[Bilder+Kommentare] Zeigt eure Dual-Lösungen / Server / Workstation Part 1

Status
Für weitere Antworten geschlossen.

underclocker2k4

Mr. Alzheimer
Thread Starter
Mitglied seit
01.11.2004
Beiträge
21.143
Ort
Bärlin
Dieser Thread soll als Bilderthread für eure Server/Workstation-Lösungen dienen.

Hier können Bilder zu allen erdenklichen Server/Workstation-Lösungen, ebenso wie Bilder zu Zusatzhardware oder Bauteilen, die mit Servern zu tun haben, gepostet werden. Auch könnt ihr hier wie im Single/Multi-Sockel-Hardwaretreff eure Systeme via Bilder vorstellen...

Was gehört hier rein:
- 19" Racks
- USV Anlagen
- Server (von innen und von außen)
- Erweiterungskarten (NIC, Raidcontroller, usw.)
- Storagelösungen

Halt alles was mit (Home-) Server zu tun hat.

Was gehört nicht hier rein:
- Bilder zu Bürostühlen :fresse:
- allgemein Bilder, die nichtmal im entferntesten Sinne was mit Servern zu tun haben
- Bilder von Standard Gamingkisten


Regeln:
- keine überlangen/seitenweisen Diskusionen zu den Bildern --> gehören in den Single/Multi-Sockel-Hardwaretreff Sammelthread
- kein Geflame, Gespame oder sonstige Unannehmlichkeiten --> Beitrag melden Button (
)
- keine Fragen über Sinn und Zweck der Hardware, kein Nerven der User, wenn er es nicht sagen möchte, nach dem Motto: "wofür brauchst du das eigentlich"
- Bilder max. 900x900@400KB
- und natürlich die allgemeinen Forenregeln :)

Zuletzt bearbeitet von einem Moderator:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
[Bilder+Kommentare] Zeigt eure Dual-Lösungen / Server / Workstation

Guten Morgen

ich habe jetzt mal alle 9 Seiten überflogen und kein derartigen thread gefunden.
Evnt besteht kein interesse daran, aber es wäre doch eventuell interessant für "noch-nicht-Dual user", ein paar systeme vorab zu sehen.
es ist mir bewusst, das die meisten schon in der Case-Gallery gepostet wurden, aber es ist so mühselig, da die einzelnen Dual-Systeme herauszufischen.

als bedingung gilt demnach:
Nur 2/4/8/X-fach systeme die ihr besitzt posten, am besten mit beschreibung und evnt aufgetretenen problemen.

ich stelle nun ersteinmal ein paar bilder rein, werde die heute nachmittag dann updaten, wenn gewünscht.


direkt nach dem auspacken des Boards....ersteinmal verwunderung...
die komplette rückseite war mit einem unregelmässig dicken film von "schmiere" überzogen. auf dem bild sieht man ein paar schatten, in wirklichkeit ist es wesentlich offensichtlicher.
hier ist ein 800x600er bild


die Xeon's in dem NCCH-DL



hier die beiden Intel-Boxed Lüfter. Meine WaKü komponenten waren zu diesem zeitpunkt noch nicht bei mir eingetroffen.



die Asus-Muttern musste ich rund schleifen und aufbohren. das gewinde ist kein metrisches, deswegen passten die schrauben der WaKü nicht. Leider lässt sich das MoBo so nicht einbauen.
Also erst MoBo rein, dann die schrauben durch das MoBo auf die suport-platten.



und hier die befüllung, entlüftung und prüfung der WaKü komponenten. habe alles 12h laufen lassen, um die dichtigkeit zu prüfen.



weitere geplante anschaffungen / modifikationen:
einen 120er Papst @5V über den spannungswandlern und dem Chipsatz. durch den wegfall der CPU-lüfter wird das alles knackig warm

desweiteren werde ich mir noch gerundete IDE kabel besorgen. diese verbrauchen eindeutig weniger platz :p

einen neuen Radiator, damit ich den Chipsatz und die GraKa noch in den kreislauf mit einbinden kann. Mein jetziger Evo V2 (Frühling 02) arbeitet mit beiden Xeons an der grenze...

je nachdem, wie es das schicksal / meine freundin mit mir meint, noch X800XT

Werden die HDDs so hanz ohne kühlung im 3er Pack net sau heiss ?

Beim Radi würd ich zu nem Airplex EVO360 raten denn der ist schön billig und hat immernoch sehr gute leistung ...

Der Classic bei dir ist aba im betrieb nicht passiv am laufen, oda ?

... mehr pics von mir gibbet später

Hier erstmal nen paar ältere :

Tyan Thunder 860, mein erster dualo mit 4*128MB PC800, 2.4er




Das PC-DL mir den 2.4ern









Das K7D im YY Cube, noch mit LuKü

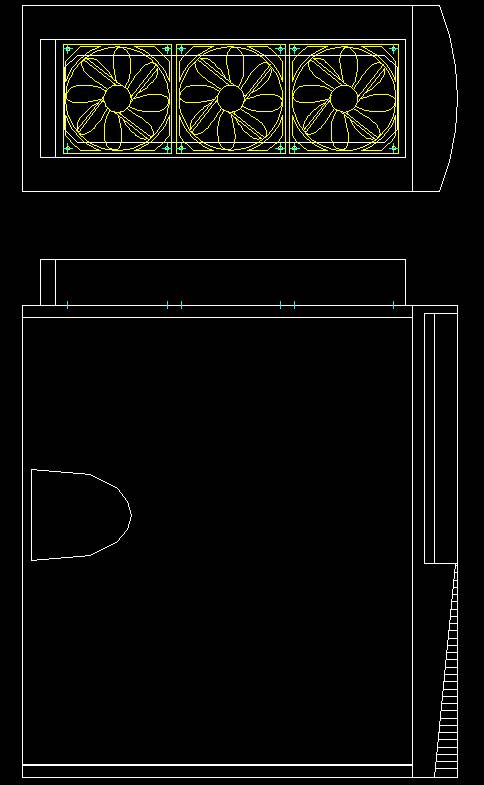

ich hab das mal kurz niedergezeichnet...

sollte so ansich passen....oder hab ich nen denkfehler?


Anhänge

  • Unbenannt.jpg
    35,6 KB · Aufrufe: 1.143
Mein alter Dual Athlon (verkauft)





Bilder vom Kompletten system hab ich jetzt garkeine mehr gefunden :(


Dann mein Dual Xeon auf PC-DL (auch schon verkauft)






Und mein Server mit ASUS PR-DLS533 aber nur einer CPU dafür 2GB Speicher:



Hatte auch mal kurzzeitig 3GB Speicher drin :fresse:


Zuletzt bearbeitet:
ASUS P2B-DS + 2x PIII 450 + 4x 128MB (verkauft)




Compaq Proliant 3000R + 2x PII 333 + 4x 128MB + 8x 256MB (verkauft)





Siemens Primergy irgendwas + 2x PII 333 (verkauft)




Jo wie ihr sehen könnt is alles verkauft - bin wohl zur Vernunft gekommen ;) hatte früher noch einige andere dual systeme, auch ein Quad PPro :d davon hab ich aber leider keine Bilder mehr

sodala, das bin ich wieder :p

habe endlich wieder meinen HTTP-server ans laufen bekommen.
apache ist einfach das beste progg dafür!

also, hier die aktuellen bilder



und nun von innen


hier das bild als 1600x1200

ich überlege im moment, ob ich die beiden 120er Maxtor gegen eine S-ATA platte ersetzen soll.
bringt mir das einen vorteil, ausser mehr platz im gehäuse und ein IDE-Kabel weniger. oder eher einfach nur gerundete kabel?
dem stromkabel-wirrwarr muss ich noch mit kabelbinder einhalt gebieten

und bevor einer etwas sagt:
ja, das case schaut schon sehr mitgenommen aus :fresse: wird aber bald überholt

Hier mal ein paar Pics von mir......... :fresse:

PCH-DL




Dual P3

Sorry für die schlechten Bilder. Musste auf meine Webcam zurückgreifen. Hier mein Server in Stücken weil ich noch auf die Post/Hermes Versand warte wegen Gehäuse, CPU2, anderes Netzteil, RAM

Zu sehen ist links ein 300W Codegen NT was ich noch rumliegen hatte (schauder), eine 30GB Samsung Platte und Ein Samsung DVD.


Tyan Tiger MP von oben mit 1800+ u. Arctic Copper Silent TC, außerdem noch 256 MB Samsung PC2100 unreg. RAM


Eine Riva TNT (ELSA Erazor II) und eine Longshine Gigabit LAN-Karte... außerdem noch mein selbstgebastelter Power-Knopf, bis das Gehäuse da ist.


Installiere gerade Windows 2000. :d

Zuletzt bearbeitet:
Dual Opteron
2gb Ram
lauter alte 18/36GB platten
und das e-bay schnäppchen GDT8523RZ :love:
und ne immoment dauergeliehene Realizm 200
netzwerk intel..
und noch nen baby Lynx 22 :love:


naja hier mal das alte bild:

Jafp23 schrieb:
Dual Opteron
2gb Ram
lauter alte 18/36GB platten
und das e-bay schnäppchen GDT8523RZ :love:
und ne immoment dauergeliehene Realizm 200
netzwerk intel..
und noch nen baby Lynx 22 :love:


naja hier mal das alte bild:
Also mit 90° Molex könnte man das gewusel bei de nStromkabeln abstellen ... und mit flachkabeln könnt man auch einiges besser hantieren in der situation also mit den Runden ...

aba ansonste nnen geiles gerät :bigok:

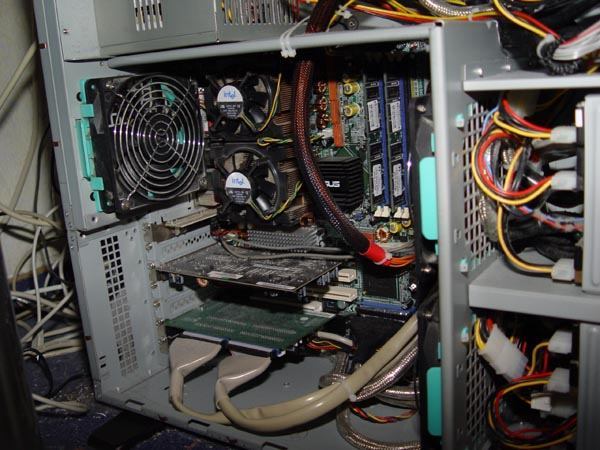

Xeon im Coolermaster

Asus PC-DL
2*2.8GHz
2*256MB Infini 6A
Leadtek FX5900LX
Enhance NT mit selbstgesleevtem Mobo Kabel (drecksarbeit is das :-[ )


Türe zu


Frontal ohne laufwerke


Mit Blitz


Und ohne





mein altes dual setup, hatte aber diverse probleme mit dem board daher bin ich auf p4 umgestiegen ;)

war ein A/M266-D von Asus mit 2x 2500+ Bartons @2,2GHz und varirierte zwischen 512 und 1024mb ram :d graka war ne 9700np (immernoch im rechner) und platten 2x80gb ibm

Na dann will mich auch im Club zeigen :fresse:
Mein erster privater Dual Server:

2x Xeon 3,06 GHZ
PCH-DL Mainboard von Asus
1 GIG Kingston Value Ram PC400.
TSP 520W Netzteil
64 MB Geforce MX
160 GB WD mit 8 MB

Ist momentan meine Testconfig, sieht also noch etwas kahl aus :fresse:
Vielleicht kommt noch eine Wasserkühlung. Xeons und Board verdanke ich Wuggu :wink:

Vorne:


Seitlich offen:


Großaufnahme Board:

ChrisCross schrieb:
.......ein paar Bilder wären klasse............:)

Gruss
Chris


moin

so, hier ist eins ;)




details:

- 2 x Athlon XP2600+ (original MP`s)
- MSI K7D-L Master
- 1024 MB Reg ECC
- 2 x 120 Gig Samsung 7200 u/min, 8MB-Cache
- ...

... weiteres siehe sig ;)

das system hält nicht unbedingt mit euren oced dual xeon / opteron mit,
aber um einem P4 @ "ganzdollvieltakt" beim umrechnen zu zeigen wo der hammer hängt, reichts ;)


gruss

heftig

um gottes willen nein...ich schlafe im gleichen zimmer :fresse:
hab ne wakü und fast unhörbar


So also ich hab mal die 2 Kühlermal auf mein PCH-DL gebracht.
Es sind die GlacialTech Turbinen 4500 , eine Alu Heatpipe-Konstruktion ...


Ich war ja Anfangs schon skeptisch wegen der Grösse, ob das passt.

Gleich zu Anfangs stellte sich heraus dass die beiliegenden schwarzen Halter nicht passen, sind nur für P4 Systeme.
Aber gut dass ja dem Board welche beilagen.





Ich clips die lieber nicht mit dem PlasteNipples fest, bin da mehr für ne Schraube ;)

Ursprünglich hat der Kühler ja auf jeder Seite nen Lüfter,
einen blasend, einen saugend.





Beim Dualbetrieb geht einer flöten, aber erfreulich, das passt ja wie dafür gemacht.
Nen schönen Tubbel gibt das ....







Schade dass das Enermax da oben nur einen Radial-Lüfter sitzen hat und dadurch eine kleine Öffnung hat.
Ich glaub da muss der Dremel mal ran .....










So und nun läuft alles wieder ...
und ich bin echt mal überrascht.
Die Lüfter sind echt leise, sie drehen ungeregelt ~1500U/min

und halten meine Xeons auf 35-37Grad.


Ich hab jetzt die 2 LV-Xeons drinne, und ohne Mod, mit dem Insert Trick gebootet.
von 16 erstmal auf 14 den Multi runter bei 166MHz ...
dafür dass das mit 1,3V ist geht das ganz gut, Besser gesagt sinds ja nur 1,26V
das Asus ist ja echt Weltmeister im untervolten ..... ;)

hab einmal 8M SuperPi durchlaufenlassen ohne Probleme,
und Prime auch 15 Minuten ohne Fehler.

Die Temps gingen 4 Grad höher, aber das Xase war auch noch nicht zu, alles noch offen liegt es da ....



EDIT:
hab die Navcht durch mal Prime 95 laufen lassen bei geschlossenem Case.
CPU --> 14 x 186 MHz @ 1,25Volt --> 2600MHz
Temps:
Case 47° CPU1 41° CPU2 42°

Ich bin mal auf die Kühlleistung gespannt wenn ich 1,55Volt den Xeons gebe ....

;)


Zuletzt bearbeitet:
Ihr mit euren Quad-Opterons und weiß der Geier. Habt alle keine Chance gegen diese geballte Power :asthanos: :

- Gigabyte GA-586DX Dual-Mainboard (Adaptec UW SCSI Onboard, 512kb Burst Cache)
- 2x P233 MMX
- 4x 16 MB EDO RAM
- 10MBit Hub 4x RJ45
- ELSA Victory Erazor 4MB Grafikkart


endlich sind die 1,6 GHz LV Xeons da.
muss aber noch auf Netzteil und RAM warten.....

hier mal ein Foto meines zukünftigen servers

hier mal a foto von meinem kleinen ;)
is a dual p3 mit 866mhz, auf nem gigabyte board
is nur a bissel unscharf da ich das pic mit der webcam gemacht hab

mfg


Zuletzt bearbeitet:
also wenn ihr NICHT NUR Dual-Lösungen sehen wollt .....


die hatte sie zwar schon irgendwo mal gepostet, aber mal zum Thread-Belben ;)








leider ist die da unten kaputt ...
:wall: :wall: :wall:






ein RenderServer (TX46) ...


Hydra: Xeon 2,667 GHz

Hallo,

hab mal angefangen meine kleinen zu dokumentieren und präsentiere euch zuerst einmal meine "HYDRA":
attachment.php

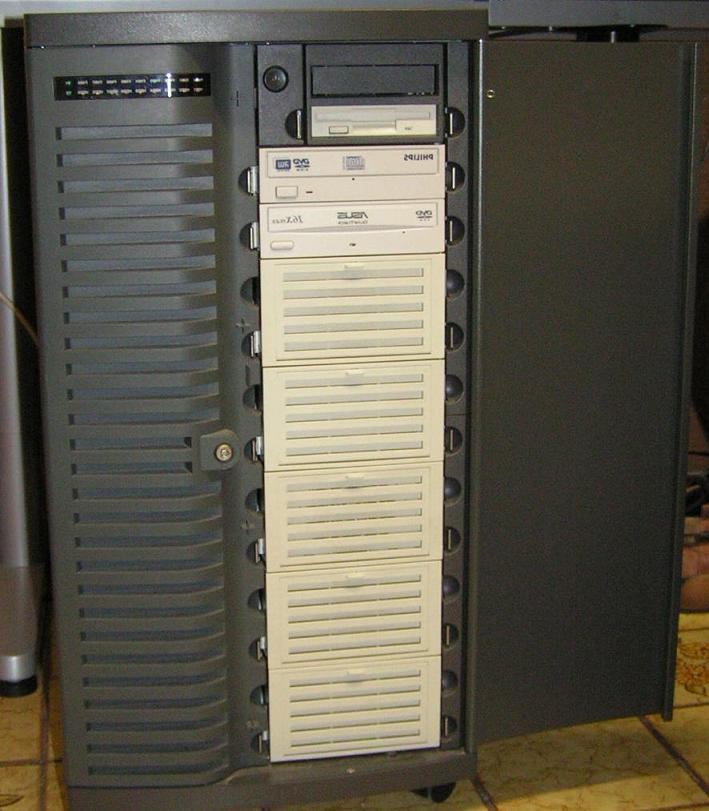

Ansicht von vorne, leider spiegelverkehrt.​

attachment.php

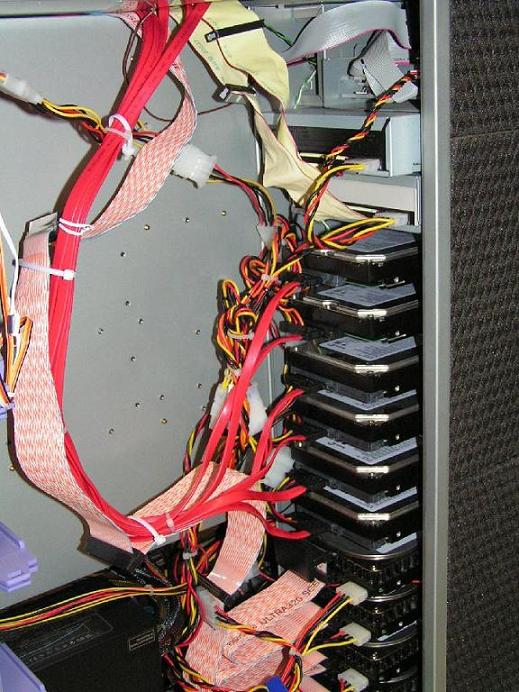

Ansicht auf die Laufwerke. BTW: Erlebe nun zum ersten mal wie chaotisch die Kabel auf den Bildern wirken. Bevor jetzt wieder jemand mit Kabelmanagement kommt: Nein, ich achte nicht auf ästhetik und zum anderen sieht die Kabelführung auf diesen Bildern weitaus wilder aus als sie eigentlich ist. Es wird kein Luftstrom behindert, die Komponenten bleiben schön kühl und kein Kabel ist geknickt. Denke dass dies ausreichen sollte. Von oben nach unten sind hier eingebaut:
* ALPS Diskettenlaufwerk
* Phillips DVD-Brenner 8x DL
* Asus DVD-Laufwerk 16x
* 2x Seagate Barracuda 8 mit jeweils 300 GB, laufen als Single Platten
* 4x Seagate Barracuda 7 mit jeweils 200 GB, laufen als Raid5
* 4x Fujitsu MAS3367NP mit jeweils 36,7 GB, laufen als Raid10

attachment.php

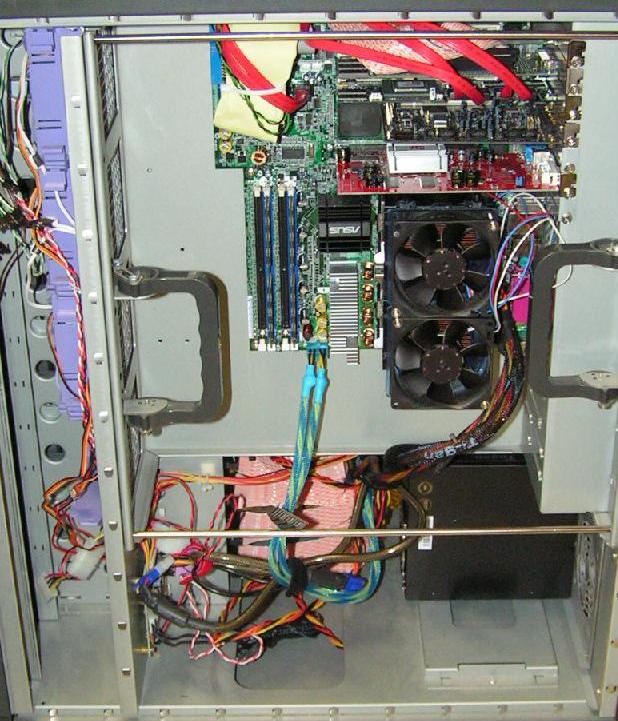

Ansicht auf die Mainboardseite. Die Konfig:
* Gehäuse Chieftec AR2000
* Asus PCH-DL Mainboard
* 2x Xeon 2,667 GHz mit eigener Lüfterkonstruktion, sind 2x Papst mit 65m³/h Luftdurchsatz
* 2x Kingston Valueram 1024 MB PC333
* Tagan 480 Watt Netzteil
Karten von oben nach unten:
* Intel Gigabit Netzwerkkarte
* Adaptec 2120S U320 SCSI Raidcontroller
* Adaptec 2410SA S-ATA 4 Kanal Raidcontroller
* Creative Labs Soundblaster Live
* Sapphire ATI Radeon 9250

CPU Temparaturen IDLE je 28°C, Full Load nach 12h 45°C

Der Rechner wird für große Datenbanken (OLAP) eingesetzt und als Backupsystem für meinen Fileserver (hab 600 GB Nutzkapazität, das Ganze 2x unabhängig gebackupt).

Demnächste werde ich euch noch Minotaur (Dual P3 550 MHz), Phönix (Pentium - M mit DFI Mainboard) und Lindworm (Celeron M mit DFI Mainboard) vorstellen, ebenfalls mit Pics solange ich die Digicam von meinem Vater noch hier habe...

Bei Fragen fragen...

gruß
w@w


Anhänge

  • Hydra.JPG
    71,4 KB · Aufrufe: 6.338
  • Hydra Storage.JPG
    Hydra Storage.JPG
    88,6 KB · Aufrufe: 6.335
  • Hydra Mainboard1.JPG
    Hydra Mainboard1.JPG
    94,6 KB · Aufrufe: 6.321
