[Bilder+Kommentare] Zeigt eure Dual-Lösungen / Server / Workstation Part 1

[wuggu@work]

Hallo,

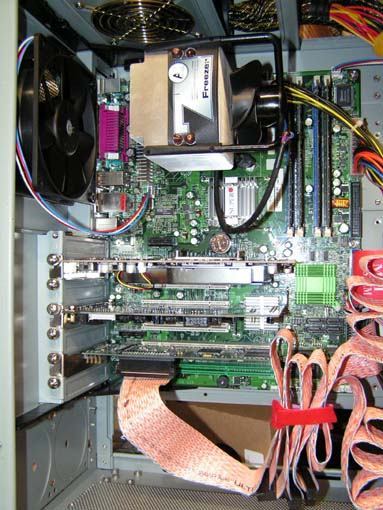

es geht weiter. Meine "Pegasus" ist nun komplett:

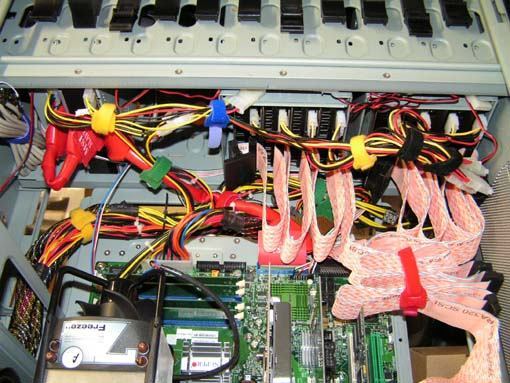

Auf der "anderen" Seite ist das Chaos ausgebrochen:

Ja, ich weiß, Kabelmanagement. Kommt irgendwann noch, aber im Moment hab ich da keine Lust zu, und auch wenn's wirklich schlimm aussieht, wird der Luftzug nicht wirklich behindert...



Die Festplatten mal alleine fast ohne Kabel:

Derzeitige Konfiguration:

Gehäuse Coolermaster Stacker
Mainboard Supermicro PDSG4
Kühler Arctic Freezer 7
Speicher 4x Kingston ValueRam 512 MB PC533 DDR2
Grafikkarte Club3D ATI X800GT
Soundkarte Creative Labs Soundblaster Audigy 2ZS
Controller onboard: Adaptec U320 mit HostRaid
Controller im PCI-X: Adaptec 2120S Single Channel U320 Raid
Festplatten:
- 2x Fujitsu MAU3067NP 36,7 GB U320 SCSI 15000 U/Min
- 2x Maxtor Atlas 15k2 36,7 GB U320 SCSI 15000 U/Min
- 4x Fujitsu MAS3367 36,7 GB U320 SCSI 15000 U/Min
jeweils im Raid 0
Brenner: NEC 3540 IDE
DVD: Phillips 16x DVD

***********************************************
Auch mein Server wird demnächst ersetzt. Erste Pics:

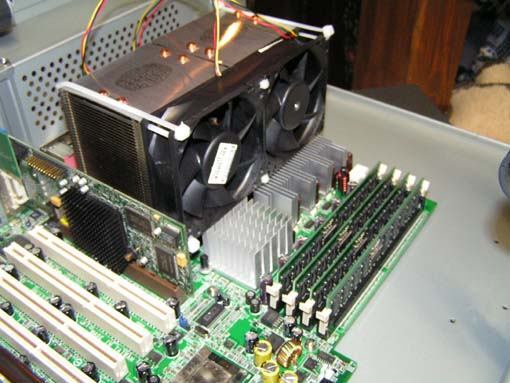

Mainboard von der Seite:

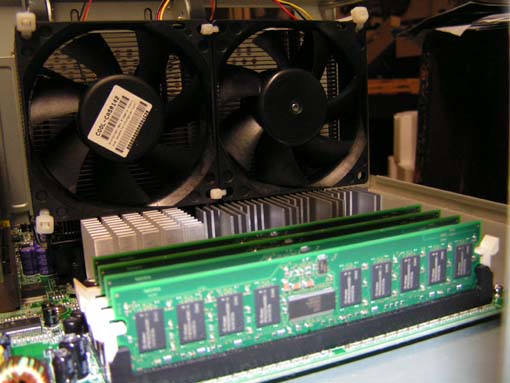

Mainboard andere Perspektive:

Geplante Config:
Gehäuse: Chieftec AR2000
Mainboard: Asus PP-DLW
CPU: 2x Intel Xeon 2,0 GHz Low Voltage
Kühler: Coolermaster Heatpipes mit Panaflo Kühler
Speicher: 4x 512 MB Infineon 2700 Reg ECC
Grafikkarte: Matrox G550
Controller 1: Promise SATA150TX4
Controller 2: Intel SRCS16
Festplatten:
- 2x WD Raptor 74 GB @ Raid1 (Software)
- 2x Maxtor Diamondmax10, 300 GB @ Raid1 (Software)
- 4x Seagate Barracuda 8, 300 GB @ Raid5 (Hardware)

wird wohl im Laufe der Woche fertig gestellt. Dann gibts auch davon fertige Pics...

EDIT:
Nach dem Einbau der Low Voltage Xeons stehen von mir 2 Xeon Prozessoren zum Verkauf. Für einen Einstiegs - Server mit gehobener Performance genau das Richtige. Der nachfolgende Link führt euch hin:

HIER GEHTS ZUM MARKTPLATZ



[Oliver_]

Mein kleines Monsterchen^^

Hi,
ich habe mir meine Traum erfüllt und auch ein Yeong Yang B0420 angeschafft, natürlich darf dann eine Wakü nicht fehlen. Da ich schon seit anfang meine "Wakü zeit" auf AC setze, und AC sich immer mehr verbessert, sind hauptsächlich AC Komponeten verbaut.

Nun muss ich euch ja mal meinen neuen rechner vorstellen, eins vorweg...ich bin noch lang nicht fertig das sollen nur erste eindrücke sein!

Und ps: ich liebe diesen Thread


Als erstes meine neues gehäuse:

mal ohne seitenwand:

vorbereiten für erste modifikationen!

vielleicht wisst ihr ja jetzt was rein soll^^

passt:

und jetzt isse putt :roll:

und so soll das alles festgemacht werden:

das bin mal ich

mal die radis und löten fertig...

fertig drangebaut

und es passt sogar noch:

nun mal die kühler in der nahansicht:

der Twinplex (northbridge) mal näher betrachtet:

der Cpu Kühler (cuplex pro) mal näher:

mein neuer spiegel:

so lief der rechner vorher, ohne gehäuse versteht sich 8)

ein kühlkörper wog über 1Kg

mein cleanes mainboard

wer weiss was ich hier gemacht hab? :?: :idea:

Prozessors installt:

nochmal vom nahen:

vorläufig erstmal silk Wlp verwendet(warte auf ein PCH-DL)

Kühler sind endlich installiert:

letzte veinarbeiten:

vorläufige lüftersteuerung:

verschlaucht und fast fertig das einzige was jetzt noch fehlt ist wasser :shock:

aneres seite ist leer:

änderung:

der effekt bei nacht gefällt mir sehr gut

letzte modifikation 2x 80er auf 5V um den Rams und Spannungswandlern nen bisschgen frischluft zu gönnen

wens interessiert in dem Rechner werkelt ein
PC-DL
2xXeon 2,4LV ES @ 3,57Ghz
2x512MB UTT bei 209Mhz bei CL2 2-2-5 (2.Gig ist unterwegs)
ein Radeon 9800 Pro (wann kommt endlich die R520)
BeQuiet B5-520 Watt

Wakü Komponenten:
2xAirplex Evo 360
6x Päpste
Twini + 2 Cuplexpro
Laing DCC pro
Cape Coolplex 25

Geplant ist noch ein Raid5 mit 4x250 oder 200gb natürlich wakü..
und ne neue grafikkarte plus Ramplex(natürlich 2)
vielleicht gibt es ja ein bisschen kritik, positive wie negative, alles willkommen!

Mfg oli



[FNBalu]

Hm

Du fragtest was Du hier gemacht hast.

Hm unten Links sind 3 Pins gebrückt. Warum????



[Oliver_]

das gilt es ja rauszufinden^^

das ist um die spannung von 1,3V auf 1,6V anzuheben!



[Cherubim]

sodela

bis auf ne neue lackierung und eine neues deckelblech-konzept ist soweit mein umbauten am CS601 abgeschlossen...

bei weitem nicht so schön, wie das von Oliver, aber ich hab den X2 ja noch ned gepostet...

Erstmal in seiner ganzheit

Das Mainboard mit der Wakü. Die spannungswander werden nicht merklich warm.

2x 120GB und 1x300GB Platten im umgebauten Orginalkäfig. Natürlich von forn durch einen 80er gekühlt

Braucht einiges an Platz, passte aber dann letzten endes doch noch rein (mit weiteren kleinen modifikationen am case)

Ein grosser Vorteil des Flip-Mods: Man kommt wesentlich einfacher an die Soundkarte ran.

die eingebauten komponenten könnt ihr in meiner sig sehen.



[Anarchy]

mit nem Yeong-Yang HDD Käfig bekommt man auch 5 Disks in 3 5.25er gepackt, das entkoppelt und gekühlt :

Front :
http://www.forumdeluxx.de/gallery/showphoto.php?photo=31105&password=&sort=1&cat=500


Nen AR2000 hat nur sinn wenn man da nen Quad setup reinsemmelt mit Redundantem NT und nen Dutzend + Disks ... ansonsten vollends überdimensioniert ...

Und in den KLEINEN Cube bekommt man locker 8 HDDs rein, ebenfalls gekühlt ...
http://www.forumdeluxx.de/gallery/showphoto.php?photo=4704&size=big&password=&sort=1&cat=500

Beladen :



[Franzose]

ich schau mal ob ich heute nen bild von machen kann! preis war bei ebay ca 9 €! und es ist keine laufwerksschiene , da ein ausschnitt für den 120er drin ist!

Das wäre nett, sehe bei meinem nämlich nicht ganz, wo ich das Vieh installieren sollte....

Außerdem sieht das Bild hier nicht nach Gumminoppen aus:



[Anarchy]

Jetzt hab ich's :

Das Teil was der Oliver hat (siehe bild mit Laing) is das hier :

Die sind aber NUR für den kleinen Cube gedacht, der hat 92er Lüfter hinten und nicht 120er ...



[Franzose]

Jetzt hab ich's :

Das Teil was der Oliver hat (siehe bild mit Laing) is das hier :

Die sind aber NUR für den kleinen Cube gedacht, der hat 92er Lüfter hinten und nicht 120er ...

Schrottig...

Dabei wäre im YY-0420 noch soviel Platz über dem Netzteil....

@ Anarchy: Danke für die Infos.

Evtl. wäre dann so etwas eine Lösung, wenn man den Käfig kopfüber montieren könnte:

http://www.blacknoise.de/img/p/70815/70815_imgname1.jpg



[Oliver_]

von diesen rede ich und bei mir sind hinten 4 löcher hat nix mit basteln zu tun! ich mach heute nen forto da seht ihrs!!
und bei dem passt nen 120er dazwischen!!



[Oliver_]

so erstmal zu z1erer die Kühler sind die JAC050C für Intel Xeon Nocona und sind von coolermasteroder cooljag! In Deutschland kann man sie meines Wissens nur über http://www.hsm-zamecki.de beziehen! Einer wiegt 1365 gr und hat die abmessungen 88.9x78.7x60mm. Er ist orginal für 2HE ausgelegt!

So und nun zum festplattenproblem! ich hoffe die bilder erklären einiges! PS: die Löcher sind orginal

und es passt ein 120er Lüfter zwischen den HDDrahmen und gehäuserückwand!



[Anarchy]

ENDLICH is die kist am laufen (OS install irgendwohin, dann auf richtige Disk klonen)

Jetzt die obligatorische ladung PICS

CPU, nen 240er, für 66€ inner bay geschossen

Und wo ich schomal dabei war auch noch nen Orginal Opteron kühler ... denn ich hatt sonst kein A64 kühler hia ...

Jetzt das Board :

Gewinkelte IDE sind immer fein, aba die plazierung vom SATA is net wirklich doll

Gigabit LAN und das ATX Panel, leider fehlt die blende

Ohne EPS geht hier nix

CPU is am platz

RAM ebenso, ist 4*128MB PC2100 Reg ECC ... bissi wenig 1GB sind da doch fühlbar schneller

Jetzt mal ne totale

Im 601 eingebaut zum installen, wollt das dingen ungern im freien liegen lassen wie sonst immer

hab ich erst jetzt gemerkt, die Canopus Gf4MX hat ne blaue LED drauf



[wuggu@work]

So, und weiter gehts mit Pics von meinem upgegradetem Server, der nun endlich zusammen gebaut ist. Diese Pic zeigt nochmal das Mainboard roh nur mit CPUs, Kühler und Speicher eingebaut in den Mainboardschlitten meines AR-2000:

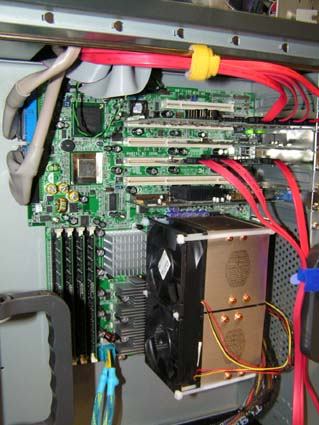

Jetzt fehlten natürlich noch alle Karten und der Einbau ins Gehäuse:

Von Oben nach unten:

• Intel SRCS16 6 Kanal S-ATA Raidcontroller mit 4 angeschlossenen Kabeln á 1m
• Intel NIC 1000MT 1GBit LAN Karte
• Promise SATA II 150 TX4 mit 3 angeschlossenen Kabeln á 1m

An diesen 7 Kabeln sind die Festplatten angeschlossen (sorry für die schlechte Bildqualität):

Festplatten von oben nach unten:
4x Seagate Barracuda 8, 300 GByte S-ATA @ Raid5
2x Maxtor Diamondmax10, 300 GByte S-ATA @ Raid0
1x Western Digital Raptor 72 GByte S-ATA @ Standalone

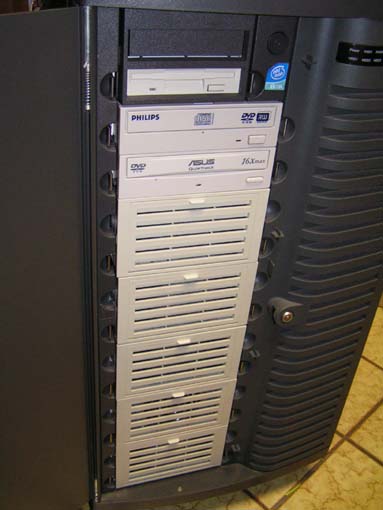

Dazu noch 2 optische Laufwerke
Asus DVD-Rom 16x
NEC DVD - Toaster 3540

Von vorne betrachtet sieht man die Kühler:

Die Kühllösung ist damit angenehm leise und für diese Anwendung ausreichend.

Gesamtkonfig:
Gehäuse: Chieftec AR-2000 Giantcube
Netzteil: Tagan 480 Watt EPS
Mainboard: Asus PP-DLW i7505
CPUs: 2x Intel 2,0 GHz Xeon Low Voltage @ 1,29V
Kühler: 2x Coolermaster E3W-NPTXC-01 mit je 1x Panaflo Lüfter @ 1800 U/Min
Speicher: 4x 512 MB Infineon PC2700Reg ECC
Grafikkarte: Matrox Millenium G550
Controller 1: Intel SRCS16
Controller 2: Promise SATA II 150 TX4
NICs: Intel LAN onboard, Intel NIC PCI 1 GBit
Festplatte System: WD Raptor
Festplatte Storage1: 2x 300 GByte Maxtor @ Raid0
Festplatte Storage2: 4x 300 GByte Seagate @ Raid5
Optische Laufwerke: Asus DVD-Rom, NEC DVD-Brenner
Lüfter: 7x Enermax 92mm + 5x Noname 80mm
USV: APC Smart-UPS SUA750I, 750VA @ USB, Line Interactive

Stromverbrauch IDLE: 140 Watt
Stromverbrauch Volllast: 170 Watt
davon gehen etwa 80 Watt allein auf die Festplatten. Jeweils primärseitig gemessen.

Der Intel Controller wird demnächst noch ausgetauscht. Auch wenn er deutlich schneller ist als mein vorheriger Adaptec, vermisse ich doch die ausgereifte Software des Adaptecs. Überlege noch hin&her zwischen 8 Kanal und 16 Kanal Adaptec, wobei ich eher zum 8x tendiere. Hat jemand von euch noch diesen Controller? Falls ja, bitte melden, danke!

gruß
w@w



[masterchorch]

mein dual p3 server:

2x p3 500mhz slot1
384mb ram sd100

läuft hauptsächlich zum surfen, damit der kompressor nicht immer laufen muss und dient als stall für den esel...

xp läuft besser als ich erwartet hätte, hab nix zu bemängeln!



[MAFRI]

so nun bin ich mal dran XD

hier noch ein paar bilder von meinem ersten dual opteron (bilder wurden nachts gemacht. sorry.)

und noch eins:


und hier mal 4 meiner ingesamt 6 opterons:
http://img230.imageshack.us/my.php?image=200509141515002840sg.jpg


und hier mal mein zweiter dual opteron:



Bei fragen zu der verbauten HW einfach auf den nethands link in meiner sig klicken.. ist zu viel um hier aufzuzählen..
so hier ist der link
Mein System: http://www.nethands.de/pys/show.php4?id=37226# Kommentare erwünscht!


Edit:\ sorry ne bessere cam habe ich nicht. kommt hinzu das fast alle fotos nachts gemacht wurden. Warum die im ersten bild keine kühlerhabe? war da gerade am system umbau.



[Gamefreak!]

Also Server is in Bau



[BomBomMike]

Meine zwei Babys

Hallo erstmal

Hier meine Workstation:

Technische Daten:

CPU: AMD Barton 3,2 Ghz
MB: Asus A8N8X
RAM: 1 GB DDR400
Netztwerk: Intel 1000MT
HDD: 4xIBM DDYS-T18350 18.2GB SCSI und 3xSeagate ST318451LW 18.2 GB SCSI
Controller: HP SmartArray 5302, 2-Kanal U160 SCSI
Gehäuse: Chenbro SR107

Und mein Server:

Technische Daten:

CPU: AMD Throughtbred-A XP2400 MP
MB: Asus A7M266-D
RAM: 1 GB DDR266
Netzwerk: Intel 1000MT und Adaptec ANA-64011
HDD: 6x Samsung SP1614C 160GB im Raid 0, 1xIBM DTLA307030 fürs System
Controller: 2x 0815 IDE Raid
Gehäuse: Chenbro SR107

Beide Gehäuse sind mit je 3x120mm Delta 12 Volt Lüftern ausgestattet. Da die eine Höllenlärm verursachen hab ich sie auf 5 Volt gedrosselt.

Gruß, Mike



[BomBomMike]

Also um die Diskussion mal aufzuklären:

Die 6 Platten laufen als Software-RAID 0, die Daten sind nicht so wichtig oder können schnell wieder ersetzt werden, gesichert wird einmal alle 3 Monate auf das Ding hier:

ADIC Faststor DLT4000 Wechsler. Ist recht praktisch, aber langsam. Ein Komplettbackup dauert 6 Tage.

Die SCSI Platten laufen als zwei mal RAID 5.

Im Prinzip is egal ob RAID 0 oder 5 wenn ein Software oder Anwenderfehler die Daten ins Nirvana schickt hilft nur ein Backup. Mit RAID 5 ist halt der ausfall einer Platte abgesichert, mehr nicht.

Als nächstet steht sowieso eine Erweiterung auf 8x160GB an. Wenn ich einen guten Raidcontroller (3Ware oder so) billig finden würde...
Dann auch RAID 5.

Wegen Lautstärke:
Das lauteste Geräusch machen die IBMs. Vieleicht bin ich ja schon gehörgeschädigt, aber ich mag das Geräusch von SCSI Platten, da weis ich das der Rechner läuft

@daheym
Wieso aufräumen?? Is doch recht ordentlich, keine Haarmäuse oder Spinnweben....

@z1erer
Zum öffnen des Gehauses muß man die Front abnehmen.

Gruß, Mike



[Gamefreak!]

so damit hier auch wieder ma was los ist

diese beiden kamen heute bei mir an.



[ICHdasICH]

So...endlich darf ich auch mal...^^

Die beiden Prozzis

Vrm+Prozessor...

Beim backen des SMP-Kernel

Von Außen.

Der Server im Detail...

uuuund: Hier noch ein Bild mit ein paar Details...vorsicht...1280x900


MfgICH ^^



[brigadeleiter]

Hier mein "Ex"-Board.

Tyan Tiger MPX, 2*AMD MP 1900+, Coolermaster Heatpipe, 2*512MB Samsung.

im Gehäuse.....

CIAo
David



[Cherubim]

sodala...

da bin ich wieder mit nem Xeon

2x 2,6GHz, 533MHz
Asus NCCH-DL
512MB Ram (noch)
40GB Maxtor ( ) S-ATA platte ist auf dem Weg
Radeon 9700 Pro
Targan e-Xeye 420W
und noch ohne kühler

http://der-streit.dyndns.org/forum/Xeon/zusammenbau/uncle-sam.jpg



[z1erer]



[MP5K666]

mein momentanes Dual Projekt im mom noch nur mit einer CPU (200Mhz 256Kb) und nur 128MB Speicher:

hoffe bald ein Xeon Sys am Start zu haben (siehe Marktplatz)

greetz MP5K



[em_a_o]

mein momentanes Dual Projekt im mom noch nur mit einer CPU (200Mhz 256Kb) und nur 128MB Speicher:

hoffe bald ein Xeon Sys am Start zu haben (siehe Marktplatz)

greetz MP5K

Geil!
Was ist das genau?
Komplett passiv gekühlt?



[Cherubim]

so, ich habe mal wieder etwas "improvisiert"

die backplate wurde aus meinen alten Xeon WaKü halterungen mit passenden schrauben (M4x50) realisiert.die kühlkörper (danke nochmal an FF-Zer0 für den super schnellen versand) sind die passiven Intel Boxed kühlkörper vom Nocona/Irwindale. nicht im bild sind die momentan noch aufgelegten 92mm SmartCooler. Mittels dieser kombo erreiche ich folgende temps:
idel: 29-32°C (jeh nach zimmertemp)
load: 46°C (nach 1h 4x prime)

und das ganze extrem leise.

werde jetzt noch eine passende befestigung für die lüfter erarbeiten und dann noch fotos nachreichen.


(zitat von nem freund: toll, die armen prozzis mit kupfer erschlagen)



[x-stars]

Soo, zeig ich auch mal ein paar Bilder von meinem Dualli :

Nichts besonderes, ein Tyan Tiger MPX (S246N-4M) mit zwei MP1700+, 1024MB Transcend Reg.&ECC, ATi Radeon 9600 Grafik und ner Samsung SATAII/250GB. Das ganze steckt in einem LianLi V-1200 und wie man sieht: wassergekühlt .
Das ganze ist noch nicht fertig (seiht man wohl am deutlichsten an den, äh, sehr aufgeräumten Kabeln ). Was auf jeden Fall noch gemacht wird, ist:
-Kabel anschließen&aufräumen
-neue Füße (made by "KleinerWicht")
-neue Blenden aus LL-Alu für Aquaero/Aquabay

Außerdem träum ich immer noch von einem schönen RAID5 (3Ware und ein paar Samsungs dazu), ne Raptor als Systemplatte wär auch nicht schlecht, und die beiden kleinen Röhrenmonis müssten auch mal durch TFTs ersetzt werden - ist nur alles ein wenig teuer für einen Taschengeldempfänger .

Was mir an dem Gehäuse wichtig war/ist, ist, dass viel rein passt (sehr langer Midi) - durch die Tiefe hat es, wenn man es auf den Rücken stellt, BigTower-Maße - das es nicht so hoch ist und das die WaKü intern reinpasst ohne dass ich Einbußen bei nutzbaren PCI-Slots/Laufwerksslot hinnehmen müsste. Wie man sieht passen alle PCIs und der 1. Slot geht dank Aquaero auch nicht verloren .

OK, nun her mit der Kritik - macht mich fertig .



[[Prophet]]

So...bei mir gehts so langsam weiter denn mein Board und die zwei CPUs sind da

Und nun eingebaut im Case:

Hier das DVD Laufwerk, die Wechselrahmen und Blenden habe ich vor kurzem schwarz-matt lackiert.

Kritik ist erwünscht



[mikaTech]

hi leutz,
nun werde ich mich auchmal hier verewigen
habe einen autrag bekommen, den ich in 3tagen zusammengezimmert hab,,,
keiner, aba auch keiner hatte die Hardware in berlin vorrätig
nun gut,,,
dickes lob an CISshopBerlin, der mir die sachen sauschnell geliefert hat !
dann gehts nun los:

1x CM-Stacker Big-Tower
1x Silentmax 480w NT
1x LG DVD brenner
1x Floppy Teac
2x Samsung SP1614C 160GB = Raid 1 !
2x 1024MB Corsair PC-400 Reg ECC (Sind Infinions LOL)

1x Intel® Server Board SE7320SP2
2x Intel Xeon DP 3.00GHz, 200MHz FSB, 2048kB Cache, boxed aktiv
alles in allem 1600,- !
hier die pics :

wie man auf einigen pics gut erkennen kann,
hat sich CM ein dicken fehler erlaubt,
die lochabstände um das MoBo zu fixiern ist um ca 3-5mm versetzt,
womit eine 100% verschraubung unmöglich ist !
es wurden nun nur die CPU sockel löcher benutzt !
habe extra auf formfaktor ATX geachtet , beim MoBo
nun gut,
die Xeon Kühler werden auf die MB platte geschraubt, net aufm Board
habe mich schon gewundert, wenn ein soon kühler nicht mindestens 1kg wiegt, dann weiss ich auch net,,, übrigens , die teile sind schweine laut
alles in allem , macht das teil einen echt geilen eindruck, wobei ich das Case fast zu schade finde, weil es eh nur inna dunklen kammer stehen wird
Das war mein erstes Server projekt, und der auftragsgeber ist auch sehr happy über die kiste !

dicken gruss an die community
mika



[wuggu@work]

Hallo,

ab sofort werden die anderen Mods und ich Kommentare zu den Bildern in diesen Thread (klick) verschieben. Ich denke dass man mit 2 Threads relativ gut arbeiten kann, aber so halten wir den Bilderthread ein wenig sauberer und erstellen so eine schöne kleine Gallerie. Dauert dann zwar etwas länger zum Laden, aber ich denke dass es so besser ist, zumal Threads hier bei einer bestimmten Größe auch einfach archiviert werden, und die Bilder möchte man sich doch auch noch etwas länger anschauen, oder?

gruß
w@w
