[Sammelthread] Biostar TA690G (AMD R690G)

Biostar TA690G AM2 AMD 690G Chipsatz Sammeltread​

so nachdem ich das mobo ja bestellt hab und es bald kommen sollte fang ich mal ein sammeltread an.

infos zum mobo werde ich nach und nach hier ergänzen.

Bilder:








CPU:
Socket AM2, Micro ATX
Supports AMD Athlon ™ 64 X2/64/FX/Sempron ™ Processors
Support AMD HyperTransport up to 2G
Supports AMD Cool'nQuiet Technology

OS Support:
Win2000 / WinXP / WinXP 64 / Vista / Vista 64
CHIPSET AMD R690G + SB600
MEMORY Maximum 4GB
4 x DDR2 SDRAM DIMMs
Dual Channel DDR2 400/533/667/800 MHz

EXPANSION SLOT:
2 x PCI
1 x PCI-E x 1
1 x PCI-E x 16

I/O:
1 x PS/2 Mouse, 1x PS/2 Keyboard Port

1 x VGA Port
1 x TV-OUT Port
1xDVI-D port 9(support digital singal output only)
1 x HDMI Port

10 x USB 2.0 (4 x Rear USB 2.0 , 6 x Front USB 2.0 )
6 x Audio Ports
1 x RJ-45 LAN Jack
1 x Floppy Connector
1 x IDE Connector
4 x SATA2 Connectors
1 x S/PDIF Out Connector
1 x System Fan Connector
1 x CPU Fan Connector
1 x CD-in Header
1 x Printer Port Header
1 x Front Audio Header

INTEGRATED AUDIO: Realtek ALC888 8+2-Channel HD CODEC
INTEGRATED VIDEO: ATI Radeon™ X1250 Graphics On Board Graphic Max. Memory Share 512 MB
LAN: Realtek 8111B(PCI-E) Integrated 10/100/1000 Transceiver.
SATA / RAID: RAID 0,1,10

HARDWARE MONITOR FUNCTION

CPU Fan Speed
CPU Voltage
DIMM Voltage
CPU Temperature

Accessories

1 x User Manual
1 x HDD Cable
1 x FDD Cable
1 x SATA Cable
1 x Real I/O Panel for Micro ATX Case
1 x Fully Setup Driver

SIZE

Micro ATX Form Factor: 24.3cm (W) x 24.4cm (L)



Bios:

http://www.biostar.cn/supports/BIOS.asp?vID=32&SID=32&MID=26&Value=551

Bios Versionen:


Final Bios:

Bios V 2.16 Final Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM216.BST

Bios V 3.09 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM309.BST

Bios V 3.26 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM326.BST

Bios V 4.02 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM402.BST

Bios V 4.27 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM427.BST

Bios V 5.11 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM511.BST

Bios V 6.01 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM601.BST

Bios V 8.16 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM816.BST

Bios V 8.28 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM828.BST

Bios V 9.13 Beta Bios von Biostar Homepage
http://hardware.feichti.com/ta690g/bios/R69AM913.BST



Bios Sammlung:
TA690G AM2 aller bis jetzt veröffentlichten Beta & Final Bios inkl Anleitung
http://hardware.feichti.com/ta690g/bios/TA690G-Biossammlung.zip

Update am 12.09.2007




Wie das Bios Flashen:

Empfehlung für die Kommandozeile:

AWDFLASH.EXE R69AMxxx.BST /SN/PY/CD/WB/F



Bei Fragen oder Verbesserungsvorschlögen Posten

Feichti



[get low]

Abend,
hab nicht alles hier durchgelesen, hoffe das hat hier nicht schon einer gefragt. Aber kann mir einer vielleicht den unterschied zwischen dem 690G und dem 690V Chipsatz erklären?



[nebula]

@Exlua
Mein TA690G lief auch mit Auslieferungsbios (309) mit dem BE-2350.
Hatte aber auch gelegentliche Startprobleme. Meistens nach Standby.
Teilweise hats echt gedauert und Nerven gekosten. Da rürte sich einfach nichts mehr. NT tausch, Ein -Ausbau der komponenten, CMOS Restet ..., nichts. Nach zig powerOn versuchen konnte man allerd glück haben daß es plötzlich wieder lief.
War auch nicht mit neueren Bios anders. StandBy modus meide ich seit dem. "Erklären kann ichs mir bisher nicht, möglw hats wirkl was mit der 45W CPU zu tun"
Letzendlich hab ich mich mal entschloßen die Baterie raus zu nehmen, und die Kontakte ~10sek zu verbinden. Danach war Power On sofort möglich.



[IronAge]

Das Board hat laut Review nur einen befriedigenden Sound ?

http://www.au-ja.de/review-am2mainboardsVII-7.phtml

Laut Review s.o. sollen die Stereo-Kanäle stark übersprechen ?!

Eventuell kann ja einer der glücklichen Besitzer was zum Thema Sound sagen.

THX for input.



[mbato]

@get low
Das habe ich gefunden...

Die auf dem „RS690“ basierende 690G-Variante verfügt über einen integrierten Radeon X1250-Grafikchip mit DVI- und HDMI-Ausgang, der HDCP unterstützt. Der 690V-Chipsatz setzt dabei auf die kleinere X1200-Version, soll aber dieselbe 3D-Performance bieten. Nur an der Ausstattung wurde ein wenig gespart, lediglich ein D-Sub-Anschluss und TV-Out werden geboten.



[get low]

Achso, danke. Dann wird es wohl doch ein Mainboard mit 690G Chipsatz, für den Multimedia pc



[Ferengie]

Thema Sound:

An guten Kopfhörer getestet, fand den Sound sehr gut.

Mehr misst, misst Mist:
http://www.ixbt.com/mainboard/biostar/rmaa/biostar-ta690g-am2-alc888.htm

Sound-Übersicht von 690G Boards:

http://www.digit-life.com/articles2/mainboard/roundup-690g-sep2k7-page3.html

Hatte auch das Gigabyte MA69G-S3...hatte nur kurz getestet, aber Sound kein Unterschied.
Aber fand auch heraus , das für OC das Biostar ein Stück besser war.



[Exlua]

@Exlua
Mein TA690G lief auch mit Auslieferungsbios (309) mit dem BE-2350.
Hatte aber auch gelegentliche Startprobleme. Meistens nach Standby.
Teilweise hats echt gedauert und Nerven gekosten. Da rürte sich einfach nichts mehr. NT tausch, Ein -Ausbau der komponenten, CMOS Restet ..., nichts. Nach zig powerOn versuchen konnte man allerd glück haben daß es plötzlich wieder lief.
War auch nicht mit neueren Bios anders. StandBy modus meide ich seit dem. "Erklären kann ichs mir bisher nicht, möglw hats wirkl was mit der 45W CPU zu tun"
Letzendlich hab ich mich mal entschloßen die Baterie raus zu nehmen, und die Kontakte ~10sek zu verbinden. Danach war Power On sofort möglich.

Du bist doch außen p3dnow!
Also es hat sich heraus gestellt jedenfalls für mich das das Board schon schrott war als es bei mir an kam. Dazu sind auf de Rückseite irgendwelche Spritzer von irgend ein Zeug.



[nebula]

jo, hier bin ich aber auch schon ma.
denke mal du bekommst für das defekte MB Ersatz, oder hats sich schon anders erledigt?



[Exlua]

Wegen den Ersatz kann ich mich erst in 1-2 Wochen kümmern..



[mscode]

kann man problemlos Den Scythe Mugen oder Samurai Master montieren, ohne einen der vier Speicherbänke zu verlieren, auf der Scythe Seite steht allerdings "nicht kompatibel" weil "Biostar TA690G AM2 (Original AM2 retention is non-standard)". Was heißt das?

gruß
mscode



[Feichti]

Auf der taiwanesischen Seite gibt es ein neues Bios Version 9.13. Scheint laut mini-Beschreibung etwas mit dem Grafik-Firmwareupdate von AMD zu tun zu haben...

hab das bios mal vorne eingespielt und Sammel Bios Datei Updated

board lauft imma noch 1a beim dady wird vielleicht bald umwandern in ein neues case

feichti



[mscode]

läuft der 6000+ EE 89W auf dem Board?



[Ferengie]

Scythe passt.



[mscode]

danke ferengie,weiß jemand ob der 6000+ EE drauf funktioniert? Wäre sehr eilig.In der Kompatibilitätsliste steht nur der 6000+ ADX6000IAA6CZ drin nicht aber der ADA6000IAA6CZ.



[Ferengie]

Stepping G2 funzt mit Auslieferungs-Bios.
Aber mit 913 geht erst der Smartfan.

Audio: aber noch immer hörbarer Unterschied zur X-Fi...



[Ferengie]

So G2 Stepping:

WinXP = geht einwandfrei (auch im OC mit Vcore und mehr MHz)

Vista = kein Cool n Quiet (default, egal welcher Energiemodus)

Hat wer Vista und C'n'Q?



[nebula]

Neues Bios (biostar.com.tw) Vers.: R69AMA11
---
Description: To support AMD G2 CPU. (with Biostar logo)
---
"wenn ich mich nich irre hat auch Grafik Bios noch nen Update erfahren. frage mich nur warum das nicht in Description erwähnt wird"

Video BIOS Information
Version 010.055.000.033
Part Number BK-ATI VER010.055.000.033
Date 2007/10/04 19:24

So G2 Stepping:

WinXP = geht einwandfrei (auch im OC mit Vcore und mehr MHz)

Vista = kein Cool n Quiet (default, egal welcher Energiemodus)

Hat wer Vista und C'n'Q?

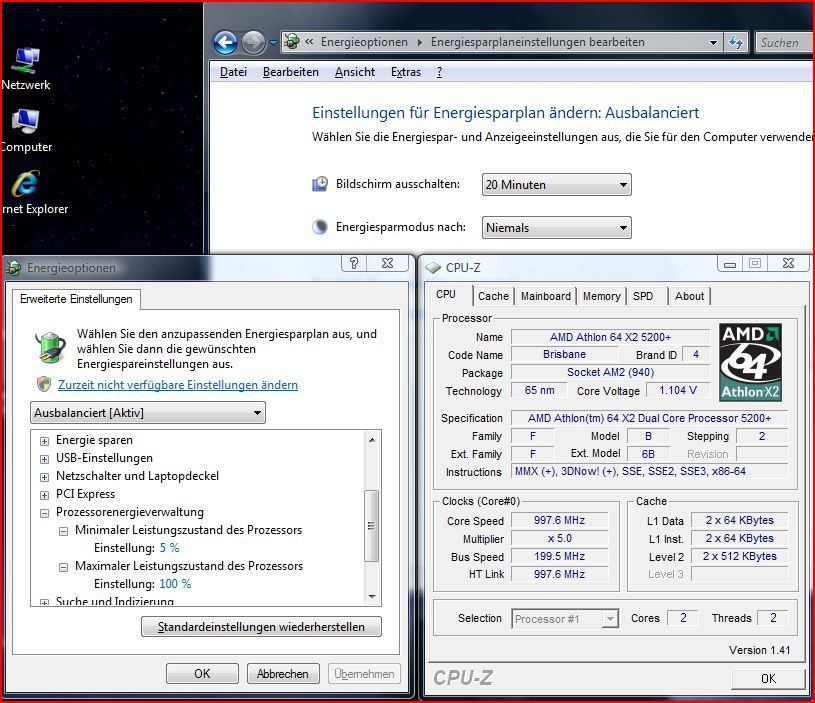

kein Problem bei mir in vista32. "Energieoption = ausbalanciert (s. screen)"
Auch mit dem BE-2350 (G1)

hab allerd auch schon mal festgestellt das irgendwas die Einstellungen verändert. (dann steht plötzl bei min =100%) ist aber erst 1 mal vorgekommen.
Auf Höchstleistung hat sichs auch schonmal gestellt, ohne das ich das wollte. Glaub das ist aber die Schuld von 3DMark. das hab ich bisher 2x beobachtet.



[Ferengie]

Super, mit dem neuen Bios gehts nun auch unter Vista.



[melingmeier]

Das GPU-Bios ist wirklich nochmal aktualisiert worden. Bei mir steht mit der 9.13er-Version noch die Version
"BIOS-Version 010.055.000.031
BIOS-Teilnummer BK-ATIVER010.055.000.031.000000
BIOS-Datum 2007/09/10
"
drin... Ich werd morgen mal das Update wagen.

In'nem englischen Forum berichtet jemand über das Problem, dass HDMI-Audio nich mehr funktioniert. Kann das jemand bestätigen?



[Ferengie]

HDMI geht..aber Audio kann ich ned testen.



[nebula]

Nur mal so nebnbei. hab auch schon bilder von dem MB gesehen mit Mosfet KK. (auf Verpackung is nen Aufkleber; Extreme Turbo)
"ne andere Auffälligkeit fand ich dort noch bei den DVI/VGA Ports. Scheinbar hat man da 2 verschiedenen MB fotografiert. Warschnl die frühere Rev.; auch ein Unterschied bei Kondensatoren (2 weniger)"
Son Mosfet KK wäre alled trzd nich schlecht.
http://product.pcpop.com/000039395/Picture.html



[nebula]

Neues beta Bios bei biostar.com.tw

R69AMB06
---
Description: Inscrease memory performance (beta BIOS)
---



[kermitstyle]

Habe zur Zeit dieses Sys:

Asus M2A-VM HDMI
amd x2 5200+ (blue orbII)
2x1gb a-data extreme
320gb samsung t166
lg h62n

Das Mainboard bereitet mir Probleme(Abstürze, trotz bios updates), wenn ich das Biostar gesehen hätte, dann hätte ich dieses bestellt. Nun will ich das Mainboard wechseln. Werde ich da irgendwelche Probleme haben in Hinsicht CPU Kühler oder Inkompatibilität der Ram speicher? Auf meinem jetzigen Board laufen die Rams nämlich nur mit 5-5-5-18 ddr2800, anstatt mit 4-4-4-12. Und die Timings sind nicht manuell einstellbar.

Werde mir eine kommende hd38xx karte holen. wird es da probleme zwischen dem Abstand pcie-cpu-kühler geben??

thx



[nebula]

Bei mir hab ich 2GB takeMS DIMM 1024MB PC2-6400U CL5 "5/5/5/15 die mit der Endung AP sind in SPD so programmiert. hab auch noch ein Paar mit Endung EP die anders programmiert sind 5/5/5/18, aber sich genauso einstellen lassen.
testweise hatte ich die mal kurz auf 4/4/4/5 und auch kein Problem festgestellt. War aber wie gesagt nur kurz angetestet. Das sind die Einstellungen bei Standard vDIMM aus Test bei p3dnow. takeMS DDR2-800

Denke mit den A-Date sollte es keine Probleme geben. (ausschließen kann mans allerd nicht, da ich mom keine Infos zu der Kombination habe)
Ob der Kühler passt kann ich jetzt nich sagen. Schätze aber der dürfte problematisch sein.
Hdd hab übrigens auch T166 (HD501LJ), CPU X2 5200+ 2,7GHz (G2)

Eigemtlich müssten die Speicher sich auch einstellen lassen. wenn in ">Chipset />DRAM Configuration" von auto auf manual stellst. oder geht das nicht? (grad mal in manual geschaut)



[kermitstyle]

noep leider nicht wenn man auf manual einstellt kann man zwischen ddr2-533,667,800 einstellen aber die timings wählt das board automatisch aus. außerdem ist das halt net mein eigentliches problem damit kännte ich ja leben nur das board ist nicht stabil. hab auch keine lust das teil einzuschicken und ellenlang zu warten keine lust auf sowas. mein freund hat eventuell interesse werden es aber erst testen ob bei ihm alles glatt läuft.

ich vermute halt dass die speicher net kompatibel zu dem board sind und deshalb die restarts kommen. ist halt alles theoretisch aber naja.



[nebula]

Naja, teuer is das biostar ja nun nich mehr grad mit 60€. Finde das MB bisher recht gut. Von Instabil keine Spur, aber es läufts bei mir ja auch normal nonOC. "aber auch schon gelesen das es sich gar nich schlecht dafür eignet"



[kermitstyle]

ja gut soll ja auch nicht oc sein...meiner läuft auch alles @standard...das ist ja das ärgerliche...



[nebula]

Entweder hat dein MB probleme mit dem RAM, hat generell ne Macke, oder das Bios is nich so toll. Vermute ich mal so.
Das Asus M2A-VM HDMI hat doch auch hier nen Sammelthread Schätze aber den kennst du eh.



[nebula]

Grade wieder ein neues Bios auf biostar.cn entdeckt (in. tw noch nicht)
R69AMB15

Description:
"Enhanced DVI output interface compatibility, interface can not solve the system fan normal use" (translate-google)

Grafik Bios diesmal ohne Update; [BK-ATI VER010.055.000.034] wie schon bei Bios R69AMB06.

R69AMB15 jetz auch in .tw

Description: Support AMD G2 CPU. (with Biostar logo)



[CaptainSisko]

Hallo!

Morgen kommt mein TA690G, jetzt wollte ich mal Fragen welches das neueste Final-Bios für das Mainboard ist? Ich bin mir da bei den verschiedenen Biostar Webseiten die auch noch mehrere unterschiedliche Bios-Dateien anbieten etwas unsicher.

Gruß,
CaptainSisko
