[Sammelthread] Biostar TA690G (AMD R690G)

nebula · 12.09.2007

Auf die schnelle;
-der Soundchip ALC 662 <> ALC 888
-kein HDMI
-Audio Conector
-GbE 1 x Marrvell 88E8056 - 10/100/1000 Controller (A690G-M2) <> GbE Realtek RTL8111B - 10/100/1000 Controller (TA690G AM2)
-2 Fan Header weniger
-Das A690G-M2 is kleiner "21.5cm X 24.4cm"

http://www.biostar.com.tw/app/en-us/mb/content.php?S_ID=291

Feichti · 12.09.2007

hab ganz vorne mal die 2 neuen bios versionen rein gemacht
bei meinem Dady lauft das Board 1a seitdem ich es jetzt habe

feichti

nebula · 13.09.2007

Noch was positives;
http://geizhals.at/deutschland/a256765.html :coolblue:

Frozen Plasma · 13.09.2007

Was meinst Du? Den Preis?
Das Board wird generell nur von "Krumpamebel-Shops" angeboten....seltsamerweise....

JustDoIt · 13.09.2007

Hat das Biostar TA690G AM2 nun eigentlich bessere Bios-Einstellmöglichkeiten hinsichtlich Overclocking (z.B. RAM-Teiler, etc.), als das Gigabyte GA-MA69GM-S2H? Stehe nämlich kurz vor dem Kauf eines der Beiden µATX-Boards.
Mir kommt es eben letztlich auf DAS optimale AM2-µATX-Overclocking-Board an!

Frozen Plasma · 13.09.2007

zum overclocken wird das biostar wohl besser sein - vgl. tests

JustDoIt · 13.09.2007

OK, hab mir grad das Biostar TA690G bestellt. Bin gespannt.

nebula · 15.09.2007

Grad neuere Versionen von biostar "Utilitys" gefunden. (hab mal etwas auf der .cn Seite gestöbert, da man auf der .tw Seite vergebl. versucht Utility oder Software ausfindig zu machen. zumindest klappts mom n. n.)
Auch mit der verlinkung auf dieser seite nicht:
http://www.biostar-europe.de/v1/?siteid=0

In der Data Base (.cn) findet man unter anderm:
-T-Utility Fan Control "FanConditioner Utility v1.0.1.5" (ist bei T-Software bei)

-T-Utility Hardware Monitor (ist auch dabei, und minimal neuer. auch noch unter T-Hardware "HW_1006.rar" einzeln bei)

Veränderungen konnte ich allerd bisher keine ausmachen.

-Awdflash 8.83 gibts auch noch.

JustDoIt · 22.09.2007

So, Mainboard ist da.

Jetzt hab ich das Problem, das ich die Bezeichnungen des "Front Panel Audio Header" im Handbuch auf Seite 17 nicht richtig deuten kann. Ich hab hier mal die Handbuch-Erklärung abgetippt:

Pin Assignment

1 Mic Left in
2 Ground
3 Mic Right in
4 GPIO
5 Right line in
6 Jack Sense
7 Front Sense
8 Key
9 Left line in
10 Jack Sense

Also daher die Frage: Was bedeuten die einzelnen Abkürzungen? Ist "Mic Left in" = Lautsprecher Vorne links? Und was ist "Jack Sense"? Und warum gibt es "Jack Sense" 2 mal?

Frozen Plasma · 22.09.2007

mic wie microphone

Ground ist Masse
Jack heisst Strecker/Buchse
line in ist klar....
sense weiß ich auch nicht...sinn/richtung oder so...aber das wird dann der normale Kopfhöreranschluss sein - bleibt ja sonst nichts über.

nebula · 22.09.2007

"Jack Sense" wird denk ich für die Buchsenerkennung (vieleicht übersetzt Buchsen-Sensor) sein. Damit andere abgeschaltet wenn vorne was angeschlossen wird.

Meistens sind die Audio (Front Panel) Anschlussstecker "standard" bei den Gehäusen.
zB hier zu sehen (Antec Fusion /Solo was ich selbst Hab)

Zusätzlich zu dem zusammengefasstem Stecker sind die Anschlüße allerd auch noch mal einzeln dran bei Antec. (für mögl MB Exoten)
(Quelle und größeres Bild)
http://www.modding-station.eu/index.php?chapter=731&page=2

hier noch im manual zum SOLO was zu lesen. http://www.antec.com/pdf/manuals/solomanual_DE.pdf hilft vieleicht ja auch noch

JustDoIt · 22.09.2007

Frozen Plasma schrieb:
mic wie microphone
Ground ist Masse
Jack heisst Strecker/Buchse
line in ist klar....
sense weiß ich auch nicht...sinn/richtung oder so...aber das wird dann der normale Kopfhöreranschluss sein - bleibt ja sonst nichts über.

Danke an dich und nebula für die schnellen Antworten!

Zum Thema:
Nur "Mic" gibts ja nicht! Es gibt "Mic Left in" und "Mic Right in".
Mehr als verwirrend das ganze.

Eigentlich könnt ich ja auch direkt den 10poligen-Adapter drauf knallen, aber laut Handbuch des TA690G funktionieren dann die hinteren Anschlüsse für den Sound nicht mehr.

Mein eigentliches Ziel ist nämlich Folgendes:

Ich will nur den vorderen Mikrophon-Anschluss des Antec Fusion verwenden, damit ich nicht jedesmal hinters Gehäuse krabbeln muss

nebula · 22.09.2007

Mic Left in" und "Mic Right in bedeutet jeweils der Plus (+) Pol. (linker /rechter Kanal. Masse ist gemeinsam)
"wenn man 5.1 bzw 7.1 soundsystem benuzten will geht das wohl nicht. da man das ja anders konfigurieren muss. wobei ich zugeben muß, damit noch gar nich so genau beschäftigt hab bei diesem MB"
Oder du meins LS hinten und Mic vorne benutzen. das müßte eigentl gehen. (habe ich aber n. n. ausprobiert) Normal dürfte nur die jeweilig Buchse erkannt und umgeschaltet werden.
Wenn du son 10 Pol audio (Intel standard) Stecker hast, kannste den so draufstecken. Geht auch nur in eine Richtung da 1 Pin fehlt. (bzw zu)

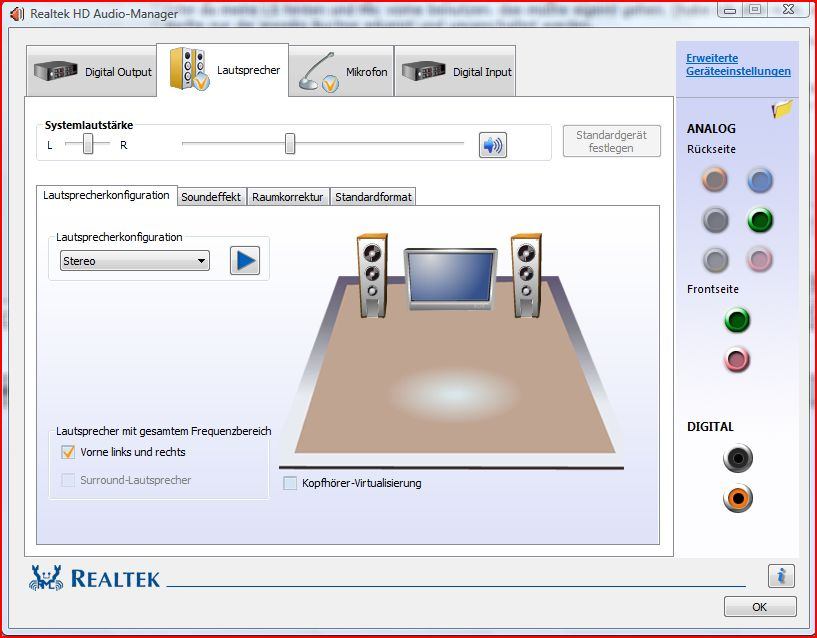

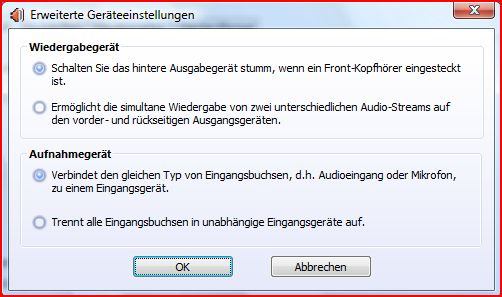

grade etwas rumprobiert. In dem realtec Treiber (R1.77) bzw realtec HD Audio Manager in "Anschlusseinstellungen" (das Ordner Symbol unter Erweiterte Geräte Einstellungen) Front Anschlusserkennung deaktivieren. So hab ich auf vorderen und hinteren Anschlüssen Signal. "Und Microfon erscheint auch im realtec HD Audio Manager"
Da gibt es noch so einige faxen und möglk wo ich aber auch ersmal selber schauen muß. "hab auchwo nen Micro rumliegen, muß ich nur erst suchen"
Nebenbei, der Sound mit dem TA690G is wirklich nicht schlecht, find ich.

melingmeier · 26.09.2007

Auf der taiwanesischen Seite gibt es ein neues Bios Version 9.13. Scheint laut mini-Beschreibung etwas mit dem Grafik-Firmwareupdate von AMD zu tun zu haben...

nebula · 27.09.2007

Mit dem neuen Bios ist wohl auch noch was anderes behoben. Denn jetzt wird CPU° doch schon glaubwürdiger angezeigt. (~10° mehr) "war bei der vorherigen version 828 jedenfalls n. n. der Fall, zumindest bei mir nicht"
Noch was hat sich bei vfgbk ergeben. http://geizhals.at/deutschland/a256765.html
"was soll man sagen, solange warten kann man auch nich immer. 60€ sind mehr als in Ordnung für das MB, find ich"

JustDoIt · 28.09.2007

Hallo,
hab mir auch das Biostar TA690G mit einer neuen Samsung SATA HDD gekauft und wollte da jetzt mein Windows XP (mit integriertem SP2) installieren. Hatte auch vorher extra im Bios "AHCI" eingestellt. Doch das Problem ist, das die SATA HDD nun gar nicht mehr erkannt wird! Erst wenn ich wieder auf "Native IDE" im Bios stelle, wird sie wieder erkannt.

Woran liegt das?

nebula · 28.09.2007

Hab das auf Native IDE gelassen (Inst. Vista) kann das aber auch nicht auf "AHCI" stellen. (Bluescrenn beim booten)
Kenn mich auch noch nich besonders mit S-ATA Hdd's aus, ist auch mein erste (HD501LJ).
"Glaube das man das auch vor Inst von OS einstellen muß, und auch möglw noch ein extra DRV eingebunden werden muß"
Würde mich aber jetzt auch interessieren ob überhaupt und wie man das mit AHCI bewerkstelligen kann.
Meine allerd auch schon gelesen, daß dies funktioneren kann.

JustDoIt · 29.09.2007

Sch*** auf das AHCI, hab jetzt "Native IDE" eingestellt, und das funzt 1a. Der Nutzen von dem AHCI scheint ja sowieso recht umstritten zu sein. Naja.

Hab übrigens mein System auf 2,9Ghz (2908,5Mhz) übertaktet.
Ergibt sich daraus, das mein Multiplikator 10,5 beträgt, und der "Bus Speed"-Takt von mir auf 277Mhz fetgelegt wurde.Läuft einwandfrei.
HTT ist auf 600Mhz (3x) im Bios eingestellt und läuft effektiv dann mit 831Mhz. Wieviel hält der eigentlich aus? Hab gehört man sollte nicht über 1000Mhz gehen.

Meine 2GB RAM laufen mit 484Mhz, also 968Mhz effektiv. (Im Bios eingestellt: DDR 800)

Gruß,
JustDoIt

nebula · 29.09.2007

Wenn ich das richtig versteh ist dein HTT mit 600 (3x) falsch eingestellt. oder is das deine Absicht? Der sollte schon auf 1000 (5x200) "default is das jedenfalls so" (was letzendlich HT 2000 ergibt; was das MB ja auch unterstützt. wenn ich das richtig verstehe)

hab selbst noch nich so viel mit OC beschäftigt. damals mal XP1700 TB (JIUHB) den ich konstant auf 2GHz betrieben hab, was auch problemlos mit dem klappt, auch jetzt noch. Paar Speicher Timings leicht verschärfen, und alles auf default Spannung, das wars auch schon.
Bin auch erst kürzlich von Sockel A auf AM" geweschsel. Alles noch recht neu für mich, da ich auch nur beiläufig Info dazu wahrgenommen hab. :rolleyes:

(warum das bei meinem 2. TA690G um etw 0,5 abweicht weiß ich ehrlich gesagt nicht. das andere das ich hab is da genauer. aber, naja..)

JustDoIt · 29.09.2007

Geht ja nich, da aufgrund der Übertaktung der "FSB" mit 277 Mhz läuft!
Dadurch würde der HTT effektiv ja dann 1385Mhz (277Mhz x 5) betragen.
Und laut meinen Recherchen sollte der HTT max. 1000Mhz betragen. Demzufolge bin ich gezwungen, ihn nach unten zu regulieren, indem ich im Bios die pseudo 600Mhz (3x) einstelle, was dann in der Folge die von mir erwähnten 831Mhz (277Mhz x 3) ergibt!

nebula · 29.09.2007

Ah ja, OK. Hab ich nich so bedacht. Aber is das nich dann doch nachteilhaft?

Scheint mir doch nich ganz so einfach mit OC bei A64 CPU. Kanns vieleicht sein das 4x250 HTT Link erstrebenswerter sein könnten, bei enstsprechendem Speicher nat der die 250 auch mitmacht?
"werd mir glaube denächst den X2 5000+ BLack Edition mit freiem multi drauf tun. muß nur noch verfgb sein. gemunkelt wird von nur gerinfügig höherem Preis gegenüber dem normalen X2 5000+, so ~125€ alled is der dann ohne Kühler"

Is denke ich keine schlecht Idee. Gibt auch schon Ergebnisse.
http://extreme.pcgameshardware.de/showthread.php?p=10708#post10708

JustDoIt · 29.09.2007

Hab 2GB Crucial 800er mit Mircon D9GMH-Chips. Die sind ja bekannt dafür das die sich 1a übertakten lassen. Von daher ist das ein sehr, sehr guter Tipp von Dir!!!

Da hab ich diesmal nich dran gedacht...

Ich probiers mal aus! Was mich hierbei auch interessieren würde ist, wie hoch man denn den HTT Takt laufen lassen kann? Ab wann ist die Schmerzgrenze erreicht? Bei 1050Mhz oder wann?

t-rex_2000 · 30.09.2007

so wen es interessiert. ich hab es endlich mal geschafft, meine cpu/mainboard kombination zu undervolten. mit rmclock geht das relativ easy. es muss alerdings im bios c&q deaktiviert werden. bei mir läuft alles stabil mit einem multiplikator von 5x und einem vcore von 0.825. vista selbst geht ja nur runter bis 1.100. bei 0.800 gabs einen spontanen neustart. die temp sinkt auch gleich merklich (und ich hoffe mal der stromverbrauch auch).

nebula · 04.10.2007

Scheinbar ist ja biostar.cn (im Moment oder permanant) nicht mehr erreichbar.
Aber: http://www1.biostar.cn/home/home.asp
http://www1.biostar.cn/products/ProductDetail.asp?vID=551

Bios: http://www1.biostar.cn/supports/BIOS.asp?vID=32&SID=32&MID=26&Value=551

Data Base

"falls noch wer sucht in .cn"

mbato · 11.10.2007

Betreibt jemand das Board hier im Raid? Habe folgerndes Problem.

Im Bios ist Raid eingestellt. Mit dem Raid utility habe ich auch ein Raid 0 erstellt. Windows erkennt auch brav die Platten Formatiert sie und kopiert die Daten darauf. Beim nächsten Neustart bootet das Board aber nur von der CD und findet keine Bootfähige Festplatte
Disk Boot Failure, Bla bla ....

Platten 2x 2,5" hängen am Sata 1+2 Port.
Treiber habe ich in die CD integriert.

Stelle ich das ganze wieder auf Nativ starte sogar das davor installierte XP. Zwar nicht ganz aber der Ladebalken ist zu sehen.... :hmm:

JustDoIt · 12.10.2007

Kann man das Bios des Biostar eigentlich auch unter Windows flashen? Wenn ja, wo finde ich da eine Anleitung und die entsprechenden Tools? Auf der Biostar Page steht zumindest nix...

mbato · 13.10.2007

Mein Problem hat sich erledigt... Habe das Bios V 8.16 Beta Bios geflasht und nu klappts auch mit dem Raid. ^^ Endlich funktioniert auch die Lüftersteuerung...

Wenn ich mich nicht irre sind auf der CD die Tools enthalten.. damit kannst du auch unter Win flashen oder du Googelst einfach mal nach Winflash.... damit sollte es auch klappen.

Exlua · 17.10.2007

@mBato Da du er erste bist der Beta Bios oben hat den ich jetzt sehe. Könntest du mir einen gefallen tun und zwar habe ich durch das zu alte Bios 3.09 das Problem das daß Board nicht startet mit den BE-2350 als CPU. Könntest du mir den Bios Chip flashen, wenn ich ihn dir hin schicke :hmm:

Würde für Porto auf kommen

Frozen Plasma · 17.10.2007

der ausbau des bios chips ist doch der totale overkill. 1. geht der schnell kaputt, wenn man nicht das richtige Werkzeug hat, 2. ist das "BIOS flashen" echt total einfach...

mbato · 18.10.2007

@ Exlua
Wäre ansich keine Sache aber wie Frozen Plasma schon sagt ist das Bios flashen ansich kein Problem... Wenn du natürlich keine andere CPU hast um das Bios zu Flashen melde dich bei mir per PN. Das Bios kannst du mit einer Büroklammer recht leicht aus seiner Verankerung hebeln

Am besten stückchen weise!

Komisch ist aber das es bei dir mit dem 2350 nicht startet... Auf den Board was ich hatte lief auch der 2350 mit dem Auslieferungs-bios, keine Ahnung was das Bios für eine Version war.
