Die gleichen 4000er hab ich mir auch geholt in 2x 16 GB und 4000 funktionieren wunderbar.
Und dann per Monarch x2 unter Wasser gesetzt.
Ich lass mal meine durchlaufen.....

Hier auch mit 4000 Mhz.

G Skill TridentZ F4-4000C19-16GTZSW

Spoiler

warum die Daten unten fehlen ?- wahrscheinlich wegen meinem BS .



[XTaZY]

Ja die performen mit deinem 9900k schon sehr gut



[XTaZY]

Bisschen Fleißarbeit am Sonntag



[XTaZY]

Da mir die Lüfter- und Pumpensteuerung des Mainboards so auf den Geist geht, hab ich heute ein Aqua Computer Quadro bestellt.
Liefertermin ist der 22.02.19.



[Painkilleraxel]

Aber nur PWM Lüfter möglich anzusteuern.Also nur 4 Pin. Nix anders.



[XTaZY]

Aber nur PWM Lüfter möglich anzusteuern.Also nur 4 Pin. Nix anders.

Hab ja nur PWM

Pumpe -> PWM
Lüfter -> PWM
Tempfühler in AGB -> 2 Pin


Wenn der Quadro mir zusagt kommt vielleicht ein Calitemp-Fühler und ein Durchflussmesser noch hinzu.



[XTaZY]

Kleine Planänderung:

Hab ein gebrauchten Aquaero 6 LT mit Passivkühler gefunden



[XTaZY]

Der Aquaero 6 LT und der MPS 200 kamen an.
Im Laufe des Tages sollte noch der HUBBY7 ankommen und dann werd ich den MPS mal integrieren

Der MPS wird in der hinteren Kammer zwischen Filter und AGB gehängt.



[XTaZY]

Läuft und zufrieden





Durch den Aquaero und den HUBBY ist ein ziemliches Kabel-Chaos in der hinteren Kammer entstanden.
Da muss definitv ein Montage-Blech her, worauf ich Beide sauber unterbringen kann.

Der Barrow Flow-Meter läuft unter Anderem wunderbar am Flow-Anschluss des Aquaeros



[XTaZY]

Hier mal ein grober Entwurf der angedachten Montageplatte in der hinteren Kammer.



Die linksbündigen Gewindebohrungen sind für Kabelklemmen gedacht.



[TurricanM3]

Kommt mir bekannt vor.

Weiß jetzt nicht wie genau du das vorhast, aber ich würde es mit den Kabelklemmen nicht übertreiben. Weniger ist mehr wie ich festgestellt habe und einfacher bei Umbauten obendrein.



[XTaZY]

Habs nicht abgeschaut

Standardmäßig sind da einfach keine Bohrungen an denen man Kabelklemmen anbringen könnte
Der Mainboard-Durchbruch für den Kühlerwechsel schluckt ein Haufen verwendbaren Platz.

Ich bin mir sich ob ich mit der größten Kabelklemme von MDPC-X den kompletten Strang nach oben führen kann, deshalb hab ich vorerst mal zwei pro Seite eingeplant.



[TurricanM3]

Ich weiß nicht welche MDPC-X genau verwendet, aber hab lange nach denen von Gosumodz gesucht (der Laden scheint dicht) war von HellermannTyton und die gibt es bei conrad aktuell in schwarz bis 17.50mm, MDPC-X Jumbo sind glaube nur 13mm? Nicht von den Bildern der schwarzen bei Conrad abschrecken lassen, das sind nur invertierte schwarze. Sind qualitativ gut und von oben nicht beschriftet, kann dir mal ein Bild davon machen. Finde aber das sieht besser aus, wenn die Kabel gerade so reinpassen. Daher hab ich die in allen möglichen Größen bestellt.



[XTaZY]

Klar, kannst mir gern mal ein paar Infos per PN zukommen lassen



[Deathgate]

Sehr schönes Projekt, ABO



[XTaZY]

Sehr schönes Projekt, ABO

Dank dir


------------------------------------------

Hab es heute endlich mal geschafft, den DEMCiflex Staubfilter für die Front, die Abdeckung für das Vertical GPU-Kit und die Aquaero- und Hubby-Platte fertig zu machen und in Bestellung zu geben.





Wenn die beiden Platten gut passen, werd ich die DXF-Dateien wieder im Startpost für die Allgemeinheit verlinken.



[XTaZY]

Viel Spaß damit

[B]Montage-Blende für AquaComputer-Filter[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1R-iZadm_k-pw_X2t1f-C14fqB864HgCs"]Netzteil-Blende_final_v2.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1QN1qcgB-BNCnLGi-yDE30mtSAYpEOUiI"]Netzteil-Blende_final_v2.fpd - Google Drive[/url]

-

[B]Montage-Blende für Fillport[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1R7wOamTdb5HtiYWinVQYKweJ41ZTD7Qw"]Fillport-Blende_v2_multihole.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1fPdwmxV9vq2txMF7BgZUVfQsUnsm4son"]Fillport-Blende_v2_multihole.fpd - Google Drive[/url]

-

[B]Montage-Platte für Aquaero 6 LT und HUBBY7[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1oYYke6_-ruLauj_XNKbXSRDizZhZN3ze"]Backplate_PC-O11_v3.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1SbO2KUA8iaZlmDW9S7qky8zMdG4EOw47"]Backplate_PC-O11_v3.fpd - Google Drive[/url]

-

[B]Blende für Lian Li O11D-1X Riser[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1SSROjiJpU87XECjAGrWXJNh0lPfJk3O8"]Riser-Abdeckung.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1IGD5jEzWfUyJsdvmzc-kljWpaBm6c3do"]Riser-Abdeckung.fpd - Google Drive[/url]



[XTaZY]

DEMCiflex Staubfilter erhalten, zugeschnitten und verbaut




Mal sehen wie sich das Ganze auf die Temps auswirkt, da die beiden Radiatoren hauptsächlich nur von der Vorderseite Frischluft ziehen und die Standard-Filter sehr restriktiv waren.



Die Backplate von Schaeffer dürfte Anfang nächster Woche ankommen.



[XTaZY]

Da mich die Fillport-Blende mit den drei Bohrungen mittlerweile nervt, hab ich noch eine weitere Blende mit nur einer Bohrung bestellt.

Wer Interesse an der fertigen Fillport-Blende mit den 3 Bohrungen hat, kann sich gerne per PN melden


Die Dateien sind wieder im Startpost zu finden.

[B]Montage-Blende für AquaComputer-Filter[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1R-iZadm_k-pw_X2t1f-C14fqB864HgCs"]Netzteil-Blende_final_v2.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1QN1qcgB-BNCnLGi-yDE30mtSAYpEOUiI"]Netzteil-Blende_final_v2.fpd - Google Drive[/url]

-

[B]Montage-Blende für Fillport (1 Port)[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1QfF-tw4YOH1IU-aSXlAKmbmjIHPNgSHs"]Fillport-Blende_v2_singlehole.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1ybb5604NTmWc12QGLBCjorqfrq1mGNJS"]Fillport-Blende_v2_singlehole.fpd - Google Drive[/url]

-

[B]Montage-Blende für Fillport (3 Port)[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1R7wOamTdb5HtiYWinVQYKweJ41ZTD7Qw"]Fillport-Blende_v2_multihole.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1fPdwmxV9vq2txMF7BgZUVfQsUnsm4son"]Fillport-Blende_v2_multihole.fpd - Google Drive[/url]

-

[B]Montage-Platte für Aquaero 6 LT und HUBBY7[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1oYYke6_-ruLauj_XNKbXSRDizZhZN3ze"]Backplate_PC-O11_v3.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1SbO2KUA8iaZlmDW9S7qky8zMdG4EOw47"]Backplate_PC-O11_v3.fpd - Google Drive[/url]

-

[B]Blende für Lian Li O11D-1X Riser[/B]
[B]DXF:[/B] [url="https://drive.google.com/open?id=1SSROjiJpU87XECjAGrWXJNh0lPfJk3O8"]Riser-Abdeckung.dxf - Google Drive[/url]
[B]FPD:[/B] [url="https://drive.google.com/open?id=1IGD5jEzWfUyJsdvmzc-kljWpaBm6c3do"]Riser-Abdeckung.fpd - Google Drive[/url]



[Drizztly]

Frontplatten-Designer nutze ich auch für meine Blende, ist ein klasse Programm. Hab nur noch nicht geschaut was meine Blende kosten wird ^^

Mach weiter so, gefällt mir wirklich gut was du auf die Beine stellst



[XTaZY]

Dankeschön

Für einfache Dinge, ist das Programm echt gold wert



[XTaZY]

Eine schwarze 3mm starke Alu Dibond-Platte um den SR2 Radiator abzudecken ist auch auf dem Weg.

Nächste Woche gibts dann endlich wieder mal ein paar Bilder



[TurricanM3]

Bin gespannt. Aber warum willst du den schönen SR2 abdecken?
Kannst mir mal per PN schreiben wo du das bestellt hast bitte? Brauche auch noch eine.



[XTaZY]

Will mal sehen wie es wirkt wenn der Radiator abgedeckt ist - glaub das passt besser, da das System generell ziemlich schlicht gehalten ist

Klar, hast ne PN.



[XTaZY]

Vielleicht hat ein stiller Mitleser noch ein Spruch dazu
Die Lüfter auf dem SR2 kann ich wegen mangelndem Platz nicht, ohne Ausbau des Radiators, so einfach drehen.

Ich brauch mal ein kleinen Denkanstoß - vllt ist Jemand auch in der gleichen Situation wie ich.

Ich hab zwei 360er Radis mit je drei eLoops im PC-O11 Air verbaut.
Einer in der Seite (HWLabs GTS 360) und einer im Deckel (HWLabs SR2 360) - in der Front sitzt nichts außer ein DEMCiflex-Staubfilter.

Die Wasser-Temp liegt bei längerer Auslastung (1 Stunde: FuMark StressTest + Prime95 Custom 1344-Run (Verbrauch bei ca. 430w)) bei ca. 38-38,5 Grad.
Die Lüfter drehen bei der Wasser-Temp mit ca. 800-850 u/min.

Die Lüfter des Seiten-Radis saugen Luft aus in dem Innenraum und der geöffneten Front und blasen die Luft durch den Radi in die hintere Kammer des Gehäuses.
Die Lüfter des Deckel-Radi saugen Luft aus in dem Innenraum und der geöffneten Front und blasen die Luft durch den Radi nach Außen.

Theoretisch könnte ich doch die Wasser-Temp nochmals senken, wenn der Deckel-Radi die Luft von Außen ansaugen würde und in den Innenraum blasen würde, oder ?
Wiederrum würde dann aber die Lüfter des Seiten-Radis die erwärmte Luft des Decken-Radis und die kalte Luft von Außen ansaugen.
Hinzu kommt dass die eLoops besser nur im Push-Betrieb betrieben werden sollten.



[L!ME]

Wenn der radi die warme luft ins Gehäuse fördert und die anderen dann die aufgeheizte luft ansaugen, hast du nichts gewonnen. Was möglich wäre alle radis von außen zu belüftwn und vorne die warme luft aus dem Gehäuse.
Und ja einen eloop würde ich nur blasend montieren oder mit winem shroud.



[XTaZY]

Der Radi in der Seite würde eine Mischung aus kalter Luft (aus der Front) und warmer Luft (vom Deckel-Radi) ansaugen.
In der Front habe ich leider keine Möglichkeit Lüfter anzubringen.

Ich glaub ich geb mich jetzt erstmal mit der Konfig. zufrieden und werde beim nächsten Entleeren einfach auf Noctuas Chromax wechseln und die einzelnen Szenarien mal durchtesten.



[L!ME]

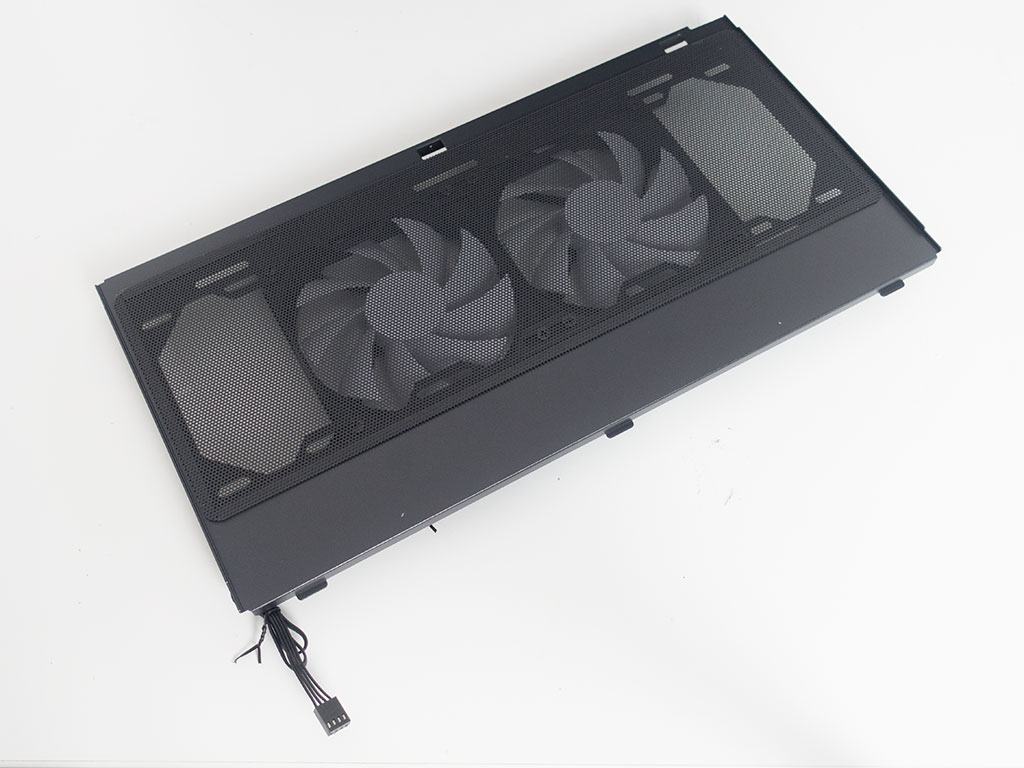

Ich hab das O11 Air noch nicht in den Fingern gehabt aber ist da nicht etwas Platz zwischen der Blende und dem Gehäuse?
Gibt ja 15mm dicke Lüfter die ja reichen würden um die Warme Luft aus dem Gehäuse zu bekommen.



[Kazuja]

Guten Morgen,

schönes Projekt gefällt mir visuell sehr gut.
habe das Lian Li PC-O11 Air auch noch nicht in den Händen, gefühlt kenne ich es jedoch da jeder zweite eins hat und die andere hälfte das Dark Base Pro xxx .

Laut caseking wäre es ja möglich:

Radiator-Mountings (Verzicht auf Lüfter-Slots):
1x max. 360 mm (Deckel)
1x max. 360 mm / 280 mm (Vorderseite)
1x max. 360 mm (Boden, unter Verzicht auf SDD-Brackets)
1x max. 360 mm (Seitenteil, neben dem Mainboard)

und wenn ich mir das bei PC-O11 AIR LIAN LI anschaue sieht es doch auch eigentlich ganz gut aus mit den Be / Entlüftungs Möglichkeiten.

Du hats jetzt eben durch deine wirklich schöne Anordnung der Hardware und WaKü von 4 x 360 mit 120mm Lüftern nur noch 2 x 360 mit 120mm Lüfter übrig.

Echt schwierig, hab mir jetzt deine Bilder noch mal genau angeschaut und muss sagen, ich würde versuchen den Aufbau der WaKü mehr Zweck und Kühl Leistung fähig zu gestalten und nicht so stark auf den Focus Außergewöhnliche Optik. (Sorry)

Wenn du jetzt schon unter Auslastung im Winter 38 Grad Wasser hast, wie sieht es dann im August bei 40 Grad Luft aus?
Ich möchte jedenfalls keine WaKü mit über 50 Grad Wasser im Hochsommer haben .

Über leg dir ob es nicht möglich wäre:

Unten den HWLabs GTS 360 Radi mit Luft von unten rein, Seite HWLabs SR2 360 (wenn der dort passt) Radi kalte Luft rein, und Oben 3 x 120mm raus.
Die Graka müsste dann wahrscheinlich in "Normallage" verbaut werden.

Vorne könntest du eigentlich auch noch.. wenn da nicht die Pumpe und co im Weg wäre. (kleinere Pupe AGB Kombi wäre nicht möglich?).

Alles nur Vorschläge und versuche dir zu Helfen und mit zu denken nicht böse gemeint oder sonst wie.

Grüße Kazuja



[XTaZY]

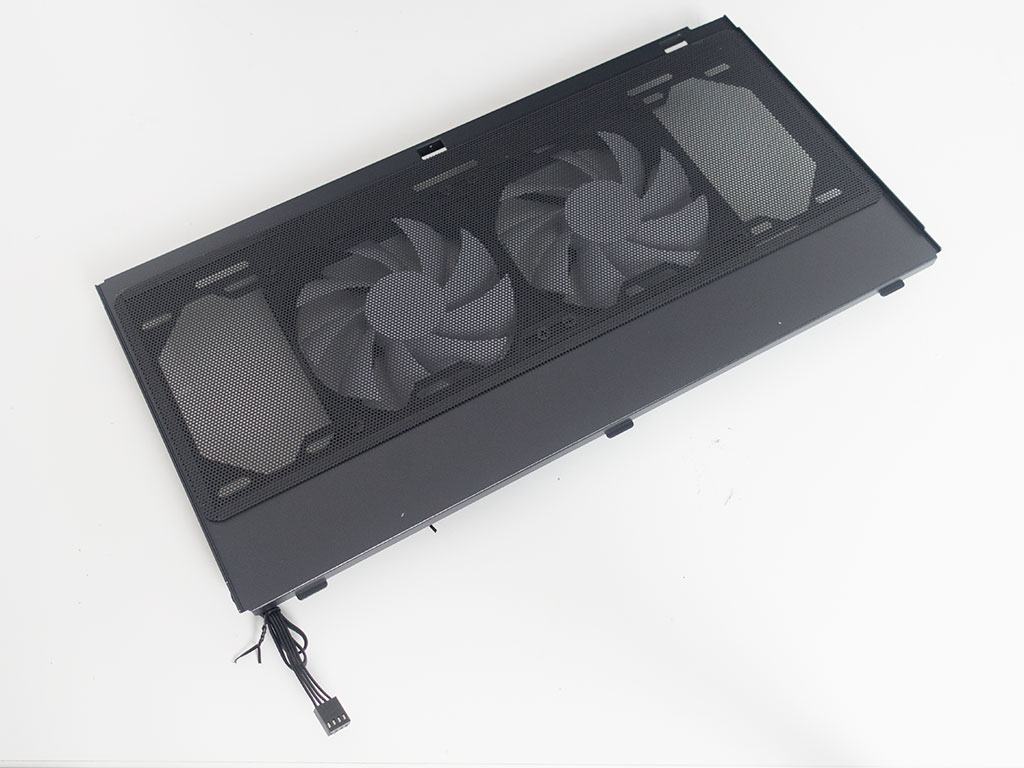

Ich hab das O11 Air noch nicht in den Fingern gehabt aber ist da nicht etwas Platz zwischen der Blende und dem Gehäuse?
Gibt ja 15mm dicke Lüfter die ja reichen würden um die Warme Luft aus dem Gehäuse zu bekommen.

Guten Morgen,

schönes Projekt gefällt mir visuell sehr gut.
habe das Lian Li PC-O11 Air auch noch nicht in den Händen, gefühlt kenne ich es jedoch da jeder zweite eins hat und die andere hälfte das Dark Base Pro xxx .

Laut caseking wäre es ja möglich:

Radiator-Mountings (Verzicht auf Lüfter-Slots):
1x max. 360 mm (Deckel)
1x max. 360 mm / 280 mm (Vorderseite)
1x max. 360 mm (Boden, unter Verzicht auf SDD-Brackets)
1x max. 360 mm (Seitenteil, neben dem Mainboard)

und wenn ich mir das bei PC-O11 AIR LIAN LI anschaue sieht es doch auch eigentlich ganz gut aus mit den Be / Entlüftungs Möglichkeiten.

Du hats jetzt eben durch deine wirklich schöne Anordnung der Hardware und WaKü von 4 x 360 mit 120mm Lüftern nur noch 2 x 360 mit 120mm Lüfter übrig.

Echt schwierig, hab mir jetzt deine Bilder noch mal genau angeschaut und muss sagen, ich würde versuchen den Aufbau der WaKü mehr Zweck und Kühl Leistung fähig zu gestalten und nicht so stark auf den Focus Außergewöhnliche Optik. (Sorry)

Wenn du jetzt schon unter Auslastung im Winter 38 Grad Wasser hast, wie sieht es dann im August bei 40 Grad Luft aus?
Ich möchte jedenfalls keine WaKü mit über 50 Grad Wasser im Hochsommer haben .

Über leg dir ob es nicht möglich wäre:

Unten den HWLabs GTS 360 Radi mit Luft von unten rein, Seite HWLabs SR2 360 (wenn der dort passt) Radi kalte Luft rein, und Oben 3 x 120mm raus.
Die Graka müsste dann wahrscheinlich in "Normallage" verbaut werden.

Vorne könntest du eigentlich auch noch.. wenn da nicht die Pumpe und co im Weg wäre. (kleinere Pupe AGB Kombi wäre nicht möglich?).

Alles nur Vorschläge und versuche dir zu Helfen und mit zu denken nicht böse gemeint oder sonst wie.

Grüße Kazuja

Danke für eure Vorschläge und ich bin für Kritik offen - keine Angst
Ich möchte ja auch ein paar Vorschläge

Die Grundstruktur würde ich nur ungern ändern


Was ich mir gut vorstellen könnte, wäre ein Austausch des Inlays in der Front.



Ich hab es mal kurz grob eingezeichnet.



In der Front würde dann eine 3mm dicke schwarze Alu- oder Plexiglas Platte mit zwei 200mm Löchern Platz finden.
Bei den Lüftern dachte ich an diese hier, da die Lüfter lediglich 20mm tief sind:
BitFenix Spectre schwarz, 200mm ab Preisvergleich Geizhals Deutschland
