[3D-Druck] [Buildlog] RatRig V-Core 300 Enclosed

[Ahrimaan]

Hallo zusammen,

ich dachte mal ich lasse die Community an meinem neuem Projekt teilhaben.
Es wird ein V-Core 300 Enclosed von RatRig.

Hier der Link zum Produkt.

Rat Rig V-Core 3.1 - Standard Kit v1.4

V-Core 3.1 will be replaced by its successor, V-Core 4, coming in April 2024. V-Core 3.1 is no longer in production and there is no stock left. To stay on top of all the updates and to receive an "Early bird" offer to buy the V-Core 4, please subscribe to the V-Core 4 Newsletter. The V-Core...

ratrig.com

Er hat folgende Teile:

• - 1x Rat Rig V-Core 3 (Mechanical Kit)
• - 1x BTT Octopus v1.1 + 6 x 2209 Drivers
• - 1x Raspberry Pi
• - 1x ADXL 345 Accelerometer GY-291
• - 1x Phaetus Rapido 2.0 Plus UHF Hotend - Black - 1.75mm - 24V
• - 1x LGX Lite Extruder V2 by Bondtech
• - 5x Nema 17 Stepper Motor - 48mm - 1.8degree/step, 76oz-in (LDO-42STH47-2504AC)
• - 1x Heater Bed Pad
• - 1x C-Lin SSR 40A480VAC Solid State Relay Input 3V~32VDC 40DA
• - 1x FlexPlate Set - Powder coated PEI
• - 1x Power Supply LRS 24V (Weho 250W for EU/UK customers, Meanwell 200W for Non-EU customers)
• - 1x Fan - 40mm Axial Brushless 24V DC - 1500mm Cable - Sunon KD2404PFB3 (Double Ball Bearing)
• - 2x Fan - Fan - 40mm Axial Brushless 24V DC - 300mm Cable - Sunon KD2404PFB3 (Double Ball Bearing)
• - 1x Fan - Fan - 4028 Axial - NIDEC W40S12BS2E5-57T04HF9 (12V 1.61A 25000RPM)
• - 1x "SuperPinda" Z probe by Pepperl & Fuchs (Inductive 5VDC Sensor)
• - 2x Endstop Module - Horizontal Limit switch only
• - 1x Rat Rig V-Core 3.1 - Wiring kit (Includes cables with connectors for: Endstops and Motors)
• - 1x Printed parts Bundle (LGX Lite + Phaetus Rapido) - ABS Green

Zusätzlich werde ich installieren:
- Filter ähnlich Nevermore
- EBB42 CAN Bus Board
- Bauraum Heizung
- Kamera
- Beacon Probe (https://beacon3d.com/product/beacon-h/)

Was nicht geliefert wird sind die Panels. Da hat aber ein User im RatRig Discord ein geiles Angebot an die Community.

Was krass ist: Acryl wird gar nicht mehr benutzt sondern Durchsichtige teile aus 4mm Polycarbonat und die anderen Panels für Elektronik aus Dibond
Dadurch ist das Wärmeverhalten auch besser.

Allgemein sagt mir der RatRig schon zu, weil alle Teile die eigentlich keine Wärme abkriegen sollen (Auch die Motoren) nicht im Gehäuse sind, Ok ok bis auf XY

Das Paket kam schon and und is ausgepackt.

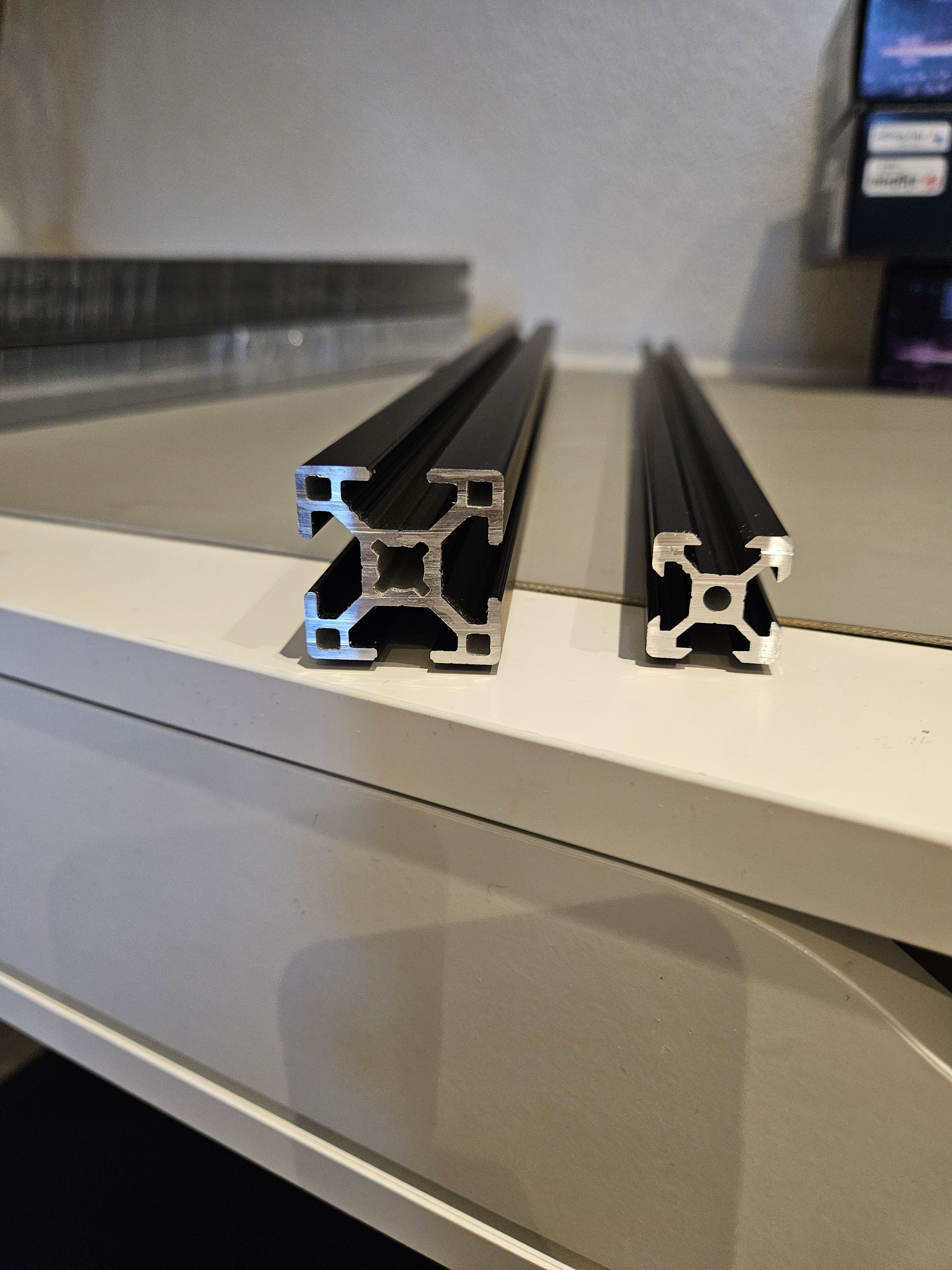

Was man schon mal gegenüber einem Voron sieht ist der doch massive Aufbau (3030 vs 2020)

Ich habe mal beide Profile nebeneinander abgelichtet.



Grüße
Pawel

Beitrag automatisch zusammengeführt: 11.01.2024

Natürlich habe schon etwas gebaut und schon mal die Verbinder mit M6 Schrauben und passenden 3030 Drop In Nuts versehen:




UPDATE 12.1.24
So gestern nicht mehr so viel gemacht.

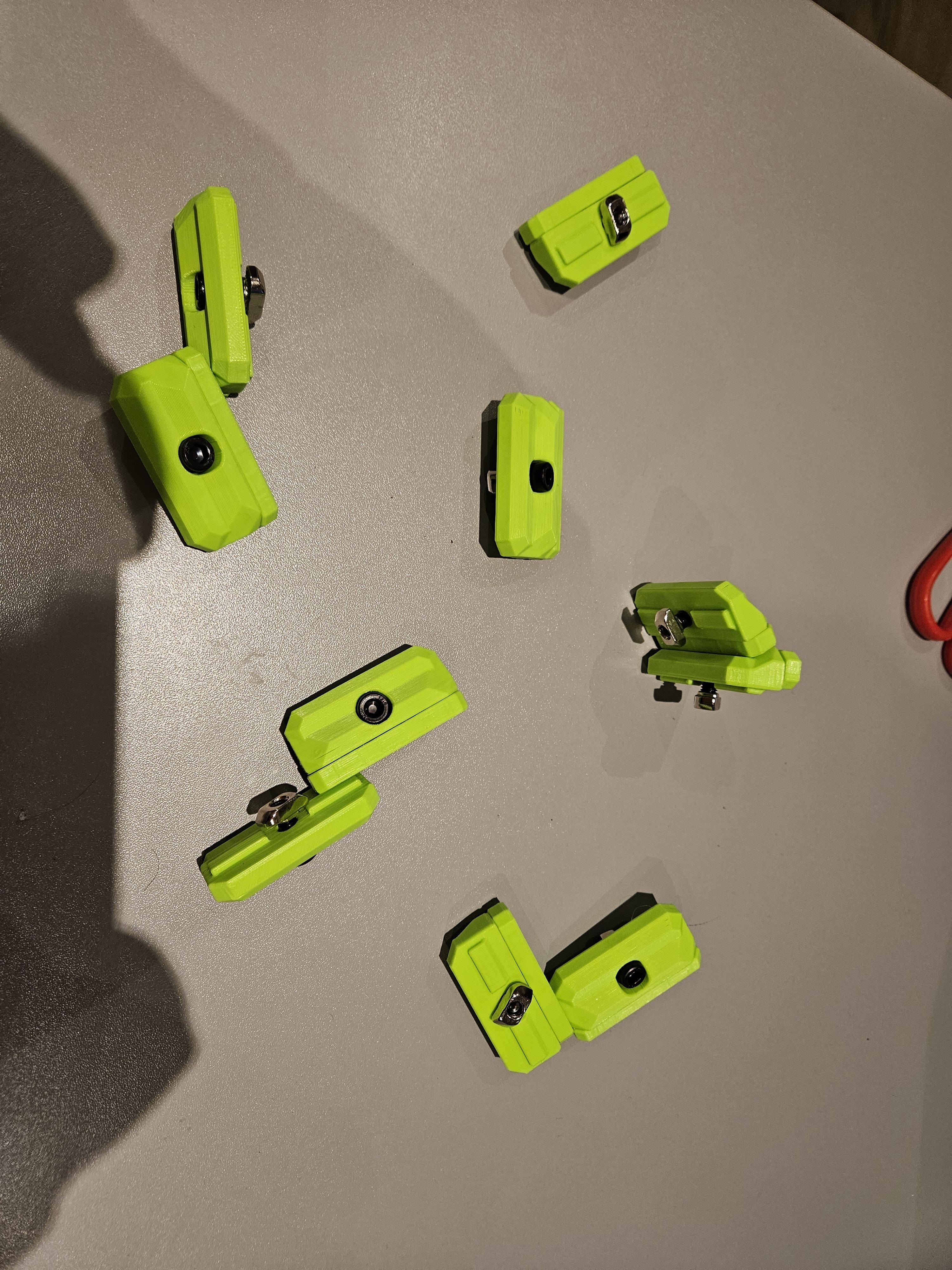

habe die Druckteile für die Enclosure mit Schrauben, Muttern und Magneten versehen.
Und , oh junge, die Kleckern nicht, die Klotzen: Neodynium 10x4mm Magneten, jeweils zwei. Man kriegt die Teile kaum auseinander




UPDATE 15.1.24

Und der Rahmenbau beginnt !

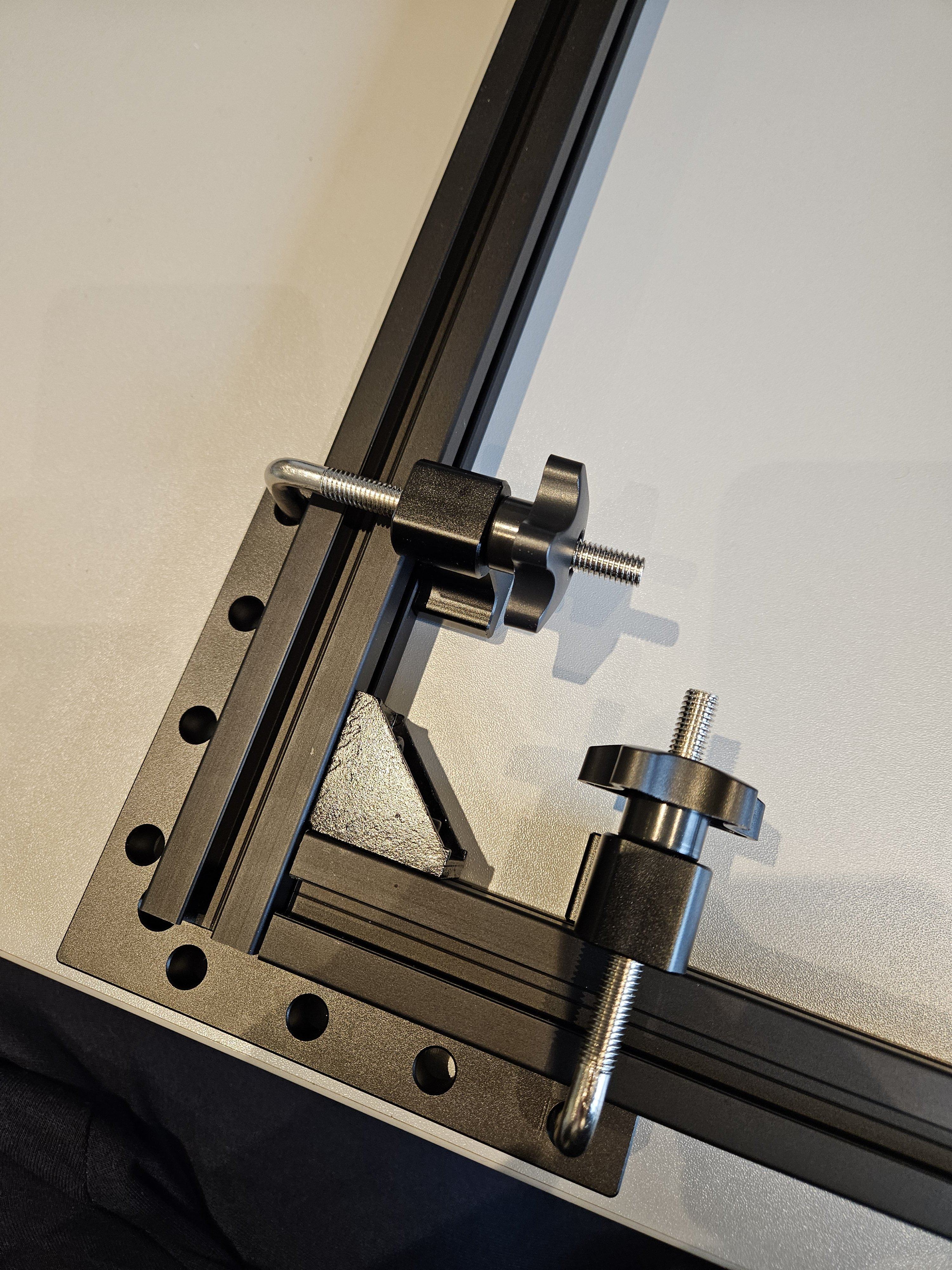

Habe schon seit Voron Zeiten Winkel die man abklemmen kann, hilft ungemein !



Und das Dign wird groß !

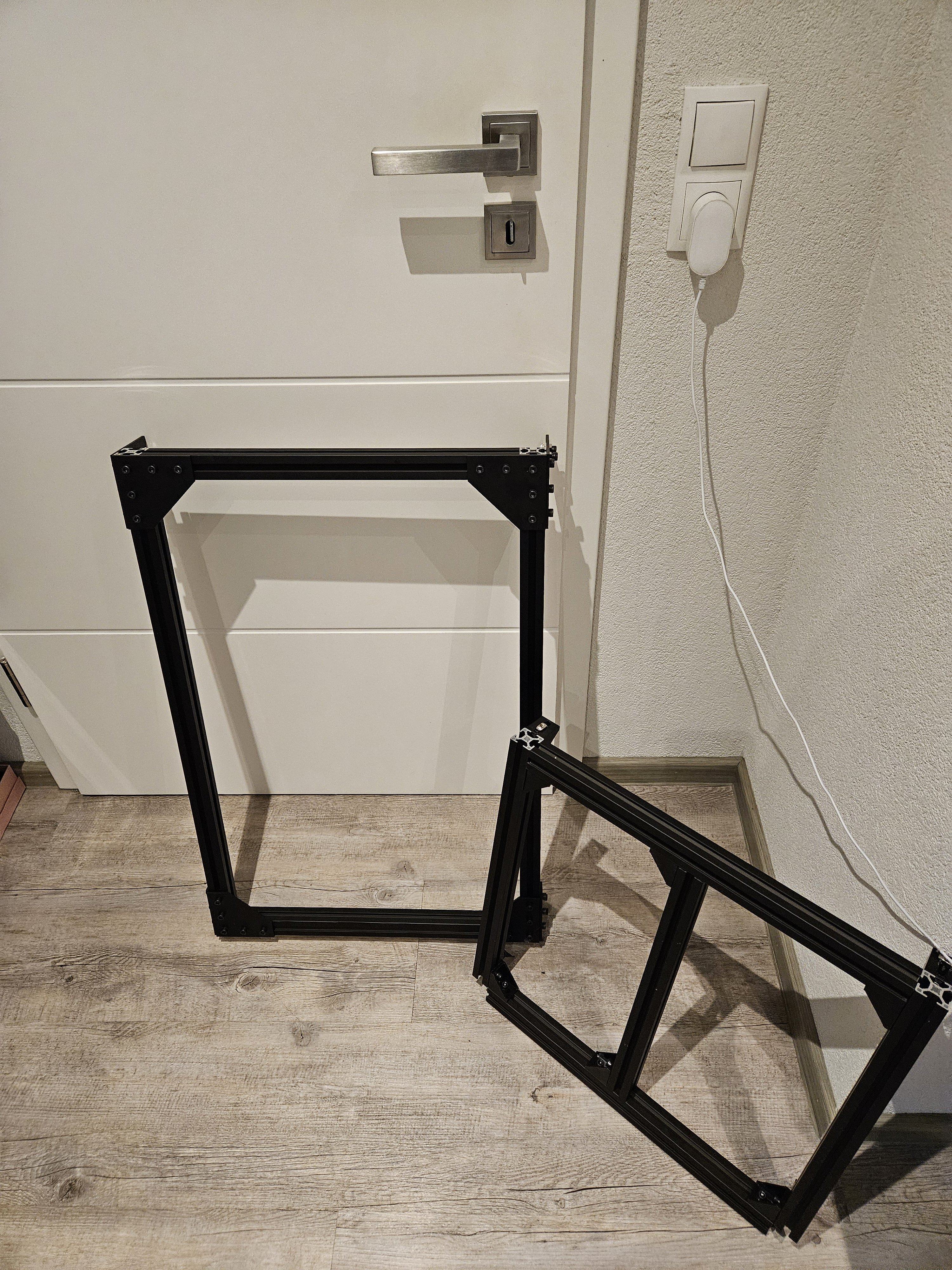

UPDATE 18.1.24

Der Frame ist fertig ! Was ein Panzer, jetzt schon klnapp 80 cm hoch



[pwnbert]

Kannst du ihn nicht gleich mit dem Idex Upgrade bauen? 🙈



[Ahrimaan]

Kannst du ihn nicht gleich mit dem Idex Upgrade bauen? 🙈

Dafür ist nach dem ein 400er IDEX geplant



[Morpheuz]

Dafür ist nach dem ein 500erIDEX geplant

500er. Du hast dich da vertippt !

Musst dich beeilen, brauche ja bald Nachschub an Latches lol



[Ahrimaan]

Musst dich beeilen, brauche ja bald Nachschub an Latches lol

Ich weiß, aber wie du bestimmt gelesen hast sind meine Vorons abgesoffen. Die Versicherung lässt mich aktuell nix anrühren.
Filament ist übrigens da :/



[Morpheuz]

Ja habe ich gelesen, mein Beileid hier noch deswegen.
Habe ich ja auch deswegen keine PM geschrieben, dachte da hat man erstmal genug zu tun privat.
Sollten alle Stricke reißen kann ich ja auch was Resin drucken. Oder nochmal PETG, die haben ja auch lange gehalten.



[pwnbert]

Dafür ist nach dem ein 400er IDEX geplant

Really?
Wir haben ja schon öfter drüber geredet, dass ich mir in absehbarer Zeit mal gern einen ordentlchen CoreXY bauen würde. IDEX hätte ich irgendwie gern, für andersartigen Support, ist mir wohl lieber als die Filamentwechsler.
Nachdem es bei den Vorons nix offizielles gibt, wäre der RatRig interessant. Werd dir mal zusehen.

So ganz raussehen tu ich mich beim RatRig leider (noch) nicht, hab momentan auch noch nicht soo die Zeit.



[Ahrimaan]

Werd dir mal zusehen

Der aktuelle hier wird aber kein IDEX, der nachfolger dann (also ich plane im Mai so rum)



[Ahrimaan]

Ansonsten mal den VisionMiner 22 IDEX v2 anschauen

Lass uns mal in "Nicht Kleinwagen" Preisregionen bleiben.
Der zB sieht spannend aus:

Marathon Fully Enclosed Independent Dual Extruder (IDEX) 3D Printer with Klipper Firmware

Marathon Fully Enclosed Independent Dual Extruder (IDEX) 3D Printer with Klipper Firmware

www.formbot3d.com

EDIT: Aber lass uns das im allgemeinem Thread plaudern, lass mal mein Log nicht vollspamen



[pwnbert]

VisionMiner 22 IDEX v2

Lol ein geklautes Design ums 10-fache.
Ne danke, Voron / RatRig ist schon okay. Ich hab ja Zeit, mein Wakü-Polski-Prusa tut ja brav.

Jetzt spamen wir mal nicht sondern beobachten den Meister bei der Arbeit, pingelig genau ....



[toscdesign]

Ich habe mal beide Profile nebeneinander abgelichtet.

Jetzt mach mal meinen Voron nicht schlecht

Natürlich habe schon etwas gebaut und schon mal die Verbinder mit M6 Schrauben und passenden 3030 Drop In Nuts versehen:

Oha,
da muss ich mich ranhalten, nicht das du noch vor mir fertig wirst

Ich weiß, aber wie du bestimmt gelesen hast sind meine Vorons abgesoffen. Die Versicherung lässt mich aktuell nix anrühren.
Filament ist übrigens da :/

Ja das ist wirklich ärgerlich, schade um die schönen Drucker

Sollten alle Stricke reißen kann ich ja auch was Resin drucken. Oder nochmal PETG, die haben ja auch lange gehalten.

Ich denke jeder würde dir notfalls was drucken.
Ich kann dir auch Teile zumindest aus PETG drucken, hab ja noch meinen Bettschubser.

Meld dich einfach bei uns, wir bekommen das schon hin



[Ahrimaan]

Jetzt mach mal meinen Voron nicht schlech

Alleine vom Platzbedarf sind die Vorons DEUTLICH effektiver ! Ich mag meine Vorons , nur schwimmen könne se nicht :P

da muss ich mich ranhalten, nicht das du noch vor mir fertig wirs

Plan ist Ende Januar damit zu drucken , halt dich ran



[Morpheuz]

Alleine vom Platzbedarf sind die Vorons DEUTLICH effektiver ! Ich mag meine Vorons , nur schwimmen könne se nicht :P


Plan ist Ende Januar damit zu drucken , halt dich ran

Naja mit noch mehr Alu wird die Ratte aber auch trotz dem Namen noch weniger schwimmfähig werden :/



[toscdesign]

Ich mag meine Vorons , nur schwimmen könne se nicht :P

Das wär doch mal ein Projekt

Plan ist Ende Januar damit zu drucken , halt dich ran

Das werde ich nicht schaffen, da hab ich einfach zu wenig Zeit



[Ahrimaan]

Naja mit noch mehr Alu wird die Ratte aber auch trotz dem Namen noch weniger schwimmfähig werden :/

YES, dafür dichte ich den so ab, dass da nix rein läuft :P
Ne im Ernst, dieses mal baue ich einen Tisch für die, schön Massiv



[Morpheuz]

YES, dafür dichte ich den so ab, dass da nix rein läuft :P
Ne im Ernst, dieses mal baue ich einen Tisch für die, schön Massiv

Massiver tisch habe ich jetzt net, aber ich hab noch Arbeitsplatte von Küche über und habe davon was genommen. Und habe mir Wandanker gekauft, die muss ich noch anbringen. Der Tisch geht nun von Wand links bis rechts im Zimmer durch. Wird rechts und links verankert und zwei oder dreimal über die Länge. Unter die Ankerplatten drucke ich dünne unterlagen aus TPU damit da auch ja nix Geräusche macht.



[Ahrimaan]

So gestern nicht mehr so viel gemacht.
habe die Druckteile für die Enclosure mit Schrauben, Muttern und Magneten versehen.
Und , oh junge, die Kleckern nicht, die Klotzen: Neodynium 10x4mm Magneten, jeweils zwei. Man kriegt die Teile kaum auseinander



[toscdesign]

Und , oh junge, die Kleckern nicht, die Klotze

Deshalb kostet dein Bausatz ja auch quasi das doppelte vom Voron und der Drucker ist dabei noch kleiner 😉

Hast du dir Teile selbst gedruckt oder waren die dabei?



[Ahrimaan]

Deshalb kostet dein Bausatz ja auch quasi das doppelte vom Voron und der Drucker ist dabei noch kleiner 😉

Hast du dir Teile selbst gedruckt oder waren die dabei?

Die waren dabei , deutlich billiger als selber drucken



[Ahrimaan]

doppelte vom Voron

Hängt auch immer vom Kit ab.
Die Qualität ist schon, gerade bei den Rails über dem von LDO und das kriegst du in D nicht unter 1400 Euro.
Und komm mir nicht mit den China Kits Da tausche ich auch immer für 4-500Euro aus :P



[Morpheuz]

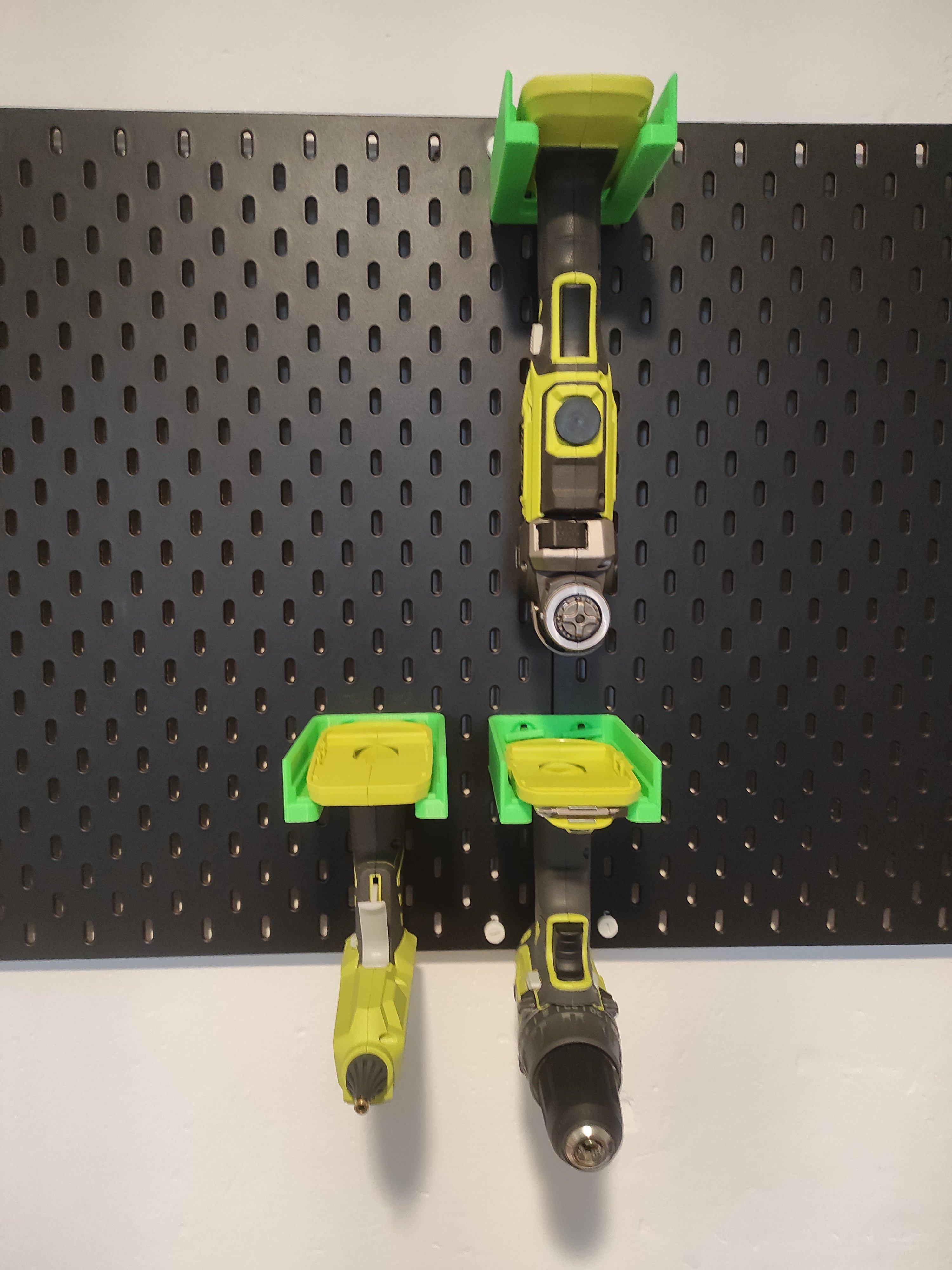

Die Farbe sieht sich wie Sunlu Green. Hab ich als Halter für mein RYOBI Zeugs am Skadis(habe mir nur noch nicht mehr Halter fürs skadis gedruckt, kommt aber demnächst).

Wobei...nee wenn ich vergleiche sieht es eher aus wie die RYOBI Farbe. Du weißt net welches Filament die nutzen oder?

Beitrag automatisch zusammengeführt: 12.01.2024

Deshalb kostet dein Bausatz ja auch quasi das doppelte vom Voron und der Drucker ist dabei noch kleiner 😉

Hast du dir Teile selbst gedruckt oder waren die dabei?

Wobei finde zwischen 300 und bspw 500er liegen gar nicht so viele Euro. Die Restliche Hardware ist da dann eher teurer.



[Ahrimaan]

weißt net welches Filament die nutzen oder?

Was eigenes zugekauftes und es gibt die Farbe als ABS bei Nobufil Lime green

EDIT: https://www.nobufil.com/product-page/abs-filament-lime-green



[Ahrimaan]

Und der Rahmenbau beginnt !
Habe schon seit Voron Zeiten Winkel die man abklemmen kann, hilft ungemein !



[toscdesign]

Hätte ich das vorher gewusst, das es sowas gibt 😢



[pwnbert]

• - 1x Phaetus Rapido 2.0 Plus UHF Hotend - Black - 1.75mm - 24V
• - 1x LGX Lite Extruder V2 by Bondtech

Ist das die Kombination, die man will?
Es gibt ja so viel... tu mir da immer schwer beim RatRig.

Gerade das Wideboy Kit zusammengeklickt, mh so 400-450€, je nach dem.
Da kommt man dann wohl auf ca. 2k€ Budget. Happig für eine Bastelbude. Aber geht schon, wofür führt man denn ein bescheidenes Basement-Dweller Leben?
Aber ohne IDEX macht für mich ein neuer Drucker einfach keinen Sinn.



[Ahrimaan]

Rapido 2 : Unbedingt !
LGX Lite: Lieber nen Orbiter, aber das Standard KIt war halt 20 % billiger als das Konfig Ding und deswegen nehme ich den



[toscdesign]

Rapido 2 : Unbedingt !
LGX Lite: Lieber nen Orbiter, aber das Standard KIt war halt 20 % billiger als das Konfig Ding und deswegen nehme ich den

Rapido HF oder UHF?

Den Orbiter 2.0 bekommt man immer mal wieder für um die 50€ im Angebot. Am besten noch den Filamentsensor OS2 für 15€ dazukaufen 👍



[Ahrimaan]

UHF

Dieses ! Wenn du nen High Speed Printer Printer hast sollte dich das Hotend nicht limitieren



[toscdesign]

Jupp, hab auch ein Rapido UHF aber die 1. Generation 👍



[Ahrimaan]

So , etwas weiter gebaut
Das Ding wird groß
