DAN & LianLi A4-H2O
- Ersteller bigdaniel
- Erstellt am
Gefreiterl
Banned

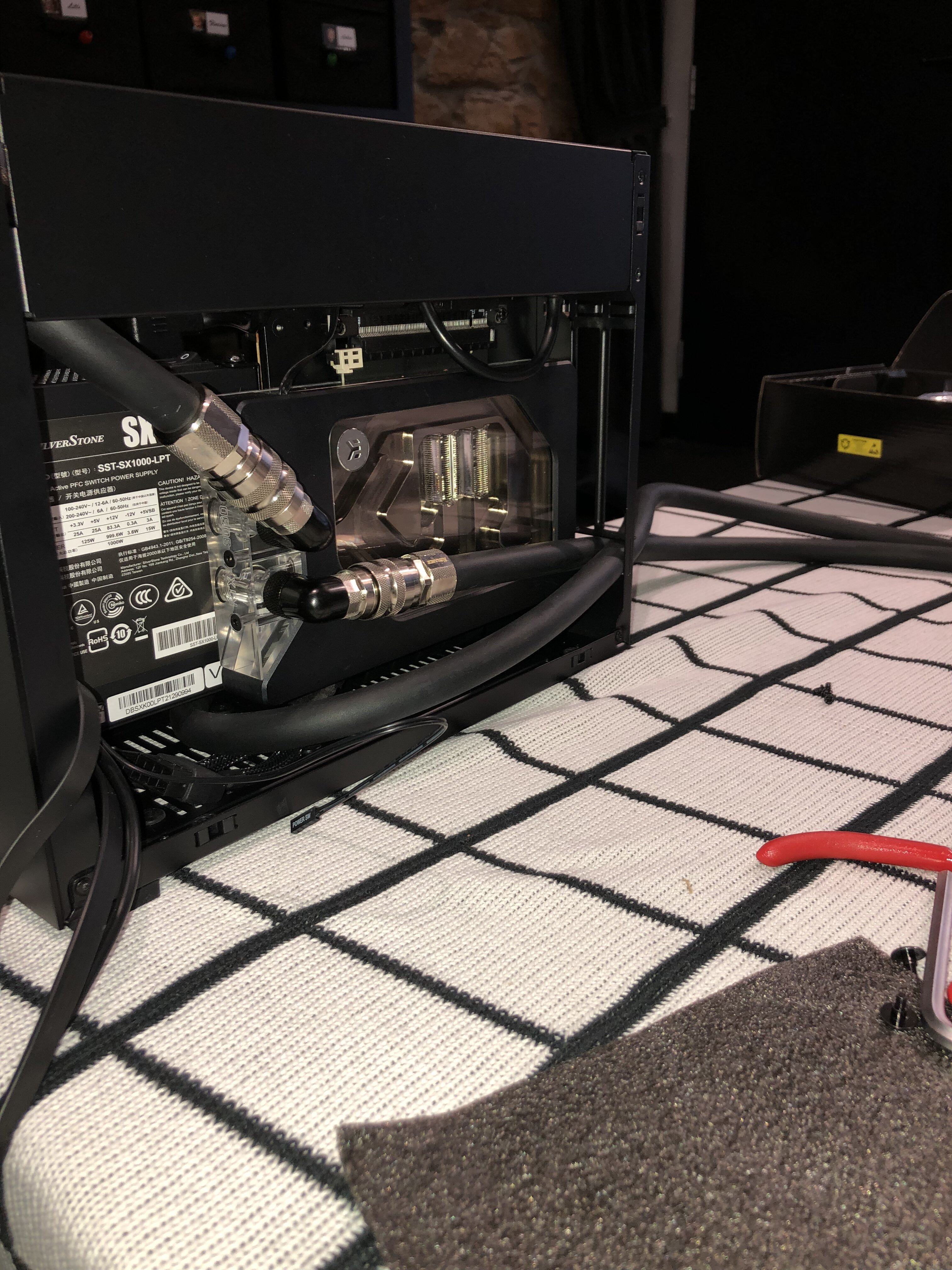

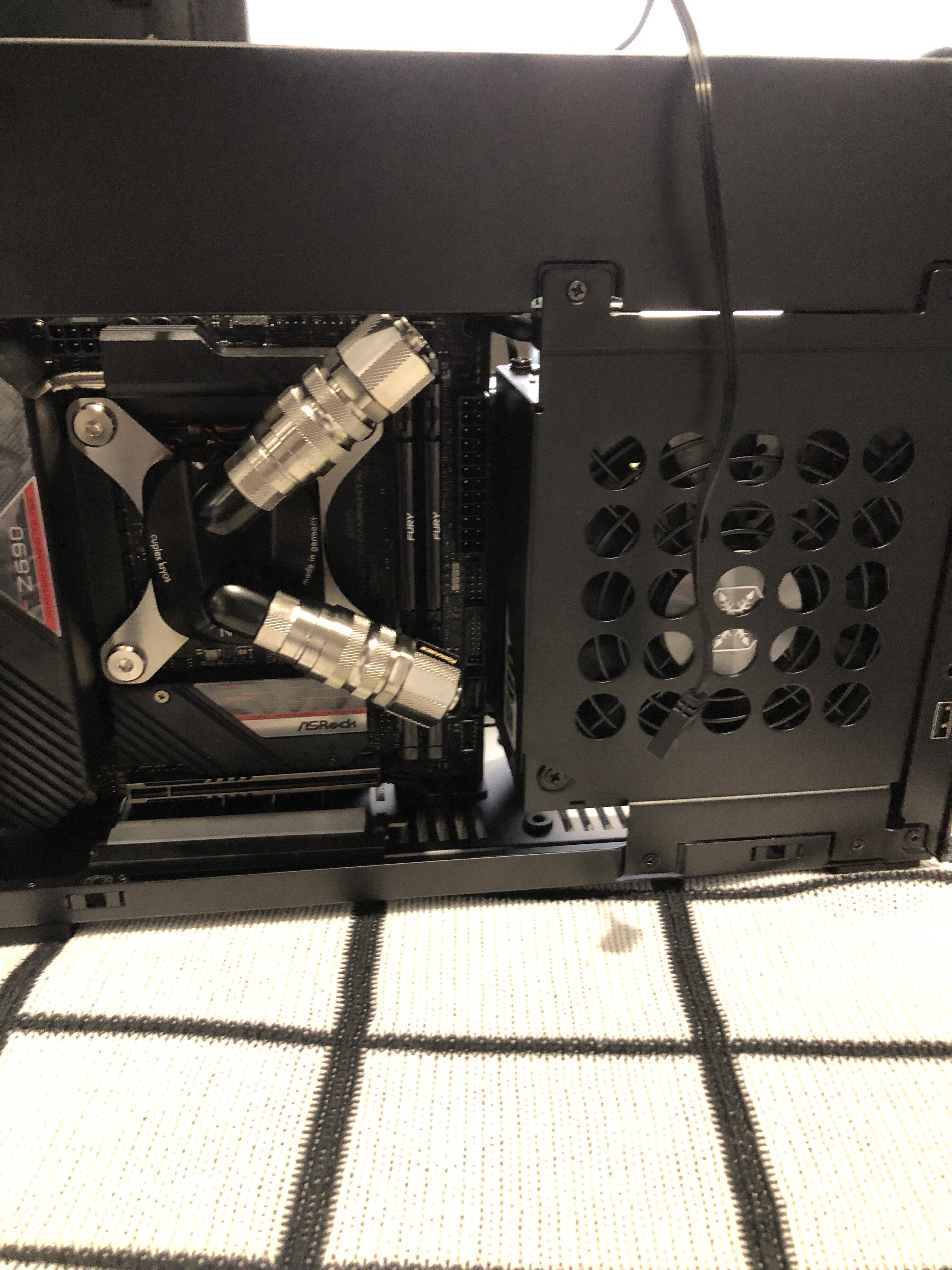

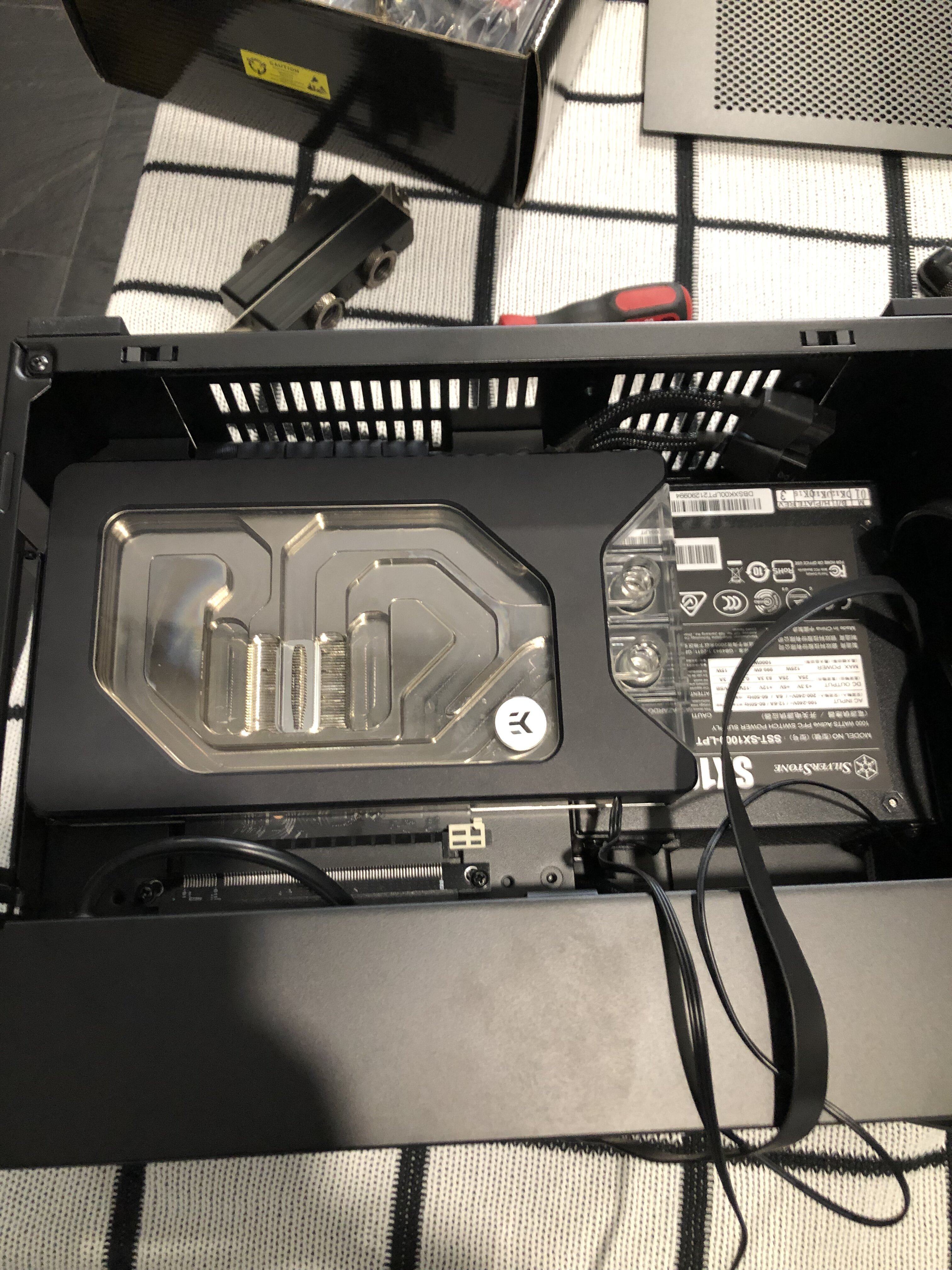

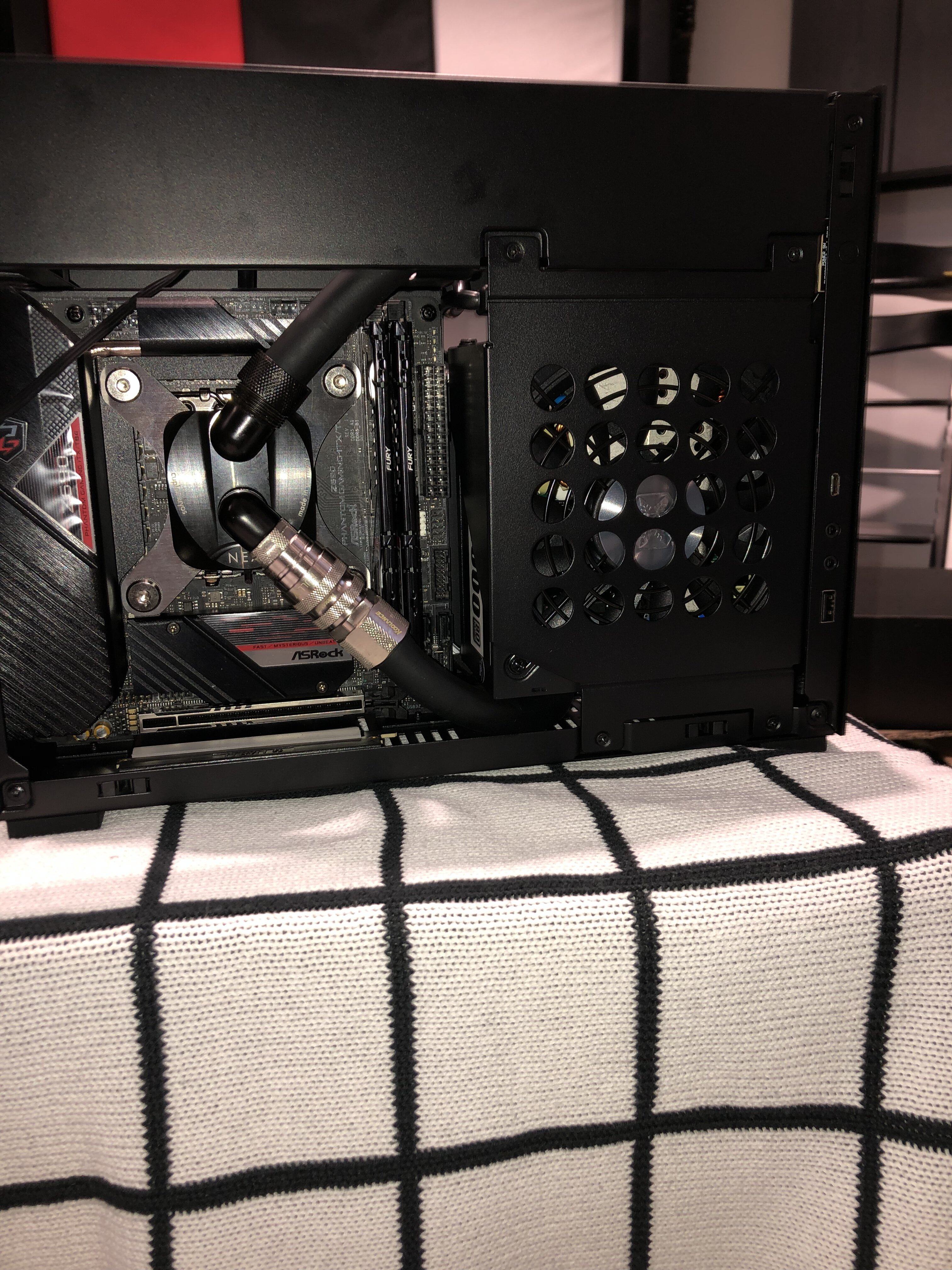

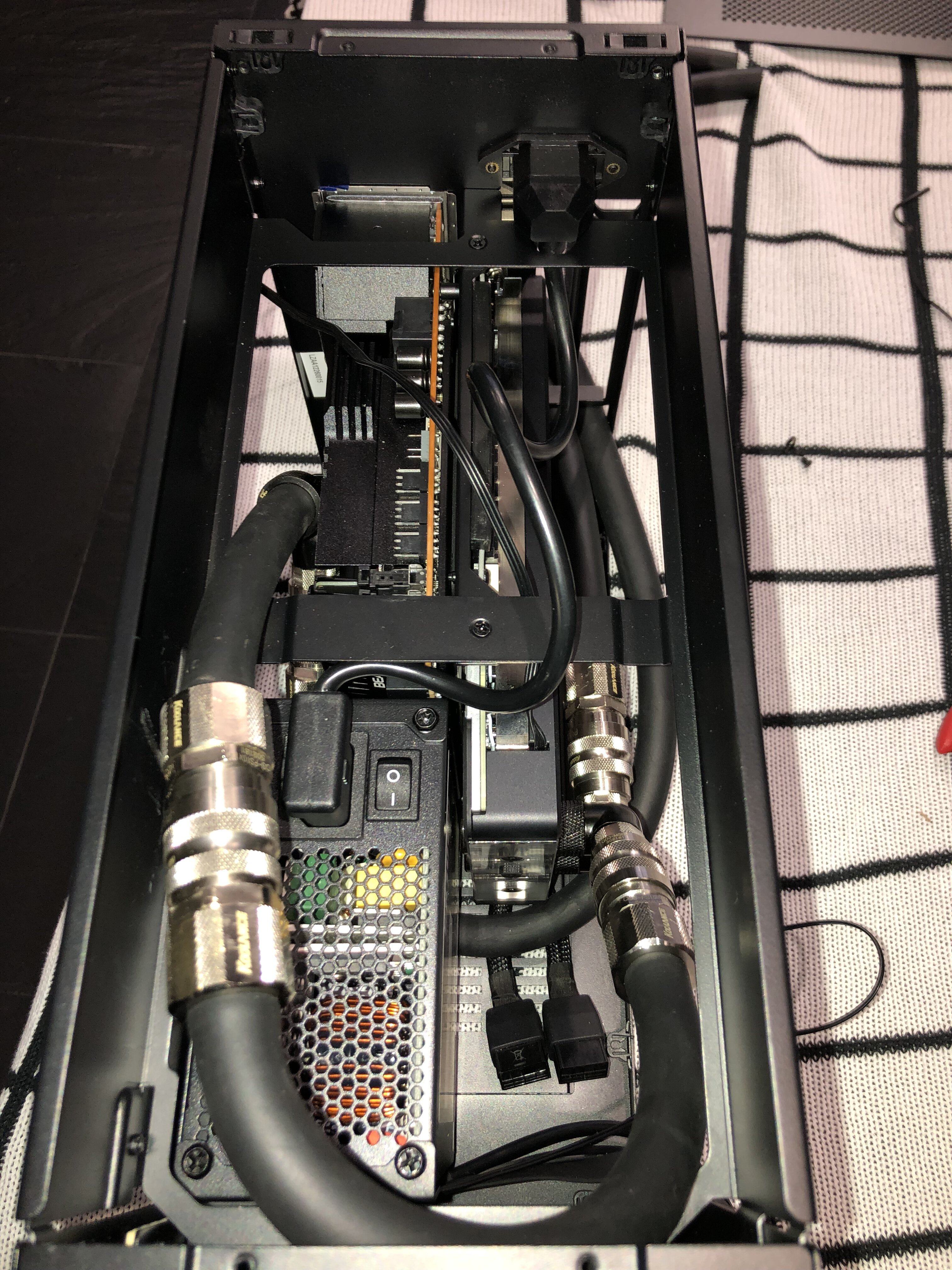

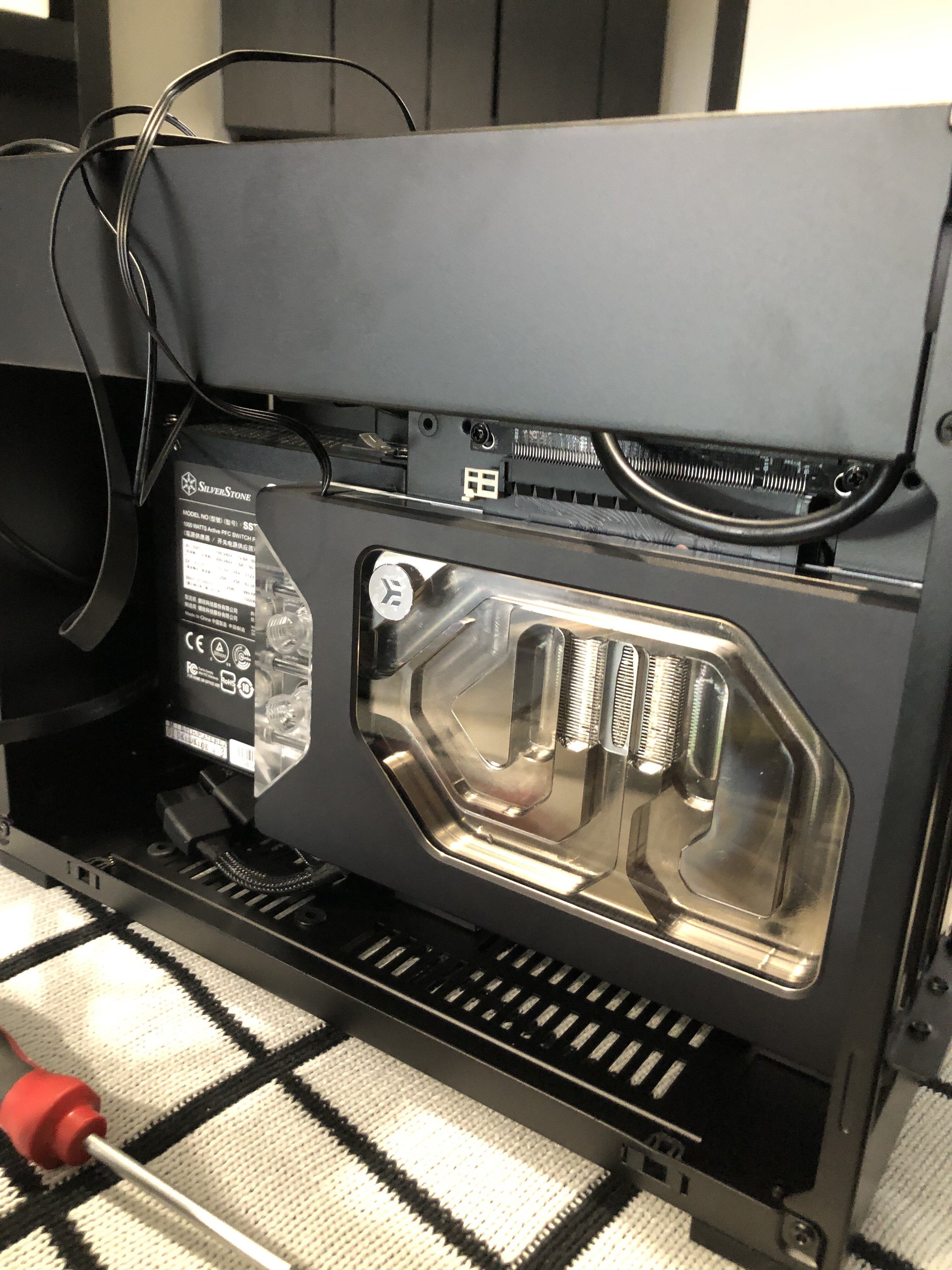

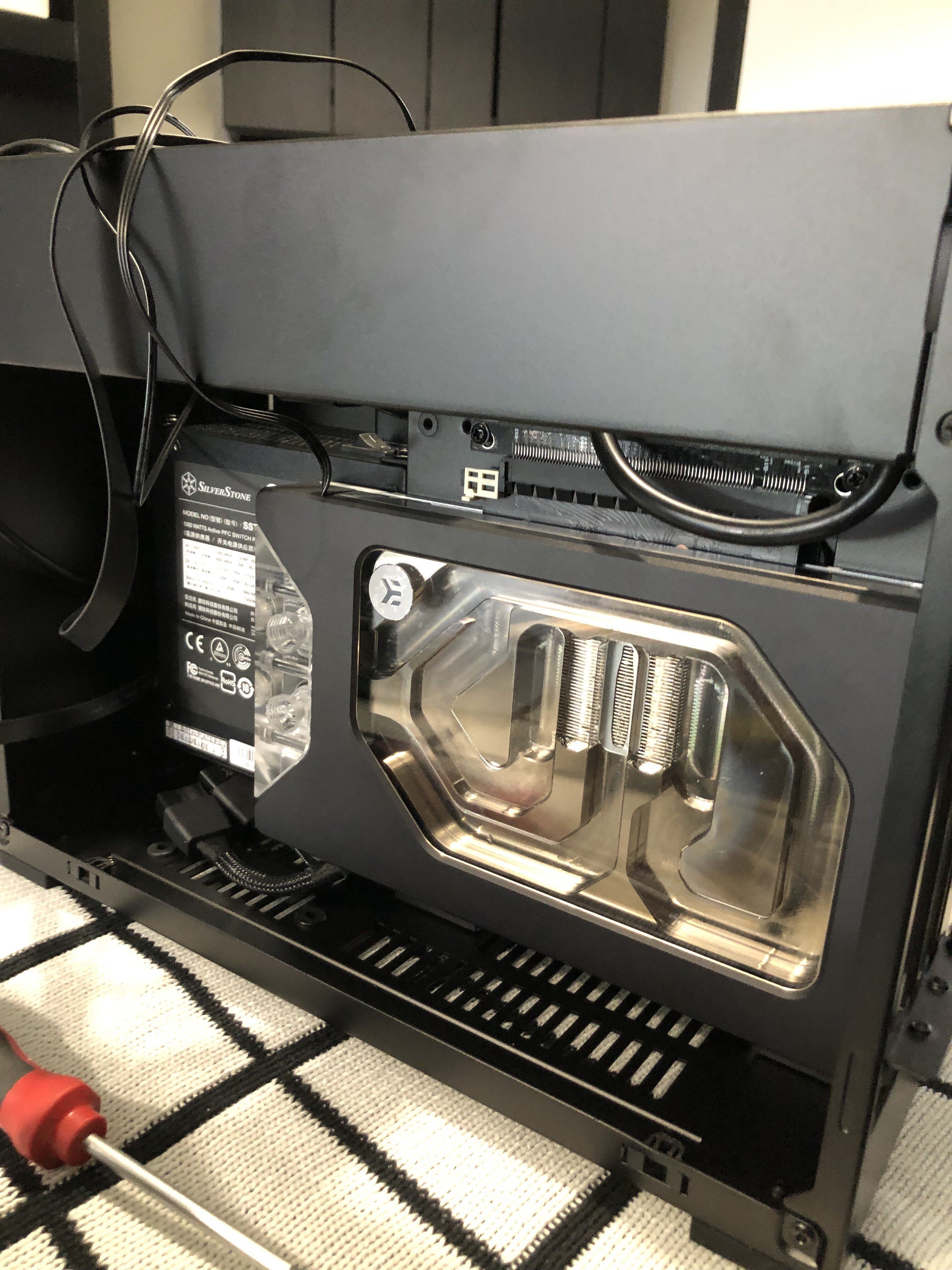

Habe jetzt mal verschlaucht und wollte euch mal fragen, ob ihr Verbesserungen hättet. Das Case geht so zu.
Mal sehen, wie das mit der Verkabelung wird.
Mal sehen, wie das mit der Verkabelung wird.
Anhänge
Gefreiterl
Banned

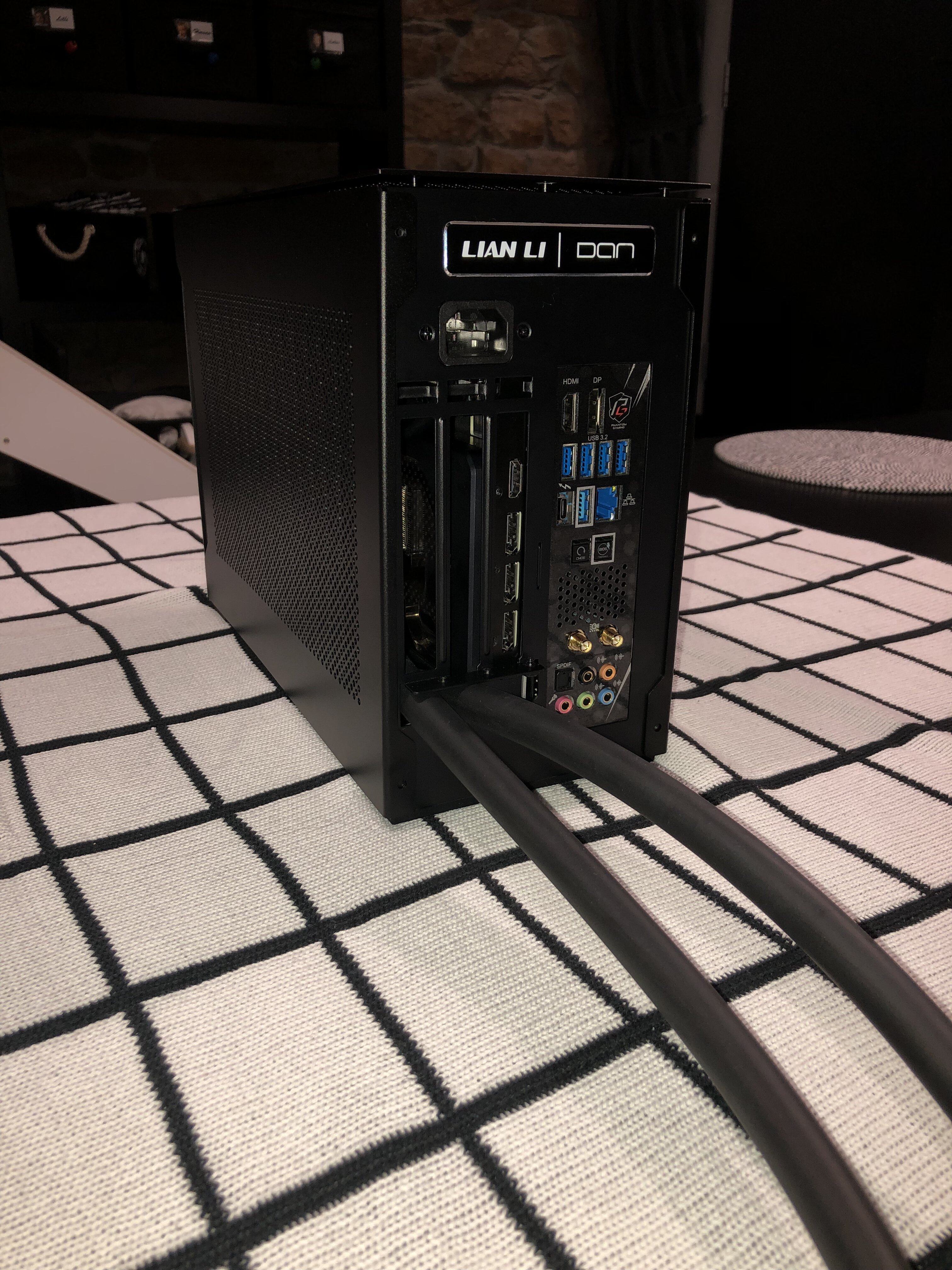

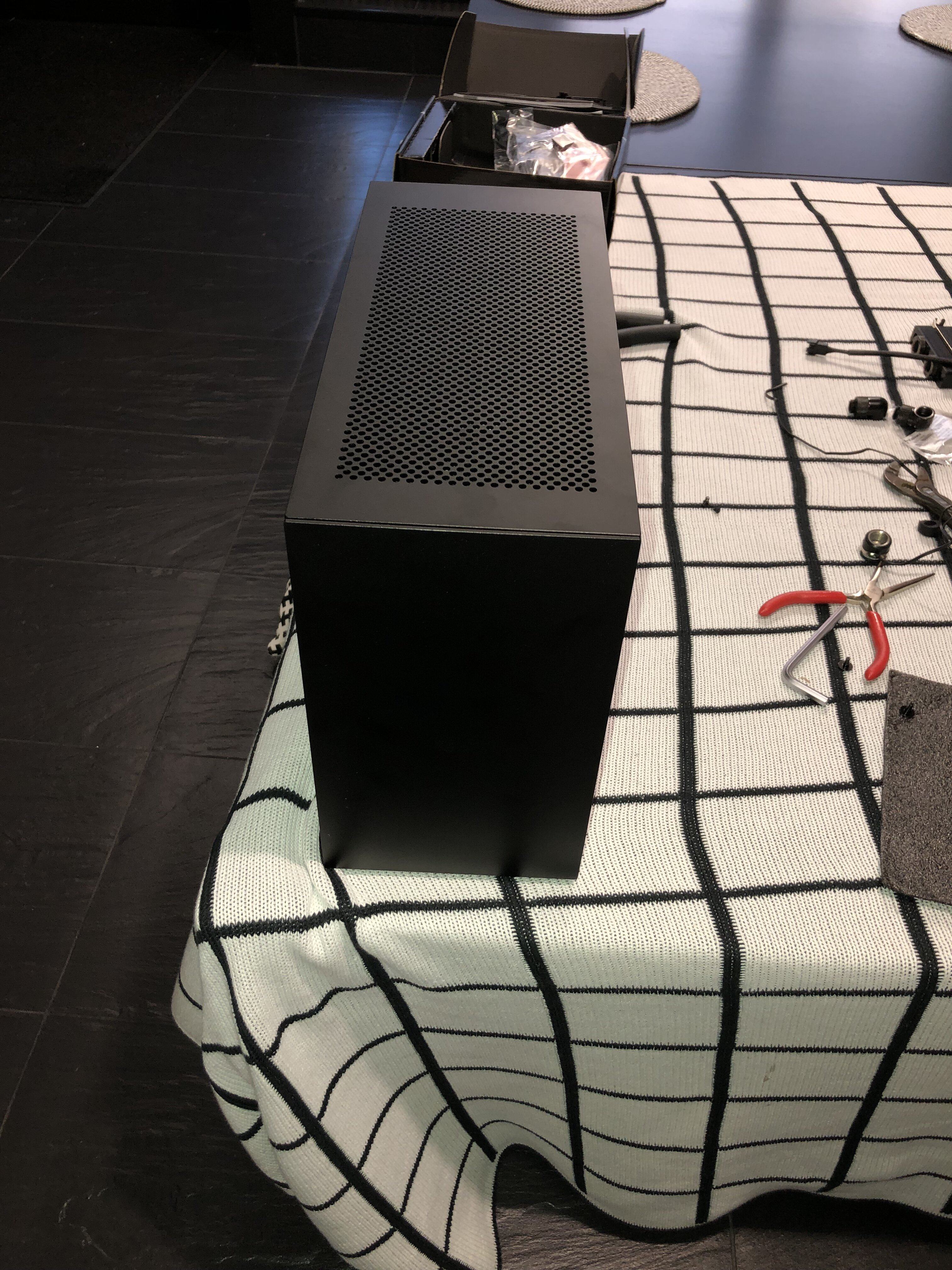

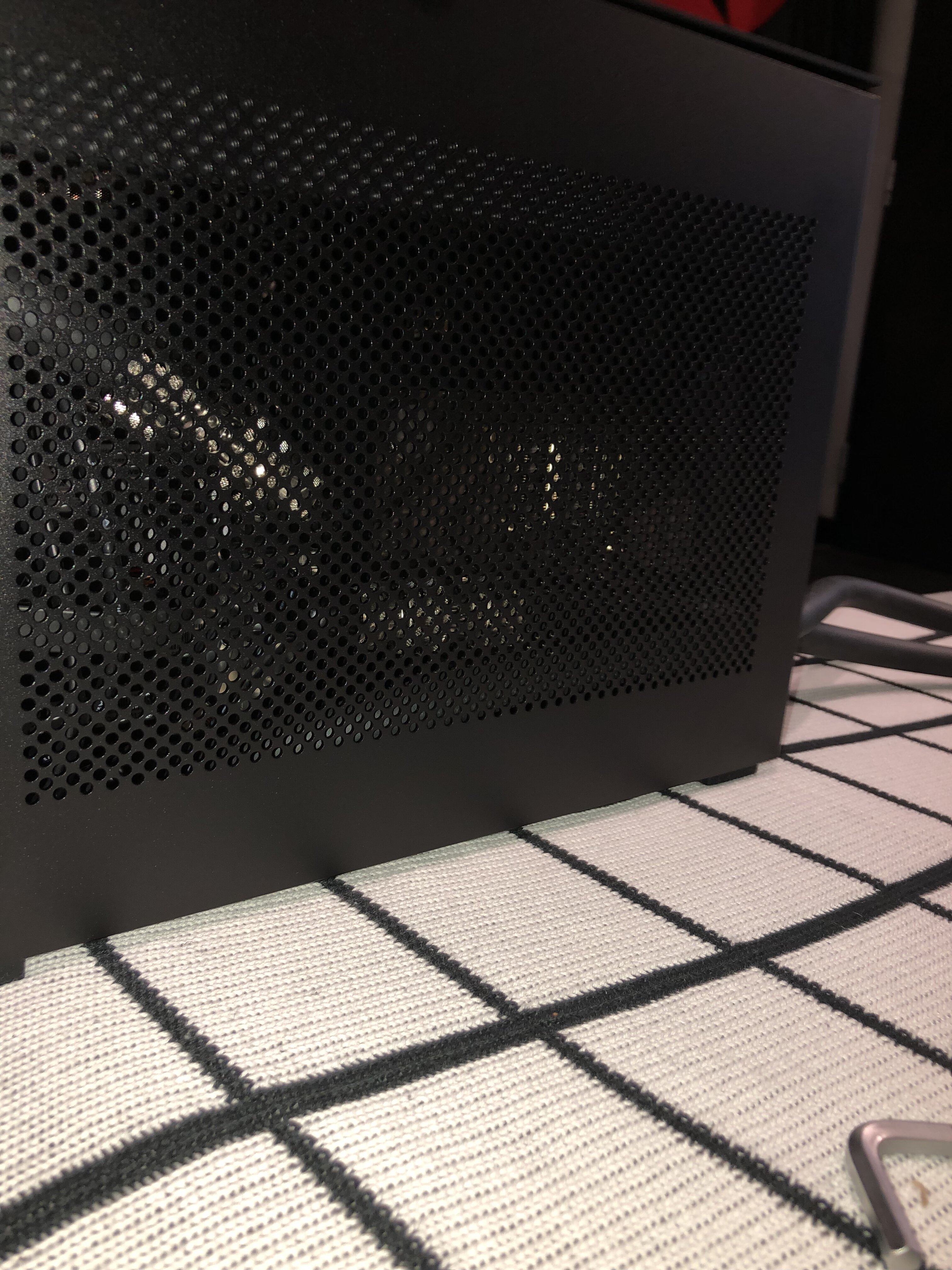

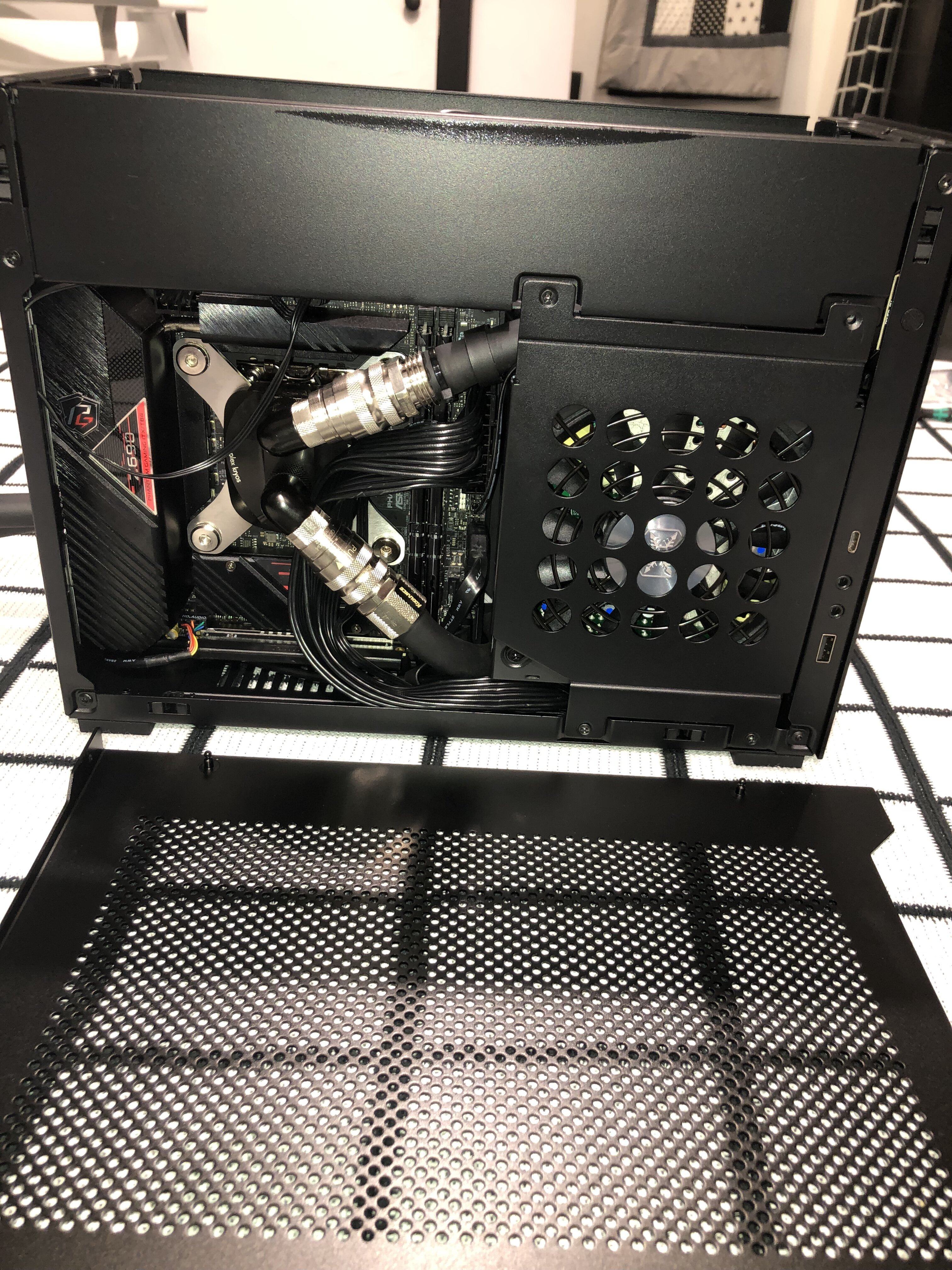

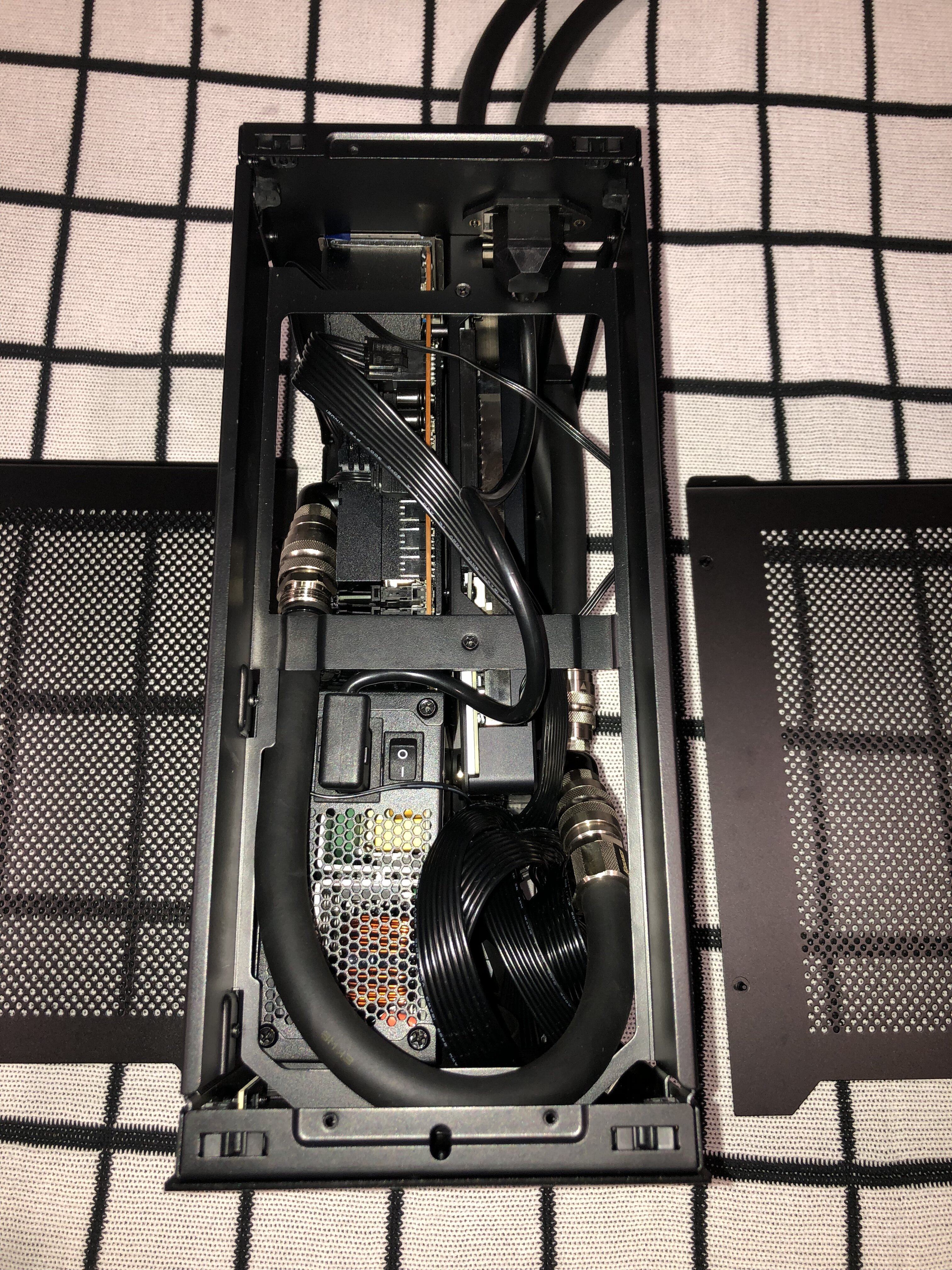

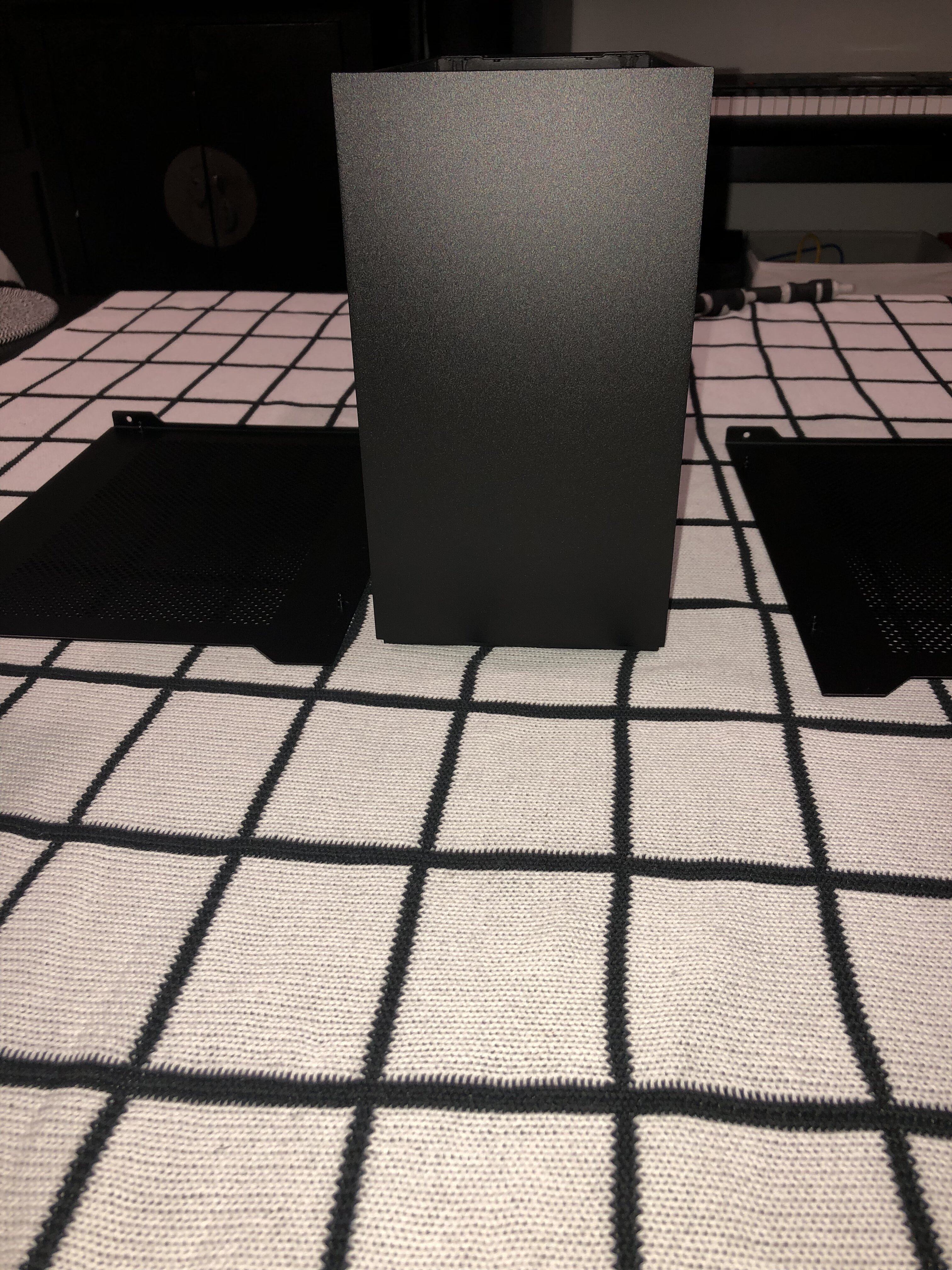

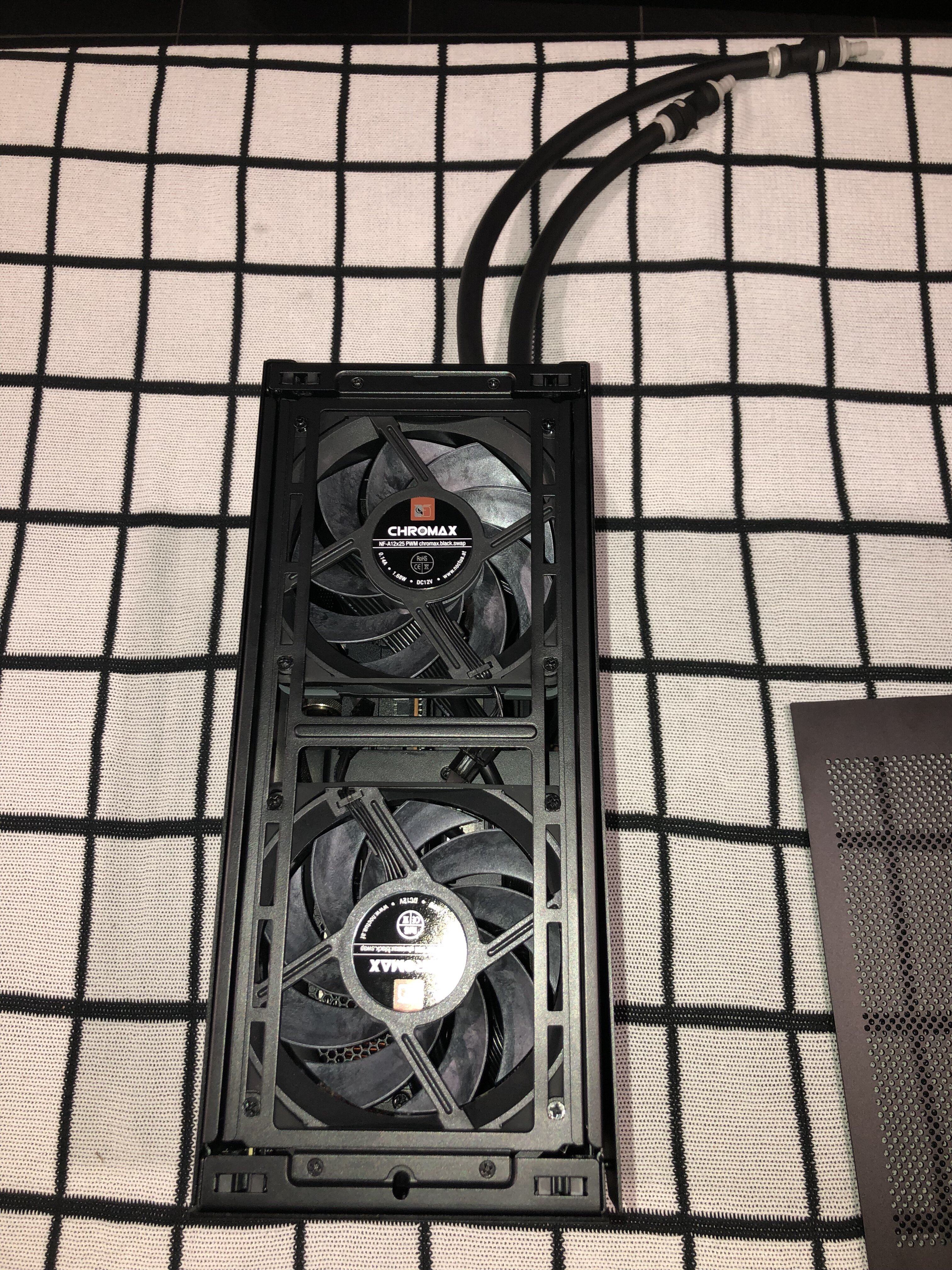

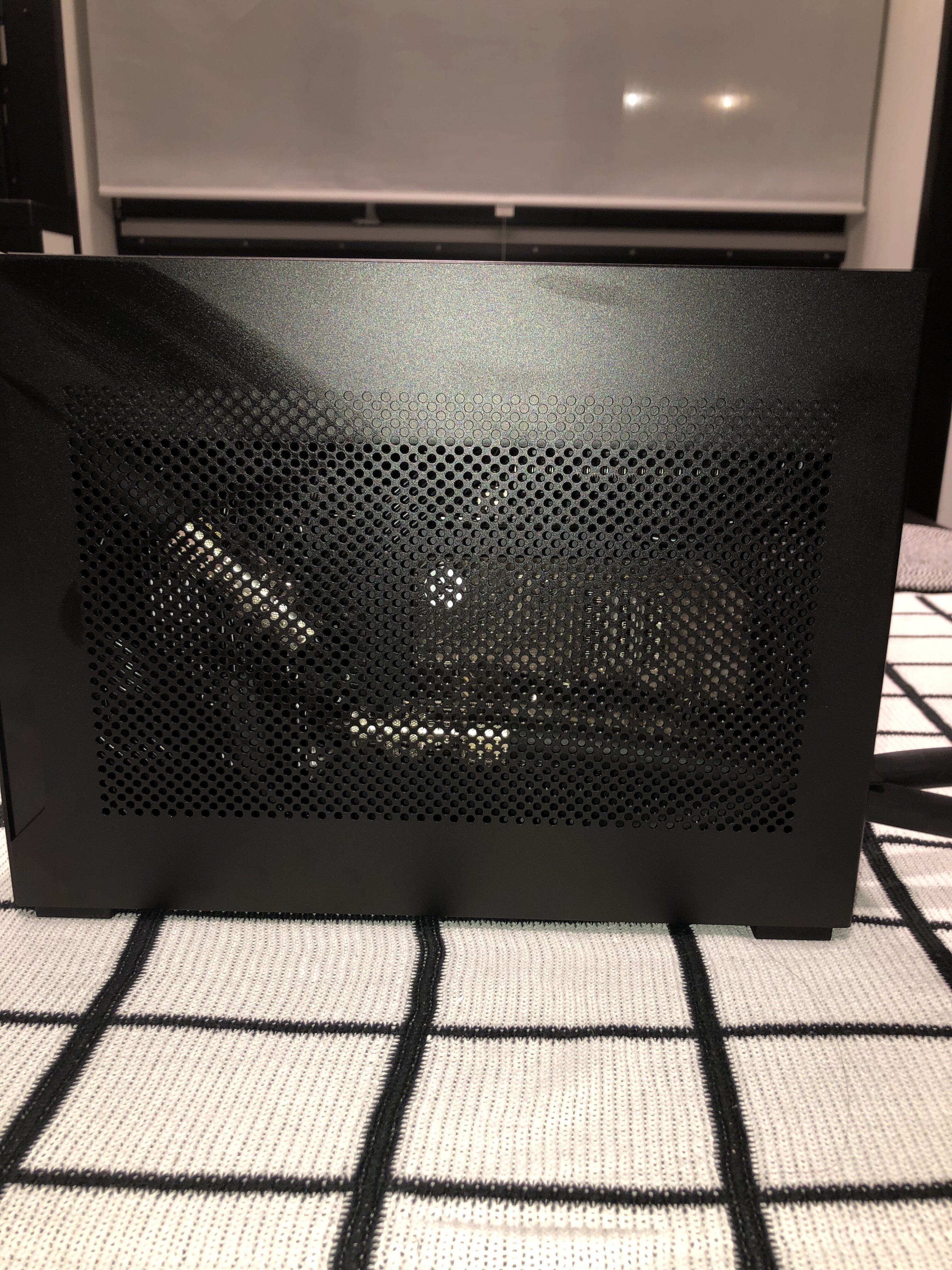

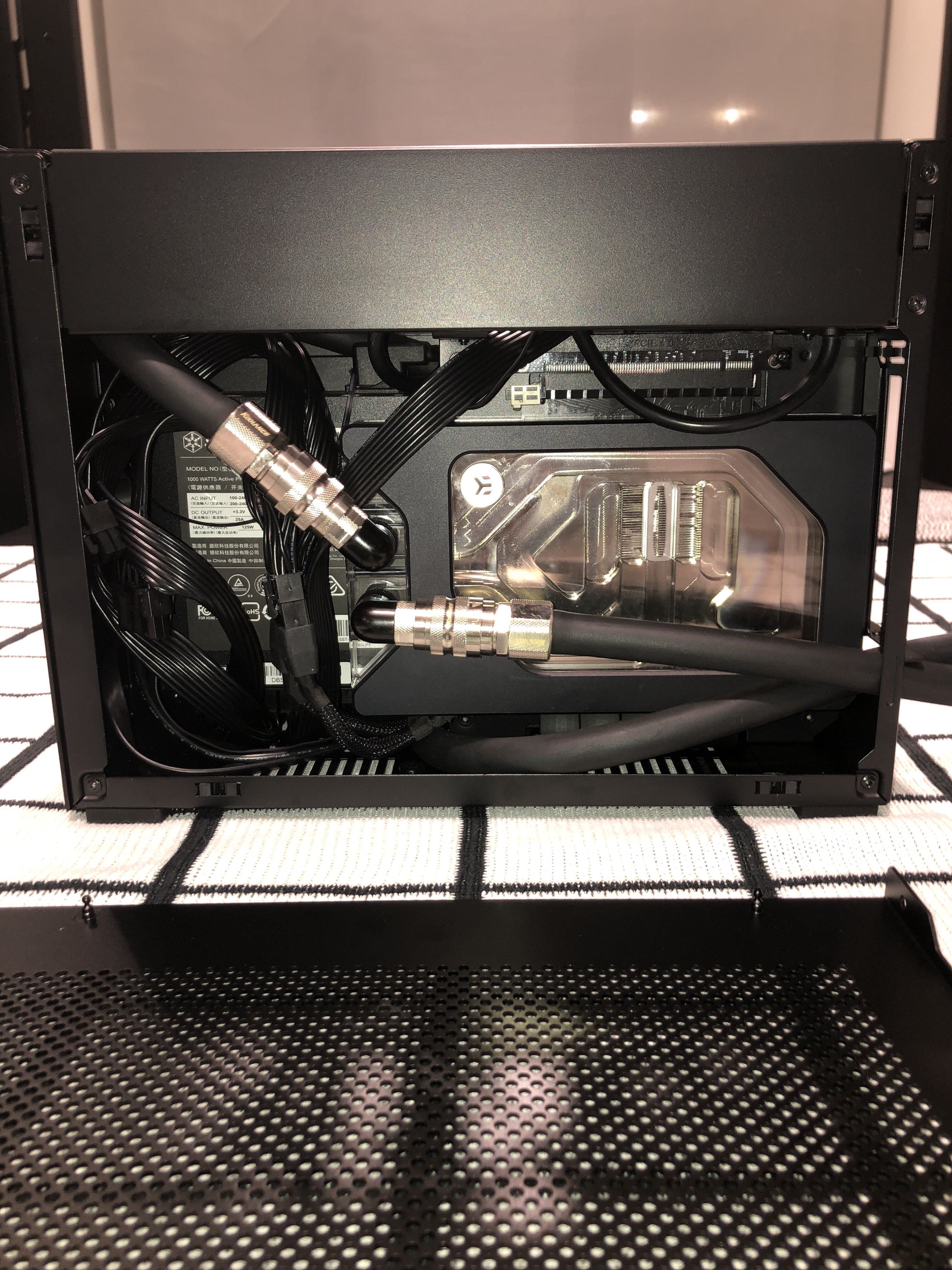

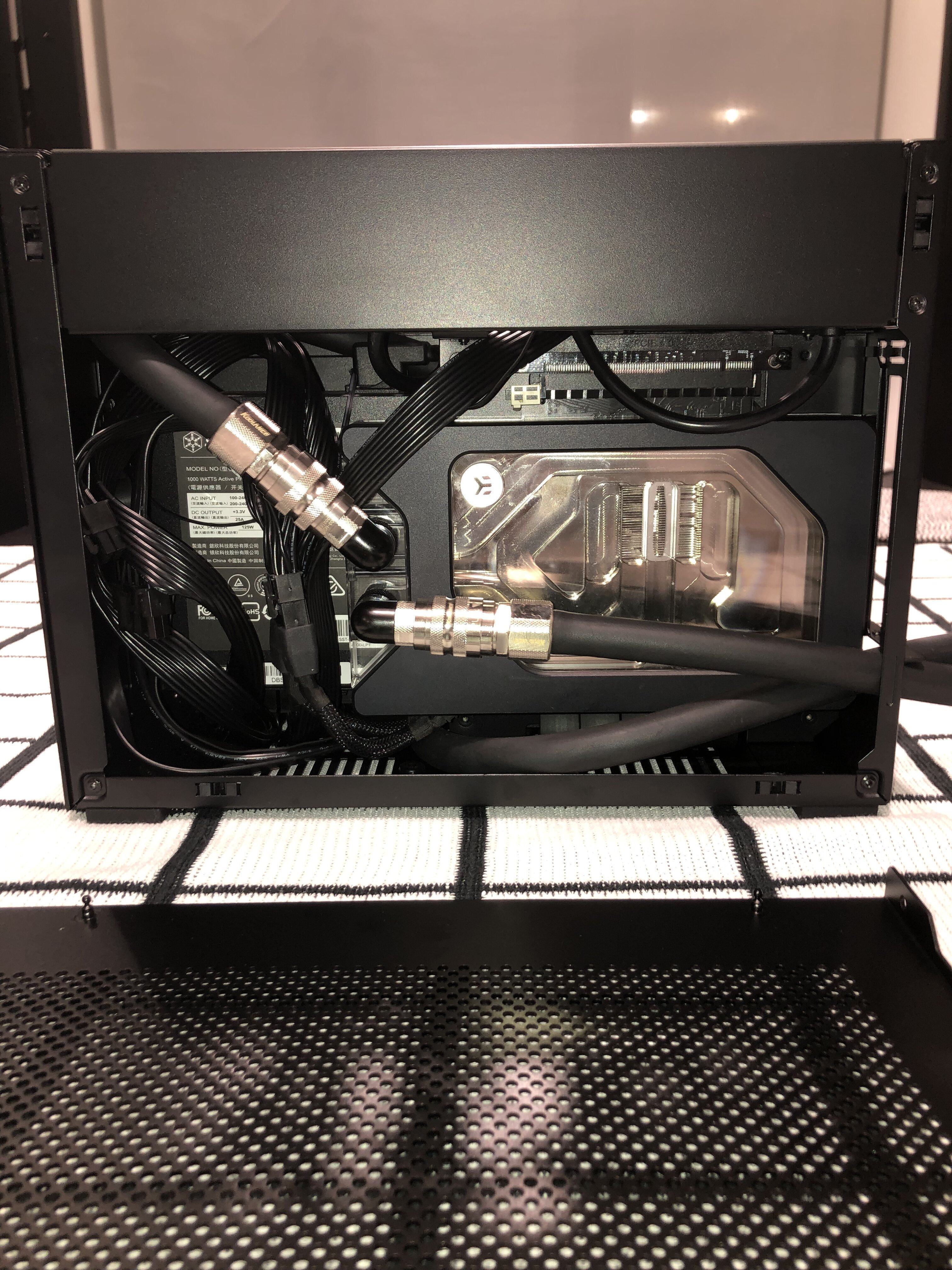

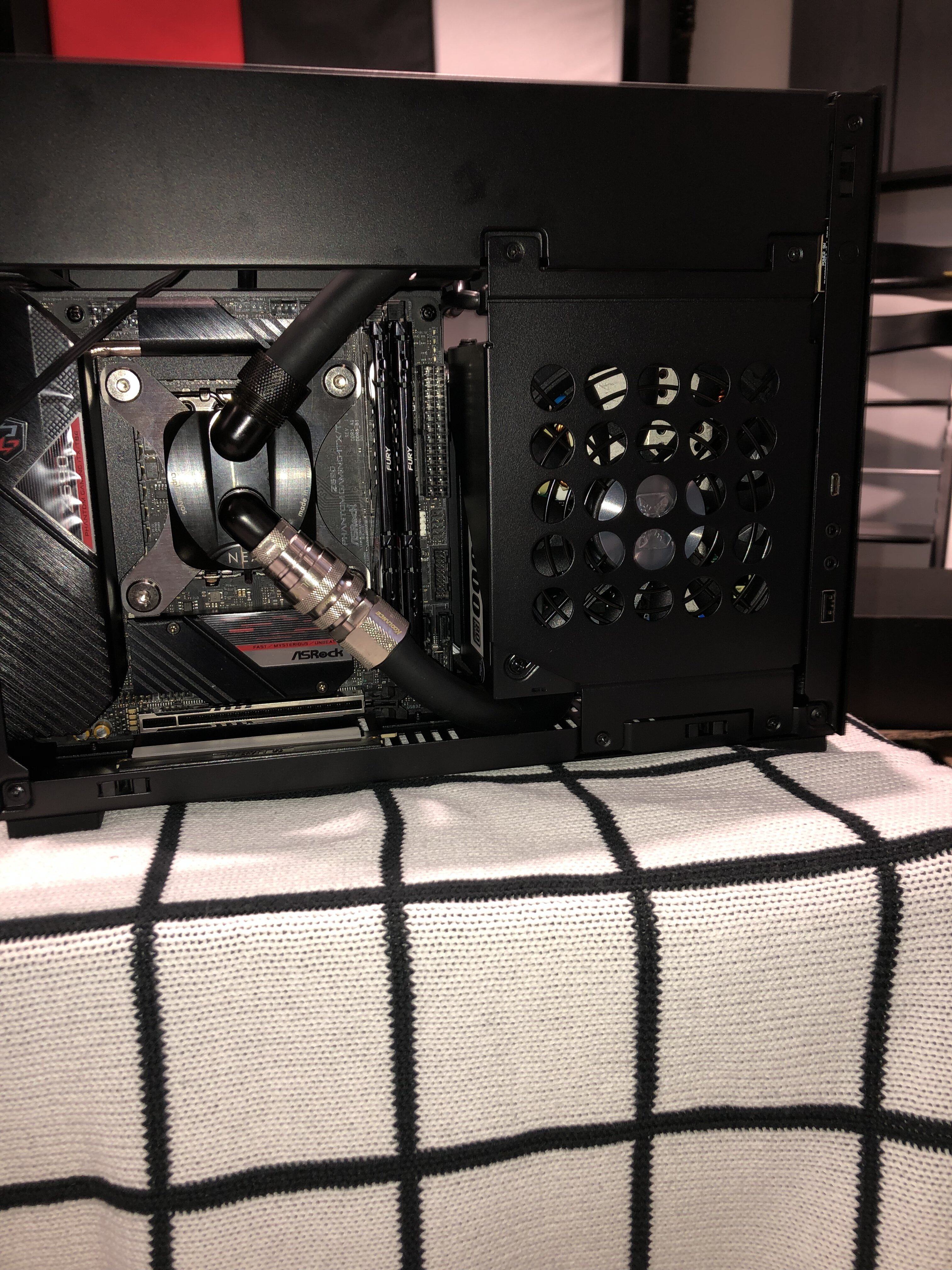

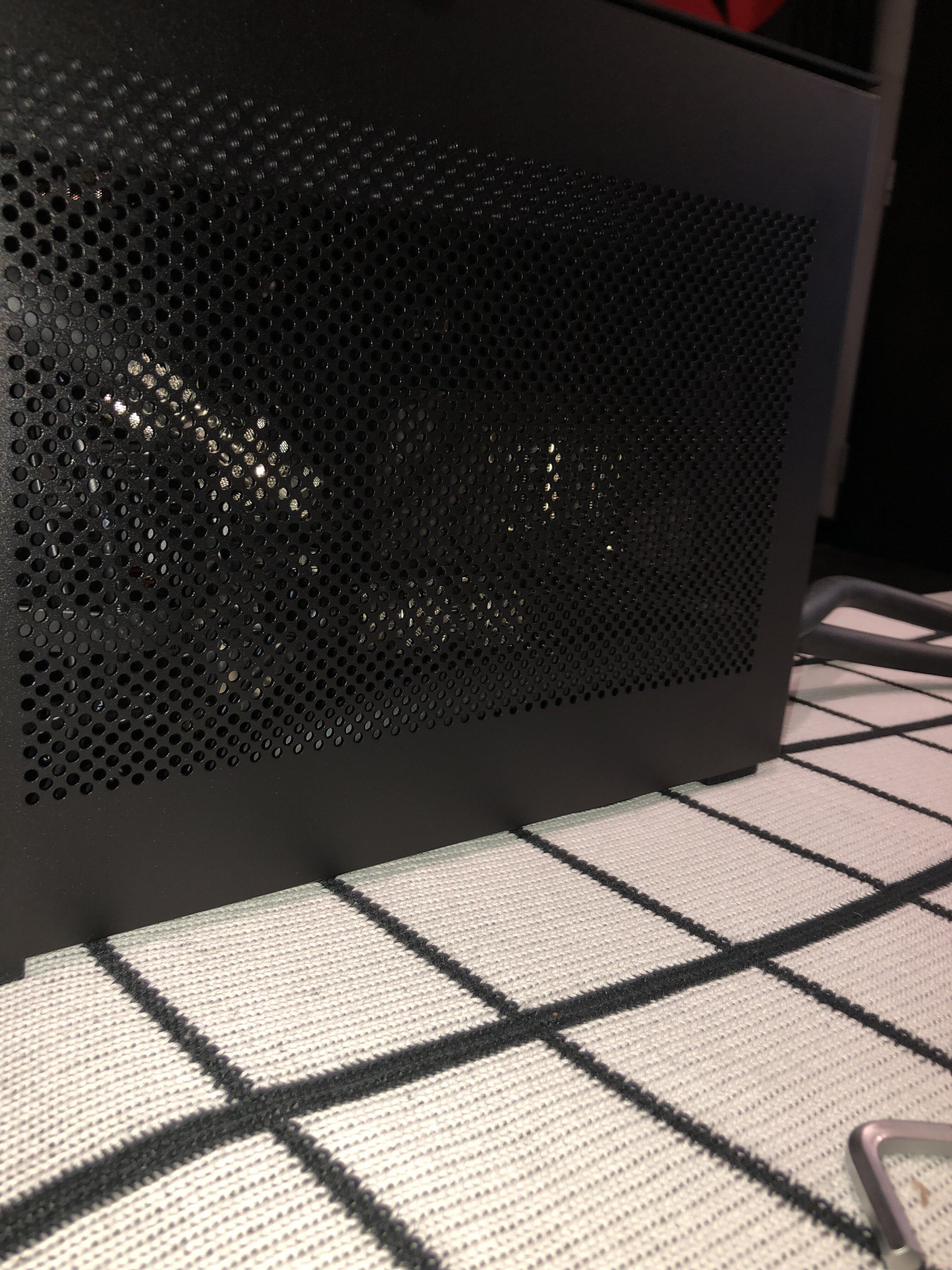

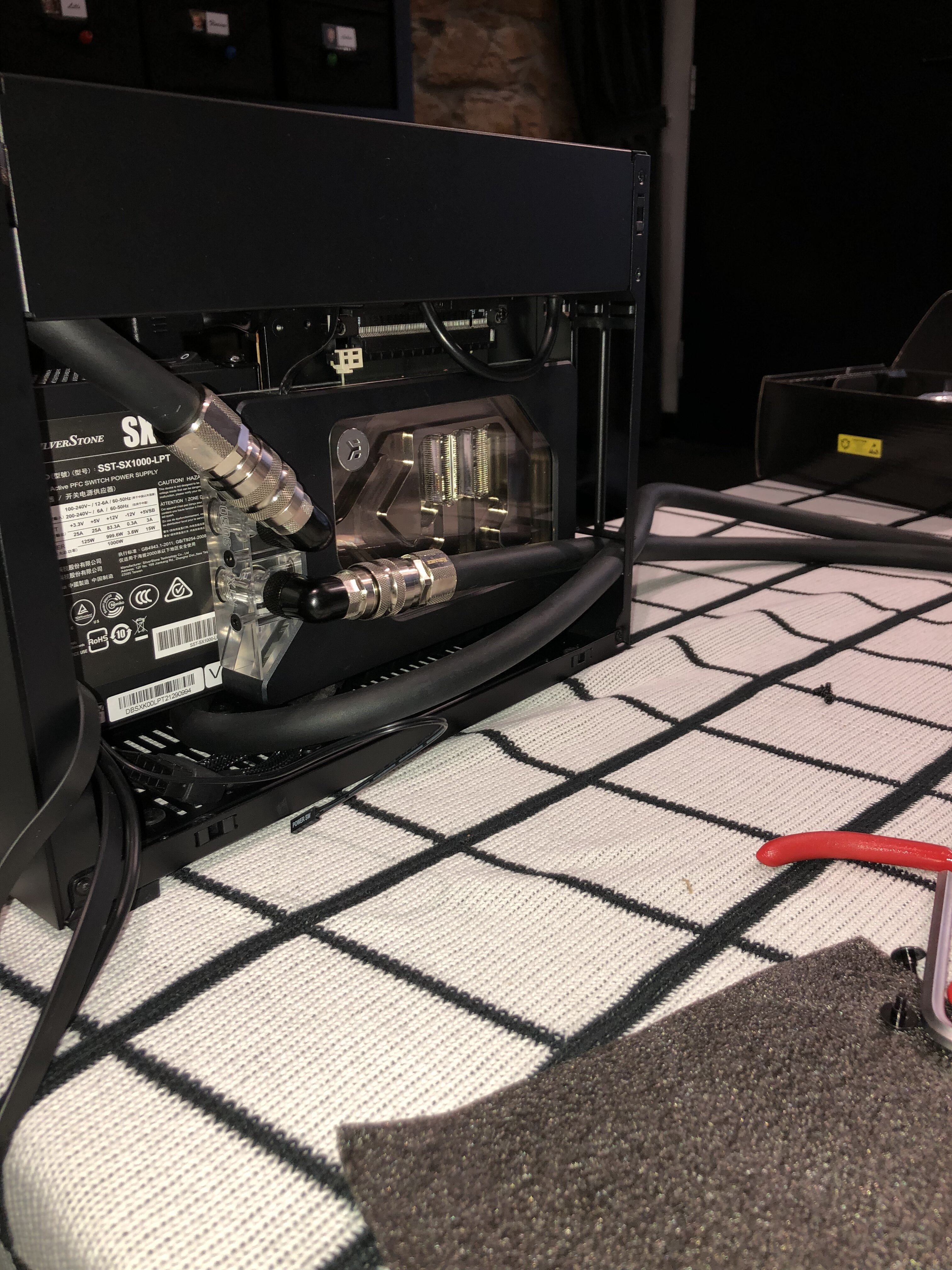

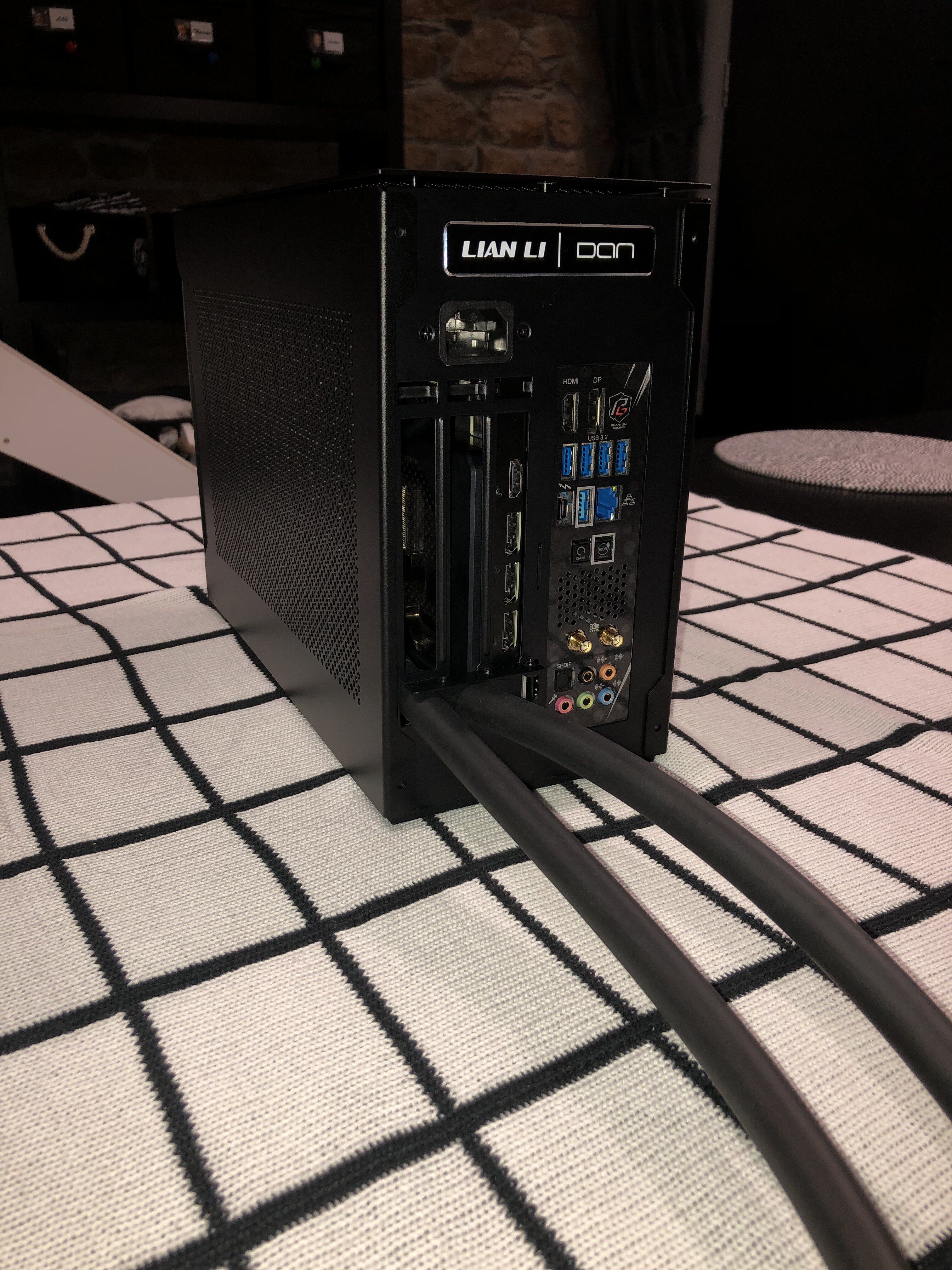

Sodele, wäre erstmal fertig.
Morgen den Mora drann und befüllen.
Denke, soo schlecht sieht das jetzt nicht aus.
Morgen den Mora drann und befüllen.
Denke, soo schlecht sieht das jetzt nicht aus.
Anhänge
-
8F7D4D14-6E6F-49FE-BA60-D2CC90D4C98F.jpeg -
D5849228-7B70-4DE0-838B-33661BE599A2.jpeg -
8D834F21-BA50-4EB4-951A-EC7162685498.jpeg -
A6074EF2-64E8-4A46-AD20-72BAF08C56CB.jpeg -
85E83F15-F252-44B8-A49C-9B396DD169F0.jpeg -
54C9B3E3-363E-4556-86CF-8B6BF7883B20.jpeg -
29BFE886-9164-4362-923C-7719BD26C97B.jpeg -
8EFCE762-62CD-49FC-9471-16E57B87D060.jpeg -
5A2D3769-D9E2-4431-B6C4-33C887575A7D.jpeg -
B184E6F7-6A10-4FE2-BF51-4826A277E870.jpeg -
41D9299E-031C-4FB7-A3EB-5CEE1AD1A2BC.jpeg -
9F5160DB-9487-463C-8A95-C86C9D948F4B.jpeg -
1A30C332-F6C8-4F7F-89D4-733C01BEA9E0.jpeg -
Zuletzt bearbeitet:
lamy28
Enthusiast
- Mitglied seit
- 28.09.2012
- Beiträge
- 3.335
@Gefreiterl Zufrieden mit dem Silverstone SFX-L?
@bigdaniel Ist das Emblem (Typenschild) auf der Rückseite geklebt? Kann man das entfernen?
@bigdaniel Ist das Emblem (Typenschild) auf der Rückseite geklebt? Kann man das entfernen?
Gefreiterl
Banned
Bis auf die engen Platzverhältnisse kann ich nichts nachteiliges berichten.
lamy28
Enthusiast
- Mitglied seit
- 28.09.2012
- Beiträge
- 3.335
Danke.
Wie sieht es mit der Lautstärke des Lüfters aus?
Gefreiterl
Banned
Unter Last unhörbar. War selbst überrascht.
Gefreiterl
Banned
Gerne
Quingi 1603
Experte
- Mitglied seit
- 04.02.2015
- Beiträge
- 348
Hallo,
Bin am überlegen von meinen dan a4 auf das lian li a4 h2o umsteigen. Meine 6900xt ist 322mm lang vielleicht 1-2 mm länger, sind die 322 beim h2o wirklich das absolute maximum?
Und zieht die 240er aio (radi) nicht fast die komplette warme luft der Grafikkarte (custom 6900xt ) . Hat da schon mal jemand was probiert mit einen kleinen trennblech, oder 3d druck teil. Das die karte die warme Luft im oben drittel der seitenwand ausbläst.Und der radi fast nur über die Mainboard seite die luft ansaugt.
Lg
Bin am überlegen von meinen dan a4 auf das lian li a4 h2o umsteigen. Meine 6900xt ist 322mm lang vielleicht 1-2 mm länger, sind die 322 beim h2o wirklich das absolute maximum?
Und zieht die 240er aio (radi) nicht fast die komplette warme luft der Grafikkarte (custom 6900xt ) . Hat da schon mal jemand was probiert mit einen kleinen trennblech, oder 3d druck teil. Das die karte die warme Luft im oben drittel der seitenwand ausbläst.Und der radi fast nur über die Mainboard seite die luft ansaugt.
Lg
JACKxBAUER
Enthusiast
- Mitglied seit
- 20.10.2004
- Beiträge
- 439
Hat hier jemand Erfahrung mit dem A4-H20 und einer ca. 58mm hohen Grafikkarte?
Ich hatte mal ein DAN A4 mit einer Grafikkarte die nur noch 2-3mm Abstand zur Seitenwand hatte.
Sobald die Lüfter der Grafikkarte starteten, erzeugte das ein fürchterliches Pfeifen an der Seitenwand.
Ohne Seitenwand entsprechend deutlich leiser.
Sind die Löcher beim A4-H20 grösser, so dass sowas nicht passieren sollte?
Ich hatte mal ein DAN A4 mit einer Grafikkarte die nur noch 2-3mm Abstand zur Seitenwand hatte.
Sobald die Lüfter der Grafikkarte starteten, erzeugte das ein fürchterliches Pfeifen an der Seitenwand.
Ohne Seitenwand entsprechend deutlich leiser.
Sind die Löcher beim A4-H20 grösser, so dass sowas nicht passieren sollte?
JACKxBAUER
Enthusiast
- Mitglied seit
- 20.10.2004
- Beiträge
- 439
@jjglobal
Mit 61mm drückt die Seitenwand direkt auf die Grafikkarte oder?
Wie sehen die Temps und vor allem die Lautstärke (RPM) unter Last aus?
Hast du Bilder von deinem System? Würde ich zu gerne sehen.
Plane folgendes:
- RTX 4070 Ti (Eagle); RTX 4080/4090 FE
- B760I
- 13600K
- CPU Kühlung per Luft
- 2x 120mm NF-A12x25 oben
Mit 61mm drückt die Seitenwand direkt auf die Grafikkarte oder?
Wie sehen die Temps und vor allem die Lautstärke (RPM) unter Last aus?
Hast du Bilder von deinem System? Würde ich zu gerne sehen.
Plane folgendes:
- RTX 4070 Ti (Eagle); RTX 4080/4090 FE
- B760I
- 13600K
- CPU Kühlung per Luft
- 2x 120mm NF-A12x25 oben
nein, die GPU ist sogar noch innerhalb des Rahmens an dem dann die Seitenteile montiert werden
genaue Temperaturen kann ich dir aus dem Kopf nicht sagen. Zocke hauptsächlich an meinem LG Oled und habe daher die fps auf 120 begrenzt. Temperaturen und Lautstärke für mich mehr als Ok.
kann ich bei Gelegenheit nachreichen
- Mitglied seit
- 06.01.2004
- Beiträge
- 14.113
Bekommt man eigentlich irgendwo Ersatzteile für das Teil?
@bigdaniel weißt du da was?
@bigdaniel weißt du da was?
- Mitglied seit
- 06.01.2004
- Beiträge
- 14.113
Alles klar, danke für deine schnelle Rückmeldung
Undercover
Profi
- Mitglied seit
- 20.09.2022
- Beiträge
- 832
Steht bei mir auch an.
Hi, hier ein paar Eindrücke von meinem eben fertig gewordenen neuesten Rig.
Ziel war ein Rechner der Mittelklasse für alles (außer natürlich für das, was der Server und die mobilen Geräte im Haus erledigen sollen), also Spielen in 1440p und Office. Bei der Effizienz mancher Technik heute muss das zusammen gehen.
Verbrauchs- und Effizienztechnisch kommt das zwar nicht an Konsole-plus-Nuc z.B. ran, hier hat sich dann wohl mal der DIY-Bias durchgesetzt.
Also, nach ausgiebiger Suche / Recherche wurde folgende Auswahl getroffen:
Intel Core-i5 13400
Asus ROG Strix B760-I
Nvidia Geforce RTX 4070 FE
Kingston Fury DDR5 2x16GB
Kingston KC3000 PCIe 4.0 2TB
Crucial MX500 2TB
Seasonic Focus SGX-650
alles in einem möglichst kleinen Formfaktor, weil auf dem Schreibtisch;
da kann ich nur sagen, wie geil, dass es dieses Case gibt; dürfte nicht größer sein für meinen Zweck, aber auch nicht kleiner; sieht fantastisch aus, modern, hochwertig gearbeitet und clever konstruiert:
Lian Li DAN A4-H2O

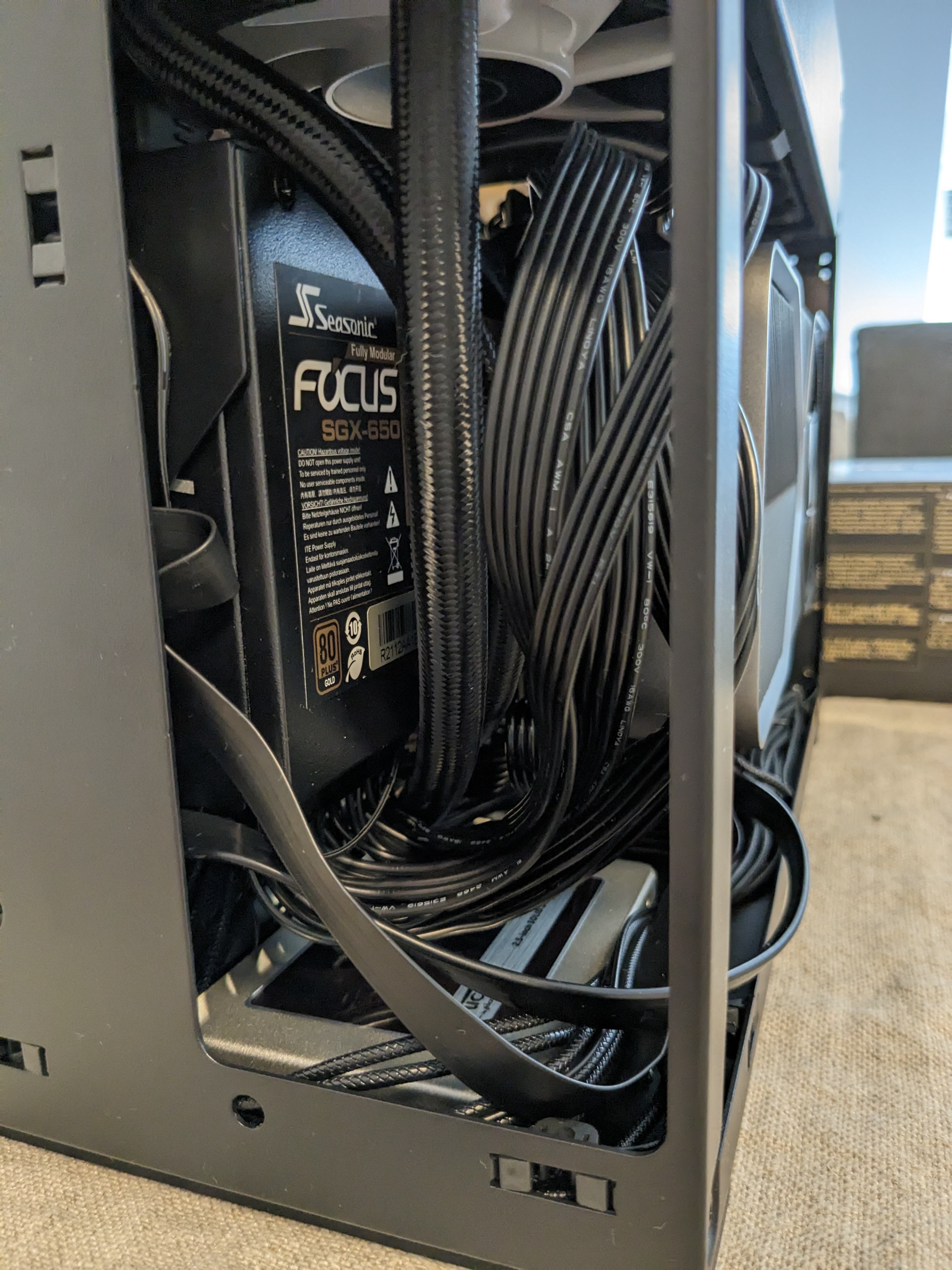

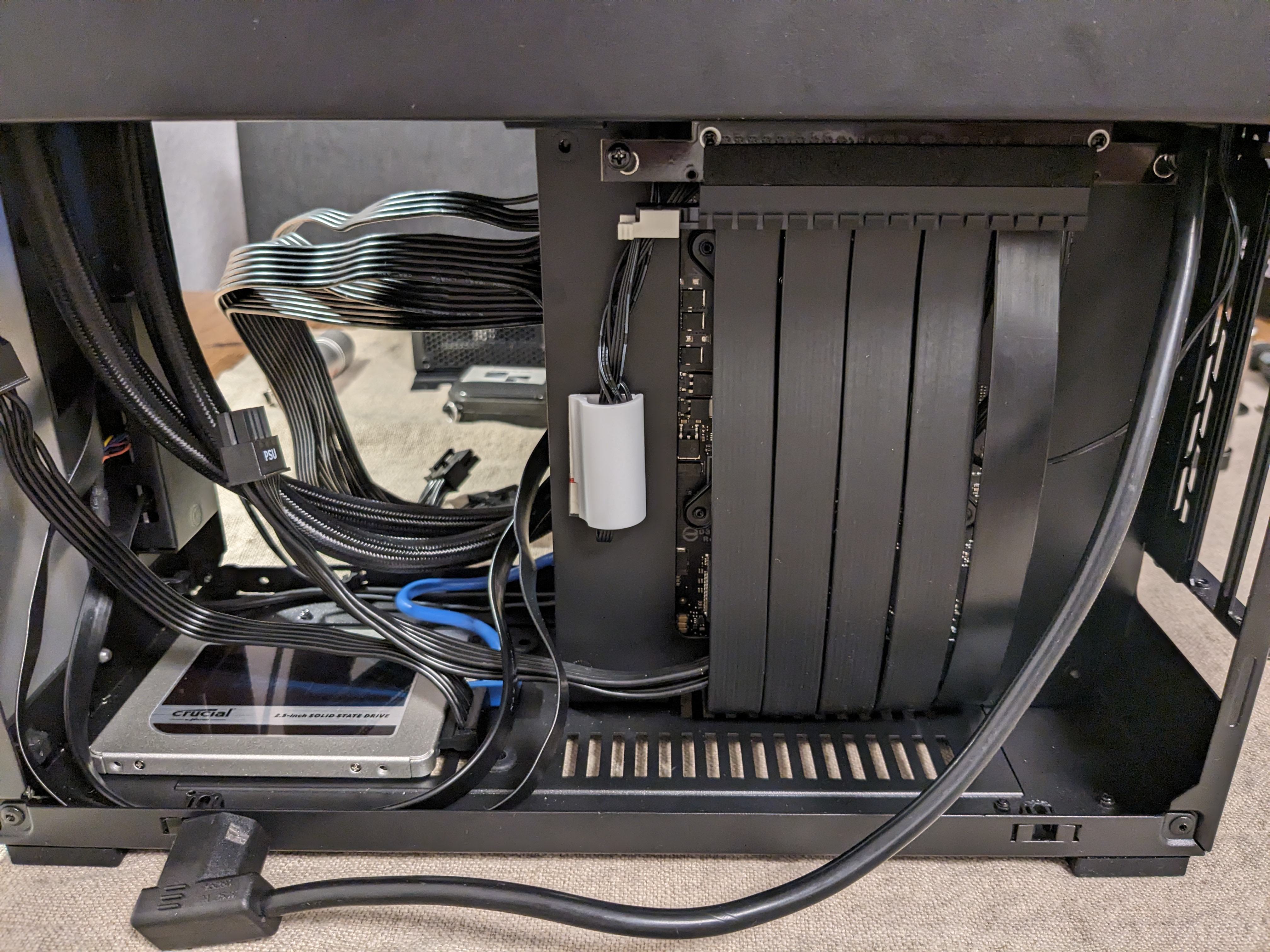

Kabelverlegung ist ein Problem in so einem kompakten Gehäuse, weil alle Komponentenkabel zu lang sind. An der einen oder anderen Stelle hätte man sich ein paar Bohrungen in den Blechen gewünscht für Kabelbinder, aber die braucht wohl auch jeder an einer anderen Stelle, dann kann man es, wie gehabt, auch gleich lassen.
Vorne wollte ich es aufgeräumt haben und möglichst keine Kabel auf dem Brett sehen. Darum wurde der Stromanschluss oben links nach hinten an der AIO vorbei und zwischen Hinterseite des Boards und hochlaufendemm Riserkabel nach unten zum PSU geführt. Auch die Versorgung für Pumpe, Lüfter und LEDs (Stecker am oberen Boardrand) wurde direkt nach hinten gelegt.
Die Hauptstromversorgung des Boards auf der rechten Seite hab ich um 180° umgebogen und zwischen Board und Netzteilrahmen nach hinten geführt. Hoffentlich macht diese krasse Biegung auf Dauer keine Probleme.
Die Grafikkarte wollte ich nicht direkt auf der Rückseite des Boards bzw. des PSU kleben sehen. Damit die Karte stattdessen auf der äußeren Position direkt hinter dem Seitenblech befestigt werden konnte, waren Abstandhalter für den Riseranschluß erforderlich. Mehr Luft zwischen Karte Boardrückseite und PSU ist da immer gut, zumal die 4070 FE ja einen rückwärtigen Lüfter hat, der ansonsten direkt auf der warmen Rückseite des PSU schmoren dürfte.
Das Gehäuse hat mich dazu gebracht, mal eine Wasserkühlung auszuprobieren; für die Auswahl hab ich mir am meisten Zeit gelassen, den Ausschlag gab letztlich ein Test auf einer englischen Seite; gewählt wurde:
EK Nucleus AIO CR240 Lux D-RGB
von den beiden Lüftern der AIO hört man gar nichts; von der Pumpe ist manchmal ein sehr leises, nicht unangenehmes Brummeln zu vernehmen (in weniger als einem Meter Abstand zum Ohr); ich habe mal beschlossen, darin ein brummelndes Katzenviech zu hören, dem es gut geht.
Die AIO lässt sich mit der Asus Armoury Crate Software hinsichtlich Leistung und Beleuchtung sehr gut steuern. Noch leiser, was die Pumpe angeht, wäre natürlich immer gut, aber ich bin schon sehr zufrieden mit dem Teil.
Die Nucleus CR240 hat hier keine Empfehlung für die Verwendung in dem Gehäuse bekommen.
Die Schlauchläge beträgt 37 cm, passt aber noch gut unterhalb des Netzteils durch. Nein, der Grund ist das massive Pumpengehäuse, das zwar (in der gewählten Position) prima ohne irgendwo anzuecken auf das Board passt (auch die Kabel für Strom und RGB lassen sich völlig unproblematisch versteckt routen, da sie direkt aus dem Pumpengehäuse führen und nicht mit hinderlichen Steckern am Pumpenkörper befestigt sind), aber die Pumpe ist 2,5 mm oder so zu hoch für das A4.
Das Seitenteil lässt also nicht schließen über der Pumpe. Es sei denn, man fräst das Seitenteil entsprechend aus. Die Pumpe kann dann ungefähr 1 bis 1,5 mm herausragen. Schade um das nette Seitenteil.
Ziel war ein Rechner der Mittelklasse für alles (außer natürlich für das, was der Server und die mobilen Geräte im Haus erledigen sollen), also Spielen in 1440p und Office. Bei der Effizienz mancher Technik heute muss das zusammen gehen.
Verbrauchs- und Effizienztechnisch kommt das zwar nicht an Konsole-plus-Nuc z.B. ran, hier hat sich dann wohl mal der DIY-Bias durchgesetzt.
Also, nach ausgiebiger Suche / Recherche wurde folgende Auswahl getroffen:
Intel Core-i5 13400
Asus ROG Strix B760-I
Nvidia Geforce RTX 4070 FE
Kingston Fury DDR5 2x16GB
Kingston KC3000 PCIe 4.0 2TB
Crucial MX500 2TB
Seasonic Focus SGX-650
alles in einem möglichst kleinen Formfaktor, weil auf dem Schreibtisch;
da kann ich nur sagen, wie geil, dass es dieses Case gibt; dürfte nicht größer sein für meinen Zweck, aber auch nicht kleiner; sieht fantastisch aus, modern, hochwertig gearbeitet und clever konstruiert:
Lian Li DAN A4-H2O
Kabelverlegung ist ein Problem in so einem kompakten Gehäuse, weil alle Komponentenkabel zu lang sind. An der einen oder anderen Stelle hätte man sich ein paar Bohrungen in den Blechen gewünscht für Kabelbinder, aber die braucht wohl auch jeder an einer anderen Stelle, dann kann man es, wie gehabt, auch gleich lassen.
Vorne wollte ich es aufgeräumt haben und möglichst keine Kabel auf dem Brett sehen. Darum wurde der Stromanschluss oben links nach hinten an der AIO vorbei und zwischen Hinterseite des Boards und hochlaufendemm Riserkabel nach unten zum PSU geführt. Auch die Versorgung für Pumpe, Lüfter und LEDs (Stecker am oberen Boardrand) wurde direkt nach hinten gelegt.
Die Hauptstromversorgung des Boards auf der rechten Seite hab ich um 180° umgebogen und zwischen Board und Netzteilrahmen nach hinten geführt. Hoffentlich macht diese krasse Biegung auf Dauer keine Probleme.
Die Grafikkarte wollte ich nicht direkt auf der Rückseite des Boards bzw. des PSU kleben sehen. Damit die Karte stattdessen auf der äußeren Position direkt hinter dem Seitenblech befestigt werden konnte, waren Abstandhalter für den Riseranschluß erforderlich. Mehr Luft zwischen Karte Boardrückseite und PSU ist da immer gut, zumal die 4070 FE ja einen rückwärtigen Lüfter hat, der ansonsten direkt auf der warmen Rückseite des PSU schmoren dürfte.
Das Gehäuse hat mich dazu gebracht, mal eine Wasserkühlung auszuprobieren; für die Auswahl hab ich mir am meisten Zeit gelassen, den Ausschlag gab letztlich ein Test auf einer englischen Seite; gewählt wurde:
EK Nucleus AIO CR240 Lux D-RGB
von den beiden Lüftern der AIO hört man gar nichts; von der Pumpe ist manchmal ein sehr leises, nicht unangenehmes Brummeln zu vernehmen (in weniger als einem Meter Abstand zum Ohr); ich habe mal beschlossen, darin ein brummelndes Katzenviech zu hören, dem es gut geht.
Die AIO lässt sich mit der Asus Armoury Crate Software hinsichtlich Leistung und Beleuchtung sehr gut steuern. Noch leiser, was die Pumpe angeht, wäre natürlich immer gut, aber ich bin schon sehr zufrieden mit dem Teil.
Die Nucleus CR240 hat hier keine Empfehlung für die Verwendung in dem Gehäuse bekommen.
Die Schlauchläge beträgt 37 cm, passt aber noch gut unterhalb des Netzteils durch. Nein, der Grund ist das massive Pumpengehäuse, das zwar (in der gewählten Position) prima ohne irgendwo anzuecken auf das Board passt (auch die Kabel für Strom und RGB lassen sich völlig unproblematisch versteckt routen, da sie direkt aus dem Pumpengehäuse führen und nicht mit hinderlichen Steckern am Pumpenkörper befestigt sind), aber die Pumpe ist 2,5 mm oder so zu hoch für das A4.
Das Seitenteil lässt also nicht schließen über der Pumpe. Es sei denn, man fräst das Seitenteil entsprechend aus. Die Pumpe kann dann ungefähr 1 bis 1,5 mm herausragen. Schade um das nette Seitenteil.
Anhänge
-
PXL_20230421_094840314.jpg -
PXL_20230422_072556629.jpg -
PXL_20230422_073018478.jpg -
PXL_20230422_090405984.jpg -
PXL_20230811_194414945.jpg -
PXL_20230811_194507169.jpg -
PXL_20230820_162044834.jpg -
PXL_20230820_162602391.jpg -
PXL_20230821_093043318.jpg -
PXL_20230821_123911045.jpg -
PXL_20230821_123940924.jpg -
Uff RIP Seitenteil.
Konntest du die AIO nicht mehr zurück schicken und eine passende AIO holen wo keine Modifikation notwendig gewesen wäre?
Btw. warum ist es gerade diese teure EK AIO geworden? Warum keine günstigere bewährte ebenfalls leise AIO von be quiet!?
Konntest du die AIO nicht mehr zurück schicken und eine passende AIO holen wo keine Modifikation notwendig gewesen wäre?Btw. warum ist es gerade diese teure EK AIO geworden? Warum keine günstigere bewährte ebenfalls leise AIO von be quiet!?
Undercover
Profi
- Mitglied seit
- 20.09.2022
- Beiträge
- 832
Wollte mich dazu gar nicht äußern…Uff RIP Seitenteil.
Btw. warum ist es gerade diese teure EK AIO geworden? Warum keine günstigere bewährte ebenfalls leise AIO von be quiet!?
Nein, ich wollte schon diese bestimmte AIO haben, und ja, es ist ein ganz armes Blech, tut mir leid, unheimlich leid fürs Blech ...
"günstig, bewährt, leise, be quiet" , also ich will keine müßige Markendiskussion hier anfangen, aber da passen, meiner Recherche nach, höchstens 2 von 4 Sachen zusammen
und "günstig", ja unbedingt, wenns gut ist, ansonsten halt so mittelgünstig, eben passend zu einem Mittelklasserechner;
aber das Loch im Blech hat mich ja auch einen Dremel, eine Dremel-Oberfräsenhalterung und einen Dremel-Metallfräser gekostet; daaran sieht man, was es mir wert war, diese AIO in das Gehäuse zu bekommen; also der Erwerb dieser AIO war ganz sicher kein Irrtum, falls das irgendwer andeuten wollte
"günstig, bewährt, leise, be quiet" , also ich will keine müßige Markendiskussion hier anfangen, aber da passen, meiner Recherche nach, höchstens 2 von 4 Sachen zusammen
und "günstig", ja unbedingt, wenns gut ist, ansonsten halt so mittelgünstig, eben passend zu einem Mittelklasserechner;
aber das Loch im Blech hat mich ja auch einen Dremel, eine Dremel-Oberfräsenhalterung und einen Dremel-Metallfräser gekostet; daaran sieht man, was es mir wert war, diese AIO in das Gehäuse zu bekommen; also der Erwerb dieser AIO war ganz sicher kein Irrtum, falls das irgendwer andeuten wollte
