[Sammelthread] DDR1 IC SuperPi Overclockingliste

[Sparksnl]

Yes I know, but still nice to see…



[Kolbenwürstler]

Hat jemand eine zuverlässige und günstige Quelle wo ich solche Hochzüchtungs-RAMs kaufen kann? Also ebay und kleinanzeiger kenne ich, aber nirgendwo steht bei was die maximal Tackten. Ihr geht drüber, manuell weiß ich, habe berichte Gelesen zum RAM hochtackten. Timings ändern, tackten, testen, soweit klar. Aber wo weiß ich was ich kauf was Potential hat? Hat DDR2 die gleichen Chips wie DDR1 oder sind andere?



[WMDK]

Informiere dich mal zu DDR1 Speicherriegel in Verbindung mit:

• BH-6
• BH-5
• TCCD
• TCCC
• usw...

Dann weißt du wonach du suchen musst. Bis auf wenige Ausnahmen steht bei eBay nie dabei welche Speicherchips drauf sind. Da muss man Seriennummern aufschlüsseln oder gewisse Grundregeln kennen, wie z.B. dass Corsair DDR400 XL Riegel immer mit TCCD bestückt sind. Ansonsten auf Revisionen achten, Produktionswochen berücksichtigen usw. Es gibt in jedem Hardwareforum Listen mit Riegeln, mit Chips, mit Chargen, usw usf. Ein bisschen Suche und du wirst fündig. Fang doch hier mal an. Wir haben einen super informativen DDR1 Thread wo alle Chips genau abgelichtet und erklärt sind inkl. zu erwartendem Takt bei welchen Timings, Spannung usw.

[Sammelthread] - Der DDR1 Ram-Chip Thread

Einleitung Ich habe mir gedacht, dass eine separate Übersicht über die verfügbaren DDR1 Ram Chips, ihr Verhalten bei Übertaktung und das -potenzial sicher einigen hier im Forum weiterhilft. Außerdem möchte ich Detailsaufnahmen der Chips zusammenstellen, damit man umgelabelte Chips einfacher...

www.hardwareluxx.de



[Kolbenwürstler]

Da muss man Seriennummern aufschlüsseln

Welche der Angaben sind Seriennummern? Da steht so viel drauf bei manchen.

Corsair DDR400 XL

Passen die in normale DDR1 Steckverbinder oder sind die größer, wegen XL?

Wir haben einen super informativen DDR1 Thread wo alle Chips genau abgelichtet und erklärt sind inkl. zu erwartendem Takt bei welchen Timings, Spannung usw

Hochinteressant aber da stehen nur Chips drin. Die Chips sind ja auf den RAMs drauf. Und so Hersteller heißen ja anders als die Chips. Cauzig. Ich hab hier Infineon aber ist nicht Infineon Chip. Völliges Chaos. Lese bei anderem Forum von Circual RAM und dann ist Mycro RAM drauf. OCZ (großer Hersteller von Netzteile) hat vieles Winbond und alles. So völlig unmöglich zu finden du weißt ja nie. ISt ja schön wenn welcher Chip kann was aber wenn steht nicht auf dem Ram-speicher Riegel drauf und du keinen Insider im Werk dann schwer. Kaufst auf Verdacht und kaust müll.

Des isch hart. Ich muss noch mehr lesen dazu. Werde schon noch mehr erfahren und dann siegen können zum Kauf



[stunned_guy]

Kann es ein, dass du dich erst vor Kurzem mit Hardware beschäftigst oder noch viel zu jung bist, um hier im NostalgieDeLuxx unterwegs zu sein ?
DDR1 ist schon sehr alt, zur Zeit ist DDR4 und DDR5 Standard. Wenn du die damalige Zeit nicht mitgemacht hattest, wird es schwer werden, sich da reinzufinden.



[Tzk]

Hochinteressant aber da stehen nur Chips drin. Die Chips sind ja auf den RAMs drauf. Und so Hersteller heißen ja anders als die Chips.

Genau das ist das übliche Problem. Die Leute hier im Unterforum haben entweder selbst Listen erstellt oder wissen wo es Listen gibt, damit man weiß welche Riegel welche Chips verlötet haben. Teilweise kann man auch an den beworbenen Taktraten und Timings erkennen was es ist. Beispiel: 1gb Riegel, DDR500 (250Mhz) und 3-3-2-8 wird sehr häufig mit Infineon bestückt sein. Oder 512mb DDR400 2-2-2-5 mit TCCD oder Winbond. Bei so allerweltstimings wie DDR500 und 2.5-3-3 kann es z.B. Hynix, TCCD oder Micron sein.

noch fieser wird es, weil sehr häufig Bezeichnungen von Chips und Herstellern gemischt werden, so wie ich das oben auch getan habe.



[digitalbath]

Ich habe die beiden AT6 Riegel bei Post #21.701 getestet. Der 0246 Riegel schafft bei 3,25V / 252MHz / 32M stabil. Der andere 0306 Riegel schafft bei 3,25V 258Mhz. Damit habe ich den passenden Partner für meinen besten (260MHz / 3,25V) AT6 Riegel. Der Kauf hat sich gelohnt. Vom Ranking her sind das also Nr.2 und Nr.6 von gesamt 18 Stück 256MB AT6 Riegel.
Die beiden besten Riegel sind also Perfekt für boards wie MSI Delta2 und Abit AN7 geeignet. Tests mit dem ASUS A7N8X-E steht noch aus.

32M

258 MHz | 2,0-2-2-5 1T | 3,25v | 2x256 MB | Infineon HYS64D32309GU-6-A | Infineon AT-6 (0306/0305) | NF2 | digitalbath | Link
264 MHz | 2,0-2-2-5 1T | 3,37v | 2x256 MB | Infineon HYS64D32309GU-6-A | Infineon AT-6 (0306/0305) | NF2 | digitalbath | Link



[funkflix]

Corsair 3500LLPT 2x512MB

32M
270.0 MHz | 2.0-2-2-5 1T | 3,63v | 2x512 MB | Corsair 3500LLPT | Winbond BH-5 03xx | nF4 | funkflix | Link

1M
274.0 MHz | 2.0-2-2-5 1T | 3,66v | 2x512 MB | Corsair 3500LLPT | Winbond BH-5 03xx | nF4 | funkflix | Link

Die skalieren leider nicht mit merh Vdimm, trotzdem das beste Kit dass ich bisher hatte und das beste daran, es gehört mir..



[gmipf]

Ich habe eine ganz spezifische Frage bezüglich DDR1 Module die ich für das Board DFI G7S620-N-G besorgen möchte. Aus diesem Beitrag heraus möchte ich etwas interpretieren aber wollte fragen was Ihr darunter versteht. Dem User selbst kann ich leider nicht mehr fragen, er antwortet seitdem gar nicht mehr.

Socket-775 Clock Signals - Page 2 \ VOGONS

www.vogons.org

Es geht um diese Sätze:

- use four single-sided 512MB memory modules, 2GB in total (don't use double-sided 512MB or 1GB modules).
...
- Samsung UCCC, NCP are better. Hynix is worse for this board.

Ich frage mich die ganze Zeit ob er mit NCP die Marke meint oder ein Samsung Chip mit dem Suffix -NCP? Was meint Ihr?



[digitalbath]

Ich kenn NCP auch nur als Hersteller. Ich könnte NCP auch sonst nicht mit Samsung UCCC verbinden. Da NCP verschiedene Chips verarbeitet hat, könnten da auch UCCC bei sein.
Die UCCC Chips habe ich bisher in Revision C und D gesehen.



[gmipf]

Ja, so habe ich es mir auch gedacht. NCP ist für mich nur einfach eine (noname) Marke die seine Chips rebranded. Daher wunderte mich, dass er die als noch besser als die Samsung aufgelistet hat.

Also würdest du empfehlen sicherheitshalber Samsung UCCC zu nehmen?



[digitalbath]

Wenn die UCCC Riegel auf dem Board laufen, warum nicht? Scheinbar brauchst du einseitig bestückte 512MBit Chips. Da gibt es mehrere Möglichkeiten (Hynix, Micron, Elixir/Nanya oder Infineon). Die Frage ist, wie gut dein Board damit zurecht kommt.



[Tzk]

Ich frage mich außerdem warum 4x512mb UCCC (SingleRank) besser laufen sollen als 2x1gb UCCC (DoubleRank)... Das ergibt rein technisch wenig Sinn, auch wenn der Typ im Vogons sicher seine Gründe für die Empfehlung hat?!



[gmipf]

Ich frage mich außerdem warum 4x512mb UCCC (SingleRank) besser laufen sollen als 2x1gb UCCC (DoubleRank)... Das ergibt rein technisch wenig Sinn, auch wenn der Typ im Vogons sicher seine Gründe für die Empfehlung hat?!

Ja, das habe ich mir auch gedacht. Sollten nicht 2x1gb Doppelseitig genau so insgesamt 4 Ränke ergeben? Theoretisch sollten also max 2x1Gb funktionieren, wenn das Board nur max mit 4 Ränken klarkommt.



[Der Namenlose]

Ich versuche langsam mal mit meinem Backlog anzufangen ...

1M

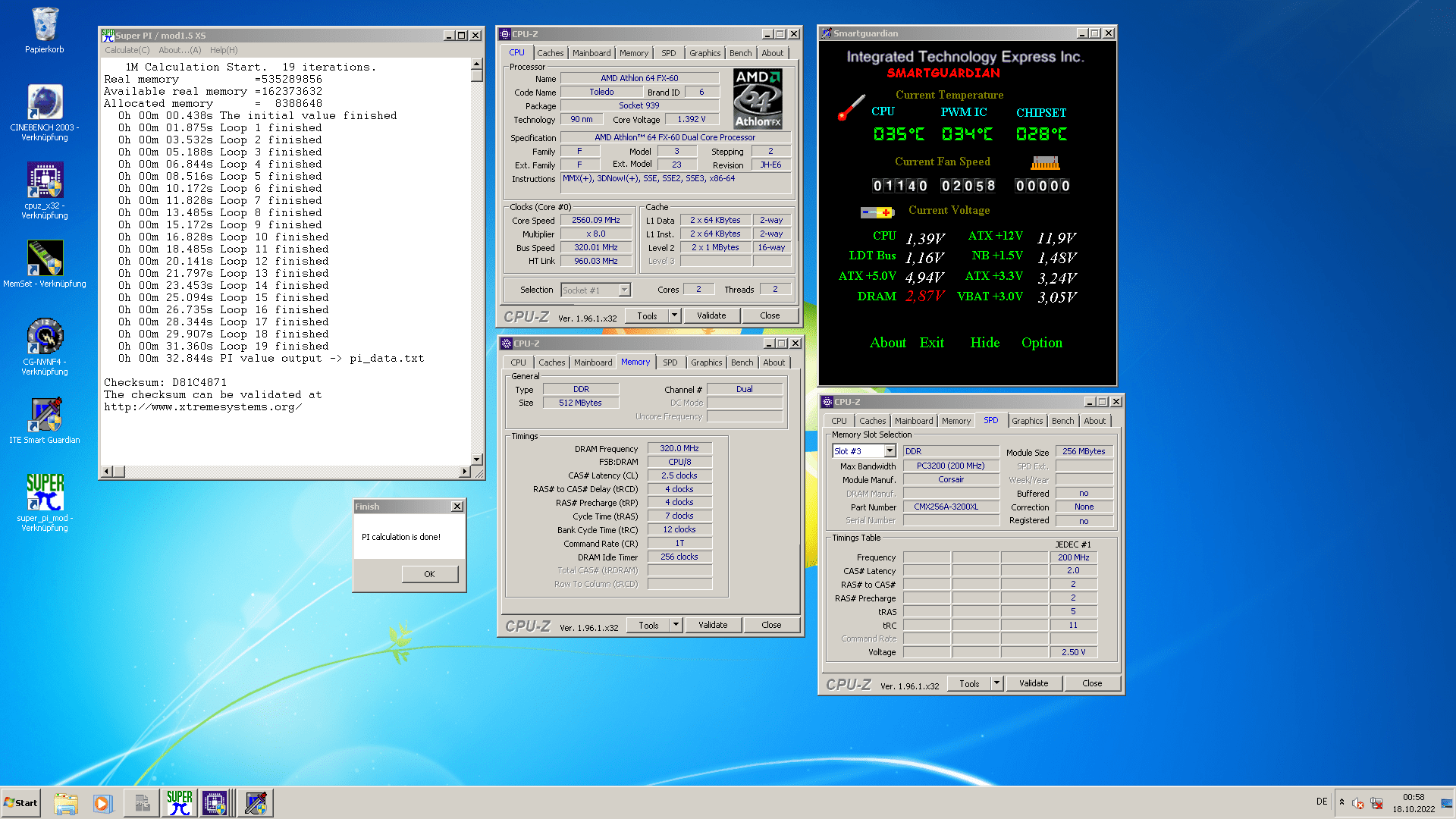

320 MHz | 2.5-4-4-7 1T | 2.87V | 2x256 MB | Corsair CMX256A-3200XLPT (0436136-8) | Samsung TCCD | nF4 | Der Namenlose | Link

32M

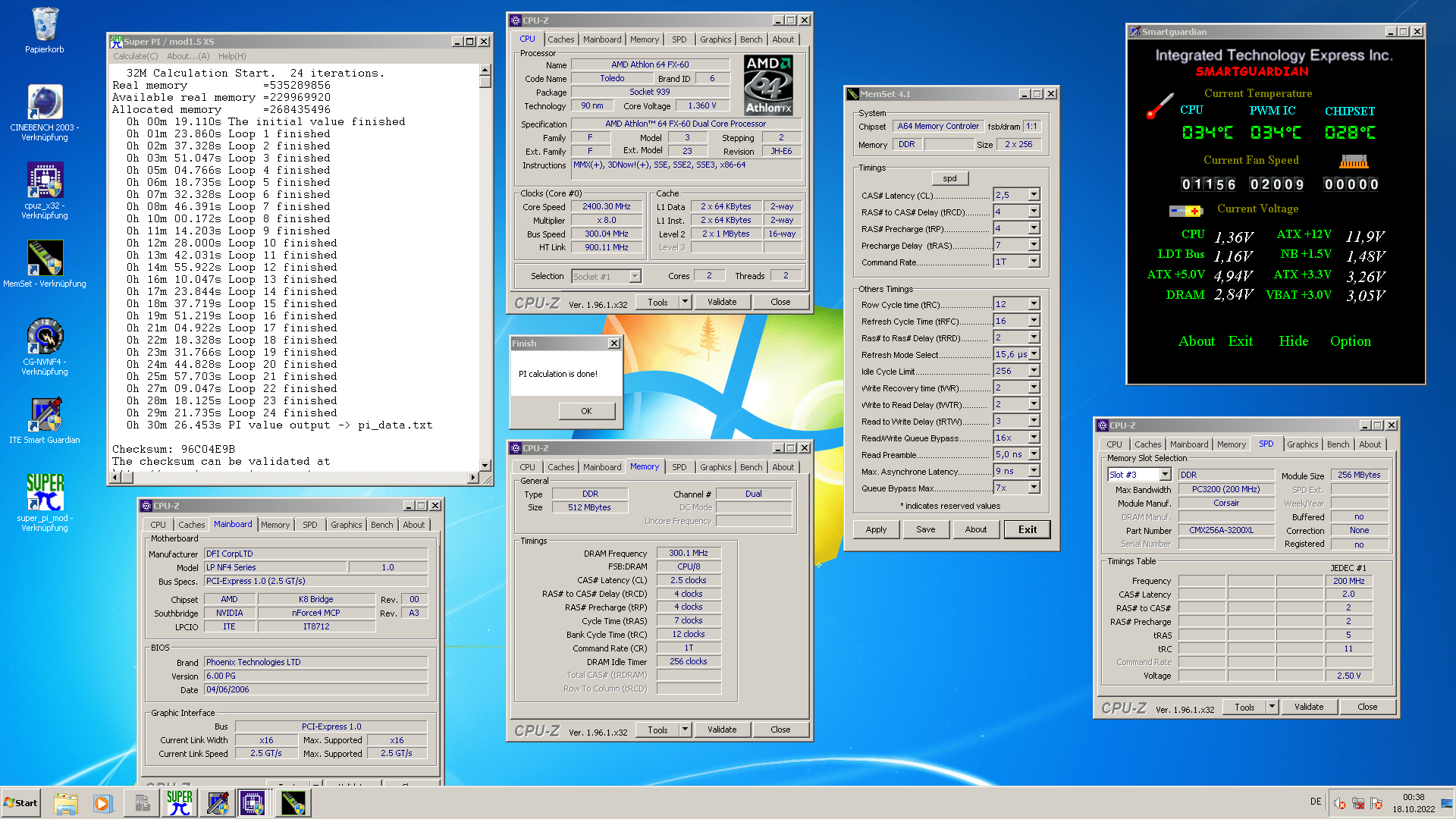

300 MHz | 2.5-4-4-7 1T | 2.84V | 2x256 MB | Corsair CMX256A-3200XLPT (0436136-8) | Samsung TCCD | nF4 | Der Namenlose | Link



[Der Namenlose]

Nach reichlich Frustration, was das booten / posten mit TCCD und BH5 angeht, hab ich mal den Crucial auf den Zahn gefühlt.
Ich merke langsam, wie absolut unkompliziert meine 939 Systeme bei meinen 939 Eskapaden 2013 gelaufen sein müssen - oder ich hab den Schmerz verdrängt

32M

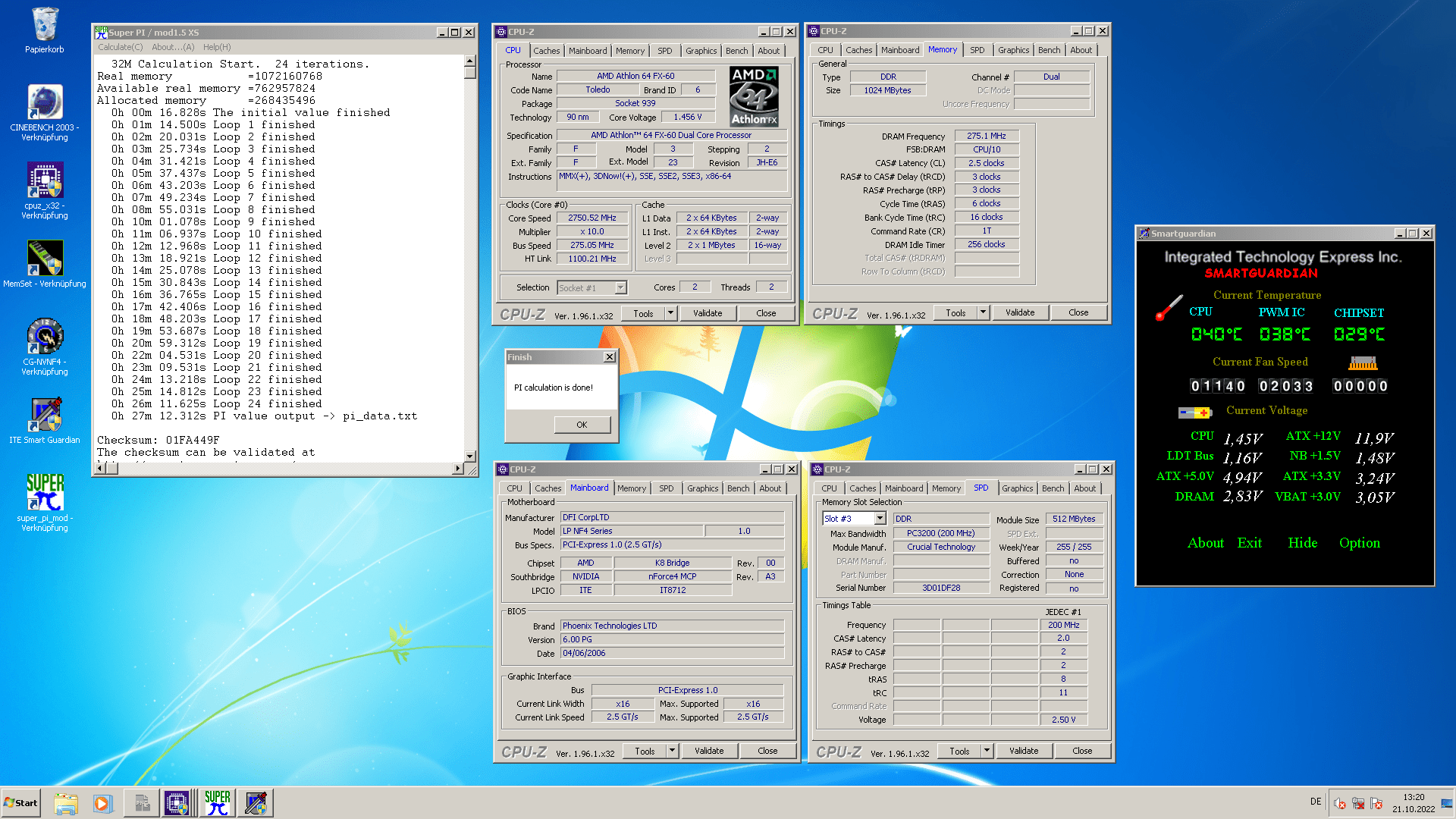

275 MHz | 2.5-3-3-6 1T | 2.83V | 2x512 MB | Crucial Ballistix PC3200 BL6464Z402.16TG2Y | Micron | nF4 | Der Namenlose | Link



[digitalbath]

Nach reichlich Frustration, was das booten / posten mit TCCD und BH5 angeht, hab ich mal den Crucial auf den Zahn gefühlt.

Geiles Ergebnis mit den Micron 5B-G Riegeln.

---------------------

Mein Delta2 Platinum hatte Bock. Ich denke diese Riegel sollte man auf einem NF4 Sys mal ausfahren.

263MHz | 2,5-3-3-8 1T | 2,50v | 2x1GB | Hynix H5DU5182ETR-E3C | Hynix ETR-E3C | NF2 | digitalbath | Link



[Atlan1980]

Und das mit 2GB. Dazu recht gute Timings und 4 Ranks. Schöne Werte.



[digitalbath]

Und das mit 2GB. Dazu recht gute Timings und 4 Ranks. Schöne Werte.

Danke! Mich stört nur die PI Zeit. Hatte hier nur mit der zugemüllten HDD getestet.
Schade, dass diese Riegel recht selten sind.



[digitalbath]

32M

235MHz | 2,0-2-2-5 2T | 3,25v | 2x512MB | TwinMOS M2GMJ16A8ATGMF0811A4B | UTT-BH5 | NF2 | digitalbath | Link

Wenn ich das richtig sehe, fehlt hier noch ein UTT BH-5 Ergebnis.
Auf dem Abit AN7 liefen die UTT BH5 Riegel mit CPC 2T recht stressfrei. Bei 1T gab es die gewohnten Probleme. Da das board mit der Vdimm Spannung limitiert, ist hier früh schluss. Ich denke ich werde das mal auf dem ASUS austesten.
So wie ich das sehe, laufen die UTT BH5 durchaus auf dem NF2. 2T BIOS ist dann fast Pflicht.



[stunned_guy]

Hast du ein Bild vom Chip und auch die Seriennummer ? UTT BH-5 waren auf TwinMOS recht selten zu finden, ich habe auch nur ganz wenige einzelne Riegel davon.



[Tzk]

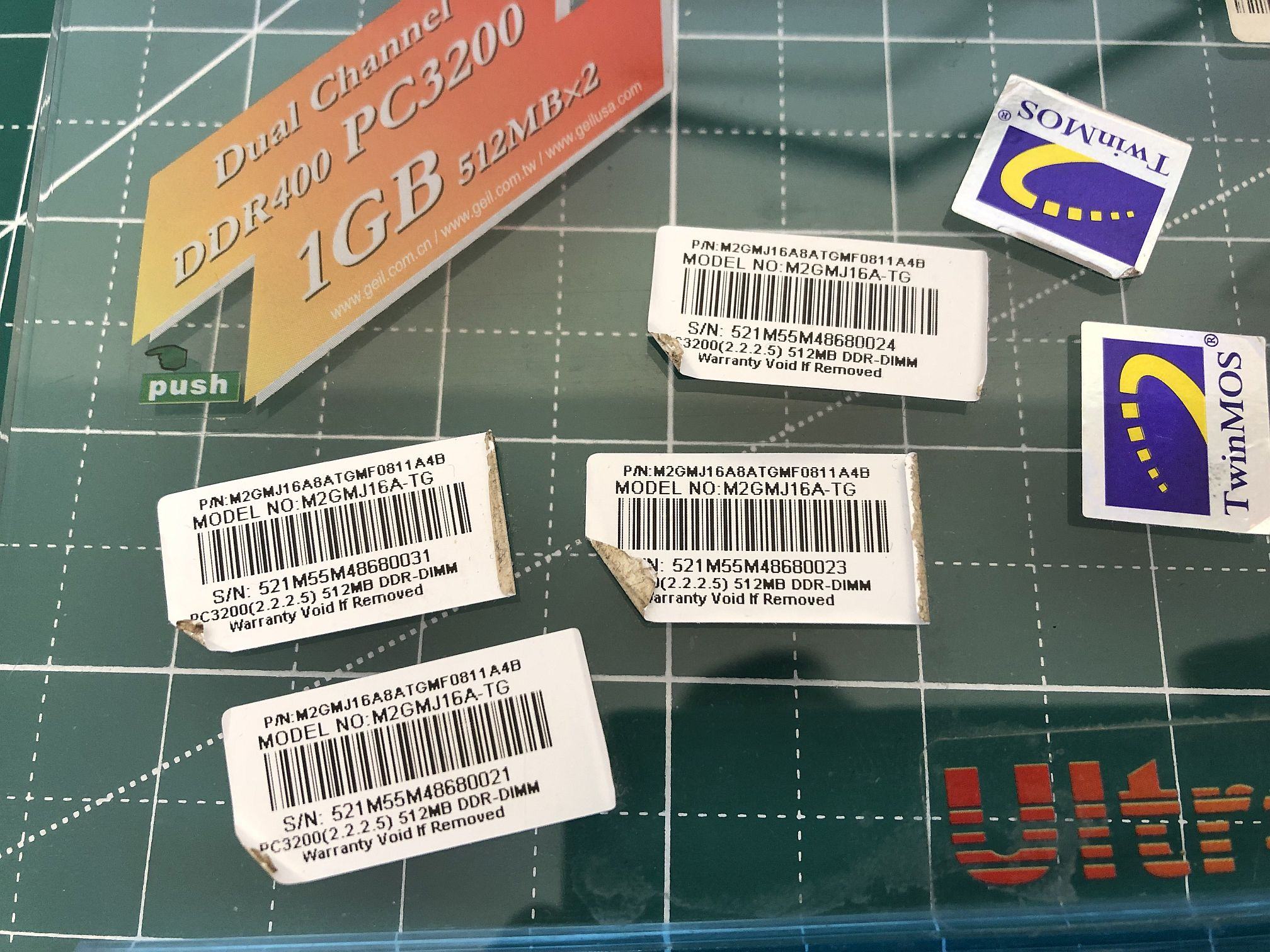

Die Aufkleber von den Riegeln kleben auf meiner Geil Ultra-X Verpackung... Moment Es sind Twinmos "NEW BH-5" Riegel, damals so neu gekauft.

Review von einem baugleichen Kit:

TwinMOS Twister PC3200 BH-5 Review

TwinMOS is returning the legendary Winbond BH-5 chips to the market. We could run these competetively priced modules at speeds of over DDR500.

www.techpowerup.com



[The Sandman]

Jojo... BH-5 macht was BH-5 soll. Es sind nur Benchmarks und keine Stabilitätstests. Dafür haben sich die Reviewer damals wie heute keine Zeit genommen.
250-MHz bei 3.3V ist doch irgendwie "normal"

Können die AT6 das all tight Profil von Infra eigentlich ab?

Geblubber dann im DDR1 Thread.



[digitalbath]

32M

255MHz | 2,0-2-2-5 1T | 3,25v | 1x256MB | HYS64D32009GU-7.5-A | AT-7 (0251) | NF2 | digitalbath | Link
264MHz | 2,0-2-2-5 1T | 3,45v | 1x256MB | HYS64D32009GU-7.5-A | AT-7 (0251) | NF2 | digitalbath | Link

Das ist der zweite AT-7 Riegel. Der erste hat 251MHz bei 3,25MHz geschafft und ca. 3,5V für 260MHz gebraucht. Der zweite Riegel ist scheinbar besser. Vom Taktverhalten unterscheiden sich diese Riegel bisher kaum von den normalen AT6 Riegeln. Es fehlt nur noch ein Riegel. 100% OC schafft das board nicht.



[stunned_guy]

AT-7 endlich mal auf den Zahn gefühlt. Top !



[Tzk]

Aber Achtung, das sind wieder Chips mit 9AT-7 am Ende. Infineon hat auch 0AT-7, die können eher nix.



[digitalbath]

Danke für die Aufklärung!



[Tzk]

Zur Ergänzung (und dann ists genug OT von meiner Seite):

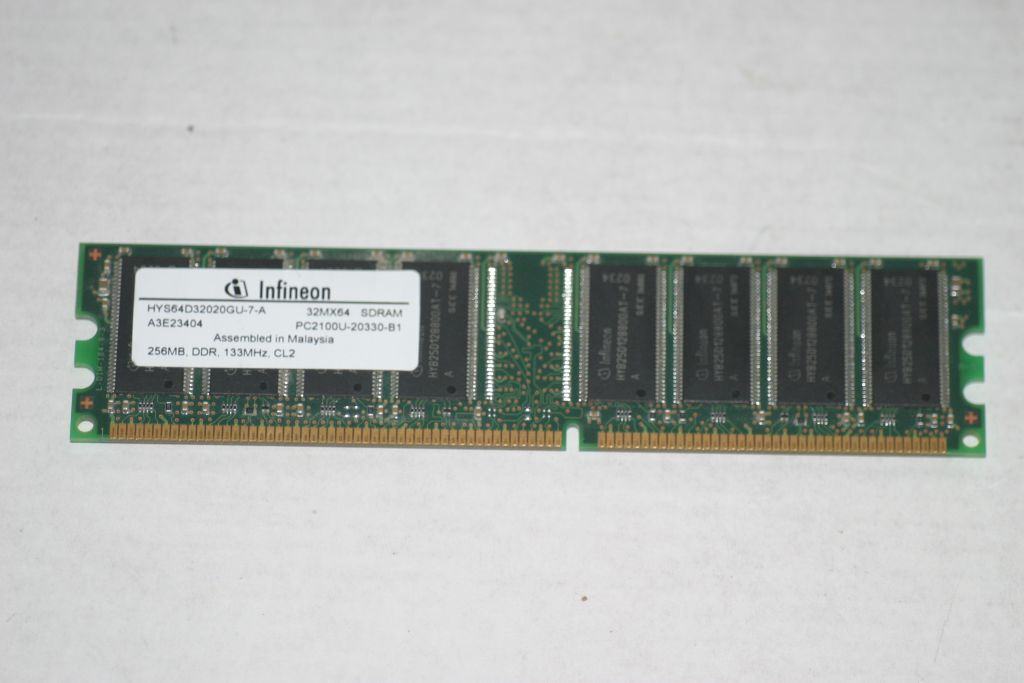

256MB Infineon DDR1 RAM PC2100U 266MHz CL2 HYS64D32020GU-7-A Speicher Memory | eBay

Entdecken Sie 256MB Infineon DDR1 RAM PC2100U 266MHz CL2 HYS64D32020GU-7-A Speicher Memory in der großen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

Bezeichnung des Riegels: HYS64D32020GU-7-A



[Raiden Zero]

Hab dann auch mal was für die 1M Liste:

273 MHz | 2,0-2-2-5 1T | 3,74v | 2x256 MB | Infineon HYS64D32309GU-6-A | Infineon AT-6 (0307/0307) | DFI NF4 | Raiden Zero | Link


Reagiert Winbond eigentlich auf Kälte? Wäre auch mal n nettes Experiment, wenn ichs irgendwie umgesetzt bekomme.



[TAGG]

Eigentlich nicht drauf angelegt den RAM auszureizen, macht sich aber trotzdem gut in der liste denk ich

PI 1M:

302 MHz | 3,0-3-2-8 1T | 2,99v | 2x512 MB | Qimonda HYS72D64300HBR-5-C | Qimonda HYB25D256400CF-5 | nForce Professional 2200 | TAGG | Link

PI 32M:

295 MHz | 3,0-3-2-8 1T | 2,99v | 2x512 MB | Qimonda HYS72D64300HBR-5-C | Qimonda HYB25D256400CF-5 | nForce Professional 2200 | TAGG | Link
