[Sammelthread] Der 3D Druck Showroom - auch Fehlschläge erwünscht

[toscdesign]

@KurantRubys
Super, total simpel aber einfach genial

Beitrag automatisch zusammengeführt: 05.04.2024

So habe mal das beste aus beiden Welten gemacht.
Die alten Gridfinity Bins mit Adapter an die Honycomb Wall gehängt.
Da passen dann auch versch. Größen Müllbeutel rein 😅




Nebenbei werde ich mal Multiboard als Alternative ausprobieren, gibt ja schon eineige Donwloads bei printables.com.
Dann muss man sich wenigstens nicht bei Thangs.com registierten um das mal runterladen und drucken zu können.



[toscdesign]

Also ich habe jetzt mal verschiedene Multiboard Testteile gedruckt in 0,2mm und 0,24mm Layerhöhe.
Empfehlung vom Entwickler sind 0,2mm.

Und muss sagen, das System hat schon einige Vorteile gegenüber der Honycomb Wall, die da wären:
- einfachere Montage der Snapin Teile
- sehr einfache Montage der Teile mit Gewinde
- Nutzung von standard Pegboard Teilen in den kleinen Löchern
- einfaches Entfernen der Snapin Teile durch das vorhandene Gewinde über gedrucktes Tool


Bei der Layerhöhe, macht es sinn der Empfehlung des Entwicklers zu folgen, da die Bauteiltoleranzen (endlich mal jemand der daran denkt und einem das Leben dadurch leichter macht) sind auch darauf abgestimmt.



@KurantRubys
Ich muss sagen, das ich diesem System einwenig unrecht getan habe.
Bedingt durch die notwendige Registirerung bei Thangs.com um überhaupt was runterladen zu können (dank Printables nciht notwendig) und das Anbieten von "Supporter exklusiven" Teilen/Modellen (da bin ich immer noch nicht glücklich mit).



[toscdesign]

So, die erste Platte für das erste Multiboard ist gedruckt, Druckzeit 4h 42min (10x10):


Parallel auf dem alten Bettschubser noch die passenden Haken gedruckt, Druckzeit 1h 12min (9 Stk.):



[KurantRubys]

So, die erste Platte für das erste Multiboard ist gedruckt, Druckzeit 4h 42min (10x10):

Kein Stack? Das war imho der größte Vorteil beim Drucken ggü. der HSW



[toscdesign]

Kein Stack? Das war imho der größte Vorteil beim Drucken ggü. der HSW

1. kostet das Geld, für nen Test eher wenig sinvoll
2. muss man Ironing einsetzen
3. habe ich dadurch keinen Vorteil bei der Druckzeit

Das Problem ist, das alles auf 0,2mm Layerhöhe ausgelegt ist, größere Layer versauen einem das Gewinde und die Toleranzen (getestst mit 0,24).
Also lässt sich dadurch nichts einsparen an Zeit.



[KurantRubys]

Fuzzy Skin hat die Druckzeit mehr als verdoppelt, aber das war’s wert

(Ja ich muss den Tisch mal wieder putzen)



[toscdesign]

Einfach Sunlu PLA Matt und mit 250°C anstatt 220°C drucken, sieht dann genauso aus, ohne Druckzeitverlängerung

PS:
Sieht wirklich nice aus



[Morpheuz]

Man kanns Filament auch in Wasser legen vorher, sieht dann genau so kacke aus



[toscdesign]

So, die erste Platte für das erste Multiboard ist gedruckt, Druckzeit 4h 42min (10x10):

Ich habe mir nochmal Test Modelle mit einer Layerhöhe von 0,28 erstellt.
Die will ich mal durchtesten.

Wenn das klappt, dann kann man die Baseplates mit dieser Layerhöhe Drucken und spart gegen der genannten Druckzeit ca. 1h ein



[Rommel]

Fuzzy Skin hat die Druckzeit mehr als verdoppelt, aber das war’s wert



(Ja ich muss den Tisch mal wieder putzen)

Übrigens, du solltest deinen Tisch mal sauber machen

Beitrag automatisch zusammengeführt: 06.04.2024

Übrigens,, ich habe jetzt tatsächlich mal einen Anwendungsfall bei dem ich mir selbst was konstruieren muss.

Wir haben so ne nette 2 sitzige Gartenbank aus Metall. Die Füße haben gerade mal einen Durchmesser von 32,5 mm. Das heißt auf Rasen, wir sacken ein, oder eher meine Seite

Ich habe mir dann ein BigFoot konstruiert. Einziger Nachteil bis jetzt, er wird nur drunter gestellt. Ich werde mir den auch noch mit Befestigungslaschen machen aber leider geht das Gestell vom Fuß schräg hoch und da muss ich erstmal noch büffeln.



[toscdesign]

Jetzt warte ich nur noch auf die 2. Platte und dann ist das erste Multiboard fertig 👍


Der rechte Fuß wandert dann unter die 2. Platte



[toscdesign]

Update:
0,28 ist zu groß.
Werde morgen mal 0,25 testen, das sollte den Toleranzen entsprechen.

Auch überlege ich, die Baseplates ohne Infill zu drucken, aktuell sind es wie vorgegeben 15%



[fp483]

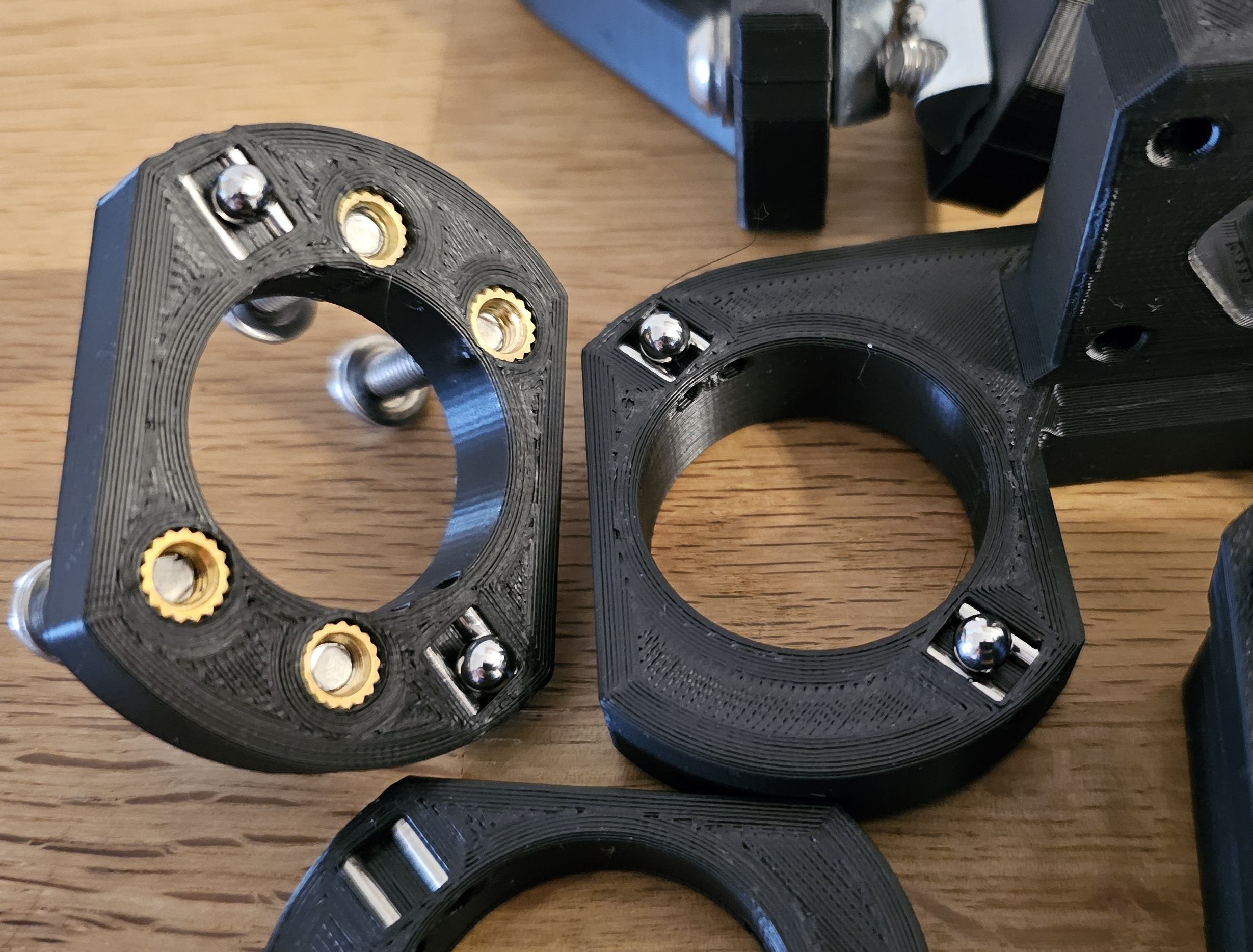

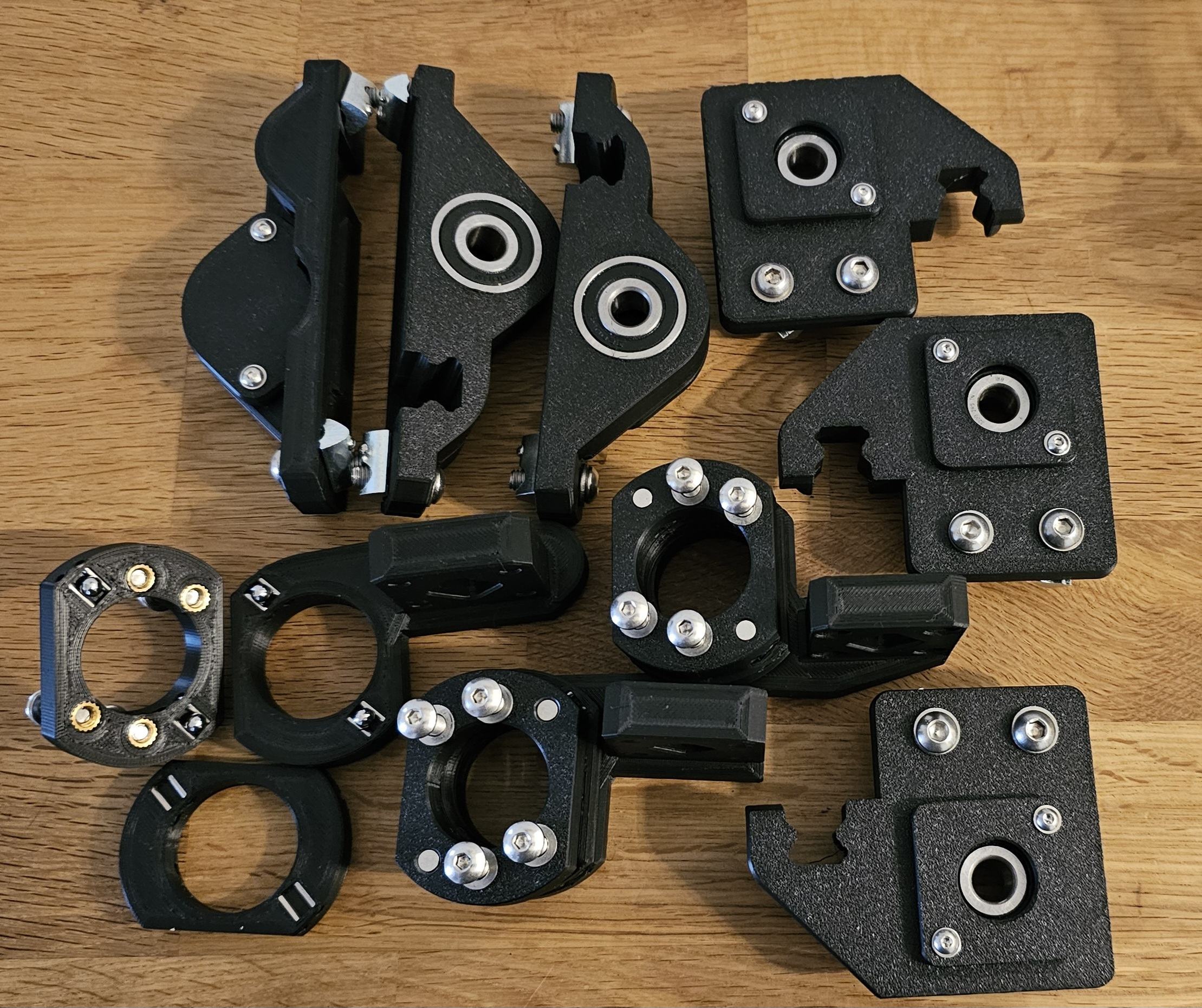

Ich hab heute mal meine Z-Achse für eine Drucker-Revision in den kommenden Monaten fertig gemacht. Anti-Wobble für SFU1605-Spindeln mit HR15-Rails:



Viele Grüße,
fp483



[RedF]

Ich hab heute mal meine Z-Achse für eine Drucker-Revision in den kommenden Monaten fertig gemacht. Anti-Wobble für SFU1605-Spindeln mit HR15-Rails:

Anhang anzeigen 988450Anhang anzeigen 988451

Viele Grüße,
fp483

Will mir auch sowas drucken, wie Dick müssen die 3 mm Magnete sein?

Beitrag automatisch zusammengeführt: 07.04.2024

Habs gefunden, hat sich erledigt 😀



[fp483]

Ich verwende für die "Halterung" der Kugeln Magente mit 5mm Durchmesser und 3.6 mm Dicke, und davon je Kugel 2 Stück. Macht bei mir 8 Magnete je Achse.



[RedF]

Hab mir jetzt das rausgesucht https://www.printables.com/model/94483-ender-3prov2-z-axis-anti-wobble-nut-direct-drive

Als Bolzen habe ich mir 2mm Modellbau Stangen bestellt, muss halt der Dremel rann.



[fp483]

Sieht gut aus. Bei den Bolzen dürfte es keine Rolle spielen, wenn Du die ganz dünn fettes, dann dürfte auch Korrosion keine Rolle spielen, sofern Deine Modellbaustangen keine Edelstahlausführungen sind.

Viele Grüße,
fp483



[Rommel]

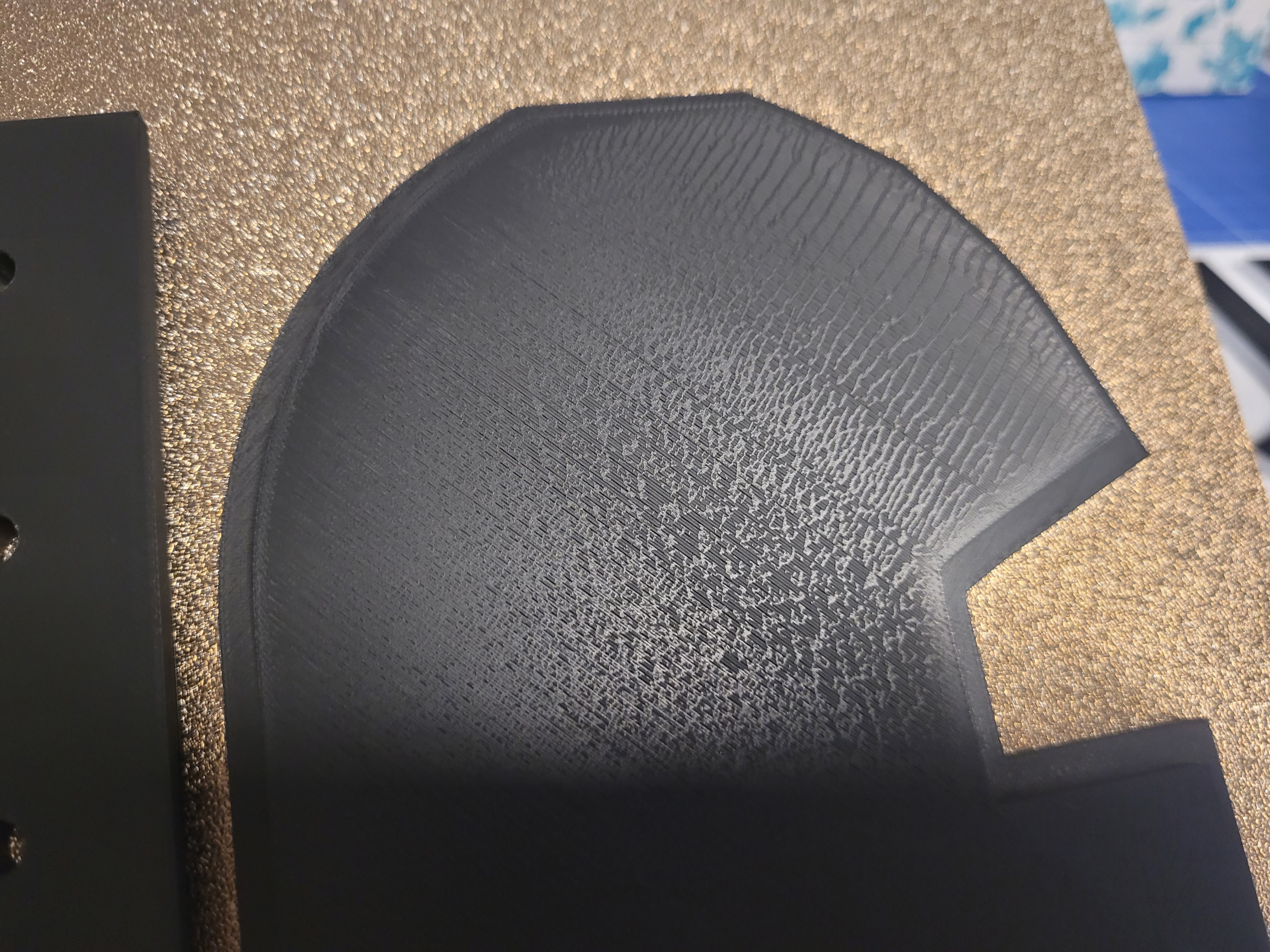

Nicht so schick. PLA. Tür komplett offen.



[RedF]

Nicht so schick. PLA. Tür komplett offen.

Anhang anzeigen 988793

Das sieht mal seltsam aus. Habe diesen Winter bei 5°C im Schuppen mit Bauteillüfter auf 100% PLA gedruckt, sah gut aus.



[Rommel]

Das hatte ich vorher auch nicht. Ich muss aber sagen, die ganze Druckvorlage macht über den ein oder anderen Punkt Probleme.



[toscdesign]

Update:
0,28 ist zu groß.
Werde morgen mal 0,25 testen, das sollte den Toleranzen entsprechen.

Auch überlege ich, die Baseplates ohne Infill zu drucken, aktuell sind es wie vorgegeben 15%

Update:
Man kann die Multiboards problemlos mit 0,22 und ohne Infill drucken (bei 3 Wandlinien).

Dann passt noch alles sehr gut und ist trotzdem sehr stabil 👍

Spart aber einiges an Druckzeit



[3D-CNC]

Habe diesen Winter bei 5°C im Schuppen mit Bauteillüfter auf 100% PLA gedruckt, sah gut aus.

Somme merke ich auch immer. Wenn es 30°C Umgebungstemperatur sind druckt es sich anders.



[Rommel]

Ich werde sowieso nur noch den PLA Bestand aufbrauchen. Danach nur noch PETG.



[toscdesign]

Dazu darf man erstmal kein PLA mehr bestellen 😆
Morgen kommt endlich die Eryone Sammelbestellung 👍



[Rommel]

Gedruckt mit Sunlu PLA Marble.



[KurantRubys]

Jetzt bitte noch die Plastikpflanzen gegen echte ersetzen



[Rommel]

Jetzt bitte noch die Plastikpflanzen gegen echte ersetzen

Würde ich mir nie hinstellen. Aber auf dem Highboard wollte meine Frau eben genau die beiden "künstlichen". Der Rest ist Natur, auch die Frau



[RedF]

Würde ich mir nie hinstellen. Aber auf dem Highboard wollte meine Frau eben genau die beiden "künstlichen". Der Rest ist Natur, auch die Frau

Wenn künstliche dann bitte selbst gedruckte ( Pflanzen ^^ ) .😁



[Rommel]

Bienenhotel.

Druckzeit 13 Stunden
PETG



[Rommel]

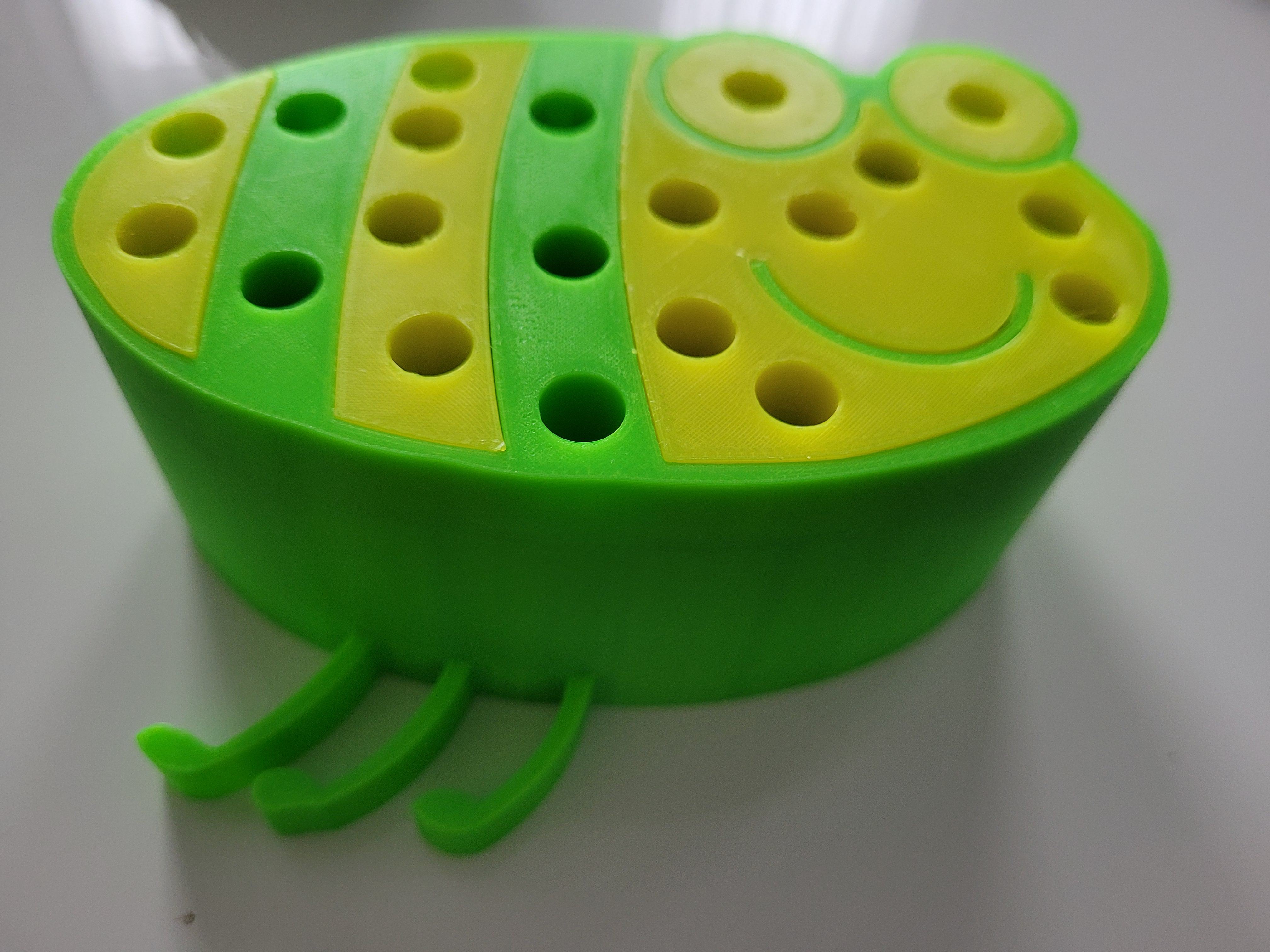

Kleinere Ausführung mit größeren Löchern für dralle Bienen
