[Sammelthread] Der 3D Druck Showroom - auch Fehlschläge erwünscht

So Umzug ist vollzog. Und da ich noch jetzt keinen Schrägen Wände mehr habe dachte ich an ein Filament Regal

Sunlu Abs Grey
Hotend 240/ Bet 75
Xs5a 400 Druckzeit mit Küchenhandtuchhalter 15 Stunden bei 100mm/s

Hast du nicht Angst, das die Filamente Feuchtigkeit ziehen?
Ich habe inzwischen alle in luftdichten Boxen (IKEA 365+) mit Trocknungsperlen und Hygrometer.
Bei im Schnitt 15-25% Luftfeuchte.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nee wieso sollte ich angst haben. Habe ne Realtive Luftfeuchte von ca 20-26 Prozent.
Beitrag automatisch zusammengeführt:

Hast du nicht Angst, das die Filamente Feuchtigkeit ziehen?
Ich habe inzwischen alle in luftdichten Boxen (IKEA 365+) mit Trocknungsperlen und Hygrometer.
Bei im Schnitt 15-25% Luftfeuchte.

Auch das reicht für hydrophile Filamente, sodass die sogut wie undruckbar werden.

Jopp,
z.B. wenn man einen IDEX Drucker hat und die Supports mit PVA drucken möchte.
Das Zeug löst sich nämlich durch Wasser auf :LOL:

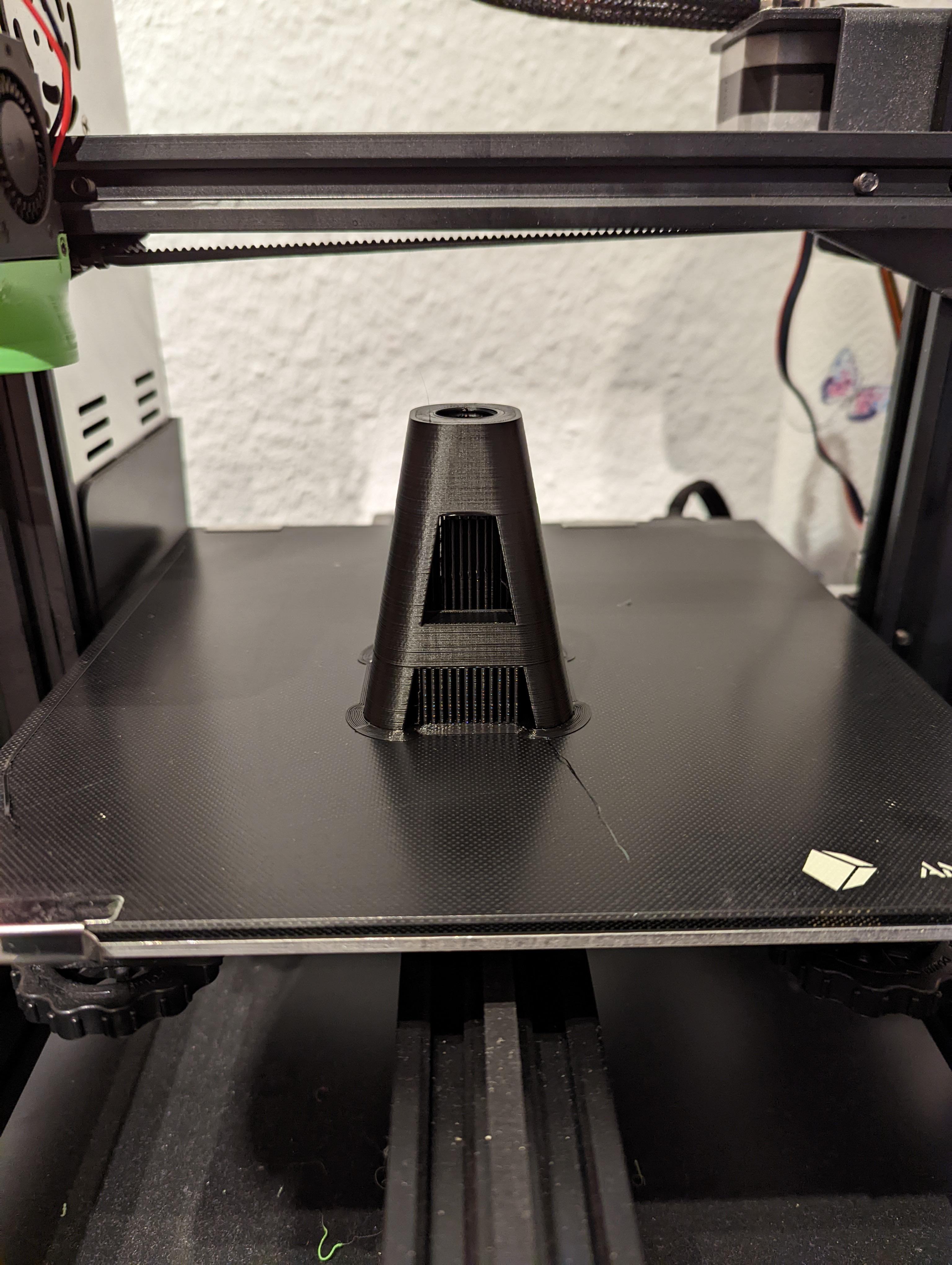

So der erste Teil meines GPU Supports ist gedruckt, jetzt fehlt nur noch die Schraube.

  • Anycubic PLA schwarz (Hersteller warscheinlich SUNLU)
  • 210°C Düse
  • 62°C Druckbett
  • Schichthöhe 0,2mm

GPU-Support Teil 1.jpg

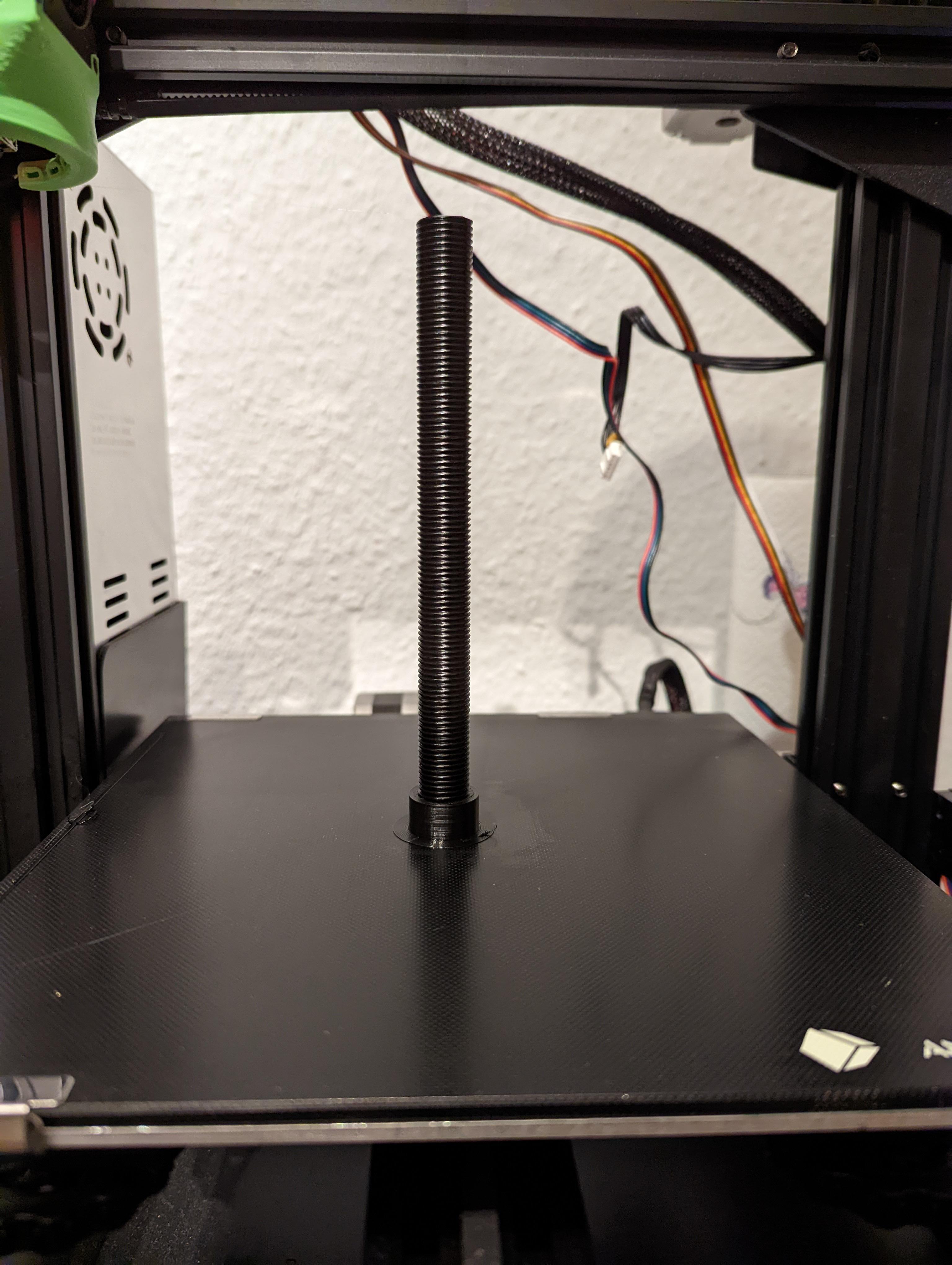

Update:
Jetzt ist auch die Schraube fertig!

GPU-Support Teil2.jpg


Update 2:

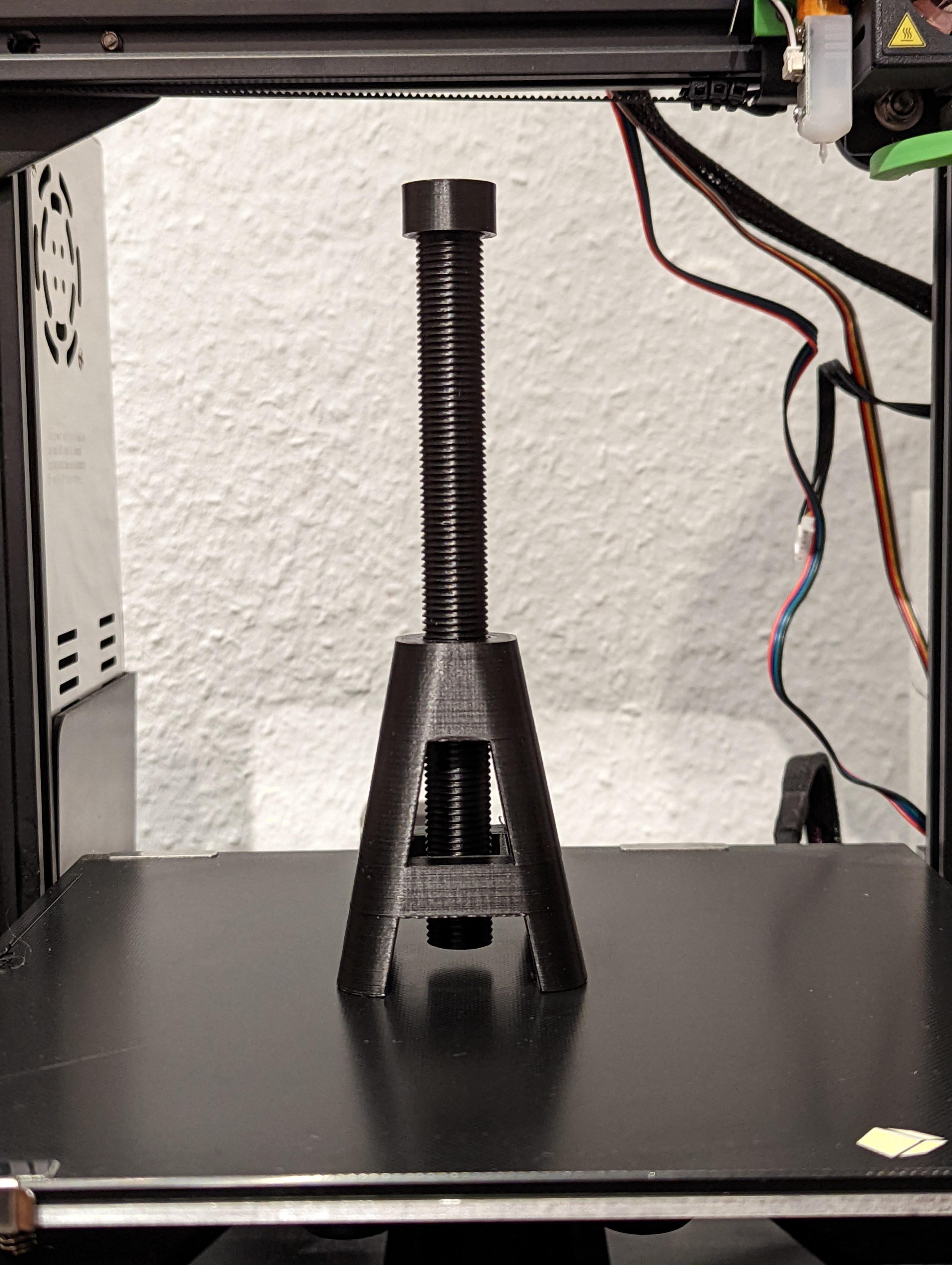

So sieht das ganze aufgebaut aus:

GPU-Support aufgebaut.jpg

Zuletzt bearbeitet:
Nee einfach ein gutes Wohnklima . Putz aus Lehm . Sorgt ganz toll , für ein behagliches Raumklima

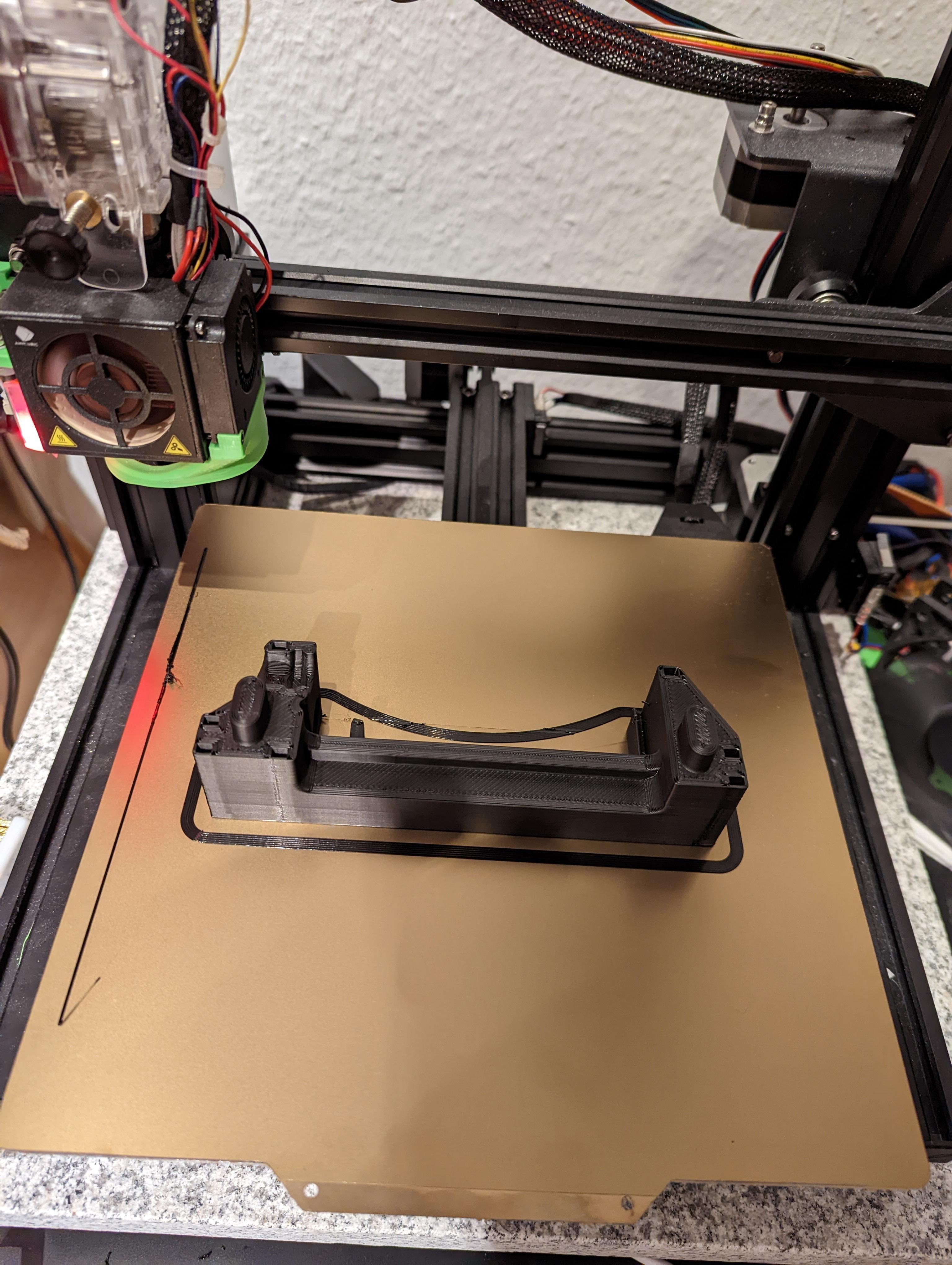

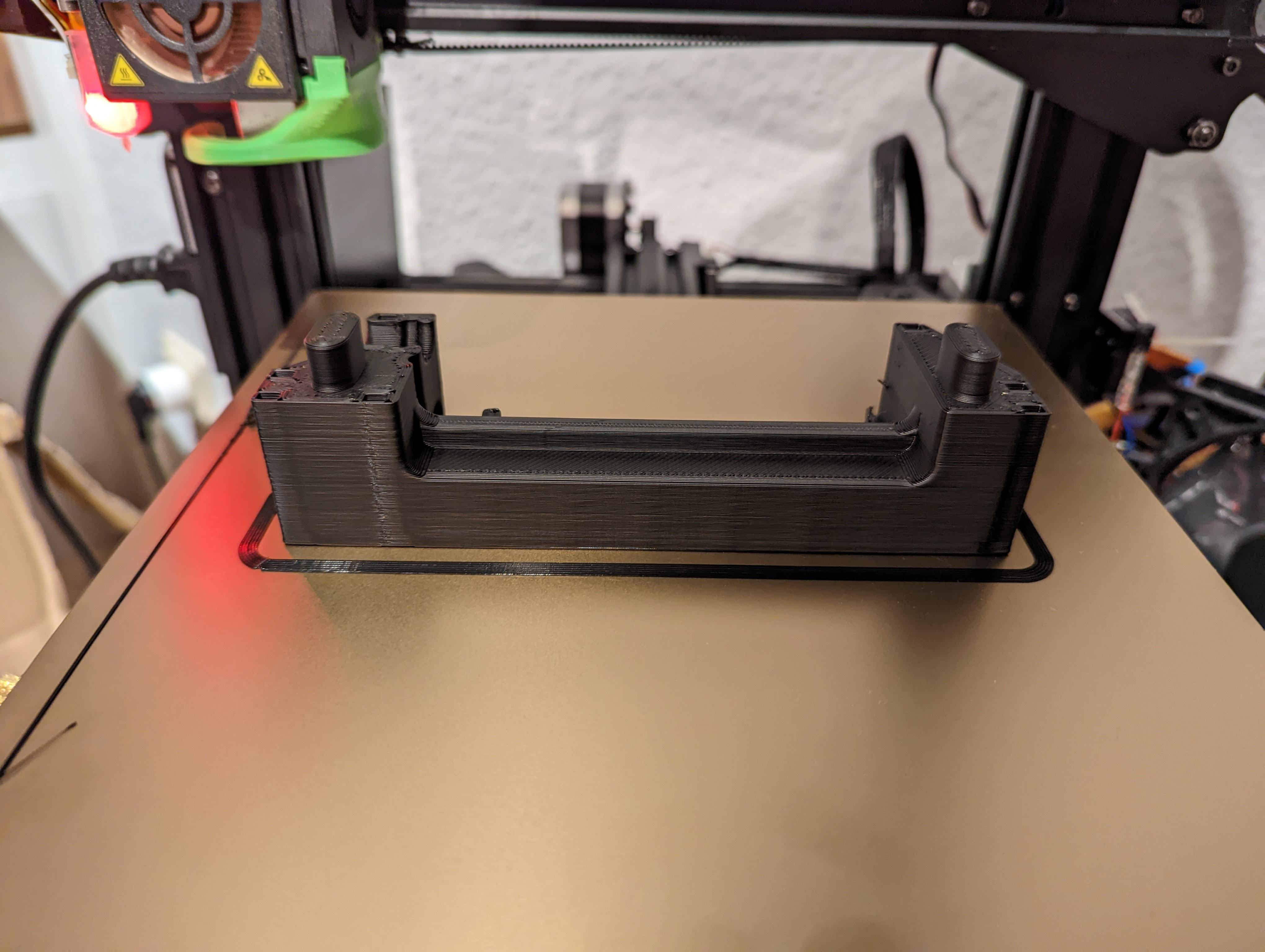

Das erste Teil für einen kleinen Tischschraubstock:
  • Anycubic PLA schwarz (Hersteller warscheinlich SUNLU)
  • 205°C Düse (1. Layer 210°C)
  • 65°C Druckbett
  • Schichthöhe 0,3mm
  • Geschwindigkeit 80mm/s (Outer Wall 60mm/s, Inner Wall 70mm/s, Infill 80mm/s, Surface 60mm/s, 1.Layer 15mm/s)


Ist ganz gut geworden für einen Bettschubser, Druckzeit war ca. 1,5h:

Testdruck PEI glatt fast 1.jpg Testdruck PEI glatt fast 2.jpg Testdruck PEI glatt fast 3.jpg

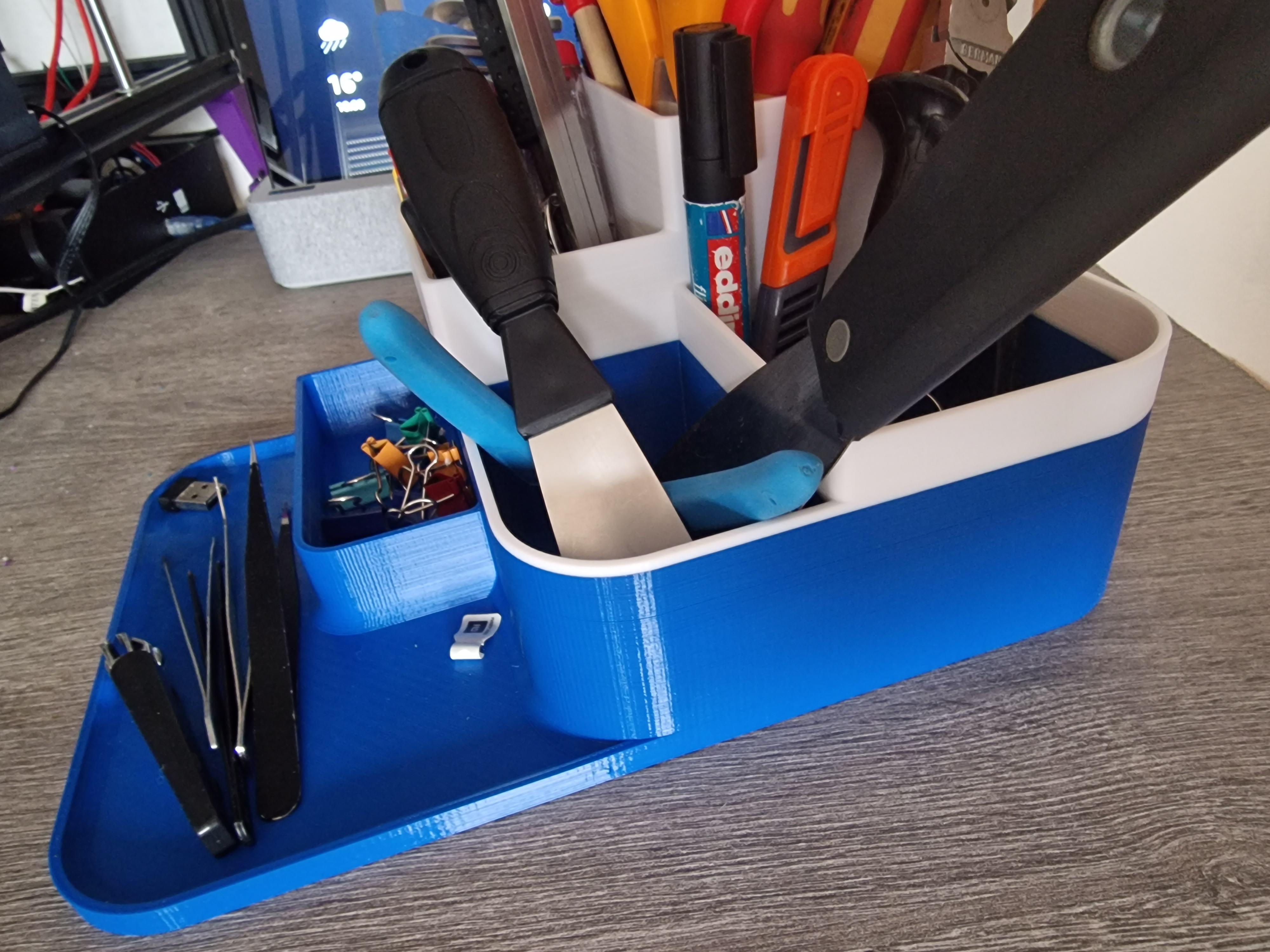

Sunlu Pla+ Blau und Weiß
225/70 0.2er Schichthöhe
175mm/s
Druckzeit 13 Stunden


Anhänge

  • 20220914_155213.jpg
    771,2 KB · Aufrufe: 80
  • 20220914_155225.jpg
    1,2 MB · Aufrufe: 85

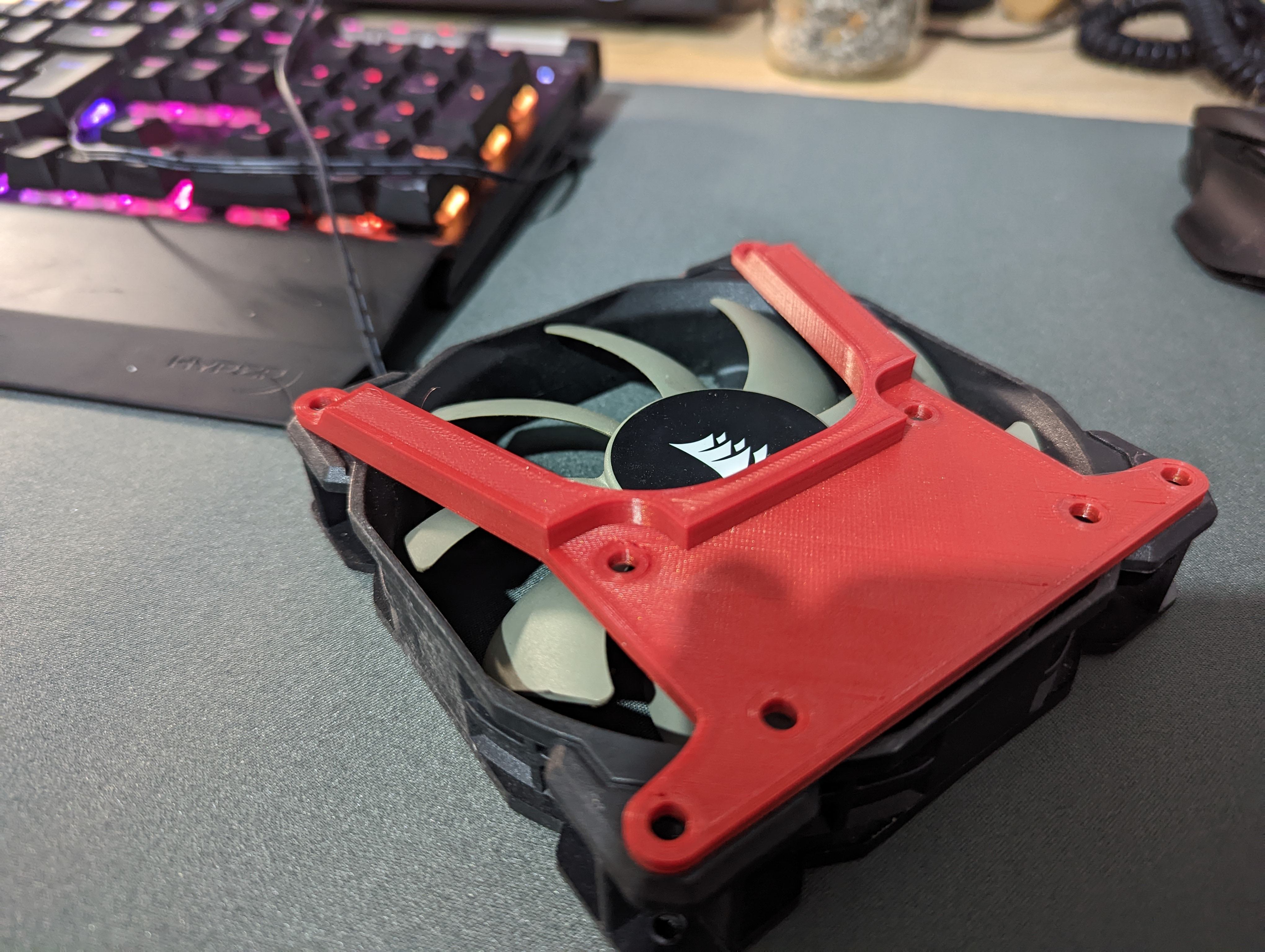

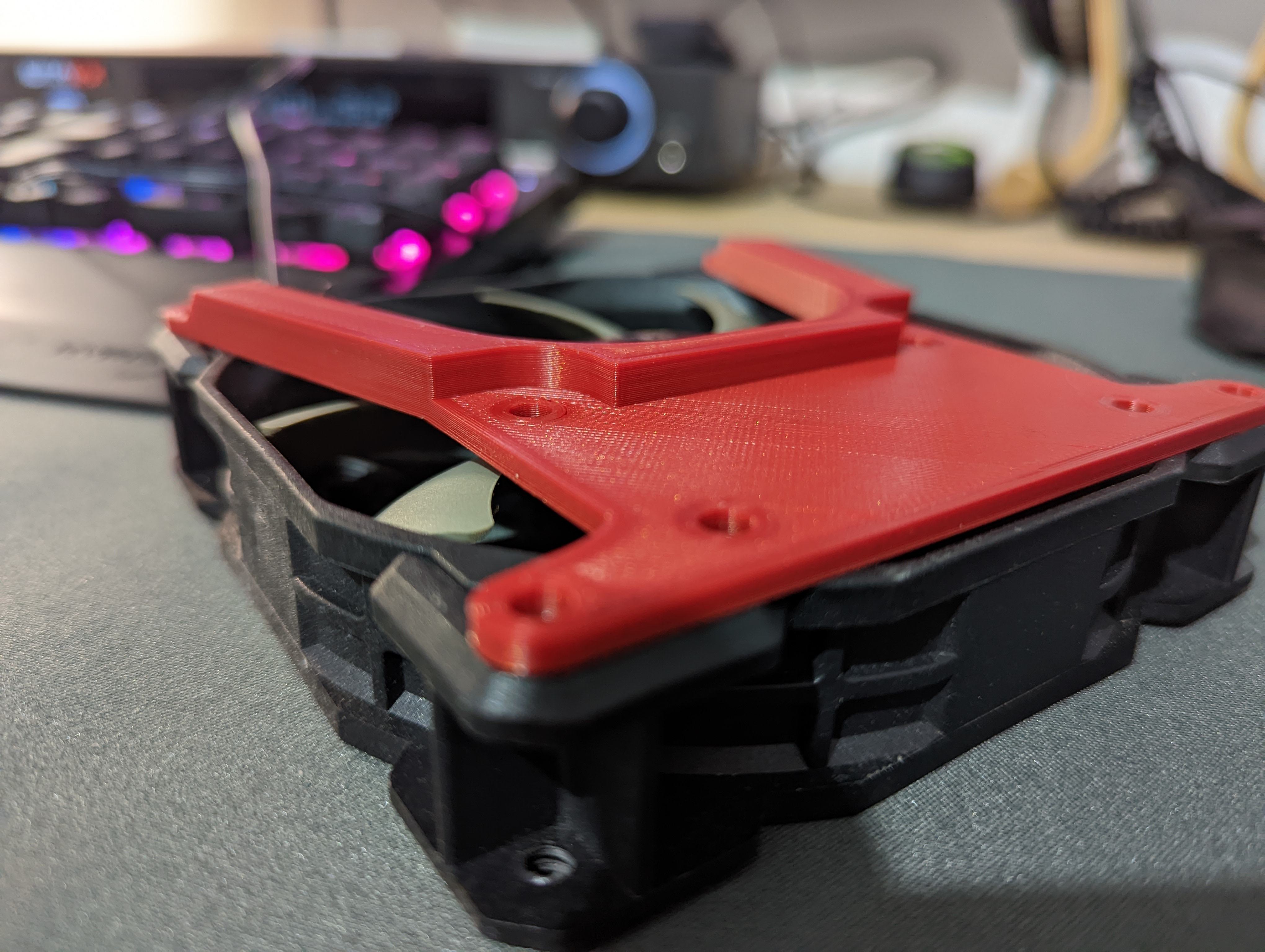

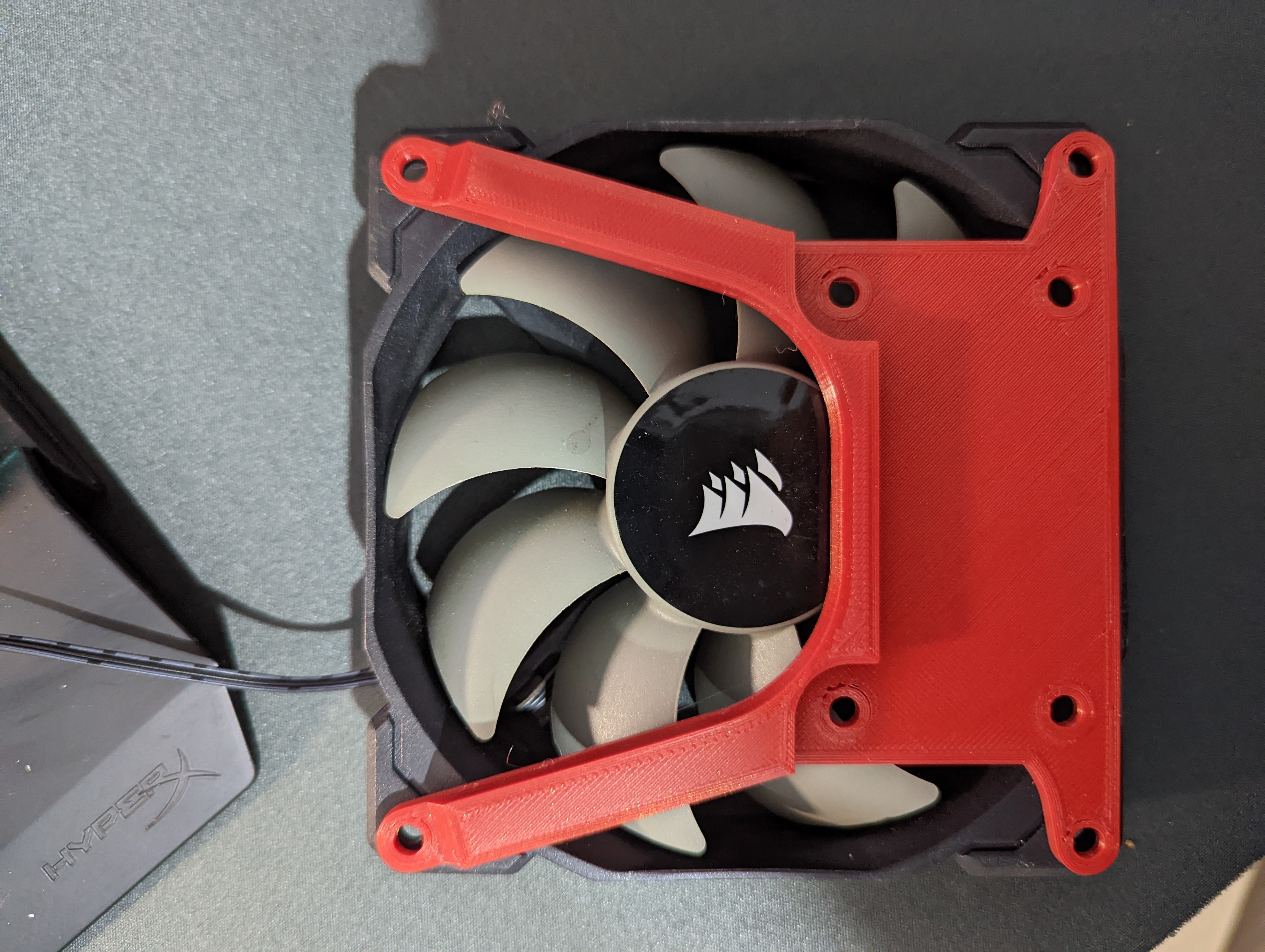

EK Xres D5 Halterung 120 mm
Ifilament 210/60 175mm/s
Druckzeit 45 min


Anhänge

  • PXL_20220920_005655261.jpg
    1,1 MB · Aufrufe: 84
  • PXL_20220920_005733318.jpg
    886,4 KB · Aufrufe: 81
  • PXL_20220920_005746883.jpg
    1 MB · Aufrufe: 82
EK Xres D5 Halterung 120 mm
Ich musste jetzt echt 5 Minuten lang überlegen, warum man sich sowas an einen Lüfter schrauben will... :ROFLMAO: bis auf die Idee kam, das der Lüfter womöglich nur benutzt wurde um auf den Fotos zu zeigen, das die Maße passen, aber im Einsatz willst du damit wohl die Pumpe an eine eigentlich für einen Lüfter vorgesehene Stelle schrauben (also statt eines Lüfters)?

Die Halterung kommt an einen Radiator im Case . Damit man die Pumpen Kombi dort verschrauben kann. Ein Freund hatte mich gefragt.


Anhänge

  • IMG-20220919-WA0002.jpg
    141,9 KB · Aufrufe: 98

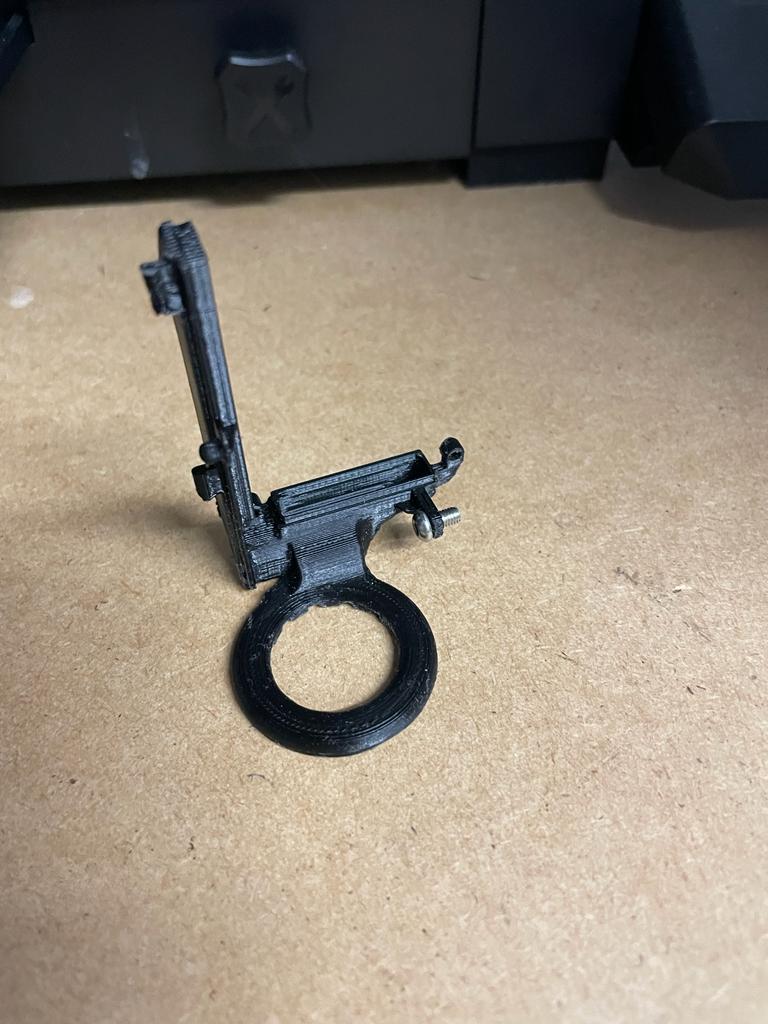

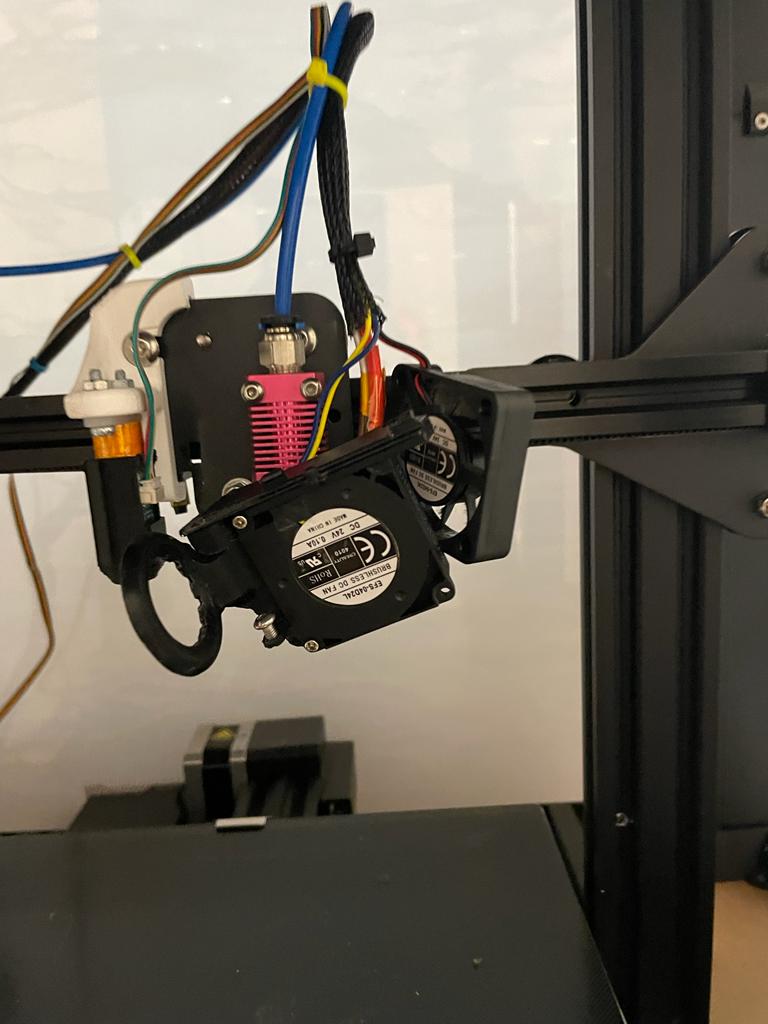

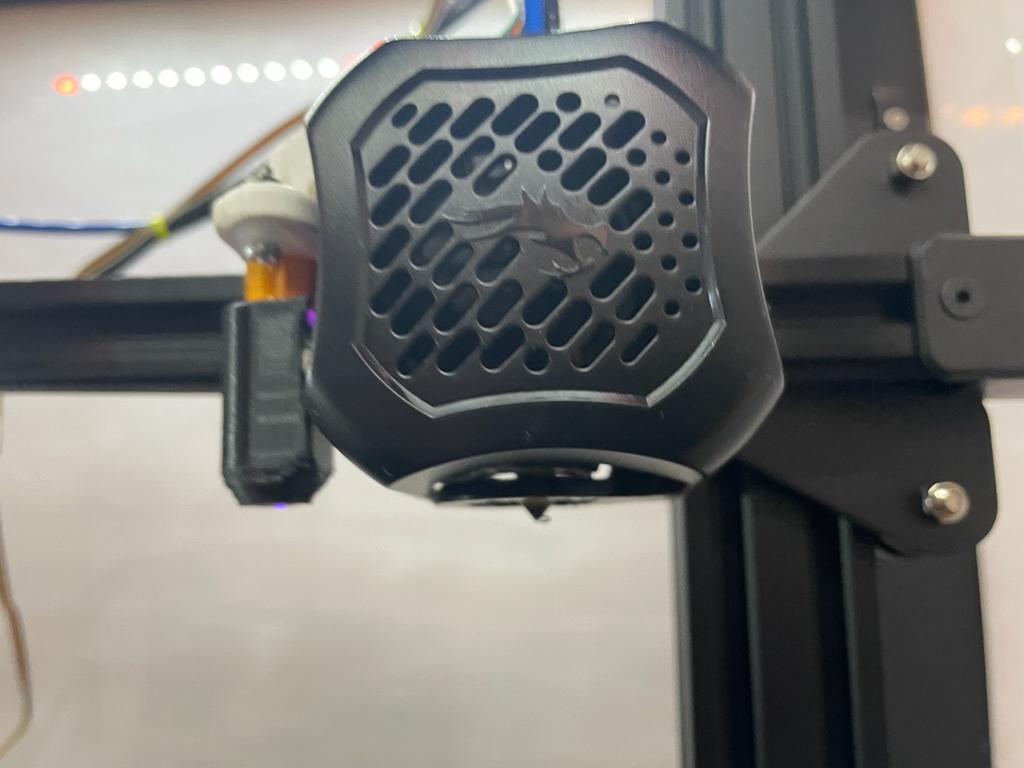

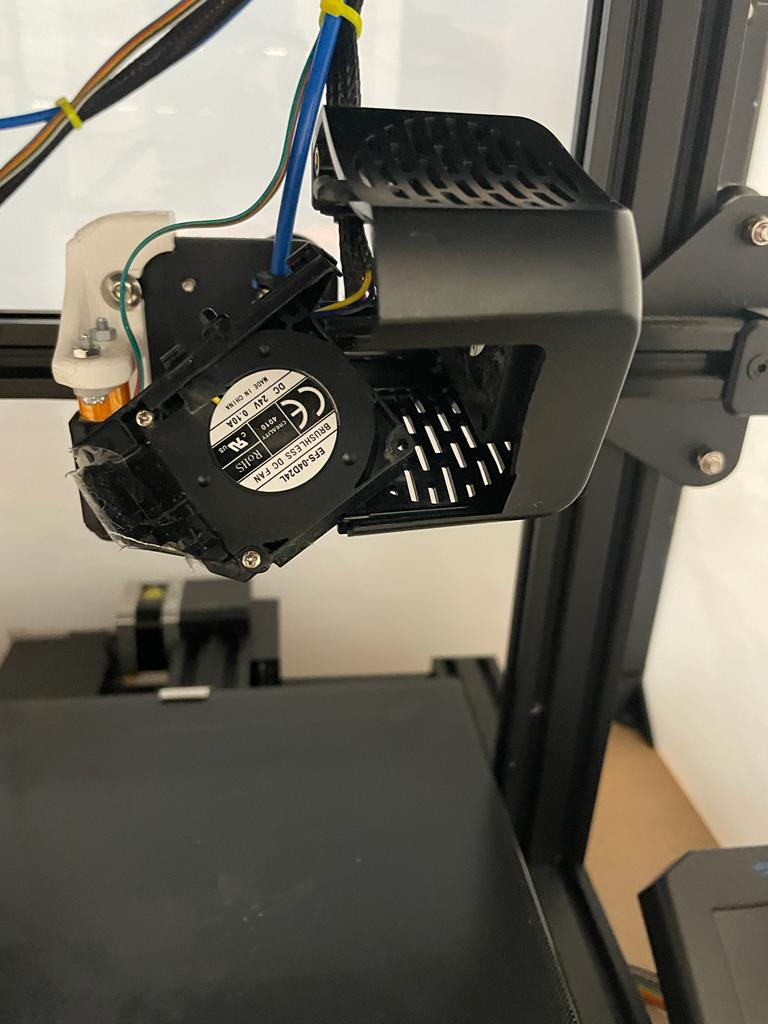

Heute hab ich endlich mal die Einbaubare Version des Bauteilkühlers von unserem Ender3V2 gedruckt und dann auch eingebaut - Version 1 war nur die Passprobe in gedruckt und Version 2 hatte auf der Oberseite vom Ringkühler leider löcher...
1663960882758.png AutoCAD Fusion -> gedruckt 23d7d4d6-1d4d-4c2b-aeb1-0177a82d54aa.jpg

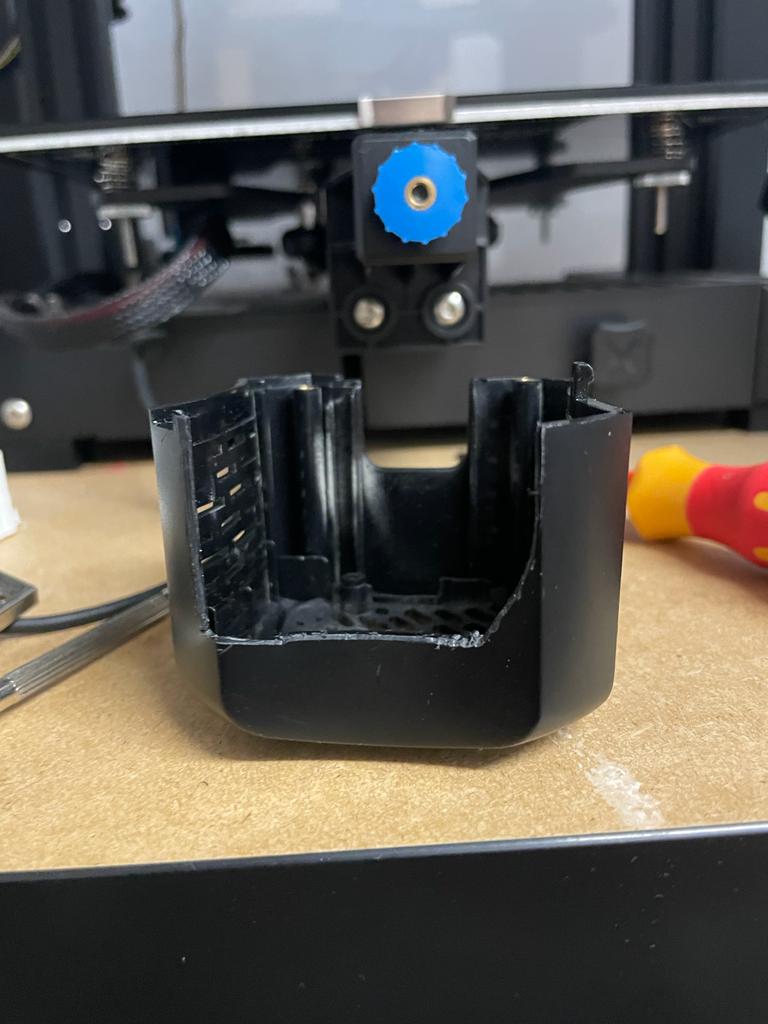

Für den Umbau musste ich zwar doch noch ein wenig Hand an die Verkleidung legen, aber das hielt sich in grenzen.
a2beb191-c40f-4d97-b80e-9981b4463c98.jpg bda7417c-31b1-41bc-9dae-eb407fe154d9.jpg dc2f6f3b-d7d5-4e0f-9615-59c36b6e1002.jpg

Luft strömt ab Wert 100 schon merkbar aus, jedoch so richtig erst ab 255 - da bin ich wohl mit dem Kanal noch nicht ganz im Idealbereich.

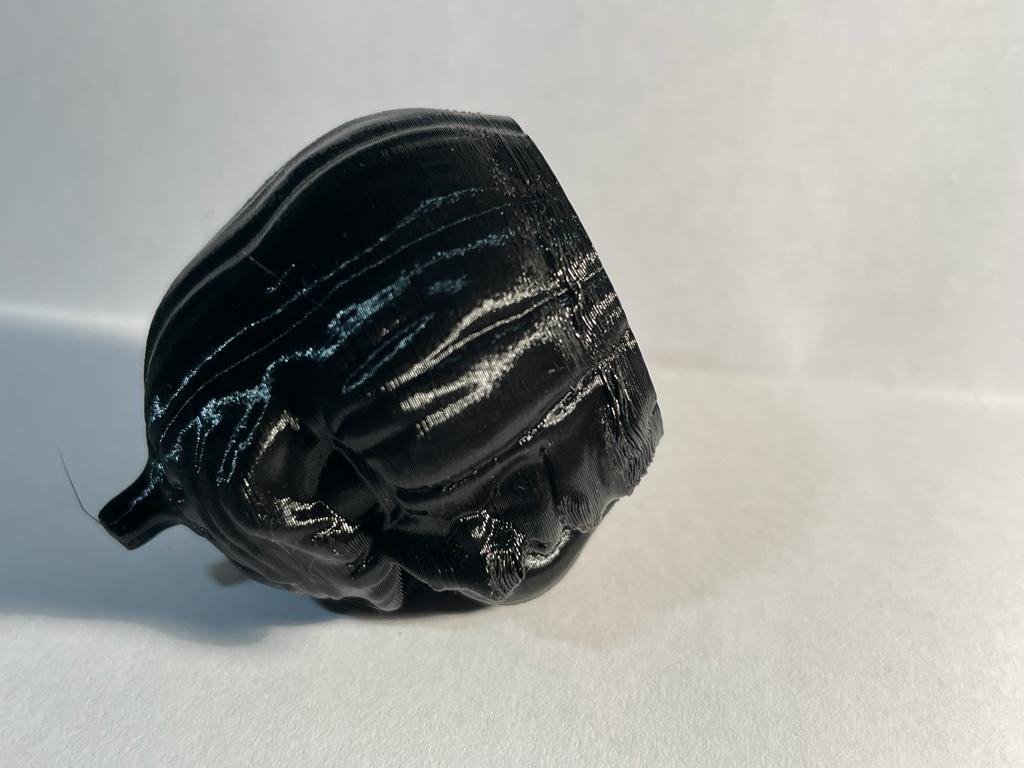

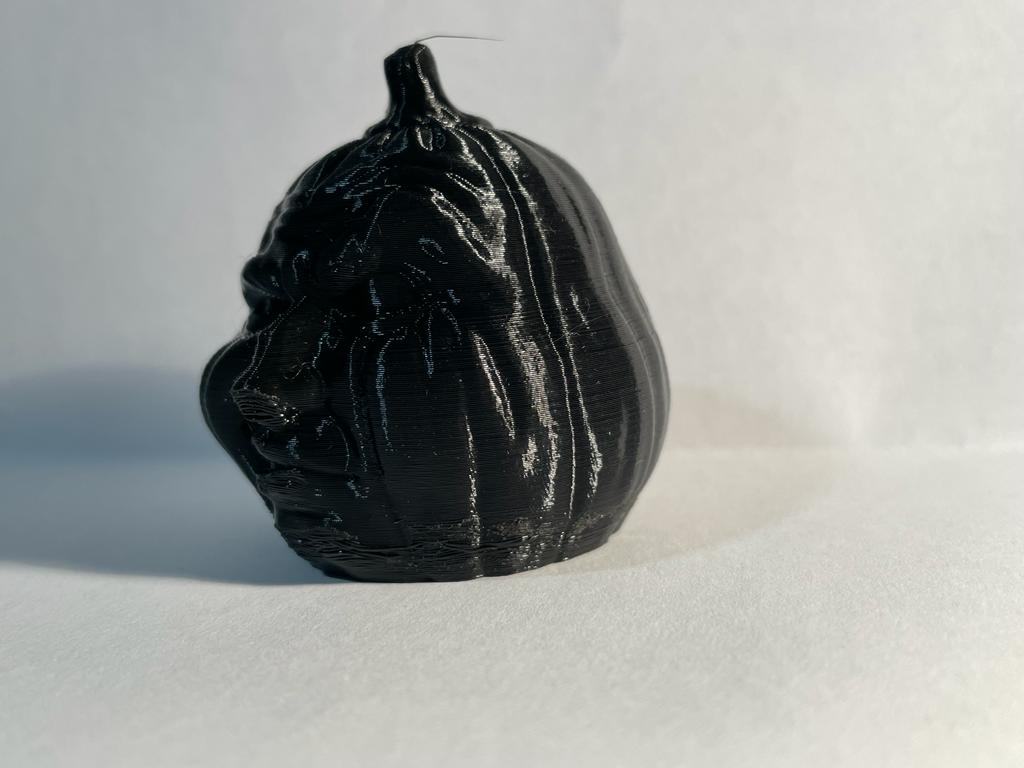

Der erste Druck mit dem neuen Kühler lief ordentlich durch, jedoch im unteren Bereich, wo noch mit "weniger" Luft gearbeitet wird, hat sich das Filament trotzdem aufgestellt - ich hab aber für den Kühler auch nichts neu Gesliced gehabt, sondern einfach einen alten Druck verwendet.

ad23efa6-5360-4379-856d-abf46214bb0d.jpg f3ad88db-ca8e-49af-89b1-551df459df51.jpg

der Rest sieht dafür viel besser aus, als bei dem alten Druck - leider hab ich das Teil nicht mehr...



Anhänge

  • 00f715b3-270b-464f-87ac-f6db53918c06.jpg
    65,1 KB · Aufrufe: 64
  • 49d7c973-5a4b-45c2-b9d7-c6f6db381923.jpg
    67,9 KB · Aufrufe: 66
Habe mal auf die schnelle was für meine Test CPUs gebaut. Leider bissl stramm gemessen.


Anhänge

  • IMG_20220925_191544.jpg
    1 MB · Aufrufe: 86
  • IMG_20220925_191606.jpg
    1,4 MB · Aufrufe: 92

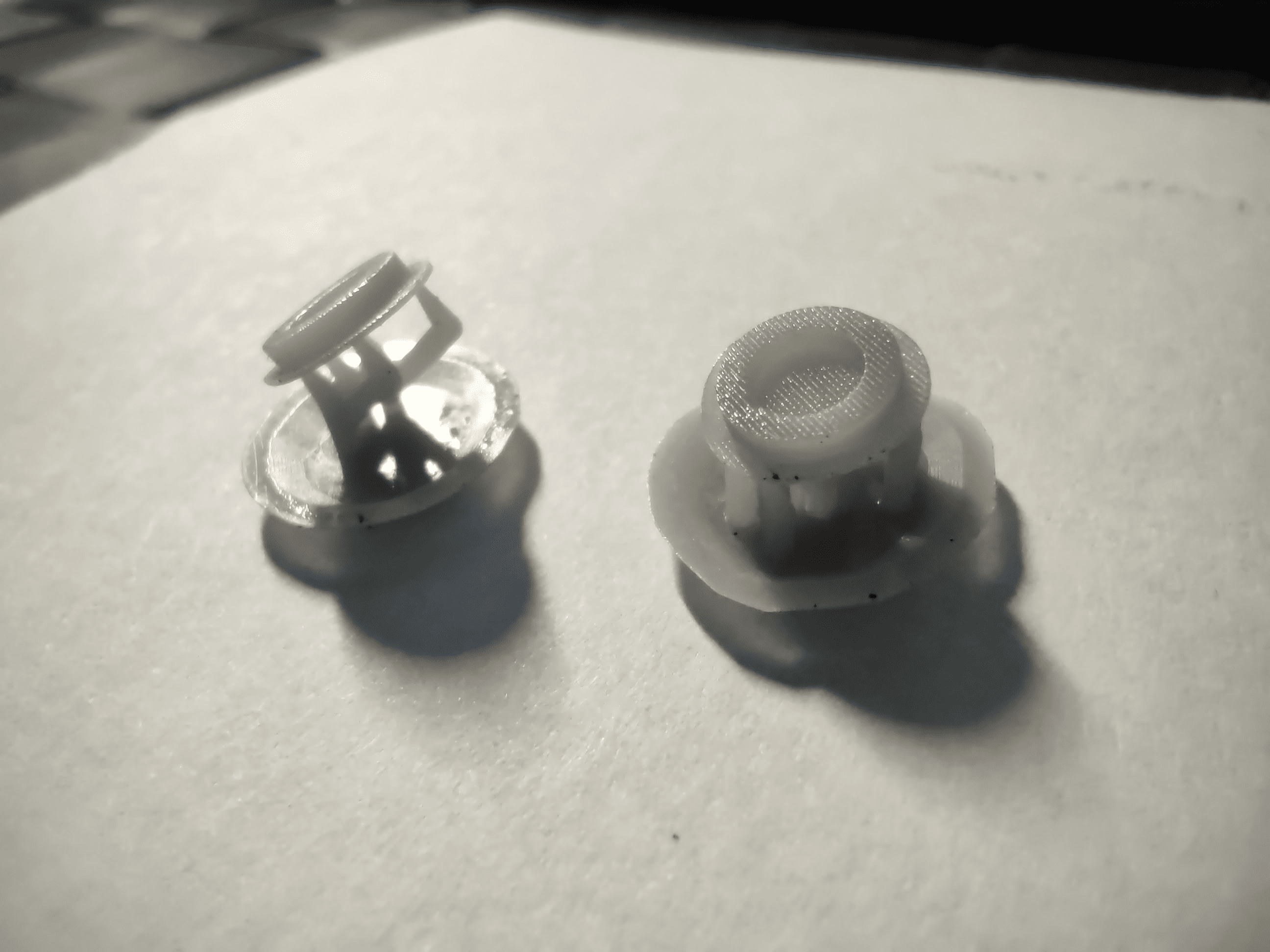

Heute mal was ganz großes (7mm Durchmesser), die Supports sind noch dran:

ka, was die dunklen Punkte sind, sehe ich mit bloßem Auge fast net. Könnte ggf vom dunkleren Anycubic Resin sein (Farbpigmente evtl), da hatte ich noch 20ml (wurde dann mit Sunlu gemischt).

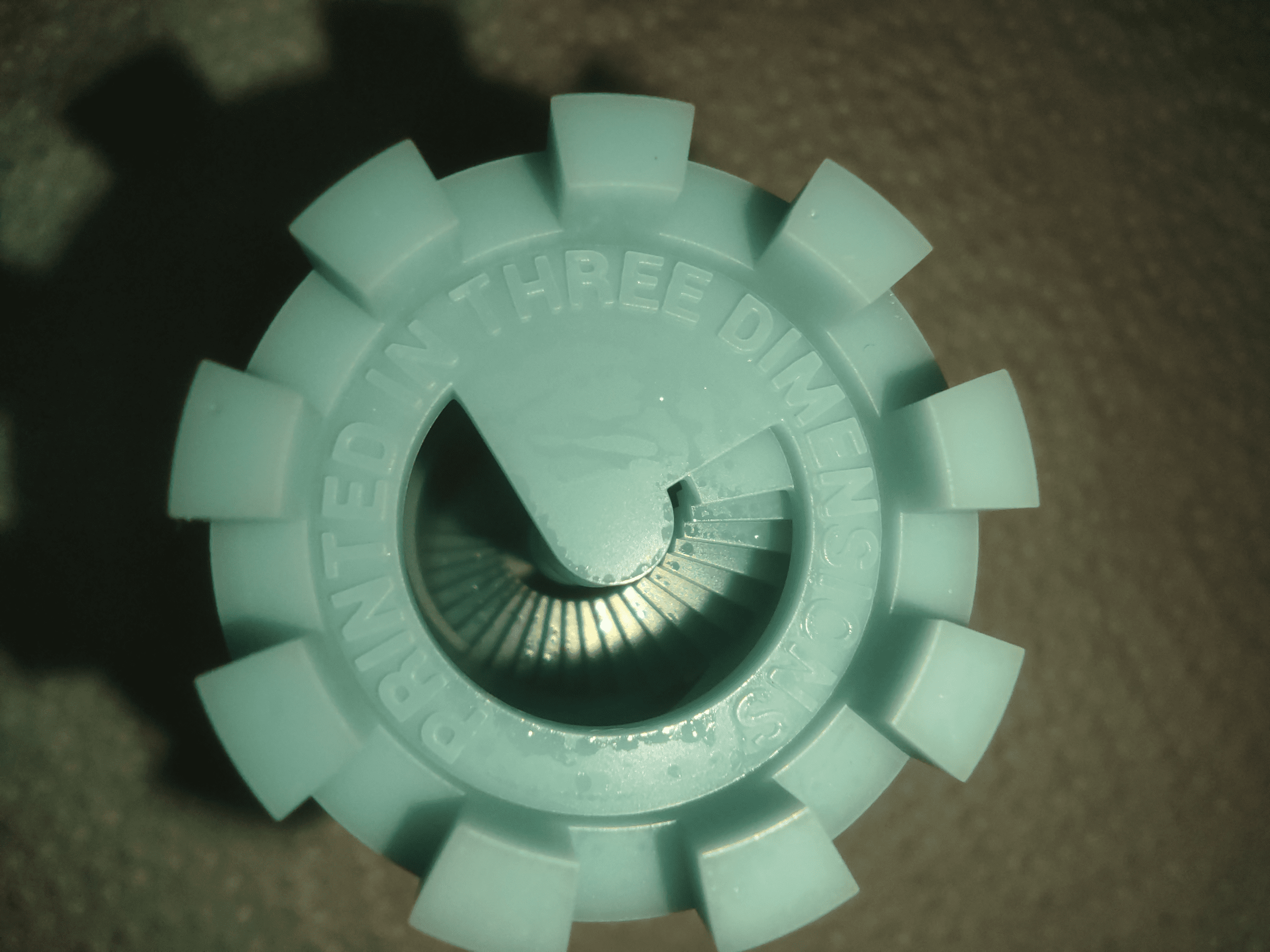

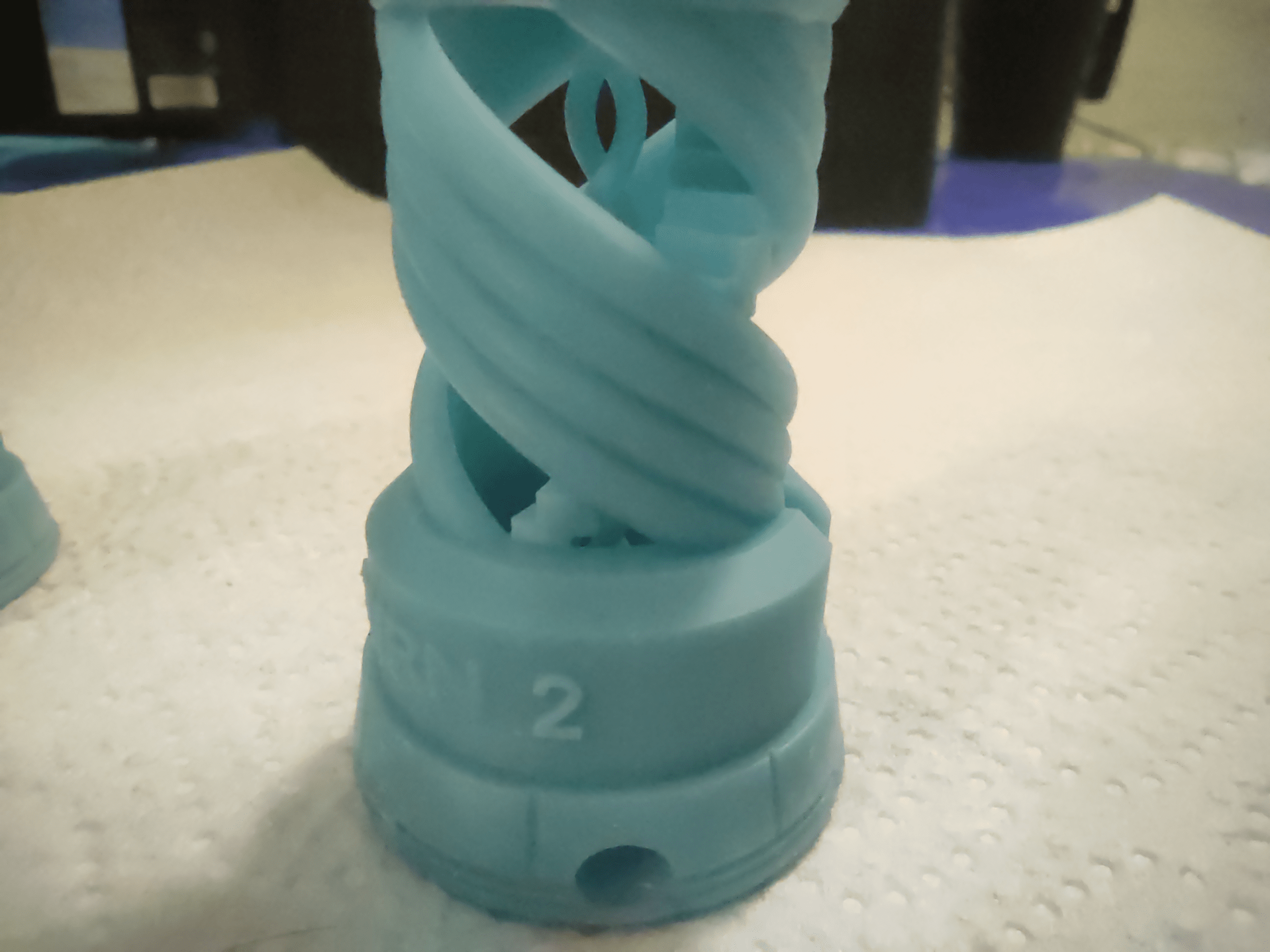

Gedruckt auf Saturn 2; Resin Anycubic Standard Aqua Blue (mit überschrittenem MHD):
Zwei von den Dingern waren nach ca 3h50m fertig; war der beigelegte Testdruck auf dem USB Stick.

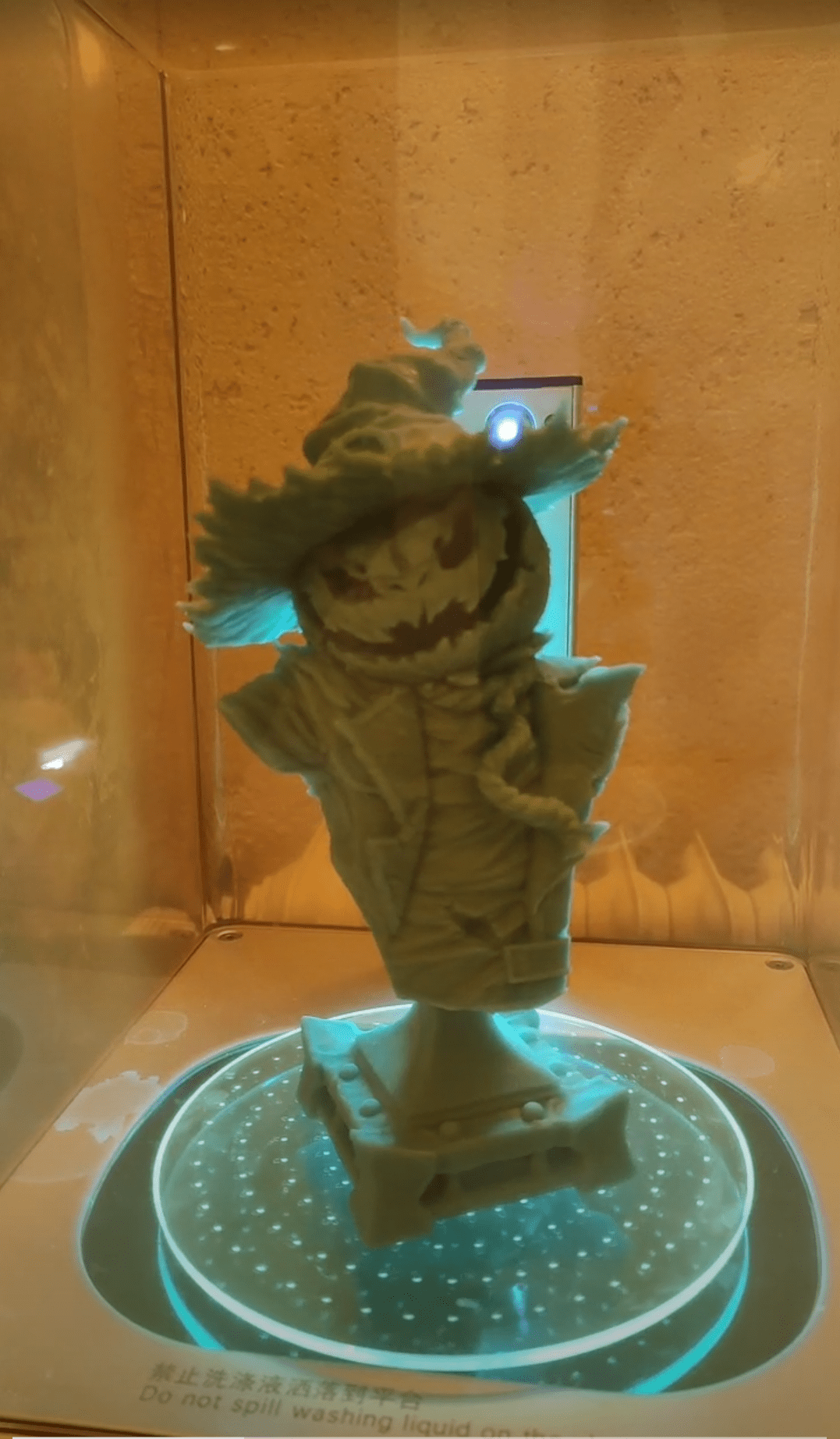

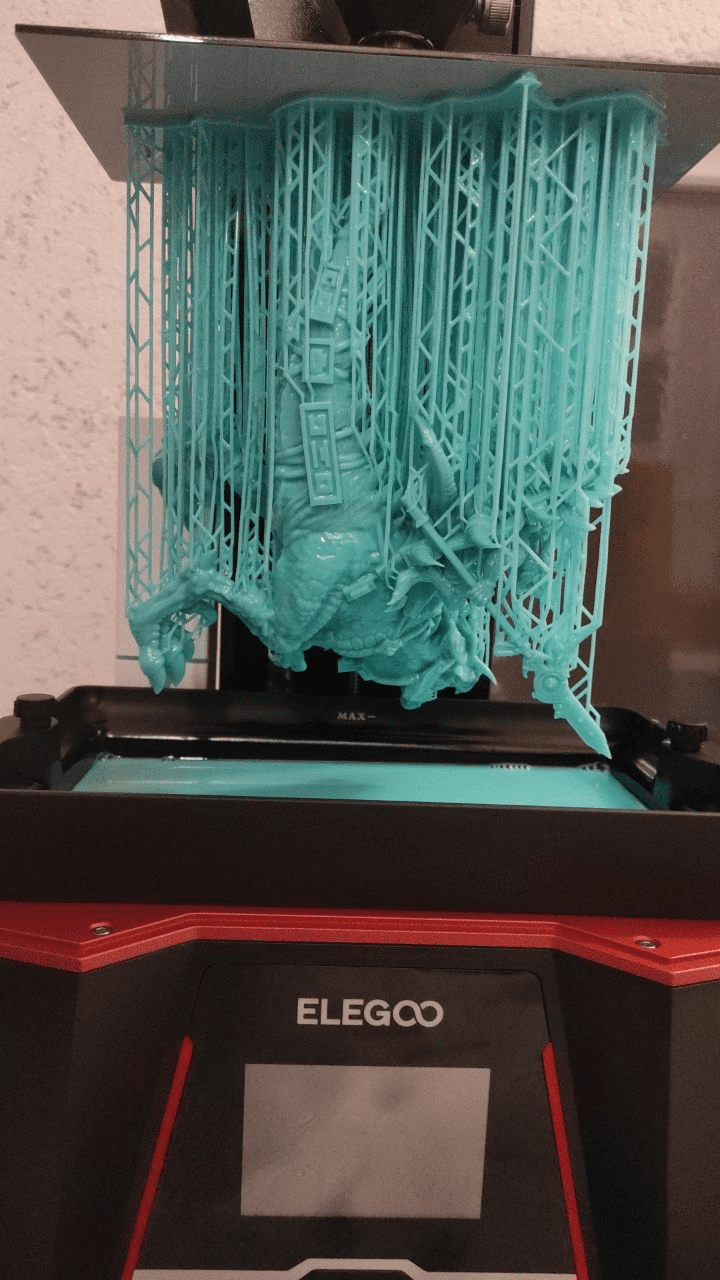

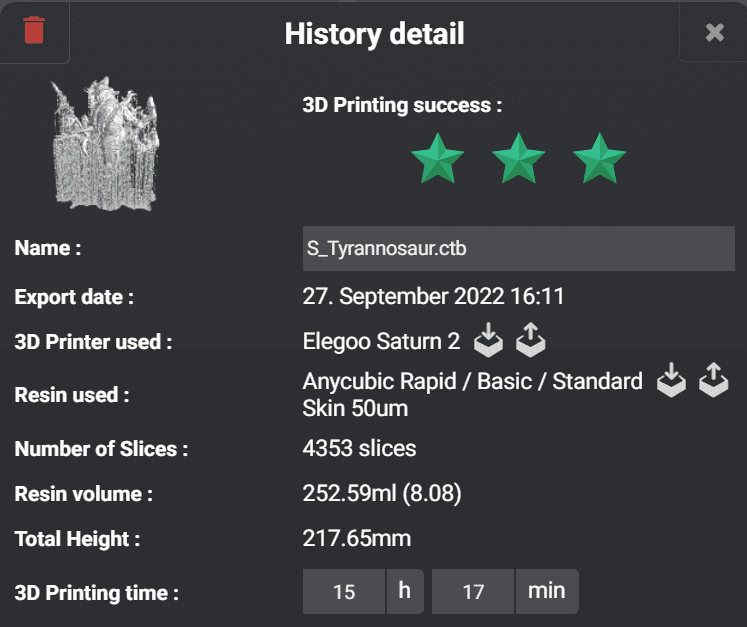

Erster Snapshot vom ersten richtigen Druck auf dem Saturn 2. Nach 15h17m war der Druck fertig. Sieht auf den ersten Blick ok aus. Jetzt erstmal gut abhängen lassen und hoffen das mein Eimer fürs Reinigungsbad bald da ist :-)



So die Support hab ich weitestgehend heute mal entfernt. Waschen muss ich die Tage machen, die "Miniatur" ist jetzt eingewickelt erstmal in ner dunklen Schublade verschwunden, damit ja nix aushärtet vom dem restlichen Resinschmaddel.

Und ja 15h, war ja baumraumfüllend der Druck. Hab aber ca 110 ml mehr Resin verbraucht als berechnet, habe glaube die Abflusslöcher nicht ganz durchgestochen in den Hohlraum, habs vergessen zu kontrollieren im Slicer.

m.E. sogar relativ fix. Ich hab auf dem deutlich kleineren Mono 4k schon mal nen Teil für 12h gedruckt (Teil von nem Lichtschwertgriff, hochkant).

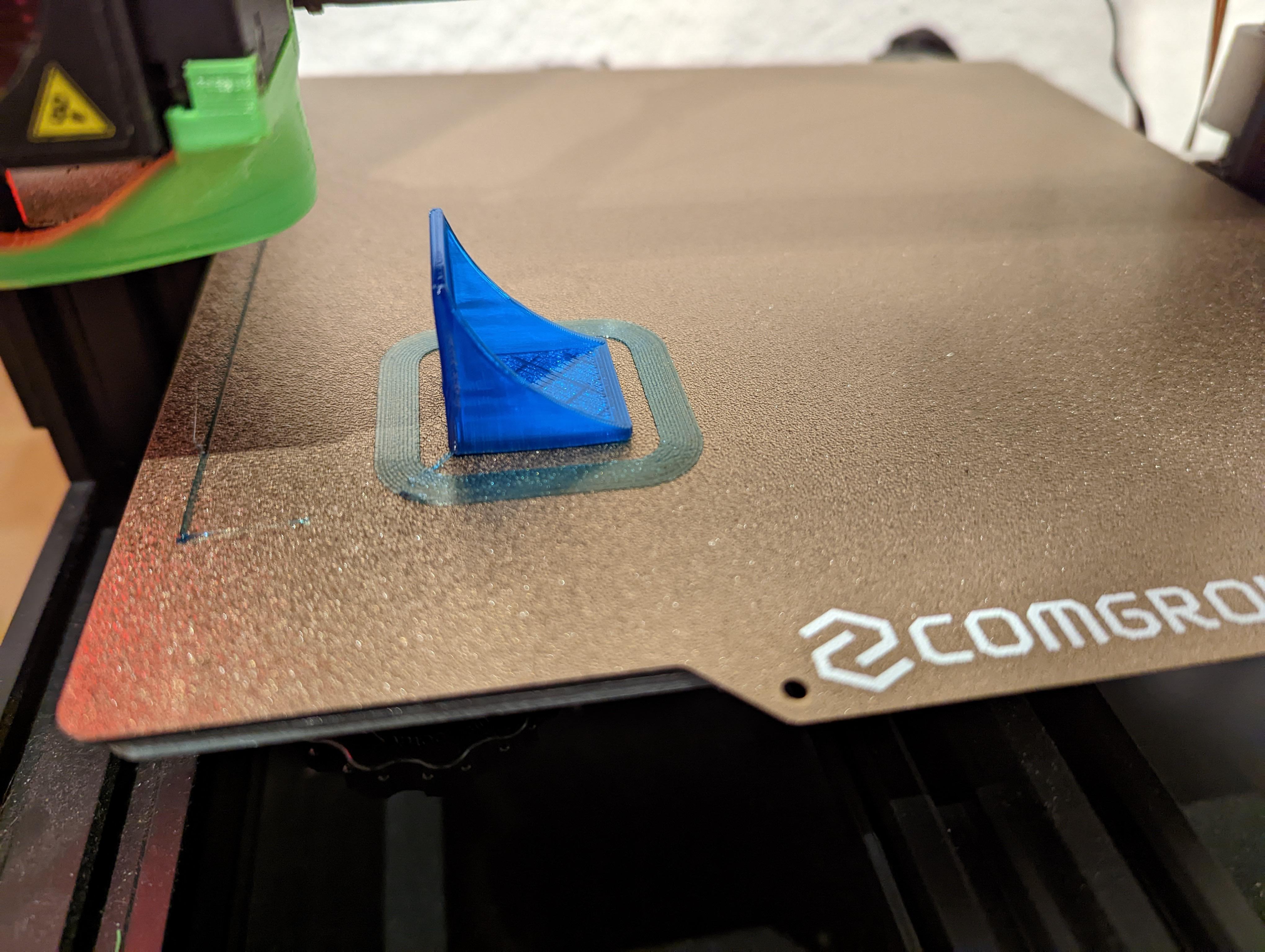

Mein erster Druck TPU auf der PEI Druckplatte.
Wie in der Anleitung beschrieben, die raue Seite verwendet.

Leider hatte ich im Slicer vergessen den Bauteilkühler abzuschalten, daher ist es etwas verzogen.

  • 220°C Düse / 60°C Bett
  • 40mm/s Geschwindigkeit (doppelt so hoch wie auf der Ultrabase)
  • Eryone TPU Blau transparent

Cabel Combs
Ifilament Candy Red PLA
205/60 Grad


Anhänge

  • PXL_20221009_105522179~2.jpg
    575 KB · Aufrufe: 68
Zuletzt bearbeitet:
Bei den Temps PLA

Das Ifilament ist PLA . Grade läuft aber noch ein Test mit esun PETG Solid Purpel
Beitrag automatisch zusammengeführt:

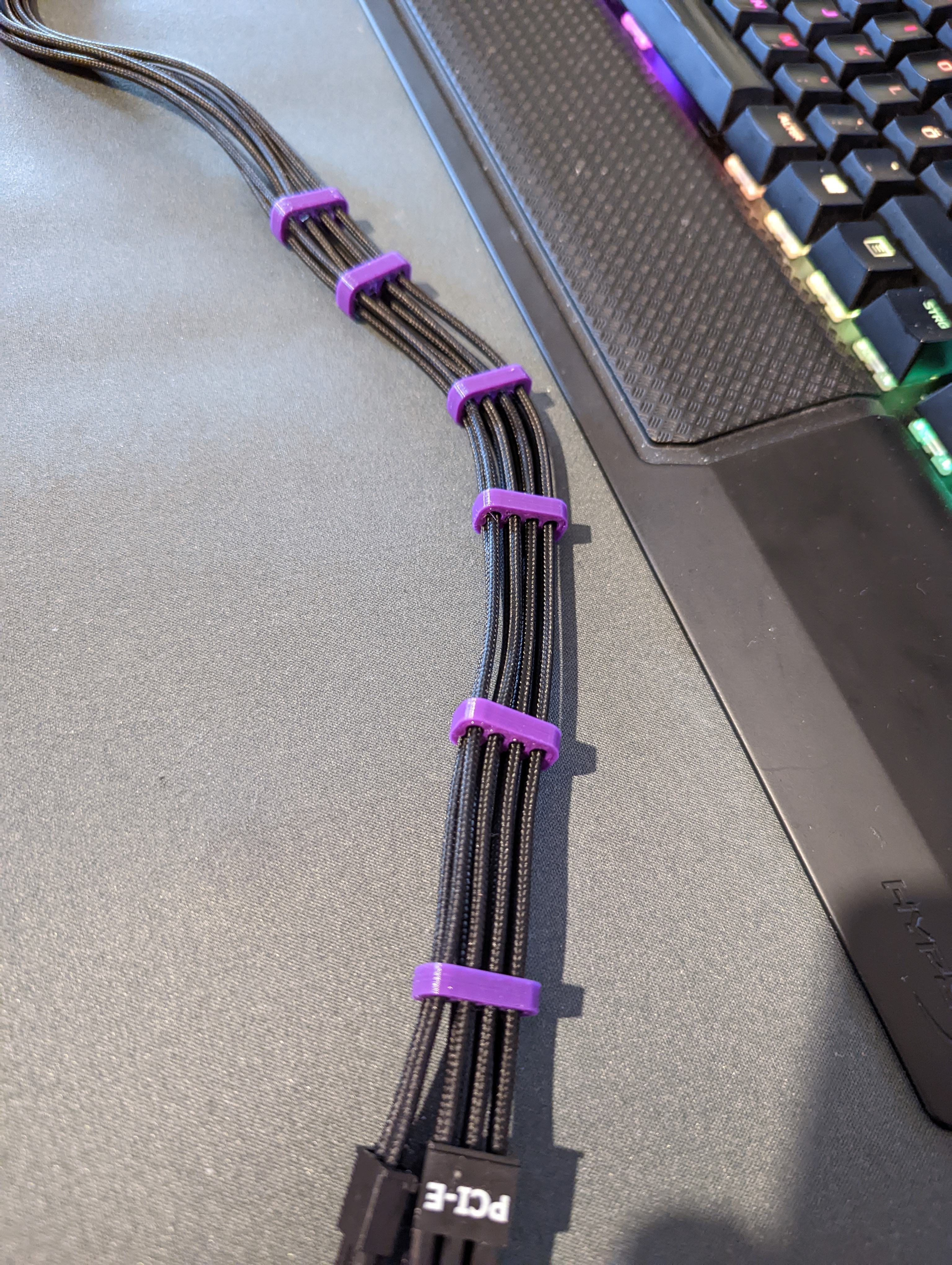

Und das ganze in Esun Petg
235/75 grad


Anhänge

  • PXL_20221009_164041315.jpg
    1,7 MB · Aufrufe: 74
Zuletzt bearbeitet:
