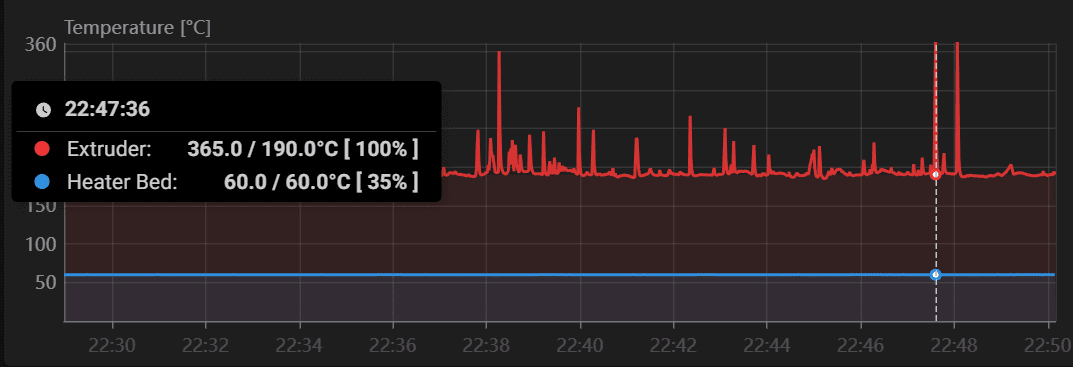

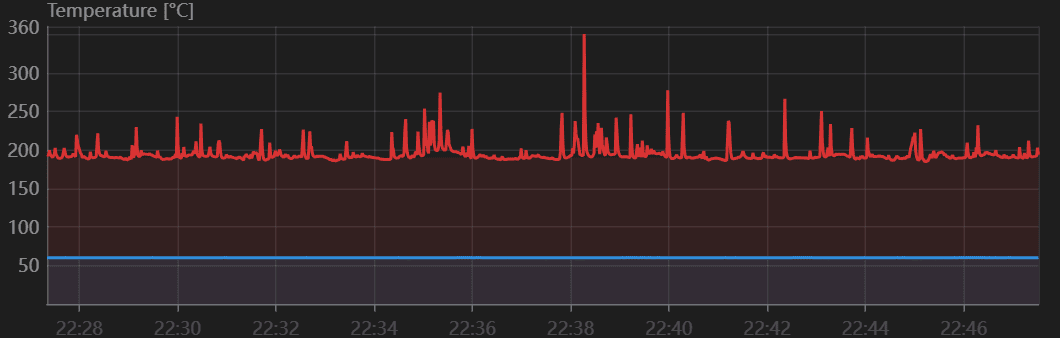

Glaube mein Hotend Thermistor spackt bissl rum, Spike bis 350°C fürn Bruchteil von ner Sekunde, habs mal beobachtet, Heater is eig nie länger als ne Sekunde volle Power an (letztes PID-Tuning war zwar auf 230°C, aber so viel unterschied macht das ja jetzt auch net, ist ja kein 1500W Heater drin)


Edit: eben schon wieder


Auszug klippy.log
Code:
Stats 42585.7: gcodein=0  mcu: mcu_awake=0.027 mcu_task_avg=0.000038 mcu_task_stddev=0.000097 bytes_write=66429238 bytes_read=20294352 bytes_retransmit=0 bytes_invalid=0 send_seq=1549576 receive_seq=1549576 retransmit_seq=0 srtt=0.000 rttvar=0.000 rto=0.025 ready_bytes=0 upcoming_bytes=0 freq=71997947 heater_bed: target=60 temp=60.0 pwm=0.420 V1.2: temp=35.4 CB1: temp=54.7 sd_pos=2445251 sysload=0.37 cputime=3491.143 memavail=694916 print_time=42588.740 buffer_time=3.010 print_stall=0 extruder: target=190 temp=216.9 pwm=0.000
Stats 42586.7: gcodein=0  mcu: mcu_awake=0.027 mcu_task_avg=0.000038 mcu_task_stddev=0.000097 bytes_write=66429531 bytes_read=20294739 bytes_retransmit=0 bytes_invalid=0 send_seq=1549590 receive_seq=1549590 retransmit_seq=0 srtt=0.000 rttvar=0.000 rto=0.025 ready_bytes=0 upcoming_bytes=0 freq=71997952 heater_bed: target=60 temp=60.0 pwm=0.215 V1.2: temp=36.1 CB1: temp=55.1 sd_pos=2445251 sysload=0.37 cputime=3491.209 memavail=695700 print_time=42588.740 buffer_time=2.009 print_stall=0 extruder: target=190 temp=294.8 pwm=0.000
Stats 42587.7: gcodein=0  mcu: mcu_awake=0.027 mcu_task_avg=0.000038 mcu_task_stddev=0.000097 bytes_write=66432118 bytes_read=20295310 bytes_retransmit=0 bytes_invalid=0 send_seq=1549644 receive_seq=1549644 retransmit_seq=0 srtt=0.000 rttvar=0.000 rto=0.025 ready_bytes=0 upcoming_bytes=0 freq=71997952 heater_bed: target=60 temp=60.0 pwm=0.275 V1.2: temp=36.0 CB1: temp=54.7 sd_pos=2445360 sysload=0.37 cputime=3491.290 memavail=695900 print_time=42590.160 buffer_time=2.428 print_stall=0 extruder: target=190 temp=194.1 pwm=1.000
Stats 42588.7: gcodein=0  mcu: mcu_awake=0.029 mcu_task_avg=0.000040 mcu_task_stddev=0.000102 bytes_write=66434671 bytes_read=20295873 bytes_retransmit=0 bytes_invalid=0 send_seq=1549696 receive_seq=1549696 retransmit_seq=0 srtt=0.000 rttvar=0.000 rto=0.025 ready_bytes=0 upcoming_bytes=0 freq=71997951 heater_bed: target=60 temp=60.0 pwm=0.364 V1.2: temp=36.4 CB1: temp=54.7 sd_pos=2445466 sysload=0.37 cputime=3491.368 memavail=695952 print_time=42591.580 buffer_time=2.847 print_stall=0 extruder: target=190 temp=193.1 pwm=1.000
Stats 42589.7: gcodein=0  mcu: mcu_awake=0.029 mcu_task_avg=0.000040 mcu_task_stddev=0.000102 bytes_write=66436507 bytes_read=20296395 bytes_retransmit=0 bytes_invalid=0 send_seq=1549737 receive_seq=1549737 retransmit_seq=0 srtt=0.000 rttvar=0.000 rto=0.025 ready_bytes=0 upcoming_bytes=0 freq=71997950 heater_bed: target=60 temp=59.9 pwm=0.572 V1.2: temp=35.8 CB1: temp=55.2 sd_pos=2445523 sysload=0.34 cputime=3491.456 memavail=696152 print_time=42592.726 buffer_time=2.992 print_stall=0 extruder: target=190 temp=196.3 pwm=0.000

Zuletzt bearbeitet:
Sieht irgendwie nach wechselndem Widerstand aus -> Kabelbruch wäre auch meine Idee.

Am Dienstag liefert DHL den V-core 4 500.
Dürfte ein 60kg Drucker in 6 Paketen werden

Jo ich baue heute wohl mal den Druckkopf auseinander und schaue mal ob ich was finde.
Druck gestern ist natürlich noch bei um die 90% abgebrochen (Fehlermeldung heater abnormal), war sehr begeistert 😭

Mir ist nur ein Kabelbruch oder Wackler in einer Verbindungsstelle beim Hotendkühler aufgefallen, aber das dürfte doch auch keine solche Schwankungen verursachen oder? Sind ja nur Sekunden wo Hotend angeblich über 300 Grad wird. Und eig Kühlt der ja nur den Kühler vom Hotend nicht dort wo Heizpatrone und Tempsensor sitzen.

Eventuell kommt der Bruch nur bei bestimmten Bewegungen zum tragen. Leichte Änderungen im Widerstand und schon denkt dein Drucker X Grad mehr / weniger.
Bei meinem voron 2.4 ist vorhin das Verbindungsteil Schleppkette / Gantry gebrochen.....erstmal neu drucken sofern das überhaupt so einfach geht.

Bei 2.4 und Dreizack lohnt sich doch eher ne Nabelschnur anstatt ner Schleppkette?

Morpheuz schrieb:
Bei 2.4 und Dreizack lohnt sich doch eher ne Nabelschnur anstatt ner Schleppkette?
Zum Vergrößern anklicken....
Absolut richtig. Bisher einfach zu faul gewesen das alles umzubauen xD
Nun stellt sich die Frage: das eine Teil neu drucken oder umbauen?

Umbauen xD Kannst ja eh nicht richtig drucken so
Beitrag automatisch zusammengeführt:

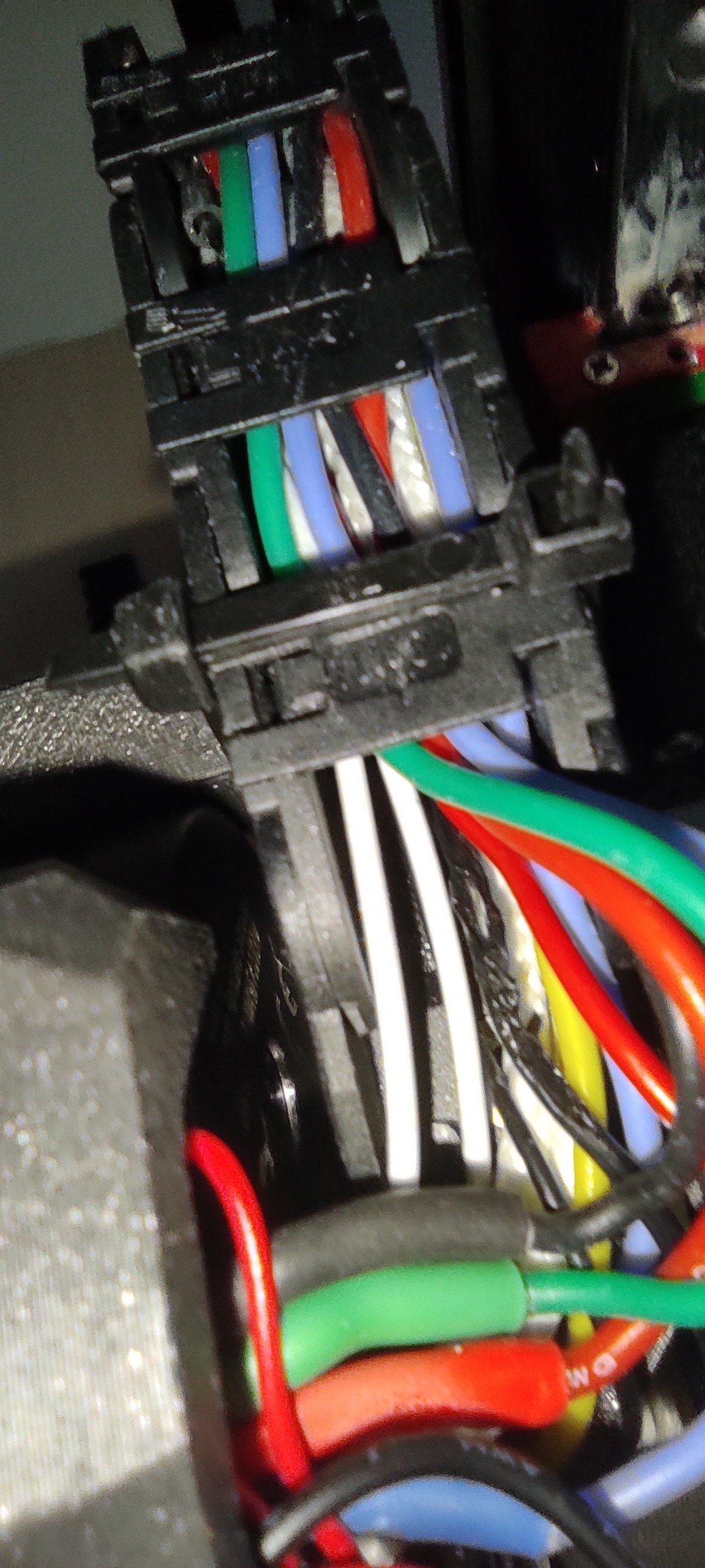

Mh...mir ist da mal was aufgefallen:

An dem schwarzen Kabel (ground Lüfter) da hat sich wohl der Mantel gelöst da war vorher nen Kabelbinder zur zugentlastung drauf.

Zuletzt bearbeitet:
RcTomcat schrieb:
Sieht irgendwie nach wechselndem Widerstand aus -> Kabelbruch wäre auch meine Idee.
Zum Vergrößern anklicken....
Ich hab nicht verfolgt, welchen Drucker er hat.
Wenn es ein halbwegs brauchbarer Drucker ist (Schutzschaltung!!!1elf), wird aber erkannt, dass der Sensor ausm Bereich läuft und eine Warnung ausgegeben, damit nicht ins Unendliche geheizt wird etc... hat jeder noch so alte Prusa (die waren bei so Schutzschaltungen wohl recht gut).
Mal schlau machen, ob der Drucker sowas hat.

Diese Temperaturfühler sind total billig (auch die um 70€) und immer son verreckender Mist. Auch bei Industrie/Gewerbeware checkt man immer als erstes diese PTC Fühler.
Ich würde sagen 48:48:2 für Sensor hat was : Übertragungsstrecke (Kabel, Stecker) : Auswert-Elektronik

=> Ich würd gleich den ganzen Sensor austauschen, wenn man das Kabel schon ausfädelt um es zu kontrollieren, ist ja (fast) die gleiche Arbeit und die kosten (fast) nix.

pwnbert schrieb:
Ich hab nicht verfolgt, welchen Drucker er hat.
Wenn es ein halbwegs brauchbarer Drucker ist (Schutzschaltung!!!1elf), wird aber erkannt, dass der Sensor ausm Bereich läuft und eine Warnung ausgegeben, damit nicht ins Unendliche geheizt wird etc... hat jeder noch so alte Prusa (die waren bei so Schutzschaltungen wohl recht gut).
Mal schlau machen, ob der Drucker sowas hat.
Zum Vergrößern anklicken....
Das ist ein gemoddeder Drucker.
Als Firmware läuft darauf Klipper, dort lässt sich ein max. Temp einstellen.

Wird diese überschritten, kommt die Meldung "ADC Out of range" und es wird abgeschaltet.

Ist jetzt in der Printer.cfg eine max Temperatur von 400⁰C eingetragen, schaltet der Drucker natürlich bei 350⁰C nicht ab.

Es kann aber auch sein, das die Firmware kurze Peaks ignoriert, wenn diese unter einer gewissen Zeitspanne bleiben.

Auf jeden Fall liegt ein Defekt der Elektronik vor, ob jetzt das Kabel oder der Sensor, das müsste eben nachgeforscht werden.

toscdesign schrieb:
Es kann aber auch sein, das die Firmware kurze Peaks ignoriert, wenn diese unter einer gewissen Zeitspanne bleiben.
Zum Vergrößern anklicken....
Nein :d Hatte mein Bed auch in der Config auf max 100, beim aufheizen war ich dann mal kurz bei 100,1 und Klipper macht aus.

Ebenso wenn der Heater an ist, aber am Thermistor nix passiert. Macht Klipper auch automatisch aus

Maxtemp für Extruder ist 350 eingestellt.
Sekundenbruchteile peak darüber schalten aber nicht ab, wenn allerdings länger darüber gemessen wird wird nen shutdown initiiert mit deiner genannten Fehlermeldung.

Gibt dann noch das was kurant angesprochen hatte, wenn heater angeschaltet aber keine tempänderungen gemessen werden, dann gibt's ne heater abnormal Fehlermeldung (dauert aber auch etwas bis die ausgelöst wird, hatte ich schon am Bett. Müsste lügen hab's net gemessen aber waren länger als 20 Sekunden, wird ja das PID und die heizkurve dagegen "berechnet")

Bei mir kam eben der V-core 4 an.
Erstmal am schwitzen. Das Ding ins Dachgeschoss zu bewegen ist schon anstrengend ^^.
Mal schauen wann ich hier basteln kann

Ahrimaan schrieb:
GEIL ! Bitte nen Worklog :d

Sind eigentlich alle Panele dabei ?
Zum Vergrößern anklicken....
Worklog kommt ;)

Der Drucker selbst kommt ohne Einhausung. Die kostet etwa 200 Euro extra bei Drittanbietern und wiegt in meinem Fall satte 16kg

Habe mich heute mir meinen Sunon Lüftern und dem PWM Faktor beschäftig.
Bis 99% sind die Lüfter noch sehr angenehm von der Lautstärke. Bei 100% legen sie richtig los. Würde eher vermuten 99% sind so 70% RPM und 100% ist dann halt Vollgas.
Stehen jetzt auf 95% für PLA im Standard. Nur Überhange werden mit 100% gedruckt. Kühlung bei den ersten Drucken keine sichtbaren Probleme.

Wobei mir nur aufgefallen ist, das bei kleinen Überhängen die Lüfter nur sehr kurz anfagen hochzudrehen und dann wieder runter fahren. Hätte erwartet, dass die Lüfter mit der Einstellung zum "Fan spee-up time" von 3 Sekunden für Überhange 3 Sekunden vorher anfängt hoch zu drehen und mit Ende vom Überhang wieder runter fahren.
Ist sowas mit Orca möglich und wenn ja wie?


Dann habe ich meinem Neptune 4 Pro mit OpenNept4une ein Firmware / Klipper etc update gekönnt.
Das scheint irgendwelche Werte zerlegt zu haben. Die Z-Naht ist nun sehr präsent und als Furche ausgeführt.
Auch sieht der Toplayer stark nach Überextrusion aus.

Für die Z-Naht habe ich keine Idee, bei der Überextrusion würde ich den Flow nochmal prüfen oder den Top-Layer Flow reduzieren.


Anhänge

  • IMG_0096.jpg
    2,2 MB · Aufrufe: 32
Die Prusas werden mittlerweile echt teuer :LOL:

Jetzt wohl die ersten Prusa gelabelten Deltas, nachdem die Trilab ja vor ner weile übernommen haben

Ne, ich weiss seit vor Release, dass ich das will.

Ist mir aber zu groß/teuer um es einfach zu kaufen. Mal sehen, ob realer Bedarf kommt.
Vielleicht, wenn Prusa ein sinnvolles Gehäuse anbietet. Wenn ich mir die Gehäuse von denen ansehe (und die Preise zu dem Mist), dann zweifle ich etwas dran.

Mich überzeugt das Ding zwar und eigentlich will ichs, kann mir aber den Bedarf schwer schönreden, zudem man noch ein paar Druckbleche braucht (die in der Größe nicht billig sind) und ich real mindestens 3000€ budgetieren muss.

Zudem hab ich für so ein Monster nicht wirklich Platz. Platz hab ich schon... aber dann müsste ich halt andere Sachen rauswerfen.
