[Sammelthread] EVGA X58 SLI Classified (Intel X58) [4]

EVGA Classified X58 (E759 & E760)

1. Allgemeines:

Mit dem x58 SLI Classified hat EVGA nun eine Platine in der mache, die EVGA selbst entworfen hat. F¸r die Entwicklung ist Peter "shamino" Tan verantwortlich, der in der Vergangenheit durch seine ausgefallenen Spannungsmodifikationen und OC-Ergebnissen Aufsehen erregt hat. Zuletzt war er f¸r Foxconn t‰tig und hat an der x48-platine Blackops mitgewirkt.

Das EVGA Classified verf¸gt dank nf200-chip von nvidia ¸ber vier pci-express-x16-slots, die in den Konfigurationen 16x/16x/16x oder 16x/16x/8x/8x angesteuert werden kˆnnen. Als Besonderheit lassen sich die Slots einzeln mittels Jumper deaktivieren, was die Fehlersuche beim ‹bertakten unter einsatz von extremen K¸hlmethoden oder einer Wasserk¸hlung erleichtert, da die entsprechende Karte nicht ausgebaut werden muss.

Die Abst‰nde der Steckpl‰tze sind so gew‰hlt, dass das Classified neben drei Karten mit Dualslot-K¸hler mit einer weiteren PCI-Express-karte zur Physikberechnung und einer Soundkarte im PCI-Express-x1-Slot best¸ckt werden kann. Der K¸hler der untersten Grafikkarte ragt dann allerdings ¸ber das Mainboard hinaus, Geh‰use mit ausreichend Platz sind also Pflicht.

S‰mtliche Board-Spannungen kˆnnen mit einem Multimeter oberhalb der Speicherslots gemessen werden. Die Kontakte zur CPU haben laut Aussage von EVGA einen um 300 prozent gesteigerten Goldgehalt als herkˆmmliche Mainboards. Die Spannungsversorgung des Classified kann mit einem zweiten 8-pin-stecker gekoppelt werden und stellt so Gigital 600 watt Leistung zur Verf¸gung.

Knˆpfe zum anschalten der Platine sowie eine Diagnose-Led befinden sich nat¸rlich ebenfalls auf der Platine. F¸r den Fall, dass diese beim Einsatz vieler Grafikkarten nicht mehr erreichbar sind, legt evga ein Zusatzpanel mit ins Paket, das ¸ber genau eben jene Anschl¸sse verf¸gt. Auflerdem kˆnnen Spannungen in Echtzeit verstellt werden. Im eingebauten Zustand l‰sst sich das BIOS mittels Knopf an der Anschlussseite des Mainboards zur¸cksetzen. Die k¸hlung des x58 SLI Classified ist im Gegensatz zum x58 3x sli komplett passiv und verf¸gt ¸ber keinerlei L¸fter.

2. Technische details

141-BL-E759-A1:
Produktpage Hersteller

Spoiler

CPU Socket:

• Socket LGA1366 for Intel Bloomfield i7 Processor
• support QPI(quick path interlink) up to 6.4gt/s, base on 20bit-width up to 25.6gb/s

Chipset:

• x58+ich10r chipset (tylersburg) with nvidia nf200 x16

System Memory:

• six 240-pin ddr3 sdram dimm sockets
• support 1.5v ddr3-1066/1333 dimms with triple channel architecture
• support x16 and x8 dimms, non-ecc, dimms
• support up to 24gb system memory

Expansion Slots:

• one pci connectors compliant with pci v2.3
• one pci-express (x1) connectors compliant with pci express 1.0a
• four pci express (x16) connector compliant with pci express 2.0
• first pci-e x16 bandwidth x16 fixed, signal from x58
• second pci-e x16 bandwidth x16 fixed, signal from nf200 x16 channel a.
• third pci-ex16 pci-e x16 bandwidth x16 or x8, signal from nf200 x16 channel b
• fourth pci-ex16 pci-e x16 bandwidth x8, signal from nf200 x16 channel b



  in other words, 3-way sli @ full x16 bandwidth per slot or 3-way sli @ x16x16x8 with x8 vga dedicated physx or gtx295 quad sli @ x16x16 + gtx 295 dedicated physx @ x16

USB:

• twelve usb connectors compliant with usb2.0 from embedded usb controller (8 connectors at rear panel)

P-ATA IDE:

• one ide ports (up to 2 ide devices) with udma-33, ata-66/100/133 support from jmb363 controller

S-ATA:

• six S-ATA II ports with up to 300mb/s from chipset with raid 0,1,0+1,5
• four S-ATA II from JMB363 and JMB362 controllers (1 at rear panel from JMB362)

IEEE 1394:

• two ieee 1394 port from ti tsb43ab22a (1 at rear)

LAN:

• two Gigabit ethernet from Realtek RTL8111C Gigabit controller

Audio:

• selectable 2, 6 or 8-ch audio from realtek ALC889 (colay ALC888s,ALC888) HDA compliant codec
• support rear panel spdif, coaxial output
• support front panel audio for mic-in and stereo line-out only
• (front panel line-out electrically shared with rear panel line-out).
• support jack detection for fool-proof audio device installation

I/O:

• onboard fintek 71883 LPC bus i/o controller
• legacy peripheral interface for ps/2 keyboard
• support hardware monitoring for fan speed monitoring, cpu and system temperature.
• intelligent fan speed control for cpu-fan (PWM) for quiet operation

BIOS:

• 8mb flash spi eeprom with award plug & play bios
• support acpi s3 (suspend to ram) mode in acpi compliant o/s

Special Features:

• support kbpo (keyboard power on) function
• support usb resume in s3
• support wake-on-lan by pme
• onboard 80 post-port led display
• onboard button for convenient power-on, reset, reset cmos
• support asynchronous clocking mode
• dual atx12v 8pin power connectors for cpu
• pci-e slots disable jumpers
• v_core, v_dimm, vtt, ioh, cpu pll, qpi pll, ich io, ich ground measure points
• evga control panel via extension cable

Form Factor:

• 300mm x 265 mm x 40mm, E-ATX size, 8 layers pcb

Supported OS:

• Windows XP/Vista/7

Accessories:

• Userís Manual
• User quick guide
• Three Way SLI-bridge cards x 2
• two way flex SLI-bridge card
• IDE-Cable , 6 S-ATA data cable;
• 2 usb+1 1394 bracket cable
• evga control panel & cables
• CD for drivers, utilities and bundle software
• IO shield

141-BL-E760-A1:
Produktpage Hersteller

Spoiler

Baugleich zum E759 jedoch ohne NF200 Chip, d.h. nur 16x/8x/8x 3-Way SLI
und ohne EVGA Control Panel

141-BL-E761-A1:
Produktpage Hersteller Noch nicht verfügbar!

Spoiler

Baugleich zum E760 d.h. nur 16x/8x/8x 3-Way SLI
mit EVGA Control Panel

3. Downloads

BIOS Versionen:

E760/E761
E760/E761 Boot CD Iso
E760/E761 .BIN File

E759
E759 Boot CD Iso
E759 .BIN File

4. Details zum X58 chipsatz

Spoiler

5. Luftkühlung

Liste der Passenden Luftk¸hler

6. Wasserkühlung

keine Kompatibilitätsliste vorhanden

7. BIOS Bilder

folgen

8. Bilder des Boards

Spoiler

9. Verpackung

Retail Verpackung mit Schaumstoff Polsterung

10.Preise

Preisvergleich Link

Bitte beachten das E760 und E759 nicht gesondert untergliedert sind!

13. BIOS TEMPLATE

Spoiler

Mother Board ( EVGA X58 Classified )
Drivers ( )
Bios ( )
CPU ( )
CPU Cooler ( )
Memory ( )
PSU ( )
GPU ( )
Drivers ( )
Operating System ( )


Frequency Control
CPU Clock Ratio ( )
CPU Host Frequency (Mhz) ( )
MCH Strap ( )
CPU Uncore Frequency (Mhz) ( )
CPU Clock Skew ( )
Spread Spectrum ( )
PCIE Frequency (Mhz) ( )


Memory Feature
Memory Speed ( )
Memory Control Setting ( )
Memory Frequency ( )
Channel Interleave Setting ( )
Rank Interleave Setting ( )
Memory Low Gap ( )
tCL Setting ( )
tRCD Setting ( )
tRP Setting ( )
tRAS Setting ( )
tRFC Setting ( )
Command Rate ( )


Voltage Control
EVGA VDroop Control ( )
CPU VCore ( )
CPU VTT Voltage ( )
CPU PLL VCore ( )
**IOH PLL VCore ( )
DIMM Voltage ( )
DIMM DQ Vref ( )
QPI PLL VCore ( )
IOH VCore ( )
IOH/ICH I/O Voltage ( )
**BR04 ( NF200) Voltage ( )
**VTT PWM Frequency ( )
**CPU PWM Frequency ( )
**CPU Impedance ( )
**QPI Signal Compensation ( )
ICH VCore ( )
*PWM Frequency ( )


CPU Feature
Intel SpeedStep ( )
Turbo Mode Function ( )
CxE Function ( )
Execute Disable Bit ( )
Virtualization Technology ( )
Intel HT Technology ( )
Active Processor Cores ( )
QPI Control Settings ( )
QPI Link Fast Mode ( )
QPI Frequency Selection ( )
OC Recorvery ( )

14. Kompatible Netzteile

Von Usern getestete NEtzteile die keine Probleme verursachen:

Corsair HX1000 1000 Watt
Enermax Revolution 85+ mit 1250 Watt
Corsair HX620 620 Watt
Coba Nitrox IT7750SG
Zeus ZM1200M
Zitat:
Von Usern getestete Netzteile, die Probleme verursachen:

Enermax Revolution 85+ mit 1250 Watt (bei manchen Usern funktionierten sie jedoch)



[RediMischa]

@ Afrokalle

turbo performance war bei mir disabled...habs jetzt enabled aber ohne besserung^^

@ webwilli

du hast nen verbrenner?

EMIL:

hab das problem gelöst!

CH2 Round Trip Latency uns CH3 Round trip Latency waren BEIDE auf 255!!! fragt mich nicht wie das dort rein kommt...hab ich nie verstellt...alles was ich nich weiß lass ich immer auf AUTO...aber nu is wieder alles heile und "turbo performance" ist auch wieder aus^^



[SAE]

was ist daran eine Weiterentwicklung?

Support für ein Mainboard, was nur 0,1% der User kaufen wird und Hotkeys. Yeah, grandiose Entwicklungsstufe...

http:// rapidshare.com/files/364529832/eleet1070.zip
Grösse:909 KB Downloads:2

^^ geladen wird's trotzdem.

Und die Affi-Hotkeys sind doch tolllll!!!11 (wofür waren die noch gleich? )

hab das problem gelöst!

CH2 Round Trip Latency uns CH3 Round trip Latency waren BEIDE auf 255!!! fragt mich nicht wie das dort rein kommt...hab ich nie verstellt...alles was ich nich weiß lass ich immer auf AUTO...aber nu is wieder alles heile und "turbo performance" ist auch wieder aus^^

RTL auf 255 is übel. Gut sind möglichst niedrige Werte. Zum beispiel hatte ich 53-55-57 bei 1027 7-7-7-20 stabil. Das rockt schon.



[Afrokalle]

Ist doch mal voll genial die cores an und abschalten zu können im laufenden betrieb (z.B. 3D06: GT mit 2 Cores und CPU Test mit 6 + HT ). Nur wird es langsam immer schwieriger alles gleichtzeitig ans maximum zu tweaken (vor dem CPU Test mit evbot den Takt runterschrauben, cores zuschalten + LN2 einfüllen und nach dem CPU Test genau andersrum - ich glaub ich brauch ne dritte Hand )

@Stefan: 53-55-57 bei 2050Mhz CL7 ist klasse



[xion4]

Moin Jungs, falls ich hier die falsche Frage stelle, ignoriert mich:

Ich spiele auch mit dem Gedanken des CFs, würde dieses gerne aufgrund des Kurses in den USA ordern, jemand von euch das gemacht und kann mir sagen was mich erwartet?

Danke



[Bullshooter]

Garantie nur in den USA.
Ansonsten keine Unterschiede zum Europa Brett.



[xion4]

Muss ich also nur nen Shop/ebay Verkäufer finden der es dank Deklarierung durch den Zoll schafft...ohne Aufschlag...



[SAE]

Ist doch mal voll genial die cores an und abschalten zu können im laufenden betrieb (z.B. 3D06: GT mit 2 Cores und CPU Test mit 6 + HT ). Nur wird es langsam immer schwieriger alles gleichtzeitig ans maximum zu tweaken (vor dem CPU Test mit evbot den Takt runterschrauben, cores zuschalten + LN2 einfüllen und nach dem CPU Test genau andersrum - ich glaub ich brauch ne dritte Hand )

@Stefan: 53-55-57 bei 2050Mhz CL7 ist klasse

Hehe, jo Ralf. Extrem-OC wird neben dem Kräftemessen der Geldbörsen nun auch zu echter Akkordarbeit.

Zu den Timings... unter 53 geht auch nix mehr. Bin gespannt, wann ich endlich mal richtig loslegen darf. Hab alles schon wieder verlernt.



[RediMischa]

könnte mir mal jemand erklären warum ich mit höherem speichertakt eine schlechtere bandbreite erziele als mit niedrigerem speichertakt? latenzen sind immer gleich...

niedriger takt...............hoher takt



[ak82ru]

hmmm...würde mal sagen, es liegt am höheren blck takt (220mhz zu 205mhz), oder?



[RediMischa]

ich dachte die speicherbandbreite hängt mehr vom speichertakt ab statt vom blck...ich kann mir den derben einbruch nicht erklären...ergibt für mich echt keinen sinn

das würde für mich die ganzen speicher ab 1866mhz in frage stellen...nen höheren blck bekommt mann dann ja eh kaum noch hin



[Afrokalle]

Hoher Speichertakt macht meistens schon Sinn (wenn auch keinen großen )

Liegt auch nicht am höheren BCLK sondern am höheren CPU Takt (4.3GHz - 4.6GHz). Wenn du solche vergleiche machst dann mit gleichem CPU Takt und vor allem mit gleichem Uncore Takt (ich nehme jetzt einfach mal an das der aufgrund des niedrigeren BCLK auch zusätzlich noch niedriger ist - sieht zumindest detlich so aus wenn ich die Werte des L3 Cache vergleiche).

Das der hohe Speichertakt trotz allem was bringt siehst du an der extreme guten latency...

Wenn du gleichen Test (vergleich 2:8 zu 2:10) mit gleichem Takt machst dann sollte 2:10 überall Vorteile haben solange die Timings die gleichen sind.



[BulliT]

@Redmischa,

Für die settings die Du fahrst siehts bisschen mau aus^^,wie afro schon sagte muss mann schon wenn man vergleicht alles andere ausser dem ram so weit es geht idetisch eistellen

Kannst ja mal den gleichen Blck(200) aber einmal den 2:8(1600) ramteiler und dann den 2:10(2000) remteiler fahren ........



[Dancop]

Und täglich grüßt die morgendliche Kääälte...
Am WE kommt mein EVO 1800 in den Kreislauf!



[BulliT]

Moinsen

jetzt aber die 5 Ghz rund machen



[Dancop]

Naja...dafür muss es kälter werden und der EVO im Kreislauf hängen!!!



[Cumulonimbus]

Wie lange dauert in etwa die RMA-Bearbeitung bei eVGA?



[Labrador]

Wie lange dauert in etwa die RMA-Bearbeitung bei eVGA?

was ich bisher so gehört habe 5-10Tage



[Cumulonimbus]

was ich bisher so gehört habe 5-10Tage

Das würd ich mir loben.



[RediMischa]

@ BulliT/ Afro

Mir ging es ja nich um den Vergleich der OC/ BLCK-Werte der CPU sondern um den Ramtakt...
Das 2te Bild von mir ist (fast) identisch mit dem Screen vom BulliT...ich hab sogar etwas mehr Takt überall drauf aber trotzdem bei weitem schlechtere Bandbreiten! Das ist doch nicht normal!!!



[xMaster]

Cumulonimbus:

Warte schon 4 Wochen auf mein 4-Way. Hätte ich nicht mehrere Pcs würde mir schon längst der Kragen platzen.

Ist das normal das es so lange dauert?



[SAE]

Und täglich grüßt die morgendliche Kääälte...
Am WE kommt mein EVO 1800 in den Kreislauf!

Moinsen

jetzt aber die 5 Ghz rund machen

Wie ich ihm schon riet -> auf 1 oder 2 Cores runterschalten im BIOS, HT aus und schon fluppt das.

Naja...dafür muss es kälter werden und der EVO im Kreislauf hängen!!!

Eben nicht... ^^ siehe oben.



[Dancop]

Jup...aber mit 8Threads schon...wobei es auch damit eng wird. Bin ich mit 2 Cores und 2 Threads genauso schnell unterwegs?



[SAE]

Geschwindigkeit ist für diesen Bench eher noch einen Tacken besser, weil mal höher kommt und HT auch keine Rolle spielt. Man sollte auch per Affinität schauen, welcher Core besser rennt und es auf diesem laufen lassen.

Sobald man WPrime oder 3D bencht, wird man die Cores/Threads missen. Aber da wirst Du nicht so weit kommen, da 1M schon auf ner wackeligen CPU läuft.

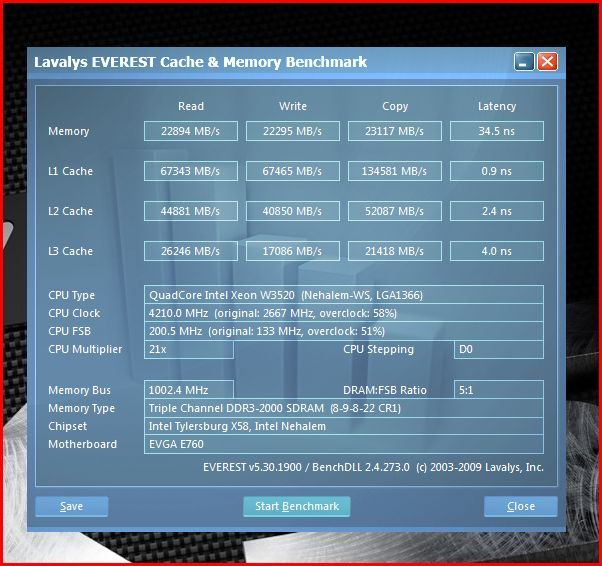

[BulliT]

@RedMischa,

Wie gesagt mein bester probier mal bitte 21x 200 Blck einmal mit 1600Mhz Ram und 3200Uncore und dann 2000MhzRam 4000 Uncore.

Ich habe nix getweak nur die timmings (8-9-8-22 1T) und den rest auf auto....

Vorher mal den Cmos reseten



[Cumulonimbus]

Cumulonimbus:

Warte schon 4 Wochen auf mein 4-Way. Hätte ich nicht mehrere Pcs würde mir schon längst der Kragen platzen.

Ist das normal das es so lange dauert?

4 Wochen, das ist aber heftig. Ich mein, irgendwie ist man immer der Arsch
wenn man einen RMA-Fall hat.



[soulreaver]

bei mir ging das damals ruck zuck eigentlich (board hatte FF fehler oder so, weiss das schon gar nicht mehr genau)



[ak82ru]

rma direkt bei evga in münchen sollte doch recht schnell gehen!
über den händler kann's halt dauern...



[Atte76]

Hab hier nen kleines Problem und weiß nicht weiter.

Habe heute meine Kokü angeschlossen. Nur will der PC jetzt nicht mehr booten. In der Postcode-Anzeige auf dem Board (E760) wird mir "68" angezeigt.
Der PC startet, es laufen alle Lüfter an, nur kommt er nicht zum booten und bleibt wie o.a. nach ca. zei bis drei Sekunden bei "68" stehen. Es geht also nichtmal bis ins Bios. Es tut sich einfach gar nichts bis auf dass alle Lüfter munter drehen. Piepton gibt es keinen. Hab auch schon alle Anschlüsse mehrfach kontrolliert und keinen Fehler finden können. Ein Blick ins Handbuch hat mir auch nicht weitergeholfen.

Jemand ne Ahnung, was da schief läuft?


Gruß, Atte



[xion4]

Jungs, ich verzweifel gerade total, nach ner kleinen Anfangsschwierigkeit habe ich es nun geschafft endlich Windows zu installieren, bin gerade am Treiber installieren, auf einmal nen Blackscreen, Bildausgabe klappt noch, denn der Monitor schaltet sich nicht ab. So, nach 2 Minuten war meine Geduld am Ende, einmal Zwangsneustart, was passiert, er sagt mir, das er kein Boot Laufwerk hat, Folge dessen, windoof nochmal installiert. Nach knapp ner Stunde, und fast komplett hergestelltem System die selbe ******** nochmal, nun aber kann ich noch nichtmal mehr Windows installieren, das er nach dem Laden der Dateien einfach nicht weiter macht, einfach nur "Starting Windows" stehenbleibt...


HELP, vorher lief alles glatt!!!!!!



[sniper28]

Hi!

Irgendwie hab ich im Moment massive Probleme mit meinem PC. Kann nicht ausmachen obs an der FW des Boards liegt. Habe nämlich FW aktualisiert und dann auch neu aufgesetzt.

Sind FW-Probleme mit der 76049 bekannt? Welche wäre die bessere FW? Hab grade was die Übersicht verloren.
