[Sammelthread] EVGA X58 SLI Classified (Intel X58) [4]

EVGA Classified X58 (E759 & E760)

1. Allgemeines:

Mit dem x58 SLI Classified hat EVGA nun eine Platine in der mache, die EVGA selbst entworfen hat. F¸r die Entwicklung ist Peter "shamino" Tan verantwortlich, der in der Vergangenheit durch seine ausgefallenen Spannungsmodifikationen und OC-Ergebnissen Aufsehen erregt hat. Zuletzt war er f¸r Foxconn t‰tig und hat an der x48-platine Blackops mitgewirkt.

Das EVGA Classified verf¸gt dank nf200-chip von nvidia ¸ber vier pci-express-x16-slots, die in den Konfigurationen 16x/16x/16x oder 16x/16x/8x/8x angesteuert werden kˆnnen. Als Besonderheit lassen sich die Slots einzeln mittels Jumper deaktivieren, was die Fehlersuche beim ‹bertakten unter einsatz von extremen K¸hlmethoden oder einer Wasserk¸hlung erleichtert, da die entsprechende Karte nicht ausgebaut werden muss.

Die Abst‰nde der Steckpl‰tze sind so gew‰hlt, dass das Classified neben drei Karten mit Dualslot-K¸hler mit einer weiteren PCI-Express-karte zur Physikberechnung und einer Soundkarte im PCI-Express-x1-Slot best¸ckt werden kann. Der K¸hler der untersten Grafikkarte ragt dann allerdings ¸ber das Mainboard hinaus, Geh‰use mit ausreichend Platz sind also Pflicht.

S‰mtliche Board-Spannungen kˆnnen mit einem Multimeter oberhalb der Speicherslots gemessen werden. Die Kontakte zur CPU haben laut Aussage von EVGA einen um 300 prozent gesteigerten Goldgehalt als herkˆmmliche Mainboards. Die Spannungsversorgung des Classified kann mit einem zweiten 8-pin-stecker gekoppelt werden und stellt so Gigital 600 watt Leistung zur Verf¸gung.

Knˆpfe zum anschalten der Platine sowie eine Diagnose-Led befinden sich nat¸rlich ebenfalls auf der Platine. F¸r den Fall, dass diese beim Einsatz vieler Grafikkarten nicht mehr erreichbar sind, legt evga ein Zusatzpanel mit ins Paket, das ¸ber genau eben jene Anschl¸sse verf¸gt. Auflerdem kˆnnen Spannungen in Echtzeit verstellt werden. Im eingebauten Zustand l‰sst sich das BIOS mittels Knopf an der Anschlussseite des Mainboards zur¸cksetzen. Die k¸hlung des x58 SLI Classified ist im Gegensatz zum x58 3x sli komplett passiv und verf¸gt ¸ber keinerlei L¸fter.

2. Technische details

141-BL-E759-A1:
Produktpage Hersteller

Spoiler

CPU Socket:

• Socket LGA1366 for Intel Bloomfield i7 Processor
• support QPI(quick path interlink) up to 6.4gt/s, base on 20bit-width up to 25.6gb/s

Chipset:

• x58+ich10r chipset (tylersburg) with nvidia nf200 x16

System Memory:

• six 240-pin ddr3 sdram dimm sockets
• support 1.5v ddr3-1066/1333 dimms with triple channel architecture
• support x16 and x8 dimms, non-ecc, dimms
• support up to 24gb system memory

Expansion Slots:

• one pci connectors compliant with pci v2.3
• one pci-express (x1) connectors compliant with pci express 1.0a
• four pci express (x16) connector compliant with pci express 2.0
• first pci-e x16 bandwidth x16 fixed, signal from x58
• second pci-e x16 bandwidth x16 fixed, signal from nf200 x16 channel a.
• third pci-ex16 pci-e x16 bandwidth x16 or x8, signal from nf200 x16 channel b
• fourth pci-ex16 pci-e x16 bandwidth x8, signal from nf200 x16 channel b



  in other words, 3-way sli @ full x16 bandwidth per slot or 3-way sli @ x16x16x8 with x8 vga dedicated physx or gtx295 quad sli @ x16x16 + gtx 295 dedicated physx @ x16

USB:

• twelve usb connectors compliant with usb2.0 from embedded usb controller (8 connectors at rear panel)

P-ATA IDE:

• one ide ports (up to 2 ide devices) with udma-33, ata-66/100/133 support from jmb363 controller

S-ATA:

• six S-ATA II ports with up to 300mb/s from chipset with raid 0,1,0+1,5
• four S-ATA II from JMB363 and JMB362 controllers (1 at rear panel from JMB362)

IEEE 1394:

• two ieee 1394 port from ti tsb43ab22a (1 at rear)

LAN:

• two Gigabit ethernet from Realtek RTL8111C Gigabit controller

Audio:

• selectable 2, 6 or 8-ch audio from realtek ALC889 (colay ALC888s,ALC888) HDA compliant codec
• support rear panel spdif, coaxial output
• support front panel audio for mic-in and stereo line-out only
• (front panel line-out electrically shared with rear panel line-out).
• support jack detection for fool-proof audio device installation

I/O:

• onboard fintek 71883 LPC bus i/o controller
• legacy peripheral interface for ps/2 keyboard
• support hardware monitoring for fan speed monitoring, cpu and system temperature.
• intelligent fan speed control for cpu-fan (PWM) for quiet operation

BIOS:

• 8mb flash spi eeprom with award plug & play bios
• support acpi s3 (suspend to ram) mode in acpi compliant o/s

Special Features:

• support kbpo (keyboard power on) function
• support usb resume in s3
• support wake-on-lan by pme
• onboard 80 post-port led display
• onboard button for convenient power-on, reset, reset cmos
• support asynchronous clocking mode
• dual atx12v 8pin power connectors for cpu
• pci-e slots disable jumpers
• v_core, v_dimm, vtt, ioh, cpu pll, qpi pll, ich io, ich ground measure points
• evga control panel via extension cable

Form Factor:

• 300mm x 265 mm x 40mm, E-ATX size, 8 layers pcb

Supported OS:

• Windows XP/Vista/7

Accessories:

• Userís Manual
• User quick guide
• Three Way SLI-bridge cards x 2
• two way flex SLI-bridge card
• IDE-Cable , 6 S-ATA data cable;
• 2 usb+1 1394 bracket cable
• evga control panel & cables
• CD for drivers, utilities and bundle software
• IO shield

141-BL-E760-A1:
Produktpage Hersteller

Spoiler

Baugleich zum E759 jedoch ohne NF200 Chip, d.h. nur 16x/8x/8x 3-Way SLI
und ohne EVGA Control Panel

141-BL-E761-A1:
Produktpage Hersteller Noch nicht verfügbar!

Spoiler

Baugleich zum E760 d.h. nur 16x/8x/8x 3-Way SLI
mit EVGA Control Panel

3. Downloads

BIOS Versionen:

E760/E761
E760/E761 Boot CD Iso
E760/E761 .BIN File

E759
E759 Boot CD Iso
E759 .BIN File

4. Details zum X58 chipsatz

Spoiler

5. Luftkühlung

Liste der Passenden Luftk¸hler

6. Wasserkühlung

keine Kompatibilitätsliste vorhanden

7. BIOS Bilder

folgen

8. Bilder des Boards

Spoiler

9. Verpackung

Retail Verpackung mit Schaumstoff Polsterung

10.Preise

Preisvergleich Link

Bitte beachten das E760 und E759 nicht gesondert untergliedert sind!

13. BIOS TEMPLATE

Spoiler

Mother Board ( EVGA X58 Classified )
Drivers ( )
Bios ( )
CPU ( )
CPU Cooler ( )
Memory ( )
PSU ( )
GPU ( )
Drivers ( )
Operating System ( )


Frequency Control
CPU Clock Ratio ( )
CPU Host Frequency (Mhz) ( )
MCH Strap ( )
CPU Uncore Frequency (Mhz) ( )
CPU Clock Skew ( )
Spread Spectrum ( )
PCIE Frequency (Mhz) ( )


Memory Feature
Memory Speed ( )
Memory Control Setting ( )
Memory Frequency ( )
Channel Interleave Setting ( )
Rank Interleave Setting ( )
Memory Low Gap ( )
tCL Setting ( )
tRCD Setting ( )
tRP Setting ( )
tRAS Setting ( )
tRFC Setting ( )
Command Rate ( )


Voltage Control
EVGA VDroop Control ( )
CPU VCore ( )
CPU VTT Voltage ( )
CPU PLL VCore ( )
**IOH PLL VCore ( )
DIMM Voltage ( )
DIMM DQ Vref ( )
QPI PLL VCore ( )
IOH VCore ( )
IOH/ICH I/O Voltage ( )
**BR04 ( NF200) Voltage ( )
**VTT PWM Frequency ( )
**CPU PWM Frequency ( )
**CPU Impedance ( )
**QPI Signal Compensation ( )
ICH VCore ( )
*PWM Frequency ( )


CPU Feature
Intel SpeedStep ( )
Turbo Mode Function ( )
CxE Function ( )
Execute Disable Bit ( )
Virtualization Technology ( )
Intel HT Technology ( )
Active Processor Cores ( )
QPI Control Settings ( )
QPI Link Fast Mode ( )
QPI Frequency Selection ( )
OC Recorvery ( )

14. Kompatible Netzteile

Von Usern getestete NEtzteile die keine Probleme verursachen:

Corsair HX1000 1000 Watt
Enermax Revolution 85+ mit 1250 Watt
Corsair HX620 620 Watt
Coba Nitrox IT7750SG
Zeus ZM1200M
Zitat:
Von Usern getestete Netzteile, die Probleme verursachen:

Enermax Revolution 85+ mit 1250 Watt (bei manchen Usern funktionierten sie jedoch)



[wiener007]

Meine Speicher

http://www.alternate.de/html/produc...DWARE&l1=Arbeitsspeicher&l2=DDR3&l3=DDR3-1600

Läuft auf 758MHz bzw. 15XX

Edit: So bald die Preise mal wieder fallen, werde ich mir auch meinen Dominator Speicher kaufen.

Ich würde mal folgendes ändern:
QPI PLL Vcore: 1.1
IOH Vcore: 1.1
CPU VTT: 1.25

Probier das mal. Ram VDimm kann evtl. auch noch runter aber probier erstmal so.



[headhunter45]

Kann mir jemand noch guten Speicher empfehlen ?

Sollte die 200€ Marke nicht Sprengen, aber auf 5-10€ mehr kommt es auch nicht an.
Sollte aber (über) 1800MHz haben und am besten CL 7 oder 8.

Mein Favorit sind bis jetzt die von Mushskin -> http://preisvergleich.hardwareluxx.de/a413963.html
Könnte man diese Bedenkenlos kaufen ?

Gruß


EDIT: Hab mir den Ram mal gegönnt.


Ich hab mal ne andere Frage, kriege meine Cpu jetzt stabil auch mit guten Temps auf 4,2 GHz. Nun habe ich versucht mal mit 4,5 GHz zufahren, doch will mir das nicht gelingen und 4,4 GHz auch nicht.
Habe alles auf "standard" Werte und VTT auf +200mV, Vcore mal auf 1,4V. Kann mir jemand sagen was ich vilt noch erhöhen muss um mit 4,4 GHz zu fahren ?



[BulliT]

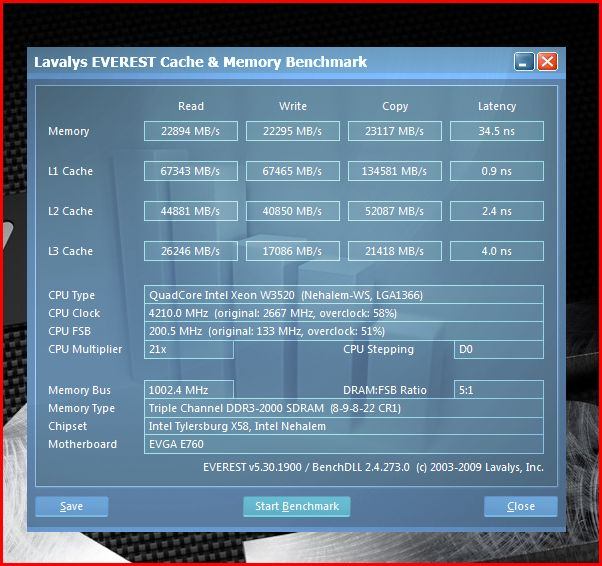

Das ist mit 21x200 Ram@ 2050

Denke doch (würde das sogar wetten) das 3,8 Ghz mit den Werten die Links im ELeet zu sehen sind laufen.
RAM und Vcore sollte man natürlich per Hand einstellen

http://www.abload.de/image.php?img=21_205_ram_2050_4hhi2x.jpg

Moinsen Lars

Willkommen im CF Club
Mit 6GB ist alles viel einfacher,habe mir die zähne ausgebissen bis ich 12 GB @2000Mhz 8-9-8-22 1t LinX stabil bekommen habe..

6 GB gleiche setting`s VTT 1,35V IOH 1.1V 1,63Vdimm

12 GB(Redline`s 1600 CL 6 +1866 Cl 7 also BBSE und Hyper misch betrieb) VTT 1,42V -IOH 1,4-1,66Vdimm.

Ist aber ratten scharf geworden die kiste



[headhunter45]

Wie weit kann ich mit dem VTT +0mV gehen ? im Moment hab ich dieses bei 200, aber schaffe einfach die 4,4 GHz nicht. Kann mir einer zu meinem letzten Post vielleicht wieterhelfen ?



[Bullshooter]

Wo haste denn den RAM stehen?



[wiener007]

Moinsen Lars

Willkommen im CF Club
Mit 6GB ist alles viel einfacher,habe mir die zähne ausgebissen bis ich 12 GB @2000Mhz 8-9-8-22 1t LinX stabil bekommen habe..

6 GB gleiche setting`s VTT 1,35V IOH 1.1V 1,63Vdimm

12 GB(Redline`s 1600 CL 6 +1866 Cl 7 also BBSE und Hyper misch betrieb) VTT 1,42V -IOH 1,4-1,66Vdimm.

Ist aber ratten scharf geworden die kiste

Hi Tarkhan,
habe das Board schon länger. Bin bloß ein bisschen Sockel 1156 mit dem DFI am testen
LinX habe ich nicht getestet. Da werde ich sicherlich mehr Vcore brauchen.

Ja, die 12GB zollen Ihren Tribut. Aber Du hast ja gut gelühlt ...



[A6]

Kann mir mal einer sagen, warum mein Corsair FlashVoyager USB-Stick nicht richtig erkannt wird. Andere Sticks und USB-HDD`s funzen am CF. Und die Corsair FlashVoyager USB-Stick (habe 2x 4GB) funzen auch an allen anderen PC`s, sogar am PC von meinem Großen mit WIN7 (E6600, X38, 4GB RAM). Der Große hat quasi die gleich Software installiert wie mein Spiele-PC (OS, Virenscanner, Anwendung, natürlich andere Spiele).

Der FlashVoyager wird zwar erkannt, aber der Explorer zeigt mit nichts an, als ob der Stick leer ist.

Ich bilde mir ein, bei der RTM von Win7 hatte ich keine Probleme mit den Sticks.



[SAE]

Habe auch ab und an mal Probs dergleichen. Aber nicht mit nem Stick, sondern mit meinem externen Sharkoon-HDD-Case (/edit.) am Laptop... mit Win7 Prof.



[A6]

Das Komische ist eben, dass die FlashVoyager an allen anderen PC funzen, nur an meinem CF nicht.



[headhunter45]

Ich hab nen ganz anderes Prob, unzwar bei css, wenn ich ingame schreiben möchte, dann ist das richtig komisch, man hört das geräusch wie bei einem datenträger wenn man den dran und abzieht und dann laggt nur das schreiben, zB wenn ich y drücke kommen aufeinmal 20 y's. richtig komisch



[jooney]

Glaub kaum das es am Mainboard liegt.



[headhunter45]

Sondern ?



[jooney]

Settings Grakatreiber? Bleibt wohl nur langwieriges ausprobieren im Ausschlußverfahren.



[headhunter45]

okay, ich versuch mal nen paar sachen. ;D



[pushook]

Hi Leute,

bekomme diese Woche auch dieses Mainboard. Hab hier 3x2 Gig GSkill Trident F3-16000 CL9. Laufen die auf diesem Board ohne Probleme? Hatte die Rams für ein anderes Board vorgesehen gehabt.

Grüsse push



[A6]

Bei mir laufen sie ohne Probs. Ich habe sie aber noch nicht wirklich bei DDR3-2000MHz betrieben.



[pushook]

ok Danke für die Info! Sind nämlich noch original verpackt. Sonst hätte ich sie umgetauscht!

gruss push



[headhunter45]

Ahh morgen kommen meine Speicher auch an .. sind aber die mit 2133MHz, waren genauso teuer wie die mit 2000MHz



[xMaster]

Laut deinem Letzten Post hast du dir die Mushkin mit 1866MHz geholt.

Edit: Also falls du die Tridents meins schöne Entscheidung liefen auf meinem alten E759 wunderbar im vergleich zu den GT



[headhunter45]

Jaa hab ich storniert ;D;D meine neuen Speicher sind jetzt da laufen einwandfrei ^^



[pushook]

So, alles da an Equipment, nur das Board noch nicht!



[timbola]

Morgen,

erstmal mein System:
-natürlich nen Classified 760!
-4870x2 im 1. PCIe-Slot
-4870 im 3. PCIe-Slot
-8800GT als Physx-Karte im 2. PCIe-Slot
-ne TV-Karte im normalen PCI-Slot
-die restlichen PCIe-Slots sind nicht belegt

So, nun meine Frage, nachdem ich die 88GT eingebaut habe, sollte diese und meine 4870x2 mit jeweils 8 Lanes laufen, richtig? Mein Board hat ja keinen NF200-Chip... Die andere 4870 läuft weiterhin mit 16 Lanes.

Nachdem ich fertig war, habe ich mit GPU-Z mal alles kontrolliert, nur hat mich das etwas verwundert:
Beide Chips der x2 und die andere 4870 haben die vollen 16 Lanes, laut GPU-Z.
Die 88GT hat nur 8 Lanes zur Verfügung.

Okay, dass dort 16 Lanes für die beiden Chips angezeigt werden, liegt vlt daran, dass der PLX-Chip wirklich immernoch für jeden der beiden Chips 16 Lanes bereitstellt.

Da ich Langeweile hatte, wollte ich mal die Performance von CFX mit 16-16 Lanes testen und 8-16 testen. Physx war zum testen natürlich aus.
Ich habe Vantage benutzt und jeweils 2x den Performance- und den High-Test gemacht, also insgesamt 8 Durchläufe.

Und als Ergebnis kam dabei raus, dass alle Tests, bei denen die x2 mit nur 8 Lanes angebunden war, um ein paar Pünktchen besser waren.
Der Performance Test war 0,365% schneller und der High-Test war 1,83% schneller.
Sicher liegen diese Werte im Bereich von Messschwankungen, aber müsste das Ergebnis nicht dann tendenziell eher kleiner sein?


Wenn das der falsche Thread sein sollte, bitte verschieben.


gruß timbola



[SAE]

Interessant.

Ich frag mich, ob man der Software bzgl. der Modi trauen kann. Zumal Dual-GPU-Karten normalerweise gerade von den 16 Lanes profitieren sollten.

Aso. Bei Belegung von 1, 2 und 3 sollte die Verteilung eigentlich 16x 8x 8x sein und die x2 mit 16 Lanes rennen.



[timbola]

Interessant.

Ich frag mich, ob man der Software bzgl. der Modi trauen kann. Zumal Dual-GPU-Karten normalerweise gerade von den 16 Lanes profitieren sollten.

Aso. Bei Belegung von 1, 2 und 3 sollte die Verteilung eigentlich 16x 8x 8x sein und die x2 mit 16 Lanes rennen.

...und die normale 4870 mit 8 Lanes. Aber laut GPU-Z tut sie das nicht. Hab eben auch nochmal mit Everest geguckt, da steht das gleiche wie bei GPU-Z.


Noch ne andere Frage, anfangs wollte ich die PCIe Kontakte der 88GT abkleben, damit die dann im PCIe 1x läuft und meine beiden anderen Grakas volle Lanes haben. Nur leider wird die 88GT nach dem Abkleben nicht mehr erkannt und der Lüfter dreht voll auf. Ich habe mehrmals versucht, die Kontakte abzukleben, aber nie hats geklappt. Kann es sein, dass die 88GT garnicht mit 1 Lane arbeiten kann?

gruß timbola



[SAE]

Kann sein. Wird sicher 8x voraussetzen. Allerdings sind PCIe 1x auch nur theoretische 250MB/s max. Also effektiv etwa 220-230MBps... ob das für Physx reicht?



[timbola]

Kann sein. Wird sicher 8x voraussetzen. Allerdings sind PCIe 1x auch nur theoretische 250MB/s max. Also effektiv etwa 220-230MBps... ob das für Physx reicht?

Keine Ahnung, ich hätte es aber gerne getestet. Die Ur-Physx-Karte von Ageia lief ja auch nur über PCI...

Nochmal ne andere Frage, wozu ist der Jumper auf dem Board, wo "X-Cool" daneben steht?
Hat das was mit dem "Extreme-OC" im BIOS zu tun?
Kennt einer die Modi von diesem "Extreme-OC" genau?
Was bringt das?

gruß timbola



[Bullshooter]

Ist für Umgehung bzw Verschiebung des Cold Bugs.



[timbola]

Ist für Umgehung bzw Verschiebung des Cold Bugs.

Ja, sowas in der Richtung steht ja auch im BIOS als Beschreibung.
Aber gilt das für beide Features? also X-Cool UND Extreme-OC
Oder ist beides ein und das selbe?

Ich gehe mal davon aus, dass bei DICE noch kein Coldbug kommen wird, aber wie siehts bei LN2 aus? Einfach im BIOS unter Extreme-OC den Modus einstellen und das gute Zeug in den Pot geben?

gruß timbola



[Bullshooter]

Dann muß halt nur noch die CPU mitspielen.



[SAE]

X-Cool sollte man setzen, wenn man unter 0 Grad geht. Damit werden wohl Sensorfunktionen oder gar die Sensoren selbst (zeigt konstante Temp) abgeschalten. Damit verhindert man Scherereien mit dem Bootup unter Null - Coldbootbug (CBB).
