Frontaudio anschliesen

[sadim]

Hey, versuche gerade die Frontaudianschlüsse eines in die Jahre gekommenen Gehäuses an eine Supreme FXII anzuschliesen.

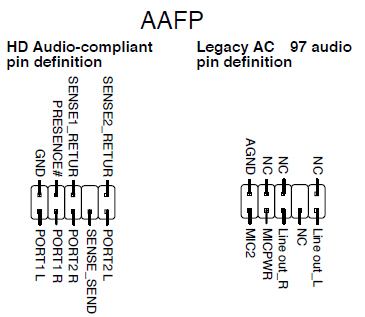

Die angehänge Zeichnung habe ich gefunden aber ich kann die anschlüsse niht zuordnnen.
Also folgende Kabel habe ich zum anschliesen

Line-Out-R
Line-Out-L
Line-IN-R
Line-IN-L
GND
Mic-IN
Mic-VCC

könnte mir vielleicht einer helfen das in der der Zeichnung zuzuordnen



[sadim]

steht NC für Not Connected?? Weil dann bekomm ich es wohl auch so hin



[Belgarion]

ja, nc steht sicher für not connected. Ich vermute mal, das Gehäuse hat eh nur 2 Buchsen? Dann kommt da auch hin: je ein Stecker pro Kanal, für den Ausgang also L + R, mics sind mono, also da nur einer und noch einer für den micboost, und einmal Masse.
