Fujitsu Workstation Mini SAS HD zu Sata

[Bani]

Moin,

ich habe ein etwas interessantes Problem, das ich nicht recht lösen kann.

Vor dem Schrott habe ich eine Fujitsu Workstation gerettet, die ich mit Unraid als kleinen HomeServer betreiben möchte. Verbaut ist ein Fujitsu D3517 Mainboard.
Dieses verfügt über drei Sata-Ports und weitere vier Ports über einen Mini SAS HD Connector:

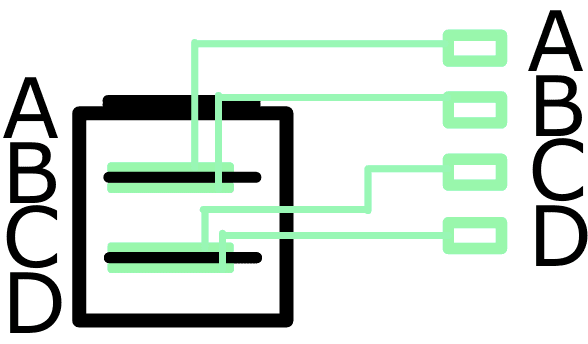

Grundsätzlich also kein Problem. Folgendes Kabel habe ich besorgt, um vier Laufwerke anbinden zu können:

https://www.amazon.de/dp/B09GK8NQYZ?ref=ppx_yo2ov_dt_b_product_details&th=1

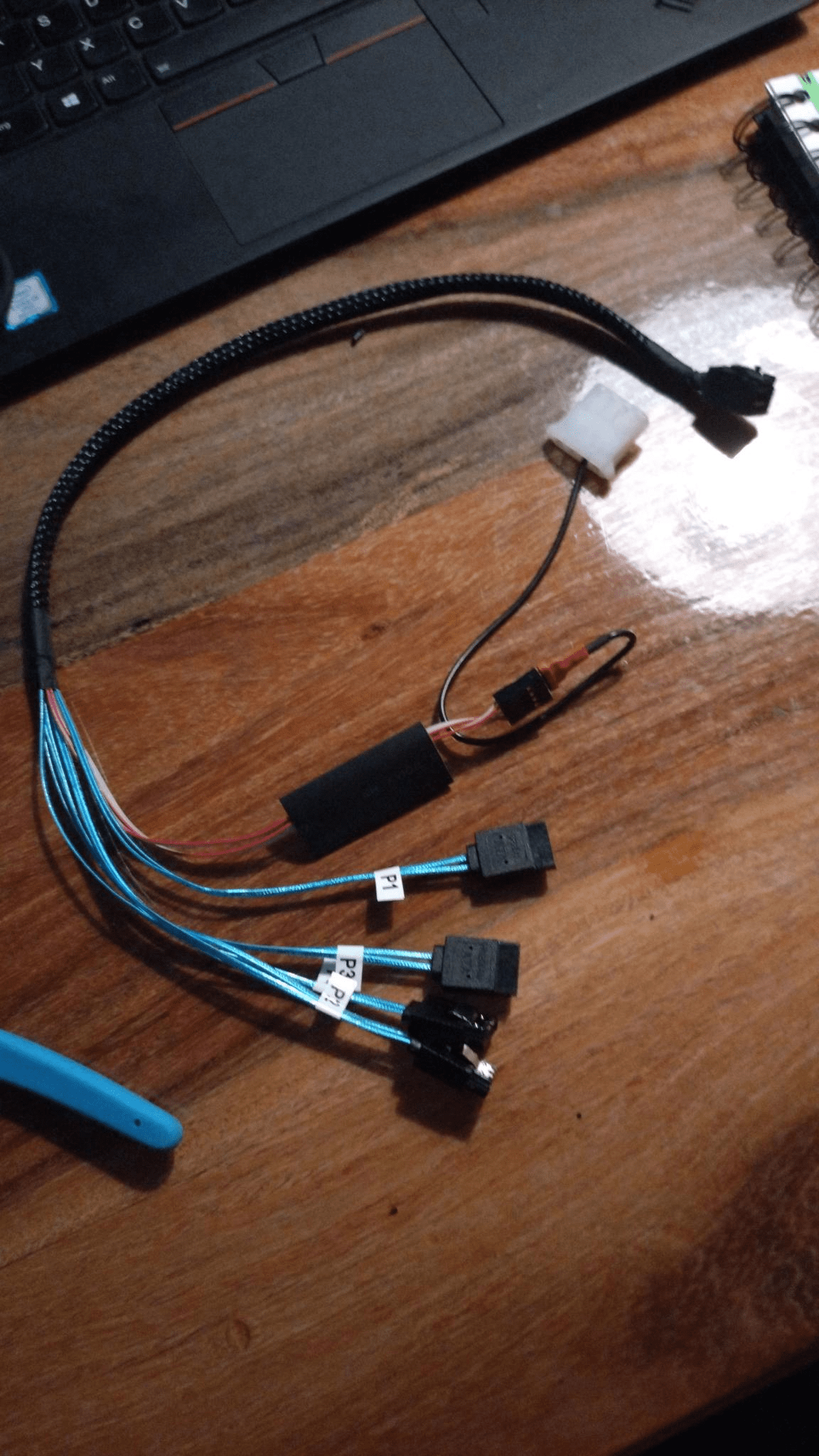

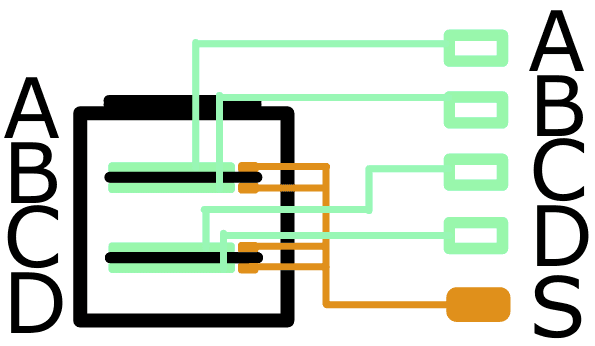

Die daran angeschlossenen Laufwerke werden aber nicht erkannt. Mit dem in der Workstation verbauten originalen Kabel werden die Laufwerke aber im BIOS direkt erkannt:

CABLE SATA POWER

38049449, T26139-Y4012-V207, CELSIUS W580, CELSIUS W580 POWER, CELSIUS W580 POWER+, CELSIUS W570 D3517 POWER+, CELSIUS W570 D3517, CELSIUS W570 D3517 POWER

www.immel.de

Das Kabel hat aber nur zwei nutzbare Abgänge und ein für SlimLine-Laufwerke gedachten Stecker.

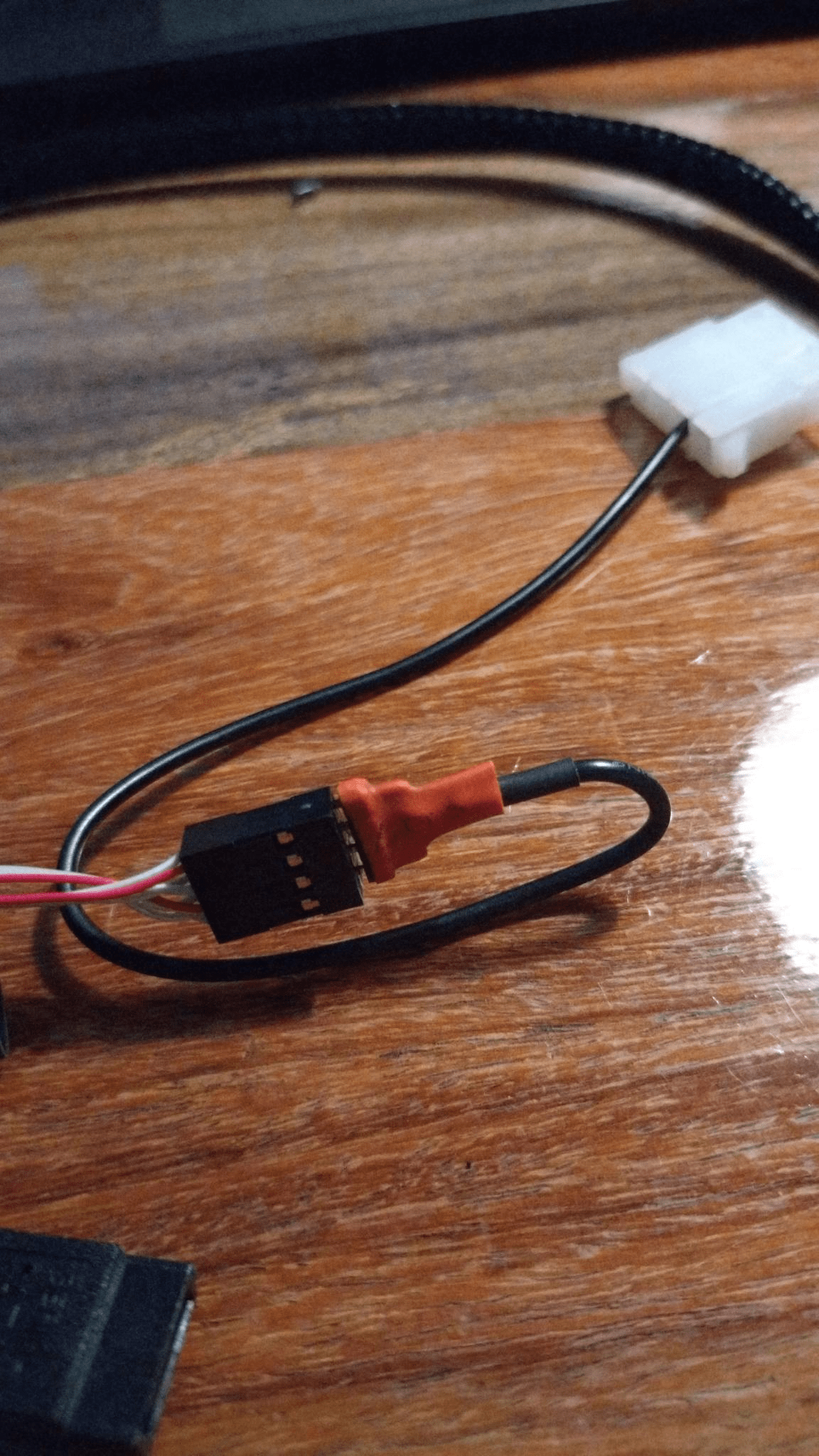

Der stromversorgende Teil des Kabels ist auch weiterhin ans Board angeschlossen, nur den Mini SAS HD-Stecker habe ich herausgezogen, um das neu beschaffte Kabel anzustecken. Ich habe durch Quertesten auch verifiziert, dass die Stromversorgung der Laufwerke funktioniert, den an einem der drei anderen Sata-Anschlüsse funktionieren die so bestromten Laufwerke.


Ich bin ehrlich gesagt nun etwas verwirrt, warum die Kombination so nun nicht funktioniert. Eigentlich sollte das direkt klappen. Ich habe für einen Test auch noch ein weitere SFF-8643-Kabel besorgt, aber auch das funktioniert nicht.
Die Kabel sind natürlich forward Kabel, also SFF am Controller/Mainboard, Sata an den Laufwerken. Nicht zum Anschluss von Backplanes mit SFF zu SATA am Controller.

Hat jemand vielleicht noch eine Idee, oder schon einmal ein ähnliches Problem gelöst?

Beste Grüße
Bani



[AliManali]

Hmm, das Kabel, welches Du verlinkt hast, hat ja auf beiden Seiten Mini SAS HD. Willst Du die Platten direkt anschliessen? Oder hab ich was verpasst, und die Workstation hat eine Backplane?

Hast Du Dir sowas besorgt?

https://amzn.eu/d/gMldQ1i



[Bani]

Ah, ich habe oben natürlich einen falschen Link drin.

Ich habe diese Kabel hier:

https://www.amazon.de/dp/B09875RVC3?ref=ppx_yo2ov_dt_b_product_details&th=1

Und zum Gegentesten, neben einem anderen, auch noch dieses hier:

https://www.amazon.de/dp/B01M1D8ICT?psc=1&ref=ppx_yo2ov_dt_b_product_details

Das es mit einem "normalen" SFF-8643 SAS zu Sata Kabel nicht funktioniert und zumindest das nicht am Kabel selbst liegt, habe ich damit denke ich verifiziert.


Ich habe noch etwas gebuddelt und bin auf den Thread hier gestoßen:

SAS HDDs werden nicht erkannt - Fujitsu Primergy TX1330 M3

Hallo, ich habe das Mainboard und Netzteil des TX1330 M3 in ein neues Gehäuse versetzt und drei 3TB Hitachi Sun SAS HDDs (HUS723030ALS640) besorgt, um diese mit dem Server zu betreiben. Die Platten sind über ein SFF-8643 (mini-SAS) auf 4x SFF-8482 Kabel mit dem Mainboard verbunden. Zusätzlich...

www.hardwareluxx.de

Das ist recht interessant. Mein Board hat ebenfalls den C236 Chipsatz. underclockers Antwort könnte der Knackpunkt sein: Der Port ist zwar physikalisch miniSAS-HD, aber dahinter ist nur normales SATA. Daher funktioniert ein klassischen Breakout-Kabel auch nicht?

Allerdings finde ich darauf bei Fujitsu und auch sonst im Netz kaum einen Hinweis.

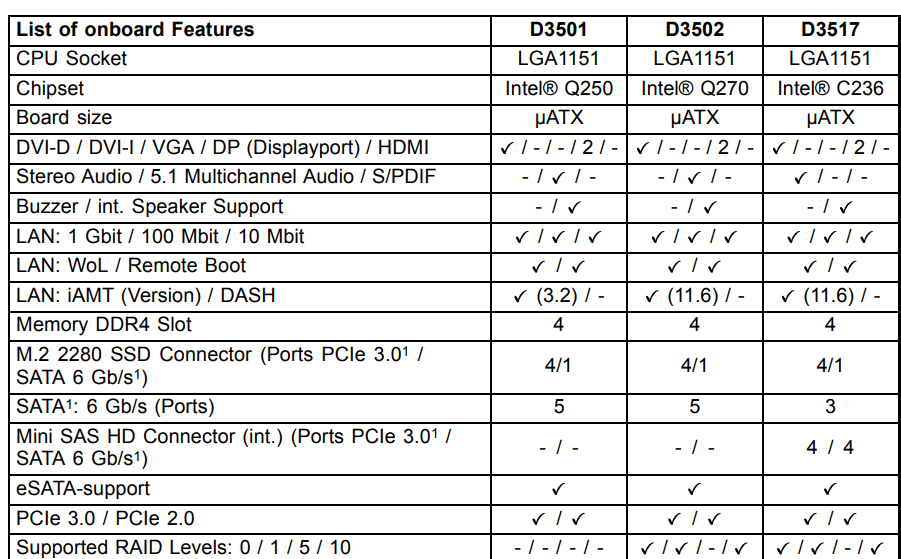

Bei Fujitsu gibt es noch eine short description, in der sich folgendes finden:

Danach bekomme ich über den Mini SAS HD Connector doch eigentlich vier Sata SATA 6 GB/s?
Die Fußnote besagt lediglich, dass es sich um die "maximum supported Transfer Rate per Port/Interface" handelt.

Ich könnte es mir natürlich leichter machen und einen HBA kaufen, um die Laufwerke zu betreiben. Aber es wurmt mich, dass das nicht auch so funktioniert
Ich verstehe auch noch nicht so wirklich, warum es ein Breakout-Kabel nicht funktioniert.



[mrpasc]

In der Tabelle liest es sich also ob der MiniSAS HD Port entweder einmal PCIE 3.0 x4 (für eine NVME SSD) oder 4 x SATA unterstützt. —> BIOS gründlich nach Einstellung durchsucht? Evtl. Musst du den Port erst auf SATA umstellen? 🤔



[Bani]

Moin,

das lässt sich tatsächlich nicht konfigurieren und mit dem originalen Kabel werden ja auch HDDs/SSDs erkannt.

Ansonsten habe ich nochmal mit verschiedenen Settings gespielt, aber nichts erreicht. Es scheint sich aber wirklich um reines SATA zu handeln. Im BIOS gibt es keinen Hinweise auf einen SAS-Controller und es kann auch nicht in ein entsprechendes Controller-BIOS gestartet werden.
In der Umgebung des mini SAS HD Ports finden sich auch Beschriftungen auf dem PCB, bspw. SATA_7.
