[Sammelthread] Gigabyte GA-EX58-UD5 / Extreme (Intel X58) [5]

[blockquote]

---

Inhalt des Sammelthreads

• Spezifikationen
• Bilder
• Das Bios
• Erste OC Ergebnisse
• Voltage Mods
• Downloads
• Wichtige Informationen
• Wichtige Links

---

Spezifikationen Spezifikationen
CPU

• LGA 1366 socket for:
  - Intel® Core i7 920/940 & 965XE

Intel® chipset

• Northbridge:
  - Intel® X58 Express chipset
• Southbridge:
  - Intel® ICH10R

Memory

• 6 x DIMM, Max. 24 GB, DDR3 2130(*)/1860(*)/1600(*)/1333/1066/800
• Triple Channel memory architecture
  *Overclock speed
  - Supports Intel® Extreme Memory Profile (XMP)

Expansion Slots

• 3 x PCIe 2.0 x16 (support x16/x16 or x16/x8/x8)
• 1 x PCIe x4
• 1 x PCIe x1
• 2 x PCI 2.2

BIOS

• Dual-Bios

Audio

• HD Audio, 8-channel

Storage Interface

• South Bridge:
  - 6 x SATA 3Gb/s connectors (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) supporting up to 6 SATA 3Gb/s devices
  - Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10
• GIGABYTE SATA2 chip:
  - 1 x IDE connector supporting ATA-133/100/66/33 and up to 2 IDE devices
  - 2 x JMB322 chips (Smart Backup):
  - 4 x SATA 3Gb/s connectors (GSATA2_0, GSATA2_1, GSATA2_2, GSATA2_3) supporting up to 4 SATA 3Gb/s devices (Note 5)
  - Support for SATA RAID 0, RAID 1 and JBOD
• iTE IT8720 chip:
  - 1 x floppy disk drive connector supporting up to 1 floppy disk drive

Internal I/O Connectors

• 1 x 24-pin ATX main power connector
• 1 x 8-pin ATX 12V power connector
• 1 x floppy disk drive connector
• 1 x IDE connector
• 10 x SATA 3Gb/s connectors
• 1 x CPU fan header
• 3 x system fan headers
• 1 x power fan header
• 1 x North Bridge fan header
• 1 x front panel header
• 1 x front panel audio header
• 1 x CD In connector
• 1 x S/PDIF In header
• 1 x S/PDIF Out header
• 2 x USB 2.0/1.1 headers
• 2 x IEEE 1394a headers
• 1 x power LED header
• 1 x chassis intrusion header
• 1 x power switch
• 1 x reset switch

Rear Panel I/O Connectors

• 1 x PS/2 keyboard port
• 1 x PS/2 mouse port
• 1 x coaxial S/PDIF Out connector
• 1 x optical S/PDIF Out connector
• 1 x IEEE 1394a port
• 1 x clearing CMOS switch
• 8 x USB 2.0/1.1 ports
• 2 x RJ-45 ports
• 6 x audio jacks (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone

Features

• Dynamic Energy Saver Advanced
• Ultra Durable 3
• Dynamic 6-Gear Swithching
• 45nm CPU Optimized
• 3 way CrossFireX
• 3 way SLI support
• Debug LED
• Dolby Home Theater
• Blu-ray Support
• OV-Alert LED, OC-Alert LED, TMP-Alert LED
• Hybrid Silent-Pipe 2 (nur das Extreme!)

---

BilderBilder​

Bilder vom EX58-UD5



Die Verpackung und das Zubehör

​

---

Das BiosDas Bios (bei UD5 sowie Extreme identisch!)

​

---

Erste OC ErgebnisseErste OC Ergebnisse
Ersten eigenen OC Ergebnisse mit einem Retail Core i7-920 & Geforce 8800GTS G92 SLI

​

---

Voltage ModsVoltage Mods & read Points


*Jede Modifikation geschieht auf eigene Gefahr und führt zum erlöschen der Garantie!
​

---

DownloadsDownloads
Das Flashen geschieht wie immer auf eigene Gefahr!

Bios Downloads EX58-UD5

• Bios F2
  - Auslieferungsbios
• Bios F3
  - Fix CPU compatibility issues
• Bios F4
  - Fix S3 resume turbo mode issue
  - Fix DualBIOS recovery issue
  - improve System Stability
• Bios F5
  - Improve VGA card compatibility
  - Improve S3 resume compatibility
  - Intel®Core™ i7 processor D-0 stepping support
• Bios F6a (beta / Testversion)
  - keine Changelog
• Bios F6b (beta / Testversion)
  - Fix: QPI/Vtt Kaltstart Bug größer 1.280V
  - Bug: S3 fehlerhaft (E1) bei OC
• Bios F6c (beta / Testversion)
  - Info: Neue Intel® AHCI ROM Version 1.20E... keine Wartezeit mehr !!!
  - Bug: S3 bei OC teilweise immer noch fehlerhaft (E1)... er wird daran gearbeitet !

Bios Downloads EX58-Extreme

• Bios F3
  - Fix CPU compatibility issues
• Bios F4
  - Fix S3 resume turbo mode issue
  - Fix DualBIOS recovery issue
  - improve System Stability
• Bios F5
  - Improve VGA card compatibility
  - Improve S3 resume compatibility
  - Intel®Core™ i7 processor D-0 stepping support
• Bios F6c (beta / Testversion)
  - Fix: QPI/Vtt Kaltstart Bug größer 1.280V
  - Bug: S3 fehlerhaft (E1) bei OC
• Bios F6d (beta / Testversion)
  - Info: Erfolgreich geflasht...
  - Bug: S3 bei OC teilweise immer noch fehlerhaft (E1)... er wird daran gearbeitet !
• Bios F6e (beta / Testversion)
  - keine Changelog

Thx @ JZElectronic für die aktuellen Bios Versionen
​

---

Wichtige InformationenWichtige Informationen

• Achtet auf die Speicheranordnung, wenn die Riegel in den falschen Slots sind bootet das Mainboard nicht (hat mit dem IMC der CPU zu tun!)
  - Dazu bitte Seite 16 im Handbuch nachschlagen.

---

Wichtige LinksWichtige Links

• Gigabyte GA-EX58-UD5 Review @ OCWorkBench
• Gigabyte X58 Overview
• Link zur Gigabyte Homepage
• Gigabyte GA-EX58-UD5 bei Geizhals

Garantieverlängerung für in D, A, CH gekaufte Mainboards

• 5 Jahre Garantie fürs Gigabyte GA-EX58-UD5 (PDF / Formular)
• 6 Jahre Garantie fürs Gigabyte GA-EX58-Extreme (PDF / Formular)

Bedingung hierfür ist die vorangegangene Registrierung des Produktes innerhalb von 12 Wochen nach Kauf.
​

[/blockquote]



[Digi-Quick]

Der Turbo soll doch "dazugeschaltet" werden, wenn nur 1 oder 2 Cores ausgelastet sind, um kurzfristig mehr Leistung zur Verfügung zu stellen.

es fällt halt auf, daß beim Multi von 19 die Werte korrekt sind (19x200=3800) und bei 20 nicht (20x200!=4200 / 20*190!=3990 / 20*180!=3780 / 20x166!=3486). Im übrigen ging der Multi bei eingesschaltetem Turbo dann bis auf 22,5 hoch - also resultiert das falsche Ergebnis vom Prinzip her nicht auf einem aktiven Turbomodus bereits beim Booten (Anzunehmenderweise).

Ist im Prinzip jetzt nicht ganz so wichtig - nur merkwürdig!
Ich habe jetzt 19x210 laufen - und das Primestable.
Bei 20x200 und den daraus resultierenden 4,2GHz gabs dann immer 'nen BSOD nach gut 20-30 Minuten. Die 200 MHz wären halt schön "synchron" mit einem geraden Teiler (2) zum Rest gewesen (200 MHZ Core zu 100 MHZ System) bei 210 zu 100 ist der Teiler halt ungerade (und offen gestanden traue ich mich nicht den Systemtakt auf 105 Mhz zu erhöhen, da ich 'nen Raid-Controller dran habe.....)
ciao
Lothar



[Oely]

Ich würde mal ei Bios Reset machen!
Multi 22.5.... ein Traum^^



[Digi-Quick]

den habe ich selbstredend nach dem Update gemacht, bzw. vom BiosUpdater machen lassen - sollte ich das nochmal selbst manuell machen?
wäre natürlich ein "dicker Hund" werde ich gleich mal testen.
den Multi von 22,5 habe ich nur einmal kurz "aufblitzen" gesehen, sonst 21,5 oder 22.

EDIT:

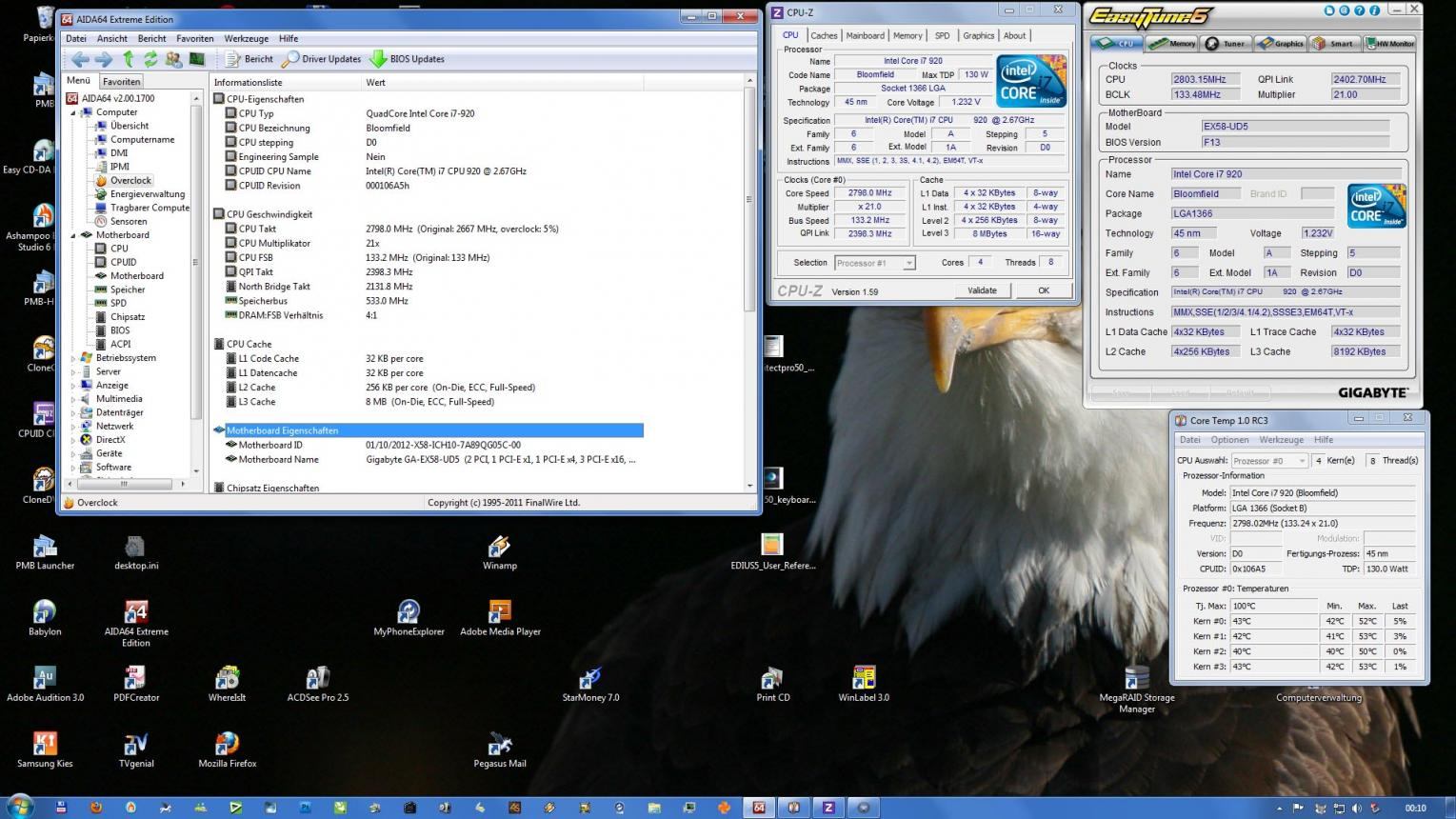

hab jetzt 'nen Full Reset gemacht (Erst Fail Safe Defaults geladen, Reboot dann Optimized defaults, Reboot:
Der i 920 hat normalerweise einen Multi von 20, aber offenbar nicht auf diesem Gigabyte Board.....

wäre schön, wenn auch andere dies verifizieren könnten (in Richtung Serien Fehler) oder angeben , daß bei Ihnen alles Korrekt ist (Richtung individueller Einzelfehler).

Hmm... im Gigabyte Forum gibt es beim UD3 den gleichen Fehler
http://forum.gigabyte.de/index.php?page=Thread&postID=38389#post38389



[Digi-Quick]

Ich glaube ich habe jetzt den "Übeltäter" gefunden (genauer 2)
"Intel Turbo Boost" muss disabled werden und unter "Advanced Memory Settings" muss bei "Performance Enhance" "Standard ausgewählt werden (Default scheint Turbo zu sein)
Dann startet der Prozessor bei Multi 20 auch mit dem Multi 20.
Komischerweise tritt diese Verhalten trotzdem nur auf den Multi 20 zu!
ciao
Lothar



[zappels]

hmm mal ne Frage... hat schon jemand etwas von UEFI Bios für die alten X58er Boards gehört? Windows 8 kommt bald und da sollte das ja eigentlich mal wer testen... falld JZ noch mit liest??? Bei dir ist nichts zu finden....



[Oely]

X58 und UEFI?
Da haste was falsch verstanden!



[zappels]

JZ_


...habe ich nie behauptet :-(

zu Win8 wird es wohl UEFI geben ;-)

Seite 6 glaub ich... deswegen dachte ich wir haben vielleicht Glück ;-)



[Aslinger]

Windows 8 wird übersprungen, genau sowie Vista. Ich brauch kein App Betriebssystem mit Smartphoneoberfläche.



[Basian]

Kann mir bitte jemand einen Tipp geben ob ich diese PCIe Karte nutzen kann um USB 3.0 und SATA 6G nutzen kann?

ASUS U3S6, 2x USB 3.0/2x SATA 6Gb/s, PCIe 2.0 x4 Preisvergleich | Deutschland - Hardwareluxx - Preisvergleich

Vielleicht gibts da ja auch was von Gigabyte!?



[pichi76]

Kann mir bitte jemand einen Tipp geben ob ich diese PCIe Karte nutzen kann um USB 3.0 und SATA 6G nutzen kann?

Bei mir steht:

Achtung! Nur mit folgenden Modellen kompatibel: Maximus III Formula, P7P55D Deluxe, P7P55D EVO, P7P55D PRO, P7P55D, P7P55D LE, P7P55 LX, P7P55 WS Supercomputer, P6T Deluxe, P6T Deluxe V2, P6TD Deluxe, P6T SE, Rampage II Extreme, Rampage II GENE, M4A79T Deluxe, M4A785TD-V EVO, M4A77TD PRO, M4A79T Deluxe/U3S6, M4A77TD PRO/U3S6, M4A785TD-V EVO/U3S6

EAN-Codes: 4719543081778

Aber Du kannst es gern mal testen und dann hier berichten.

SATA 6Gb/s mit einer SSD wovon man auch booten kann gefällt.



[Basian]

Ja ich habe das gelesen aber es sind viele bei Amazon und den anderen Kommentaren dabei die sagen es klappt auch mit anderen Boards.
Ich würde halt gerne eine solche Karte haben die beides bietet.



[Basian]

Ich habe jetzt das "SilverStone EC01" genommen. So kann ich wenigstens die USB 3.0 Anschlüsse vom Case nutzen.



[Oely]

So... Mehr Speicher auf das UD5!
Corsair Vengeance schwarz DIMM Kit 16GB PC3-19200U CL10-12-12-31 (DDR3-2400) (CMZ16GX3M4A2400C10)

Für 135.- kann schon mal testen.
Gesagt.... getan!
Ich bin zur Zeit bei 2000MHZ 10-12-12-30-CR2 (noch am ausloten)

Nach 2h testen bin ich der Meinung das mein UD5 am Uncore scheitert.
Mehr wie ~4400MHZ scheint das Brett nicht her zu geben.
Somit werde ich nicht über 2200Mhz Ramtakt kommen.


Aber ich bleibe dran!
