[Sammelthread] Gigabyte GA-H55N-USB3 ITX (Intel H55)

Gigabyte GA-H55N-USB3 Sammelthread

Inhalt:
01. Bilder
02. Lieferumfang & Spezifikationen
03. Kompatibilitätsliste CPU & RAM
04. Kompatibilitätsliste CPU Kühler
.-.-. Prolimatech Samuel 17
.-.-. Corsair H50
.-.-. Scythe Shuriken Rev. B
.-.-. Scythe Samurai ZZ
.-.-. Thermalright AXP-140
.-.-. Thermaltake ISGC-400
.-.-. Zalman CNPS700C
.-.-. Sonstiges (Lüftersteuerung, ...)
.-.-.
05. Treiber & Handbuch
06. Bios
07. OC & Undervolten
08. Stromverbrauch
09. Bekannte Probleme
10. Konfigurationen
11. Sonstiges
.-.-. Dual Display
.-.-.
12. Reviews, Links
13. Weitere ITX-Threads


01. Bilderbilder









02. Lieferumfang & Spezifikationenliefer

Lieferumfang:
Board, Handbuch, Installations-Handbuch, Smart6 Anleitung, ein gewinkeltes SATA-Kabel blau, ein normales SATA-Kabel blau, IDE-Kabel o_O, ATX-Blende, Aufkleber

Spezifikationen:
http://www.gigabyte.de/products/product-page.aspx?pid=3455#sp


03. Kompatibilitätsliste CPU & RAMcpuram

CPUs: Alle kompatiblen Intel® Prozessoren
RAM: PDF von Gigabyte


04. Kompatibilitätsliste CPU Kühlercpukuehler

Selbes Problem wie beim Intel DH57JG: die meisten Kühler werden den PCIe überragen.

Prolimatech Samuel 17samuel
Laut einem User von computerbase.de passt der Samuel 17 auf das H55-ITX von Zotac, ohne Berührung der Grafikkarte. Liegt nahe, dass er auch auf dem GA-H55N-USB3 passt, ist aber noch unbestätigt und nur eine Vermutung.

Update: Laut JZ_ passt der Samuel 17 auch mit Grafikkarte :bigok:


Foto H55N mit Samuel17 und RipJaws

Update 2: Der Samuel 17 passt auch "gedreht" aufs H55N-USB3: Beitrag von Patrick171


Corsair H50h50
Im anandtech-Test wird darauf hingewiesen, dass der Corsair H50 nicht passt (http://www.anandtech.com/show/3769/reviewed-gigabyte-h55nusb3-miniitx-done-the-gigabyte-way/1).
Allerdings ist die H50-Backplate aus Plastik. Mit einer Feile lässt sich das Teil gut bearbeiten, so dass man die H50-Backplate passend bekommt:




Scythe Shuriken Rev. Bshuriken
Hinweise zum Shuriken Rev. B von Supaman
Fotos von Supaman:



Scythe Samurai ZZzz
Fotos von jayrock


Thermalright AXP-140axp140
Laut Berichten und Fotos von Hardforum.com passt der AXP-140 auch mit Grafikkarte auf das H55N-USB3.
Allerdings sind der Backplate Bauteile im Weg, so das der AXP ohne BP montiert werden muss. Weitere Infos und Fotos im Hardforum
Danke an Alpa777 für den Hinweis!


Thermaltake ISGC-400ttisgc400
Von Supaman gefunden: http://www.hkepc.com/forum/viewthread.php?tid=1466451
Verbaut wurde ein Thermaltake ISGC-400.
PCIe bleibt benutzbar. Mittlerweile nutzt Supaman den Kühler selbst.


Zalman CNPS700Czalman
CNPS700C wahrscheinlich (passt auch aufs DH57JG, mit leichter Modifikation, siehe Sammelthread)


Sonstiges (Lüftersteuerung, ...)sonstiges
Hinweis von Coolsys: Laut Handbuch kann das Board auch 3pin-Lüfter regeln

celemine1Gig schrieb:
CPU Smart FAN Mode
Legt fest wie die Geschwindigkeit des CPU-Lüfters geregelt wird. Dieser Eintrag ist nur veränderbar, wenn CPU Smart FAN Control auf Enabled steht.
Auto lässt das BIOS automatisch erkennen, welcher Typ von CPU-Lüfter installiert ist und setzt den optimalen Regelungsmodus. (Default)
Voltage setzt den Spannungsmodus für 3-Pin CPU-Lüfter.
PWM setzt den PWM-Modus (Pulsweitenmodulation) für 4-Pin CPU-Lüfter.
Anmerkung: Der Voltage-Modus kann sowohl für 3-Pin, als auch für 4-Pin Lüfter gesetzt werden.
Für einen 4-Pin CPU-Lüfter, der nicht genau die Intel PWM-Lüfterspezifikationen befolgt, könnte die Wahl des PWM-Modus jedoch dazu führen,
dass die Lüftergeschwindigkeit nicht effektiv reduziert wird.


05. Treiber & Handbuchhandbuch

Direkt bei Gigabyte DE
Direkt bei Gigabyte US (oft aktueller)

firmware-update + aktuelle treiber für den USB 3.0 controller:
SONY/NEC firmwares

Handbuch: Englisch | Deutsch


06. BIOSbios

Aktuelles Bios: F5
Aktuelles Beta-Bios: F6a BETA bei JZ (links auf Downloads>Bios)

Virtuelles Bios (von J.Z. electronic)

MB Intelligent Tweaker (M.I.T):







Sonstige:




07. OC & Undervoltenoc

siehe Bios-Fotos "MB Intelligent Tweaker (M.I.T)"

Ich bin OC-Newbie, habt also Nachsicht bei Fragen ;)
Hab mit meinen i3-530 ein wenig rumgespielt und habe einen BCLK von 196 MHz geschafft, gekühlt von der Corsair H50 "Wakü":


http://www.xtremesystems.org/forums/showthread.php?t=253539


08. Stromverbrauchstrom

Vergleich von DH57JG und H55N-USB3 (beide mit Standard-Spannungen, ohne Undervolten)


09. Bekannte Problemeprobleme

- System bleibt beim Kopieren von Dateien übers LAN hängen -> Problempost, Problem besteht weiterhin nach Boardtausch (folgende Postings von Hogend & Antworten beachten!)
--> Lösung: Realtek-Onboard-LAN hat u.U. Probleme mit bestimmten Konstellationen von LAN-Kabeln & Switches -> Post von Hogend


10. Konfigurationenkonfigs

Code:
Patric's Test-H55N:
H55N-USB3 | Core i3-530 | 2x2GB KVR1333D3N9K2/4G | "onboard" Grafik | boxed / H50 | PicoPSU 150 / FSP 300W aus SG05 | kein Case


11. Sonstigessonstiges

Dual Display Konfiguration laut Handbuch:dualdisplay



12. Reviews, Linkslinks

Gigabyte:
http://www.gigabyte.de/Products/Mot...board&ProductID=4868&ProductName=GA-H55N-USB3

Reviews:
http://www.pcper.com/article.php?aid=1011
http://www.funkykit.com/component/c...61-review-gigabyte-h55n-usb3-motherboard.html

http://www.silentpcreview.com/article1095-page1.html

http://www.xbitlabs.com/articles/mainboards/display/gigabyte-ga-h55n-usb3.html

http://lanoc.org/review/hardware/motherboards/4339-gigabyte-ga-h55n-usb3
http://www.motherboards.org/reviews/motherboards/2098_1.html
http://www.techwarelabs.com/gigabyte-h55n-usb3/

http://www.anandtech.com/show/3769/reviewed-gigabyte-h55nusb3-miniitx-done-the-gigabyte-way/1
http://www.bit-tech.net/hardware/mo.../gigabyte-ga-h55n-usb3-mini-itx-motherboard/1
http://www.barebonecenter.de/index.php/Mainboards/Gigabyte-GA-H55N-USB3.html
http://benchmarkreviews.com/index.php?option=com_content&task=view&id=564
http://www.madshrimps.be/?action=getarticle&articID=1051
http://techgage.com/article/gigabyte_h55n-usb3_-_big_features_small_package/



13. Weitere ITX-Threadsthreads

Der ITX-Thread im LUXX: http://www.hardwareluxx.de/communit...ecube-bitte-1-post-lesen-teil-iii-716567.html

Luxx:
http://www.hardwareluxx.de/community/f12/intel-dh57jg-h57-mini-itx-lga1156-712373.html
http://www.hardwareluxx.de/community/f219/zotac-9300-itx-wifi-geforce-9300-1-a-689577.html
http://www.hardwareluxx.de/community/f219/sapphire-pc-am3dd785g-amd-785g-sb710-704988.html
http://www.hardwareluxx.de/community/f12/zotac-g43-mini-itx-704372.html
http://www.hardwareluxx.de/community/f219/zotac-h55-itx-wifi-h55-679989.html

Computerbase:
http://www.computerbase.de/forum/showthread.php?t=619354
http://www.computerbase.de/forum/showthread.php?t=621668
http://www.computerbase.de/forum/showthread.php?t=622823

Awardfabrik:
http://www.awardfabrik.de/forum/showthread.php?t=7952
http://www.awardfabrik.de/forum/showthread.php?t=7542


Verbesserungen, Ergänzungen, etc. sind gerne gesehen - Alle Angaben ohne Gewähr ;)


Änderungen/Ergänzungen:
14.04.2011
Link zu Supamans ISCGC-400-Post eingefügt

05.02.2011
Infos zur Lüftersteuerung hinzugefügt - Danke an celemine1Gig
Probleme mit Onboard-LAN

14.12.2010
Thermaltake ISGC-400 eingefügt - Danke an supaman

17.11.2010
Neue Reviews eingefügt - Danke an emissary42

26.10.2010
Neue Review eingefügt - Danke an emissary42

19.10.2010
Scythe Samurai ZZ

18.10.2010
Links zu Handbuch, Treiber, Bios, ... aktualisiert.
Neue Review eingefügt - Danke an emissary42

03.09.2010
Neue Reviews eingefügt - danke an emissary42

02.09.2010
Samuel 17 Update

24.07.2010
neue Review-Links eingefügt

14.07.2010
Beta-Bios F5b

05.07.2010
Thermalright AXP-140

01.07.2010
Fotos vom Shuriken eingefügt (Danke supaman!)
Link zur internationalen Gigabyte-Treiber-Seite eingefügt (Danke supaman!)

30.06.2010
Link zum virtuellen Bios
Infos zum Samuel 17

25.06.2010
Infos zu Overclocking hinzugefügt
Bios-Fotos, H50-Fotos hinzugefügt
Hinweise von Supaman hinzugefügt
Inhaltsverzeichnis klickbar gemacht

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hab den Samurai ZZ mit dem Zotac im Q08B. Passt. Passt zwar glaub ich kein ganzer Finger dazwischen, aber es haut.

Ansonsten das Netzteil drehen und den Lüfter abbauen? Hat man halt nur eine leichte saugende Wirkung durchs NT - aber für kleine CPUs/seltene Last sollte es schon reichen.

Dann dürfte er ins Q07 nicht passen - hab grad mal im Vorbeigehen den Zollstock ans Board gehalten, bis das NT anfängt sinds unter 9cm. Heute Abend mal besser messen, aber ich denke das geht nicht.


Hallo,

das Messen ist leider doch nicht so einfach, dazu muss ich doch erst das Netzteil ausbauen. Wird heute abend nix.

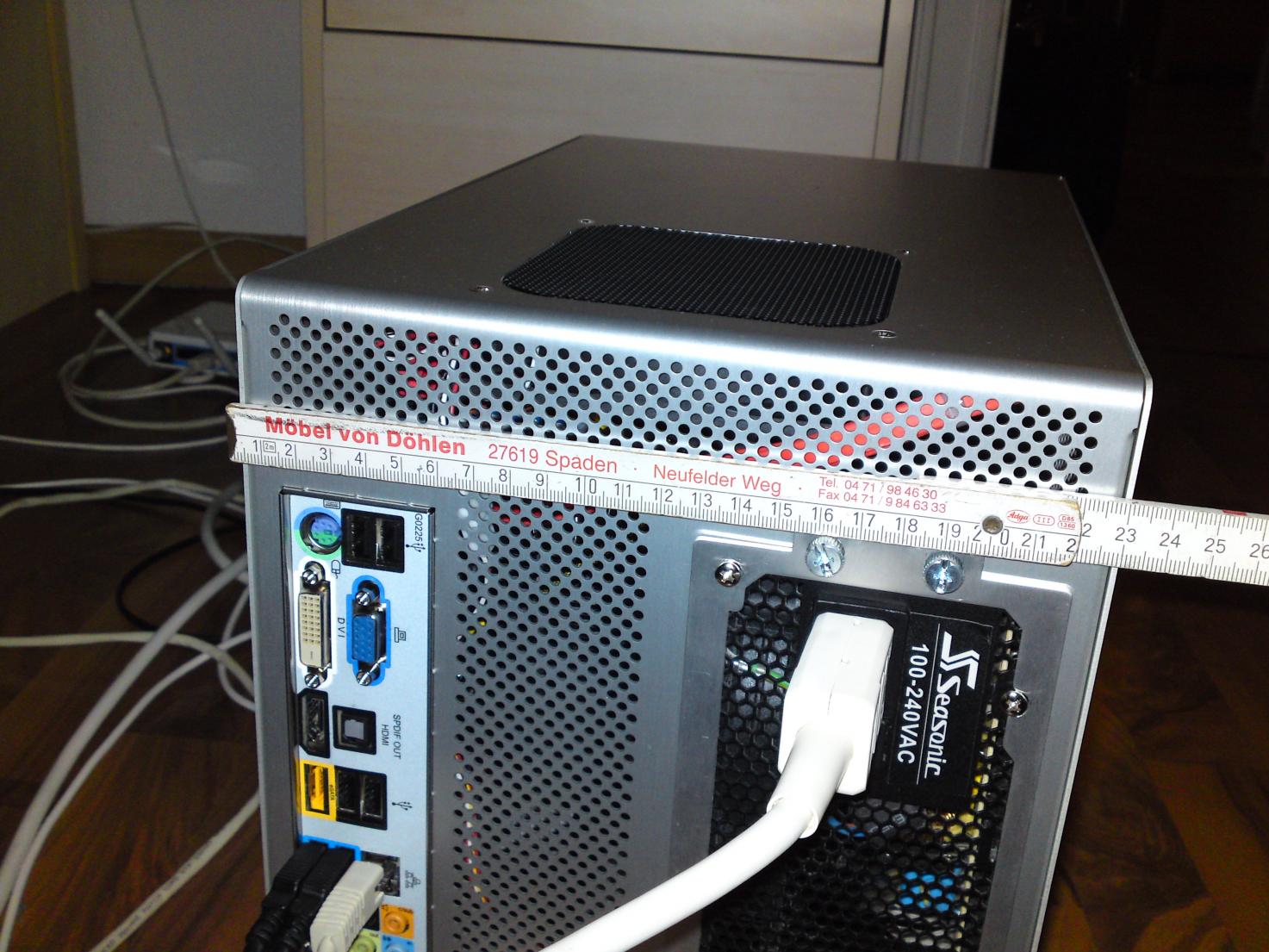

Dafür habe ich schon ein Foto von der Rückseite, das müssten so etwa 125 mm vom Board bis zum Netzteil sein - passt also genau zu den 97 mm von oben. Sieht schlecht aus, denke ich.

Schon den Big Shuriken angeschaut? Den habe ich in einem Antec ISK-300, mit Lüfter ist da sogar noch Luft, und das Gehäuse ist von außen insgesamt nur etwa 100mm hoch. Zieht man Standfüße, Blechstärke, Abstandshalter etc ab, müsstest du locker unter 90 mm liegen.

Schö,
jayrock


Anhänge

  • DSC00032.jpg
    204,3 KB · Aufrufe: 192
Sind weniger als 30W idle beim Gigabyte nicht möglich?
Gibt es irgendwann ein BIOS Update welches sparsamer sein wird?

jayrock, NT brauchste nicht extra ausbauen. Das Foto reicht mir schon.
Ich werd nachher mal das Q07 messen.

Den Big Shuriken kenn ich, klar. Hatte ich in meinen Sg05 verbaut. Der ZZ wäre halt klasse, weil der PCIe frei bleibt. Ich denke sogar der normale Shuriken passt ins Q07 samt Netzteil.

Greyhound, ohne Lüfter soll der Kühler 97mm hoch sein + Sockel + Mainboard, das wird nicht passen.

Ich werd nachher nochmal das Q07 aufrupfen und schauen :)

E: selberbauer, hast du die 30W bei deinem System gemessen?

Also bei dem unteren:
i3 530, H55N-USB3...
habe alles undervoltet was ging ist nur im Vergleich zum Zotac immernoch sehr viel :(

wie kannst du ohne undervolten genauso viel habe?
ohne undervolten habe ich ca. 20W mehr

50W Idle ohne Grafik?
Kann nicht sein?! Mit Pico?

Hast du die ganzen Stromsparmechanismen an?
C1E, C-States, weissdergeierwasnochallesging?

Taktet sich die CPU im Idle auch runter? Auch Vcore geht runter?

oder 43W weiß es nicht mnehr genau.
Aufjedenfall ziemlich viel.
Pico PSU jap, Stromsparmechnaismen auch.
Schließe mal kurz nochmal an

---------- Beitrag hinzugefügt um 21:09 ---------- Vorheriger Beitrag war um 21:04 ----------

wtf hab jetzt ohne bildschirm einfach mal gestartet.
energieverbrauch wechselt schnell immer zwischen 15W und 39W
mal 24 dann wieder 34 dann mal 19.
Hmm kenne es eigentlich nicht das der Verbrauch so schwankt.
Sonst pndelt sich der Verbrauch ja immer sehr gut ein

---------- Beitrag hinzugefügt um 21:15 ---------- Vorheriger Beitrag war um 21:04 ----------

Ah scheint am Pcio PSU zu liegen

evtl. kommt dein Messgerät mit dem externen NT nicht zurecht

hmm also sonst funzt es ohne Probs.
War es denn auch bei dir so, dass es so extreme schwanukungen von 20W hatte?

Nope, wenn dann 1-5W je nachdem was das gute Windows grad machte :)

Hmm, dann liegst wohl bei mir :(
Gibt es eigentlich eine Möglichkeiut eine low Profile Graka mit 6Pin Anschluss zu benutzen, also gibt es ein 12V Netzteil welches soviel liefert und ein Pcio PSU, welches dann einen Anschluss bereitstellt?

Mit Pico würde ich das nicht machen.
An was für eine Graka denkst du?

HD 5750 - gts 450 oder eine gts 250 dann alles wassergekühlt an nem 2x 92mm Radi dran.
Mehr Leistung auf den Raum geht dann wohl nicht mehr :)

Ne, da brauchste imho ein "richtiges" NT.
Idle würde wohl mit einem 160W Pico mit 150W Adapter gehen, aber bei CPU- und Grafiklast - ich weiss ja nicht :) Zumal sich ein Pico in der Verbrauchsregion nicht mehr lohnt.

idle?????
Das reicht für Last schon - glaub mir ;)
Naja das Pico müsste an sich ja nicht direkt mehr transformieren, jediglich die 20Pin ATX und die Festplatten.
Alles andere wandelt ja der externe Adapter um.
Graka brauch ja nur 12V.
Rein theoretisch könnte man sich ein PCIe Kabel dran löten, aber ich dachte eben es gibt so eine Version evtl. schon

Achso, du willst ein extra externes 12V-NT für die Karte nehmen?
Da kenn ich mich zu wenig aus, aber denke das wird dir irgendwelche Probleme bereiten - hab mal irgendwann was über 2 NTs im PC gelesen. Weiss nicht mehr genau was und wie, da fehlt mir das Wissen ;)

nein.
Beim Pico Psu funzt es ja so:

230V Steckdose ->externes NT->12V->Pico PSU -> 12V
-> 3.3, 5V
Wenn man nun ein 150W externes NT hätte und ein Pico PSU mit PCIe Anschluss, dann sollte es doch funzen oder?
Schließlich muss das Pico Gerät nur die 12V vom ext. Ac Wandler weiterleiten

150W wären mir nämlich zu knapp bei Volllast, bei 289W schauts schon anders aus. Allerdings würde ich mir da lieber ein SFX/ATX-NT holen. Weil das 289w ist auch schon ein Riesenklotz :d

RAM-Takt + CPU Drossel

Vllt. kann mir hier irgendjemand helfen oder hat das gleiche Problem...
Betreibe auf dem Board einen i7-870 und dazu Corsair XMS3 DDR3-1600

zum Problem:
Wenn ich das FSB:Ram Verhältniss auf Auto stehen lasse erkennt das Board nur einen RAM-Takt von 1066 drosselt aber im Betrieb schön wie es sein soll die CPU bis auf einen Multiplikator von 9x herunter


Stelle ich nun das FSB:Ram Verhältniss im BIOS fest auf 12 um mit dem 133er FSB auf die für den Speicher nativen 1600Mhz zu kommen läuft zwar alles einwandfrei jedoch drosselt er den Multiplikator nicht mehr und die CPU läuft quasi immer auf vollen Touren.


Wenn ich versuche die FSB:Ram Ratio nicht zu ändern und z.b. nur den FSB erhöhe drosselt er den Multiplikator auch nicht mehr automatisch...

Im entsprechenden Compatiblity Chart http://download.gigabyte.eu/FileList/Memory/mb_memory_ga-h55n-usb3.pdf sind zwar 1600er Corsair aufgeführt, die Modellnummer entspricht aber nicht meinen cm3x2g1600c9dhx (weswegen die Auto Erkennung wohl auch nicht funktionert) - Hätte ja kein Problem das manuell eingestellt zu lassen aber warum funktioniert dann die Multiplikator Drosselung nicht mehr :confused:

Klar ist der Performancegewin durch ein höheren Takt jetzt nicht der Renner, jedoch gibt die Elektronik bei 1066 ein nervtötendes Fiepen von sich :-[
Echt merkwürdig aber bei 1600 hört man hingegen nichts...

Bei der FSB:Ram Einstellung steht im BIOS noch dass ein CMOS reset helfen soll bei falscher Frequenz auf AUTO, leider ändert sich dadurch nix an den falschen 1066 :shake:
Als BIOS hatte ich wegen der OCZ SSD die F6a Beta, aber auch ein zurückflashen der F5 samt CMOS und DMI Reset brachte keine Besserung.

Evtl. deaktiviert sich bei OC auto. die Energiesparfunktion.
Allgemein finde ich das H55N-USB3 für OC etwas merkwürdig.
Kuck also mal, ob C-States, Speedstep und wie sie auch alle heißen aktiviert sind und versuche mal 1333MHz.
Das die Sachen bei 1066 piepen kann ich mir jetzt nicht direkt erklären

Hey Leute,

Mein kleines Gaming System:
I5 750 @ Prolimatech Samuel 17
Gigabyte H55N-USB3
G.Skill RipJaws PC3-12800U CL7
ATI 5770 1GB
350W be quiet
Lian Li PC-Q11B
SSD und HDD auch dabei.

Mit dem ganzen System bin ich sehr zufrieden jedoch wollte ich es noch übertakten. Jedoch (ich gehe mal davon aus) hat das Board bei z.B. 4Ghz@ 1,25 Vcore schon starkes Spulenfiepen. Habt ihr das auch? Oder ist das Board für OC nicht so ausgelegt und ich sollte doch eher meinen I5 661 auf das Board bauen?

Schonmal danke für eure Hilfe :)

Gruß Blah123

Zuletzt bearbeitet:
ich hatte meinen i3-530 mal kurz mit 4,3 oder 4,4 laufen (knapp 1,4V) - hatte kein Fiepen.
Quadcore hatte ich noch keinen. Sicher, das es vom Board kommt?

Btw: Nettes System, hast du Fotos vom vollgestopften Q07-Innenraum? :)

Ich gehe mal stark vom Mainboard aus da es bei Prime95 fiepen tut.


Gerade ein paar Bilder gemacht:








Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
