[Sammelthread] Gigabyte GA-H55N-USB3 ITX (Intel H55)

Gigabyte GA-H55N-USB3 Sammelthread

Inhalt:
01. Bilder
02. Lieferumfang & Spezifikationen
03. Kompatibilitätsliste CPU & RAM
04. Kompatibilitätsliste CPU Kühler
.-.-. Prolimatech Samuel 17
.-.-. Corsair H50
.-.-. Scythe Shuriken Rev. B
.-.-. Scythe Samurai ZZ
.-.-. Thermalright AXP-140
.-.-. Thermaltake ISGC-400
.-.-. Zalman CNPS700C
.-.-. Sonstiges (Lüftersteuerung, ...)
.-.-.
05. Treiber & Handbuch
06. Bios
07. OC & Undervolten
08. Stromverbrauch
09. Bekannte Probleme
10. Konfigurationen
11. Sonstiges
.-.-. Dual Display
.-.-.
12. Reviews, Links
13. Weitere ITX-Threads


01. Bilderbilder









02. Lieferumfang & Spezifikationenliefer

Lieferumfang:
Board, Handbuch, Installations-Handbuch, Smart6 Anleitung, ein gewinkeltes SATA-Kabel blau, ein normales SATA-Kabel blau, IDE-Kabel o_O, ATX-Blende, Aufkleber

Spezifikationen:
http://www.gigabyte.de/products/product-page.aspx?pid=3455#sp


03. Kompatibilitätsliste CPU & RAMcpuram

CPUs: Alle kompatiblen Intel® Prozessoren
RAM: PDF von Gigabyte


04. Kompatibilitätsliste CPU Kühlercpukuehler

Selbes Problem wie beim Intel DH57JG: die meisten Kühler werden den PCIe überragen.

Prolimatech Samuel 17samuel
Laut einem User von computerbase.de passt der Samuel 17 auf das H55-ITX von Zotac, ohne Berührung der Grafikkarte. Liegt nahe, dass er auch auf dem GA-H55N-USB3 passt, ist aber noch unbestätigt und nur eine Vermutung.

Update: Laut JZ_ passt der Samuel 17 auch mit Grafikkarte :bigok:


Foto H55N mit Samuel17 und RipJaws

Update 2: Der Samuel 17 passt auch "gedreht" aufs H55N-USB3: Beitrag von Patrick171


Corsair H50h50
Im anandtech-Test wird darauf hingewiesen, dass der Corsair H50 nicht passt (http://www.anandtech.com/show/3769/reviewed-gigabyte-h55nusb3-miniitx-done-the-gigabyte-way/1).
Allerdings ist die H50-Backplate aus Plastik. Mit einer Feile lässt sich das Teil gut bearbeiten, so dass man die H50-Backplate passend bekommt:




Scythe Shuriken Rev. Bshuriken
Hinweise zum Shuriken Rev. B von Supaman
Fotos von Supaman:



Scythe Samurai ZZzz
Fotos von jayrock


Thermalright AXP-140axp140
Laut Berichten und Fotos von Hardforum.com passt der AXP-140 auch mit Grafikkarte auf das H55N-USB3.
Allerdings sind der Backplate Bauteile im Weg, so das der AXP ohne BP montiert werden muss. Weitere Infos und Fotos im Hardforum
Danke an Alpa777 für den Hinweis!


Thermaltake ISGC-400ttisgc400
Von Supaman gefunden: http://www.hkepc.com/forum/viewthread.php?tid=1466451
Verbaut wurde ein Thermaltake ISGC-400.
PCIe bleibt benutzbar. Mittlerweile nutzt Supaman den Kühler selbst.


Zalman CNPS700Czalman
CNPS700C wahrscheinlich (passt auch aufs DH57JG, mit leichter Modifikation, siehe Sammelthread)


Sonstiges (Lüftersteuerung, ...)sonstiges
Hinweis von Coolsys: Laut Handbuch kann das Board auch 3pin-Lüfter regeln

celemine1Gig schrieb:
CPU Smart FAN Mode
Legt fest wie die Geschwindigkeit des CPU-Lüfters geregelt wird. Dieser Eintrag ist nur veränderbar, wenn CPU Smart FAN Control auf Enabled steht.
Auto lässt das BIOS automatisch erkennen, welcher Typ von CPU-Lüfter installiert ist und setzt den optimalen Regelungsmodus. (Default)
Voltage setzt den Spannungsmodus für 3-Pin CPU-Lüfter.
PWM setzt den PWM-Modus (Pulsweitenmodulation) für 4-Pin CPU-Lüfter.
Anmerkung: Der Voltage-Modus kann sowohl für 3-Pin, als auch für 4-Pin Lüfter gesetzt werden.
Für einen 4-Pin CPU-Lüfter, der nicht genau die Intel PWM-Lüfterspezifikationen befolgt, könnte die Wahl des PWM-Modus jedoch dazu führen,
dass die Lüftergeschwindigkeit nicht effektiv reduziert wird.


05. Treiber & Handbuchhandbuch

Direkt bei Gigabyte DE
Direkt bei Gigabyte US (oft aktueller)

firmware-update + aktuelle treiber für den USB 3.0 controller:
SONY/NEC firmwares

Handbuch: Englisch | Deutsch


06. BIOSbios

Aktuelles Bios: F5
Aktuelles Beta-Bios: F6a BETA bei JZ (links auf Downloads>Bios)

Virtuelles Bios (von J.Z. electronic)

MB Intelligent Tweaker (M.I.T):







Sonstige:




07. OC & Undervoltenoc

siehe Bios-Fotos "MB Intelligent Tweaker (M.I.T)"

Ich bin OC-Newbie, habt also Nachsicht bei Fragen ;)
Hab mit meinen i3-530 ein wenig rumgespielt und habe einen BCLK von 196 MHz geschafft, gekühlt von der Corsair H50 "Wakü":


http://www.xtremesystems.org/forums/showthread.php?t=253539


08. Stromverbrauchstrom

Vergleich von DH57JG und H55N-USB3 (beide mit Standard-Spannungen, ohne Undervolten)


09. Bekannte Problemeprobleme

- System bleibt beim Kopieren von Dateien übers LAN hängen -> Problempost, Problem besteht weiterhin nach Boardtausch (folgende Postings von Hogend & Antworten beachten!)
--> Lösung: Realtek-Onboard-LAN hat u.U. Probleme mit bestimmten Konstellationen von LAN-Kabeln & Switches -> Post von Hogend


10. Konfigurationenkonfigs

Code:
Patric's Test-H55N:
H55N-USB3 | Core i3-530 | 2x2GB KVR1333D3N9K2/4G | "onboard" Grafik | boxed / H50 | PicoPSU 150 / FSP 300W aus SG05 | kein Case


11. Sonstigessonstiges

Dual Display Konfiguration laut Handbuch:dualdisplay



12. Reviews, Linkslinks

Gigabyte:
http://www.gigabyte.de/Products/Mot...board&ProductID=4868&ProductName=GA-H55N-USB3

Reviews:
http://www.pcper.com/article.php?aid=1011
http://www.funkykit.com/component/c...61-review-gigabyte-h55n-usb3-motherboard.html

http://www.silentpcreview.com/article1095-page1.html

http://www.xbitlabs.com/articles/mainboards/display/gigabyte-ga-h55n-usb3.html

http://lanoc.org/review/hardware/motherboards/4339-gigabyte-ga-h55n-usb3
http://www.motherboards.org/reviews/motherboards/2098_1.html
http://www.techwarelabs.com/gigabyte-h55n-usb3/

http://www.anandtech.com/show/3769/reviewed-gigabyte-h55nusb3-miniitx-done-the-gigabyte-way/1
http://www.bit-tech.net/hardware/mo.../gigabyte-ga-h55n-usb3-mini-itx-motherboard/1
http://www.barebonecenter.de/index.php/Mainboards/Gigabyte-GA-H55N-USB3.html
http://benchmarkreviews.com/index.php?option=com_content&task=view&id=564
http://www.madshrimps.be/?action=getarticle&articID=1051
http://techgage.com/article/gigabyte_h55n-usb3_-_big_features_small_package/



13. Weitere ITX-Threadsthreads

Der ITX-Thread im LUXX: http://www.hardwareluxx.de/communit...ecube-bitte-1-post-lesen-teil-iii-716567.html

Luxx:
http://www.hardwareluxx.de/community/f12/intel-dh57jg-h57-mini-itx-lga1156-712373.html
http://www.hardwareluxx.de/community/f219/zotac-9300-itx-wifi-geforce-9300-1-a-689577.html
http://www.hardwareluxx.de/community/f219/sapphire-pc-am3dd785g-amd-785g-sb710-704988.html
http://www.hardwareluxx.de/community/f12/zotac-g43-mini-itx-704372.html
http://www.hardwareluxx.de/community/f219/zotac-h55-itx-wifi-h55-679989.html

Computerbase:
http://www.computerbase.de/forum/showthread.php?t=619354
http://www.computerbase.de/forum/showthread.php?t=621668
http://www.computerbase.de/forum/showthread.php?t=622823

Awardfabrik:
http://www.awardfabrik.de/forum/showthread.php?t=7952
http://www.awardfabrik.de/forum/showthread.php?t=7542


Verbesserungen, Ergänzungen, etc. sind gerne gesehen - Alle Angaben ohne Gewähr ;)


Änderungen/Ergänzungen:
14.04.2011
Link zu Supamans ISCGC-400-Post eingefügt

05.02.2011
Infos zur Lüftersteuerung hinzugefügt - Danke an celemine1Gig
Probleme mit Onboard-LAN

14.12.2010
Thermaltake ISGC-400 eingefügt - Danke an supaman

17.11.2010
Neue Reviews eingefügt - Danke an emissary42

26.10.2010
Neue Review eingefügt - Danke an emissary42

19.10.2010
Scythe Samurai ZZ

18.10.2010
Links zu Handbuch, Treiber, Bios, ... aktualisiert.
Neue Review eingefügt - Danke an emissary42

03.09.2010
Neue Reviews eingefügt - danke an emissary42

02.09.2010
Samuel 17 Update

24.07.2010
neue Review-Links eingefügt

14.07.2010
Beta-Bios F5b

05.07.2010
Thermalright AXP-140

01.07.2010
Fotos vom Shuriken eingefügt (Danke supaman!)
Link zur internationalen Gigabyte-Treiber-Seite eingefügt (Danke supaman!)

30.06.2010
Link zum virtuellen Bios
Infos zum Samuel 17

25.06.2010
Infos zu Overclocking hinzugefügt
Bios-Fotos, H50-Fotos hinzugefügt
Hinweise von Supaman hinzugefügt
Inhaltsverzeichnis klickbar gemacht

Zuletzt bearbeitet:

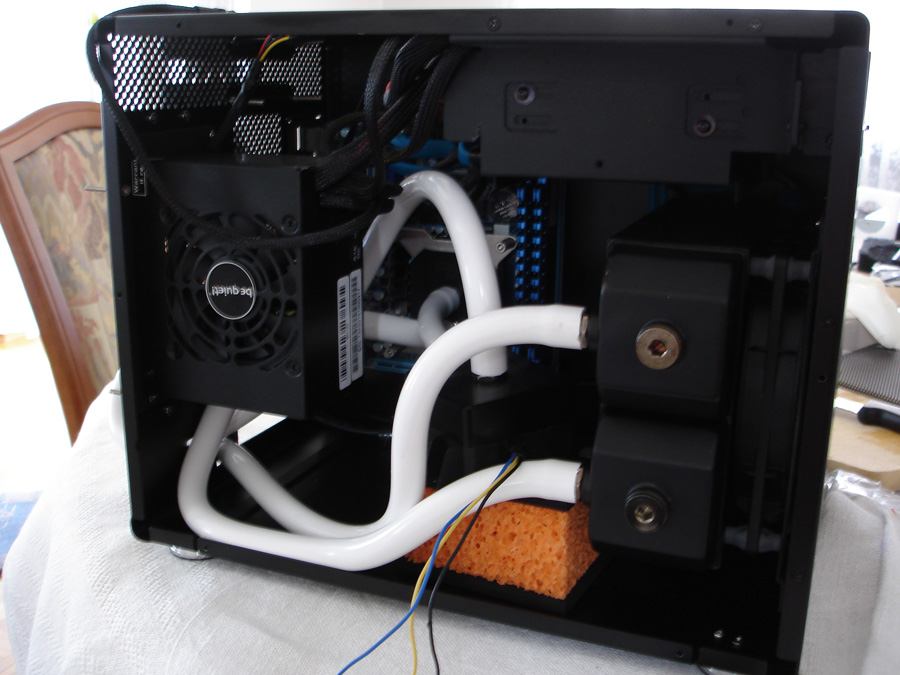

So hab das Board jetzt auch verbaut mit Wakü und Hardware.

Hardware:
GB GA-H55N-USB3 ITX
Core i3 530
4GB G.Skill 1600er Kit
OCZ Solid 2 60GB SSD
BeQuiet 350W Sfx-Netzteil
Gewöhnlichen DVD Brenner

Wakü:
Laing @7V
Heatkiller 3.0 LC
Phobya G-Changer 140 (man braucht die alternativen G1/4" Verschlüsse sonst passt es nicht mit der Gehäusewand)
Phobya 150er AGB
16/10 Primochill Schlauch
10er Perfect Seal Black-Nickel
14mm Bequiet USC-Lüfter

Sonstige Infos:
- Eine eigene ATX-SFX Blende mit dem Dremel gebastelt
- Diverse Teile schwarz angesprüht (nie wieder diese Lackmarke, schlechte Quali)
- Ein paar Sachen wurden gesleevt, aufgrund enger Schlauchführung aber teils am MB wieder abgegangen.


Mein Fazit:
Wasserkühlung im Q08 ist ohne weiteres möglich und auch weitaus besser machbar als ich es gemacht habe. Wichtig dafür ist ein Sfx-Netzteil und nach Möglichkeit eine 2,5" SSD oder HDD. Wer auch den Plan hegt, folgendes würde ich im Gegensatz zu meinem Setup ändern:
- Nicht sleeven
- Den Magicool Slim Radiator nehmen
- Ein Slimlaufwerk verbauen. Das steht nicht so breit nach hinten ab (Möglichkeit einen internen AGB auf Pumpe zu verbauen steigt)
- Kleineren Schlauchradius nehemn als 10er Innendurchmesser

Mein ursprünglicher Plan war, den AGB intern auf die Pumpe zu setzen, geht sicherlich mit anderer Hardware und mehr handwerklichen Geschick. Mir fehlten Werkzeuge und Zubehör um ein besseres Ergebnis zu erzielen, aber mit jedem Bastelschritt lernt man dazu


Temps, OC etc kommen demnächst, atm läuft er unter Waküdichtigkeitsprüfung


Anhänge

  • MitWakue.jpg
    77,4 KB · Aufrufe: 174
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nicht schlecht! :)

Schaut echt gut aus! Eine Wakü dain würde mich auch gefallen, jedoch habe ich aktuell 5 Festplatten verbaut und dazu kommt noch eine 460GTX, so dass es nicht passen würde.

Cool! Gefällt mir gut. Die Schläuche wirken allerdings schon sehr dick in dem kleinen PC ;)

hmmm... is schön ja .. aber mit graka und festplatten käfig keine option.
ich werd einfach die corsair h50 wakü nehmen. Späterhin noch ne gtx 460 dazu und das silverstone strider 450 sfx netzteil dann is basta.

Kann vielleicht mal jemand ein Statement zum Samuel 17 abgeben?
Ich schwanke immernoch zwischen AXP140 und Samuel 17. Ich würd ja gern beide testen, wenn ich einen wieder gut loswerden könnte..

Ich habe den Samuel verbaut und glaube er macht eine recht gute Arbeit. Hatte vorher den Scythe Big Shuriken in einem mATX Gehäuse (Onboard Graka, Intel Pentium G6950, Asus H55 Mainboard) und hatte schon recht hohe Temperaturen.

Nun habe ich den Samuel in einen LianLi Q08 auf den Zotac ITX und noch eine 460GTX + 5 Festplatten im System und er kühlt leise und nicht schlechter als der Scythe. Aber ich bin noch nicht zu genaueren Tests gekommen.
Kann den Kühler aber ansich empfehlen. :)

Wenn man ein bisschen im Forum rumschaut findet man ja jedes Einzelteil deines PCs :d.
Ich habe mir den Kühler jetzt auch bestellt, weil der Boxed doch ziemlich nervig ist. Der Thermalright ist sicherlich n bisschen besser, aber auch wesentlich teurer. Das Q08B kriegt dann vorne noch einen Enermax TB Silence 140mm, damit das Schleifgeräusch des Lian-Li Lüfters + die blaue Beleuchtung dessen verschwindet + einen 120er Silence in den Deckel.
Ein wenig übertakten würde ich aber schon gern, allein schon weil das Mainboard das so gut kann :).

Zuletzt bearbeitet:
hat das q08 vorne auch befestigungslöcher für 120mm lüfter?

Ich würde sagen: Der Samuel 17 lohnt sich. Hatte heute Mittag Anno 1404 gespielt und kam bei ziemlichen Lärm auf 59°C Max. Kerntemperatur. Jetzt höre ich dem Rechner die Belastung nicht an und komme mit Linx auf 53°C max Kern. CPU Verbrauch laut DES2: 28,65W (133x22, 1.000V). Mal sehen wie war der wird, wenn die Grafikkarte mit heizt; eigentlich isses mir dafür ja zu warm :d.
Ein Problem gabs aber und das war leider unabhängig davon, wie ich den Samuel gedreht hätte:


Das habe ich dann so gelöst:


*Stoßgebet nach oben: Danke für diese kleinen Muttern*

Zuletzt bearbeitet:
Standardkühler auf der Grafikkarte oder einer ausm Zubehör?

Es ist ein Scythe Musashi.

Temperatur max: 59°C beim Anno Spielen(Grafik VRM @90°C), aber wesentlich leiser. Nun höre ich wieder die Spulen im Netzteil..

Zuletzt bearbeitet:
Ich habe auf meinen Zotac die Heatpipes des Samuel in Richtung Ram gedreht und musste auch tricksen. :) Da war der Heatspreader der Rams zu breit.


Besser gehts im Windows mit ET6 - Register SMART - dort statt "Auto" "manual" einstellen, dann kannst du Grenzen der Lüftersteuerung einstellen. Zum Beispiel ab wieviel Grad der Lüfter auf 100% drehen soll. Hierbei musst du darauf achten, dass nicht die Kerntemperatur genommen wird!

Zuletzt bearbeitet:
du könntest, wenn du keine dedizierte Grafik brauchst, doch einen kleinen PCIe S_ATA Controller einstecken. Aber warum braucht man so viele Festplatten? Wenn jeweils 2TB hast du eben nur 8 anstelle von 10TB.

Hey, bist du dir das sicher?

Hab folgendes im Gigabyte-Forum gelesen:

GBTMod schrieb:
Bei den H55 Mainboards von uns ist der PCIe 16x Steckplatz explezit für VGA Karten vorgesehen nach Intel Spezifikation. Ob der PCIe 16x Steckplatz auf dem Mini-ITX Mainboard anders angebunden ist, kann ich leider noch nicht sagen, da die Informationen im Internet mal wieder unseren Informationen weit voraus sind.
Quelle: Preview: Gigabyte (GA-) H55N-USB3 ITX - Sockel 1156 - GIGABYTE Forum

Das wäre für mich ein KO-Kriterium, da ich einen Raid-Controller verwenden will. :(

Zuletzt bearbeitet:
Bezüglich des Scythe Shuriken Rev. B, ISt es nicht möglich den Kühler um 90° zu drehen damit eine Grafikkarte passt? Die Bilder im ersten Post deuten ja auf eine Inkompatibilität bei Verwendung einer Grafikkarte.

Sonst muss ich mir doch noch den Samuel besorgen.

Zuletzt bearbeitet:
selbst gedreht dürfte er nicht passen.
Auf dem DH57JG stößt dann die Karte auch an den Kühler an, dürfte hier das gleiche sein. Hab momentan keinen Shuriken zur Hand, sonst hätte ich ihn mal schnell draufgeschnallt.

mhh schreit also nach einem Samuel

wird das beste sein

Hey, bist du dir das sicher?

Hab folgendes im Gigabyte-Forum gelesen:


Quelle: Preview: Gigabyte (GA-) H55N-USB3 ITX - Sockel 1156 - GIGABYTE Forum

Das wäre für mich ein KO-Kriterium, da ich einen Raid-Controller verwenden will. :(

Es gilt was der PCIe Controller der CPU hergibt. Und ich glaub dann gilt 50:50 Chance, ob die Karte kompatibel ist und läuft oder nicht. Aber das FAG könnte dir da in einem solchen Fall helfen. Bestell' die gewünschte Karte und probiere sie aus.

@Busta
Ich könnte es mir gut vorstellen, aber für einen i7 wird es trotzdem nicht reichen. Aber alles ohne IGP braucht auch kein H55 Mainboard ;).

@Busta
Ich könnte es mir gut vorstellen, aber für einen i7 wird es trotzdem nicht reichen. Aber alles ohne IGP braucht auch kein H55 Mainboard .

Ich schätze schon dass ein i7 (1156er) damit zu kühlen ist. Mag sein, dass man andere Chipsätze bevorzugen könnte. Jedoch sollte man nicht den ITX Formfaktor ausblenden, wenn man diesen Formfaktor wünscht.

Gruß

Hast du schon mal einen i7 besessen, Ich will ein ITC PC basteln ?

also ich habe einen core i5 750 quad... und der läuft bis auf die kommische lüftersteuerung wunderbar auf dem h55n.

Wegen der Lüftersteuerung und der Position des CPUs habe ich mich öfter gefragt ob ich nicht lieber das DFI P55 geholt hätte. Aber habe zu oft in letzter Zeit gelesen das DFI aus dem Mainboard geschäft aussteigt.

Zuletzt bearbeitet:
bin umgestiegen von Q9550 mit Zotac 9300 board, auf Core I5 760 mit H55N Board und Samuel 17.
und der Kühler ist TOP.
Stößt zwar leicht am RAM Heatspreader an aber habe keine Probleme mit irgendwelchen Temps, und zur Graka (GTX 470 Palit Own Design schön kurz nur knapp 23 cm und Strom nach oben) passt es wunderbar!
Toll was für ne Power ins SUGO passt.

Problem

So leute gerade den 2ten Rechner mit dem Board zusammen gebaut und hier gibts Probleme.

Nach der installation des Oboard Graka Treibers deaktiviert Windows ständig auf Grund eines Fehlers den Treiber und desweiteren gibt es dann einen Blue-Screen 1031.

Schon diverse Treiber Versionen Ausprobiert aber nichts hilft.
Nun Tippe ich auf Ram Inkompatiblität. Da ja auch der Speicher gedummpt wird beim Blue-screen.

Habt ihr einen Rat?

joa naja.. memtest hilft bei deffekten Rams aber nicht bei ner inkompatiblität denke ich.

Ich teste heute abend einfach andere Speicher und wenns damit dann läuft...

14 tage rückgabe recht.

Problem
...
Nun Tippe ich auf Ram Inkompatiblität. Da ja auch der Speicher gedummpt wird beim Blue-screen.

Habt ihr einen Rat?

Ja ich hab einen Rat für dich. Ram-dump heisst nicht, dass der inkompatibel oder defekt ist :d. Ram-dump heisst (und das steht da afaik auch), dass der Inhalt des Rams auf der Festplatte in einem Absturzfehlerbericht geschrieben wird. Dieser ist normalerweise dann auch nach einem Neustart im Windows einsehbar. "Windows wird nach einem unerwartetem herunterfahren (wieder) ausgeführt"

Erstmal solltest du festhalten, dass die Windows-Installation funktioniert hat. Das ist schonmal ein guter Anfang. Dann kannst du bevor Windows startet die F8 oder entf-Taste drücken, damit du die Möglichkeit hast die Windows-eigene Speicherprüfung durchzuführen.
Wenn der da hängen bleibt frage ich dich: hast du schon das Bios geupdatet? (Wichtig hierbei, dass die DMI Daten gelöscht sind, sonst gibs Probleme!!!)

Nächste Station wäre, wenn du 2 Speicherriegel hast: jeweils einzeln durchprobieren! Eventuell die Timings im Bios manuell einstellen, gerade "Performance Enhance" auf "normal" stellen (steht immer auf Turbo).

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
