[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

umatz · 06.02.2024

ebniv schrieb:
Ich hatte schon länger gehadert, ob ich noch ein zweites Board auf Halde legen soll als Ersatz und mein Glück einfach mal mit 40€ als Preisvorschlag versucht. Das erste Board war einwandfrei, das zweite ist nach dem Auspacken etwas merkwürdig (bereits der Klebestreifen auf der ESD Tüte machte den Eindruck nicht mehr original geklebt zu sein), vielleicht Umtauschware? Aber wenn es läuft soll es mir egal sein.

Meine eigentliche Frage bezieht sich auf einen leicht klebrigen Film (schwer zu fotografieren) auf einigen Bereichen des PCBs. Eventuell Rückstände von Flussmittel in der Produktion und normal? Oder was kann das sein und ist es bedenklich?
Was wäre da eure Meinung? Einfach dran lassen oder mit Alkohol abspülen wenns läuft?

Edit:
BMC und BIOS Update liefen durch und das Board scheint elektronisch in Ordnung zu sein.

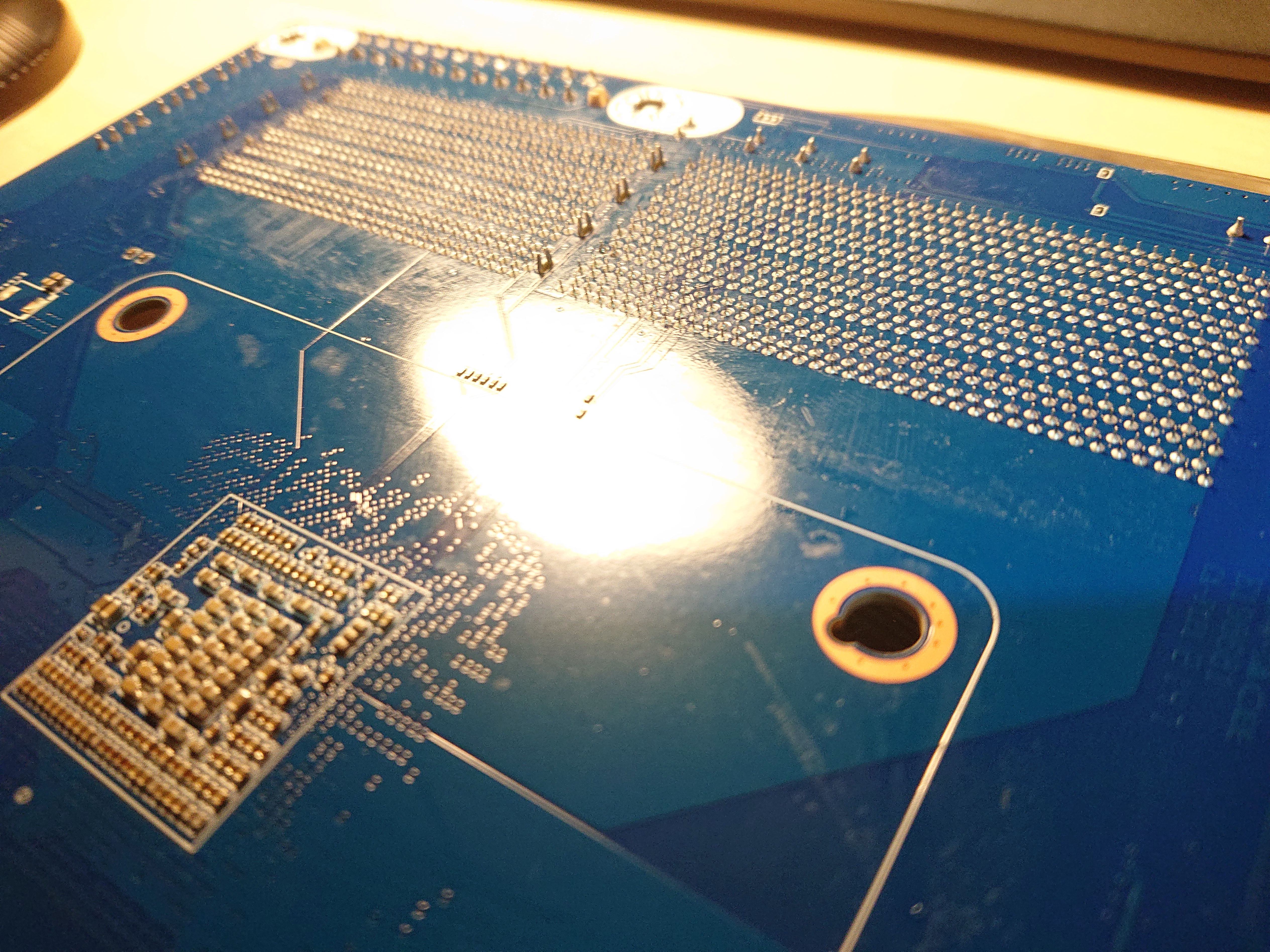

Anhang anzeigen 967301

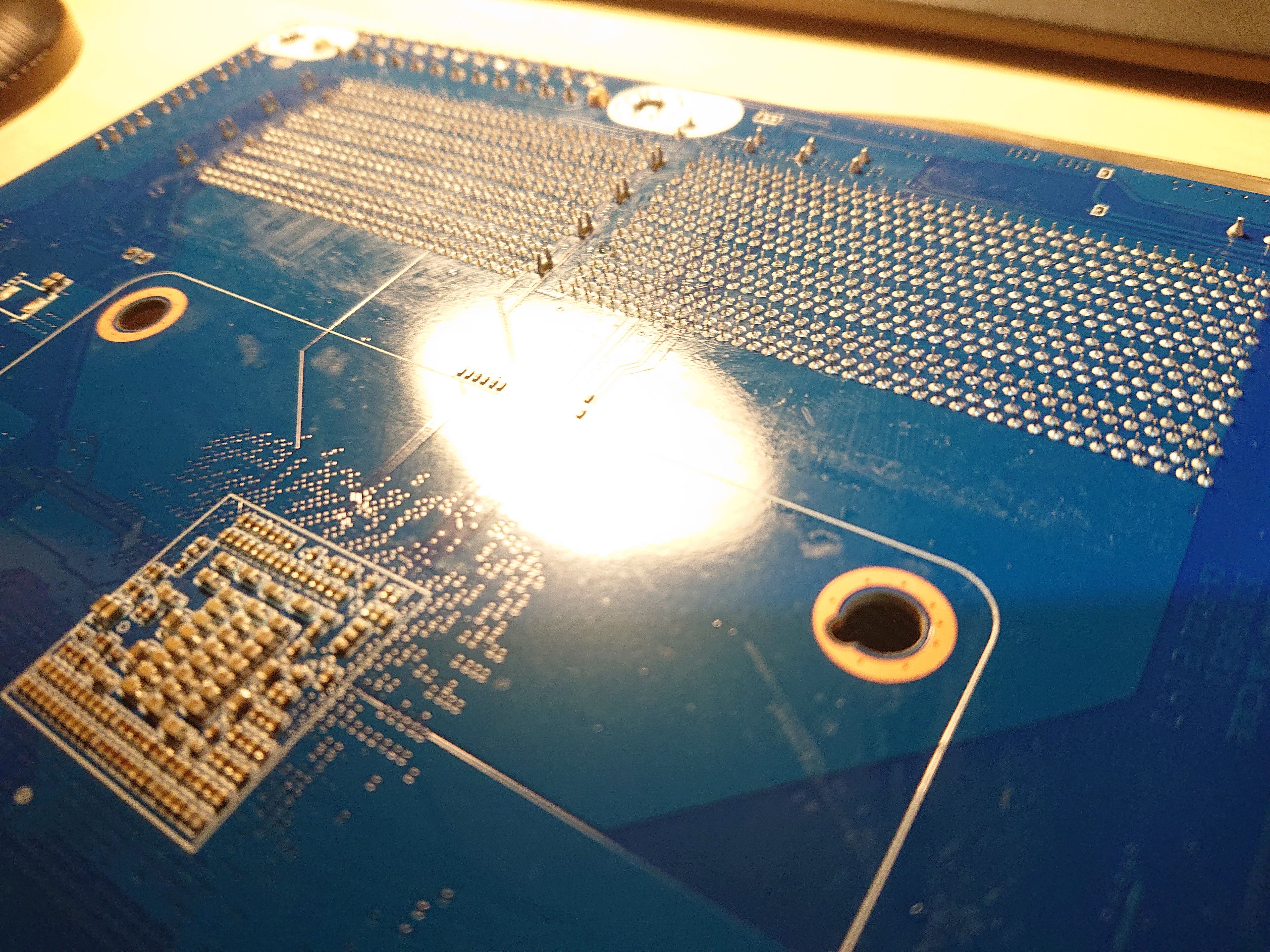

Mein Board sieht auf der Rückseite auch so aus. Ich hatte mich gefragt, ob es gebraucht sei. Könnten aber auch wie von Dir vermutet Fertigungsrückstände sein. Ich habe es so gelassen und nicht geputzt.

ebniv · 06.02.2024

umatz schrieb:
Ich habe es so gelassen und nicht geputzt.

Wurde mir auch von "pio" geraten auf meine Anfrage:
"... Meine Frage ist, ob ich diesen einfach mit reinem Alkohol entfernen kann ohne Auswirkungen auf Gewährleistung oder Garantie zu befürchten?"
Ich lass es wohl eben so, oder man darf sich nicht erwischen lassen im Falle eines Defekts. Wobei gegen reinen Alkohol eigentlich nichts einzuwenden wäre aus meiner Sicht...

Edit: Es ist wohl bedenkenlos.

sch4kal · 06.02.2024

ebniv schrieb:
Wurde mir auch von "pio" geraten auf meine Anfrage:
"... Meine Frage ist, ob ich diesen einfach mit reinem Alkohol entfernen kann ohne Auswirkungen auf Gewährleistung oder Garantie zu befürchten?"
Ich lass es wohl eben so, oder man darf sich nicht erwischen lassen im Falle eines Defekts. Wobei gegen reinen Alkohol eigentlich nichts einzuwenden wäre aus meiner Sicht...

Isopropanol, so hab ich früher immer vor dem elektrischen Test die Platinen mit einem fusselfreien Tuch reinigen müssen, bis der Tester nicht mehr gemeckert hat.

BobbyD · 06.02.2024

Meins ist auch etwas fleckig. Sieht aber nicht gebraucht aus, eher schlecht produziert oder gelagert.

smz · 06.02.2024

Zum Firmware / BMC Update:

Ich hatte hier ein Board, das sich per Web nur mit leerer Seite gemeldet hat. Am Ende hat ein BIOS Update per Redfish geholfen.

Die Prozedur ist im GIGABYTE Firmware Upgrade Guide Kapitel 3.3 beschrieben, den ich aus der Datei server_firmware_ast2600_v13.05.09.zip (von hier https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC13-LE0-rev-1x#Support-Firmware) extrahiert habe.

Kurzfassung:

1. Erzeuge eine Datei parameters.json mit folgendem Inhalt:

Code:

{
"Targets":[
"/redfish/v1/UpdateService/FirmwareInventory/BMC"
]
}

2. Erzeuge eine Datei oem_parameters.json mit folgendem Inhalt:

Code:

{
"ImageType":"BMC"
}

3. Kopiere die Datei rom.ima_enc in das gleiche Verzeichnis

4. Starte Aktualisierung des BMC aus der Kommandozeile (pwsh) mit folgendem Befehl (Parameter ${..} passend ersetzen):

Code:

curl -vv -k -L -X POST https://${ip_des_IPMI}/redfish/v1/UpdateService/upload -u admin:${ipmi_password} -F "UpdateParameters=@parameters.json;type=application/json" -F "OemParameters=@ oem_parameters.json;type=application/json" -F "UpdateFile=@rom.ima_enc" -H 'Expect:'

Die beiden obengenannten Dateien und das BIOS werden hochgeladen und das Update gestartet.

und so prüft man den Update-Status:

Code:

curl -k -X GET https://${ip_des_IPMI}/redfish/v1/UpdateService -u admin:{ipmi_password}

So einfach kann die Welt sein um widerspenstige Boards in den Griff zu bekommen und gedauert hat das auch nicht so lange, wie die anderen Methoden.
Warum Gigabyte die Doku zur Redfish API so versteckt versteht aber keine.

Das BIOS ließe sich auch auf diese Weise aktualisieren, aber danach hat das Web-Interface problemlos funktioniert.

plessless · 06.02.2024

So nach dem ich nun den ganzen Tag rumprobiert habe, bin ich zu folgendem Ergebnis gekommen.

1. Habe alten Speicher aus meinem Bastel Rechner genommen und auf Bios F06 zurückgeflasht.
2.Danach konnte ich ich mit dem selben Speicher auf F11 flashen.
3. Den Kingston KSM32ED8 erkennt er bei mir als Dual mit je 16gb nicht.
4.Wenn ich nur einen von beiden benutze, scheint er ihn zu erkennen, zumindest unter System Inventory. Allerdings geht USB Anschluß nicht.

Mit dem ECC Speicher gehen allerdings die USB Anschlüsse nicht, und ich komme so nicht ins Bios, es schein also irgendein Problem mit dem Speicher zu geben.

Frage ist, was mache ich mit dem Speicher nun? Testen kann ich ihn nirgendwo anders. Ich weiß nicht ob ich Ihn einfach zu Mindfactory zurückschicken kann.

BobbyD · 06.02.2024

plessless schrieb:
Frage ist, was mache ich mit dem Speicher nun? Testen kann ich ihn nirgendwo anders.

Warum nicht, keine einigermaßen aktuelle Hardware vorhanden?
Hast Du den Speicher mal runter getaktet?
Das Umtauschrecht ist dir bekannt?

plessless · 06.02.2024

Ich komme ja nicht ins Bios wenn der Speicher drin ist.

BobbyD · 06.02.2024

plessless schrieb:
1. Habe alten Speicher aus meinem Bastel Rechner genommen und auf Bios F06 zurückgeflasht.

Also hast Du doch einen Rechner zum Testen.

plessless · 06.02.2024

Der verträgt den ECC Ram aber nicht (glaube ich)

Ok, er scheint Ihn doch zu vertragen, gleich morgen mal testen.

BobbyD · 07.02.2024

plessless schrieb:
Ok, er scheint Ihn doch zu vertragen, gleich morgen mal testen.

Jau, der sollte da schon laufen, es sei denn, Du hättest von vornherein den völlig falschen RAM gekauft.

wddn · 07.02.2024

Ich habe gerade Antwort vom Gigabyte Support erhalten auf meine Frage mit dem Sleep Problem und nicht aktivierbarer iGPU.

Ich werde nach der Arbeit mein Glück mit
BMC 12.61.19
BIOS F13
Versuchen 😁

Schauen wir mal ob es die Probleme beseitigt

ebniv · 07.02.2024

wddn schrieb:
Ich habe gerade Antwort vom Gigabyte Support erhalten auf meine Frage mit dem Sleep Problem und nicht aktivierbarer iGPU.

Ich werde nach der Arbeit mein Glück mit
BMC 12.61.19
BIOS F13
Versuchen 😁

Schauen wir mal ob es die Probleme beseitigt

Oha, heißt die haben da doch noch etwas in der Pipeline an Updates?

Oder ist das ein Mod von irgendwoher?

wddn · 07.02.2024

ebniv schrieb:
Oder ist das ein Mod von irgendwoher?

Offizieller Gigabyte Support (gesagtes über Dropbox)

Flotho · 07.02.2024

wddn schrieb:
Offizieller Gigabyte Support (gesagtes über Dropbox)

Ich glaube jeder wartet jetzt gefühlt auf den geteilten Link

nextgen-networks · 07.02.2024

wddn schrieb:
Ich habe gerade Antwort vom Gigabyte Support erhalten auf meine Frage mit dem Sleep Problem und nicht aktivierbarer iGPU.

Ich werde nach der Arbeit mein Glück mit
BMC 12.61.19
BIOS F13
Versuchen 😁

Schauen wir mal ob es die Probleme beseitigt

... magst du die Dateien Teilen? (oder zum Teilen durch andere bereitstellen?)
Ich denke da hätten einige größtes Interesse :-D ... also ich zum Beispiel - könnte die Dateien dann auch weiterteilen, wenn da durch Gigabyte nicht explizit irgendwas mit higly confidential kommuniziert worden ist.

Icenice · 07.02.2024

Bitte an mich auch link durch PN

Danke

Ceiber3 · 07.02.2024

Ich würde erstmal schauen ob es was bringt und ihn testen lassen.

wddn · 07.02.2024

Ceiber3 schrieb:
Ich würde erstmal schauen ob es was bringt und ihn testen lassen.

Genau deswegen habe ich den Link noch nicht geshared...

positive Nachricht: BMC und BIOS Updates sind erfolgreich aktualisiert

Es scheint ein paar neue Optionen in F13 zu geben - ich kann mich zumindest nicht erinnern dass ich unter F11 SR-IOV und ResizeBAR aktivierbar waren

Negative Nachricht: das iGPU Verhalten ist identisch
iGPU disabled: bootet normal
iGPU auto: bootet normal, aber stellt sich direkt zurueck auf disabled
UMA modi: bootet gar nicht -> clear CMOS

Link zu den Files
https://www.dropbox.com/scl/fo/g62r4p85a8y7gdl8h808m/h?rlkey=kt46s2hjeddjmsw1d0gtsq9xl&dl=0

Ich schließe jede Haftung für etwaige Schäden aus - Benutzung auf eigene Gefahr

lspci output unter Proxmox - leider keine iGPU -> ich werde nochmals dem Gigabyte support schreiben

root@pve-MC12:~# lspci
00:00.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne Root Complex
00:00.2 IOMMU: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne IOMMU
00:01.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge
00:02.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge
00:02.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge
00:08.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge
00:08.1 PCI bridge: Advanced Micro Devices, Inc. [AMD] Renoir Internal PCIe GPP Bridge to Bus
00:14.0 SMBus: Advanced Micro Devices, Inc. [AMD] FCH SMBus Controller (rev 51)
00:14.3 ISA bridge: Advanced Micro Devices, Inc. [AMD] FCH LPC Bridge (rev 51)
00:18.0 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 0
00:18.1 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 1
00:18.2 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 2
00:18.3 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 3
00:18.4 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 4
00:18.5 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 5
00:18.6 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 6
00:18.7 Host bridge: Advanced Micro Devices, Inc. [AMD] Renoir Device 24: Function 7
01:00.0 USB controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset USB 3.1 XHCI Controller
01:00.1 SATA controller: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset SATA Controller
01:00.2 PCI bridge: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset Switch Upstream Port
02:06.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
02:07.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
02:08.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
02:09.0 PCI bridge: Advanced Micro Devices, Inc. [AMD] Device 43ea
03:00.0 PCI bridge: ASPEED Technology, Inc. AST1150 PCI-to-PCI Bridge (rev 04)
04:00.0 VGA compatible controller: ASPEED Technology, Inc. ASPEED Graphics Family (rev 41)
05:00.0 Non-Volatile memory controller: Samsung Electronics Co Ltd NVMe SSD Controller SM981/PM981/PM983
06:00.0 Ethernet controller: Intel Corporation I210 Gigabit Network Connection (rev 03)
07:00.0 Ethernet controller: Intel Corporation I210 Gigabit Network Connection (rev 03)
08:00.0 Non-Essential Instrumentation [1300]: Advanced Micro Devices, Inc. [AMD] Zeppelin/Raven/Raven2 PCIe Dummy Function (rev d9)
08:00.2 Encryption controller: Advanced Micro Devices, Inc. [AMD] Family 17h (Models 10h-1fh) Platform Security Processor
08:00.3 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1
08:00.4 USB controller: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1
08:00.5 Multimedia controller: Advanced Micro Devices, Inc. [AMD] ACP/ACP3X/ACP6x Audio Coprocessor (rev 01)
08:00.6 Audio device: Advanced Micro Devices, Inc. [AMD] Family 17h/19h HD Audio Controller

nextgen-networks · 07.02.2024

wddn schrieb:
...

Link zu den Files
https://www.dropbox.com/scl/fo/g62r4p85a8y7gdl8h808m/h?rlkey=kt46s2hjeddjmsw1d0gtsq9xl&dl=0

Ich schließe jede Haftung für etwaige Schäden aus - Benutzung auf eigene Gefahr

...

Danke dir für den Link zu den Update-Files!

Warnung an alle, die ein vollständig konfiguriertes IPMI/BMC haben - dieses Firmwareupdate setzt offenbar alle Einstellungen zurück - selbst, wenn ich den Haken bei "preserve Settings" gesetzt habt.
Legt daher vorher eine backup eurer IPMI-Einstellungen an, damit ihr sie im Bedarfsfall wiederherstellen könnt ;-)

... und wer den Karton mit dem Default-Passwort des IPMI schon eingelagert/vernichtet hat, das Default-Passwort ist auch auf den Sticker des Board zu finden.
Gebt alle Zeichen nach dem zweiten Schrägstrich an (Leerzeichen nicht eingeben).

wddn · 07.02.2024

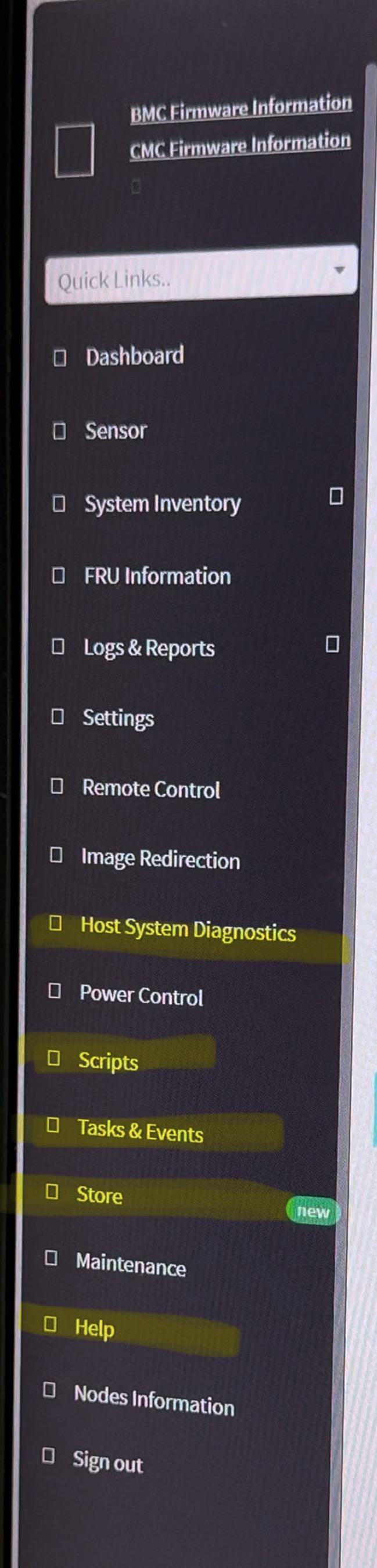

Wenn das BMC startet, tauchen sehr kurz weitere Menüpunkte auf - nach ca. 1 Sekunde jedoch weg

ebniv · 07.02.2024

nextgen-networks schrieb:
das Default-Passwort ist auch auf den Sticker des Board zu finden

Ein zweiter Aufkleber mit dem Passwort ist auf dem Kunststoff des x16 PCIe Slots angebracht

wddn · 07.02.2024

ebniv schrieb:
Ein zweiter Aufkleber mit dem Passwort ist auf dem Kunststoff des x16 PCIe Slots angebracht

So häufig wie ich schon clear cmos machen musste, kenne ich das Passwort schon auswendig 😂

Haldi · 07.02.2024

Nur Board ohne CPU/RAM am Strom aber Netzwerk eingesteckt benötigt rund 3W für IPMI. Aber das wissen wir schon...
Scheint aber kurzen bootversuch zu geben da es auf 45W peakt.

Edit: Baremetal 2TB NVME SSD 2x32GB RAM und TrueNAS scale installiert benötigt rund 23W bei nem Corsair AX750

sch4kal · 07.02.2024

wddn schrieb:
Ich habe gerade Antwort vom Gigabyte Support erhalten auf meine Frage mit dem Sleep Problem und nicht aktivierbarer iGPU.

Ich werde nach der Arbeit mein Glück mit
BMC 12.61.19
BIOS F13
Versuchen 😁

Schauen wir mal ob es die Probleme beseitigt

Wär nich das erste mal, das Gigabyte eigentlich schon viel neuere BIOS-Versionen hat, sie aber aus unerfindlichen Gründen nicht auf ihre Homepage lädt. Ich hatte eine Zeit lang mal Zugang zu ihrem FTP-Server, da konnte ich sämtliche BIOSe und sonstigen Firmwares ihrer Geräte runterladen, wesentlich Neuere Versionen als auf ihrer Homepage verfügbar waren.

BobbyD · 07.02.2024

sch4kal schrieb:
Wär nich das erste mal, das Gigabyte eigentlich schon viel neuere BIOS-Versionen hat,

Möglicherweise waren also diese Downloads in keinster Weise mit der eigentlichen Fragestellung verbunden, sondern es wurde einfach das letzte gegriffen und rausgegeben. Denn ich bezweifel, dass Gigabunt hier noch ernsthaft tätig wird.

nextgen-networks · 07.02.2024

erstes Feedback zu:

BMC 12.61.19
BIOS F13

Fazit: ... sehr wild, das Ganze ...

BMC:

regelmäßige Meldungen "Session Expired", danach Logoff

BIOS:

Bootloop kurz nach erreichen von Stage 99 im BIOS (Erkennen und Initialisieren von NVME-Geräten)

Mir ist nicht ganz klar, ob die Bootloops auch das Session-Problem des BMC auslösen oder anders herum.
Seid also vorsichtig mit der Kombination.

Bootloop konnte ich beenden durch Downgrade des BIOS auf F11.
BMC habe ich auf 12.61.19 belassen.

wddn · 07.02.2024

keine Probleme hier nach den Updates - AUSSER weiterhin der fehlenden iGPU Aktivierung…

Für mein Gigabyte Designare EX X399 habe ich vor einiger Zeit auch ein inoffizielles BIOS mit ResizeBAR Support über den Support erhalten

plessless · 07.02.2024

BobbyD schrieb:
Also hast Du doch einen Rechner zum Testen.

Also die Ursache allen Übels scheint tatsächlich ein defekter Ram Riegel gewesen zu sein. Der geht jetzt zurück zu MF und dann hoffe ich mal das mein Gerät endlich vernünftig läuft

Icenice · 07.02.2024

Bei mir hat übrigens das BMC Update über die Weboberfläche auch nicht geklappt, wie ich gestern feststellen musste 🤦‍♂️ Man sollte sich vielleicht auch mal die Versionsbezeichnung nach dem "Flashen" anschauen. Das MB wurde stromlos gemacht! :wall:

Heute dann über EFI Shell und USB Stick erledigt. Einwandfrei. Würde ich auch jedem nahelegen, anstatt sich mit der Weboberfläche rumzuärgern.
Gleiches Spiel mit BIOS Update. Klappt über die Oberfläche auch nicht, obwohl irgendwas im Hintergrund läuft. Wollte das auch über EFI Shell+Stick machen, aber da fehlt die AfuEfix64.efi. Bitte selber laden :stupid:

Was für ein Sch... Heute habe ich aber keinen Nerv mehr.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	+
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
5800X3D	28304	3233	siehe #2.893 @JVN	-
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Inhaltsverzeichnis​

1. Das Angebot Nach oben​

2. Technische DatenNach oben​

3. Prozessor SupportNach oben​

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

4.2 Reset BMC PasswortNach oben​

5. Problembehandlung Nach oben​

6. FAQsNach oben​

7. VerbrauchswerteNach oben​

8. LinksammlungNach oben​

9. Früherer StartbeitragNach oben​

Gigabyte Mainboard MC12-LE0​

Enthusiast

Experte

Enthusiast

Experte

Experte

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Experte

Enthusiast

Enthusiast

Neuling

Enthusiast

Urgestein

Enthusiast

Neuling

Enthusiast

Experte

Enthusiast

Enthusiast

Enthusiast

Experte

Neuling

Enthusiast

Enthusiast

Enthusiast

Ähnliche Themen

Inhaltsverzeichnis

1. Das Angebot Nach oben

2. Technische DatenNach oben

3. Prozessor SupportNach oben

4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

4.2 Reset BMC PasswortNach oben

5. Problembehandlung Nach oben

6. FAQsNach oben

7. VerbrauchswerteNach oben

8. LinksammlungNach oben

9. Früherer StartbeitragNach oben

Gigabyte Mainboard MC12-LE0
