[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

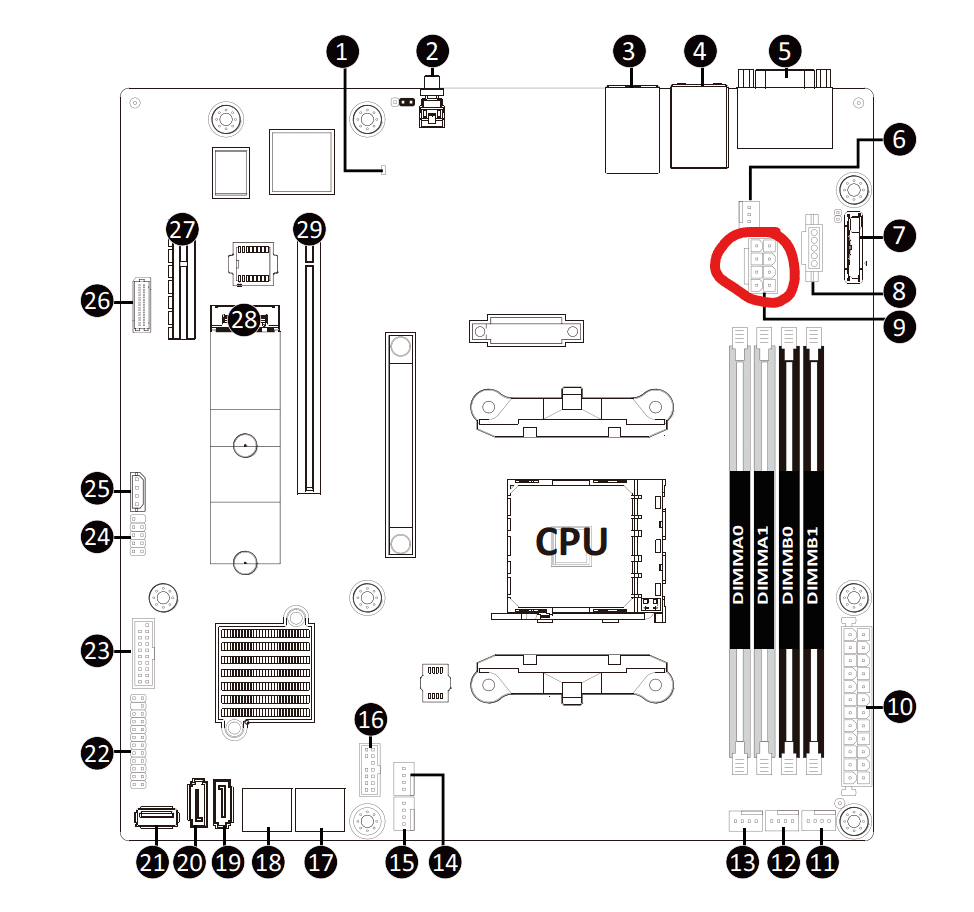

2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-+
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
5800X3D283043233siehe #2.893 @JVN -
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
CPU und Ram sind frisch
Was denn genau?

Hast Du die Hinweise dazu im Startpost beachtet?
@BobbyD:

Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc"
Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU"

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
5600 plus den Kingston ECC Ram, der hier im Thread steht. Ich glaube schon das ich die Hinweise umgesetzt habe, also CPU rein, Ram nur einen Riegel auf A1 :wut:

Ich hatte schon länger gehadert, ob ich noch ein zweites Board auf Halde legen soll als Ersatz und mein Glück einfach mal mit 40€ als Preisvorschlag versucht. Das erste Board war einwandfrei, das zweite ist nach dem Auspacken etwas merkwürdig (bereits der Klebestreifen auf der ESD Tüte machte den Eindruck nicht mehr original geklebt zu sein), vielleicht Umtauschware? Aber wenn es läuft soll es mir egal sein.

Meine eigentliche Frage bezieht sich auf einen leicht klebrigen Film (schwer zu fotografieren) auf einigen Bereichen des PCBs. Eventuell Rückstände von Flussmittel in der Produktion und normal? Oder was kann das sein und ist es bedenklich?
Was wäre da eure Meinung? Einfach dran lassen oder mit Alkohol abspülen wenns läuft?

Edit:
BMC und BIOS Update liefen durch und das Board scheint elektronisch in Ordnung zu sein.



Zuletzt bearbeitet:
für nur 1x M2 gibt es auch eine 4060ti mit M2 Sockel, falls man soviel GPU-Power braucht
Schwer, die Gurke ist aber zu langsam und zu teuer.
Fürs KI Zeug, das man drauf interessanterweise laufen lassen könnte geht vmtl. nix weiter (gibts die Karte auch als 16gb, hab nix gefunden?).
Zudem finde ich wieder unnötig, dass keine 2x M.2 drauf sind... was hätte das denn mehr gekostet, die Lanes sind ja da.

Wenn würde man die Graka wsl. eh in den unteren x4 Slot stecken, 4 Lanes reichen ja allemal für so mögliche Anwendungen.

Allgemein ein Graus, wie schlecht Bifurication umsetzbar ist aktuell, egal ob sinnlose Board-Designs oder sinnlose Adapter-Designs.

Zudem finde ich wieder unnötig, dass keine 2x M.2 drauf sind... was hätte das denn mehr gekostet, die Lanes sind ja da
Naja die meisten Consumer Boards und CPUs unterstützen halt tendenziell eher x8/x8 bifurcation als x4x4x4x4 und selbst x8x4x4 ist bei den neueren Intels ja nicht mehr vorgesehen

Naja die meisten Consumer Boards und CPUs unterstützen halt tendenziell eher x8/x8 bifurcation als x4x4x4x4 und selbst x8x4x4 ist bei den neueren Intels ja nicht mehr vorgesehen
Richtiges Bifurcation in allen Variationen gibt es nur bei den richtigen Serverplattformen.

Genau. Ich mache es auch über IPMI, es fängt an, macht irgendwann ein Reset, danach ist immer noch die alter Version drauf, und in der Weboberfläche steht das es fehlgeschlagen ist.
Das selbe beim BIOS update. Ich kriege nicht die aktuelle F11 Version instaliert. Ich habe halt auch nur nen schwarzen Bildschirm, sonst könnte ich es es evtl. direkt über das Bios probieren.
Mach das System mal wirklich stromlos (samt mehrmaligen drücken des Startknopfs) und dann verbinde dich erneut per IPMI und stell mal oben rechts in der GUI dieses "sync" aus.
Danach versuchst es erneut.

Naja x4 x4 x4 x4 ist bei einigen MoBos bei AM4 mit NICHT -APUs ja durchaus möglich
Ja und selbst x8 x4 x4 wäre schon okay, weil die Graka eh x8 braucht, eine anständige Netzwerkkarte braucht das auch.
Mit den x8 x4 x4 PCIe 3.0 von den 5er APUs könnte man durchaus sinnvoll arbeiten, hätten die Mainboards dafür auch sinnvolle Slots.
Naja die meisten Consumer Boards und CPUs unterstützen halt tendenziell eher x8/x8 bifurcation als x4x4x4x4 und selbst x8x4x4 ist bei den neueren Intels ja nicht mehr vorgesehen
Lol ja, sorry, hab vergessen, dass es Leute gibt, die diese Tage noch Intel verwenden :d...

Genau. Ich mache es auch über IPMI, es fängt an, macht irgendwann ein Reset, danach ist immer noch die alter Version drauf, und in der Weboberfläche steht das es fehlgeschlagen ist.
Das selbe beim BIOS update. Ich kriege nicht die aktuelle F11 Version instaliert. Ich habe halt auch nur nen schwarzen Bildschirm, sonst könnte ich es es evtl. direkt über das Bios probieren.
Hey,
ich hatte dasselbe Problem. Bei mir war das Problem, dass ich den CPU Stecker nicht drauf hatte :bigok:

... 2 Stunden rumgeflashe - wollte gerade aufgeben, da hab ich meine Unfähigkeit entdeckt :)


Für Kompatibilität
AMD Ryzen 5 5600 6x 3.50GHz So.AM4 BOX
512GB Patriot P300 M.2 2280 PCIe 3.0 x4 3D-NAND TLC (P300P512GM28)
2x 16GB Kingston KSM32ED8/16HD DDR4-3200 DIMM CL22 Single (ECC, wird wunderbar erkannt)

Mit billiger Lidl Zigbee Steckdose messe ich ca. 22W im IDLE ohne HDD

Eventuell habe ich bald die Möglichkeit mal einen Ryzen Pro 5650G mit einem 5600x direkt unter ansonsten identischem Setup auf dem Gigabyte Board zu vergleichen.

Angeregt wurde ich von:
Intel ist nur sparsam wenn er schlafen darf, beim "arbeiten" ist AMD sparsamer ... drum mag ich auch die "idle power draw" Diskussion nicht wirklich (es sei denn es ist ein Heimautomationsserver oder ähnliches, die meist nur um die 1-5% CPU Last sind
Die Ergebnisse hätte ich mir Analog vorgestellt zu:
AMD Travelmate 4650 Pro Notebook : 8-9W (idle 6-7W)
Intel 12400 ITX : 36-45W (idle 16-18W)
AMD 5600 mAtx Server : 28-36W (idle 22-24W)


Idle ist klar, ein frisches OS (am liebsten live distro) freier Wahl ohne Hintergrundprogramme.
Welches Programm könnte man empfehlen, um möglichst einfach "mittlere" und volle Last vergleichbar zu simulieren?

Macht ein solcher Test/Vergleich ohne komplexere IO-Lasten/Hardware überhaupt Sinn?

Zuletzt bearbeitet:
  • Danke
Reaktionen: mbc
Hey,
ich hatte dasselbe Problem. Bei mir war das Problem, dass ich den CPU Stecker nicht drauf hatte :bigok:

... 2 Stunden rumgeflashe - wollte gerade aufgeben, da hab ich meine Unfähigkeit entdeckt :)


Für Kompatibilität
AMD Ryzen 5 5600 6x 3.50GHz So.AM4 BOX
512GB Patriot P300 M.2 2280 PCIe 3.0 x4 3D-NAND TLC (P300P512GM28)
2x 16GB Kingston KSM32ED8/16HD DDR4-3200 DIMM CL22 Single (ECC, wird wunderbar erkannt)

Mit billiger Lidl Zigbee Steckdose messe ich ca. 22W im IDLE ohne HDD
Welchen CPU Stecker?

Sync auszustellen hat leider nix gebracht :(

Sync auszustellen hat leider nix gebracht :(
Mach erst mal das BMC Update. Der Rechner sollte dafür aus sein. Du nimmst einen sauberen Browser, ohne AddOns. Was genau hast Du dann gemacht?

Mach erst mal das BMC Update. Der Rechner sollte dafür aus sein. Du nimmst einen sauberen Browser, ohne AddOns. Was genau hast Du dann gemacht?
Hab ich schon probiert, sogar zwei verschiedene Computer. Benutze jeweils den Edge Browser, da ich den normalerweise nich nutzte. Also sollten auch keine Addons instaliert sein oder ähnliches.
Verbinde mich auf das BMC Dingens, starte über Maintenance das Firmware Update, also für bmc das rom.ima_enc und für das bios das image.RBU. Serverboard ist aus , hab es auch schon mit an probiert. Er startet auch irgendwas, sieht man ja wenn man zwischendurch irgendeinen reiter drückt, kommt halt immer die Meldung flashing in progress, navigation disabled. Irgendwan mal ist es dann vorbei und es steht dor fail due instalation.... ich verzweifel hier bald noch.

Irgendwan mal ist es dann vorbei und es steht dor fail due instalation.... ich verzweifel hier bald noch.
Und Du kommst nicht auf 12.61.17? Dann ist es wohl defekt. Denn das BMC konnte noch quasi jeder updaten.
Beitrag automatisch zusammengeführt:

und für das bios das image.RBU.
Meiner Meinung nach musst Du noch einiges abhaken, das hast Du vergessen zu erwähnen.

ja genau, ich habe immer den obersten genommen, alle einstellungen erhalten. Bleibe halt immer auf 12.52.05 anstatt auf 61.17 zu kommen

ja genau, ich habe immer den obersten genommen, alle einstellungen erhalten.
Ich meinte beim BIOS-Update.
Aber darf ich fragen, warum du bei Problemen immer alle alten Einstellungen erhalten willst? Das Gegenteil hätte ich ausgewählt bzw. alles mal durchprobiert.

Gute Frage, eigentlich bin ich davon ausgegang weil neu, können auch die Standart Einstellungen erhalten bleiben. Tatsächlich habe ich den BMC aber nun updaten können.
Ich hatte den letzten Versuch abgebrochen, Stromlos, auch Batterie raus. Danach hat es im werweiß wievielten Anlauf funktioniert. Nun kommt das Bios Update :banana: watt nen Krampf :P

Edit: Dachte eigentlich das Bios Flash hate nun auch geklappt, da Success dort stand, aber angezeigt wird noch F06 komischerweise....

Zuletzt bearbeitet:
Edit: Dachte eigentlich das Bios Flash hate nun auch geklappt, da Success dort stand, aber angezeigt wird noch F06 komischerweise....
Das hat bei mir auch eine Mischung aus Neustart und komplett stromlos gebraucht bis die aktuelle Version angezeigt wurde :rolleyes2:

Komisches Board, aber wenn es dann jetzt irgendwann mal so läuft wie ich mir das vorstelle, war dann doch ein Schnäppchen :P
Beitrag automatisch zusammengeführt:

ok zu früh gefreut. Ramm wird nur einer erkannt, egal in welcher Kombi ich es einstecke. Es wird immer nur B1 erkannt :(
Scheint wohl doch ein wegzuhaben...

Zuletzt bearbeitet:
So, CPU angekommen.
5700X drauf, 1x32GB ECC DDR4 drauf und eine WD570 1TB NVME.
Beim anstellen des Netzteils ist das Board gleich hochgefahren. BMC hat sich IP geholt und hat tadellos erst ein BMC-Update und dann ein Bios-Update angenommen. Mir fiel auf, dass das Board aber auch ohne Updates schon die CPU akzeptiert hatte - ich war schon im UEFI-"no-system-found", bevor ich das Bios-Update angesetzt hatte.
Mit einem 0-8-15-Netzteil und -Messgerät mit Ubuntu Server Noble Daily auf 27W im idle.
Also absolut problemlos.
Edit: Mit Mellanox CX2-10G-SR +5W, mit Transceiver +1W, Off 5,2W. Alles wie erwartet.

Zuletzt bearbeitet:
Ich ärgere mich gerade nicht doch gleich 2 der Boards bestellt zu haben - möchte mir noch eines als Ersatz auf Lager legen (diesmal mit Lüfter). Damals für 37€ bei eBay wärs ein No-Brainer gewesen - jetzt kostets halt etwas mehr.

Ich hab deswegen mal bei Pio geschaut ob es noch andere Interessante Sachen gäbe- die X520 hier sollte ja auf dem Board laufen, oder: https://www.piospartslap.de/Intel-X520-DA2-FC-Dual-Port-10GbE-PCIe-x8-Netzwerkkarte-FP-2x-SFP
Sofern die Dual Karte nicht signifikant mehr Strom benötigt kommt mir das preislich inkl. Transceiver recht fair vor. Auch wenn ich eigentlich doch noch auf 2.5G setzen wollte zwischenzeitlich.

Das hat bei mir auch eine Mischung aus Neustart und komplett stromlos gebraucht bis die aktuelle Version angezeigt wurde :rolleyes2:
Das ist aber keine Eigenart vom Board. Dass sich das IPMI nach Updates gerne mal Zeit lässt konnte ich auch bei AsrockRack, SuperMicro und Tyan beobachten. Deshalb nach einer Update-Session alles herunterfahren, vom Strom trennen, bisschen warten und alles wieder einschalten.

Frage: Was bedeutet bzw. macht dieses "Sync" in der Weboberfläche per IPMI?
Frage2: Wenn ihr euch per IPMI einloggt, seht ihr dann auch ab und an mal weitere Optionen in der linken Menüleiste, die kurz darauf verschwinden? Irgendwas mit "... store" und so?

EDIT:
Heute vom Support die Antwort bekommen, dass kein neueres BIOS existiert, nicht mal ein Beta-BIOS. Wobei ich Letzteres nicht glauben mag. In der gleiche Anfrage habe ich auch BIOSe für andere Boards angefragt, die hier noch werkeln und bei zwei Fällen habe ich definitiv neuere Versionen als jene, die der Support mir nannte. Was auf der Webseite steht ist meist veraltet bzw. schlecht gepflegt. Habe leider keinen laufenden Service-Vertrag mehr.

Also soviele Eigenarten kann ein Board gar nicht mehr haben....
CPU wird erkannt, Ram egal in welche Konfiguration wir nur ein Riegel erkannt, selbst wenn er gar nicht auf z.b. A0 steckt, wird er dort erkannt.
USB anschlüsse scheinen nicht mehr zu gehen, jedenfalls kein Maus oder Tastatur Funktion
Bios update wird als erfolgreich angezeigt, aktualisiert sich aber nicht
Hab ne ältere 1050 als Grafikeinheit drinstecken, wird auch angezeigt das sie da ist, gibt aber ebenfalls kein Bild aus

Ich denke ich schreibe mal den Verkaufsupport an und werde es umtauschen.....

Edit: Ram wird immer ein Riegel auf B1 angezeigt, auch wenn gar keier drin ist. Ist auch immer die selber Seriennummer des Rams.

Zuletzt bearbeitet:
USB anschlüsse scheinen nicht mehr zu gehen, jedenfalls kein Maus oder Tastatur Funktion
Was sagen die anderen dazu? Ich werd es wohl noch mal aus dem Schrank holen, denn wirklich getestet habe ich es noch nicht.

age2: Wenn ihr euch per IPMI einloggt, seht ihr dann auch ab und an mal weitere Optionen in der linken Menüleiste, die kurz darauf verschwinden? Irgendwas mit "... store" und so?
Ja, ist mir auch aufgefallen

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
