[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

		(ehemals Bestpreise, aktuell am teuersten)	(ehemals Bestpreise, aktuell am teuersten)
Nur Mainboard MC12-LE0	geizhals	ebay Piospartslap	Piospartslap
Mit Gelid Kühler	RAM-König	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay als auch Piospartslab immer mal wieder Rabattgutscheine. Die Zeit scheint vorbei.

Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller

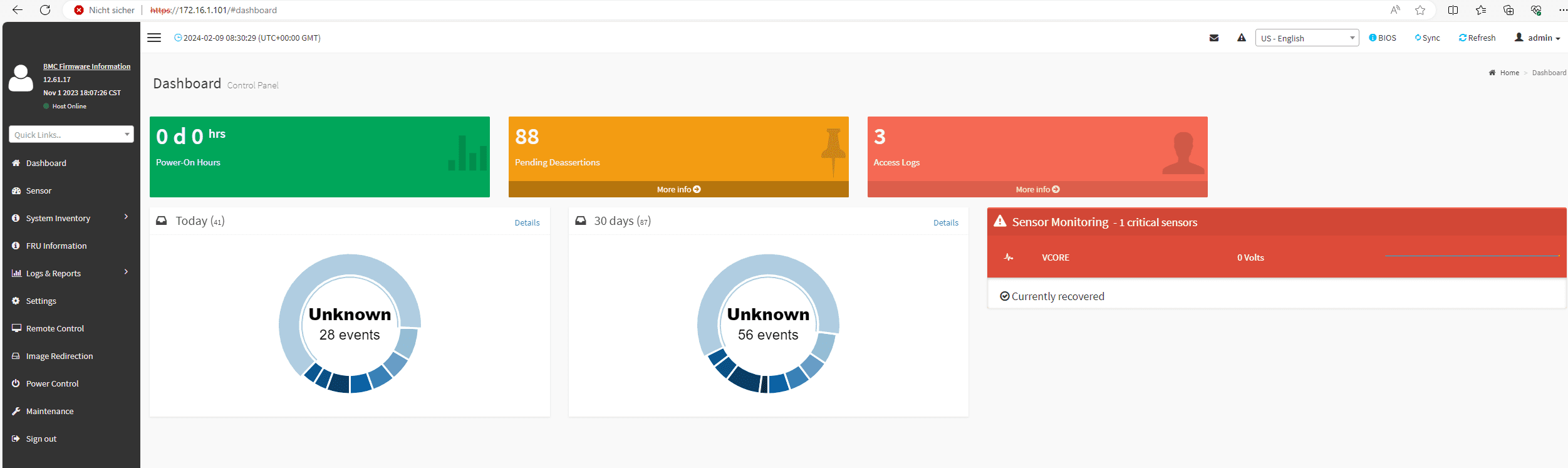

  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)

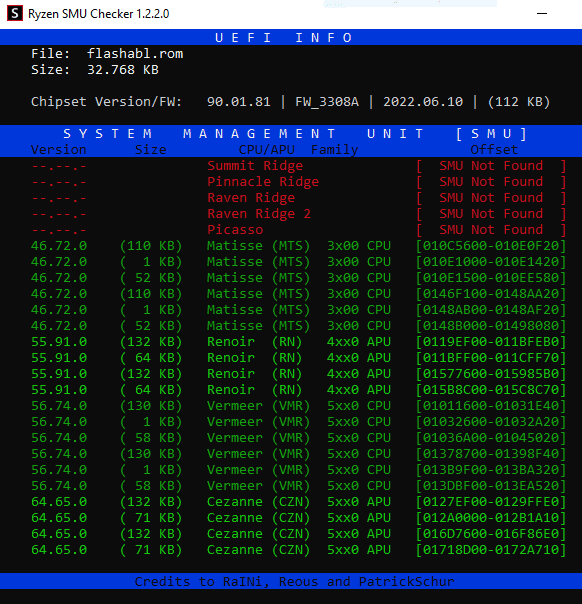

• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	+
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
5800X3D	28304	3233	siehe #2.893 @JVN	-
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse

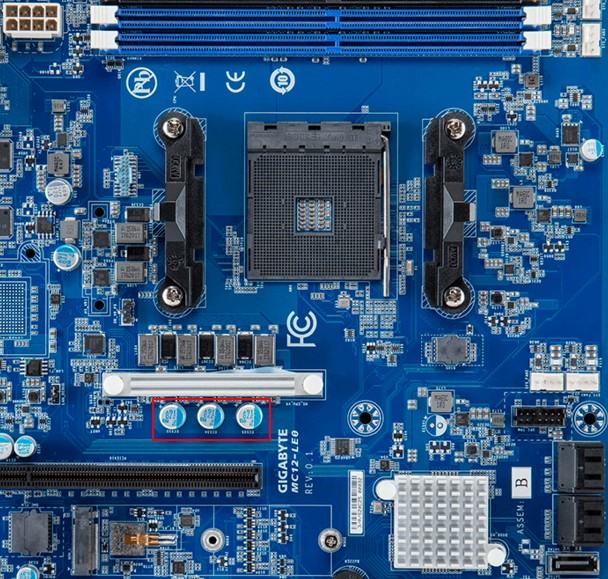

• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • image.RBU Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • rom.ima_enc in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[BobbyD]

Würde ich auch jedem nahelegen, anstatt sich mit der Weboberfläche rumzuärgern.
Gleiches Spiel mit BIOS Update. Klappt über die Oberfläche auch nicht, obwohl irgendwas im Hintergrund läuft.

Ging hier vom ersten Tag an. Die Varianz hier im Thread ist schon erstaunlich. Oder es sind viele Anfänger unterwegs. Für die ist das Board aber nicht sonderlich geeignet. 😉

Ich hab mir jetzt mal die Board Serial Number aus dem BMC heraus kopiert, falls ich das inoffizielle Update einspielen sollte.



[Icenice]

Ging hier vom ersten Tag an.

Schön für alle, bei denen das sofort geklappt hat. Habe es ja sogar nochmal probiert. Vielleicht klicken die Profis ja die Buttons in der Weboberfläche "besser"... 😤
Irgendein Zusammenhang wird schon existieren (mit der Bestückung vielleicht) Aber ernsthaft: Was soll man da groß verkehrt machen, wenn nicht einmal ein Fehlermeldung erscheint?

Ich habe ja noch ein Board. Da kann ich ja mal BMC Update ohne eingebaute CPU und Speicher testen, was ja funktionieren soll. Trotzdem lächerlich. Die Teile sind doch für Rechenzentren gedacht.



[BobbyD]

Anhang anzeigen 953436
BIOS ist schon länger nicht mehr aktualisiert worden.

Zumindest dieses Argument ist jetzt keines mehr mit dem "inoffiziellen" BIOS (F13).

Changelog zu F11:

F13	1. Update AGESA 1.2.0.B.
F12	1. Update RedFish Boot Options feature. 2. Default year 2023



[Haldi]

Oder es sind viele Anfänger unterwegs

Also ich habs Problemlos hinbekommen.
Zuerst ohne CPU/RAM Firmware 12.61.19 installiert.
Abgeschalten, CPU und 3200Mhz RAM im A1 und A0 Slot eingebaut.
Aufgestartet. Übers webinterface das F13 BIOS geupdated.
Mich 30 sekunden lang gewundert wieso noch F06 im Web Interface angezeigt wird... bis das erste mal gebooted wird....



[BobbyD]

Hab auch gerade das BMC geupdatet. Danach hat es sich selbständig neugestartet, einfacher geht es nicht. Alte Einstellungen natürlich nicht übernehmen! Nur etwas Geduld muss man mitbringen und das richtige File flashen (bei denen es geht 😉).

Das neue AGESA im BIOS ist recht aktuell, Gigabunt scheint also das Board noch zu supporten.



[MollocH]

Ich bin kurz davor mein NAS (Unraid - vor allem HDD Upgrade) upzugraden.

Ins Auge gefasst hatte ich den 5700g gefasst.
Ich brauche 2 NVME Slots (muss nicht zwingend Gen4 sein) und 6 SATA Ports.
Jetzt bin ich stark hin und her gerissen zwischen dem Gigabyte hier (IPMI ist natürlich nice to have da die Kiste in einem Server Rack im HWR steht und dort kein Monitor ist - Ehrlicherweise habe ich aber seit Jahren keinen Monitor anschließen müssen weil alles zuverlässig lief).
Die alternative wäre das B550 Tomahawk (ich fahre noch Gigabit und grundsätzlich reicht das für alle clients, wäre aber nett hier load balance bonding zu betreiben).
Der Nachteil am Gigabyte wäre, dass ich hier eine NVME Karte bräuchte und, wenn ich den Slot im Board nicht nutzen möchte, Bifurcation nutzen müsste. Hier bin ich etwas unsicher, ob es funktioniert, wenn ja mit welcher CPU usw.

Schubst mich doch mal ein wenig in die richtige Richtung bei der Entscheidung



[wddn]

Ins Auge gefasst hatte ich den 5700g gefasst.

Warum 5700G?

5600, oder 5700X können beide 4x4x4x4, d.h. 4x NVME möglich



[MollocH]

Warum 5700G?

5600, oder 5700X können beide 4x4x4x4, d.h. 4x NVME möglich

Jo bei dem Gigabyte Board würde das gehen. Die Kiste hat aber keine Graka, deshalb die APU falls es das MSI werden sollte.

Gibt es irgendwelche Pci-e m.2 Karten die nachweisbar funktionieren?



[ebniv]

Schubst mich doch mal ein wenig in die richtige Richtung bei der Entscheidung

APUs (u. A. Cezanne) können nur 8x4x4, Vermeer z.B. wie eben genannt auch 4x4x4x4x. Ob du ECC haben willst hat auch einen Einfluss auf die CPU Wahl (non PRO APUs unterstützen es nicht).

Ich werde mir wohl auch so eine "Karte" (allerdings von ebay) holen, um den 4x Slot frei zu behalten (Potenziell Netzwerkkarte) und einen 8x für irgendwas anderes (GPU falls mal benötigt).

Noch ein kleines Update zur Aliexpress
PCIE X16 zu X8 + X4 + X4 Splitter Adapter Karte

Ich würde mal mit einem Preisvorschlag von 40€ oder 50€ reingehen im Shop von pio direkt. Das Board scheint ja seine Eigenheiten zu haben, aber dann auch zu laufen.
Das BMC zieht ca. 3 Watt extra. Es könnte aktuell so ein "Mainboardpreis Tiefststand" wie mit den SSDs im letzten Herbst sein. Solch eine Ausstattungsvariante (Server Schwerpunkt) zu dem Preis ist selten und auch nicht für jedermann geeignet. Auch "non-Server" Boards mit ähnlicher Konnektivität zu dem Preis wird schwer zu finden.


Genug Schubserein?

Edit: Das B550 Tomahawk hat natürlich auch seine Stärken, kostet aber auch ca. Faktor 3.



[MollocH]

Genug Schubserein?

Edit: Das B550 Tomahawk hat natürlich auch seine Stärken, kostet aber auch ca. Faktor 3.

Ich schlafe nochmal eine Nacht drüber... Ich habe im Urin, dass das wieder viel gebastel wird bis das alles zuverlässig rennt mit dem GB 🤣



[Cloud Runner]

Danke @wddn .
BMC und BIOS Update lief bei mir sauber durch.



[pumuckel]

Hab auch gerade das BMC geupdatet. Danach hat es sich selbständig neugestartet, einfacher geht es nicht. Alte Einstellungen natürlich nicht übernehmen! Nur etwas Geduld muss man mitbringen und das richtige File flashen (bei denen es geht 😉).

Das neue AGESA im BIOS ist recht aktuell, Gigabunt scheint also das Board noch zu supporten.

... ich bin eher der Meinung das Gigabyte bewußt diese Bios Versionen nicht veröffentlicht

... vor einem F13 muss es auch mal ein F12 gegeben haben und wohl aus gutem Grund nun ein F13 ....


Ich bitte zu bedenken das selbst die 400+€ Asrock Rack zickig sind (und bei dem Preis verzeihe ich sowas nicht)

für die 47€ + 37€+ 37€ die ich für meine 3 Boards gelöhnt hab bekomme ich sonst nichtmal normales ordentliches B550 consumer board
... dafür laufen die sehr sparsam und , zumindest bei mir, unauffällig fehlerfrei selbst mit F11 (p.s. auch das hat schon Rebar / SRV-IO und OC)

der 5600 drauf macht sich sehr ordentlich und selbst die DDR4-2133 bilden für mich keinen Flaschenhals ... schade das die nun wieder über 109€ kosten

auf der TW Seite von Gigabyte las ich etwas über eine Gigabyte Server Management Software (inkl Client support)



[BobbyD]

... ich bin eher der Meinung das Gigabyte bewußt diese Bios Versionen nicht veröffentlicht

Bei Asrock Rack würde ich dir recht geben, die haben ihren Support nicht so recht aufrecht erhalten wollen (das gilt zumindest für das X470D4U2-2T). Hier aber sehe ich das jetzt so noch nicht. Dass manches etwas länger braucht, als bei den Consumer Boards, ist wohl normal.

Mal sehen, was diejenigen, die upgedatet haben, so berichten können.



[nextgen-networks]

erstes Feedback zu:

• BMC 12.61.19
• BIOS F13

Fazit: ... sehr wild, das Ganze ...

BMC:

• regelmäßige Meldungen "Session Expired", danach Logoff

BIOS:

• Bootloop kurz nach erreichen von Stage 99 im BIOS (Erkennen und Initialisieren von NVME-Geräten)

Mir ist nicht ganz klar, ob die Bootloops auch das Session-Problem des BMC auslösen oder anders herum.
Seid also vorsichtig mit der Kombination.

Bootloop konnte ich beenden durch Downgrade des BIOS auf F11.
BMC habe ich auf 12.61.19 belassen.

... lustige Geschichte ...
Das von mir beschriebene BIOS/BMC Startverhalten scheint nur die Auswirkung eines ganz andren Problems gewesen zu sein.

Kurz nach dem ich das Update für BMC und BIOS erfolgreich durchgeführt hatte, habe ich 2 neue PCIe-WLAN7 Karten in den PCIe x4 Slot eingebaut.
tl;dr Auf diese Karten sind die Probleme zurück zu führen. Das BMC/BIOS an sich scheint problemlos zu laufen. #entwarnung

Long story:
Idee für das Gesamtsystem ist, eine Alternative für das grandios gescheiterte und sich als SCAM entpuppte STORAXA NAS Kickstarter Projekt zu bauen.
Es sollte also Proxmox als Basis und ein OpenWRT Container als Router/AP/DHCP laufen.
Für diesen OpenWRT-Teil habe ich die erwähnte KALEA-INFORMATIQUE PCIe WiFi 7 / Bluetooth 5.4, Intel BE200 Controller Karten bei Amazon gekauft.
Ich schreibe das deshalb so ausführlich und mit Link, weil ich leider sagen muss: dass keine der beiden bestellten Karten in irgendeinem der 3 hier getesteten PC und Serversysteme funktioniert.
Auf den zwei getesteten Gigabyte B550 Boards führt sie zu einem Bootloop bereits beim Bios-Post. Bei einem X570 Board wird noch der Windows Boot-Screen erreicht, dann aber nach wenigen Sekunden neu gestartet.
Da dieses Verhalten mit beiden Karten, auf allen Systemen und dort wiederum auf allen PCIe-Slots auftritt, gehe ich von einem Serienfehler aus.

Sorry, ist etwas Off-Topic geworden. Ich wollte diese Erfahrung jedoch mit euch teilen, damit ihr bei ähnlicher Idee ein paar Stunden Bastelzeit mit euren MC12 Boards sparen könnt.



[maxblank]

Ich wollte mir als Basis mit dem Mainboard und einem AMD 5950x einen entsprechenden Server bauen. Zum Testen Windows 11 aufgespielt und nach ca. 5 Minuten Stresstest mit Cinebench R23 bzw. 2024 geht Windows runter. IPMI ist erreichbar und zeigt als Fehler VCore 0 an.
Bedeutet für mich, dass die Spannungswandler zu warm werden und die Spannungsversorgung in die Knie geht. Wie warm werden diese bei euch?

Wenn ich einen entsprechenden Topblower-Kühler verwende, passiert es meistens nicht.

Entweder ist mein Board defekt, die Spannungsversorgung unterdimensioniert oder die CPU trotz QVL-Eintrag zu dick.



[sig18]

Moin, habe mir das Board ein bisschen zu Hause zum basteln besorgt und würde gern wissen, ob man den internen Grafikchip deaktivieren kann?

Habe aktuell eine Grafikkarte über PCI Express drin und wenn ich in Windows 10 starte wird im Windows als Monitor 1 der interne Grafikchip angezeigt. Deaktivieren in Windows funktioniert zwar, aber beim booten sieht man den Bootvorgang und das BIOS nicht, da er auf dem internen Grafikchip angezeigt wird.

Irgendwelche Ideen? Vielen Dank!



[Icenice]

würde gern wissen, ob man den internen Grafikchip deaktivieren kann?

Offensichtlich nicht, aber ich lasse mich gerne vom Gegenteil überzeugen.

In #414 habe ich mit einem ähnlichen Problem zu tun gehabt. Scheint nur niemanden zu tangieren und somit zu interessieren.
Eine Lösung könnte wohl eh nur Gigabyte liefern.
Bei mir wird das BIOS allerdings über die Grafikkarte ausgegeben. Beim Bootvorgang verschwindet das Bild und erscheint wieder sobald der Grafiktreiber geladen wurde.
Allerdings WinPE.



[BobbyD]

Habe nun mal das neue BIOS getestet und es enthält natürlich keinen Sleep und auch beim möglichen Durchreichen mittels DDA für Hyper-V hat sich nichts geändert (intel onboard NICs gehen nicht durchzureichen).
Letztlich war das zu erwarten, ich sage trotzdem Danke für das neue AGESA, Gigabyte und @wddn.

Beitrag automatisch zusammengeführt: 08.02.2024

Entweder ist mein Board defekt, die Spannungsversorgung unterdimensioniert oder die CPU trotz QVL-Eintrag zu dick.

Die Spannungsversorgung ist sicherlich nicht optimal für so eine CPU, das sieht man quasi mit bloßem Auge. Allerdings sollte sie sich dann einfach drosseln. Das, was bei dir passiert, darf eigentlich nicht passieren.

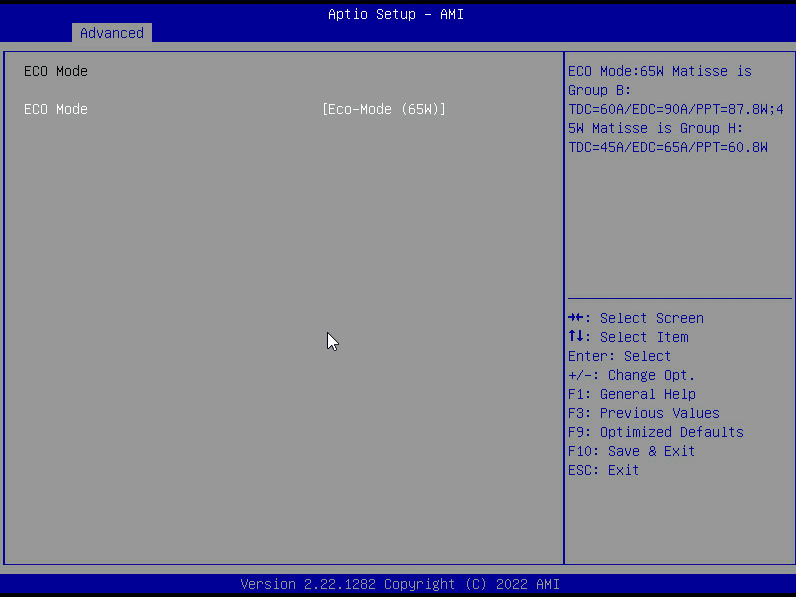

Du könntest natürlich mal den Eco-Mode aktivieren. Vorteil, wenn er denn läuft, die CPU wird effizienter.



[maxblank]

Gerade eben wieder abgeschmiert. Ich werde deine Vorschläge mal testen und berichten.

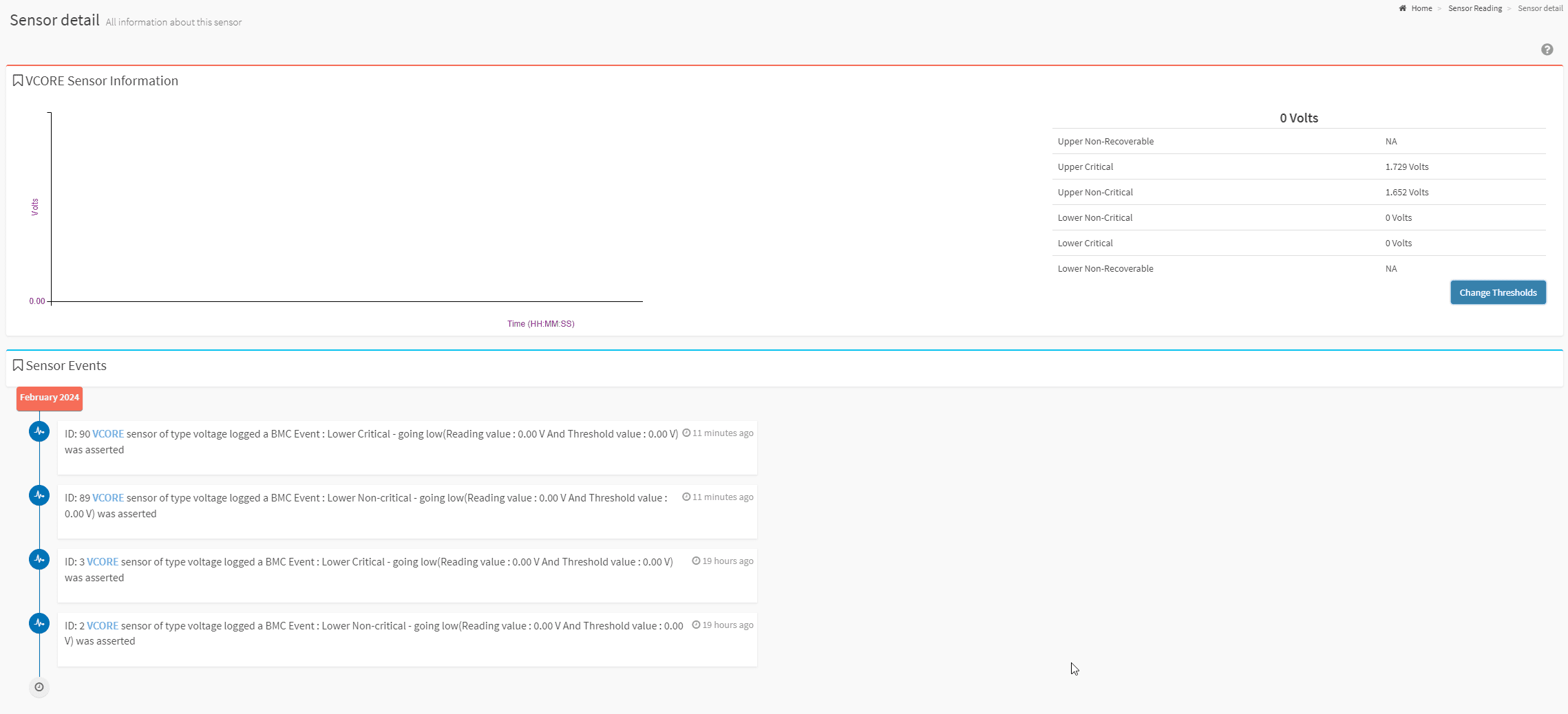

So sieht es aus, wenn Windows ausschaltet und IPMI weiterhin erreichbar ist.



[rowein]

@maxblank
ich betreibe meinen 5900x auf dem Board ohne OC oder UV, aber mit Kühlkörpern auf den VRMs und TopBlow-Kühler. Bisher keine Probleme gehabt.



[BobbyD]

Gerade eben wieder abgeschmiert. Ich werde deine Vorschläge mal testen und berichten.

Ich hoffe unter Last?

Serverboards setzen ja auch eine typische Serverbelüftung voraus, also ziemlich laute Lüfter die von vorne nach hinten über das ganze Board Luft pressen. Wenn man das nicht macht, muss man sich ggf. anders behelfen, wie der Poster über diesem Post.

Hab meinen 16-Kerner aktuell woanders drauf, kann daher das jetzt nicht testen. Werde aber mal prime95 ausführen auf dem 5500. 🙃



[maxblank]

Ja klar, unter Cinebench R23 ist er eben abgeschmiert, also Voll-Last. Mit den Lüftern ist klar und es sind genug Gehäuselüfter verbaut. Auch habe ich mittlerweile 5 unterschiedliche CPU-Kühler getestet.
Das liegt auch nicht an der CPU, die taktet bei 90 Grad sauber runter. Ich habe sogar einen separaten Gehäuselüfter auf die Spannungsversorgung gerichtet.

Mit TopBlower-Kühler ist es besser, mit TowerKühler schmiert er noch schneller ab.

@maxblank
ich betreibe meinen 5900x auf dem Board ohne OC oder UV, aber mit Kühlkörpern auf den VRMs und TopBlow-Kühler. Bisher keine Probleme gehabt.

Mit welchen Kühlkörpern hast du die VRMs denn versehen?
Welchen TopBlower-Kühler hast du verbaut?

Beitrag automatisch zusammengeführt: 09.02.2024

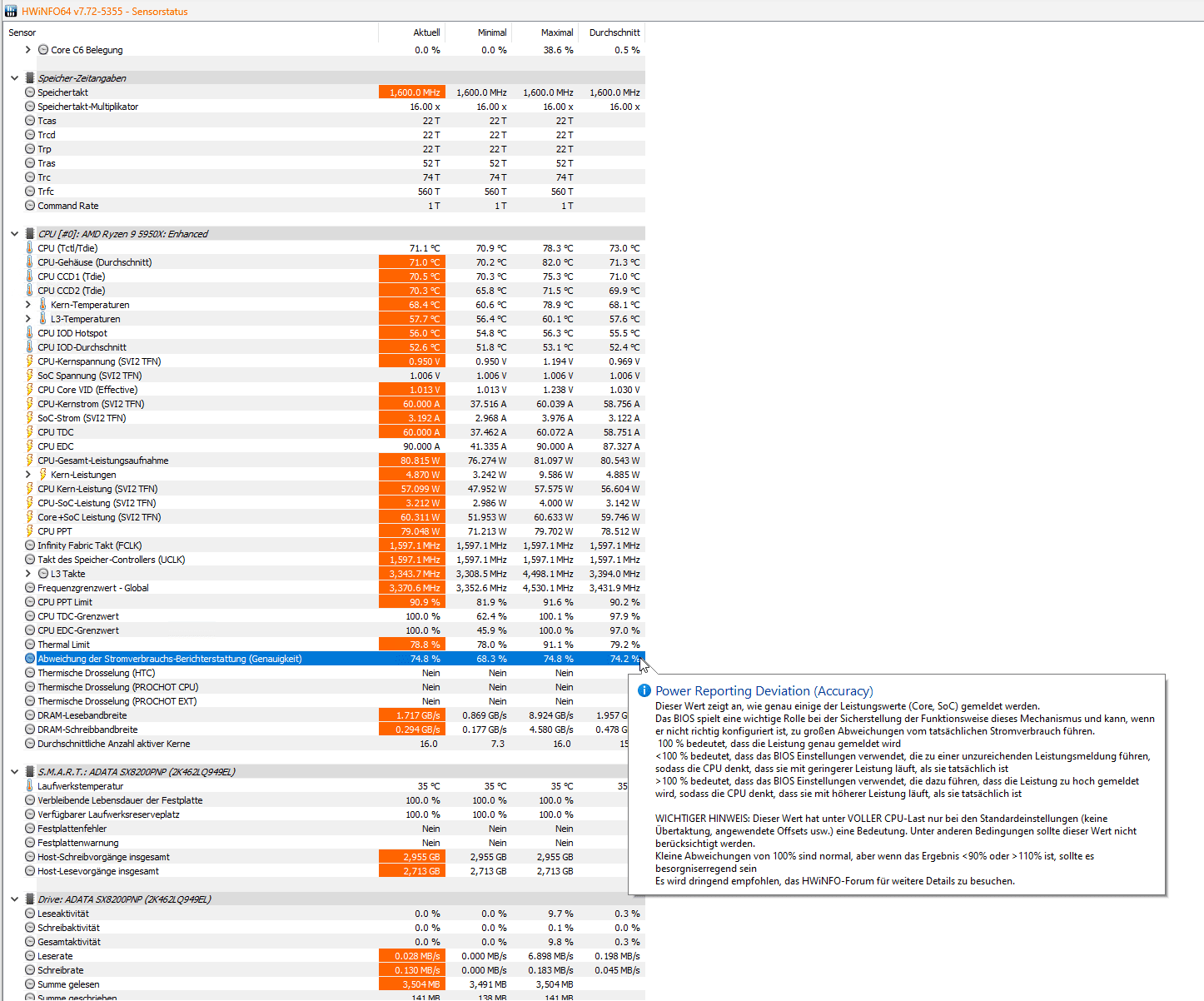

Sagt euch unter HwInfo diese Anzeige etwas? Das bemängelt HwInfo und der Screenshot ist unter Last.



[ebniv]

Moin, habe mir das Board ein bisschen zu Hause zum basteln besorgt und würde gern wissen, ob man den internen Grafikchip deaktivieren kann?

In #414 habe ich mit einem ähnlichen Problem zu tun gehabt. Scheint nur niemanden zu tangieren und somit zu interessieren.
Eine Lösung könnte wohl eh nur Gigabyte liefern.

Nur ein Gedanke: Vielleicht ist das auch ein "Feature" und kein "Bug". Die eigentliche Zielgruppe verwendet externe GPUs vermutlich eher für VMs oder spezielle Brechungen als zur Grafikausgabe und es wäre ungünstig wenn sich BMC/IPMI durch eine gesteckte Karte irritieren ließe. Das ist natürlich doof, wenn das einem dann Steine in den Weg legen sollte bei Nutzung des Boards mit einem normalen grafischen Desktopbetriebssystem.



[BobbyD]

Ich nutze gerade den boxed Kühler meiner CPU. Temperaturen scheinen noch ok zu sein.


Mit am wärmsten sind die Kondensatoren unterhalb des schmalen Kühlkörpers, vielleicht auch, da dieser sie etwas vom Luftzug her blockiert? Aber bei irgendwas in den 40°ern natürlich kein Problem bei meiner CPU.


Power Deviation, ja da gab es mal Diskussionen dazu, glaub aber, da kannst Du eh nix machen, also einfach hinnehmen.

Vcore 0 V bei Dir könnte einfach vom gerade abgeschaltet sein herrühren und taugt damit vermutlich nicht unbedingt als Erklärung für irgendwas.



[maxblank]

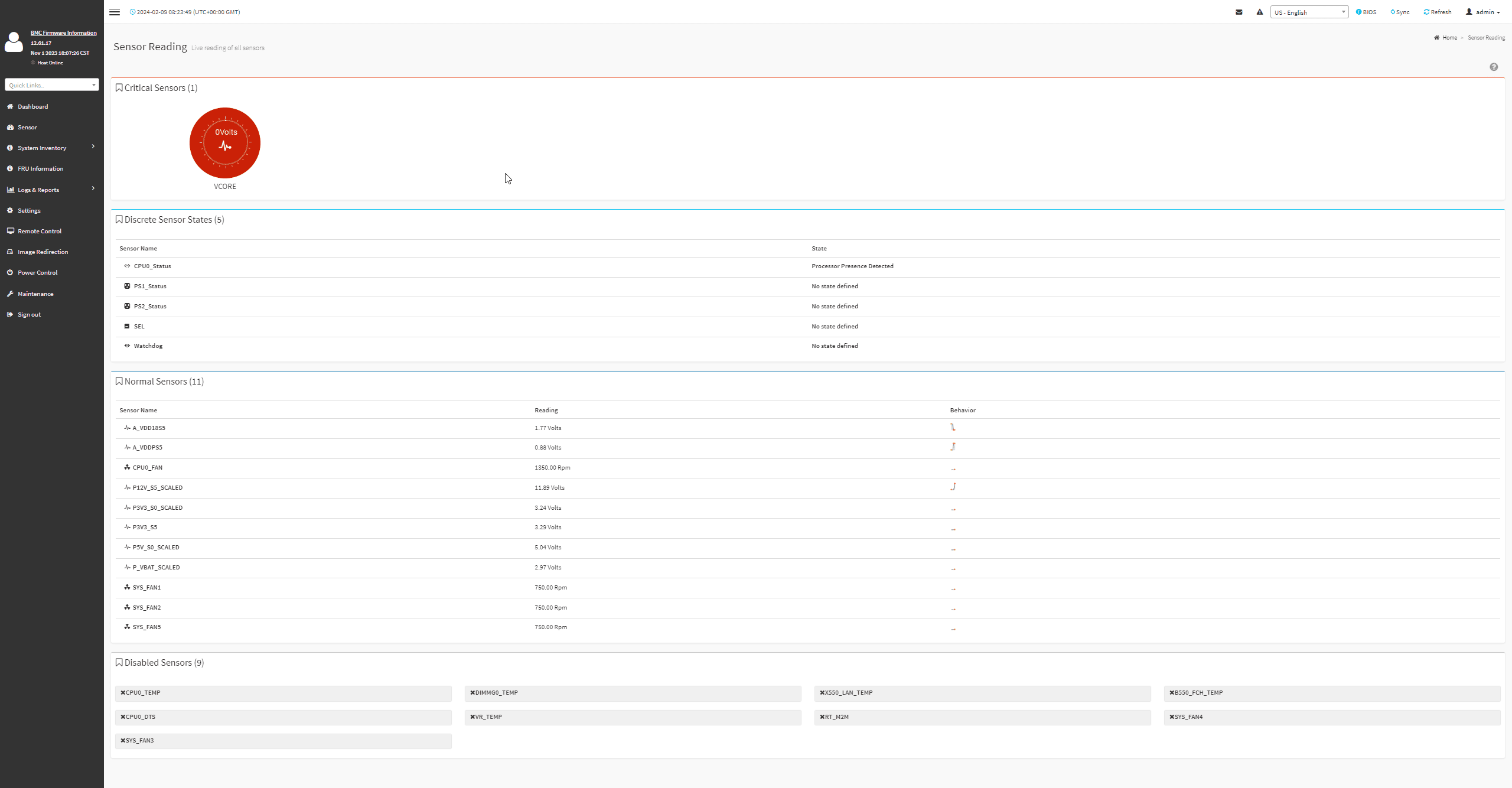

Windows ist abgeschaltet, aber IPMI weiterhin erreichbar. Kann Vcore dann tatsächlich 0 sein?

Mit dem Eco-Mode läuft es stabil, aber die CPU wird dann auf 65 Watt Leistungsaufnahme beschränkt und der All-Core-Turbo geht nicht über 3400 MHz raus. Dann würde ich natürlich viel Leistung verschenken.



[wddn]

Für was benötigst du eine maximale All-Core Leistung?
Also ich fahre meine CPU im 35W Eco Modus… allerdings nur mit 08/15 Diensten



[BobbyD]

Windows ist abgeschaltet, aber IPMI weiterhin erreichbar. Kann Vcore dann tatsächlich 0 sein?

Klar, das IPMI ist ja unabhängig vom Rechner.

Mit dem Eco-Mode läuft es stabil, aber die CPU wird dann auf 65 Watt Leistungsaufnahme beschränkt und der All-Core-Turbo geht nicht über 3400 MHz raus. Dann würde ich natürlich viel Leistung verschenken.

Aber Effizienz gewinnen, weil der Turbo natürlich am ineffizientestem arbeitet. Was ist denn dein realer Workload, also welche Anwendung?



[helau_linux]

Ich habe eine Frage zu den 6 SATAIII Anschlüssen. Das Blockdiagramm sieht so aus, als wären diese von einander getrennt. Worauf ich hinaus möchte:

Ich möchte auf dem Blech Proxmox installieren und den SATA Controller an eine virtuelle Maschine (TrueNAS) durchreichen. Als Prozessor liegt ein Ryzan 5 Pro 4650G vor. Ist das möglich, oder benötige ich dazu eine gesonderte Controllerkarte? Sorry, wenn es weiter oben schon irgendwie geschrieben wurde, haben den Thread zwar gelesen, komme jedoch eher aus der Softwareecke und tue mich mit Hardware etwas schwer.

Und wenn es möglich ist, sind die beiden Lanes getrennt durchreichbar, also z.B. die 4er Lane an VM A und die 2er Lane an VM B?



[maxblank]

Zuerst möchte ich eine stabil laufende Hardware haben und das mit einem Prozessor, der auf der QVL steht. Dann muss dieser Prozessor auch mit den Stocksettings laufen und das Mainboard darf nicht ausschalten.

Mein Workload ist die Möglichkeit zukünftig mit Proxmox in dieser Zusammenstellung mein Homelab zu betreiben und dort zum Testen virtueller Maschinen jeglicher Art laufen zu lassen.
Darüber hinaus auch zusätzlich als virtualisiertes NAS, da ich immer wieder TrueNAS Scale/Core, Unraid usw. teste.

Ich verstehe, was ihr meint und worauf ihr hinaus wollt. Es darf allerdings nicht sein, dass das Systen sich unter Last ausschaltet, obwohl die Komponenten auf der Freigabeliste stehen.

Mein jetziges Homelab läuft mit ESXi, da gefällt mir aber der Weg von Broadcom nicht. Daher brauche ich momentan eine parallele Alternative.

Edit: Ich habe eben das neue Bios und IPMI von hier geflasht und jetzt läuft es seit über 45 Minuten mit Cinebench ohne Probleme. Eco-Mode ist aus und ich komme auf über 4 GHz Allcore.
Ob das wirklich die Lösung war?



[rowein]

@maxblank
Ich nutze 0815-Kühlkörper mit Klebepad
https://www.amazon.de/gp/aw/d/B07KXSK13F
Als Lüfter kommt bei mir der NH-L12S zum Einsatz.
