[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	Nein
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

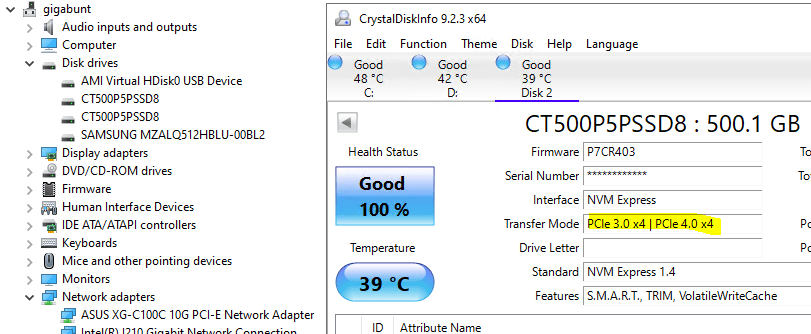

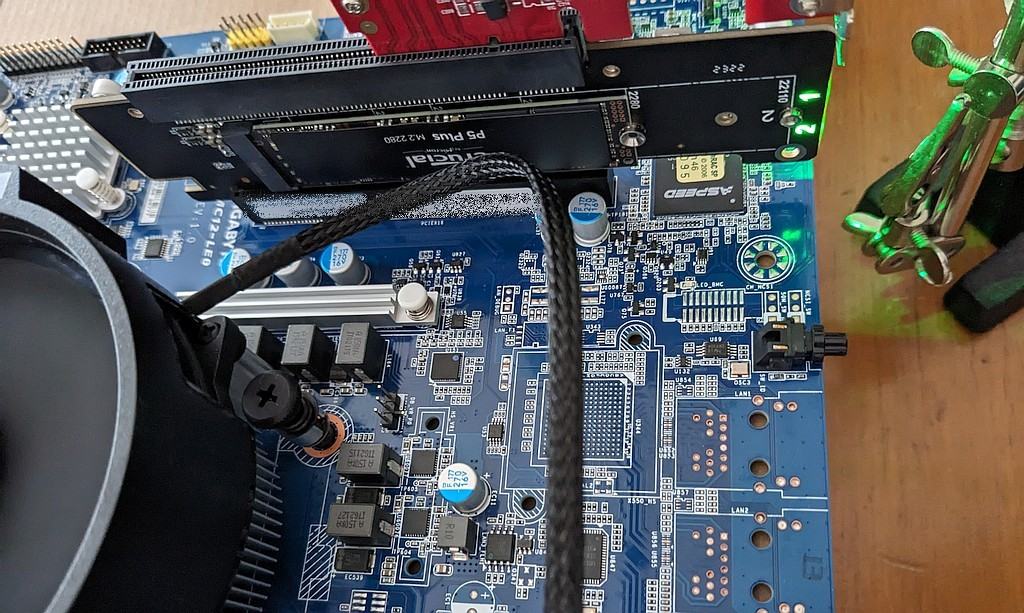

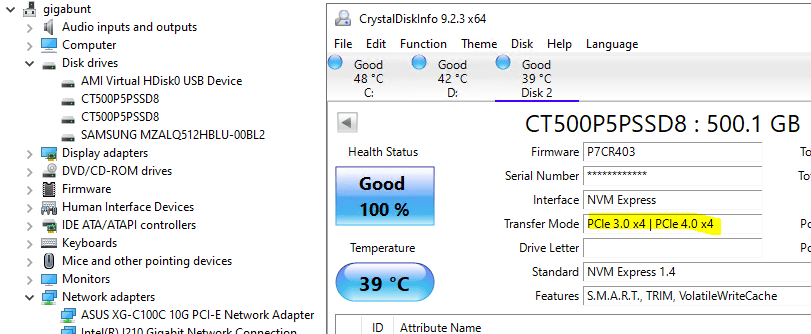

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

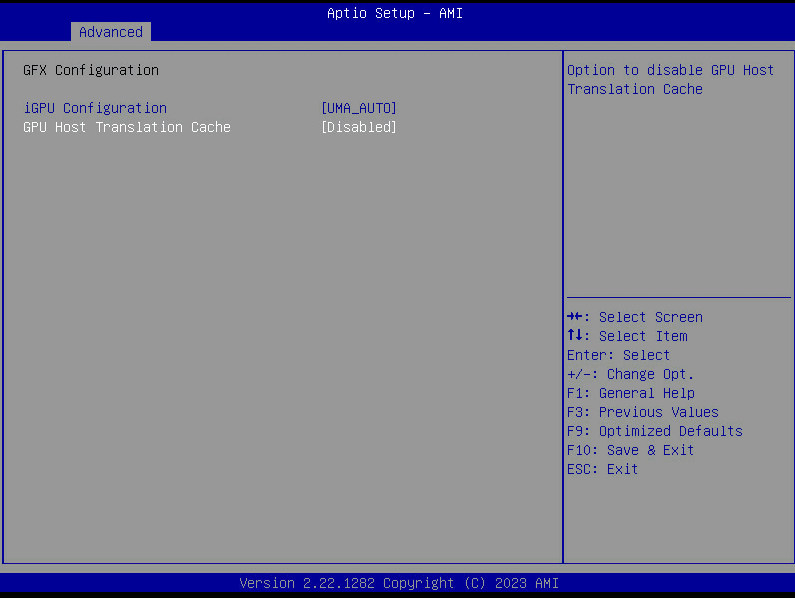

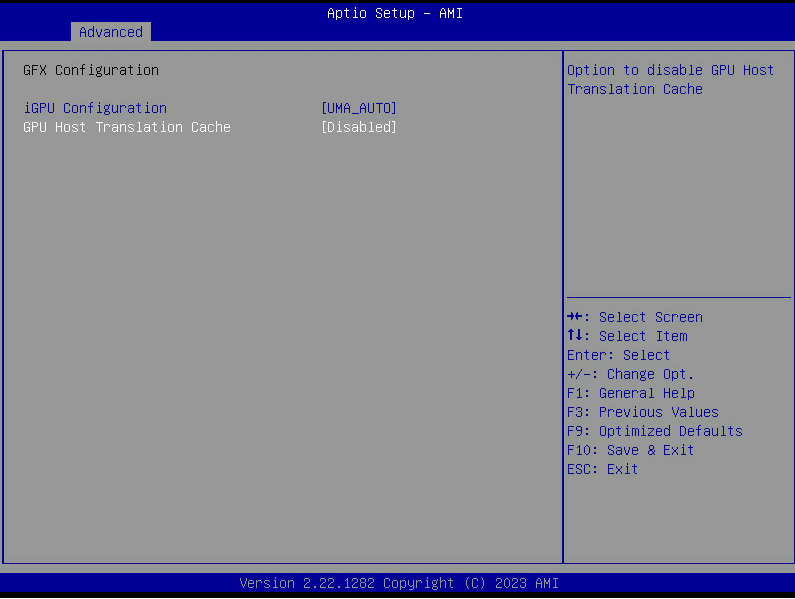

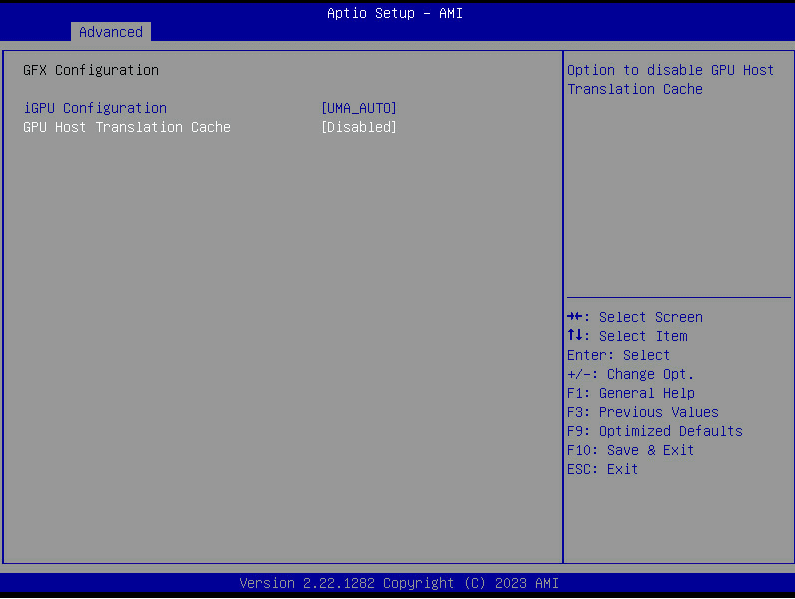

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W

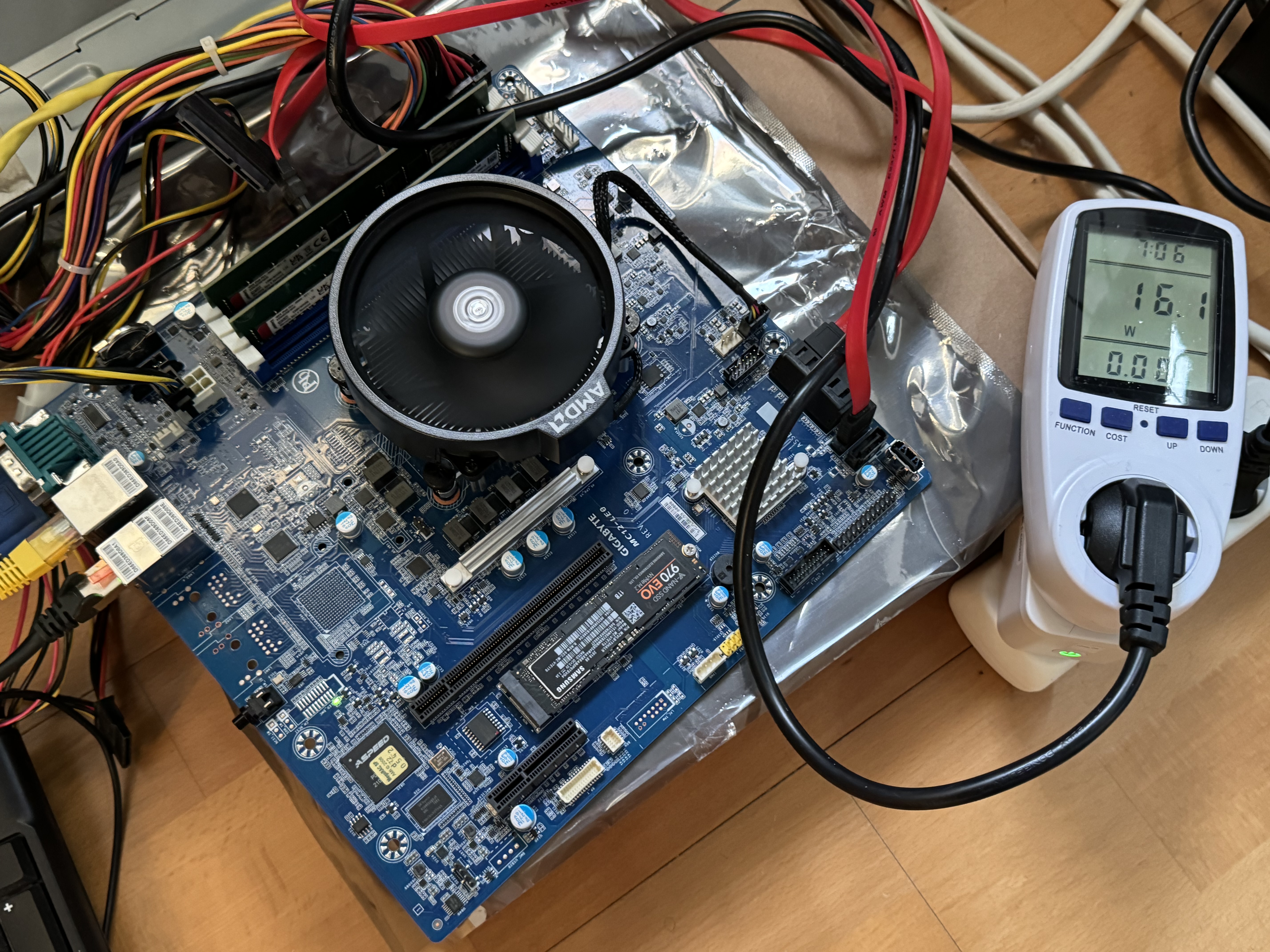

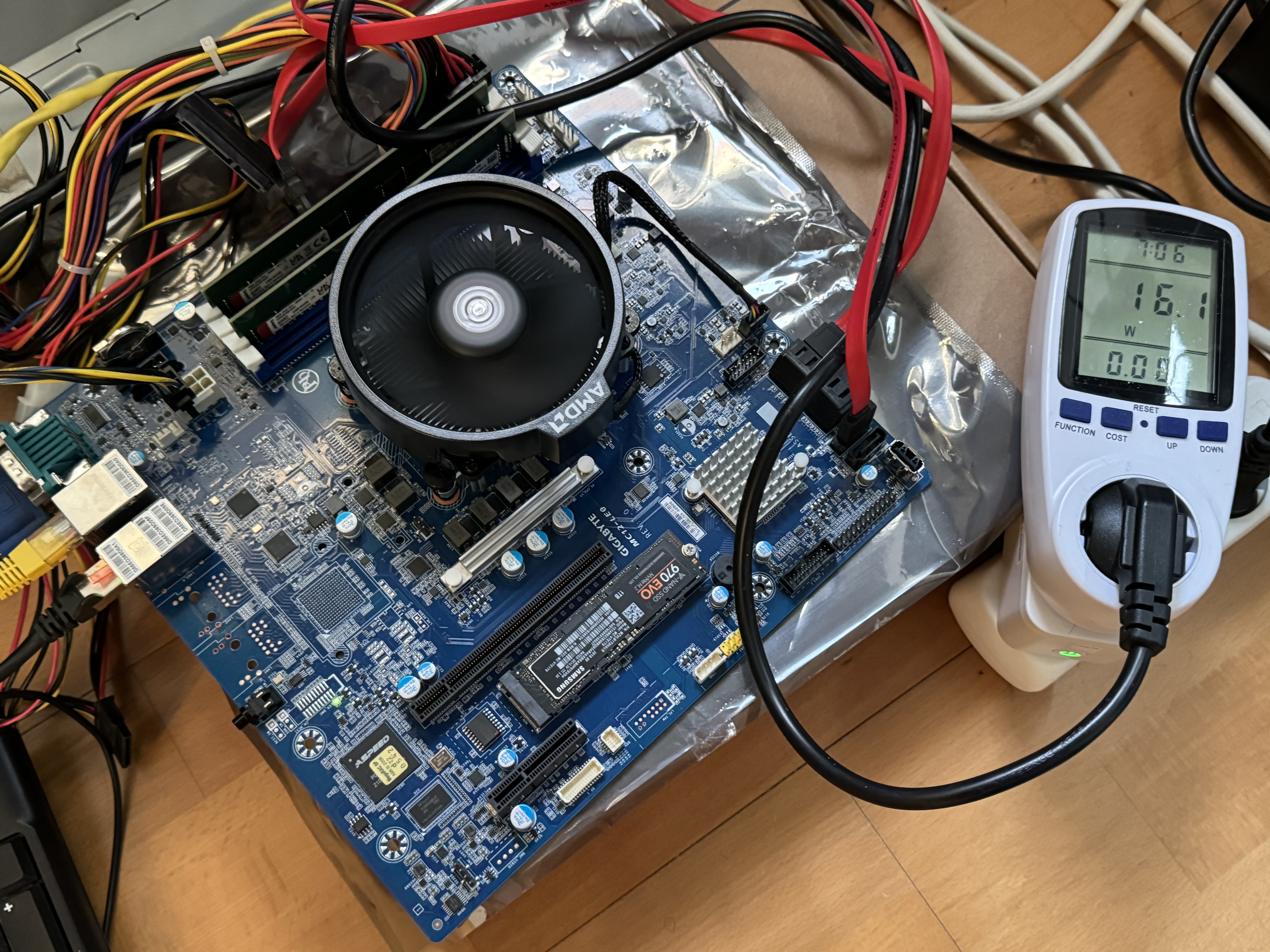

• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[nextgen-networks]

Heißt full size PCIe Implementierungen gibt es für WiFi7 (noch) nicht, sondern bisher nur abgespecktes CNVi auf (manchen, aktuellen?) Intel M2 Slots?

Eindeutiges JEIN
Also die BE200 werden als PCIe-Karten verkauft, entsprechen in ihrer aktuellen Funktion aber nicht dem vollen PCIe Standard.
Das gilt wie geschrieben nur für die Intel BE200.

Es kann durchaus sein, dass Mediatek/Realtek/Qualcomm und co. demnächst mit einem komplett PCIe kompatiblen Design um die Ecke kommen oder das es vom Intel BE200 eine "echte" PCIe kompatible neue Version gibt, die dann auch auf AMD oder ARM-Systemen genutzt werden kann (denn ARM sollte von der Inkompatibilität ebenso wie AMD betroffen sein).

Kandidaten hierfür könnten sein (wenn sie nicht auf dem gleichen Intel Design basieren):

• Archer TBE550E -> https://www.tp-link.com/us/home-networking/pci-adapter/archer-tbe550e/#overview
• Gigabyte GC-WIFI7 -> https://www.gigabyte.com/Motherboard/GC-WIFI7#kf
• Compex WLW7000 Serie




[Ceiber3]

Stromverbrauch reduzierbar oder neue HW für NAS?

mal schauen, ob ich Intel X520-DA2 (10GBit SFP+) und Intel X550-T2 (10Gbit RJ45, aber ich habe nur einen 2.5GBit Switch) mal auf Stromverbrauch testen kann…

www.hardwareluxx.de

Also wenig Verbrauch ist für mich was anderes.



[Haldi]

Intel BE200.

Na kein Wunder gibt's die Dinger für 25.- hinterher geschmissen.
Mal wieder komplett verbuggt.
Darum so günstig für WiFi7



[sch4kal]

Na kein Wunder gibt's die Dinger für 25.- hinterher geschmissen.
Mal wieder komplett verbuggt.
Darum so günstig für WiFi7

Ich mag mich irren, aber Wifi7 ist doch noch gar nicht final spezifiziert ?! Ich weiß daher nicht, warum man sich überhaupt schon irgendwelche Hardware antut.



[Haldi]

Ich mag mich irren, aber Wifi7 ist doch noch gar nicht final spezifiziert ?! Ich weiß daher nicht, warum man sich überhaupt schon irgendwelche Hardware antut.

haben viele Smartphones (hust 2-3) bereits integriert.
Für 25.- jetzt nicht sooo ein verlust.^^

Aber eben. es failt.



[pumuckel]

Ich mag mich irren, aber Wifi7 ist doch noch gar nicht final spezifiziert ?! Ich weiß daher nicht, warum man sich überhaupt schon irgendwelche Hardware antut.

die Hardware schon, einige Aspekte des SDN noch nicht , drum laufen die meisten Wifi 7 Geräte noch auf Beta FWs
... ebenso gibt es Patentstreitigkeiten

Beitrag automatisch zusammengeführt: 20.02.2024

Na kein Wunder gibt's die Dinger für 25.- hinterher geschmissen.
Mal wieder komplett verbuggt.
Darum so günstig für WiFi7

wundert dich das Intel bei seinen eigenen Modulen auf die eigene Schnittstelle abzielt ?
.... wo warst du als CNVi und CRF definiert wurde .. und warum denkst du hat AMD plötzlich Wifi Module aufgelegt *grins*

von 2022:

What Are the Intel® Integrated Connectivity (CNVi) and Companion...

Explains the Intel® Integrated Connectivity using CNVi and a companion RF module.

www.intel.com

Intel geht grad den Weg seine Lösungen stärker zu integrieren als Flucht vor Picking.
Drum ist ASRock auch auf Broadcom umgestiegen



[underclocker2k4]

die Hardware schon, einige Aspekte des SDN noch nicht , drum laufen die meisten Wifi 7 Geräte noch auf Beta FWs
... ebenso gibt es Patentstreitigkeiten

Die Hardware kann nicht fertig sein, da der Standard an sich noch nicht verabschiedet ist. Das soll in diesem Jahr passieren.
Ob die Finalisierung dann nochmal Änderungen an der HW bedeuten, ist unwahrscheinlich, aber dennoch möglich. Viel Spaß, wenn man dann den Krempel zum Schrott bringt. (wobei die <Wifi7 natürlich noch könnten)

Das hat auch nichts mit SDN zu tun.

Des Weiteren ist IEEE 802.11be für Privatanwendungen nicht der game changer. IEEE 802.11be zielt auf Business und ganz konkret sogar auf IOT im industriellen Maßstab. Hier geht es um eine Positionierung gegen private 5G Netze. Und solange man @home keine 100k IOT-Geräte hat, nutzt man davon auch recht wenig.

Das, was man heute an IEEE 802.11be Geräte kaufen kann, sind alles erweiterte Studien, wenn man so will.
Das sind alles keine Wifi 7 Geräte, sondern Wifi 7 draft. Hat nur keiner den Arsch in der Hose das ranzuschreiben. Denn der uninformierte Kunde soll kaufen und nicht hinterfragen. Man will so schnell wie möglich die Geräte aus der Entwicklung in den Verkauf bringen, das ist der Grund, warum es die Geräte gibt und warum die auch so gepusht werden.

In der Industrie, die eigentliche Zielgruppe von IEEE 802.11be, zuckt da im Moment keiner. Das Thema kocht auch Sparflamme, zumindest bei den Anwendern.



[fdiskc2000]

Moin, das Board ist über Ebay wieder für 44,99€ (inkl. Gutschein) zu bekommen:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de



[wddn]

Stromverbtrauchsmessung MC12-LE0 (Sound und Parallel port disabled) mit 4650G (Eco Mode), 2x16GB Kingston ECC, 1TB Samsung 970 Evo, boxed AMD Kuehler, PSU HEC-300FB-2RK (80+ Bronze)
Proxmox OS (powersave governor) geladen ohne VMs

Setup wie oben:
17.8W

Mit Intel 1000 Pro PT dual 1Gbit NIC
18.7W (+1.1W)

Mit Intel X520-DA2 (dual 10Gbit SFP+)
22.1W (+4.3W)

Mit Intel X550-T2 (dual 10Gbit RJ45)
22.4W (+4.6W)

gemessen mit Tasmota Smart plug und zusaetzlich analogem Messgeraet.

Ich muss mal ein parr Test VMs installieren und schauen



[BobbyD]

(Sound und Parallel port disabled)

Was meinst Du eigentlich damit? Das Board hat doch keinen Soudchip.



[techsolo12]

Möchte mal kurz eure Meinung hören:
Asrock Rack X570D4U gegen dieses Board mit Adapter auf 2x 4x NVMe und 1x 8 PCIe Adapter durch tauschen?
Brauche den X570 Chip eigentlich nicht und Asrock Rack supportet nur bis 2666 MHz mit aktueller UEFI Version.



[BobbyD]

Mein erstes Mal Bifurcation und die Ali-Karte für 10€ inkl. scheint ihren Dienst klaglos zu verrichten.

Auf jeder Seite eine Crucial SSD und oben die Asus 10G-Karte. Dass es nur PCIe 3.0 ist, liegt an meiner APU und stört mich nicht.



[wddn]

Was meinst Du eigentlich damit? Das Board hat doch keinen Soudchip.

Unter
Advanced/AMD CBS/NBIO/Audio Configuration
NB Azalia

Keine Ahnung ob dies einen Effekt hat, da kein Sound-Ausgang

Stromverbrauch Update:
Auch unter TrueNAS Scale werden mir idle Werte von <17W angezeigt (eigentlich 34W, aber mit einem HBA Controller (7W) und 9x 500GB SATA SSDs)



[Eifelaner]

Mein erstes Mal Bifurcation und die Ali-Karte für 10€ inkl. scheint ihren Dienst klaglos zu verrichten.

Auf jeder Seite eine Crucial SSD und oben die Asus 10G-Karte. Dass es nur PCIe 3.0 ist, liegt an meiner APU und stört mich nicht.

Hast du einen Link zu der Karte?



[BobbyD]

Hast du einen Link zu der Karte?

Die Karte wird von vielen "Ali-Händlern" angeboten, meiner hat den Preis inzwischen auf 15€ angehoben, andere sind dafür billiger geworden. Ein Link ist also nicht sonderlich zielführend. Und im Grunde genommen ist das ein no-brainer, egal ob nun für 10€ oder 15€, insbesondere für unser Board hier. Aber bitte bedenken, full height Blenden lassen sich so nicht in einem Gehäuse einbauen und half height sind noch etwas zu hoch, um sie festschrauben zu können.



[ebniv]

Hast du einen Link zu der Karte?

Ich habe eine ähnliche oder sogar die gleiche bestellt über ebay am 14.02., die Lieferung ist für morgen angekündigt per DHL.

PCIe Splitter Adapter Card NVME Expansion Riser Card 8+4+4Hyper Ultra Quad VR<G< | eBay

Entdecken Sie PCIe Splitter Adapter Card NVME Expansion Riser Card 8+4+4Hyper Ultra Quad VR<G< in der groÃen Auswahl bei eBay. Kostenlose Lieferung für viele Artikel!

www.ebay.de

Zum testen komme ich erstmal nicht, aber ein Foto zum Vergleich mit @BobbyD s Karte könnte ich hochladen.
Mir ist ebay irgendwie vertrauenswürdiger als Ali



[BobbyD]

Ich hab mal schnell ein Foto gemacht mit einer half height Blende.

Man sieht, dass nur ein kleines Stück fehlt. Würde ich wohl einfach mit einer Schraubenmutter ausgleichen.

Edit: Etwas mehr brauchte es dann doch, dafür sitzt es jetzt bombenfest.



[wddn]

Stromverbtrauchsmessung MC12-LE0 (Sound und Parallel port disabled) mit 4650G (Eco Mode), 2x16GB Kingston ECC, 1TB Samsung 970 Evo, boxed AMD Kuehler, PSU HEC-300FB-2RK (80+ Bronze)
Proxmox OS (powersave governor) geladen ohne VMs

Setup wie oben:
17.8W

Mit Intel 1000 Pro PT dual 1Gbit NIC
18.7W (+1.1W)

Mit Intel X520-DA2 (dual 10Gbit SFP+)
22.1W (+4.3W)

Mit Intel X550-T2 (dual 10Gbit RJ45)
22.4W (+4.6W)

gemessen mit Tasmota Smart plug und zusaetzlich analogem Messgeraet.

Ich muss mal ein parr Test VMs installieren und schauen

Mit TrueNAS Scale (24.04 Beta) komme ich im idle sogar noch 1W tiefer auf 16.3W
wenn ich mir powertop anschaue, sehe ich das alle items als "good" deklariert sind - sogar ohne Autotune - trotzdem nur max C3

Anhang anzeigen IMG_3338.jpeg



[Trambahner]

Möchte mal kurz eure Meinung hören:
Asrock Rack X570D4U gegen dieses Board mit Adapter auf 2x 4x NVMe und 1x 8 PCIe Adapter durch tauschen?
Brauche den X570 Chip eigentlich nicht und Asrock Rack supportet nur bis 2666 MHz mit aktueller UEFI Version.

Das X570D4U kann problemfrei Vollbestückung (4x32GB ) @ 3200 MT/s, solang der Speichercontroller in der jeweilige CPU das mitmacht. Du brauchst aber Speicher, der das bei 1,2V kann. Das X570D4U kann den Speicher nicht mit den XMP-üblichen 1,35V versorgen, auch wenn es im Bios einstellbar scheint; die Einstellung wird ignoriert.



[AliManali]

Bei Half Hight Blenden muss man wohl generell unten fest schrauben statt oben, wusste ich nicht, da bisher nicht benutzt.

Ne, bei einem Gehäuse was half height Blenden will, schraubt man die auch von oben an. Genauso wie die full height.



[BobbyD]

schraubt man die auch von oben an. Genauso wie die full height.

Die half height Blende, die Asus mit in den Karton gepackt hatte, ist nach unten statt nach oben, wie man auch auf den Bildern sehen kann. Ist aber eh egal, solange direkt darunter nichts drinsteckt.

Edit: Bei meinem HBA-Controller ebenfalls, also ganz zufällig wird das nicht sein.

Edit2: Bei half height sind die Schraublöcher eindeutig unten statt oben.

Edit3: Hoffe, es sind nun alle Klarheiten beseitigt. 😉



[techsolo12]

Das X570D4U kann problemfrei Vollbestückung (4x32GB ) @ 3200 MT/s, solang der Speichercontroller in der jeweilige CPU das mitmacht. Du brauchst aber Speicher, der das bei 1,2V kann. Das X570D4U kann den Speicher nicht mit den XMP-üblichen 1,35V versorgen, auch wenn es im Bios einstellbar scheint; die Einstellung wird ignoriert.

Mit der UEFI Version 1.20 ist das tatsächlich möglich. Mit der Version 1.50 ist das nicht mehr möglich, da das UEFI ab dort eingreift und auf "default settings" zurück stellt. Zumindest ist das das Ergebnis von meinen zwei Boards mit 2x 3900X und 3x 5900X. Wenn du andere Ergebnisse auf der Version hast bin ich offen. Und ja, der RAM steht auf der QVL, sind identische Module und CMOS Clear ist auch schon probiert worden.



[bbott]

Steht bei der APU die iGPU für en- bzw. deconding, OpenCL etc. zur Verfügung? Leider ist kein HDMI/ DP Anschluss vorhanden, ist aber kein Beinbruch. Derzeit wollte ich eigentlich eine APU, aber wenn das alles nicht nutzbar ist werde ich eine CPU in Betracht ziehen. Dann Spricht nur noch der hohe Idleverbrach gegen die CPU.



[wddn]

Steht bei der APU die iGPU für en- bzw. deconding, OpenCL etc. zur Verfügung?

Aktuell nicht möglich, da iGPU Aktivierung im BIOS (F11 & F13) dazu führt das das Board nicht mehr bootet…



[hans-peter1909]

Nabend, ich hab heute alle komponen bekommen.
Hab das Mainboard bestückt und in mein vorheriges Gehäuse gebaut.
BMC und BIOS Update lief ohne Probleme durch.
Aber jetzt komme ich nicht weiter.
Über das BMC hab ich versucht die Lüfter anzupassen, jedoch passiert da gar nichts.

Dann habe ich versucht mein Unraid vom Stick zu booten, hab auch die Boot Option über das Web BIOS eingestellt aber es bootet scheinbar nicht durch, zumindest kann ich meine 2te IP im Router sehen.

Muss man für die erste Einrichtung einen Monitor anschließen?

Scheinbar sieht man auch nicht alle Optionen über das Web BIOS.



[BobbyD]

dazu führt das das Board nicht mehr bootet…

Hast Du alle Optionen getestet? Hab gerade nur 'ne quasi-APU (ohne Grafik) zum Testen drin, den Ryzen 5500. Zumindest bootet das System durch.

Interessanterweise wird mir aktuell keine BMC-Grafikkarte angezeigt, der Fernzugriff funktioniert trotzdem.



[wddn]

Hast Du alle Optionen getestet? Hab gerade nur 'ne quasi-APU (ohne Grafik) zum Testen drin, den Ryzen 5500. Zumindest bootet das System durch.
Anhang anzeigen 973296
Interessanterweise wird mir aktuell keine BMC-Grafikkarte angezeigt, der Fernzugriff funktioniert trotzdem.

Ja, alle Optionen getestet:

Default BIOS value: iGPU disabled - boots without iGPU

Auto: once I press F10 to save -> switches back to iGPU disabled but boots up

UMA Auto: does not boot any more -> clear CMOS

UMA specified: does not boot any more -> clear CMOS

UMA game optimized: does not boot any more -> clear CMOS

Interessanterweise bootet bei dir das Board mit UMA Auto…

Gerade getestet:
Auto mit disabled GPU translation cache… - bootet aber keine iGPU sichtbar (mit lspci geschaut)
UMA Auto mit disabled GPU translation cache… - bootet nicht mehr



[hans-peter1909]

Kann es sein, dass das Board nur pwm Lüfter steuern kann ?
Ich kriegen die 3Pin Lüfter nicht gesteuert.



[Trambahner]

Mit der UEFI Version 1.20 ist das tatsächlich möglich. Mit der Version 1.50 ist das nicht mehr möglich, da das UEFI ab dort eingreift und auf "default settings" zurück stellt. Zumindest ist das das Ergebnis von meinen zwei Boards mit 2x 3900X und 3x 5900X. Wenn du andere Ergebnisse auf der Version hast bin ich offen. Und ja, der RAM steht auf der QVL, sind identische Module und CMOS Clear ist auch schon probiert worden.

Ich sollte die 1.40 (8/12/2021) drauf haben ; ich hab ja das -2L2T (also mit 2xIntel 10G).
Das entspräche vom Datum dem 1.20 bei der 1G-Variante.

Danke für die Info! Dann werd ich von der 2T2L 1.70-Version erstmal weiterhin schön die Finger lassen.
Als Ram hab ich btw die 3200CL22 Kingston mit den Micron E-Die drauf (KSM32ED8/32ME)



[sch4kal]

Als Ram hab ich btw die 3200CL22 Kingston mit den Micron E-Die drauf (KSM32ED8/32ME)

Die Micron E-Die stehen ja auch auf der QVL, sind leider aktuell nirgends zu bekommen. Versuch ichs mal mit SK-Hynix C-Die.
