[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM

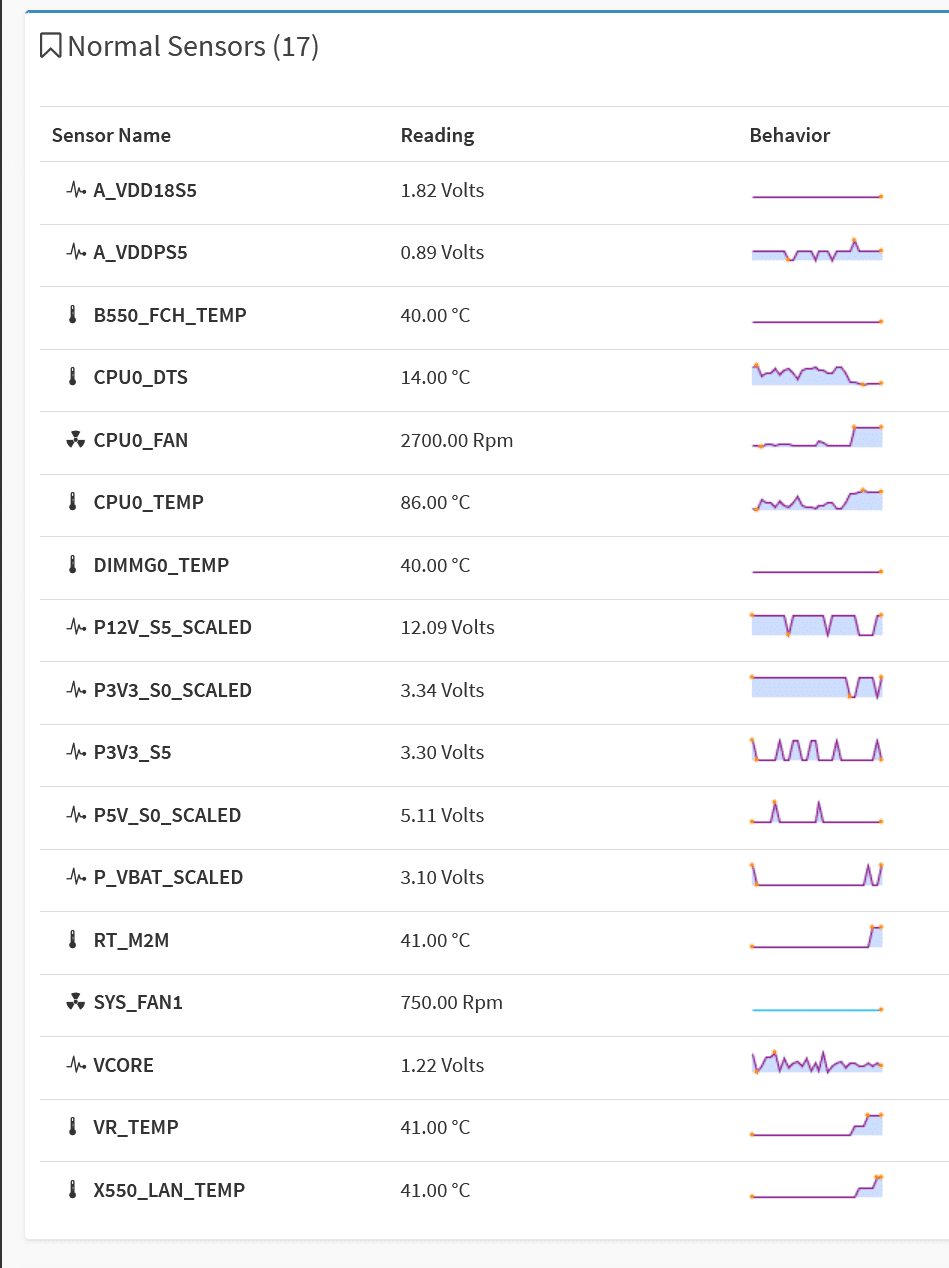

    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)

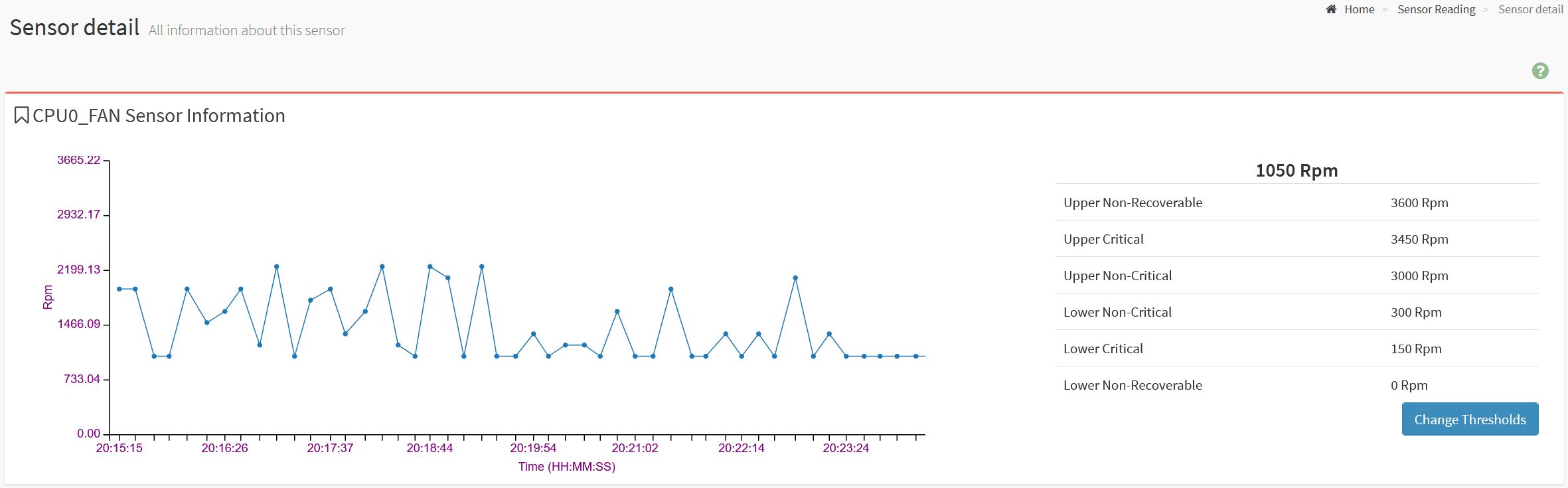

    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

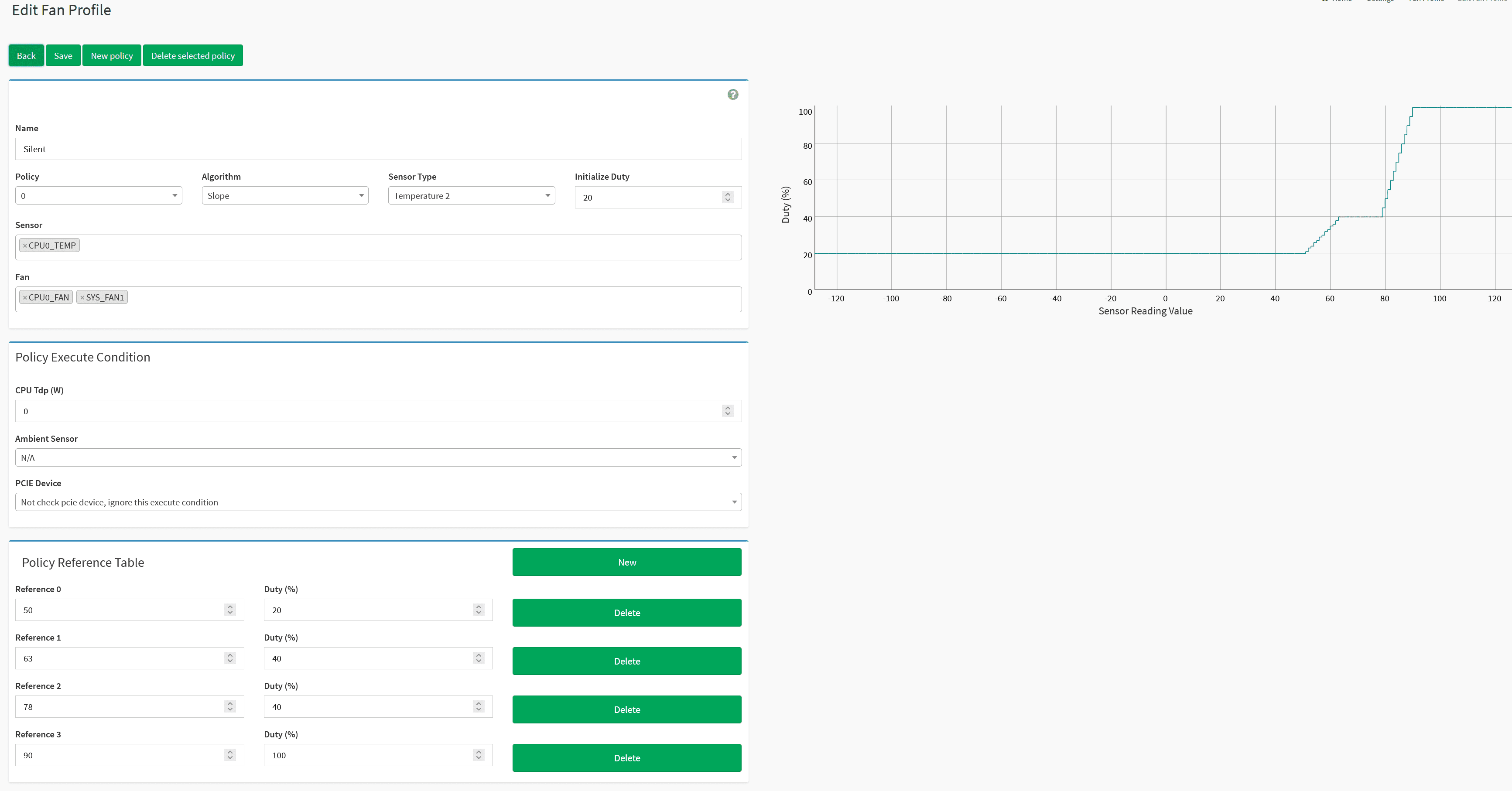

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
Hi.
Ich versuche gerade eine Nvidia Quadro P400 zum laufen zu bekommen. Die Karte wurde eigentlich vor Versand nochmal getestet - bei mir wird sie gar nicht erkannt. Auch der Lüfter läuft nicht an.
Habt ihr ggf. noch ne Idee bzgl. Bios EInstellung etc was ggf. verhindert das die Karte überhaupt läuft?
Grüße

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
im Bios hast Du bei der Grafik als Priorität "PEG/PCIe/extern" (oder wie das bei diesem Board genau heisst). eingestellt?
Ansonsten halt die P400 in einem anderen Board sicherheitshalber gegentesten.

Generell läuft sie natürlich in einem B550 (oder auch im X570D4U z.B.) Hab selber ne P400 als Bastelreserve bzw. für VM-Passthrough bei Bedarf.

bei mir wird sie gar nicht erkannt. Auch der Lüfter läuft nicht an.
Das ist leider schlecht, denn da gibt es eigentlich nichts einzustellen. Karte rein, Kabel einstecken und sie sollte irgendwann ein Bild anzeigen.
Habs gerade mit einer P400 in beiden Slots ausprobiert.
Dass der Lüfter gar nicht dreht spricht eher für eine defekte Karte. Kannst du die mal in einem anderen Board testen?

Hat schon mal jemand so einen PCI-E to 4 Ports SFF-8643 U.2 NVME Adapter in den Fingern gehabt? (Link)

Ja. Allerdings nur mit PCIE 3.0. Da funktioniert das prima (wenn das Board x4x4x4x4 kann). Bei PCIE 4.0 könnte ich mir vorstellen dass es Probleme gibt, insbesondere bei schlechten / zu langen Kabeln. Der Adapter hat keinerlei Retimer oder ReDriver an Board, die will man aber bei PCIE 4.0.

Ah okay, danke! Hast Du einen Link für so einen 4-fach-Adapter? Muss auch nicht über Aliexpress sein.

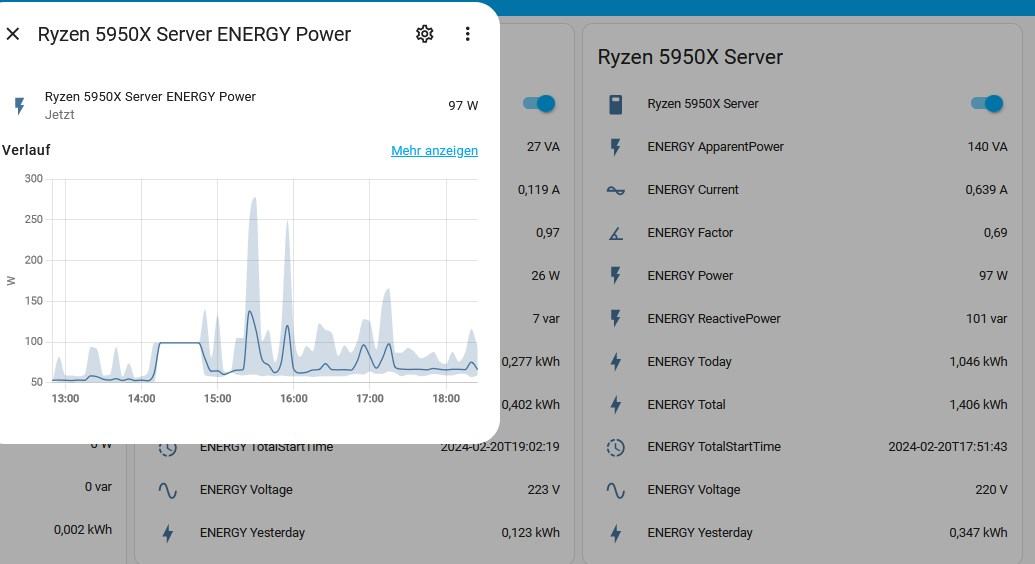

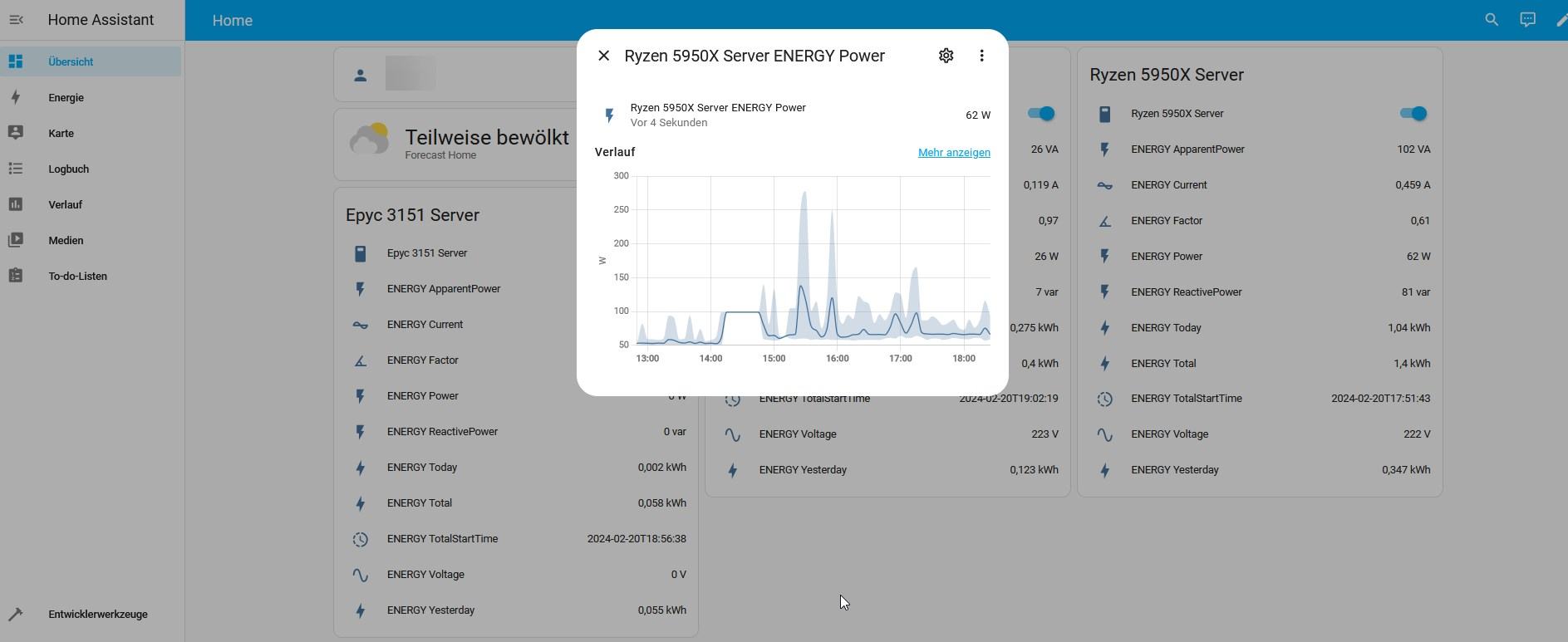

So, habe heute den 5900X gegen einen 5950X getauscht. Idle Verbrauch auf 64 Watt gestiegen, habe aber auch noch eine Grafikkarte eingebaut.
Den 5900X sende ich zurück, System war ja paar mal abgekackt, mit dem 5950X läuft es bis jetzt Stabil. In Jellyfin mit HW Video Transcode: Max Verbrauch um die 100 Watt. Davor mit CPU Transcode 270 Watt.


Anhänge

  • firefox_OwN20tNG5C.jpg
    79 KB · Aufrufe: 125

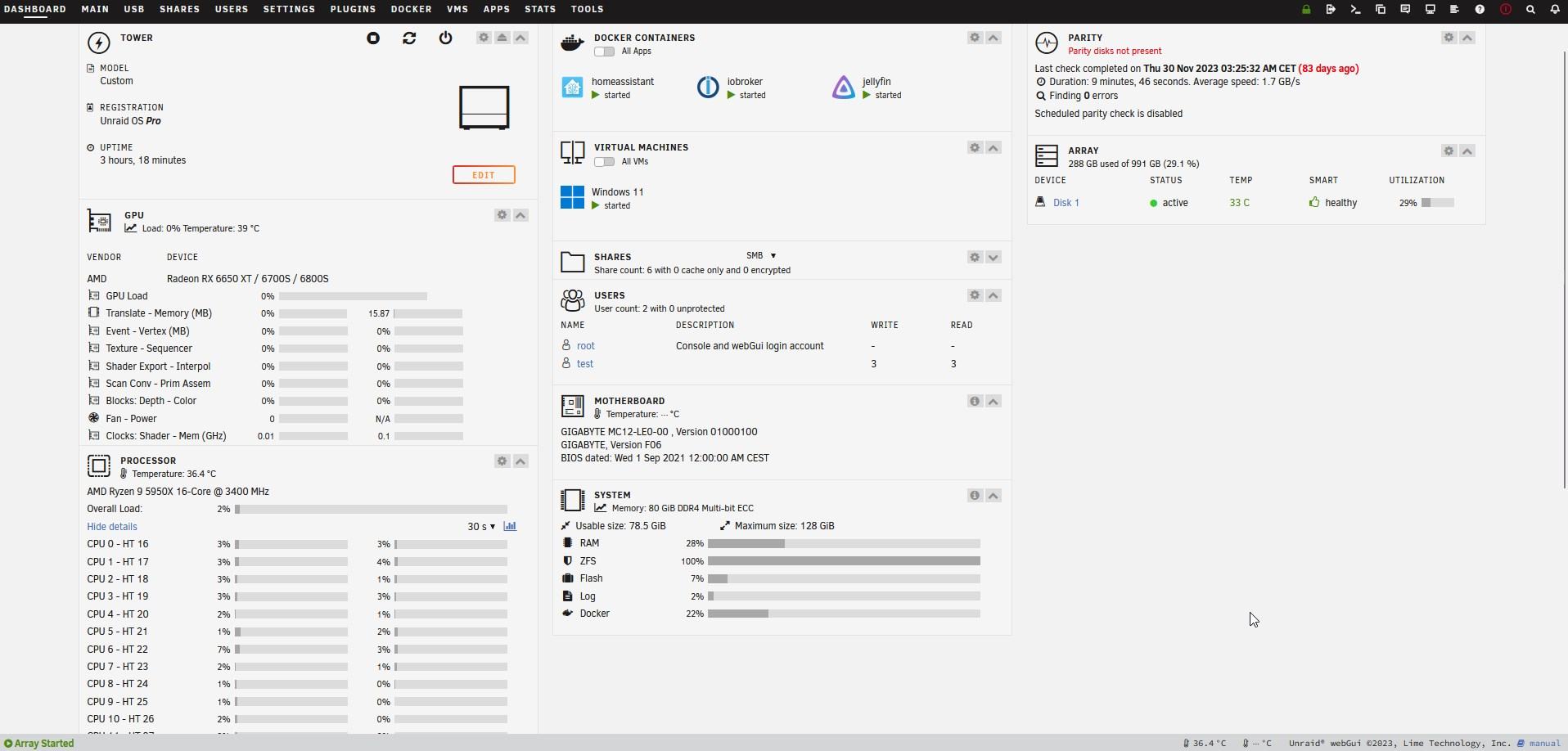

  • firefox_MLDGAVKpWb.jpg
    126,7 KB · Aufrufe: 116
  • HW Transcode verbrauch.jpg
    HW Transcode verbrauch.jpg
    45,6 KB · Aufrufe: 122

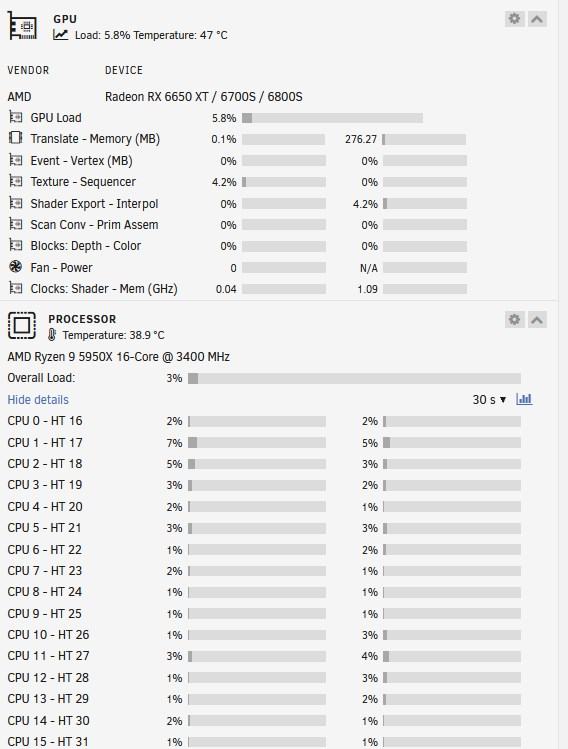

  • HW Trancode Auslastung.jpg
    HW Trancode Auslastung.jpg
    47,8 KB · Aufrufe: 123
Zuletzt bearbeitet:
Ist es im UEFI (F11) möglich den RAM Takt einzustellen? Irgendwie wird dieser bei mir nie angenommen und eine Erhöhrung der Spannung scheint auch nicht zu greifen. So läuft mein UDIMM nonECC nur mit 2400MHz anstelle der möglichen 3200MHz.

Ist es im UEFI (F11) möglich den RAM Takt einzustellen? Irgendwie wird dieser bei mir nie angenommen und eine Erhöhrung der Spannung scheint auch nicht zu greifen. So läuft mein UDIMM nonECC nur mit 2400MHz anstelle der möglichen 3200MHz.

Sollte gehen, habe aber nichts verändert. Laufen alle mit 2666 Mhz. Als Server reicht mir das auch.
Beitrag automatisch zusammengeführt:

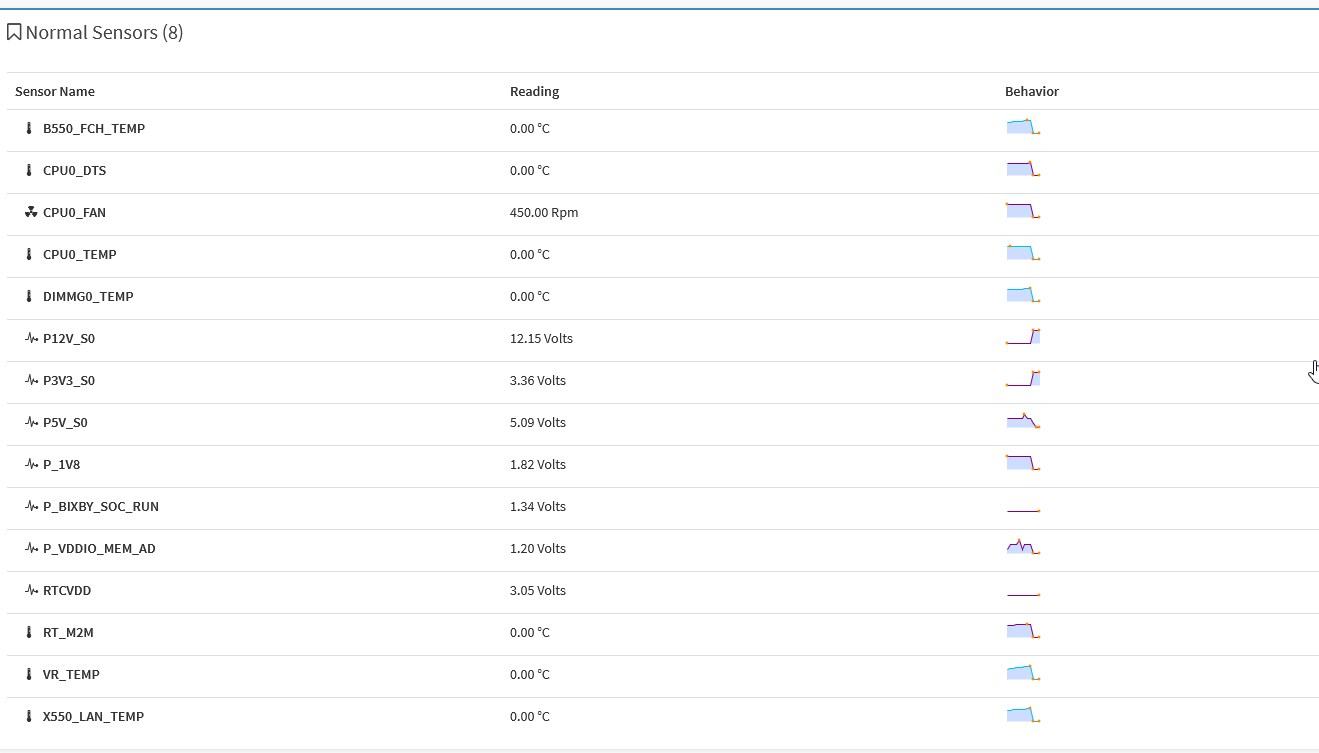

Edit: System ist gerade wieder abgeschmiert, an der CPU lag es wohl eher nicht... :cry:


Anhänge

  • Board schmiert ab, ipmi 0c.jpg
    Board schmiert ab, ipmi 0c.jpg
    51,3 KB · Aufrufe: 102
Zuletzt bearbeitet:
Ah okay, danke! Hast Du einen Link für so einen 4-fach-Adapter? Muss auch nicht über Aliexpress sein.
Ich hab die bei Ali gekauft, einfach den Händler der am günstigsten ist.
Der hier könnte sogar einen Retimer drauf haben, soll explizit PCIE 4.0 sein. Ich hatte den Vorgänger.
Just found this amazing item on AliExpress. 4.0 PCI-E X16 to 4 Ports SFF-8643 U.2 NVME Expansion Adapter Card Support SSF 8643 to SFF-8639 SSD

Kann es sein, dass das Board nur pwm Lüfter steuern kann ?
Ich kriegen die 3Pin Lüfter nicht gesteuert.
Nein.
Hatte bei start 480rpm.
Gestern warens 600rpm und jetzt sinds bei 750rpm.

Also er steuert tatsächlich was.
allerdings konnte ich ihn auch noch nicht korrekt einstellen -.-

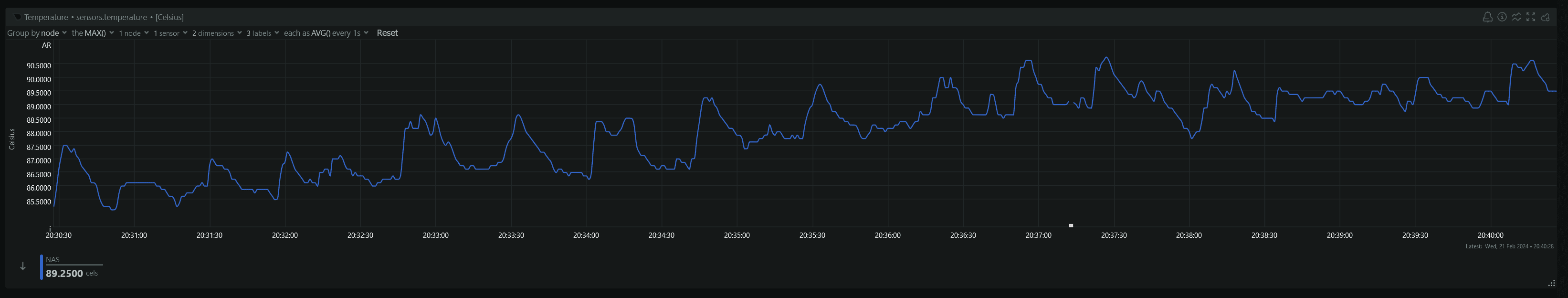

Hat wer nen Trick um CPU Besser zu steuern?
scheiss AMD CPu's haben ja neu auch extreme heat peaks.

da hört man CPU Lüfter mal wieder kurz hocheulen.
Aber ausser CPU0_Temp steigt da nix wirklich...


Mein versuch ist nun ne abflache in der Mitte der Temperatur hinzustellen. zwischen 64 und 77°C was so standard temp im idle ist.



Das CPU fan konstant bleibt.


aber den 3Pin Sys Fan interessiert das alles nicht xD



übrigens, wie funktioniert das beim Throttling bei AM4 CPU's und Server Boards?

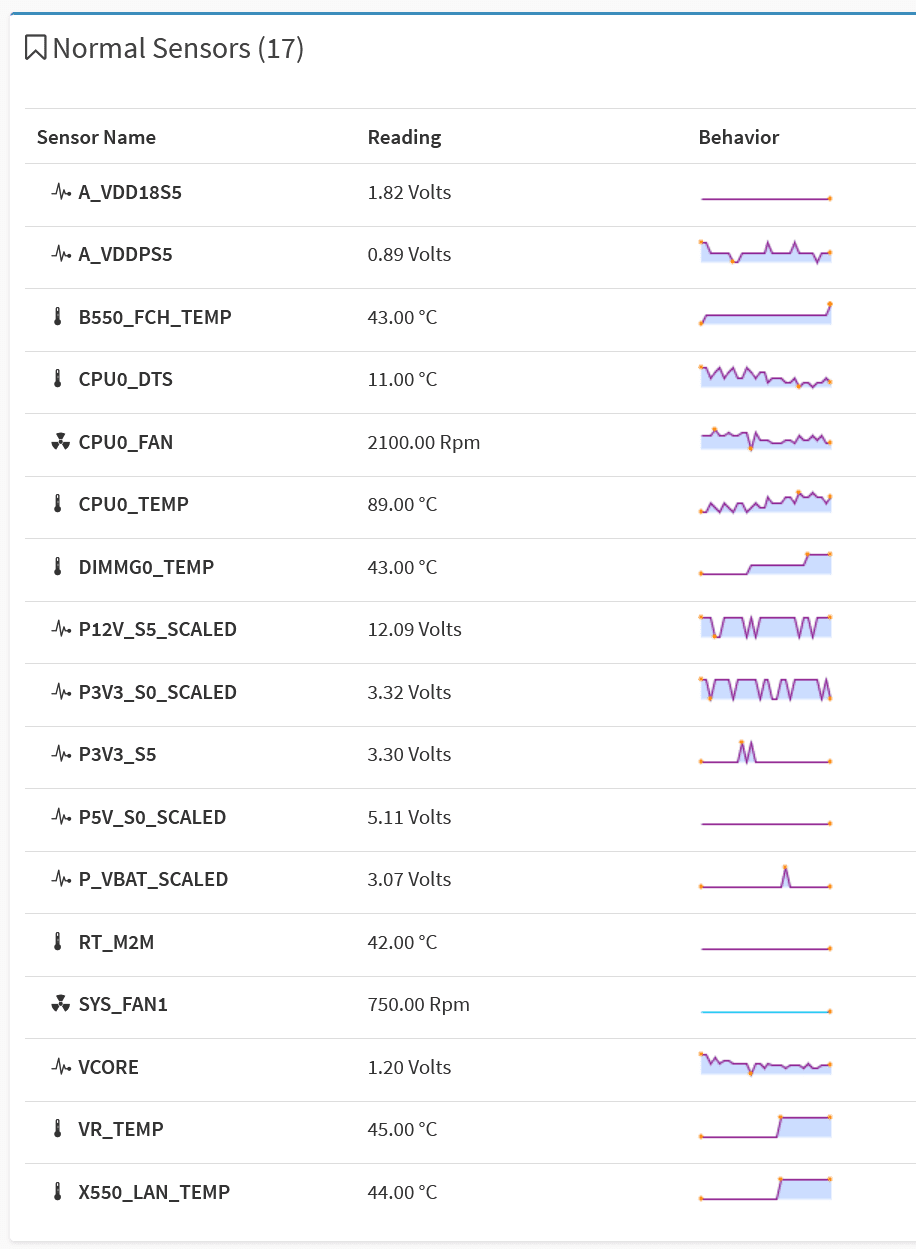

wenn ich Maximum CPU Fan auf 60% einstelle dreht er noch mit 2100rpm (sehr schön ruhig) wird aber mit 89°C nur 2-3° heisser.
Frisst immernoch 115W aus der Steckdose wie vorher und CPU freq scheint immernoch 3500Mhz zu sein.
Haldi@NAS:~$ cat /sys/devices/system/cpu/cpu0/cpufreq/cpuinfo_max_freq
3500000

Throttled der Performance oder nicht?


Temperatur mässig sind ja 90°C nicht so das Problem oder?

Zuletzt bearbeitet:
Ist es im UEFI (F11) möglich den RAM Takt einzustellen? Irgendwie wird dieser bei mir nie angenommen und eine Erhöhrung der Spannung scheint auch nicht zu greifen. So läuft mein UDIMM nonECC nur mit 2400MHz anstelle der möglichen 3200MHz.
ist doch bekannt.

Das board gibt nur 1,2V

Ram, der laut XMP 1,35V für 3200 braucht, läuft auf 1,2V dann nur mit den SPD Werten.

Ist doch bereits auf seite 1-3 irgendwo erwähnt, dass man RAM kaufen soll, der die gewünschte Geschwindigkeit mit 1,2V erreicht.

Hat schon mal jemand so einen PCI-E to 4 Ports SFF-8643 U.2 NVME Adapter in den Fingern gehabt? (Link)
Rüttelst einmal am Kabel, wirft dir die SSD direkt IO-Fehler um die Ohren.
Nicht empfehlenswert für PCIe 4.0 Links.

Ich habe mir für das Board 4x 32GB Kingston KSM32ED8/32HC Speichermodule organisiert. Als Prozessor ist ein Ryzen 5 Pro 4650g verbaut. Egal wie ich die Speichermodule stecke, es werden immer nur 64GB in Slot A0 und A1 erkannt. Wenn ich nur 2 Module in B0 und B1 stecke erkennt er mir in der RMI den Speicher auch in A0 und A1, bringt aber kein Bild und bootet entspr. nicht.
Soweit ich das verstanden habe ist ja das Board der Limitierende Faktor was die Speichermenge angeht und da sollten 128GB unterstütz werden.
Im Slot A0 und A1 funktioniert auch jedes Speichermodul, einen Defekt der Module schliesse ich daher aus.
Irgendwelche Ideen?

Zuletzt bearbeitet:
ist doch bekannt.

Das board gibt nur 1,2V

Ram, der laut XMP 1,35V für 3200 braucht, läuft auf 1,2V dann nur mit den SPD Werten.

Ist doch bereits auf seite 1-3 irgendwo erwähnt, dass man RAM kaufen soll, der die gewünschte Geschwindigkeit mit 1,2V erreicht.
Danke, aber die Info steht leider nicht auf Seite 1-3 und auch sonst konnte ich hier keine passende Stelle außerhalb der ECC-Diskussion finden.

Mom, ich suche ma, hab das letztens erst gelesen , weil ich auch in der Beschaffung bin...

edit: folgt
Beitrag automatisch zusammengeführt:

@ 3200 MT/s, solang der Speichercontroller in der jeweilige CPU das mitmacht. Du brauchst aber Speicher, der das bei 1,2V kann.

Die Board, weil ja Server, haben keine Versorgung für 1,35V und können das auch nicht, die Einstellung für mehr Volt wird ignoriert.

Zuletzt bearbeitet:
Hallo zusammen,
hier ein paar finds zu diesem Board. Bios Update erst F06 dann F11 aufspielen vie IPMI dann geht es. Ich selbst habe so meinen 5600G zum laufen bekommen.

Hat jemand es geschafft mit dem Board zu Undervolten? Wenn ja wie?

Funktioniert bei euch Spindown in Truenas?

Das würde mich auch interessieren. Einstellung dafür ist ja vorhanden, nur habe ich keine Ahnung was ich da eintragen sollte.

Warum eigentlich ein 5600G, wenn der kein ECC kann und die APU bei dem Board (leider) eh nutzlos ist?


Hm, ist F06 nicht die ursprüngliche Version?
Warum also nochmal aufspielen?

Der G ist nur eine Übergangslösung.

Mein Board war F03 am Anfang wenn ich mich recht erinner. So oder So ging direktes aufspielen von F11 nicht. Nach aufspielen von F06 ging es.

Ok, jetzt klingelts. Da war doch die Diskussion ob mit F6 nicht irgendwas aktualisiert wird, was sonst fehlt. Muss ich für alle Fälle im Hinterkopf behalten.
Bei mir hat F03-> F11 Update über IPMI Remote erst nach erfolgreichen IPMI Update (incl. Spannung für ein paar Minuten kappen) geklappt.
IPMI remote Update hat wiederum nur mit der empfohlenen Minimalbestückung funktioniert (zwei Boards getestet)🤦‍♂️
Aber das IPMI ist bei dem Board richtig geil :bigok:

Test und Verbrauchsmessungen im IDLE zu folgenden Beiträgen. Die Artikel von Ali und ebay scheinen 100% identisch zu sein:

Mein erstes Mal Bifurcation und die Ali-Karte für 10€ inkl. scheint ihren Dienst klaglos zu verrichten. :-)

Ich habe eine ähnliche oder sogar die gleiche bestellt über ebay am 14.02., die Lieferung ist für morgen angekündigt per DHL.
Zum testen komme ich erstmal nicht, aber ein Foto zum Vergleich mit @BobbyD s Karte könnte ich hochladen.
Mir ist ebay irgendwie vertrauenswürdiger als Ali

Im BIOS habe ich x4x4x4x4 Mode im BIOS eingestellt. Vorher war nur eine NVME erkennbar. Ein 8x PCIe Device habe ich leider nicht zum testen. x8x4x4 wollte nur eine NVME erkennen, 4x4x8 habe ich nicht getestet.

ohne Lüfter OHNE vga​
Mit / (ohne VGA)​
Beschreibung​
CPU
MB​
NT​
RAM​
OS​
Boot​
sontst.​
20-21​
28-29 / (21-22)​
Gigabyte & AMD Kühler & LAN1​
5600x​
MC12-LEO​
SP10-400W​
2x32GB​
Xubuntu 21.04​
SSD SP600 32GB​
21-22​
30-31 / (21-22)​
„​
„​
„​
„​
4x32GB​
„​
SSD SP600 32GB​
24​
31-32 / (24-25)​
„​
„​
„​
„​
2x32GB​
Xubuntu 22.04​
SSD SP600 32GB​
Pcie Bitfurcation Karte, 2x SM861 512GB​
25-26​
26​
„​
„​
„​
„​
2x32GB​
„​
SSD SP600 32GB​
Pcie Bitfurcation Karte, 2x SM861 512GB, 1 PCIe PM981 500GB​
-​
alle SSDs erkannt​
„​
„​
„​
„​
2x32GB​
Windows 10​
850 evo 250 GB​
Pcie Bitfurcation Karte, 2x SM861 512GB, 1 PCIe PM981 500GB​

Mein Board ist heute angekommen.
Ich möchte meinen alten 5600x einfach weiter nutzen und home assistant, nas cloud und paar andere Sachen zum spielen haben.
Theoretisch reichen da 16gb normaler RAM? Oder doch unbuffered ecc?
Gibt's da nen geheimtip?

Ich habe mal eine Frage zum PCIe passthrough: Bei "unserem" schönen board hier sind SATA, SSD, Aspeed GPU und ETH controller in iommugroup 12 (Ryzen 5 5600)
Q: Heißt das automatisch, dass man den SATA controller NICHT als PCIe device durchreichen (passthrough) kann?


root@pve:~# pvesh get /nodes/pve/hardware/pci --pci-class-blacklist ""
┌──────────┬────────┬──────────────┬────────────┬────────┬─────────────────────────────────────────────────────────┬──────┬
│ class │ device │ id │ iommugroup │ vendor │ device_name │ mdev │ subsystem_device │ subsystem_device_name │ subsystem
╞══════════╪════════╪══════════════╪════════════╪════════╪═════════════════════════════════════════════════════════╪══════╪
│ 0x010601 │ 0x43eb │ 0000:01:00.1 │ 12 │ 0x1022 │ 500 Series Chipset SATA Controller │ │ 0x1000 │ │ 0x1458
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼
│ 0x010802 │ 0x2263 │ 0000:05:00.0 │ 12 │ 0x126f │ SM2263EN/SM2263XT SSD Controller │ │ 0x2263 │ │ 0x126f
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼
│ 0x020000 │ 0x1533 │ 0000:06:00.0 │ 12 │ 0x8086 │ I210 Gigabit Network Connection │ │ 0x1000 │ │ 0x1458
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼
│ 0x020000 │ 0x1533 │ 0000:07:00.0 │ 12 │ 0x8086 │ I210 Gigabit Network Connection │ │ 0x1000 │ │ 0x1458
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼
│ 0x030000 │ 0x2000 │ 0000:04:00.0 │ 12 │ 0x1a03 │ ASPEED Graphics Family │ │ 0x1000 │ │ 0x1458
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼
│ 0x040300 │ 0x1487 │ 0000:09:00.4 │ 17 │ 0x1022 │ Starship/Matisse HD Audio Controller │ │ 0xfa16 │ │ 0x1458
├──────────┼────────┼──────────────┼────────────┼────────┼─────────────────────────────────────────────────────────┼──────┼

...


Ich vermute aktuell mal, dass es nicht geht und habe daher mich ein wenig mit HBAs auseinandergesetzt. Die ganzen am Gebrauchtmarkt angebotenen LSI-basierten Boards überfordern mich leicht wegen deren so ähnlichen Bezeichnungen...

Q: Habt ihr "geheimtips", was Preis/Leistung unter besonderer Berücksichtigung von "wenig Schmerzen" betrifft? Hohe Leistung brauche ich eigentlich nicht. Ein paar W weniger sind mir wichtiger :)

Kommt drauf an. Du kannst auch einzelne Geräte durchreichen. Heißt: Jede Platte separat (Bei Proxmox zum Beispiel: qm set VM-Nummer -scsi1 /dev/disk/by-id/Plattenname_....).
Nicht so schick wie den Controller zu nehmen, aber möglich.

Sollte gehen, habe aber nichts verändert. Laufen alle mit 2666 Mhz. Als Server reicht mir das auch.
Beitrag automatisch zusammengeführt:

Edit: System ist gerade wieder abgeschmiert, an der CPU lag es wohl eher nicht... :cry:
War bei mir auch mit dem 5950X und 5 Minuten Prime bzw. Cinebench.
Lösung: das BIOS und IPMI vom Support aus diesem Thread und TopBlower-Kühler für die Spannungswandler.

Edit: System ist gerade wieder abgeschmiert, an der CPU lag es wohl eher nicht... :cry:
Memtest86 schon gemacht?
Anderes Netzteil schon gemacht?
CoreCycler Test schon gemacht?
Temperatur mässig sind ja 90°C nicht so das Problem oder?
Naja, sind diese "unteren" 85°C echt die untere Temperatur, die du hast, oder zeigt der Graph nur Lastbetrieb?
Is schon heiß irgendwie, hab jetzt nicht gesehen, welche CPU das ist.
Mein versuch ist nun ne abflache in der Mitte der Temperatur hinzustellen. zwischen 64 und 77°C was so standard temp im idle ist.
Was ist denn "idle"? Gleiche Fragen wie oben, was für Software läuft, welche CPU? Klingt irgendwie viel.
Theoretisch reichen da 16gb normaler RAM? Oder doch unbuffered ecc?
Ja, wenn du ihn hast, klar.
Wenn du welchen kaufen musst, würd ich ECC kaufen. 16 reichen wohl, ich würd aber direkt 32 kaufen, die Verlockung sich mal spontan eine VM zusammenzuschustern für irgendwas, ist irgendwann doch groß, wenn die Möglichkeit besteht... haben ist ja besser als brauchen.
Aber ja, 16gb normaler reicht natürlich.

So, ich wollte auch mal mitspielen... ;) Dies ist tatsächlich meine erste AMD Plattform. Anscheinend soweit Glück gehabt, BIOS und BMC Updates ohne Probleme, mit R5 3600 und günstig geschossenem 32GB RAM Kingston KTH-PL432E/32G in Slot A1.

Jetzt hab ich mal probehalber auf einer Intel Sata an Port0 Windows 11 installiert und die erste AMD-Laien Frage: warum taktet die CPU nie richtig runter? Selbst im Idle zeigt der Taskmanager immer 3.68 bis 3.69 GHz an. Ist das ein "Feature" des Boards, weil Server, oder normal bei allen Ryzens? Von Intel CPUs, auch auf Server Hardware, kenn ich das anders, da gehts ganz schnell runter auf unter 1GHz.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
