[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp

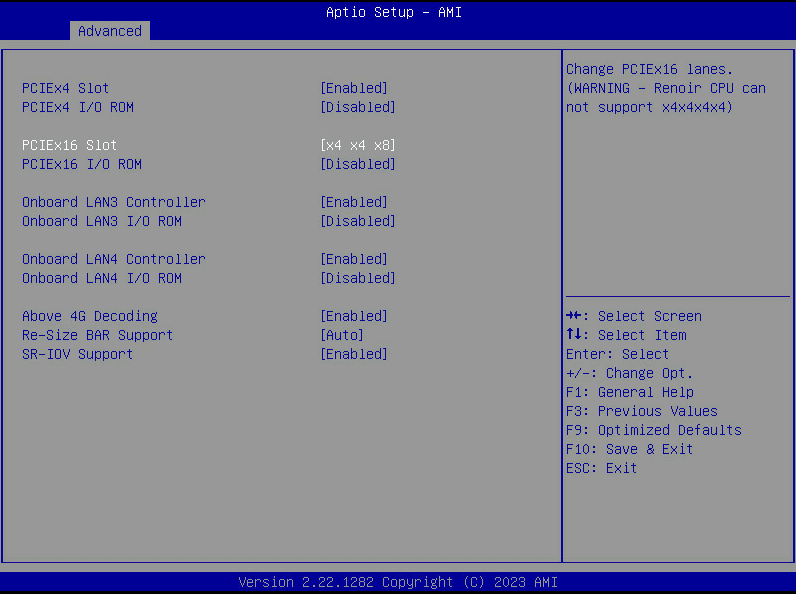

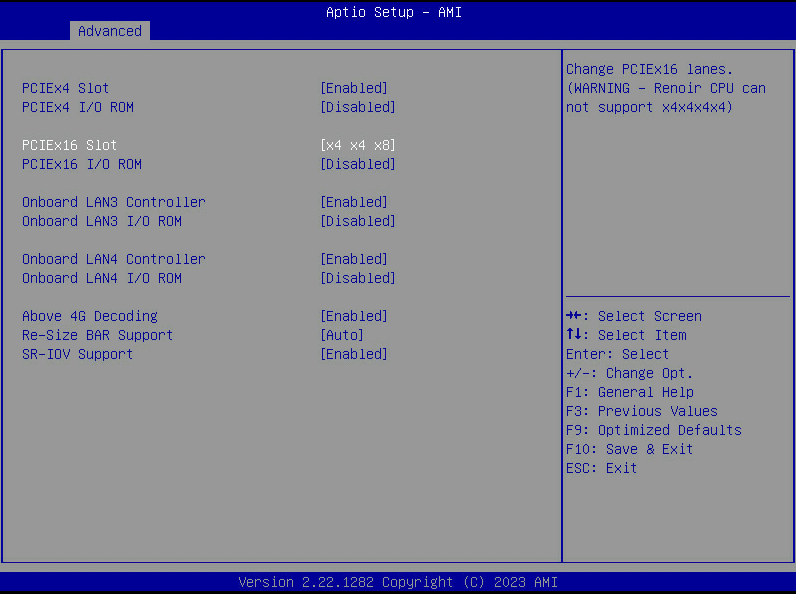

• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	Nein
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[maxblank]

Welche Energieoption hast du unter Windows11 eingestellt?



[Haldi]

Naja, sind diese "unteren" 85°C echt die untere Temperatur, die du hast, oder zeigt der Graph nur Lastbetrieb?
Is schon heiß irgendwie, hab jetzt nicht gesehen, welche CPU das ist.

85°C unter synthetischem full load.

Normal Betrieb eher so 65-77 mit dem klitzekleinen kühler der von Pios Labs dabei war.
Der kleine AMD 5600 sollte 65W sein oder?



[maxblank]

Ja, der hat 65 Watt. Ich habe bei dem selten über 80 Grad gesehen bei mir.



[pumuckel]

es ist AM4 nicht AM5
meine CPU (5600) erreicht nichtmal 50 Grad in Volllast (mit nem alten boxed AMD Wraith Prism) werde den durch den Boxed des 5600 ersetzen da der auf die Spawas bläst

Thermalright baut tolle Top Blow Kühler (ich bin ein großer Fan des Si-100)​



[brun0]

Ich habe mir für das Board 4x 32GB Kingston KSM32ED8/32HC Speichermodule organisiert. Als Prozessor ist ein Ryzen 5 Pro 4650g verbaut. Egal wie ich die Speichermodule stecke, es werden immer nur 64GB in Slot A0 und A1 erkannt. Wenn ich nur 2 Module in B0 und B1 stecke erkennt er mir in der RMI den Speicher auch in A0 und A1, bringt aber kein Bild und bootet entspr. nicht.
Soweit ich das verstanden habe ist ja das Board der Limitierende Faktor was die Speichermenge angeht und da sollten 128GB unterstütz werden.
Im Slot A0 und A1 funktioniert auch jedes Speichermodul, einen Defekt der Module schliesse ich daher aus.
Irgendwelche Ideen?

Laut CPU Monkey kann die CPU maximal 64GB RAM ansprechen. Wobei CPU Monkey die einzige Seite ist die diese Inforamtion in die Welt setzt. Kann das von euch jemand bestätigen oder wiederlegen?



[pumuckel]

Laut CPU Monkey kann die CPU maximal 64GB RAM ansprechen. Wobei CPU Monkey die einzige Seite ist die diese Inforamtion in die Welt setzt. Kann das von euch jemand bestätigen oder wiederlegen?

erstmal: vergiss solche Seiten und geh zum Hersteller : https://www.amd.com/en/product/10246
... wenn wie in dem fall kein max Ram genannt wird (epic fail, aber es ist ne OEM CPU) , geh zum Ram Hersteller in dessen QVL

beim 4650 bin ich mir sicher das er 32GB kann (64GB scheinen auch möglich), für mehr kann ich nichts nichts sagen .... 128GB halte ich für spekulativ und würde mich sehr wundern



[daralla]

Welche Energieoption hast du unter Windows11 eingestellt?

So viel Auswahl ist da nicht, "Ausbalanciert" & "Energiesparmodus", bei beiden steht Erweitert -> Prozessorenergieverwaltung korrekt auf min 5% und max 100%. Beides probiert aber die CPU taktet nicht runter.



[ebniv]

Laut CPU Monkey kann die CPU maximal 64GB RAM ansprechen. Wobei CPU Monkey die einzige Seite ist die diese Inforamtion in die Welt setzt. Kann das von euch jemand bestätigen oder wiederlegen?

Geizhals listet auch 128GB. Die Info ist aber auch mit Vorsicht zu genießen.
Ich habe nur den Pro 5650G getestet und kann sagen, dass er bei mir, wenn auch etwas zickig, 128GB erkannt hat.

Insofern stehen die Chancen gut, dass 128 GB auf dem Pro 4650G laufen.

Ich habe es auch schon oft gesehen, dass CPUs offiziell für weniger spezifiziert waren, als tatsächlich lief. Einige vermuten den Grund darin, dass die CPUs nur mit den zum Entwicklungszeitpunkt erhältlichen Modulen (die dann meist kleiner waren als heute) getestet wurden.

Edit:

AMD Ryzen™ 5 PRO 4650G - Maximum supported RAM capacity

For the love of god could anybody tell me the maximum supported RAM capacity? I have seen 64GB, I have seen 128GB. It works in BIOS with 128GB, but I have problems running OS with it. Would it be possible for AMD actually put this information on the web into what it calls "Full Specification"...

community.amd.com

Edit:
Mit WikiChip habe ich bisher auch gute Erfahrungen gesammelt, dort werden auch 128GB gelistet.



[pwnbert]

85°C unter synthetischem full load.

Naja, das ist eh okay.

Wie im parallelen Thread "sparsamer HomeServer" (oder so) beschrieben, etwas mit Energiesparoptionen spielen und schauen obs eine Option für PBO Curve Optimizer gibt, da is viel rauszuholen.
Curve Optimizer musst aber wohl bare metal laufen lassen (würde ich zumindest, sicherheitshalber), ich habs jetzt nur für Windows gefunden (hab mir dafür mit Rufus ein Win 10 to go gemacht am 32gb Stick, 64gb wären besser, für die Anwendung reichts).

Unter Last werden die gern heiß weil Wärmestau im Core, wie eh bei jeder modernen CPU.

Der kleine AMD 5600 sollte 65W sein oder?

Kannst per Hand andere Powertargets einstellen? Hab das MB leidern icht. Müsste auch beim AMD Overclocking im PBO irgendwo drin sein. 45W Oder so? Wenns keinen Eco-Mode zur Auwahl gibt, musst per Hand die richtigen Werte reinschreiben (kein Plan welche das genau sind).

beim 4650 bin ich mir sicher das er 32GB kann (64GB scheinen auch möglich), für mehr kann ich nichts nichts sagen .... 128GB halte ich für spekulativ und würde mich sehr wundern

Geizhals sagt max. 128gb... heisst natürlich nix, weil nicht offiziell, aber gh ist selten falsch.
Hat denn schon jemand 128gb auf diesem Boardl laufen?

Thermalright baut tolle Top Blow Kühler (ich bin ein großer Fan des Si-100)

Ja, ders sicher gut. Ist eine sinnvolle Wahl.

Beides probiert aber die CPU taktet nicht runter.

Hmm, meine Ryzen tankten auch nicht wirklich runter.
Google sagt:



[nextgen-networks]

...

Geizhals sagt max. 128gb... heisst natürlich nix, weil nicht offiziell, aber gh ist selten falsch.
Hat denn schon jemand 128gb auf diesem Boardl laufen?

Ja, mit einem AMD 5600X und 4x Kingston Server Premier DIMM 32GB, DDR4-3200, CL22-22-22, ECC (KSM32ED8/32HC) bzw. auch in der Mischbestückung 2x KSM32ED8/32HC + 2x KTH-PL432E/32G



[pwnbert]

AMD Ryzen™ 5 PRO 4650G - Maximum supported RAM capacity

For the love of god could anybody tell me the maximum supported RAM capacity? I have seen 64GB, I have seen 128GB. It works in BIOS with 128GB, but I have problems running OS with it. Would it be possible for AMD actually put this information on the web into what it calls "Full Specification"...

community.amd.com

Daraus geht für mich nicht ganz klar raus, ob der 4650g das nun kann oder nicht...



[daralla]

Hmm, meine Ryzen tankten auch nicht wirklich runter.
Google sagt:

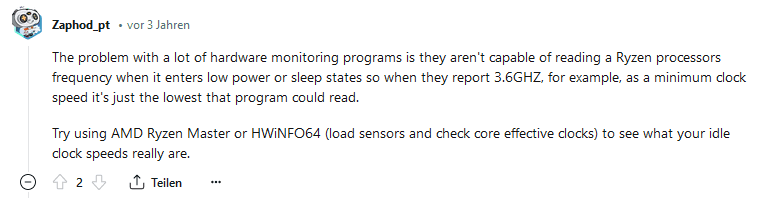

Anhang anzeigen 974093

Also ich habe über zwei Jahrzehnte gewartet bevor ich die erste AMD-CPU einsetzte, dann eine 5 Jahre alte genommen, und nun kann Windows 11 immer noch nicht die korrekte Taktrate auslesen?
Nur Spaß... danke für den Tip, ich schau mal was die anderen Tools anzeigen. AIDA64 jedenfalls zeigt auch um die 3.5xx GHz und darüber, nie weniger. Temperaturen sind andererseits okay, ca. 45° idle und bis max. 88° unter Last.



[BobbyD]

4x4x8 habe ich nicht getestet.

Ist aber in diesem BIOS für diesen Adapter die richtig(st)e Einstellung.

Interessant fände ich ja, ob ein nicht Monolith(APU)-Besitzer zwei dieser Adapter kombinieren könnte, um 4 SSDs zu betreiben.

Also ich habe über zwei Jahrzehnte gewartet bevor ich die erste AMD-CPU einsetzte, dann eine 5 Jahre alte genommen, und nun kann Windows 11 immer noch nicht die korrekte Taktrate auslesen?

Takt ist nicht gleichzusetzen mit Verbrauch, dank der C-States etc. Also die Taktrate wird schon stimmen.


Das ändern der PState (0-2) im BIOS hat bei mir im Übrigen keine Auswirkungen.

Edit: Vielleicht doch leichte Vorteile für P2, genau auslesen kann ich das aber nicht.



[pwnbert]

Ist aber für den Adapter die richtig(st)e Einstellung.

Wie meinst du? Bei einer APU gingen ja x8x4x4 ... hat der Adapter denn nun x4x4x8 oder x8x4x4? Also wir der x8 Port von "vorn" oder von "hinten" genommen?
Zweiteres wäre für APU Besitzer natürlich eine "Katastrophe", damit wär der Adapter relativ useless (naja man könnte ihn zumindest mit x8x8 laufen lassen, und zumindest eine M.2 drin verwenden...).



[ebniv]

Interessant fände ich ja, ob ein nicht APU-Besitzer zwei dieser Adapter kombinieren könnte, um 4 SSDs zu betreiben. 😉

Ich hatte die Karte auf einem 5600x getestet und eine dritte NVME per DeLock PCIe NVMe M.2 Adapter (89577).
So wie ich verstehe ist der Riser passiv? Sollte also gehen, wenn er die hinteren PCIe Lanes des Boards (und nicht die vorderen) auf den Riser oben mapped und die hinteren Lanes für die NVME nutzt.

Wenn in dem x4 Slot des Mainboards eine NVME auf dem Adapter läuft und der Riser inaktiv bleibt sollte es meiner Meinung nach gehen. Wenn aber keine NVME angesprochen wir, dafür aber sich etwas im Riser betreiben lässt sieht es schlecht aus.

Edit:

Zweiteres wäre für APU Besitzer natürlich eine "Katastrophe", damit wär der Adapter relativ useless

@BobbyD hat ja eine quasi APU mit dem Ryzen 5500.



[BobbyD]

Interessant fände ich ja, ob ein nicht Monolith(APU)-Besitzer zwei dieser Adapter kombinieren könnte, um 4 SSDs zu betreiben. 😉

Wenn ich die Fotos (will die SSDs nicht abschrauben) des Adapters richtig beurteile, dann werden einfach die hinteren Lanes für die SSDs abgezweigt, ein Kombinieren zweier identischen Adapter funktioniert demnach nicht.



[pwnbert]

Gibt aber andere Adapterkarten für 2x M.2... oder man kauft gleich so eine für 4 Stück... wäre doch ohnehin die schönere Lösung.

dann werden einfach die hinteren Lanes für die SSDs abgezweigt,

Ist für die APU Nutzung natürlich besser.



[daralla]

Takt ist nicht gleichzusetzen mit Verbrauch, dank der C-States etc. Also die Taktrate wird schon stimmen.

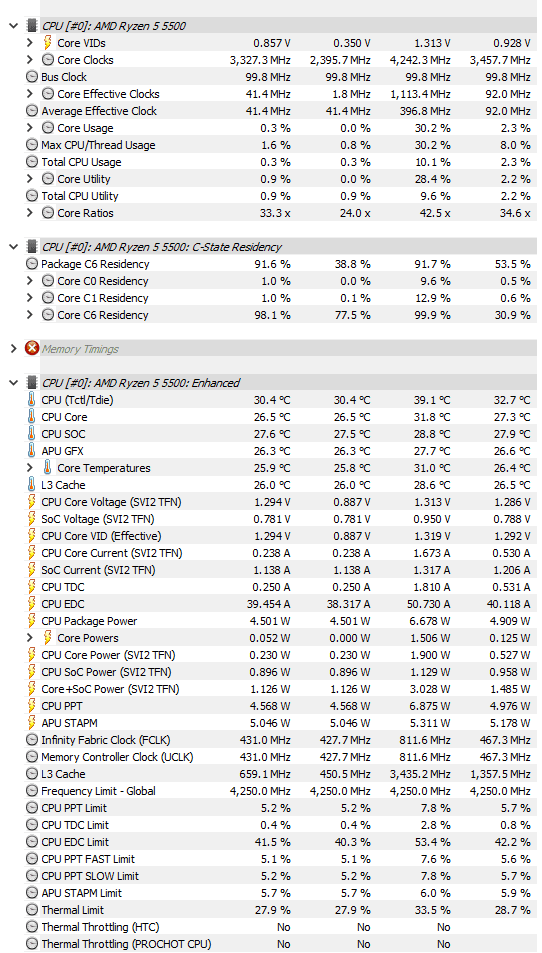

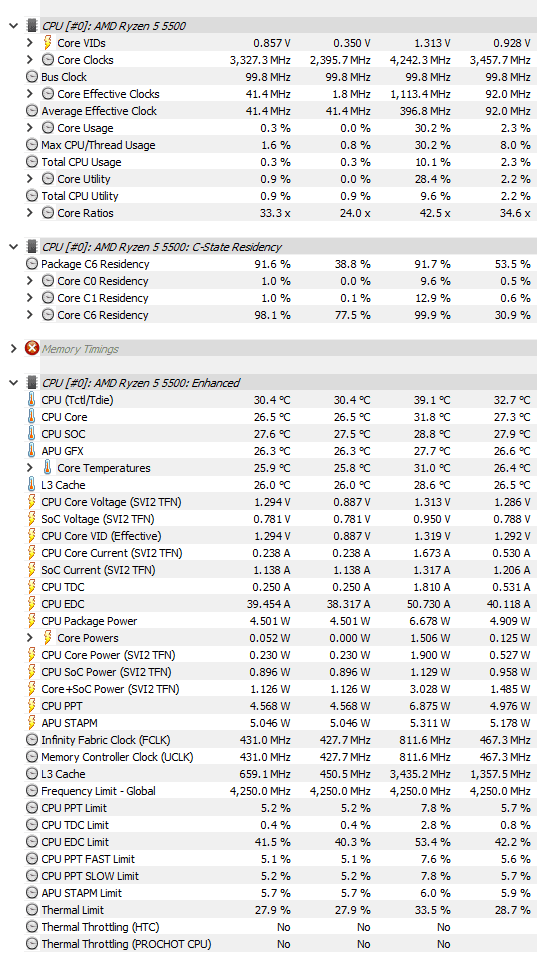

Anhang anzeigen 974096

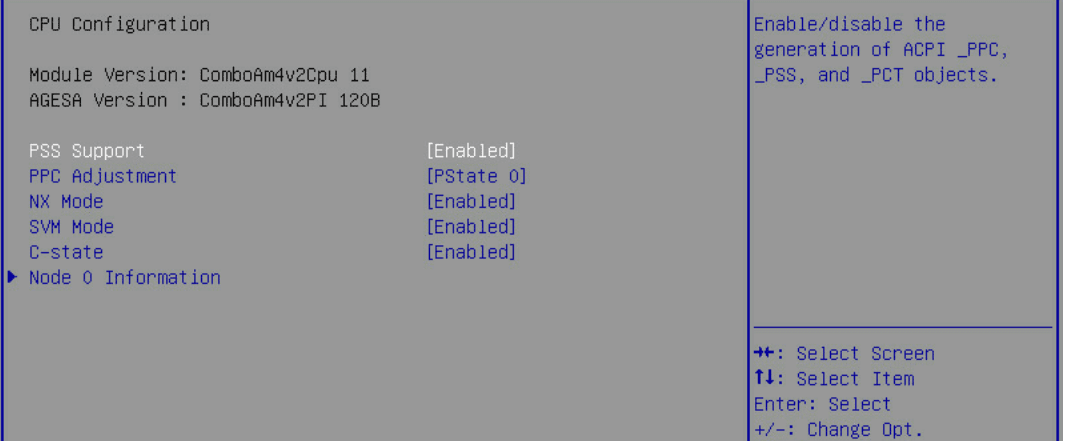

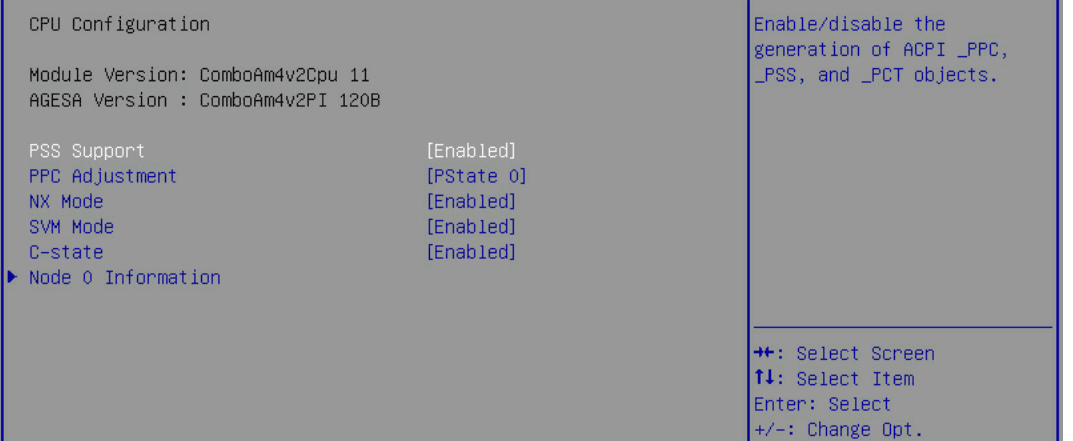

Das ändern der PState (0-2) im BIOS hat bei mir im Übrigen keine Auswirkungen.

"Too much information" von HWInfo64 für meinen Geschmack... anscheinend normal, daß bei AMD nicht mit einem simplen Blick auf die Taktrate bestimmt werden kann, ob die CPU vernünftig Energie spart, ist dann eben so. Ich bins erstmal zufrieden, daß die CPU vollastfest ist und alles stabil läuft. Wenn ich sehe daß die Temp der CPU-Diode im Idle bis unter 35° (nicht nur 45° wie im vorletzten Post behauptet) sinkt, nehme ich mal an daß das Energie sparen funktioniert.

P-States werde ich mal ausprobieren. hab auch schon mal versuchsweise den Eco-Mode (45Watt) im BIOS aktiviert, scheinbar keine Auswirkungen auf die Taktrate - aber wir wissen ja jetzt, daß die nicht so aussagekräftig ist

Energiemess-Equipment hab ich keins, vlt. würde man da Unterschiede sehen.



[ebniv]

Wenn ich die Fotos (will die SSDs nicht abschrauben) des Adapters richtig beurteile, dann werden einfach die hinteren Lanes für die SSDs abgezweigt, ein Kombinieren zweier identischen Adapter funktioniert demnach nicht.

Oder die Karte hat doch eine Mini Logik zum Mappen der Lanes, oder hat jemand eine Erklärung was die beiden Chips auf der Karte zu tun haben? Gerade der hintere hat nicht gerade wenig Kontakte (ca. 60). Dieser ist bei mir und auf @BobbyD s Fotos größer als auf den Produktfotos im Netz:

Aktuell keine Zeit/Motivation, aber man könnte auch wie die bei Computer Base bei einer GPU PCIe Pins abkleben und schauen ob NVME oder der Riser abgeschaltet wird.



[Ceiber3]

"Too much information" von HWInfo64 für meinen Geschmack... anscheinend normal, daß bei AMD nicht mit einem simplen Blick auf die Taktrate bestimmt werden kann, ob die CPU vernünftig Energie spart, ist dann eben so. Ich bins erstmal zufrieden, daß die CPU vollastfest ist und alles stabil läuft. Wenn ich sehe daß die Temp der CPU-Diode im Idle bis unter 35° (nicht nur 45° wie im vorletzten Post behauptet) sinkt, nehme ich mal an daß das Energie sparen funktioniert.

P-States werde ich mal ausprobieren. hab auch schon mal versuchsweise den Eco-Mode (45Watt) im BIOS aktiviert, scheinbar keine Auswirkungen auf die Taktrate - aber wir wissen ja jetzt, daß die nicht so aussagekräftig ist

Energiemess-Equipment hab ich keins, vlt. würde man da Unterschiede sehen.

Beim 5900X und 5950X ist P2 = 2,2 Ghz, also weniger als 2,2 Ghz wird er nicht runtertakten. P1 = 2,9 Ghz. Wie viel das bei den kleineren CPUs ist, keine Ahnung.

Beitrag automatisch zusammengeführt: 23.02.2024

War bei mir auch mit dem 5950X und 5 Minuten Prime bzw. Cinebench.
Lösung: das BIOS und IPMI vom Support aus diesem Thread und TopBlower-Kühler für die Spannungswandler.

Danke, genau aus dem Grund habe ich von Tag 1 den C14 Noctua Top Blower draufgebaut. Ein 140mm Lüfter pustet von der Seite auf den Chipsatz und Spannungswandler.
Habe nochmal ein neues Netzteil gekauft. Sollte heute kommen, habe aber wenig Hoffnung das es was bringt. Sonst habe ich noch ein 120mm Lüfter rumliegen der 1,5A ziehen kann.
Wenn der auf Max läuft hebt er ab. 8000 RPM https://www.alles4pc.de/produkt/cpu...h31-qfr1212ehe-120-x120x38mm-a3c40089133-l23/



[daralla]

Beim 5900X und 5950X ist P2 = 2,2 Ghz, also weniger als 2,2 Ghz wird er nicht runtertakten. P1 = 2,9 Ghz. Wie viel das bei den kleineren CPUs ist, keine Ahnung.

Jetzt habe ich im BIOS auf P2 gestellt, ohne Wirkung. Minimal angezeigter Takt in Taskmanager 3,68 GHz, in Aida64 3558 MHz. Womöglich machen P-States by 3xxx CPUs gar keinen Unterschied? Kann ja nochmal P1 testen.



[Ceiber3]

Ich denke einfach das er es nicht übernimmt. Wo ich versucht habe in Linux mit Zenstates die Werte zu ändern, hat er es angeblich übernommen. CPU hat trotzdem noch nach standardwerte gehandelt.
Securesave usw hast du im Bios aus oder ? Auch in Windows Zenstats ging es nicht die P Werte zu ändern. Da läuft noch ein anderes Bosst verhalten drüber. PBO und XFR im Bios vorher auf disable ?
Das habe ich noch nicht getestet.



[daralla]

Ich denke einfach das er es nicht übernimmt. Wo ich versucht habe in Linux mit Zenstates die Werte zu ändern, hat er es angeblich übernommen. CPU hat trotzdem noch nach standardwerte gehandelt.
Securesave usw hast du im Bios aus oder ? Auch in Windows Zenstats ging es nicht die P Werte zu ändern. Da läuft noch ein anderes Bosst verhalten drüber. PBO und XFR im Bios vorher auf disable ?
Das habe ich noch nicht getestet.

Böhmische Dörfer... Ich hab im BIOS nichts verändert, vor allem nicht Dinge, deren Bedeutung mir völlig unklar ist.

Die P-Werte hat das BIOS jedenfalls akzeptiert, auch nach Reboot auf dem zuletzt eingestellten Wert, ebenso den ECO-Mode 45 Watt. Aber unter Windows 11 bis jetzt immer dasselbe Verhalten / dieselben Werte, egal was ich bei den zwei genannten BIOS Einstellungen ändere.



[BobbyD]

Aber unter Windows 11 bis jetzt immer dasselbe Verhalten / dieselben Werte, egal was ich bei den zwei genannten BIOS Einstellungen ändere.

Das sind wohl Last-Zustände, das musst Du also unter Teil-/Voll-last testen. Der Eco-Mode könnte dann natürlich auch noch reinspielen.



[daralla]

Also bei Vollast (AIDA64 Stability Test CPU+FPU+RAM) taktet er hoch auf um die 4 GHz und wird max 88° warm. Keine Drosselung, keine Abstürze (hab max. 30 min getestet). Danach wieder runter auf um die 3.6 GHz und innerhalb von ~5min auf unter 40°. Immer gleich, egal welcher P-State oder 45W Eco Modus an/aus.

Am Ende kann ich gut damit leben, ist halt nur nicht so ganz transparent das Verhalten. Aussehen tut es jedenfalls als würde zumindest Windows 11 die BIOS Einstellungen einfach ignorieren. Wenn ich genug Motivation aufbringe, spiel ich mal spaßeshalber Windows 10 auf, nur um zu sehen, ob es sich identisch verhält.



[DerErzherzog]

Hallo zusammen,

ich habe heute mein System mit dem schönen Gigabyte Board das erste mal gestartet.
Nun haben sich mir ein paar Fragen ergeben und ich hoffe, dass ihr Erfahrungswerte diesbezüglich habt und wir über die ein oder andere Sache sprechen können

1. Sollte ich das BIOS zuerst über einen USB Stick aktualisieren oder kann ich erst das Management LAN einrichten und dann das BIOS aktualisieren?

2. Im Start Post steht ja man sollte erst das BMC Updaten dann das BIOS wie sind eure Erfahrungswerte?

3. Ich habe eine ASUS Hyper M.2 X16 Gen 4 Cardmit 2 SSDs verbaut (https://geizhals.de/asus-hyper-m-2-x16-gen-4-card-90mc08a0-m0eay0-a2267859.html) im BIOS habe ich die Option PCIEx16 Slot demnach auf X4,X4,X4,X4 gestellt, damit ich alle SSDs verwenden kann und in Zukunft gerüstet bin falls ich weitere SSDs einbaue. Muss ich die Einstellung I/O ROM eingeschaltet lassen? Es soll nicht von einer dieser SSDs gebootet werden, da hab ich eine SATA SSD, so wie ich es verstehe muss das ja nur an sein wenn von dem Datenträger in dem Slot gebootet werden soll, ist das richtig?

4. Ich würde das System gerne als Proxmox Server verwenden. Nun frage ich mich was ich da im BIOS alles für einstellen muss.
--> Ich würde für den gesamten Netzwerkverkehr eine Mellanox Connect X3 Karte nehmen. Würdet Ihr SR-IOV im BIOS einschalten? Wenn ich es richtig verstehe ergeben sich ja dadurch keine Nachteile oder?

5. Benötigt Proxmox TPM? In den Standard einstellungen steht die Option TPM switch auf SPI TPM, wenn ich das richtig verstehe wird das TPM Module vom board genommen und bei AMD fTPM das Module von der PU ist das korrekt? Würdet Ihr für Proxmox TPM auf SPI TPM belassen? Deaktivieren kann man es ja nicht soweit ich das sehe. Lediglich Security Device Support kann man einstellen, dass war auf enabled und würde ich mal so belassen.

6. Wie schaut es bei Secure Boot aus, das ist standardmäßig an, kann ich das getroßt ausschalten oder würdet Ihr es an lassen?

Ich würde mich sehr über eure Erfahrungswerte freuen. Bin noch ein Anfänger was Proxmox angeht und möchte gleich alles richtig eingestellt haben. Da man ja im Nachheinein manches nicht mehr verändern kann.
Über jeden Tipp oder Anregung bin ich dankbar und wünsche euch ein schönes Wochenende


Viele Grüße



[Ceiber3]

Egal, habs gerade auch gemacht wegen meinen Abstürzen.

Erst Bios, danach IPMI/BMC. Normal sollte es aber keine Rolle spielen. Beides über IPMI im laufenden Betrieb und voller Ram bestückung. Keine Fehler bei beiden Updates.



[BobbyD]

@DerErzherzog Du scheinst Dich ja generell kaum auszukennen. Viel Glück mit Proxmox und im Zweifel lässt Du alles so, wie es ist.



[Ceiber3]

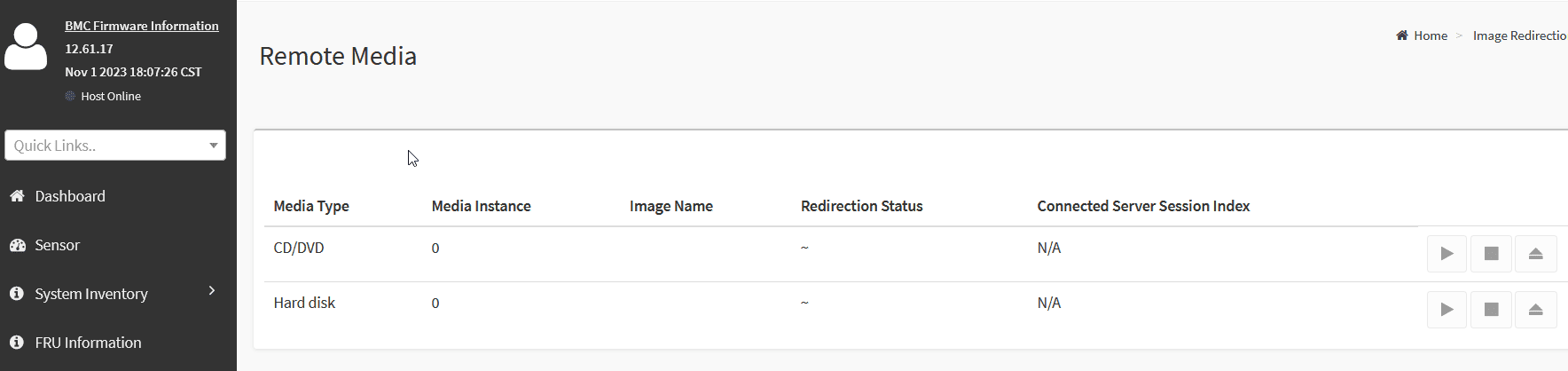

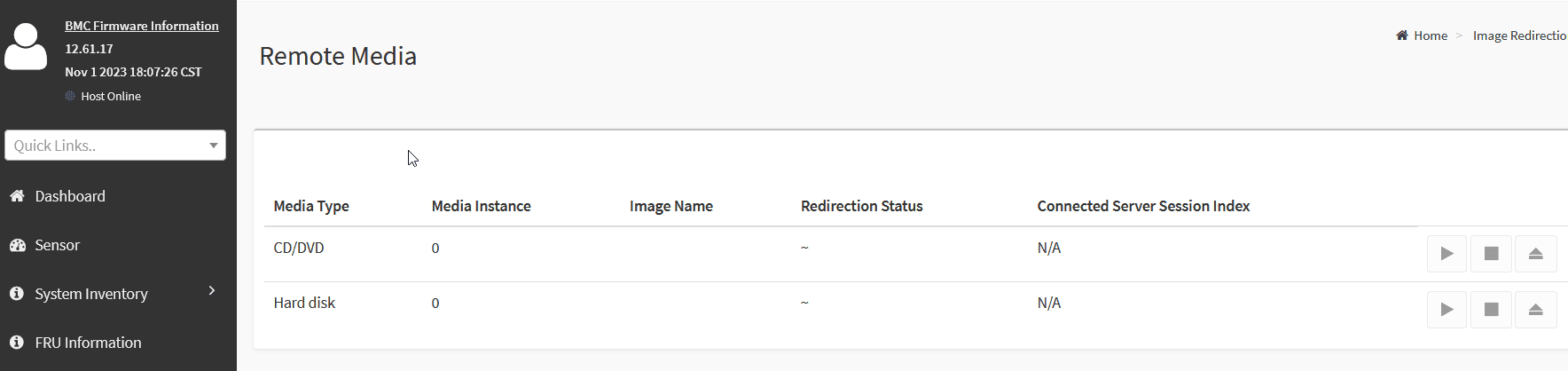

Kleine Info: Mit dem neusten BMC/IPMI Firmware funzt das mounten von Images über SMB/CIFS Freigabe nicht mehr. Das hat vorher tiptop funktioniert.
Jetzt werden mir keine .iso/.img mehr aufgelistet. Irgendjemand hat hier doch mit dem Support geschrieben wegen Bios Updates, wäre echt super wenn es Gigabyte fixen würde.



[DerErzherzog]

@DerErzherzog Du scheinst Dich ja generell kaum auszukennen. Viel Glück mit Proxmox und im Zweifel lässt Du alles so, wie es ist.

Mit Proxmox nicht, nein. Ich dachte, dass, bevor ich etwas falsch einstelle lieber nochmal nachfrage und man sich austauscht. Proxmox ist ja recht beliebt. Hast du Erfahrung mit Proxmox und kannst mir bei meinen Fragen helfen?
