[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management

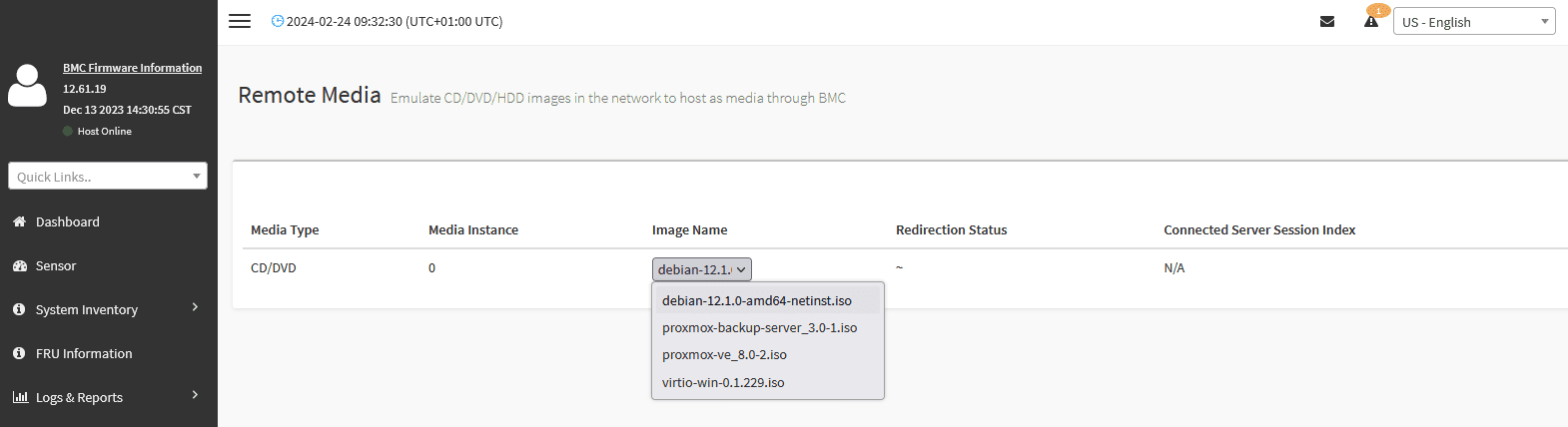

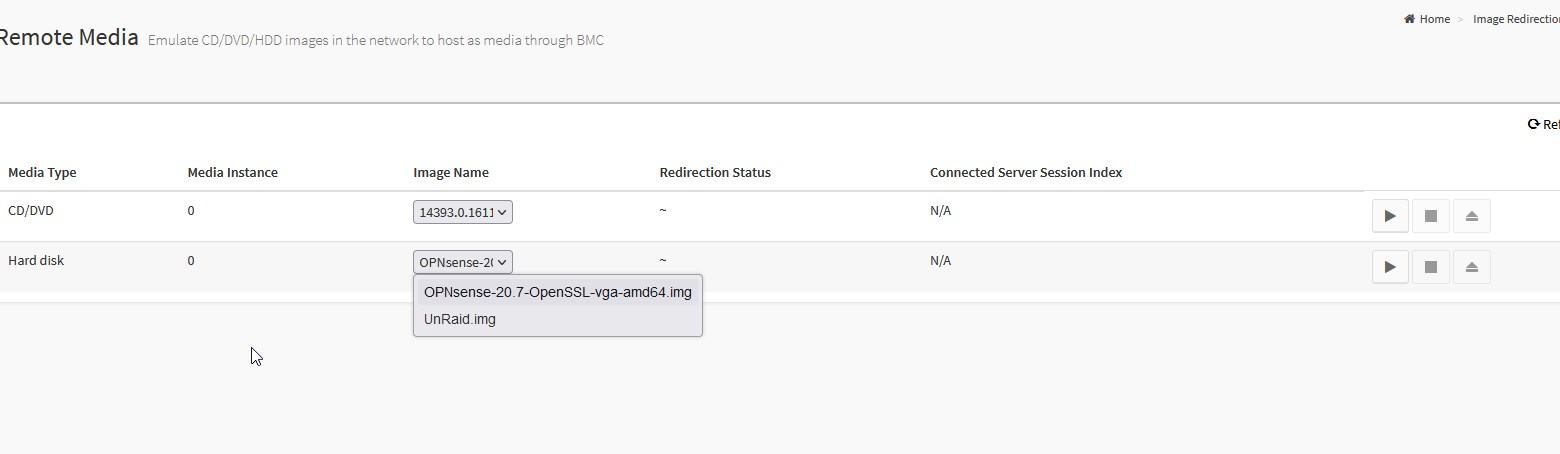

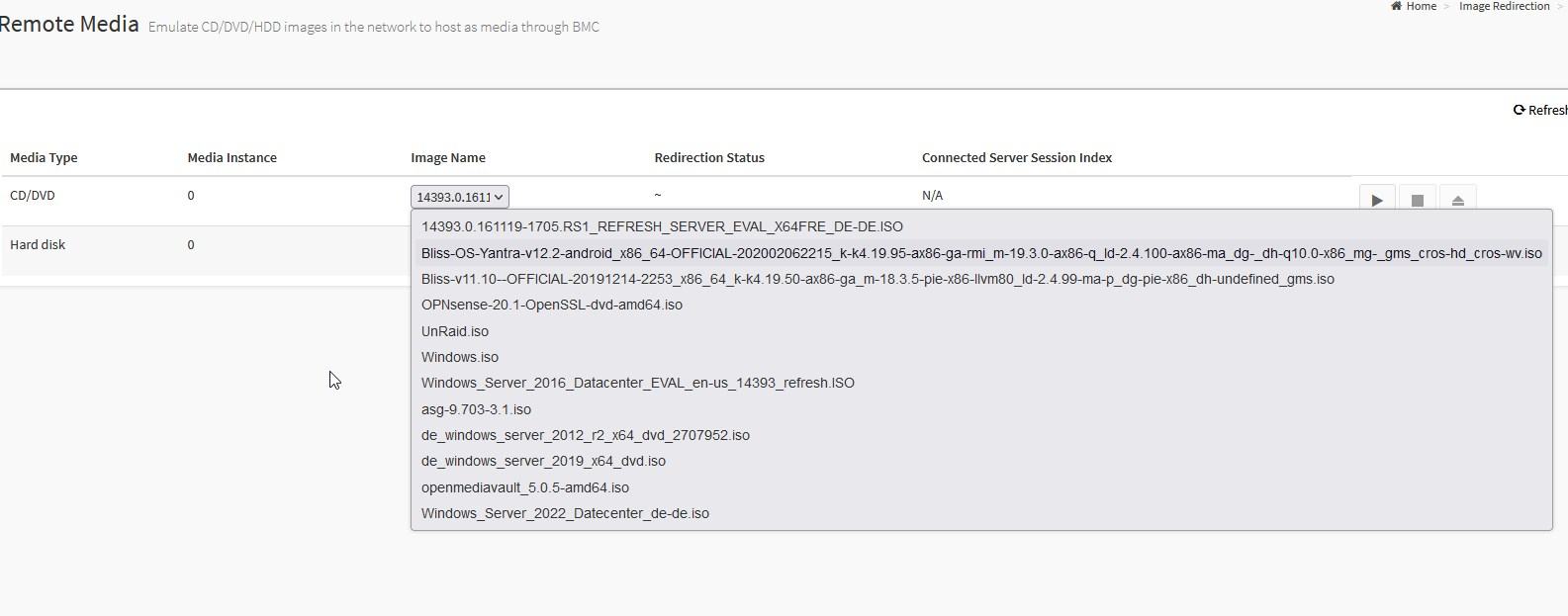

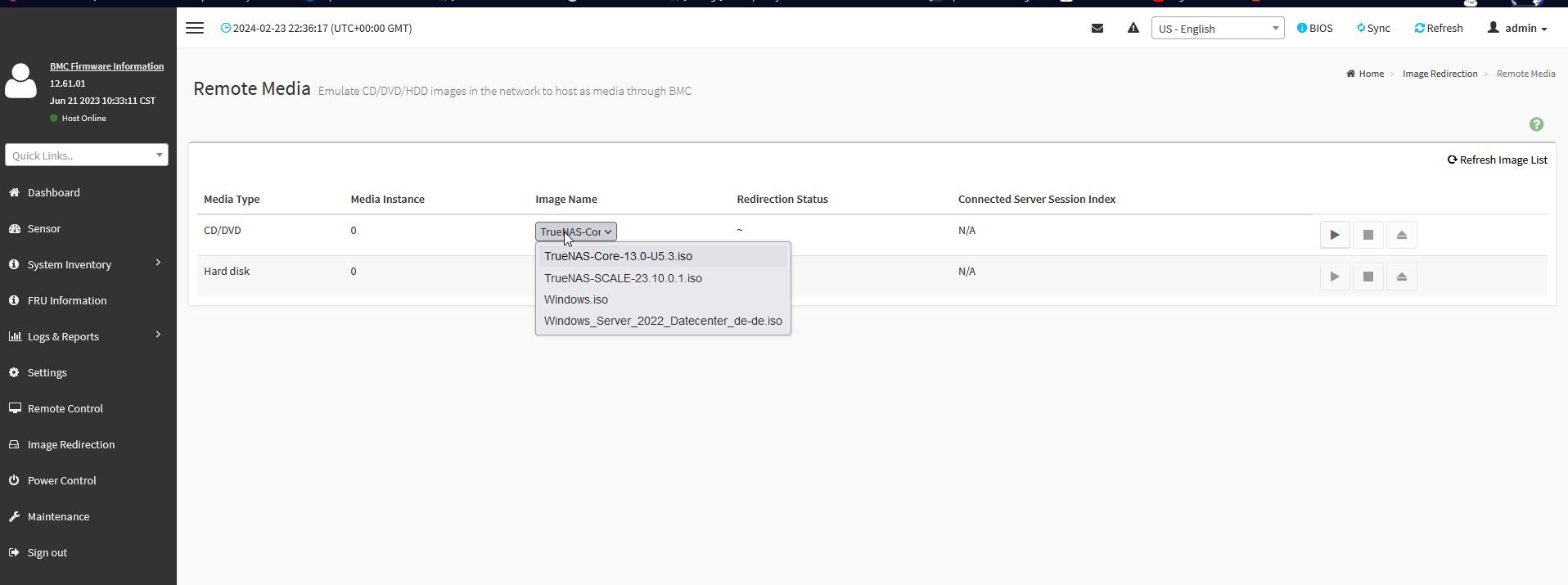

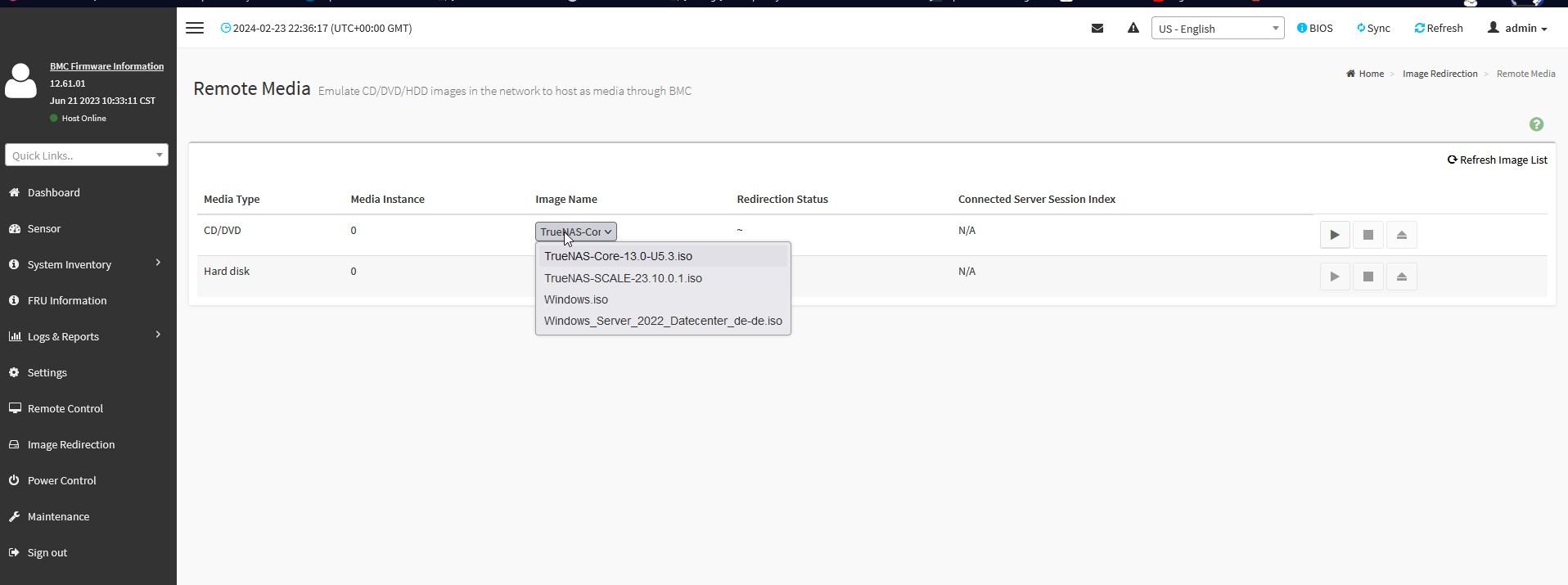

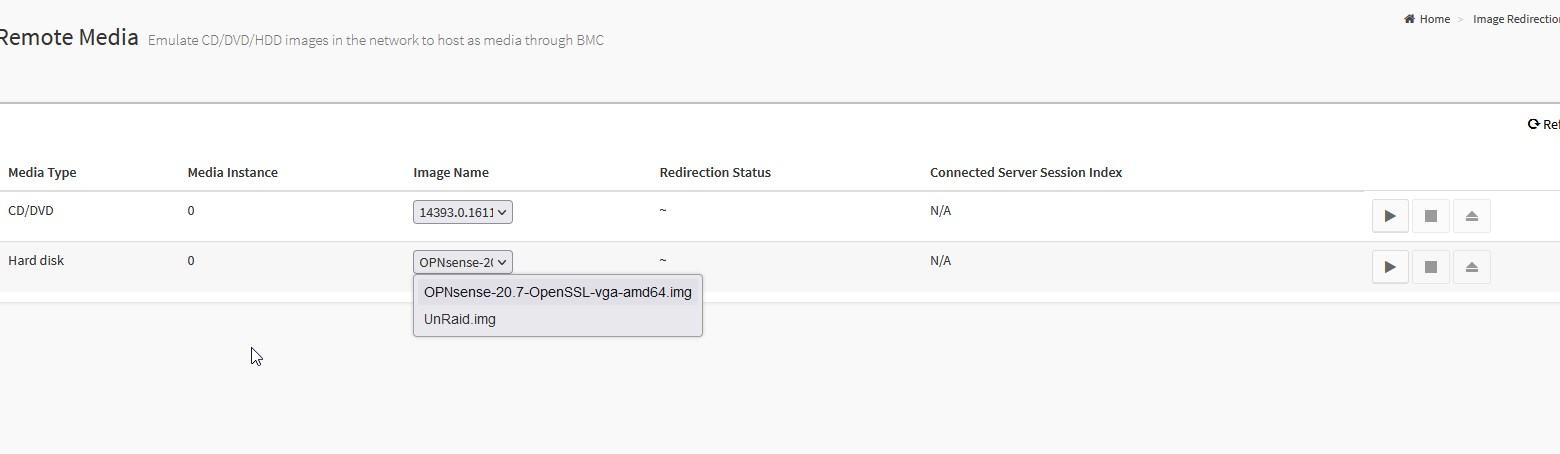

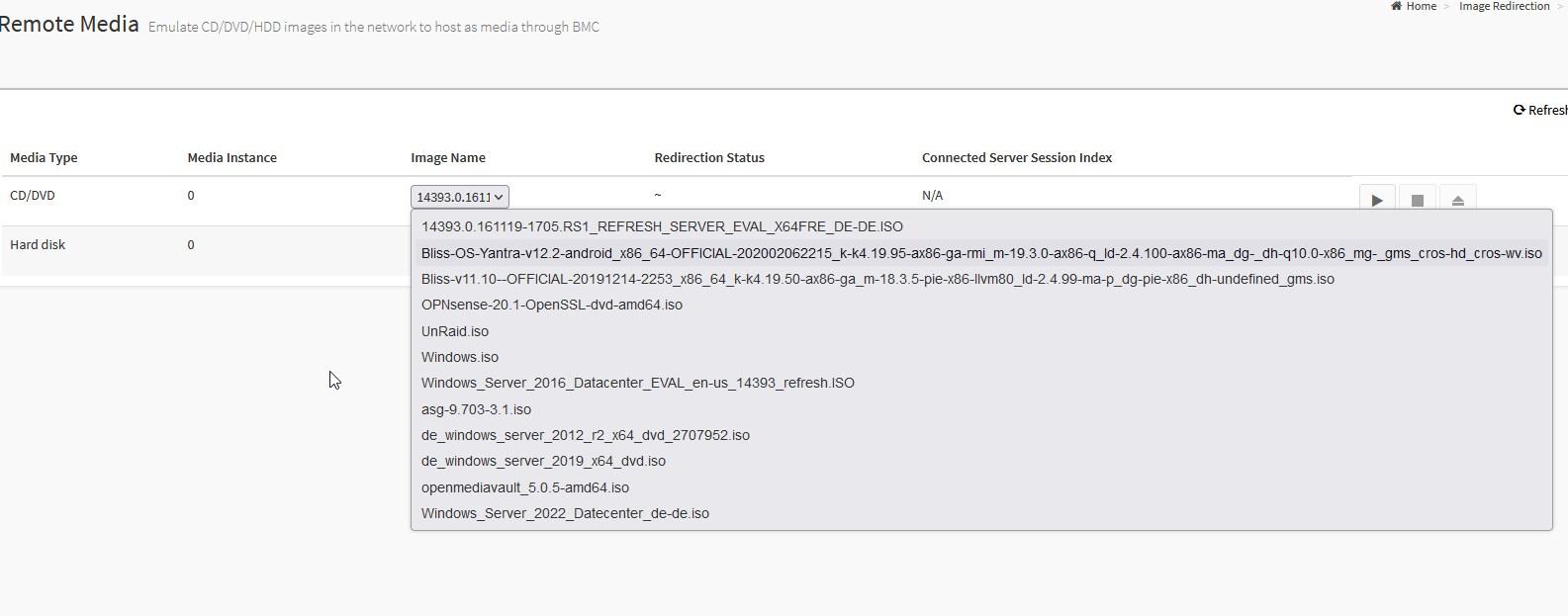

  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	+
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
5800X3D	28304	3233	siehe #2.893 @JVN	-
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe
• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[BobbyD]

Hast du Erfahrung mit Proxmox und kannst mir bei meinen Fragen helfen?

Nope, aber dafür gibt es ja einen eigenen Sammler.



[Ceiber3]

Hat mal jemand geschaut ob es eine alternative BMC Version gibt? Würde am liebsten wieder die Auslieferungs BMC Datei drauf machen.
Momentan ist IPMI so für mich total nutzlos.

Edit: Habe noch eine minimal ältere Version auf mein PC gefunden. Ich kann die neuste Version nicht empfehlen, diese hat auch noch einen anderen komischen Bug beim flashen.
F11 Bios Updaten: JA, BMC Update auf 12.61.01: JA!, BMC Update auf 12.61.17: Vielleicht?


Edit: Downgrade auf 12.61.01 gerade getestet. Jetzt funktioniert wieder alles wie es soll ohne Bugs.
Firmware ist zu Groß um die Datei hier zu Uploaden. Habe sie extern hochgeladen für Leute mit dem selben Problem wie bei mir:

File-Upload.net - server_firmware_ast2500_AMI_12.x.zip

Datei: server_firmware_ast2500_AMI_12.x.zip. Die Datei wurde von einem User hochgeladen. Laden Sie auch kostenlos Dateien hoch mit File Upload.

www.file-upload.net

Vielleicht habe auch nur ich dieses Problem gehabt. Wer super wenn ihr das testen und berichten würdet.



[daralla]

Was genau ist da angeblich fehlerhaft bei Dir, kann ich aus dem Screenshot nicht erkennen. Bei mir funktioniert Remote Media Redirection über CIFS jedenfalls, mit BMC 12.61.17 und BIOS F13.



[Ceiber3]

Was genau ist da angeblich fehlerhaft bei Dir, kann ich aus dem Screenshot nicht erkennen. Bei mir funktioniert Remote Media Redirection über CIFS jedenfalls, mit BMC 12.61.17 und BIOS F13.

Sicher ?

[Sammelthread] - Gigabyte Mainboard MC12-LE0 AM4, IPMI, Dual Intel GB Lan ECC fähig

Vorvorwort: Der Großteil des unteren Beitrags ist noch im Original von @pumuckel . Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Die ersten Anfänge der Überarbeitung sind zunächst nur als Spoiler ganz am Ende eingefügt. ------------- Vorwort...

www.hardwareluxx.de



[daralla]

Ja. Nochmal, was für ein Fehler soll aus Deinen Screenshots erkennbar sein?



[BobbyD]

Kann mich auch dunkel an Probleme erinnern... aber aktuell geht es bei mir (12.61.19):

Muss ich auch irgendwann mal tatsächlich benutzen.



[daralla]

Hab eben nochmal getestet, bei mir funktioniert sowohl das mounten von ISOs im OS als auch das booten von einer ISO im KVM. Einziges "Problem", bei einer CIFS-Freigabe zeigt er nur die ISOs direkt im freigegebenen Ordner, man kann nicht in Unterordner mit weiteren ISOs wechseln. Mounten/booten von HDD Images hab ich nicht getestet.



[Ceiber3]

Bobby du hast ja Version: 12.61.19, also nochmal neuer als der von der Gigabyteseite. Wo kann man die Laden?



[BobbyD]

Wo kann man die Laden?

Na von hier. Mindestens das BIOS-Update scheint aber nicht kumulativ zu sein, also die öffentlichen Versionen zuvor und der Reihe nach flashen.



[maxblank]

War bei mir auch mit dem 5950X und 5 Minuten Prime bzw. Cinebench.
Lösung: das BIOS und IPMI vom Support aus diesem Thread und TopBlower-Kühler für die Spannungswandler.

Bobby du hast ja Version: 12.61.19, also nochmal neuer als der von der Gigabyteseite. Wo kann man die Laden?

@Ceiber3: Hatte ich dir in dem Zusammenhang mit deinen Abstürzen ebenfalls geschrieben. 😉



[Icenice]

das BIOS-Update scheint aber nicht kumulativ zu sein, also die öffentlichen Versionen zuvor und der Reihe nach flashen.

Habe ich nicht gemacht und bei mir läuft trotzdem der 5600 und (bis jetzt) jeglicher Speicher, den ich eingebaut habe.
Wie würde sich den ein eventueller Fehler nun bemerkbar machen? Lässt sich das dann auch 100% reproduzieren?



[Ceiber3]

Habe nochmal 12.61.17 geflasht. Es wurde mir wieder nichts von meiner CIFS Freigabe angezeigt. Habe danach direkt 12.61.19 geflasht und jetzt funktioniert es wieder.



[phantomreality]

Hat jemand rdimms probiert? Meine 32GB Sticks funktionieren leider nicht.



[Icenice]

Hat jemand rdimms probiert?

Falsche Plattform dafür. Funktionieren hier schlichtweg nicht.
Dafür brauchst due Xeon oder Epyc oder Threadripper(?)



[phantomreality]

Falsche Plattform dafür. Funktionieren hier schlichtweg nicht.
Dafür brauchst due Xeon oder Epyc oder Threadripper(?)

danke dir. ja hatte die noch von nem epyc board.



[pumuckel]

... wer es noch nicht sah, atm gibts den 5600 bei Mindfactory zu 99€ inkl Versand

leicht schneller als der 12400 und imho die P/L bei AM4

Sonderangebote im MindStar

Auf MindStar findest Du kurzzeitig sehr stark reduzierte Artikel aus allen Produktkategorien. Der richtige Platz um Schnäppchen zu machen! Erfahre hier mehr

www.mindfactory.de

da viele nur Vergleiche anstellen zu Verbrauch, hier mal einer zu Performance

mein Notebook mit ner 6 Core 4650u Pro und ner 2TB SKHynix Gold braucht 167 sek um einen ATM9 Server zu laden
mein 12400 auf nem Proxmox (H670 Asrock itx mit 2 2TB SKHynix Gold im ZFS Mirror) unter ner Debian Core VM braucht 36 Sekunden um den selben Server zu laden
der 5600 sollte vergleichbare/evtl bessere Resultate liefern zum 12400

Das Notebook verbraucht dafür aber nur 8-9W und der 12400 um die 36-48W (je nach Last)

wenn ich ab März Zeit finde werde ich meine Play Server mal auf dem Board aufsetzen und den Verbrauch angucken


IMHO hat AMD eine super Performance / W



[superseven77]

Hallo

heute den alten Homeserver auseinander genommen.
Ich habe da noch 4 x 2TB HDD über gehabt.
Der Server kommt zu meinem Schwager um die Daten nochmals an einen anderen Ort zu haben.

Verbaut wurden:

Gigabyte MC 12 Leo
AMD Ryzen 5 3600
NVME SSD 250GB
2x16GB Kingston ECC
BeQuiet Netzteil 450W

Alle Bauteile neu.
Das Gehäuse und die HDD waren gebraucht vorhanden und werden erstmal weiter verwendet.
HDD werden noch gegen größere getauscht, damit auch ein Mirror möglich wird.
Es ist erstmal ein Testsystem.
Installiert wurde Truenas.

Nach dem Zusammenbau wurde alles sofort korrekt erkannt.
BIOS war F06.
Trotzdem Update auf F11.
Bisher schaut alles gut aus.

Gruß Bernd



[wddn]

Wenn ich Zeit habe, werde ich mal ein blankes Windows 10 (W11 MCT sagt mir inkompatibel) aufsetzten auf dem MC12 und schauen was noch geht mit dem Stromverbrauch:

Reduce power consumption with powertop

forums.unraid.net

https://www.reddit.com/r/ASRock/comments/1998ozl/how_to_get_higher_pkg_cstates_on_asrock/

Vielleicht kann man aus dem Board noch höhere C-states kitzeln



[Haldi]

------------- Meine eigene Case Empfehlungen

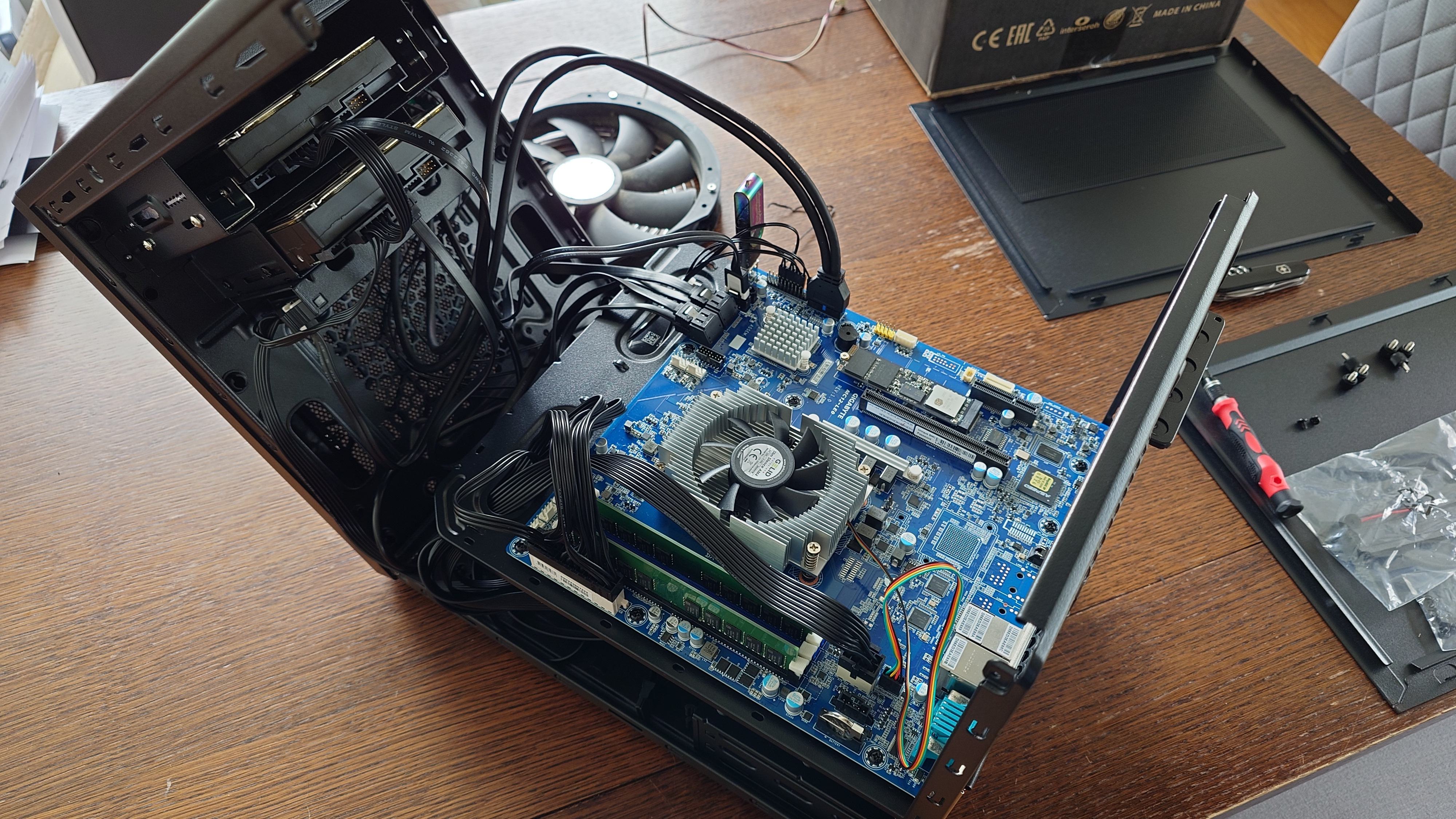

Cube: https://geizhals.de/chieftec-mesh-ci-02b-schwarz-ci-02b-op-a2464978.html?hloc=at&hloc=de
.... z.B. mit ner transcoding VGA, 2*3,5" und nem Blueray Laufwerk + paar ssds (oder auch 6+2 SSds front mit Rahmen + 2*3,5+3*2,5)*

Übrigens Danke für die Empfehlung!
Das ding ist echt nice. mit 5.25" zu 3.5" adapter problemlos 4x HDD drin und noch 3x 2.5" SSD slots frei.
lässt sich leicht zusammenbauen, mit aufklappen. Aber die Qualität ist schon dem preis entsprechend.... aber hey. Es war günstig und sieht gut aus!



[BobbyD]

@Haldi Wie sieht es mit Vibrationen/Rumoren dank der HDDs aus bei dem Case? Und Du hast auf den Frontlüfter verzichtet oder liegt der da auf dem Tisch?



[Haldi]

@BobbyD schwer zu sagen... Die HDDs sind eigentlich nur als Backup der 2TB SSD und für alle grösseren Dateien die nie benötigt werden.
Die sind also zu 99% im Sleep.
Muss mal Hand drauf legen und testen wenn ich was drauf kopiere.

Der Lüfter da ist ein 180mm der momentan gerade in der Decke hängt.
Aber da 3pin Voltage control noch nicht so richtig läuft (muss mal BIOS prüfen ob's da Einstellungen gibt. Rattert der konstant mit 750rpm Rum. Zu viel -.- daher momentan gerade wieder abgehängt.



Wenn's mit Bios nix wird zur Spannungs regulierung überleg ich mir nen Hardware switch.

https://aliexpress.com/i/32866619669.html

4.8V 7.2V und 12V.

Aber erstmal das Ding an DC Spannungsquelle hängen und Manuel einstellen zum lautstärke testen^^



[Haldi]

@hans-peter1909
Ich fürchte du hast recht... 3Pin lüfter laufen dauerhaft auf 12V

Auch wenn im Handbuch steht:
Unter SMU Common Options findet man.
Fan Control
– Fan Table Control
» Options available: Auto, Manual. Default setting is Auto

Hab ich nicht mal das NBIO Common options gefunden unter Advanced ^^

Kann am F13 Bios liegen.
Vielleich findet jemand die Einstellung und hat mit "Manual" mehr glück mit 3Pin Lüfter...

ich habs jedenfalls aufgegeben.

Da mit der 180er lüfter selbst bei 5V noch nen hässliches rattern gemacht hat hab ich den kurzerhand durch nen 120er 1500RPM ersetzt.

Zielt jetzt auch auf die beiden vorderen HDD's... aber mama mia. das ding hat Saft nach gefühltem Luftstrom 3x Mehr als der 180er bei 750rpm. Dafür surrt er auch ganz ordentlich.

Aber... glücklicherweise hatte ich noch ein par Mini-360 Buck Converter rumliegen.

Kurzerhand eingelötet das ding, schrumpfschlauch drüber. Fertig. Surrt nun mit 600rpm etwas leiser als der 1050rpm CPU lüfter.

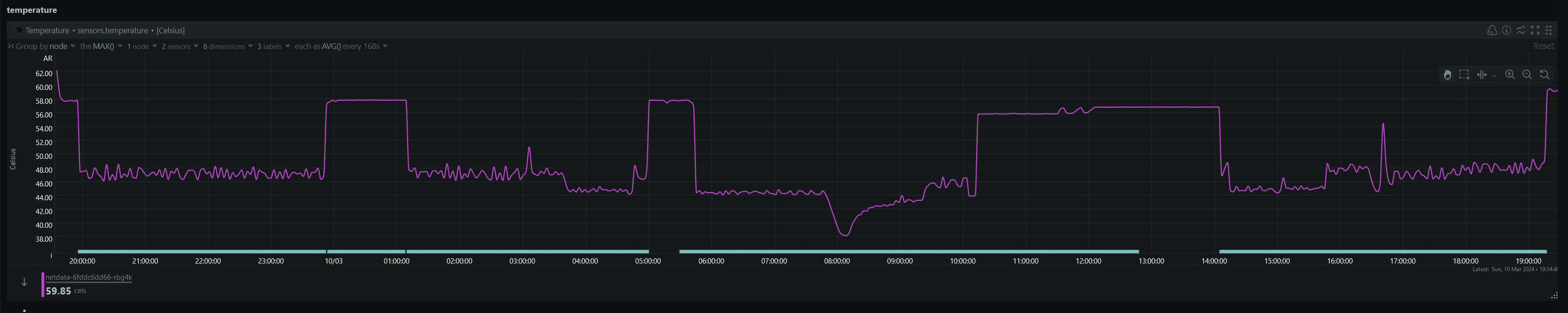

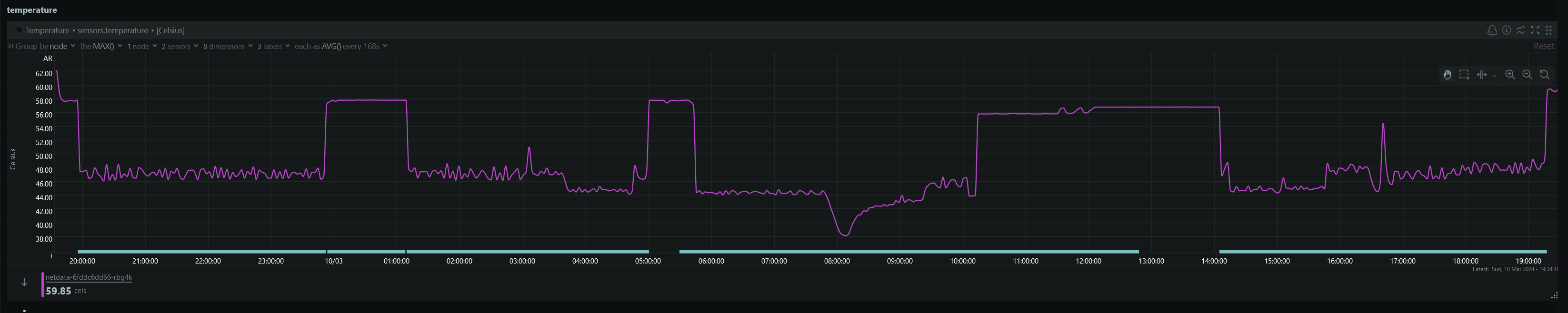

Effektive Temperatur sag ich morgen wenn ich das über Nacht mal hab laufen lassen.

Muss es in der Nacht/morgen früh nochmal probehören.
Aber ist schon beinahe Silent.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[superseven77]

Hallo

es kommt ja immer darauf an wo so ein PC steht.
Meine 2 Server sind nicht wirklich laut, würde mich aber stören wenn es ein Arbeits PC wäre.
Die stehen im Keller und dürfen ruhig Lüftergeräusche machen.

Bei Arbeits PC setze ich auf Noctua Lüfter.
Wenn es ganz ruhig sein soll die U.L.N.
Kommt natürlich immer auf das Konzept an.

Das beim günstigen Preis vom Gigabyte Board einige Sachen nicht so toll sind, hatte ich schon eingeplant.

Bei mir war es ja von Anfang an klar das es einen Server geben wird.
Für Windows gibt es wahrscheinlich bessere Lösungen.

Gruß Bernd



[wddn]

Wenn ich Zeit habe, werde ich mal ein blankes Windows 10 (W11 MCT sagt mir inkompatibel) aufsetzten auf dem MC12 und schauen was noch geht mit dem Stromverbrauch:

Reduce power consumption with powertop

forums.unraid.net

https://www.reddit.com/r/ASRock/comments/1998ozl/how_to_get_higher_pkg_cstates_on_asrock/

Vielleicht kann man aus dem Board noch höhere C-states kitzeln

Low Power S0 Idle Capability gibt es leider auch nicht in den versteckten Optionen

sudo powertop --auto-tune bringt unter TNS Scale nochmal 0.5W im idle -> 16.5W



[Icenice]

ein par Mini-360 Buck Converter

gleich mal in den aliexpress Warenkorb gelegt

Was ich mich heute auch noch gefragt habe: Wieso gibt es keinen 4-Pin PWM zu 3-Pin DC Adapter bzw Controller.
Sowas sollte doch machbar sein.



[BobbyD]

Low Power S0 Idle Capability gibt es leider auch nicht in den versteckten Optionen

Ist wohl üblich für Server-Boards. Es zeigt halt auch, dass solche Boards nicht generell empfohlen werden können. Der Markt soll halt separiert gehalten werden.

Beitrag automatisch zusammengeführt: 26.02.2024

Was ich mich heute auch noch gefragt habe: Wieso gibt es keinen 4-Pin PWM zu 3-Pin DC Adapter bzw Controller.

Kauf doch einfach PWM-Lüfter... DC-Lüfter sind schon seit vielen Jahren out, wenn sie über das MoBo gesteuert werden sollen.
Es gibt auch noch die alten, analogen Lüftersteuerungen.



[ebniv]

Kauf doch einfach PWM-Lüfter... DC-Lüfter sind schon seit vielen Jahren out, wenn sie über das MoBo gesteuert werden sollen.
Es gibt auch noch die alten, analogen Lüftersteuerungen.

Vermutlich weil teilweise DC teilweise deutlichst günstiger? DC Lüfter sind ja auch bei den vielen Gehäusen immer noch beigelegt...

gleich mal in den aliexpress Warenkorb gelegt

Was ich mich heute auch noch gefragt habe: Wieso gibt es keinen 4-Pin PWM zu 3-Pin DC Adapter bzw Controller.
Sowas sollte doch machbar sein.

Ist das hier nicht sowas?

Älterer Beitrag im Luxx: https://www.hardwareluxx.de/index.p...cht-die-pwm-steuerung-von-3-pin-lueftern.html



[Icenice]

Ist das hier nicht sowas?

Genau sowas meinte ich Und das ist sogar voll Analog ausgeführt. Ich hatte schon überlegt, wie man das PWM Signal mit einem Microcontroller auswertet und daraus eine Spannung erzeugt
Und das gibts ausgerechnet nur noch bei Mindfactory für unverschämte 8,99€ Versand 🤦‍♂️

DC Lüfter sind ja auch bei den vielen Gehäusen immer noch beigelegt...

Das wäre auch einer der Gründe.

Beitrag automatisch zusammengeführt: 26.02.2024

Scheinbar war mein Gedankengang mit Microcontroller gar nicht so verkehrt (wenn man das richtig machen will )

Sieh dir diese Amazon-Bewertung an von Phobya 4Pin PWM auf 3Pin Transformer Single Wasserkühlung Überwachung

Funktioniert? - 14% ja, 86% nein

www.amazon.de



[fdiskc2000]

Och Menno, einen 1700er hat nicht zufällig mal einer versucht? Ja ich weiss, offiziell gehts ab den 3000er los, aber ich habe 1700er hier noch liegen und das Board wäre eine günstige nette Variante um den nochmal zum Leben zu erwecken.

Eine Alternative an Board in der Richtung hat nich zufällig jemand parat?



[ebniv]

Und das gibts ausgerechnet nur noch bei Mindfactory für unverschämte 8,99€ Versand 🤦‍♂️

Das war nur mein erstes Ergebnis, bei Geizhals ist es auch gelistet:

Phobya Lüfteradapter 1x 4-Pin PWM auf 1x 3-Pin steuerbar ab € 3,21 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Phobya Lüfteradapter 1x 4-Pin PWM auf 1x 3-Pin steuerbar ✔ Bewertungen ✔ Produktinfo ⇒ Typ: Lüftersteuerung • Formfaktor: intern • Lüfter: 1 • Kanäle: 1… ✔ Steuerungen ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Edit:
Ich sehe gerade, dass die Bewertung in deinem Edit diese Platine nur begrenzt empfiehlt, da es wohl nur bis 8V runter geht -> Lüfte stoppen nie.

Beitrag automatisch zusammengeführt: 26.02.2024

Scheinbar war mein Gedankengang mit Microcontroller gar nicht so verkehrt (wenn man das richtig machen will )

Falls zumindest ein PWM Fan vorhanden ist:
Vielleicht würde es reichen das PWM Signal von diesem anzuzapfen und damit ein MOSFET zu steuern und die 3-Pin Lüfter dann ohne Tacho anzusteuern.
Oder vielleicht geht es sogar ganz ohne, wenn man auf Regelbarkeit verzichtet und eine konstante Drehzahl einstellt. Aber dann könnte man ja auch gleich den oben angemerkten Buck Converter nutzen.

Es gibt auch noch andere Entwürfe / Ideen
