[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

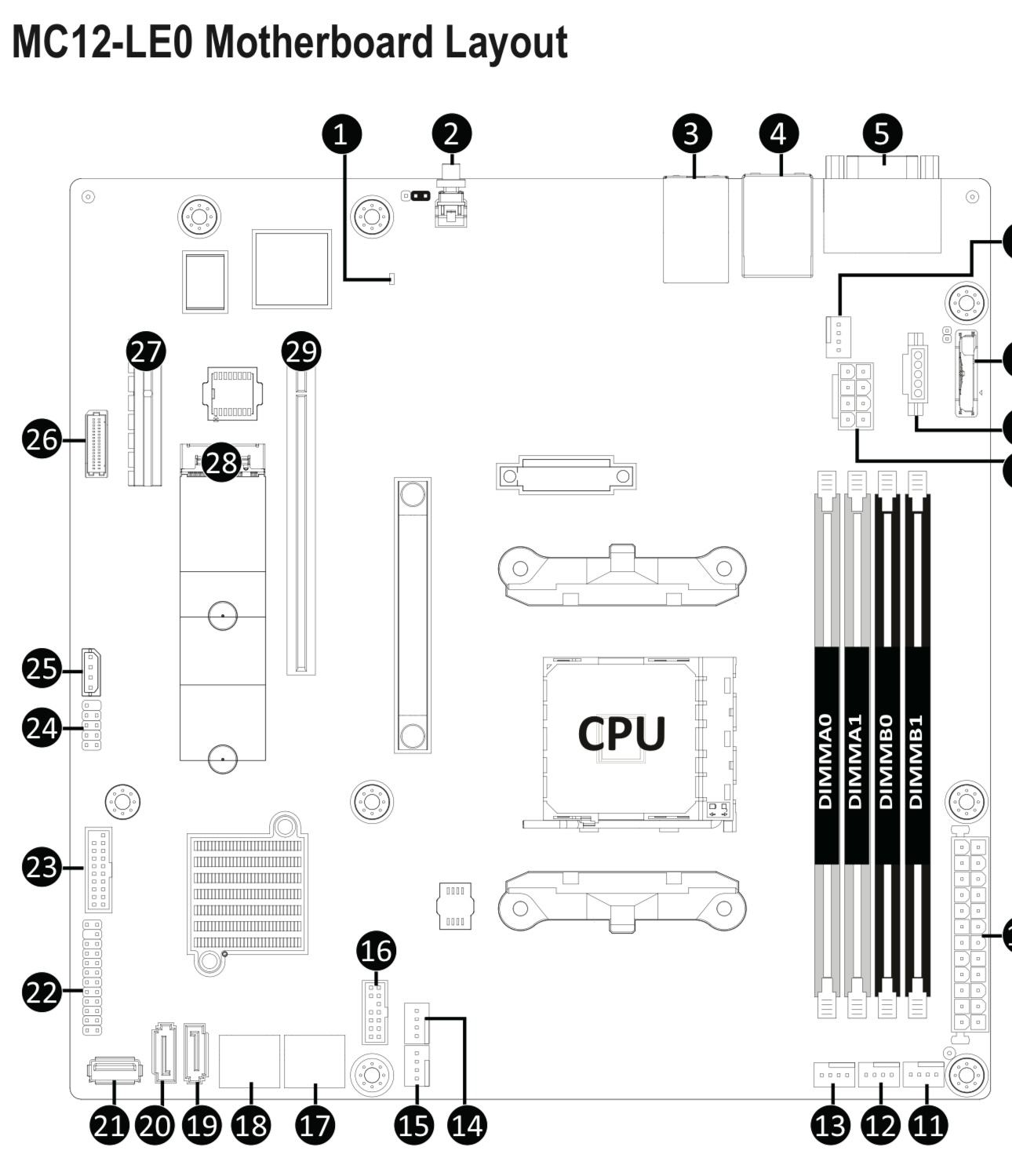

2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
SPD wird leider nicht sauber angezeigt. Ausgelesen wird die schon vom Board.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
"Stromlos-ist-Pflicht-Therorie"
Zumindest beim BMC Update. Auch bei Supermicro sagt einem deren Tool, man soll das System für ein paar Minuten stromlos machen.

Ist bei ASRock Rack nicht anders.
Das ist doch wohl ein Scherz :fire: Ich könnte schwören, dass mein X10/X11 irgendwas Board die sauber angezeigt hat.

Ausgelesen wird die schon vom Board.
Du meinst die Bezeichnung der Module? Wäre ja noch schöner, wenn nicht mal das klappen würde.

Und schreib ihnen das IPMI weiterhin Bild ausgibt wenn eine Grafikkarte gesteckt ist.
Das kommt daher, dass es sich um einen unabhängigen Management Chip handelt, den die eingesteckte Grafikkarte nicht weiter interessiert.
Aber einen "Workaround" dazu habe ich doch schon hier beschrieben https://www.hardwareluxx.de/communi...fähig-aktuell-unter-50€.1347943/post-30300897
Ich möchte keinesfalls dieses geile IPMI missen :bigok: Wie oft musst du denn jetzt im Bios rumspielen? Dann erledigst du das eben über IPMI.

Das Board hat so seine "Besonderheiten". Als Desktop nicht unbedingt erste, auch wenn es funktioniert.
Alleine nur bis das endlich mal hochfährt 🤦‍♂️ Dazu nur zwei USB3 Buchsen im Anschlussfeld? WTF

Hallo,
ich habe das BIOS Update erfolgreich per BMC durchgeführt.
Die iGPU Einstellung hatte ich nun auf beide Auto-Einstellungen gesetzt. Nach einem Bootvorgang ist die iGPU aber wieder deaktiviert. Kann das noch jemand bestätigen?

Grüße

Hallo,
ich habe das BIOS Update erfolgreich per BMC durchgeführt.
Die iGPU Einstellung hatte ich nun auf beide Auto-Einstellungen gesetzt. Nach einem Bootvorgang ist die iGPU aber wieder deaktiviert. Kann das noch jemand bestätigen?

Grüße
... versuche mal bitte, die Einstellungen noch einmal zu setzen.
Es hat den Anschein, dass einige BIOS Einstellungen erst gespeichert werden nach dem ein zweiter kompletter Boot erfolgt ist.

Wollte gerade unter Win10 Chipsatztreiber installieren. Ist eine vorinstallierte SSD aus einem Intel System


Braucht das Board/AMD wirklich eine exklusive Installation von Grund auf?

Wer will BIOS F14 testen 😁

Ich bin gerade auf Business Trip und kann erst nächste Woche testen ob die iGPU damit korrekt funktioniert…

Link vom Gigabyte Support:

Keine Garantie, Nutzung auf eigene Gefahr 👍
probiere ich gleich aus. Hab jetzt endlich nach 3 Monaten, bei denen das Board schon bei mir liegt, mir odch mal ne passnde CPU und nen AMD Boxed Lüfter besorgt. nur doof, dass bei dem Mainboard Layout der boxed Lüfter nur um 180° gedreht verbaut werden kann :fresse:

und kann erst nächste Woche testen ob die iGPU damit korrekt funktioniert…
Wenn das nicht im Changelog steht, dann wird sich das auch nicht ändern.

Geht bei Asrock Rack ebenfalls nicht würde ich behaupten:

Zuletzt bearbeitet:

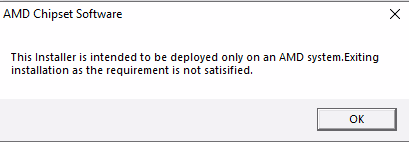

Wollte gerade unter Win10 Chipsatztreiber installieren. Ist eine vorinstallierte SSD aus einem Intel System

Anhang anzeigen 977638
Braucht das Board/AMD wirklich eine exklusive Installation von Grund auf?
So. Mein Windows 10, was zuvor auf der SSD war (Intel Core i5 12400) konnte ganz normal die AMD Chipsatztreiber isntallieren. Keine Fehlermeldung.


Beitrag automatisch zusammengeführt:

E: Was wolltet ihr mit ner DGPU testen? Könnte es heute noch nachstellen. Morgen kommt TrueNAS drauf

Zuletzt bearbeitet:
konnte ganz normal die AMD Chipsatztreiber isntallieren. Keine Fehlermeldung.
Klase, aber bei mir gehts trotzdem nicht :rolleyes2: Irgendwas wird da wohl in der Installation vergeigt sein. Brauchen wir aber hier nicht weiter erörtern, da das im Prinzip Offtopic ist.
Krieg ich schon irgendwie raus, wenn nichts wirds ja wohl spätestens mit einer cleanen Installation funktionieren.

Was wolltet ihr mit ner DGPU testen?
Also ich schon mal nichts. Für mich ist das Verhalten des Boards klar :d Das soll ja bei mir dann auch mit TrueNAS laufen

Schau mal ob du den Aspeed komplett abschalten kannst, ohne dies in Windows Gerätemanager zu tun.

Hallo Zusammen,

ich bin der "Neue" - Post 1 in diesem Forum. Ich habe in den letzten Tagen den ganzen Thread gelesen und habe dann auch mal eins bestellt (gestern) - natürlich ist der Preis ab heute wieder bei 50 € :(

Nach den ganzen Herausforderungen mit dem Ram, möchte ich direkt "den richtigen" kaufen. Leider ist von der QVL Liste keiner irgendwo verfügbar.

Hat jemand einen Tipp für einen Ram, der direkt und ohne Probleme / zicken funktioniert hat? Ich hätte gerne ECC DDR4-3200. Entweder 2x8GB oder 2x16GB

Danke und viele Grüße
Itchy2

Hallo Zusammen,

ich bin der "Neue" - Post 1 in diesem Forum. Ich habe in den letzten Tagen den ganzen Thread gelesen und habe dann auch mal eins bestellt (gestern) - natürlich ist der Preis ab heute wieder bei 50 € :(

Nach den ganzen Herausforderungen mit dem Ram, möchte ich direkt "den richtigen" kaufen. Leider ist von der QVL Liste keiner irgendwo verfügbar.

Hat jemand einen Tipp für einen Ram, der direkt und ohne Probleme / zicken funktioniert hat? Ich hätte gerne ECC DDR4-3200. Entweder 2x8GB oder 2x16GB

Danke und viele Grüße
Itchy2

Hallo



Gruß Bernd

Danke @superseven77 . Ich hatte immer Single Sided ram im Kopf. Aber so ist auch gut. Kann ich davon auch 2 im Dual Channel betreiben? Wie war das mit dem Rambänken? A1 und B1 oder A1 und A0?

Danke und viele Grüße
Holger

Hat jemand einen Tipp für einen Ram, der direkt und ohne Probleme / zicken funktioniert hat?
Nach meinen Erfahrungen und was ich gelesen habe gab es nur Zickerein vor dem BIOS Update oder wenn wer (man muss schon sagen "mal wieder") versucht hat RDIMM / registered ECC Ram zu verwenden. Es läuft nur UDIMM / unbuffered!

Oder hat jemand andere Erfahrungen gemacht, gibt es tatsächlich "inkompatiblen" UDIMM Ram oder Ram mit dem kein Update möglich ist?

Ich würde vor allem auf den Preis schauen, die Spanne kann schon sehr arg auseinander gehen, von unverschämt teuer bis günstig. So ~40€/16GB scheint wohl aktuell ein günstiger Neupreis für 3200er zu sein. Notfalls kann man das Update auch immer noch mit dem allermeisten (älteren) Wald und Wiesen 4GB DDR4 UDIMM machen. Falls man keinen hat gibt es die bei KA für 5€ oder teilweise sogar geschenkt.

Ich hatte den bestellt, läuft ohne Probleme: https://www.alternate.de/Kingston-ValueRAM/DIMM-16-GB-DDR4-3200-Arbeitsspeicher/html/product/1790725

Kurze Nachfrage bzgl. meiner Verwirrung. Was ist jetzt richtig bei 2 RAM-Modulen für dual-Channel?: A0,A1, oder A0,B0, oder... ?

Für mich war Dual-Channel eigentlich immer bei AMB ein Slot pro Farbe (Bzw. ein Slot dazwischen immer frei), also A0 und B0? Zumindest, wenn ich meine AM4-Boards im Haushalt so anschaue...

Bei meinem ASUS ist das so geregelt:



Ergo müssten es bei dem Gigabyte somit A1 und B1 die richtigen Slots sein.

Zuletzt bearbeitet:
Sicher? Dann habe ich also die ganze Zeit den RAM falsch bestückt gehabt? :unsure:🤦‍♂️
Vermutlich nicht. A1 + B1 ergibt Dualchannel bei zwei Modulen, A0 und B0 theoretisch auch, aber wir müssen ja wohl bei unserem Board die 1er Bänke zuerst bestücken. Wer unsicher ist kauft 4 identische Module und hat gar kein Problem... ;)

Ich hab mir jetzt für den M.2 zwei Varianten bestellt und werde testen / berichten wie gut sie laufen.
1x NVME auf 2x SATA mit JMB582
1x NVME auf SFF-8087 mit ASM1064

JMB582 und ASM1064 wollen beide nur eine PCIe 3.0 1x Anbindung - in der Theorie sollte das passen, zumindest für HDDs. Mit Aliexpress Choice Lieferung sollten die sogar rel. schnell da sein - ich rechne mal mit 2 Wochen. Unterwegs sind die beiden Karten schon.

Ich hab mir jetzt für den M.2 zwei Varianten bestellt und werde testen / berichten wie gut sie laufen.
1x NVME auf 2x SATA mit JMB582
1x NVME auf SFF-8087 mit ASM1064

JMB582 und ASM1064 wollen beide nur eine PCIe 3.0 1x Anbindung - in der Theorie sollte das passen, zumindest für HDDs. Mit Aliexpress Choice Lieferung sollten die sogar rel. schnell da sein - ich rechne mal mit 2 Wochen. Unterwegs sind die beiden Karten schon.

der JMB582 sollte fehlerfrei laufen (hoffe du hast auf die m.2 size geachtet 40 oder 80)
der JMB585 ebenso (aber volle Bandbreite nur mit 2 PCIe Lanes) - aber für HDDs weit genug
der ASM1064 hat eigentlich nur 4 SATA Gen3 (6GBps) ports laut spec sheet - https://www.asmedia.com.tw/product/A58yQC9Sp5qg6TrF/58dYQ8bxZ4UR9wG5

Zuletzt bearbeitet:
An der Verkabelung scheitert es leider meistens, zumindest wenn man keine 300-400 € für einfache PCIe Adapter samt passender Kabel auf U.2 kaufen möchte.
Gibt doch genügend günstige Adapter Karten auf Amazon und EBay.

Läuft in meinem Test bisher auch problemlos mit PCIe Gen4 insofern dad Kabel was taugt und nicht zu lang ist

Gibt doch genügend günstige Adapter Karten auf Amazon und EBay.

Läuft in meinem Test bisher auch problemlos mit PCIe Gen4 insofern dad Kabel was taugt und nicht zu lang ist
Müssten nur die U.2 platten noch etwas im Preis fallen...

der JMB582 sollte fehlerfrei laufen (hoffe du hast auf die m.2 size geachtet 40 oder 80)
der JMB585 ebenso (aber volle Bandbreite nur mit 2 PCIe Lanes) - aber für HDDs weit genug
der ASM1064 hat eigentlich nur 4 SATA Gen3 (6GBps) ports laut spec sheet - https://www.asmedia.com.tw/product/A58yQC9Sp5qg6TrF/58dYQ8bxZ4UR9wG5

Gut zu wissen - danke! Beim JMB585 war ich etwas skeptisch - da gibts die ein oder andere negative Amazon Bewertung. Deswgen der JMB582 und der ASM1064. Nachdem ich nur SATA benötige passt das mit den SATA Gen3 Ports - hätte ich gleich dazu schreiben können. Oder konkret die Ali Links posten:

https://de.aliexpress.com/item/1005006555862974.html JMB582 mit Kürzungsoption der Platine
https://de.aliexpress.com/item/1005006026982407.html ASM1064

beim asrock x4704du geht es, die apu durch zu reichen. da liegt es am csm legacy. vllt. kann mal jmd in die richtung testen?
Ok, habe es selbst nie probiert. UEFI-Boot ist hier bei diesem Board aber die Vorgabe, daran wird es also kaum liegen.

Im servethehome thread scheint jemand F14 mit APU erfolgreich getestet zu haben 👍
Kann ich bestätigen, das funktioniert.

Ich habe testweise mal den 16-Kerner in meinen Homeserver gepackt, statt der 8-Kernigen APU. Und der idle-Verbrauch (mit VMs etc, also nicht wirklich idle) ist mindestens 20 Watt höher... Für mich nicht neu und deswegen empfehle ich weiterhin die APUs aka Monolithen. Wobei der 16-Kerner sicher das andere Ende der Skala ist, mit einem guten 8-Kerner (nicht APU) liegt man hoffentlich irgendwo dazwischen, wissen tu ich das aber nicht.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
