[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.

---

Inhaltsverzeichnis​

1. Das Angebot
2. Technische Daten
3. Prozessor Support
4. Anleitungen & Guides
   1. BIOS und BMC Update
   2. Reset BMC Passwort
5. Bekannte Probleme
6. FAQs
7. Verbrauchswerte
8. Linksammlung
9. Vorheriger Starter

---

1. Das Angebot Nach oben​

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

Nur Mainboard MC12-LE0	ebay Piospartslap	Piospartslap	geizhals
Mit Gelid Kühler	eBay Piospartslap	Piospartslap

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board (NEU) Projekte 2xLAN 1x management port | mydealz

www.mydealz.de

---

2. Technische DatenNach oben​

• mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
• bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
• 2 x 1GbE LAN ports (Intel® I210-AT)
• 1 x 10/100/1000 dedizierter management LAN port
• Integrated in Aspeed® AST2500
  • "mini" onboard GPU zur Administation
  • 2D Video Graphic Adapter with PCIe bus interface
    1920x1200@60Hz 32bpp
• Erweiterungsslots
  • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
    • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
    • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
  • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
    • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
  • M.2 slot (über Chipsatz angebunden):
    • M-key
    • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
• Aspeed® AST2500 management controller
  GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

  Spoiler: Features (unvollständig getestet)

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
• nur bedingt für normale Desktop Systeme zu empfehlen
  • sehr wenig I/O-Ports (2x USB 3.1)
  • VGA nur für onboard Grafik, keine Bildausgabe einer APU
  • kein onboard Sound

---

3. Prozessor SupportNach oben​

• [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
• Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)

ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	Nein
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

Grafischer Vergleich (danke @Haldi):

*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:

• Wasserkühlung
• Top-Blower (Thermalright baut große, leise)
• Undervolting
• Begrenzung der Leistungsaufnahme (PBO?)
• hoher Airflow im Gehäuse
• die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)

---

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:

• eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
• einen Ramstick in Slot A1
• Managment Lan mit Router verbinden
• Board Starten (es muss laufen für den Update Prozess)
• IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
• mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
• die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
• die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
• bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
• wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
• BIOS Update
  • rom.ima_enc Datei in Mode:Bios flashen
  • Bilder: [externe Seite] BIOS Update Gigabyte Server
• BMC Update
  • image.RBU in Mode:BMC flashen
  • Bilder: [externe Seite] IPMI Update Gigabyte Server

per UEFI (von @pumuckel):

• eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
• einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
• Tast/Maus/mon anschließen
• System starten und abwarten (erster Start dauert etwas)
• Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
• dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
• dann (wenn nötig) kurz restarten
• dann das Bios entweder per BMC oder per UEFI updaten
• dann runterfahren
• Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
• nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben​

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

to-DO:

• Anbindung vom M2, sinnvollste Nutzung der PCIe

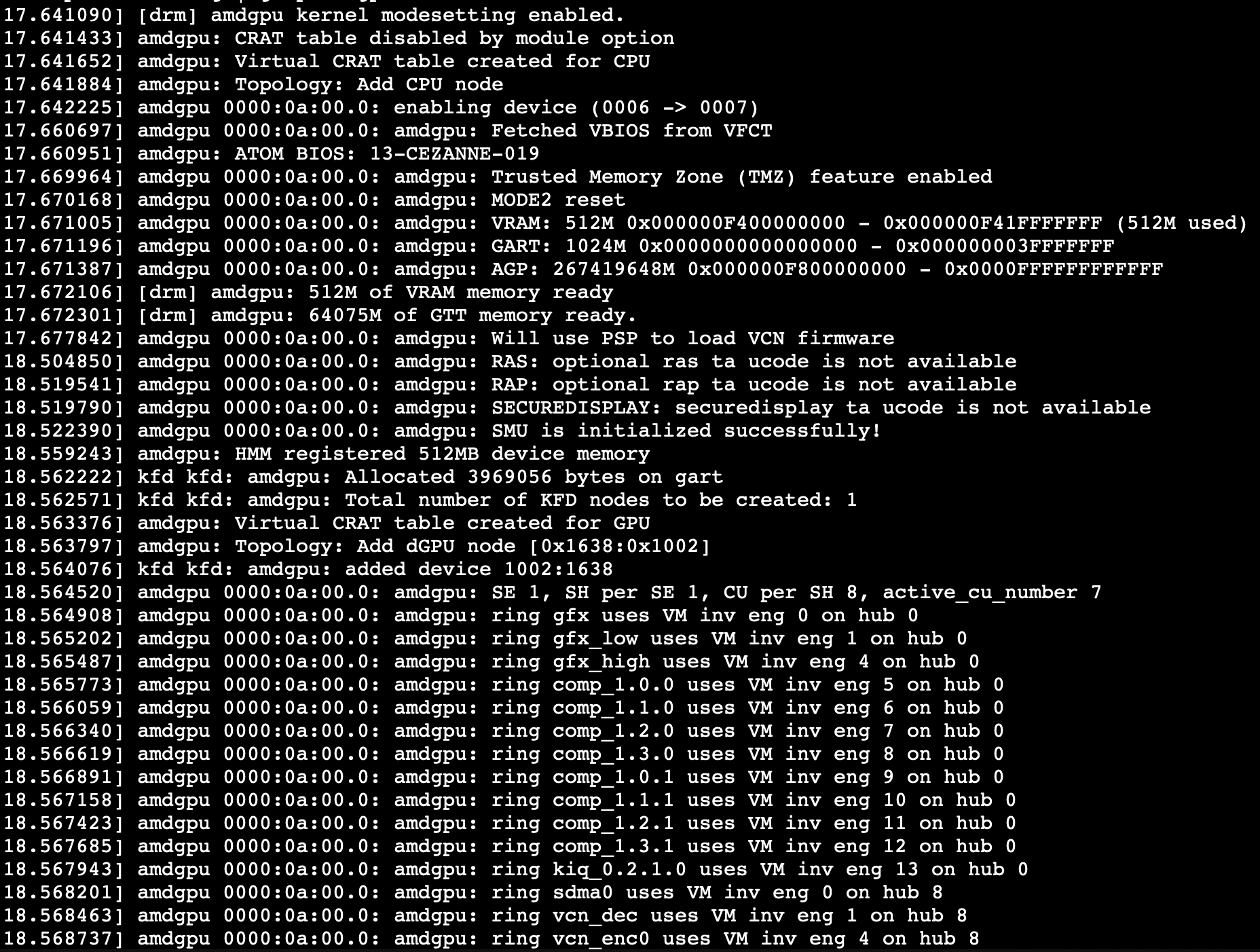

• iGPU

  • Also auch mit F18 gehts mit VirGL, musst UMA_specified einstellen.

  • mir hat für erfolgreiches Passthrough folgender Link geholfen:




    GitHub - isc30/ryzen-7000-series-proxmox: Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included.

    Get the Ryzen 7000 series processors with AMD Radeon 680M/780M integrated graphics or RDNA2/RDNA3 GPUs running with Proxmox, GPU passthrough and UEFI included. - isc30/ryzen-7000-series-proxmox

    github.com

    Habe einen 5650G mit Bios Version F15 im Einsatz.

  • Ich habe mal testweise meinen Jellyfin Server runtergefahren und getestet, ob nach dem Hochfahren das transcoding noch funktioniert. Das war gar kein Problem, hat alles geklappt.
    Danach habe ich die iGPU an eine Windows 10 VM durchgereicht und war nicht in der Lage, einen Treiber zu installieren.

---

5. Problembehandlung Nach oben​

• Reset BMC-PW
• 5950X Abstürze

---

6. FAQsNach oben​

• Lüfterprofil
• Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
• KVM-Konsole öffnen
• Web-BIOS aufrufen

---

7. VerbrauchswerteNach oben​

• 5600x Idle: 22W
• 5650G Idle: 16W
• die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet

Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.

[Sammelthread] - Die sparsamsten Systeme (<30W Idle)

++ Update ++ Die Liste ist jetzt als Google online Tabelle verfügbar (vielen Dank dafür an -DDD-) und wird nur noch dort weitergepflegt http://goo.gl/z8nt3A Es wurde ja schon öfter vorgeschlagen, mal in einem Thread nur die Mess-Ergebnisse der sparsamsten Systeme zu posten und da sich Niemand...

www.hardwareluxx.de

---

8. LinksammlungNach oben​

• [Herstellerseite] MC12-LE0 Rev. 1.x
• [Herstellerseite] Download: Datenblatt beim Hersteller
• [Herstellerseite] Download: QVL Liste
• [geizhals] Preisvergleich und Daten
• [externe Seite] IPMI Update Gigabyte Server
• [externe Seite] BIOS Update Gigabyte Server
• Forum: servethehome (STH)
• Forum: level1techs (L1T)

---

9. Früherer StartbeitragNach oben​

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.

Spoiler: Alter Starter

------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):

Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI Preisvergleich Geizhals Deutschland

Preisvergleich und Bewertungen für Mainboards AMD Sockel AM4 mit Formfaktor: µATX, Besonderheiten: IPMI

geizhals.de

Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:

Gigabyte Mainboard MC12-LE0 AMD B550 AM4 Ryzen 5000 Server Board+Kühler NEU /NEW | eBay

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW + Kühler. für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU.

www.ebay.de

ohne low profile Kühler

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 Server Board NEU | eBay

Für AMD Ryzen 5000 Series / 4000 Series / 3000 Series. P/N: MC12-LE0 Rev. 1. 1 x Mainboard MC12-LE0 NEU / NEW. AMD Socket AM4. 1x Blende wie auf dem Foto. Technical data / Technische Daten. Drucker & Zubehör.

www.ebay.de

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

Gigabyte Mainboard MC12-LE0 Re1.0 AMD B550 AM4 Ryzen 5000 4000 3000 Server Board NEU / NEW - Piospartslap

GIGABYTE Mainboard für AMD Ryzen 5000 Series / 4000 Series / 3000 Series P/N: MC12-LE0 Rev 1 x microATX (W244 x D244 mm) NEW / NEU Tec

www.piospartslap.de

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​

MC12-LE0 (rev. 1.x) | Workstation Motherboard - GIGABYTE Germany

Single AMD Ryzen™ 5000/4000/3000 Series ProcessorsDual Channel UDIMM DDR4, 4 DIMMs2 x 1Gb/s LAN ports via Intel® I210-AT6 x SATA 6Gb/s ports1 x M.2 slot wit...

www.gigabyte.com

mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)
APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface

• Dashboard
• HTML5 KVM
• Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
• Sensor Reading History Data
• FRU Information
• SEL Log in Linear Storage / Circular Storage Policy
• Hardware Inventory
• Fan Profile
• System Firewall
• Power Consumption
• Power Control
• LDAP / AD / RADIUS Support
• Backup & Restore Configuration
• Remote BIOS/BMC/CPLD Update
• Event Log Filter
• User Management
• Media Redirection Settings
• PAM Order Settings
• SSL Settings
• SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben


es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort

BMC Unique Pre-Programmed Password Implementation Announcement | Security & Technical Advisory - GIGABYTE U.K.

Dear Valued Customers & Partners,Beginning in March 2020, GIGABYTE will begin implementing a new security feature for the BMC firmware stack on all our ...

www.gigabyte.com

... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L
5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:

• Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
• Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
• Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios

#
#



[BlackEpic]

Das Board bleibt eigen.
Mit Edge (Ja komisch, aber hatte sonst alles gleich wie die Versuche davor... =>Danke @itchy1988) hat es sich jetzt nach x Neustarts/CMOS Resets laut BMC vollständig flashen lassen:

Hab jetzt im BMC auch wieder Sensorwerte für die CPU Spannung usw. aber leider weiterhin kein Bild.
Laut BMC ist es noch auf F06, wobei ich vermute, dass der das erst bei nem erfolgreichen POST aktualisiert.

Gibts eigentlich nen Unterschied zwischen nem Flash über das BMC oder z.B. QFlash?
Überlege mir so ein Set (z.B. CH341A) zum direkten Flashen des Bioses zu besorgen...



[AndreasNSA]

Auch ich kann positiven Erfolg mit meinem 5650G und Bios F14 verzeichnen. Nur beim ersten Start nach dem Bios Update und anschließendem Umstellen der iGPU Funktion hat er beim nächsten Start wieder auf disabled gestellt. Ein erneutes Einstellen auf UMA_Auto behielt das Bios dann drin und nun wird die GPU auch im Proxmox erkannt. Klasse Arbeit von Gigabyte, die Funktion noch bereitzustellen.



[xXThunderbyteXx]

Betreibt jemand eine U.2 Adapter Karte an dem Board?
Ich habe zwei Samsung PM9A3 U.2 an eine PCIe auf 4x U.2 Karte angeschlossen, aber es wird lediglich eine NVMe erkannt.

Im BIOS ist 4x4x4x4 Bifurcation aktiviert.
An einem Supermicro H11 SSL-NC mit zwei nativen SFF-8643 Ports laufen beide Problemlos.


Karte: PCIE 4.0 to 4x U.2 Expansion Card SFF-8639



[ebniv]

Im BIOS ist 4x4x4x4 Bifurcation aktiviert.

Du hast aber schon eine CPU und keine APU/Ryzen 5500/Ryzen 5700 drinnen?



[itchy1988]

Gut, dass es jetzt läuft.
Von welcher Version auf welche hast du das BMC (direkt?) versucht zu flashen?

Wie lange hast du gewartet, ob das "gebrickte" BMC wieder ereichbar wird? Bei mir lässt sich dessen start gerne generell auch mal einiges an Zeit. ..

die Notiz zur Ausgangsversion habe ich leider schon entsorgt. es war quasi der Auslieferungszustand. Das BMC war erst wieder nach dem Update über den physischen Screen erreichbar. Vorher wollte es nicht mehr.

och mit Chrome funktioniert. Vorherige Versuche waren gescheitert, weil es mit 2 bestückten RAM Modulen tatsächlich nicht läuft
Das habe ich irgendwie durch selektive Wahrnehmung ausgeblendet. Gefrustet hatte ich dann den BMC unter der EFI Shell geflasht. Das hat geklappt. Erst danach ließ sich über die Web Oberfläche auch das BIOS updaten. Beim zweiten Board habe ich dann (zumindest zu 99% sicher) BMC mit CPU+RAM in A1 geflasht

komisch. echt zickig das Board. Mein Problem war ja das flashen vom BMC mit Chrome. Danach hatte ich Chrome gar nicht mehr versucht.

btw: zeigt bei einem von Euch das BMC Werte für die Power Consumption an? Bei mir steht dort leider nichts drinnen.



[Haldi]

btw: zeigt bei einem von Euch das BMC Werte für die Power Consumption an? Bei mir steht dort leider nichts drinnen.

Wenn du die original PSU verwendest steht das sicher drin.
Sonst nicht .



[maxblank]

btw: zeigt bei einem von Euch das BMC Werte für die Power Consumption an? Bei mir steht dort leider nichts drinnen.

Nein, steht bei mir auch nichts.



[xXThunderbyteXx]

Du hast aber schon eine CPU und keine APU/Ryzen 5500/Ryzen 5700 drinnen?

Ich hatte tatsächlich erst einen Ryzen 5500 aber diesen dann gegen einen 5600 getauscht.



[xXThunderbyteXx]

Eben die Karte testweise mal in den PCIe Slot eines H11 gesteckt und ebenfalls 4x4x4x4 Bifurcation aktiviert.
Läuft hier problemlos.

Schient also irgendwas mit dem Mainboard zu sein.
BIOS reset hat leider keine Abhilfe gebracht



[Icenice]

Schient also irgendwas mit dem Mainboard zu sein.

Wenn, dann eher mit der Karte, obwohl die doch hier auch schon als funktionsfähig bestätigt wurde? (meine ich zumindest).
Da das Board ja manchmal zickig reagiert, solltest du vielleicht einen Powercycle durchführen und die Einstellung nochmal kontrollieren 🤷‍♂️

Mit einem 5600 und entsprechender 4x4x4x4 Einstellung funktioniert bei mir z.B. eine HP Dual-NVME Karte mit 2 SSDs.
So eine China Karte https://de.aliexpress.com/item/1005006524116153.html wartet auch noch auf einen Test.
Mangels passender SSDs kann ich eine Supermicro 4x4x4x4 Karte gerade nicht testen Du könntest mir ja mal kurz eine U.2 SSD zum Test rüberreichen 😅
Und so ein Teil habe ich auch noch irgendwo gebunkert 🤦‍♂️ https://de.aliexpress.com/item/1005005445337273.html



[itchy1988]

Lange überlegt, welches Gehäuse ich nehmen soll. Hab gerade das hier gefunden: https://www.jonsbo.com/en/products/N4Black.html

Sieht ja eigentlich ganz nice aus.



[Ceiber3]

Ist auch ein richtig gutes Gehäuse für Nas bau. Gibt es als M-ATX und ITX Gehäuse.



[itchy1988]

Ist auch ein richtig gutes Gehäuse für Nas bau. Gibt es als M-ATX und ITX Gehäuse.

Leider nur in Europa nirgends verfügbar. Die anderen Gehäuse der Serie sind leider nur ITX



[maxblank]

Und die PCIe-Steckplätze sind nur halbe Höhe, Kühler maximale Höhe 70 mm. Je nach Prozessor wird das für den TopBlower sportlich mit dem MC12, vor allem mit entsprechender NVMe-Karte im x16 Slot. Netzteil maximal SFX-Formfaktor. Sollte man beachten.

Jonsbo N4 NAS Enclosure Released

The Jonsbo N4 6/8-Bay NAS Enclosure has been Revealed The Jonsbo N4 NAS Enclosure marks an addition to the brand's lineup, featuring cube-shaped Micro-ATX cases designed specifically for DIY NAS server builds. These enclosures are available in two colours: black and white, each incorporating a dist

nascompares.com

Jonsbo N2 vs Jonsbo N3 vs Jonsbo N4 - NAS Case Comparison

Should You Buy the Jonsbo N4, N3 or N2 for your NAS DiY Build? Building your NAS has inarguably become easier in recent years, thanks in large part to considerably more tailored and NAS-designed components arriving on the market that allow users to take a lot of the guesswork out of building a priv

nascompares.com



[superseven77]

Hallo

das N4 wäre ja bei Nutzung des MC 12 ideal.
CPU Lüfter in der passenden Höhe sind verfügbar und SFX Netzteile auch.
Steckkarten sollte es auch genug Auswahl geben.

Gruß Bernd



[daralla]

Nach nun längerem Gebastel verbleiben für mich ein Problem und eine Auffälligkeit. Ich hab derzeit zwei der Boards verbaut:
#1 Ryzen 3600, 1x32GB 2666 RAM, 480GB SSD + 4TB HDD
#2 Ryzen 3700X, 2x32GB 3200 RAM, 1TB NVME + 4x 500GB HDD
beide nun mit BIOS F14

Das Problem (getestet auf beiden Maschinen): wenn ich eine Quadro P600 einbaue um sie für das Video encodieren zu nutzen während die Bildausgabe weiter über die IPMI Grafik laufen soll, dann funktioniert das Encodieren das nicht. Zumindest nicht mit Kommandozeilen Tools wie ffmpeg oder der Kommandozeilen Version von Handbrake (handbrakecli). Beide Tools melden "CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected". Kurioserweise klappt es aber mit der normalen GUI Version von Handbrake, da wird die Quadro GPU erkannt und benutzt.

Die Auffälligkeit ist, auf beiden Maschinen identische BIOS Settings und Treiber, beide mit Windows Server 2022. Früher im Thread hatte ich mich ja schon gefragt warum die CPU-Frequenz im Taskmanager im Idle nicht absinkt (bei #1 immer auf ~ 3.6 GHz). Aktuell ist nun aber der Stand so, daß auf #1 im Idle die Frequenz auf ~ 1.6GHz sinkt, bei #2 aber nicht... wie gesagt bei identischen Settings. Am wahrscheinlichsten ist, daß ich beim rumprobieren doch eine Einstellung übersehen habe, die unterschiedlich ist, aber ich komme nicht dahinter, was das sein könnte. ECO Mode off / 45Watt und P-States 0/1/2 im BIOS machen keinen Unterschied.



[sch4kal]

Würde auf ein Windowsproblem tippen. Unter Linux mit amd_pstate EPP Driver taktet mein 5600X mit F13 BIOS alles auf Standard runter auf 800 MHz und boostet auch korrekt einen Kern bei Last auf 4,6(5) GHz.



[Kavendish]

Nach nun längerem Gebastel verbleiben für mich ein Problem und eine Auffälligkeit. Ich hab derzeit zwei der Boards verbaut:
#1 Ryzen 3600, 1x32GB 2666 RAM, 480GB SSD + 4TB HDD
#2 Ryzen 3700X, 2x32GB 3200 RAM, 1TB NVME + 4x 500GB HDD
beide nun mit BIOS F14

Das Problem (getestet auf beiden Maschinen): wenn ich eine Quadro P600 einbaue um sie für das Video encodieren zu nutzen während die Bildausgabe weiter über die IPMI Grafik laufen soll, dann funktioniert das Encodieren das nicht. Zumindest nicht mit Kommandozeilen Tools wie ffmpeg oder der Kommandozeilen Version von Handbrake (handbrakecli). Beide Tools melden "CUDA_ERROR_NO_DEVICE: no CUDA-capable device is detected". Kurioserweise klappt es aber mit der normalen GUI Version von Handbrake, da wird die Quadro GPU erkannt und benutzt.

Die Auffälligkeit ist, auf beiden Maschinen identische BIOS Settings und Treiber, beide mit Windows Server 2022. Früher im Thread hatte ich mich ja schon gefragt warum die CPU-Frequenz im Taskmanager im Idle nicht absinkt (bei #1 immer auf ~ 3.6 GHz). Aktuell ist nun aber der Stand so, daß auf #1 im Idle die Frequenz auf ~ 1.6GHz sinkt, bei #2 aber nicht... wie gesagt bei identischen Settings. Am wahrscheinlichsten ist, daß ich beim rumprobieren doch eine Einstellung übersehen habe, die unterschiedlich ist, aber ich komme nicht dahinter, was das sein könnte. ECO Mode off / 45Watt und P-States 0/1/2 im BIOS machen keinen Unterschied.

ZU 1. Du solltest der ffmpeg instanz manuell die p400 zuweisen

How use FFMPEG multi GPU proccess

I have a problem and cant find any suitable answer for it. Its about use multi GPU proccess. I have 3 graphic card and you could see it : [![enter image description here][1]][1] if image not load...

stackoverflow.com

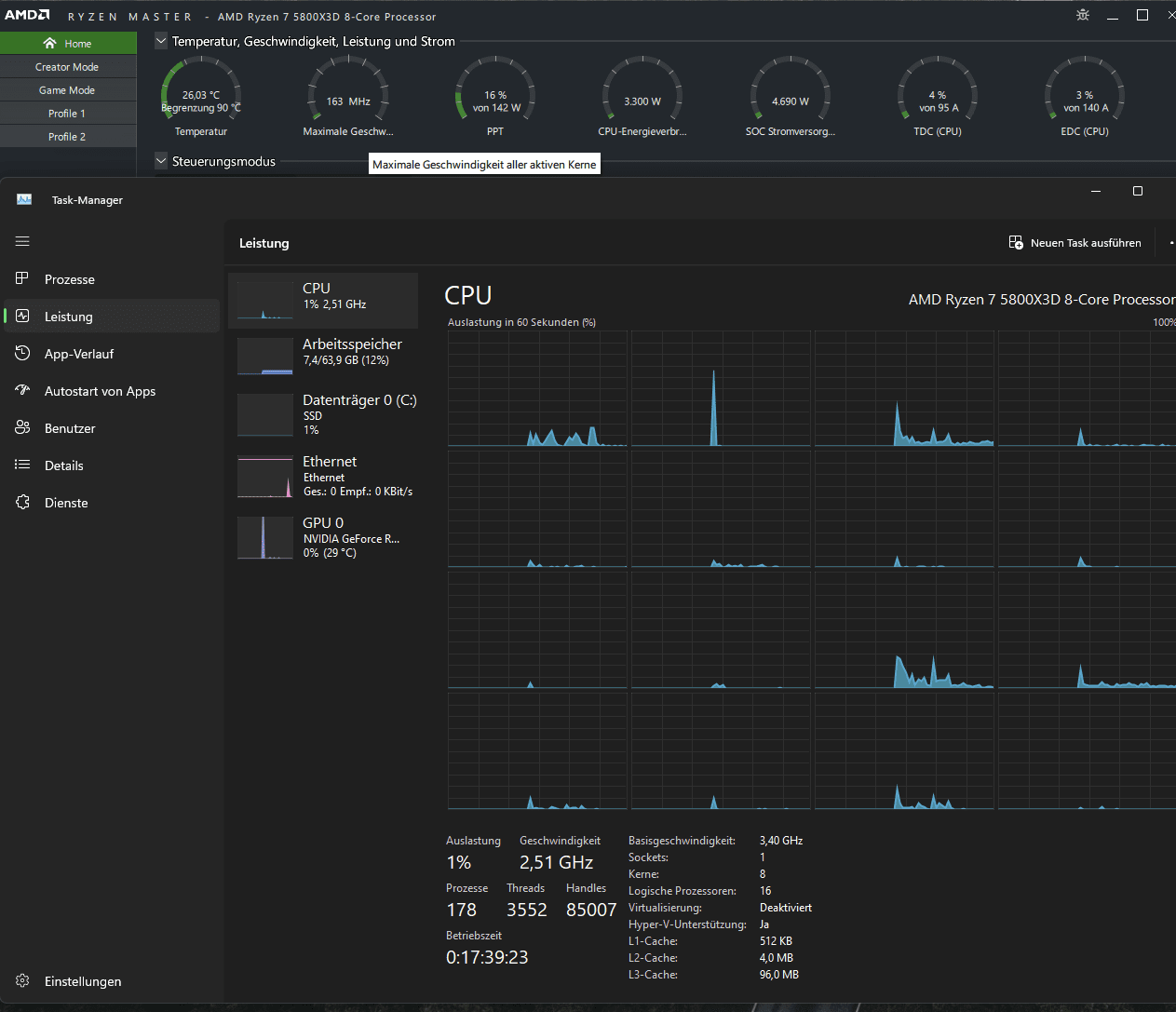

2. War das nicht so, dass einzig Ryzen Master unter Windows das korrekt ausliest bei AM4?
(Und unter Windows nutze ich immer wieder diesern Custom-Energiesparplan) https://www.computerbase.de/forum/threads/energiesparplan-zen2-zen3-ryzen-3000-5000.1934824/
Sehe das Verhalten zumindest auch bei Gaming-Rechner hier



[daralla]

Ja ich vermute auch daß es eine Windows Einstellung ist. Die sichtbaren Einstellungen des Energiesparplans (Ausbalanciert) sind identisch, aber ich meine mich zu erinnern, daß Windows dort nicht alles anzeigt.

Beitrag automatisch zusammengeführt: 10.03.2024

ZU 1. Du solltest der ffmpeg instanz manuell die p400 zuweisen

How use FFMPEG multi GPU proccess

I have a problem and cant find any suitable answer for it. Its about use multi GPU proccess. I have 3 graphic card and you could see it : [![enter image description here][1]][1] if image not load...

stackoverflow.com

Hatte ich schon versucht mit "-hwaccel_device 0" bzw. "1", kein Unterschied, selbe Fehlermeldung. nvidia-smi zeigt die Quadro als device 0 an, übrigens.



[Kavendish]

Blöde Frage, gibt

ffmpeg -vsync 0 -i input.mp4 -c:v h264_nvenc -gpu list -f null –

denn auch 0 als ID für die P400 aus?



[BobbyD]

Ja ich vermute auch daß es eine Windows Einstellung ist. Die sichtbaren Einstellungen des Energiesparplans (Ausbalanciert) sind identisch, aber ich meine mich zu erinnern, daß Windows dort nicht alles anzeigt.

AMD kann keine (Windows-)Treiber.

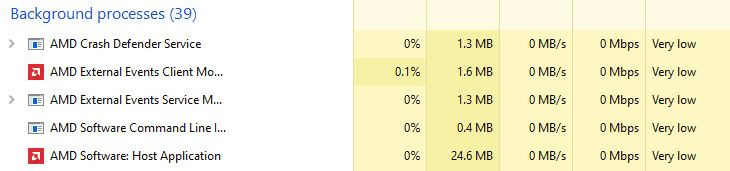

Das merke ich auch gerade wieder. Ich möchte die AMD-Software rund um die iGPU deinstallieren. Der AMD-Installer weigert sich aber, da die iGPU nicht mehr im System zu finden ist, weil ich die CPU getauscht habe und die jetzige keine iGPU hat...

Windows Server ist aber, als Server OS, per default auch kein Energiesparwunder.

Wobei ich hier gerade Windows 10 Pro drauf habe und hier senkt sich der Takt so tief auch nicht ab. Das ist nicht per se ein Problem, letztlich kommt es immer auf den tatsächlichen Verbrauch an.
Dass Du aber zwei Systeme hast und sich hier Unterschiedliches zeigt, ist dann doch merkwürdig. Vielleicht liegt es am BIOS F14? Ich werde mal downgraden und gucken, ob sich da was ändert.

Beitrag automatisch zusammengeführt: 10.03.2024

Keine Änderung. Kann mich aber auch nicht erinnern, 1.6GHz oder gar 800 MHz auf diesem Brett je in Windows gesehen zu haben, sofern der AMD-Chipsatz-Treiber installiert war. Wie gesagt, ein Problem ist das nicht.



[Haldi]

amd_pstate EPP Driver taktet mein 5600X mit F13 BIOS alles auf Standard runter auf 800 MHz

Whaaaat.
Muss wohl doch mal TrueNAS Dragonfish Beta mit Kernel 6.6 installieren.



[puffelman]

Hallo, hat schon jemand versucht, Windows von USB-Stick zu installieren? Muss das erst im Bios gestattet werden? Habe zwar usb in der Bootliste, aber im Bootmenu werden nur Netzwerk-Boot-Optionen zur Auswahl angezeigt.



[Icenice]

Geht problemlos, sofern der Stick auch in Ordnung ist bzw. korrekt erstellt wurde.



[puffelman]

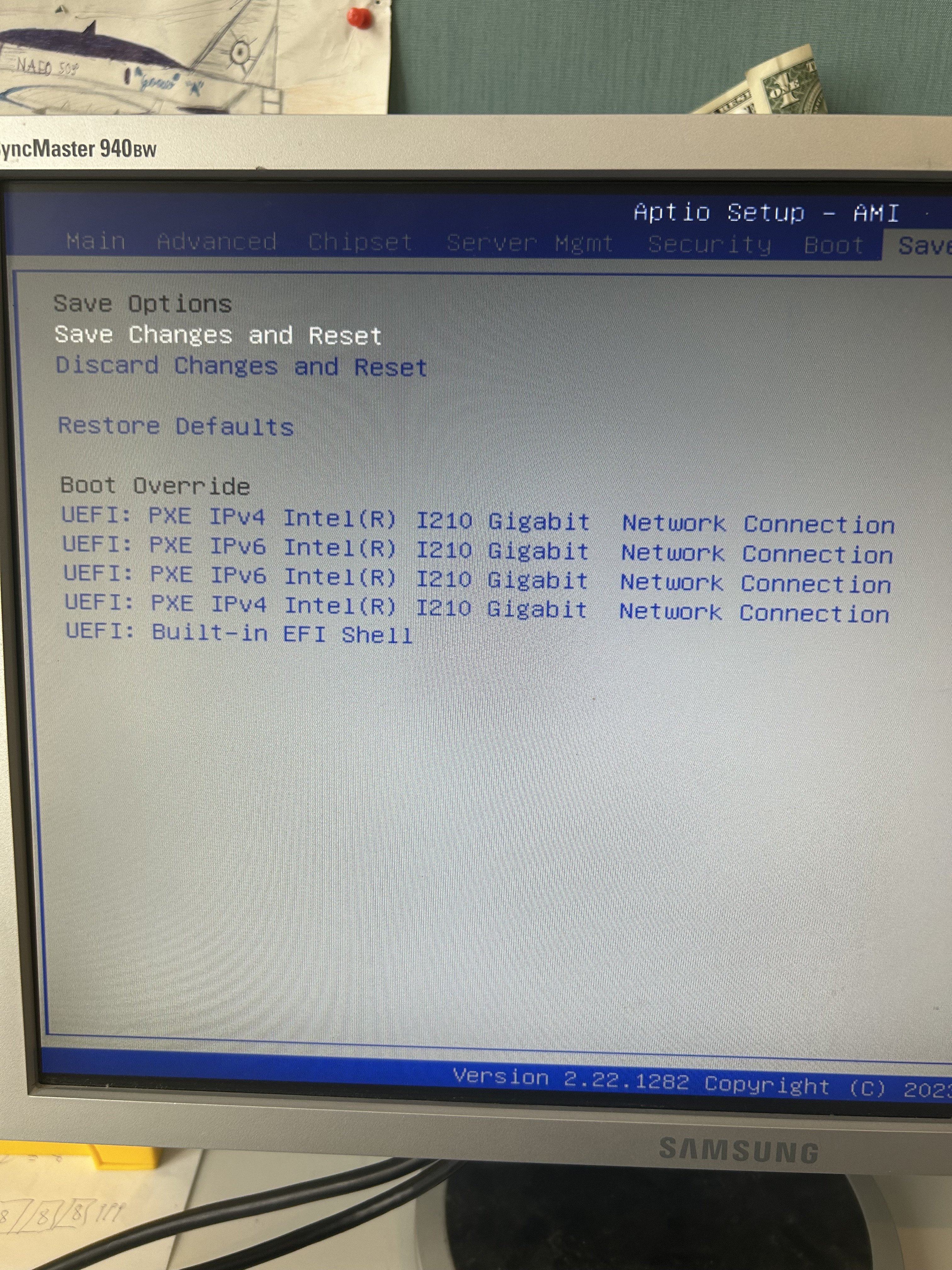

Okay, danke. Hatte mich nur gewundert, weil im Bios etwas von boot override steht und es standardmäßig vielleicht nicht geht. Dann ist es wohl der Stick



[Icenice]

Entweder mit Microsofts MCT erstellen, oder gleich einen Ventoy Stick erstellen und die ISO(s) danach drauf kopieren. Wird dir vieles erleichtern.
Bei Deskmodder findest du aktuelle Win10 ISOs incl. aktuellem Updatestand

Beitrag automatisch zusammengeführt: 10.03.2024

Ventoy - Bootfähigen USB-Stick ganz einfach mit einer ISO erstellen (Multiboot-fähig) [Update] - Deskmodder.de

Windows 10 22H2 19045 ISO / ESD inkl. Updates (deutsch, english) - Deskmodder.de

Die Windows 10 22H2 ISO (19045) immer mit den aktuellen Updates integriert, findet ihr bei uns. Egal ob für Home, Pro oder alle Versionen in einer ISO.

www.deskmodder.de



[daralla]

Blöde Frage, gibt

ffmpeg -vsync 0 -i input.mp4 -c:v h264_nvenc -gpu list -f null –

denn auch 0 als ID für die P400 aus?

"-gpu list" scheint 'ne ältere Option zu sein, gibt bei meiner aktuellen ffmpeg version gar nichts aus. Der Beitrag ist ja auch schon über 3 Jahre alt...

Sowieso, wenn ich das richtig verstehe, ist die Auswahl der GPU für nvenc mit "-hwaccel_device <number>" dafür gedacht bei mehreren CUDA GPUs im System eine bestimmte davon auszuwählen. Wenn aber nur eine Cuda-fähige GPU im System ist, ist deren index number immer "0" und sollte automatisch gefunden/benutzt werden.

Noch etwas mehr background: die von mir verwendete ffmpeg version ist von hier: https://www.gyan.dev/ffmpeg/builds/#about-these-builds und funktioniert in einem anderen System mit Intel 9400F und Quadro P2000 ohne Probleme mit nvenc. Allerdings ist dort eben nur die eine GPU im System.

Dann in meinem älteren Microserver Gen8 (den eines der Ryzen Systeme letztlich ersetzen soll) ist eine Quadro P620 verbaut. Der Microserver hat ja auch 'ne IPMI Grafik fürs ILO (Matrox G200) also ähnliche Konstellation im Prinzip. Dort funktioniert die Verwendung von ffmpeg mit nvenc.

Wenn keiner noch 'ne zündende Idee hat, werde ich wohl den 3700x ohne Hardwareencoding verwenden. Geschwindigkeit ist sogar etwas besser als mit dem Intel CPU / Quadro P2000 System, außerdem sind die erzeugten MP4's sogar ca. 15 5 % kleiner. Was der Ryzen 3700x im Verbund mit einer Quadro und Hardware encoding an Speed geschafft hätte, bleibt dann wohl ein Geheimnis...

ffmpeg speed:
Ryzen3700x using libx264: ~ 13.5x
Intel 9400F / Quadro P2000 using h264_nvenc: ~ 10.5x

Beitrag automatisch zusammengeführt: 10.03.2024

Hallo, hat schon jemand versucht, Windows von USB-Stick zu installieren? Muss das erst im Bios gestattet werden? Habe zwar usb in der Bootliste, aber im Bootmenu werden nur Netzwerk-Boot-Optionen zur Auswahl angezeigt.

Ich hab Windows Server 2022 offizielle ISO mit Rufus 4.3, Zielsystem "UEFI ohne CMS", GPT Partitionierung, auf einen 8GB Stick schreiben lassen, das bootet ohne Probleme.



[wddn]

F14 BIOS update ueber BMC erfolgreich und iGPU ist aktiviert
Asus Hyper M.2 4.0 funktioniert wunderbar mit 3x NVMEs (8x4x4 bifurcation)
4x32GB KSM32ED8/32ME laufen mit 3200 Mhz

22.3W mit TNS idle ohne Last, 3x NVME und Intel X520-DA2 NIC
Mal schauen ob ich irgendwo noch 4x 3.5' HDD finde um das Storage setup von meinem Produktiv-Server zu simulieren



[chr1stus]

Auch ich kann positiven Erfolg mit meinem 5650G und Bios F14 verzeichnen. Nur beim ersten Start nach dem Bios Update und anschließendem Umstellen der iGPU Funktion hat er beim nächsten Start wieder auf disabled gestellt. Ein erneutes Einstellen auf UMA_Auto behielt das Bios dann drin und nun wird die GPU auch im Proxmox erkannt. Klasse Arbeit von Gigabyte, die Funktion noch bereitzustellen.
Anhang anzeigen 979142

Huhu!

Bist Du - nach dem ersten umstellen - direkt wieder ins Bios oder hast Du erst das System gestartet und nochmal neu gestartet und dann nochmal die Einstellungen gesetzt?

Ich finde es auch stark, dass sie dieses Update noch bringen. Toll wäre das Bios würde auch nachhaltig die Einstellungen halten. ^^

Grüße



[BobbyD]

Ich hab den 16-Kerner draufgesetzt und Win11 installiert, hiermit geht die ASPEED-Grafikausgabe ohne angeschlossenen Monitor ohne Probleme. Muss ich nicht verstehen.
