[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen


7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
@pumuckel

Hätte da noch info für den 1st Post.

Wie Icenice schon gesagt hat ist der untere PCI-E 4.0 x 4 Slot nicht geeigent für eine GPU da die sonst mit den hinteren Anschlüssen kollidiert.
Lustiger "Fun Fact": Steckt man die GPU in den x4 Slot funktioniert die Bildausgabe, wie gewohnt immer über die dGPU; also POST Screen und Bootvorgang sichtbar ;). Nur recht viel mehr als eine kurze Karte, bringt man da sehr schlecht rein, weil die sonst mit den Anschlüssen kollidiert.

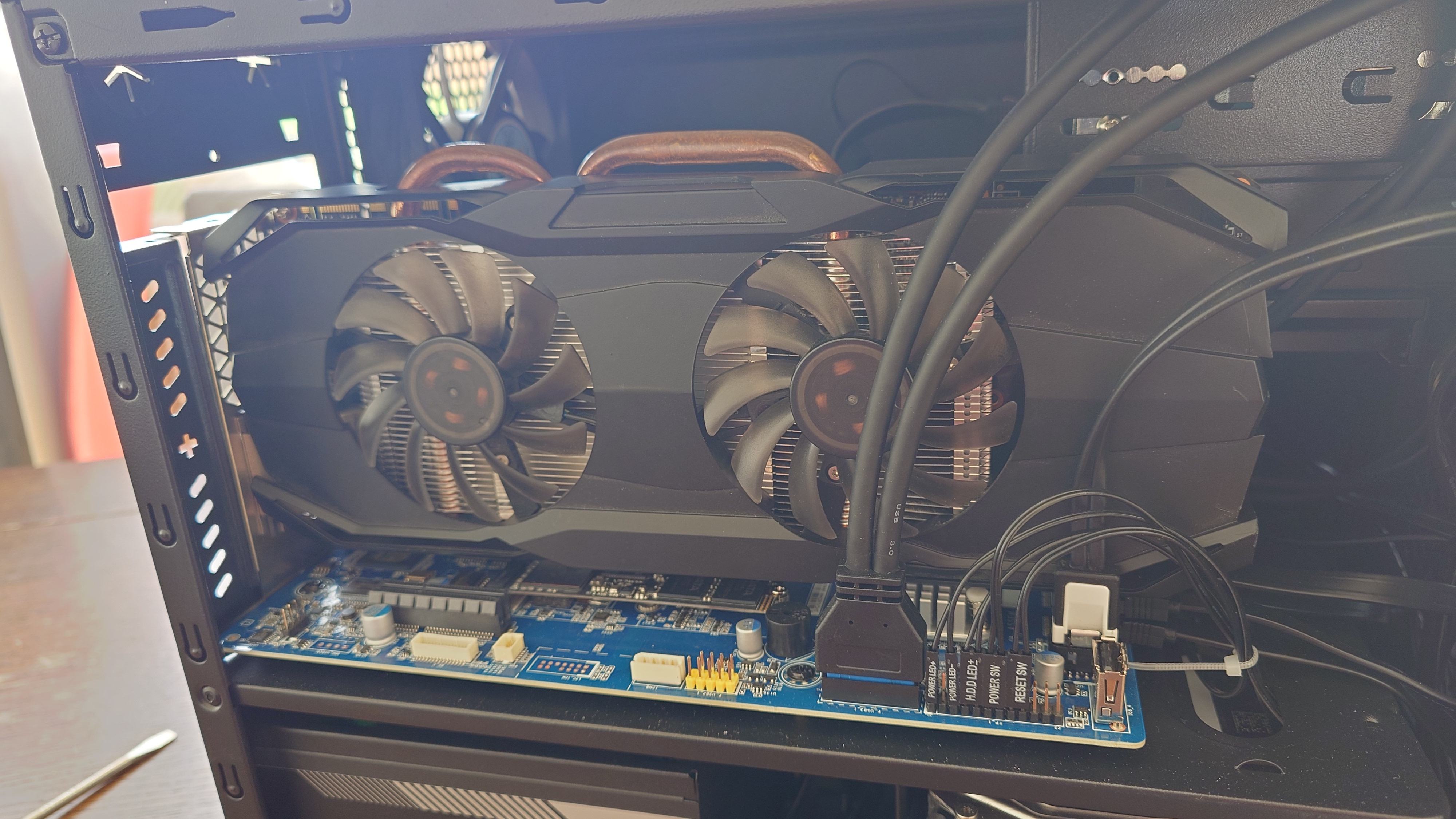

Ist also der obere PCI-E 4.0 x 16 Slot geeignet für eine GPU?
Nein! Eine GPU Kolidiert mit dem Sata Port!


Glücklicherweise habe ich nur 5 Sata Ports in benutzung und nicht 6 und konnte somit auf den unteren ausweichen.
Ich denke nicht das man da mit einem abgewinkelten Sata Anschluss irgendwie hinkommt....
Also -1 Sata Ports bei GPU Nutzung!

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
da die sonst mit den hinteren Anschlüssen kollidiert
Jetzt verstehe ich endlich, warum bei "moderneren" (Gaming) Boards die Anschlüsse so nervig abgewinkelt sind :d
Damit es keine Kollisionen bei großen Karten/ Kühlern gibt :d

Moin! Weiß von jemand zufällig, ob der EcoMode/PPT-down/TDP-down beim Pro 5650G funktioniert, der laut AMDs Webseite nicht mit einer cTDP 45W ausgewiesen ist? Ich habe das weder mit F11 noch F13 hinbekommen. Konnte an verschiedenen Stellen (NBIO) einstellen, es wurde aber nichts dauerhaft übernommen. Der Gigabyte Support moderiert das mit „Overclocking/Undervolting“ ab, obwohl das genau genommen kein Undervolting im klassischen Sinne ist. Oder irre ich mich?

Zuletzt bearbeitet:
Generell kann das ein 5650G/5750G, ich weiss aber nicht ob auf diesem Board.

Sofern aber das Case nicht gerade superklein und schlechtbelüftbar ist, macht es es keinen Sinn. Du sparst nichts im Idle oder kleiner Last,, wenn Du das beabsichtigst.
Das kappt Dir nur die Spitze "obenrum" weg.

Nee, geht darum, dass das Teil in einem vollgepacktem 12 HE Rack hängt, unter der Deck im Heizungsraum. Die Lufttemperaturen außerhalb des Rack auf so 2 m Höhe sind so 28-30°C Sommers wie Winters.

Also 12 HE das Rack und 2 HE das Gehäuse des Servers

Das Rack hat schon 4 Lüfter und keine Tür.

Mir geht es also wirklich um die abzuführenden Max Abwärme. Im Idle ist alle ok. Und die 19 Watt die das MB mit CPU, BMC und 1 SSD im Pilotbetrieb aufnahm fand ich vertretbar.

Zuletzt bearbeitet:
Eingeschaltet war es nicht. Nun on geht es, danke!
Wow -.-
Und ich dachte mir natürlich "Logisch schaltest du den Host AUS wenn du ein BIOS Update machen willst"....

Tjo, falsch gedacht -.-
Image.RBU läuft nun F14 BIOS update

Steht ja sogar im ersten Post: "System anlaufen lassen (Power-ON)"

Edit:
Nach dem Update dauerts ein weilchen....


Edit2:
F14 BIOS VGA Settings werden nur angezeigt wenn man eine APU verbaut hat?
Ich finde dazu nix.

Zuletzt bearbeitet:
Und ich dachte mir natürlich "Logisch schaltest du den Host AUS wenn du ein BIOS Update machen willst"....
Ich hatte das selbst hier schon bestätigt, wieder vergessen und musste dann noch mal dran erinnert werden. 🤪
Fairerweise muss man festhalten, dass man ein BIOS Update normalerweise ja auch immer bei eingeschaltetem Rechner macht. Man muss es sich nur merken.

Fairerweise muss man festhalten, dass man ein BIOS Update normalerweise ja auch immer bei eingeschaltetem Rechner macht. Man muss es sich nur merken.
well yes, but no,but yes.
Bios Updates macht man normalerweise im BIOS. Da läuft der PC zwar aber ist nicht im OS ^^
Bei server boards mit IPMI nur leicht verwirrend xD

Bios Updates macht man normalerweise im BIOS. Da läuft der PC zwar aber ist nicht im OS
Er muss ja auch nicht im OS sein, Du kannst auch im BIOS sein. Er muss halt an sein.

ist der untere PCI-E 4.0 x 4 Slot nicht geeigent für eine GPU

Ist also der obere PCI-E 4.0 x 16 Slot geeignet für eine GPU?
Nein!
Ich würde sagen: It depends. Und zwar von der Länge und/oder Breite der GPU. Eine P4000 passt einwandfrei in den X16 Slot; eine P1000 in den x4 Slot. Eine Intel A380 könnte auch in den x4 passen.
Ausladende Gaming Karten sind für das Board mit Einschränkungen oder gar nicht vernünftig nutzbar. Ein eventueller SSD-Kühler auf der m.2 darf auch nicht zu hoch sein, sonst kollidiert der auch wieder mit einer breiteren Grafikkarte 🤦‍♂️


hab den hier von dem shop. Versand am Tag der Bestellung. Alles top
Habe da auch bestellt und gestern geliefert bekommen, weil dank Versandkostenfrei, noch der günstigste gewesen.
Habe gestern auch mal das BMC auf .19 angehoben und von F11 über F13 zu F14 geflasht.
Direkt von F11 zu F14 konnte ich übrigens nicht flashen.

Und endlich Promox V8 installiert statt TrueNas Scale baremetal.

Was ist eigentlich mit der IPMI Option (Remote-) BIOS? Sollte das funktionieren, und wenn ja wie, oder ist das bei diesem Board schlicht ohne Funktion? Ich hab mal probehalber ein BIOS Passwort gesetzt und dann die Anmeldung mit Benutzer Administrator / Admin versucht, but no joy...

Was ist eigentlich mit der IPMI Option (Remote-) BIOS? Sollte das funktionieren, und wenn ja wie [...]
Welchen Browser nutzt du? Bei mir ging es unter Chromium, aber nicht unter Firefox.
Die Einloggdaten sollten die gleichen wie beim BMC sein.

Huhu!

Bist Du - nach dem ersten umstellen - direkt wieder ins Bios oder hast Du erst das System gestartet und nochmal neu gestartet und dann nochmal die Einstellungen gesetzt?

Ich finde es auch stark, dass sie dieses Update noch bringen. Toll wäre das Bios würde auch nachhaltig die Einstellungen halten. ^^

Grüße
Ich bin nach dem ersten Umstellen und nach dem Neustart sofort wieder ins BIOS.
Da war es wieder deaktiviert.
Ein erneutes Einstellen und darauffolgenden Neustart behielt dann die Einstellung.
Auch jedes neues Einstellen und darauffolgenden Neustart behält jetzt die Einstellung.
Das Problem bestand also nur einziges Mal.

Heute kleiner Testaufbau um die Konfiguration meines Storage-Servers ansatzweise zu simulieren mit dem Gigabyte und ein Gefuehl fuer den Stromverbrauch zu bekommen (mein TNS Server in der Signatur hat ca. 70W idle

MC12-LE0 (F14)
4650G mit boxed Kuehler
4x32GB ECC RAM
1x 256GB fuer OS
Asus Hyper M.2 PCIe 4.0 mit 2x 970 EVO (nur PCIe 3.0): fuer special vDev (Metadata)
Intel X520-DA2
4x 3.5 HDD (2x2TB + 2x4TB)

OS: TrueNAS Scale Dragonfish Beta
  • HDD auf Spindown nach 5 Minuten
  • Level 1 (max stromsparen)
powertop zeigt mir out-of-the-box "good" an fuer alle Komponenten - leider anscheinend max. nur C3

40W im idle mit HDDs erwacht
28.6W idle mit HDDs im Spindown

Das sind 40W weniger als mein Asrock Rack X470D4U mit 2700X, 64GB RAM, 5x SSD und 4x HDD, 10Gbit NIC

Sehr krass!!!! Haette ich so nicht erwartet

Dann werde ich wohl das Gigabyte Board als 18/7 Storage Server verwenden und das X470D4U wird zum Backupserver

Heute kleiner Testaufbau um die Konfiguration meines Storage-Servers ansatzweise zu simulieren mit dem Gigabyte und ein Gefuehl fuer den Stromverbrauch zu bekommen (mein TNS Server in der Signatur hat ca. 70W idle

MC12-LE0 (F14)
4650G mit boxed Kuehler
4x32GB ECC RAM
1x 256GB fuer OS
Asus Hyper M.2 PCIe 4.0 mit 2x 970 EVO (nur PCIe 3.0): fuer special vDev (Metadata)
Intel X520-DA2
4x 3.5 HDD (2x2TB + 2x4TB)

OS: TrueNAS Scale Dragonfish Beta
  • HDD auf Spindown nach 5 Minuten
  • Level 1 (max stromsparen)
powertop zeigt mir out-of-the-box "good" an fuer alle Komponenten - leider anscheinend max. nur C3

40W im idle mit HDDs erwacht
28.6W idle mit HDDs im Spindown

Das sind 40W weniger als mein Asrock Rack X470D4U mit 2700X, 64GB RAM, 5x SSD und 4x HDD, 10Gbit NIC

Sehr krass!!!! Haette ich so nicht erwartet

Dann werde ich wohl das Gigabyte Board als 18/7 Storage Server verwenden und das X470D4U wird zum Backupserver

beeinduckend mit einer Intel X520-DA2 und einer nvme im Chipsatzslot auf 28W zu kommen

kannst du mal deine LSPCI posten

beeinduckend mit einer Intel X520-DA2 und einer nvme im Chipsatzslot auf 28W zu kommen

kannst du mal deine LSPCI posten

Die geplante X710-DA2 sollte minimal sparsamer sein als die X520-DA2 und ich hoffe dass die Toshiba HDDs mit Helium-Fuellung auch minimal sparsamer sind.
Ich musste powertop autotune doch durchfuehren - autotune bringt ca. 3W -> werde dies als CRON job anlegen







Das sind 40W weniger als mein Asrock Rack X470D4U mit 2700X, 64GB RAM, 5x SSD und 4x HDD, 10Gbit NIC

Sehr krass!!!! Haette ich so nicht erwartet
Könnte natürlich größtenteils an der CPU liegen, Chiplet vs. Monolithic. Schade, dass wir das nicht genauer erfahren können.

Überlege ebenfalls zu wechseln, aber nach dem das ASRock Rack Board jetzt auch ohne IPMI läuft, wird da vermutlich nix rauszuholen sein.

Zuletzt bearbeitet:
Bei mir ging es unter Chromium, aber nicht unter Firefox.
Die Einloggdaten sollten die gleichen wie beim BMC sein.
Danke, hab mal reingeguckt. Es gibt aber insgesamt weniger Optionen und keinerlei Punkte, die es nicht auch im regulären BIOS gibt, kann man sich also guten Gewissens sparen.

Ist es jemanden bekannt, ob man bei diesem Board den SATA-Controller an eine VM durchschleifen kann (Stichwort IOMMU Gruppen)? Oder führt das bei diesem Board auch zu Auffälligkeiten?

Hallo zusammen,

nachdem ich BMC und BIOS erfolgreich aktualisieren konnte, habe ich jetzt noch ein paar Schwierigkeiten mit der Netzwerkkonfiguration.

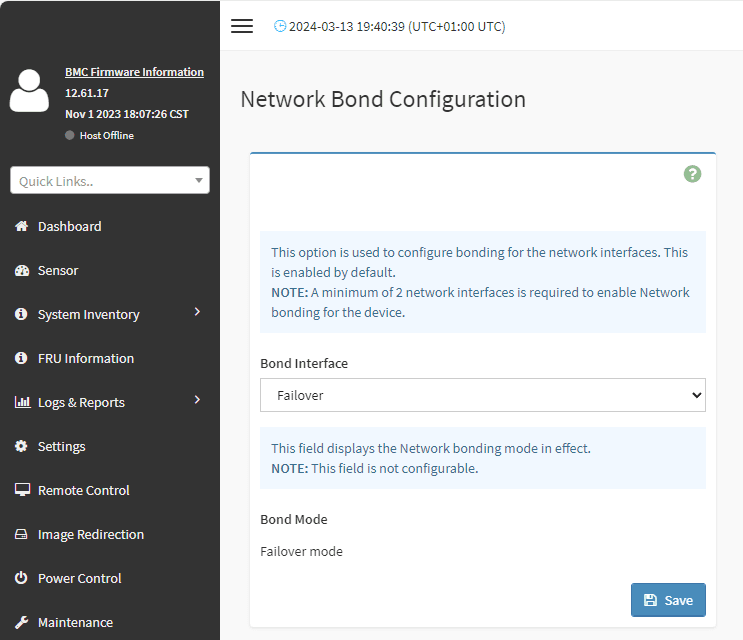

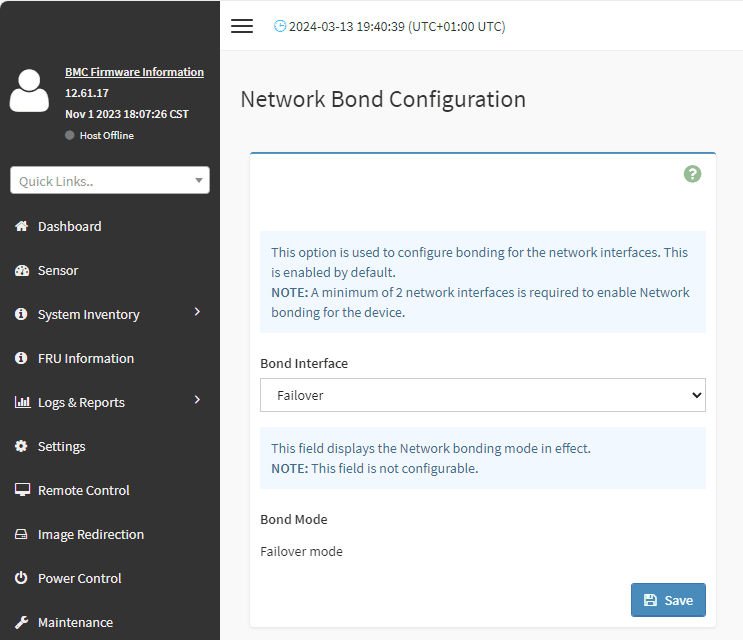

unter Settings (Configure BMC options) / Network Settings / Network Bond Configuration

gibt es die Optionen Shared, Dedicated und Failover

Mit Shared müsste gemeint sein, dass sich die BMC-NIC die IP mit der einer onboard-NIC teilt, oder?
Aber mit welcher?
Dedicated müsste heißen, die BMC-Nic hat eine eigene IP.
Bei Failover weiß ich nicht, mit welcher onboard-NIC das gemeint ist.

Hintergrund
Ich plane einen Proxmox-Server mit 3 verschiedenen Netzwerken
BMC – 10.0.10.x (Management LAN)
NIC1 – 10.0.20.x (Standard-LAN)
NIC2 – 10.0.30.x (IoT-LAN)

Wenn ich in der Network Bond Configuration auf das Fragezeichen klicke, wird mir angezeigt, dass dieses Feld nicht konfigurierbar ist.

Hat jemand von Euch eine ähnliche Konstellation am Start oder die Network Bond Configuration schon mal geändert?


Anhänge

  • LAN-Config.png
    15,9 KB · Aufrufe: 61
Bei mir ging es unter Chromium, aber nicht unter Firefox.
Die Einloggdaten sollten die gleichen wie beim BMC sein.
Danke, hab mal reingeguckt. Es gibt aber insgesamt weniger Optionen und keinerlei Punkte, die es nicht auch im regulären BIOS gibt, kann man sich also guten Gewissens sparen.
Ich habe auch einfach direkt den "Ferbildschirm" (Heißt das so?) verwendet. Aber vielleicht trotzdem nice to know, man weis ja nie.


@pumuckel
Vielleicht auch noch ein guter Hinweis für den Startthreat oder die FAQs dort? :

Vom BMC Webinterface lässt sich auch ein MegaRac Web-BIOS öffnen. Dies funktioniert jedoch nicht mit allen Browsern problemlos, so gibt es z. B. Erfahrungsberichte, dass es mit einem Firefox nicht klappt jedoch mit einem Chromium.

Jetzt installier mal ne VM und 2-3 Apps dann wars das mit den 28W....
Generell oder ganz besonders bei TNS (soll das TrueNAS Scale heißen) oder dieser Hardware?
Sonst würde ich mir persönlich vor dem Neueinrichten auch nochmal andere OS Empfehlungen anschauen. Aber eigentlich hatte ich mich für TNS wegen ZFS und default unterstützte encryption entschieden.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
