[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Vorvorwort:
Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche starter bleibt vorerst als Spoiler im letzten Abschnitt angehängt, damit keine Inhalte verloren gehen.

Vorwort:
Erstmalig in Erscheinung ist das Gigabyte MC12-LE0 kurz vor Weihnachten 2023 auf mydealz getreten. Mit einem Preis von 50€ Neuware war (ist) es ein no-brainer um noch einen günstigen Server auf AM4-Basis zusammen zu stellen. Aktuell (21.10.2024) liegt der Preis bei ~60€, wobei es in der Vergangenheit zwischen 80 und 30 € für Neuware geschwankt hat. Ähnliche Boards (AsRock Rack) und auch der Nachfolger MC13 liegen meist bei >300 €.

Von Gigabyte ist es als mATX Enterprise-Workstation-Motherboard eingestuft und eignet sich insbesondere wegen IPMI/BMC auch für den Servereinbau.

Eine nett gemeinter Hinweis vorweg: Wenn du neu bist wärst du nicht der erste, welcher mit dem Updateprozess (BMC & BIOS) und der Hardwareauswahl (Kompatibilität) Probleme hättest. Lies gerne den Starter, bevor du mit Planung und Umsetzung startest.

Viele Dinge werden auch im Thread diskutiert, es ist jedoch mein Bestreben die wichtigsten Dinge im Starter als zentrales Nachschlagewerk zu sammeln und würde dich bitten zunächst einmal dort nach deinem Problem zu suchen oder auch die Suchfunktion des Threads nach ähnlichen Beiträgen zu nutzen. Ich bin über jeden Hinweis zu fehlenden Inhalten im Starter dankbar und ergänze dieser gerne.



Inhaltsverzeichnis​

  1. Das Angebot
  2. Technische Daten
  3. Prozessor Support
  4. Anleitungen & Guides
    1. BIOS und BMC Update
    2. Reset BMC Passwort
  5. Bekannte Probleme
  6. FAQs
  7. Verbrauchswerte
  8. Linksammlung
  9. Vorheriger Starter


1. Das Angebot Nach oben

Das Board ist alleine oder oft für wenige Euro mehr mit einem kleinen Gelid Kühler erhältlich. Erster Händler, welcher es zu einem sehr günstigen Preis angeboten hat war piospartslab über ebay bzw. den eigenen Onlineshop. In beiden Fällen konnte man in Kombination mit Gutscheincodes nochmals günstigere Preise erreichen. Die meiste Zeit ist/war dieser Händler auf einem der Verkaufswege am günstigsten und ist nicht bei geizhals gelistet.
Wenn einem das Board zusagt, jedoch weniger Leistung braucht oder noch weniger ausgeben möchte und bastelwillig ist kann ein Blick auf das Nachbarboard mit SoC quadcore Epyc MJ11-EC1 lohnen.

In der Vergangeheit gab es sowohl bei eBay al sauch Piospartslab immer mal wieder Rabattgutscheine.
Erste Erwähnung im Luxx:


2. Technische DatenNach oben


880-png.960381
mc12-le0_blockdiagram-1027390689-png.1035466

  • mATX B550 AM4 Board für 3000-5000 AMD Ryzen (Achtung: keine 3000er Zen+ Picasso!)
  • bis zu 128 GB unbuffered (UDIMM) ECC oder non ECC (DDR4 2133-3200) (Achtung: KEIN registred/RDMM und KEIN LRDIMM!)
  • 2 x 1GbE LAN ports (Intel® I210-AT)
  • 1 x 10/100/1000 dedizierter management LAN port
  • Integrated in Aspeed® AST2500
    • "mini" onboard GPU zur Administation
    • 2D Video Graphic Adapter with PCIe bus interface
      1920x1200@60Hz 32bpp
  • Erweiterungsslots
    • 1 x PCIe 4.0 x16 (Gen4 x16 bus)slot from CPU
      • CPUs: Bitfuraction 8/8, 8/4/4 und 4/4/4/4 möglich
      • APUs: Bitfuraction nur 8/8 und 8/4/4 bzw 4/4/8 möglich
    • 1 x PCIe 4.0 x4 (Gen4 x4 bus)slot from CPU
      • (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme) ... die meisten Boards nutzen die Anbindung für die NVMe [@pumucke]
    • M.2 slot (über Chipsatz angebunden):
      • M-key
      • PCIe 3.0 x1 (max brutto 0,97 GByte/s)
  • Aspeed® AST2500 management controller
    GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
    • Dashboard
    • HTML5 KVM
    • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
    • Sensor Reading History Data
    • FRU Information
    • SEL Log in Linear Storage / Circular Storage Policy
    • Hardware Inventory
    • Fan Profile
    • System Firewall
    • Power Consumption
    • Power Control
    • LDAP / AD / RADIUS Support
    • Backup & Restore Configuration
    • Remote BIOS/BMC/CPLD Update
    • Event Log Filter
    • User Management
    • Media Redirection Settings
    • PAM Order Settings
    • SSL Settings
    • SMTP Settings
  • nur bedingt für normale Desktop Systeme zu empfehlen
    • sehr wenig I/O-Ports (2x USB 3.1)
    • VGA nur für onboard Grafik, keine Bildausgabe einer APU
    • kein onboard Sound


3. Prozessor SupportNach oben

  • [Herstellerseite] Download: QVL Liste (mehr aber nicht alle CPUs aus der Tabelle unten)
  • Bei den 3000er Picasso APUs könnte man wegen der Namensgebung vermuten, dass sie laufen. Tun sie aber nicht (Zen+)
ACHTUNG: Die Tabelle vertauscht immer wieder die Spalten APU und ECC! Ich arbeite an der Fehlersuche.

CPUPassmark
multicore
Passmark
singlecore
Support?APUECC (+/Nein)iGPU
Intel N10055041943Nein
i5-850095812452Nein
3100115982420QVL-+
4650G Pro161662653QVLAPU++
3600177482567QVL-+
3600x189192652QVL-+
i5-12400193633519Nein
E5-2690v4194702074Nein
5500 (kein ECC)193983058APUAPUNeinN
5600G (kein ECC)198743190APUAPUNein+
5650G Pro207713252yAPU++
5600215763258y-+
5600x218883361QVL-+
3700x225422660QVL-Nein
5700 (kein ECC)242683250?APUNeinN
5700x266583382y-+
i5-13500318543884Nein
3900x326202706y-+
5950x455993468QVL, *Kühlung beachten-+

Grafischer Vergleich (danke @Haldi):


*Beim 5950X und teilweise auch anderen "großem" CPUs mit vielen Kernen wurde von Instabilitäten berichtet, da die Spannungsversorgung wohl realativ knapp bemessen ist. Unterschiedliche Nutzer haben die CPU mit unterschiedlichen Methoden stabil bekommen:
  • Wasserkühlung
  • Top-Blower (Thermalright baut große, leise)
  • Undervolting
  • Begrenzung der Leistungsaufnahme (PBO?)
  • hoher Airflow im Gehäuse
  • die Spannungswandler sind beim silbernen Kühlkörper links unter dem CPU Sockel (stimmt das?)


4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

Treiber, BIOS/UEFI und Firmware Updates gibt es auf der Herstellerseite.
Es gibt zwei Möglichkeiten das BIOS und die BMC Firmware zu upgraden: per UEFI oder BMC. Ich habe nur letzteres verwendet, andere finden das Update per UEFI einfacher.

per BMC:
  • eine unterstütze CPU einsetzen (bei mir ging es auch mit einem 5650G, welcher nicht auf der QVL steht)
  • einen Ramstick in Slot A1
  • Managment Lan mit Router verbinden
  • Board Starten (es muss laufen für den Update Prozess)
  • IP des Managment Interfaces Herausfinden (z. B. über ein fritzbox Menü)
  • mit der IP mit einem anderen Recher im gleichen Netzwerk verbinden
  • die Zugangsdaten stehen auf dem Karton und auf dem x16 PCIe Slot
  • die Flashvorgänge können bis zu 15 Minuten dauern, in der Zeit auf keinen Fall vom Strom trennen!
  • bei mir war nach erfolgreichem BIOS Update ein komplett stromlos machen des Boards für mehrere Minuten erforderlich
  • wenn man nur eine CPU hat, welche erst ab einerhöheren BIOS-Version unterstützt wird wäre meine Präferenz zuerst das BIOS zu updaten (wegen möglichem "BMC Passwort Brick")
  • BIOS Update
  • BMC Update
per UEFI (von @pumuckel):
  • eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
  • einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
  • Tast/Maus/mon anschließen
  • System starten und abwarten (erster Start dauert etwas)
  • Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)
  • dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
  • dann (wenn nötig) kurz restarten
  • dann das Bios entweder per BMC oder per UEFI updaten
  • dann runterfahren
  • Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
  • nach 1-2 Minuten wieder anstecken und Spass haben

4.2 Reset BMC PasswortNach oben

Bei mir konnte ich mich bei einem von drei Boards nach einem BMC Update nicht mehr einloggen. Andere berichten von ähnlichen vorfällen. Ein Rücksetzen des BMC-Passwortes brachte abhilfe.

Ich habe gerade keine Zeit einen ganzen Guide zu machen, aber dir PDF dort sollte helfen:

to-DO:


5. Problembehandlung Nach oben

  • Reset BMC-PW
  • 5950X Abstürze


6. FAQsNach oben

  • Lüfterprofil
  • Stromverbrauch zu hoch (im BIOS gemessen, Systeamatisches Abklemmen von Komponenten, Minimalkonfiguration, 30W Thread)
  • KVM-Konsole öffnen
  • Web-BIOS aufrufen

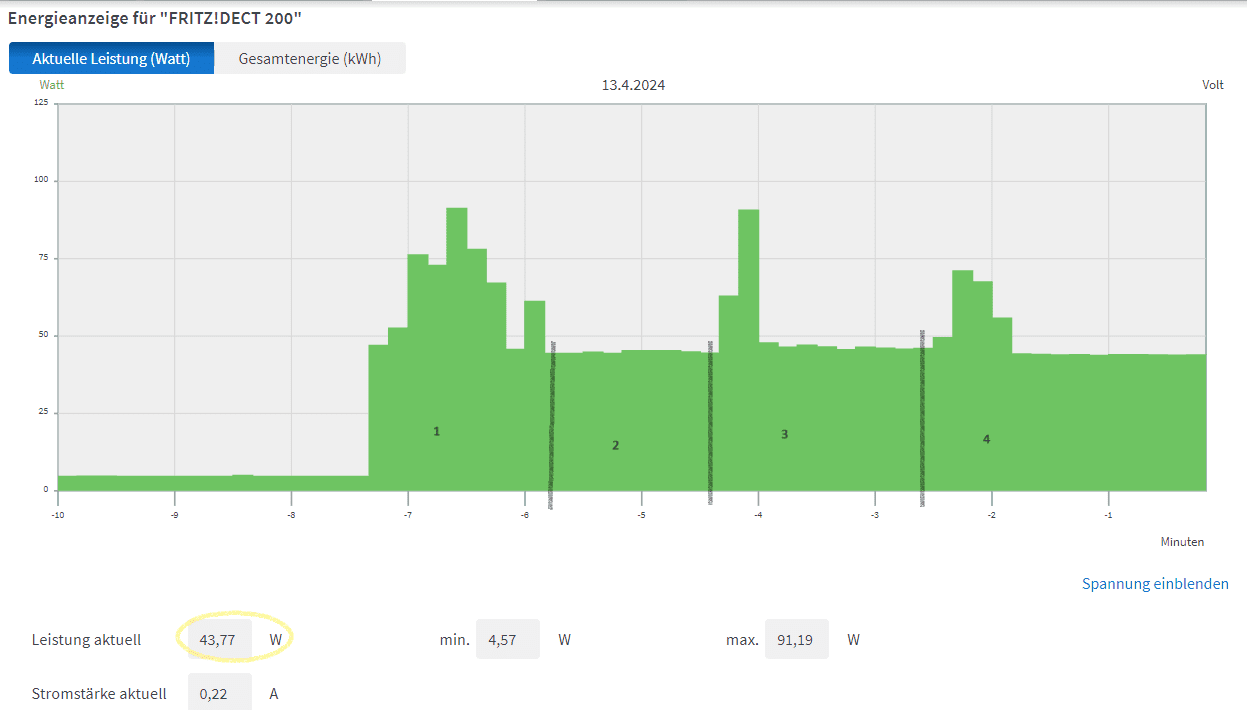

7. VerbrauchswerteNach oben

  • 5600x Idle: 22W
  • 5650G Idle: 16W
  • die Liste soll später ergänzt werden, evtl. auch als Tabelle oder Online Sheet
Low Power Fetischisten könnten im folgenden Link Inspiration suchen. Wie man an den beiden Messwerten erkennen kann ist das MC12 bisher eher durch einen erhöhten Verbrauch (wegen dem BMC und u. A. den chiplet CPUs) aufgefallen.


8. LinksammlungNach oben



9. Früherer StartbeitragNach oben

Danke an @pumuckel für das ursprüngliche Erstellen des Threads. Ich habe mich bereit erklärt den Thread zur Pflege zu übernehmen und um neue Inhalte zu ergänzen. Der ursprüngliche Starter bleibt hier vorerst (oder auch für immer) angehängt, damit keine Inhalte verloren gehen.
------------- Vorwort, Credits und Angebote

Vorwort:


Wer mir ein vergleichbares NEUWARE Mainboard zu dem Preis mit den Features nennen kann, der darf dies gern tun.... bisher fand ich keines unter 200-400€
hingewiesen darauf hat @sch4kal zuerst im Marktplatz Link Thread

Vergleichbare MBs (ab 390€ mit PCIe 4.0):





Unterstützte CPUs: AMD 3000er und 5000er (und mit F15 wohl auch APUs mit intern - aka für VMs nutzbarer aber nicht extern - nutzbarer IGP)

Bestpreise lagen um die 35€ für das Board (ultra low war mal 27€ bei 4 Stück inkl kühler)


mit low profile Kühler:


ohne low profile Kühler

(hier die Gutscheine beachten!)



im Webshop von Pio (Ergänzung auf Userwunsch):

(hier die Widerrufsbelehrung beachten!)





------------- Zur Hardware

Gigabyte Mainboard MC12-LE0​







mAtx B550 Am4 Board für 3000-5000er AMD CPUs
bis zu 128GB unbuffered ECC oder non ECC (DDR4 2133-3200) (ACHTUNG: KEIN REGISTERED ECC sondern unbuffered ECC)

2 x 1GbE LAN ports (Intel® I210-AT)
1 x 10/100/1000 management LAN

Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp


Expansion Slots

1 x PCIe x16 (Gen4 x16 bus) slot from CPU (Bifurcation 4/4/4/4 fähig mit NON -APUs)

Kommentar: setzt hier also normale CPUs ein . der 5600 (non x) ist imho hier ein sweetspot oder auch ein gebrauchter 3600x/3700x/3900x ...
generell würde ich bei 65W CPUs bleiben oder entsprechend die CPU limitieren (cTPU)

APUs können keine 4/4/4/4 bifurcation

1 x PCIe x4 (Gen4 x4 bus) slot from CPU (im Gegensatz zu anderen Boards direkt von der CPU = weniger Latenz und Probleme)
... die meisten Boards nutzen die Anbindung für die NVMe


1 x M.2 slot (über Chipsatz angebunden): (imho gut für ne kleine 128/256GB M2 SSD fürs OS - sowas bekommt ja nachgeworfen aus EDU stores und viele davon haben oft eh nur 2x PCIe 3.0)
- M-key
- PCIe Gen3 x1 (max brutto 0,97 GByte/s)
- Supports NGFF-2242/2280 cards




Board Management

Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface


  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings

------------- Kühlerempfehlung

Top Blow der die Spawas links unter dem CPU Sockel abdeckt (Thermalright baut nette)
.. damit ist der silberne Kühlkörper links unter dem CPU Sockel gemeint

------------- Bios, BMC Firmware, Treiber

offizielle:

BMC: 12.61.21
Bios: F15


hier: https://www.gigabyte.com/de/Enterprise/Server-Motherboard/MC12-LE0-rev-1x#Support



die einfachste Weise das Board auf den aktuellen Stand zu bringen:

eine CPU die auf der QVL ist einsetzen (aber die meisten 3er und 5er non -APUs klappen)
einen Ramstick in Slot A1 (hier sind 2133er wohl problemfreier als 3200er)
Tast/Maus/mon anschließen
System starten und abwarten (erster Start dauert etwas)

Achtung: der Browser sollte keinen Popup/script Schutz haben (notfalls einfach kurz ausmachen)

dann entweder per BMC oder per UEFI den BMC updaten (kann locker > 15 Min dauern, achtet auf die grüne "Heartbeat LED") - Full Flash
dann (wenn nötig) kurz restarten
dann das Bios entweder per BMC oder per UEFI updaten
dann runterfahren
Power trennen vom Board für 1-2 Minuten (aka das Netzteil abziehen)
nach 1-2 Minuten wieder anstecken und Spass haben



es geht auch komplett per BMC aber für viele ist das schwieriger als es rein mit CPU und Ram gleich zu machen
ich z.B. hab grad 2 Boards von F06 (Auslieferungszustand) direkt auf aktuelle BMC und BIOS F15 per BMC (mit CPU/Ram eingesetzt) ohne Probleme geupdated (21-9-2024)


------------- Reset des BMC Passwort



... hier das PDF beachten


------------- Q&A


Passmark Scores ausgewählter CPUs zum Vergleich :

i5-8500: 9581 (6 Core S1151)
3600: 17776 (Zen2)
3600x: 18227 (Zen2)
i5-12400: 19557
E5-2690v4 : 19619 (S2011-3)
5600: 21592 <------ P/L

5600x: 21926
3700x: 22598 (Zen2)
5700x: 26738
i5-13500: 32250
3900x: 32678 (Zen2)
5950x: 45633 (hier muss aber wohl manuell die Spannung begrenzt werden (glaube unter 1,4V)) - aber gute Performance/W/€


------------- Links zu anderen Forendiskussionen


STH: https://forums.servethehome.com/ind...oard-mc12-le0-re1-0-amd-b550-am4-ryzen.42579/
L1T: https://forum.level1techs.com/t/gigabyte-mc12-le0/183692/21



------------- User Anmerkungen (selbst nicht geprüft)

@BobbyD:
  • Das BMC Passwort steht auf dem (Anmerkung: brauner Außenkarton an der Seite) Karton
  • Fürs BMC-Update über das BMC ist folgende Datei auszuwählen: "rom.ima_enc" Mode:BMC
  • Fürs BIOS-Update über das BMC ist folgende Datei auszuwählen: "image.RBU" Mode:Bios
#
#

Zuletzt bearbeitet:
@maxblank
Ich nutze 0815-Kühlkörper mit Klebepad
https://www.amazon.de/gp/aw/d/B07KXSK13F
Als Lüfter kommt bei mir der NH-L12S zum Einsatz.
@rowein
wo genau hast du die Kühlkörper hingeklebt? Ich bekomme meine 5950x nicht stabil zum laufen. Nur im ECO Modus klappt es. Bin nun auch auf von Tower auf einen Top-Blower umgestiegen, er hält sich nun länger aber trotzdem kommt nach längerer Laufzeit der VCore 0 Fehler. Bios ist auf F13 und BMC 12.61.17 - mit F14 und 12.61.19 auch schon brobiert, selbes Ergebnis. Bin für jeden Tip dankbar.
Gruß

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
...also unter Wakü mit 'nem Block mit Offset bleibt der angenehm kühl... ;)

Welchen Kühler hast Du denn?

Ich habe letztes Jahr 2 Stück für 100€ bei eBay Kleinanzeigen gekauft 😁 - waren Dell X710-DA2
Guter Preis
Aktuell sehe ich auch wieder eine Tendenz für die Dell Karten so bei 75. Aber es gibt mehrere die höher sind. Versand oft aus China.
Hatte bisher immer Glück und soweit erkennbar original Ware erhalten

Zuletzt bearbeitet:
Was ist von ryzen 5600GT ode lieber 5600G zu halten?
Mit ~ 110€ vergleichbar teure APUs, allerdings beide ohne ECC.

Zuletzt bearbeitet:
Hat hier jemand schon Erfahrungen mit Undervolting auf dem Board gemacht? Soweit ich gesehen habe, bietet das Bios keinen Offset an, sondern nur fixe Werte - frage mich wie dann der Boost funktioniert (oder eben nicht).

Möglicherweise ist meine Anfrage für die meisten hier trivial und deshalb keiner Reaktion wert. Ich möchte es dennoch noch einmal probieren:
Hallo zusammen,

ich möchte meinen uralten Dell T20 ersetzen und werde mir dieses Board wohl anschaffen.
Bzgl. des notwendigen Prozessors und Speichers (Hersteller und Typ, 2 * 32 GB sollen es schon sein) bin ich mir nicht sicher.
Derzeit läuft der T20 unter OpenSuse und dient als Video-Server für Überwachung, Heimautomatisierung (FHEM (noch) direkt, Home Assistant unter einer VM). Dazu kommen noch wenige Docker-Instanzen.
Nebenbei dient er als File-Server, Datenbank-Server.
Kann mir bitte jemand eine Empfehlung geben?
Vielen Dank für jede nützliche Hilfe!

@G-Low: der ist ja angeblich gar nicht so schlecht. Dann weiß ich auch nicht - bei mir läuft der (allerdings nur in einem von zwei Boards) noch mit BIOS F6 und in nem 19“-Case. Hast du mal probiert, ob sich was ändert, wenn du einen weitere Lüfter stumpf auf den Sockel blasen lässt?

@janusjanus: eine Empfehlung fällt schwer, wenn Du nicht erwähnst wos denn bei dem T20 klemmt. Quasi JEDE aktuelle Kiste hat mehr Power als der, wenn man nicht gerade einen Mini-PC/Server will. Aber selbst davon würden einige dem T20 das Wasser reichen können. Was also willst Du erreichen? Maximal Bumms, minimaler Stromverbrauch, wie viele Kerne…?

Auch bist Du hier in nem Thread zu einem spezifischen Board, da kannste nur noch überleben welche CPU es denn sein soll. Für deinen bisherigen Einsatz de T20 gibts aber wahrscheinlich sogar bessere Alternativen als das Gigabyte Brett… wenns darum geht, besser im allgemeinen Thread fragen.

@janusjanus
@janusjanus: eine Empfehlung fällt schwer, wenn Du nicht erwähnst wos denn bei dem T20 klemmt.
Genau.
Das Gigabyte hier ermöglicht einen sehr günstigen Einstieg bzw. Aufrüstung für in ein Server Grade Board. Andere IPMI Boards mit AM4 fangen erst bei 300 bis 400€ an und liegen damit preislich ähnlich wie vergleichbare AM5 Boards. Passende AM4 CPUs sind mittlerweile auch relativ günstig (neu) zu bekommen. Gebrauchtpreise sind aktuell öfter mal zu hoch, im Angesicht der gefallenen Neupreise. Am teuersten wird wohl der (UDIMM ECC) Ram zu bekommen sein und der preisliche Abstand zu DDR5 mit ECC (also nicht on-Die ECC, sondern "echtes ECC") wird kleiner, aber ist immer noch vorhanden. Gelgentlich gibt/gab es günstigen gebrauchten UDIMM ECC, der dürfte aber schnell weg sein, gerade weil dieses Gigabyte Board aktuell so viel Verbreitung erlangt.
Bei AM5 (und aktuellstem Intel) hat man sicherlich längere Nutzungs und Upgrademöglichkeiten, muss aber auch tiefer in die Tasche greifen. Wenn man sich nicht das letzte Quäntchen Leistung und Effizienz erkaufen will kann man das Gigabyte hier gerne nehmen. Gigabyte mag zwar nicht die beste Dokumentation und Anleitung zur Verfügung stellen, durch die Community/Fangemeinde/Userbasis (in diesem Thread) besteht aber Hoffnung, das es auch in Zukunft eine bequeme Möglichkeit gibt sich mit Gleichgesinnten über Funktionen und Probleme zu dieser Hardware auszutauschen.

Zusammenfassend: Günstig aber weniger geeignet als "normales Desktop Board", absoluter Preishammer im Server Grade Segment. Wenn man wenig auf "Server Features" und ECC wert legt, findet man sicher etwas besseres / neueres und im IDLE sparsameres.

Einfach mal aufmachen und schauen obs einfach zu warm ist. Läuft das offen / mit zusätzlichem Lüfter, weißt du worans liegt. Wenn nicht, musst du eh weiter forschen.

Seid gegrüßt,

ich bin gerade am testen, ob es nicht doch möglich ist, mit einer APU (in meinem Fall 4650G) eine PCIe Karte mit 4 NVME's zu betreiben.
Dabei ist mir folgende Karte aufgefallen:


Diese wird damit beworben, durch einen eigenen Controller, dass das Board kein Bifurcation können muss, um 4 Laufwerke zu betreiben.

Gesagt, getan: Ich teste diese Karte gerade und egal was ich einstelle, es werden nur zwei von vier Laufwerke erkannt.

Hat jemand von euch selbiges schon mal (erfolgreich) probiert?


Zuvor habe ich drei NVME's mit dieser Karte genutzt, das ging ohne Probleme.

@Stiffy wenn es darum geht 4 nvme unter zu bringen, dann gibt es noch sowas (die hat nen plx drauf). ich hab selbst 2 davon und mit dem allseits beliebten china x8, x4 x4 adapter funktioniert das bei mir

Zuletzt bearbeitet:
ich bin gerade am testen, ob es nicht doch möglich ist, mit einer APU (in meinem Fall 4650G) eine PCIe Karte mit 4 NVME's zu betreiben.
Dabei ist mir folgende Karte aufgefallen:


Diese wird damit beworben, durch einen eigenen Controller, dass das Board kein Bifurcation können muss, um 4 Laufwerke zu betreiben.

Gesagt, getan: Ich teste diese Karte gerade und egal was ich einstelle, es werden nur zwei von vier Laufwerke erkannt.
In der Überschrift steht aber auch "mit PCIe Bifurcation Funktion"...

Hast Du denn nun auf dem Gigabyte Board die Bifurcation ausgestellt oder ist die noch aktiv? Und Du bist echt bereit 200 EUR zu zahlen, damit Du 4 NVMe auf PCIe 3.0 X8 pressen kannst? Dann wäre eine andere CPU vielleicht besser gewesen.

Die untere Karte gab es meine ich auch schon für nen 10er bei Ali, möglicherweise aber auch nur für Neukunden. Als ich mich letztens da wieder eingeloggt habe, waren irgendwie alle Preise höher. :unsure:

Zuletzt bearbeitet:
Ich teste diese Karte gerade und egal was ich einstelle, es werden nur zwei von vier Laufwerke erkannt.
Also der verbaute ASM2824 ist ein PLX Chip der genau das machen wollte was mit der Karte beworben wird. Wenn ich mir die Amazon anschaue, dann sollte die Karte mit X16 oder X8X4X4 funktionieren. Da die Bezeichnung im Gigabyte BIOS vertauscht ist, wäre also x4x4x8 auszuwählen.
Vielleicht testet du mal diese Karte https://www.amazon.de/Controller-Karte-Profile-Chipset-ASM2824/dp/B083SRX7H3 Die 30€ mehr wären jetzt auch egal.

Was definitiv in dem Board läuft ist diese hier: https://geizhals.de/supermicro-aoc-slg3-4e2p-a2007262.html und dann halt teure Adapterlösungen um eine m.2 NVMe anzuschließen :fresse:
U.2 wäre günstiger, denn da brauchst du nur ein passendes OCulink Kabel.

Aber insgesamt billiger wäre sowas hier https://de.aliexpress.com/item/1005005573990685.html und eine passende CPU dazu, die x4x4x4x4 kann (ab Zen3 sollte das gehen; keine APU)

Edit: sehe ja, dass du im Prinzip schon eine passende Karte hast
Beitrag automatisch zusammengeführt:

Nachtrag: Die einfache Karte mit dem ASM1184e ist ja nur PCIe2. Das muss jetzt wirklich nicht mehr sein.

Zuletzt bearbeitet:
Falls das jemanden interessiert: Die QNAP Karten sind super laut... eher was fürn Keller.
Dann musst du welche mit defekten Lüfter erwischt haben. Hier laufen zwei der x8 auf zweimal M.2 und vier der x8 auf viermal M.2, alle mit Enterprise M.2 (Micron 7300 Pro 960GB in den vierfachen, Samsung PM983 in den zweifachen) und die Lüfter drehen kräftig aber mehr als ein leichtes Rauschen ist nicht zu hören. 🤔

Nochmal kurz zurück dazu:
Ich hab im Kruschelkeller von meinem Papa noch ein Gehäuse (incl Netzteil und ein paar Lüfter) gefunden, wie praktisch !

Ich habe irgendwie vor >25 Jahren das Mainboard basteln aufgegeben.
Das hat irgendwie immer mein Papa für mich gemacht ;-) Naja, den gibts jetzt nicht mehr :-(
Also hätte ich mal ne wohl ganz doofe Frage:

Ich habe in seinem Keller eben noch ein Netzteil gefunden (ein "LC Power Super Silent LC6550 V2.0").
Hab ja 2 Boards, also müssen auch mal beide rennen 8-)

Ich bekomm die 12V aber nicht dran.
Vom Wiki:
  • 4 Pin Hauptplatine (ATX12V bzw. „Intel-P4-fähig“)
  • 8 Pin Hauptplatine, Molex 39-01-2080[32] (EPS12V-Standard, statt des 4-Pin-Steckers, Intel-Multicoreprozessoren nach Core 2, i7 etc.)[1]
Das MC12-LE0 hat 8-Pin, das Netzteil aber nur 4.
Brauch ich da nen Adapter ?!

Evtl. funzt es auch mit nur 1x 4 PIN. Versuch macht kluch.

  • Danke
Reaktionen: tcg
Cool. Aber Versuch mit 12V macht auch Peng...
Also links? oder rechts ? oder mittig ?!?

Jedenfalls linksbündig oder rechtsbündig. NICHT MITTIG!

Du kannst dir auch die Formen der Steckerpins und der dazugehörigen Buchse auf dem Board genau anschauen. Manche haben abgewinkelt Ecken auf einer Seite, manche nicht.
Auf der rechten Seite dieses Bildes siehst du das ganz gut. Der 4 Pin passt somit nur auf die linken 4 Pins der 8 Pin Buchse.

  • Danke
Reaktionen: tcg
Ihr seit so cool :-) Danke !

@tcg
Berichte mal gerne. Wenn ich mich richtig erinnere ging es bei mir nur mit P4 nicht.
Probier ich später, erstmal Board 1 basteln.
Zum Glück brauch ich ja beide nicht, da kann ich mir Zeit lassen ;-)

Hier ein paar Erkenntnisse zurück:
Momentan: MC12-LE0, 3600, 64GB-2133, 1TB NVMe (boot/board), Asus Hyper M.2 mit 4*Optane 16GB, 10G Netzwerk.


0: (also vor 1 ;-): IPMI-only
1: ProxMox bootup (incl ubuntu server vm)
2: ubuntu server idlet
3: wubuntu vm kommt dazu (und idlet)
4: alle VMs shutdown (und ProxMox idlet)

Also FYI: ~43,77W im Idle.
Beitrag automatisch zusammengeführt:


Und wie mach ich das (ist jetzt off-topic, bitte mal weghören) mit der GPU ? Das PS hat 6-Pin, ich brauch aber 8 ?
Beitrag automatisch zusammengeführt:

Eine VM mit 4 Cores auf 100% braucht dann recht konstant ~82,5W.
Minus dem PC-Ansich-Offset dann knapp 10W/core@100%.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
