[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

besterino · 14.04.2024

@Fl4sh3r: berichte mal bitte, obs mit dem Adapter funzt. Ich hab hier noch so ne 160W PicoPSU, leider auch nur mit 4-Pin. Das wäre für meinen Server quasi ideal (max 120W bisher darauf gesehen).

Qonqueror · 14.04.2024

buyman schrieb:
Ich hatte für 3700X und max. 8 HDDs so Richtung 300W gedacht.

300W für 8 Platten ist etwas knapp bemessen, du musst bedenken das die beim Anlaufen bis zu 2.1A ziehen können. Zusammen mit der restlichen Elektronik auf der Festplatte sollte man im Peak 30-35W pro Platte einplanen. Bei 8 HDDs wären das schon 240-280W für die Festplatten alleine, wenn die zur gleichen Zeit anlaufen. Die restlichen Komponenten kommen dann ja noch dazu und dann würde beim Systemstart der OCP des Netzteils auslösen.

Hier mal ne ausführlichere Erklärung und ein paar Richtwerte aus dem TrueNAS Forum:

Proper Power Supply Sizing Guidance

I've seen about 1,000 threads like this one where people decide that they can power a dozen hard drives off a 360 watt supply. DO NOT DO THIS. I've seen another 1,000 threads where people decide to buy the cheapest power supply that they can find. DO NOT DO THIS. Your NAS lives or dies by...

www.truenas.com

Haldi · 15.04.2024

BobbyD schrieb:
Warum sollte es das sein?

Es gab iwo mal nen Foto von dem Board mit der Backplate dazu.
Die Backplate hatte glaubs 8 oder 10 PCI-E Slots drauf. Jeder mit 1x Angebunden.
War also wirklich mal nen Miner Boar für ne Mining Farm, darum gibts auch so viele von dem Board 2nd Hand zu kaufen.

tcg schrieb:
Oder es is meine Netzwerkkarte die das Schlafen nicht erlaubt ?

Das auch. Beinflusst aber nicht die C States.
Die Intel X520 supported kein ASPM erst die X710.
Aber selbst ohne Karte gibts nur die 2 C states.

Aber wenn du das Turbostat Command eintippst siehst du die Package Power die die CPU gerade braucht. Kannst du sehen ob der 10gbit NIC da das Package Power erhöht.
Bei mir steigts von 10W auf 20W wegen der Mellanox ConnectX-3 Karte und laufender VM.

Edit:
@Reflexion oder @ebniv könntet ihr mit dem 5650G mal nen Turbostat command testen?
Mich nimmt die Package Power im Idle wunder. Mit 4650G kommt die ja unter 4W.
Den 5600 hab ich nur knapp unter 10W bekommen aufm neuen System wenn nix läuft und nix eingesteckt ist.
aktuell mit 10Gbit Nic, VM, Kubernetes Kluster unter TrueNas liegt sie im normalbetrieb bei 23-25W. Gesamt Server zieht 56W aus der Wand.

Code:

admin@NAS[~]$ sudo turbostat
[sudo] password for admin:
turbostat version 2022.10.04 - Len Brown <lenb@kernel.org>
Kernel command line: BOOT_IMAGE=/ROOT/24.04-RC.1@/boot/vmlinuz-6.6.16-production+truenas root=ZFS=boot-pool/ROOT/24.04-RC.1 ro libata.allow_tpm=1 amd_iommu=on iommu=pt kvm_amd.npt=1 kvm_amd.avic=1 intel_iommu=on zfsforce=1 nvme_core.multipath=N amd_pstate=guided
CPUID(0): AuthenticAMD 0x10 CPUID levels
CPUID(1): family:model:stepping 0x19:21:2 (25:33:2) microcode 0x0
CPUID(0x80000000): max_extended_levels: 0x80000023
CPUID(1): SSE3 MONITOR - - - TSC MSR - HT -
CPUID(6): APERF, No-TURBO, No-DTS, No-PTM, No-HWP, No-HWPnotify, No-HWPwindow, No-HWPepp, No-HWPpkg, No-EPB
CPUID(7): No-SGX No-Hybrid
RAPL: 234 sec. Joule Counter Range, at 280 Watts
/dev/cpu_dma_latency: 2000000000 usec (default)
current_driver: acpi_idle
current_governor: menu
current_governor_ro: menu
cpu11: POLL: CPUIDLE CORE POLL IDLE
cpu11: C1: ACPI FFH MWAIT 0x0
cpu11: C2: ACPI IOPORT 0x414
cpu11: cpufreq driver: amd-pstate
cpu11: cpufreq governor: schedutil
cpufreq boost: 1
cpu0: MSR_RAPL_PWR_UNIT: 0x000a1003 (0.125000 Watts, 0.000015 Joules, 0.000977 sec.)
Core    CPU     Avg_MHz Busy%   Bzy_MHz TSC_MHz IPC     IRQ     POLL    C1      C2      POLL%   C1%     C2%     CorWatt PkgWatt
-       -       162     3.98    4062    3493    0.85    113409  43031   17234   31978   0.21    3.04    93.02   5.79    24.04
0       0       161     4.01    4020    3493    0.78    10505   3815    1381    2773    0.23    3.32    92.70   0.99    24.04
0       6       158     3.87    4084    3493    0.82    10163   3988    1295    2770    0.21    2.77    93.40
1       1       127     3.17    4020    3493    0.78    8903    2947    1471    2716    0.22    2.34    94.53   0.93
1       7       146     3.67    3988    3493    0.81    9421    3159    1555    3052    0.18    3.07    93.30
2       2       99      2.51    3949    3493    0.72    8178    2654    1369    2710    0.16    3.36    94.17   0.89
2       8       185     4.55    4078    3493    1.00    7990    2756    1315    2216    0.20    3.06    92.43
3       3       168     4.07    4114    3493    0.81    8199    3055    1592    2329    0.16    2.84    93.12   1.02
3       9       211     5.11    4128    3493    0.92    10408   4464    1777    2602    0.28    3.15    91.78
4       4       147     3.68    3987    3493    0.98    9878    3749    1178    2984    0.23    2.50    93.86   0.91
4       10      140     3.50    3997    3493    0.85    9000    3258    1124    2581    0.18    2.72    93.82
5       5       142     3.47    4098    3493    0.89    7848    2851    1406    2600    0.15    2.87    93.69   1.05
5       11      254     6.12    4146    3493    0.77    12916   6335    1771    2645    0.34    4.50    89.42

mrpasc · 15.04.2024

Haldi schrieb:
Es gab iwo mal nen Foto von dem Board mit der Backplate dazu.
Die Backplate hatte glaubs 8 oder 10 PCI-E Slots drauf. Jeder mit 1x Angebunden.
War also wirklich mal nen Miner Boar für ne Mining Farm, darum gibts auch so viele von dem Board 2nd Hand zu kaufen.

Ich glaube du verwechselst das Board. Das MJ11 aus dem Nachbarfaden war dasjenige welches in diesen 10 mal PCIe x1 Port Maschinen steckte.
Die hier: https://www.ebay.de/itm/14522151945...WD2XrGjSWG&var=&widget_ver=artemis&media=COPY

buyman · 15.04.2024

Qonqueror schrieb:
300W für 8 Platten ist etwas knapp bemessen, du musst bedenken das die beim Anlaufen bis zu 2.1A ziehen können. Zusammen mit der restlichen Elektronik auf der Festplatte sollte man im Peak 30-35W pro Platte einplanen. Bei 8 HDDs wären das schon 240-280W für die Festplatten alleine, wenn die zur gleichen Zeit anlaufen. Die restlichen Komponenten kommen dann ja noch dazu und dann würde beim Systemstart der OCP des Netzteils auslösen.

Hier mal ne ausführlichere Erklärung und ein paar Richtwerte aus dem TrueNAS Forum:

Proper Power Supply Sizing Guidance

I've seen about 1,000 threads like this one where people decide that they can power a dozen hard drives off a 360 watt supply. DO NOT DO THIS. I've seen another 1,000 threads where people decide to buy the cheapest power supply that they can find. DO NOT DO THIS. Your NAS lives or dies by...

www.truenas.com

Danke, daran hatte ich gerade nicht gedacht. Netzteilrechner hatten auch weniger ausgespuckt. Muss mal schauen, ob Staggered Spin Up funktioniert in der Kombi - das würds etwas entschärfen. Mein N54L schafft die 6 Platten mit 150W Netzteil, aber halt bei ganz anderem Board / CPU.

Aber dann werd ich eher Richtung 450W tendieren - das sollte dannn auch unter Last safe sein.

sashXP · 15.04.2024

sch4kal schrieb:
Wieso ? Ich ehrlichgesagt nicht, da das ein abgespecktes Board für Miner ist, deren Software nicht in C2+ rumdümpelt.

Beitrag automatisch zusammengeführt: 14.04.2024

Unabhängig von der Verwechslung zum MC11, glaube ich nicht, dass die C-State Implementierung so individuell ist, dass sie manuell Eingebaut werden muss oder - selbst wenn für den Einsatzzweck nicht immer benötigt, manuell ausgebaut wird.

Ich bin einfach verwundert, da die Ryzen CPUs eigentlich c6 können müssten/sollten, dass diese offensichtlich - wenn es kein Anzeigefehler ist - diesen nicht erreichen.

BobbyD · 15.04.2024

sashXP schrieb:
Ich bin einfach verwundert, da die Ryzen CPUs eigentlich c6 können müssten/sollten, dass diese offensichtlich - wenn es kein Anzeigefehler ist - diesen nicht erreichen.

Vermutlich ist euer testing flawed in Linux. In Windows keine Probleme.

buyman · 15.04.2024

Ich würd auf den AMD P-State Treiber setzen. Setze ich im Desktop-System ein, das Gigabyte läuft ja noch nicht bei mir.

Der C6 wird teilweise nicht richtig angezeigt. Mit dem Kernel Treiber:

Leonardo Gates / Ryzen SMU · GitLab

A Linux kernel driver that exposes access to the SMU (System Management Unit) for certain AMD Ryzen Processors.

gitlab.com

und monitor_cpu sollten daie richtigen Werte angezeigt werden. Im Detail habe ich m ich mit der Thematik aber noch nicht auseinander gesetzt (also C6 Anzeige).

sashXP · 15.04.2024

Danke für die Hinweise!

Im Vergleich zum ASROCK Rack X470D4U sollte sich dann hinsichtlich Verbrauch nicht viel ergeben. Die werden sicher ungefähr gleich verbrauchen…

c0l0 · 15.04.2024

sashXP schrieb:
Ich bin einfach verwundert, da die Ryzen CPUs eigentlich c6 können müssten/sollten, dass diese offensichtlich - wenn es kein Anzeigefehler ist - diesen nicht erreichen.

Wie in anderen Postings im Thread schon angedeutet, kennt der **acpi-cpufreq**-Treiber auf den meisten Systemen einfach nicht mehr als drei States (Quelle). Fuer feinere Kontrolle ueber das Power Budget von aktuellen Ryzen-CPUs braucht es den **amd-pstate**-Treiber, der in recht neuen Kernel-Versionen (ab 6.5 glaube ich) auch automatisch geladen wird.

Nachpruefen, welchen man derzeit geladen/aktiv hat, kann man via

Code:

cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_driver

ausgeben lassen. `turbostat` hat das auch in Output beim Start.

BobbyD schrieb:
Vermutlich ist euer testing flawed in Linux. In Windows keine Probleme.

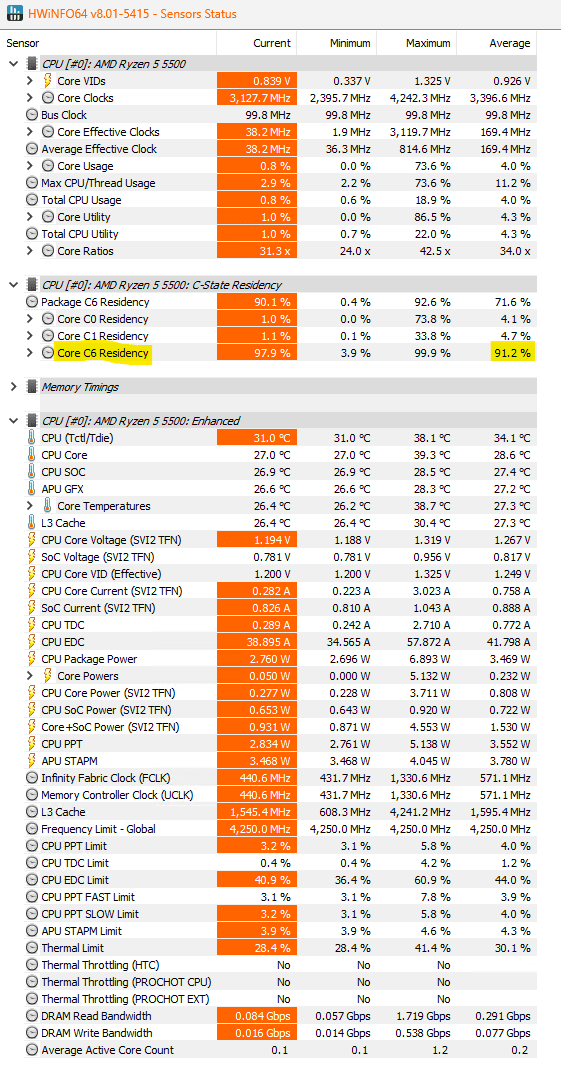

Anhang anzeigen 990374

Fuer mich sieht das eher so aus, als haette man den dritten moeglichen Zustand einfach (etwas frech vielleicht

) "C6" gelabelt, und gut is', weil es zwischen C2 und C6 nix gibt.

Beitrag automatisch zusammengeführt: 15.04.2024

wddn schrieb:
Irgendwelche andere Fragen an den Gigabyte Support?

Auf welchem Weg genau bist du mit Deinen Anliegen an den Gigabyte-Support herangetreten?

Wuerde mich dort auch gerne noch mit einer Anfrage verewigen, bevor eines der Boards ins Rack im RZ kommt, und das Tauschen muehsam wird..

DerErzherzog · 15.04.2024

c0l0 schrieb:
Auf welchem Weg genau bist du mit Deinen Anliegen an den Gigabyte-Support herangetreten?

Ich habe ein Ticket eröffnet gehabt um wegen des Backplane board header nachzufragen was genau man anschließen kann und mit welchem Kabel.
Leider bekam ich keine hilfreiche Antwort, die ich aufgrund erneuter Nachfrage anscheind gerade auch garnicht sehen kann. Wollte nämlich genau nachschauen was geschrieben sit finde das aber nicht mehr, anscheind ist das weg wenn man nochmal nachfragt.

Leider konnte mir aber nicht gesagt werden welches Kabel man brauchte etc.
Bei einer RAM Kompatibilitätsfrage wurde mir auch gesagt das nur die AMD Ryzen Pro ECC können, das stimmt ja einfach nicht.
Solange das Mainboard es unterstützt kann das jeder günstige 5600

https://www.amd.com/en/product/11831

Der Support ist meiner persönlichen Meinung super schlecht.

Bisher nur sehr wenige Infos und auch falsche bekommen.

Finde ich insgesamt sehr sehr schade und hinterlässt einen schlechten Eindruck.

sashXP · 15.04.2024

c0l0 schrieb:
Wie in anderen Postings im Thread schon angedeutet, kennt der **acpi-cpufreq**-Treiber auf den meisten Systemen einfach nicht mehr als drei States (Quelle). Fuer feinere Kontrolle ueber das Power Budget von aktuellen Ryzen-CPUs braucht es den **amd-pstate**-Treiber, der in recht neuen Kernel-Versionen (ab 6.5 glaube ich) auch automatisch geladen wird.

Vielen Dank, den amd-pstate Treiber habe ich bereits geladen.

c0l0 schrieb:
Fuer mich sieht das eher so aus, als haette man den dritten moeglichen Zustand einfach (etwas frech vielleicht ) "C6" gelabelt, und gut is', weil es zwischen C2 und C6 nix gibt.

Oder andersrum - Linux zeigt einfach C2 an, obwohl es C6 sein müsste. Darauf deutet dieser Post hin, den ich eben gefunden habe: https://www.reddit.com/r/AMDHelp/co...=web3xcss&utm_term=1&utm_content=share_button

wddn · 15.04.2024

c0l0 schrieb:
Auf welchem Weg genau bist du mit Deinen Anliegen an den Gigabyte-Support herangetreten?

Per Nachricht auf deren Support Portal:

GIGABYTE - eSupport

esupport.gigabyte.com

Finde ich insgesamt sehr sehr schade und hinterlässt einen schlechten Eindruck.

Ging zwar ein bisschen hin & her mit teilweise sinnlosen Antworten, aber am Ende habe ich ein funktionierendes F14 bekommen.

Bei meinem letzten Board (Threadripper X399 Designare) hatte ich letztes Jahr auch ein Beta BIOS vom Support erhalten welche resizeBAR ermöglicht hat.

Andersrum gefragt: wer der großen Mainboard Anbieter ist besser hinsichtlich Support?

ebniv · 15.04.2024

Haldi schrieb:
@Reflexion oder @ebniv könntet ihr mit dem 5650G mal nen Turbostat command testen?

Es ist erst wenig eingerichtet auf dem TrueNAS (keine VM, zwei Apps, Samba share), will es aber trotzdem erstmal nicht wieder groß anfassen.

c0l0 · 15.04.2024

Haldi schrieb:
@Reflexion oder @ebniv könntet ihr mit dem 5650G mal nen Turbostat command testen?

FTR, unter vanilla Debian 12 mit einem PRO 5650G (idle):

Code:

turbostat version 2022.10.04 - Len Brown <lenb@kernel.org>
Kernel command line: BOOT_IMAGE=/boot/vmlinuz-6.1.0-20-amd64 root=UUID=86053a6a-300a-426a-9eb9-be5b77b50c2f ro quiet module_blacklist=sndcore
CPUID(0): AuthenticAMD 0x10 CPUID levels
CPUID(1): family:model:stepping 0x19:50:0 (25:80:0) microcode 0x0
CPUID(0x80000000): max_extended_levels: 0x80000023
CPUID(1): SSE3 MONITOR - - - TSC MSR - HT -
CPUID(6): APERF, No-TURBO, No-DTS, No-PTM, No-HWP, No-HWPnotify, No-HWPwindow, No-HWPepp, No-HWPpkg, No-EPB
CPUID(7): No-SGX No-Hybrid
RAPL: 234 sec. Joule Counter Range, at 280 Watts
/dev/cpu_dma_latency: 2000000000 usec (default)
current_driver: acpi_idle
current_governor: menu
current_governor_ro: menu
cpu9: POLL: CPUIDLE CORE POLL IDLE
cpu9: C1: ACPI FFH MWAIT 0x0
cpu9: C2: ACPI IOPORT 0x414
cpu9: C3: ACPI IOPORT 0x415
cpu9: cpufreq driver: acpi-cpufreq
cpu9: cpufreq governor: schedutil
cpufreq boost: 1
cpu0: MSR_RAPL_PWR_UNIT: 0x000a1003 (0.125000 Watts, 0.000015 Joules, 0.000977 sec.)
10.003801 sec
Core    CPU     Avg_MHz Busy%   Bzy_MHz TSC_MHz IPC     IRQ     POLL    C1      C2      C3      POLL%   C1%     C2%     C3%     CorWatt PkgWatt
-       -       1       0.04    1805    3893    0.17    690     0       28      14      628     0.00    0.06    0.02    99.89   0.01    3.51
0       0       1       0.03    1952    3893    0.18    59      0       6       5       46      0.00    0.08    0.00    99.89   0.00    3.51
0       6       1       0.03    1954    3893    0.11    50      0       3       1       45      0.00    0.01    0.00    99.96
1       1       1       0.04    1840    3893    0.15    59      0       9       2       45      0.00    0.32    0.04    99.61   0.00
1       7       1       0.03    1967    3893    0.12    48      0       0       0       46      0.00    0.00    0.00    99.98
2       2       0       0.02    1991    3893    0.11    41      0       0       0       40      0.00    0.00    0.00    99.98   0.00
2       8       1       0.04    2175    3893    0.27    59      0       0       0       57      0.00    0.00    0.00    99.96
3       3       0       0.02    1935    3893    0.14    49      0       8       0       40      0.00    0.31    0.00    99.67   0.00
3       9       1       0.03    2004    3893    0.13    64      0       0       3       56      0.00    0.00    0.07    99.90
4       4       1       0.06    1521    3893    0.14    78      0       2       2       73      0.00    0.00    0.07    99.88   0.00
4       10      0       0.02    1747    3893    0.13    48      0       0       0       47      0.00    0.00    0.00    99.98
5       5       1       0.04    1741    3893    0.10    45      0       0       0       44      0.00    0.00    0.00    99.97   0.00
5       11      2       0.10    1546    3893    0.25    90      0       0       1       89      0.00    0.00    0.01    99.90

Am PCI-Bus schaut es bei mir hier so aus:

Code:

# lspci -vnnk
00:00.0 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne Root Complex [1022:1630]
        Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne Root Complex [1458:1000]
        Flags: fast devsel

00:00.2 IOMMU [0806]: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne IOMMU [1022:1631]
        Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne IOMMU [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 255
        Capabilities: [40] Secure device <?>
        Capabilities: [64] MSI: Enable- Count=1/4 Maskable- 64bit+
        Capabilities: [74] HyperTransport: MSI Mapping Enable+ Fixed+

00:01.0 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge [1022:1632]
        Flags: fast devsel, IOMMU group 0

00:02.0 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge [1022:1632]
        DeviceName:  Onboard IGD
        Flags: fast devsel, IOMMU group 1

00:02.1 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne PCIe GPP Bridge [1022:1634] (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne PCIe GPP Bridge [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 26, IOMMU group 2
        Bus: primary=00, secondary=01, subordinate=06, sec-latency=0
        I/O behind bridge: d000-ffff [size=12K] [16-bit]
        Memory behind bridge: fa000000-fc4fffff [size=37M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] Power Management version 3
        Capabilities: [58] Express Root Port (Slot+), MSI 00
        Capabilities: [a0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [c0] Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne PCIe GPP Bridge [1458:1000]
        Capabilities: [c8] HyperTransport: MSI Mapping Enable+ Fixed+
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [270] Secondary PCI Express
        Capabilities: [2a0] Access Control Services
        Capabilities: [3c4] Designated Vendor-Specific: Vendor=1022 ID=0001 Rev=1 Len=44 <?>
        Kernel driver in use: pcieport

00:02.2 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Renoir PCIe GPP Bridge [1022:1633] (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Renoir PCIe GPP Bridge [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 27, IOMMU group 3
        Bus: primary=00, secondary=07, subordinate=07, sec-latency=0
        I/O behind bridge: [disabled] [32-bit]
        Memory behind bridge: fcb00000-fcbfffff [size=1M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] Power Management version 3
        Capabilities: [58] Express Root Port (Slot+), MSI 00
        Capabilities: [a0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [c0] Subsystem: Gigabyte Technology Co., Ltd Renoir PCIe GPP Bridge [1458:1000]
        Capabilities: [c8] HyperTransport: MSI Mapping Enable+ Fixed+
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [270] Secondary PCI Express
        Capabilities: [2a0] Access Control Services
        Capabilities: [3c4] Designated Vendor-Specific: Vendor=1022 ID=0001 Rev=1 Len=44 <?>
        Kernel driver in use: pcieport

00:02.5 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Renoir PCIe GPP Bridge [1022:1633] (prog-if 00 [Normal decode])
        Subsystem: Gigabyte Technology Co., Ltd Renoir PCIe GPP Bridge [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 28, IOMMU group 4
        Bus: primary=00, secondary=08, subordinate=08, sec-latency=0
        I/O behind bridge: [disabled] [32-bit]
        Memory behind bridge: fca00000-fcafffff [size=1M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] Power Management version 3
        Capabilities: [58] Express Root Port (Slot+), MSI 00
        Capabilities: [a0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [c0] Subsystem: Gigabyte Technology Co., Ltd Renoir PCIe GPP Bridge [1458:1000]
        Capabilities: [c8] HyperTransport: MSI Mapping Enable+ Fixed+
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [270] Secondary PCI Express
        Capabilities: [2a0] Access Control Services
        Capabilities: [3c4] Designated Vendor-Specific: Vendor=1022 ID=0001 Rev=1 Len=44 <?>
        Kernel driver in use: pcieport

00:08.0 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Renoir PCIe Dummy Host Bridge [1022:1632]
        Flags: fast devsel, IOMMU group 5

00:08.1 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Renoir Internal PCIe GPP Bridge to Bus [1022:1635] (prog-if 00 [Normal decode])
        Subsystem: Broadcom / LSI Renoir Internal PCIe GPP Bridge to Bus [1000:1458]
        Flags: bus master, fast devsel, latency 0, IRQ 29, IOMMU group 6
        Bus: primary=00, secondary=09, subordinate=09, sec-latency=0
        I/O behind bridge: [disabled] [32-bit]
        Memory behind bridge: fc600000-fc9fffff [size=4M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] Power Management version 3
        Capabilities: [58] Express Root Port (Slot-), MSI 00
        Capabilities: [a0] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [c0] Subsystem: Broadcom / LSI Renoir Internal PCIe GPP Bridge to Bus [1000:1458]
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [270] Secondary PCI Express
        Capabilities: [2a0] Access Control Services
        Capabilities: [400] Data Link Feature <?>
        Capabilities: [410] Physical Layer 16.0 GT/s <?>
        Capabilities: [440] Lane Margining at the Receiver <?>
        Kernel driver in use: pcieport

00:14.0 SMBus [0c05]: Advanced Micro Devices, Inc. [AMD] FCH SMBus Controller [1022:790b] (rev 51)
        Subsystem: Gigabyte Technology Co., Ltd FCH SMBus Controller [1458:1000]
        Flags: 66MHz, medium devsel, IOMMU group 7
        Kernel driver in use: piix4_smbus
        Kernel modules: i2c_piix4, sp5100_tco

00:14.3 ISA bridge [0601]: Advanced Micro Devices, Inc. [AMD] FCH LPC Bridge [1022:790e] (rev 51)
        Subsystem: Gigabyte Technology Co., Ltd FCH LPC Bridge [1458:1000]
        Flags: bus master, 66MHz, medium devsel, latency 0, IOMMU group 7

00:18.0 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 0 [1022:166a]
        Flags: fast devsel, IOMMU group 8

00:18.1 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 1 [1022:166b]
        Flags: fast devsel, IOMMU group 8

00:18.2 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 2 [1022:166c]
        Flags: fast devsel, IOMMU group 8

00:18.3 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 3 [1022:166d]
        Flags: fast devsel, IOMMU group 8
        Kernel driver in use: k10temp
        Kernel modules: k10temp

00:18.4 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 4 [1022:166e]
        Flags: fast devsel, IOMMU group 8

00:18.5 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 5 [1022:166f]
        Flags: fast devsel, IOMMU group 8

00:18.6 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 6 [1022:1670]
        Flags: fast devsel, IOMMU group 8

00:18.7 Host bridge [0600]: Advanced Micro Devices, Inc. [AMD] Cezanne Data Fabric; Function 7 [1022:1671]
        Flags: fast devsel, IOMMU group 8

01:00.0 USB controller [0c03]: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset USB 3.1 XHCI Controller [1022:43ee] (prog-if 30 [XHCI])
        Subsystem: Gigabyte Technology Co., Ltd 500 Series Chipset USB 3.1 XHCI Controller [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 32, IOMMU group 9
        Memory at fc4a0000 (64-bit, non-prefetchable) [size=32K]
        Capabilities: [50] MSI: Enable- Count=1/8 Maskable- 64bit+
        Capabilities: [68] MSI-X: Enable+ Count=8 Masked-
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Legacy Endpoint, MSI 00
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [200] Secondary PCI Express
        Capabilities: [300] Latency Tolerance Reporting
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

01:00.1 SATA controller [0106]: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset SATA Controller [1022:43eb] (prog-if 01 [AHCI 1.0])
        Subsystem: Gigabyte Technology Co., Ltd 500 Series Chipset SATA Controller [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 40, IOMMU group 9
        Memory at fc480000 (32-bit, non-prefetchable) [size=128K]
        Expansion ROM at fc400000 [disabled] [size=512K]
        Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Legacy Endpoint, MSI 00
        Capabilities: [100] Advanced Error Reporting
        Kernel driver in use: ahci
        Kernel modules: ahci

01:00.2 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] 500 Series Chipset Switch Upstream Port [1022:43e9] (prog-if 00 [Normal decode])
        Subsystem: ASMedia Technology Inc. 500 Series Chipset Switch Upstream Port [1b21:0201]
        Flags: bus master, fast devsel, latency 0, IRQ 30, IOMMU group 9
        Bus: primary=01, secondary=02, subordinate=06, sec-latency=0
        I/O behind bridge: d000-ffff [size=12K] [16-bit]
        Memory behind bridge: fa000000-fc3fffff [size=36M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Upstream Port, MSI 00
        Capabilities: [c0] Subsystem: ASMedia Technology Inc. 500 Series Chipset Switch Upstream Port [1b21:0201]
        Capabilities: [100] Advanced Error Reporting
        Kernel driver in use: pcieport

02:06.0 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Device [1022:43ea] (prog-if 00 [Normal decode])
        Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Flags: bus master, fast devsel, latency 0, IRQ 31, IOMMU group 9
        Bus: primary=02, secondary=03, subordinate=04, sec-latency=0
        I/O behind bridge: f000-ffff [size=4K] [16-bit]
        Memory behind bridge: fa000000-fc0fffff [size=33M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Downstream Port (Slot+), MSI 00
        Capabilities: [c0] Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [200] Secondary PCI Express
        Kernel driver in use: pcieport

02:08.0 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Device [1022:43ea] (prog-if 00 [Normal decode])
        Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Flags: bus master, fast devsel, latency 0, IRQ 33, IOMMU group 9
        Bus: primary=02, secondary=05, subordinate=05, sec-latency=0
        I/O behind bridge: e000-efff [size=4K] [16-bit]
        Memory behind bridge: fc300000-fc3fffff [size=1M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Downstream Port (Slot+), MSI 00
        Capabilities: [c0] Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [200] Secondary PCI Express
        Kernel driver in use: pcieport

02:09.0 PCI bridge [0604]: Advanced Micro Devices, Inc. [AMD] Device [1022:43ea] (prog-if 00 [Normal decode])
        Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Flags: bus master, fast devsel, latency 0, IRQ 34, IOMMU group 9
        Bus: primary=02, secondary=06, subordinate=06, sec-latency=0
        I/O behind bridge: d000-dfff [size=4K] [16-bit]
        Memory behind bridge: fc200000-fc2fffff [size=1M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] MSI: Enable+ Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express Downstream Port (Slot+), MSI 00
        Capabilities: [c0] Subsystem: ASMedia Technology Inc. Device [1b21:3308]
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [200] Secondary PCI Express
        Kernel driver in use: pcieport

03:00.0 PCI bridge [0604]: ASPEED Technology, Inc. AST1150 PCI-to-PCI Bridge [1a03:1150] (rev 04) (prog-if 00 [Normal decode])
        Subsystem: ASPEED Technology, Inc. AST1150 PCI-to-PCI Bridge [1a03:1150]
        Flags: bus master, fast devsel, latency 0, IRQ -2147483648, IOMMU group 9
        Bus: primary=03, secondary=04, subordinate=04, sec-latency=32
        I/O behind bridge: f000-ffff [size=4K] [16-bit]
        Memory behind bridge: fa000000-fc0fffff [size=33M] [32-bit]
        Prefetchable memory behind bridge: [disabled] [64-bit]
        Capabilities: [50] MSI: Enable- Count=1/1 Maskable- 64bit+
        Capabilities: [78] Power Management version 3
        Capabilities: [80] Express PCI-Express to PCI/PCI-X Bridge, MSI 00
        Capabilities: [c0] Subsystem: ASPEED Technology, Inc. AST1150 PCI-to-PCI Bridge [1a03:1150]
        Capabilities: [100] Virtual Channel
        Capabilities: [800] Advanced Error Reporting

04:00.0 VGA compatible controller [0300]: ASPEED Technology, Inc. ASPEED Graphics Family [1a03:2000] (rev 41) (prog-if 00 [VGA controller])
        Subsystem: Gigabyte Technology Co., Ltd ASPEED Graphics Family [1458:1000]
        Flags: medium devsel, IRQ -2147483648, IOMMU group 9
        Memory at fa000000 (32-bit, non-prefetchable) [size=32M]
        Memory at fc000000 (32-bit, non-prefetchable) [size=128K]
        I/O ports at f000 [size=128]
        Expansion ROM at 000c0000 [virtual] [disabled] [size=128K]
        Capabilities: [40] Power Management version 3
        Capabilities: [50] MSI: Enable- Count=1/2 Maskable- 64bit+
        Kernel driver in use: ast
        Kernel modules: ast

05:00.0 Ethernet controller [0200]: Intel Corporation I210 Gigabit Network Connection [8086:1533] (rev 03)
        Subsystem: Gigabyte Technology Co., Ltd I210 Gigabit Network Connection [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 32, IOMMU group 9
        Memory at fc300000 (32-bit, non-prefetchable) [size=512K]
        I/O ports at e000 [size=32]
        Memory at fc380000 (32-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
        Capabilities: [50] MSI: Enable- Count=1/1 Maskable+ 64bit+
        Capabilities: [70] MSI-X: Enable+ Count=5 Masked-
        Capabilities: [a0] Express Endpoint, MSI 00
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [140] Device Serial Number d8-5e-d3-ff-ff-ea-e3-91
        Capabilities: [1a0] Transaction Processing Hints
        Kernel driver in use: igb
        Kernel modules: igb

06:00.0 Ethernet controller [0200]: Intel Corporation I210 Gigabit Network Connection [8086:1533] (rev 03)
        Subsystem: Gigabyte Technology Co., Ltd I210 Gigabit Network Connection [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ -2147483648, IOMMU group 9
        Memory at fc200000 (32-bit, non-prefetchable) [size=512K]
        I/O ports at d000 [size=32]
        Memory at fc280000 (32-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
        Capabilities: [50] MSI: Enable- Count=1/1 Maskable+ 64bit+
        Capabilities: [70] MSI-X: Enable+ Count=5 Masked-
        Capabilities: [a0] Express Endpoint, MSI 00
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [140] Device Serial Number d8-5e-d3-ff-ff-ea-e3-92
        Capabilities: [1a0] Transaction Processing Hints
        Kernel driver in use: igb
        Kernel modules: igb

07:00.0 Non-Volatile memory controller [0108]: Shenzhen Longsys Electronics Co., Ltd. Device [1d97:1602] (rev 01) (prog-if 02 [NVM Express])
        Subsystem: Shenzhen Longsys Electronics Co., Ltd. Device [1d97:1602]
        Flags: bus master, fast devsel, latency 0, IRQ 72, IOMMU group 10
        Memory at fcb00000 (64-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
        Capabilities: [50] MSI: Enable- Count=1/32 Maskable+ 64bit+
        Capabilities: [70] Express Endpoint, MSI 1f
        Capabilities: [b0] MSI-X: Enable+ Count=9 Masked-
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [148] Device Serial Number 00-00-00-00-00-00-00-00
        Capabilities: [158] Power Budgeting <?>
        Capabilities: [168] Alternative Routing-ID Interpretation (ARI)
        Capabilities: [178] Secondary PCI Express
        Capabilities: [198] Physical Layer 16.0 GT/s <?>
        Capabilities: [1bc] Lane Margining at the Receiver <?>
        Capabilities: [220] Latency Tolerance Reporting
        Capabilities: [228] L1 PM Substates
        Capabilities: [238] Vendor Specific Information: ID=0002 Rev=4 Len=100 <?>
        Capabilities: [338] Vendor Specific Information: ID=0001 Rev=1 Len=038 <?>
        Capabilities: [370] Data Link Feature <?>
        Kernel driver in use: nvme
        Kernel modules: nvme

08:00.0 Non-Volatile memory controller [0108]: Shenzhen Longsys Electronics Co., Ltd. Device [1d97:1602] (rev 01) (prog-if 02 [NVM Express])
        Subsystem: Shenzhen Longsys Electronics Co., Ltd. Device [1d97:1602]
        Flags: bus master, fast devsel, latency 0, IRQ 73, IOMMU group 11
        Memory at fca00000 (64-bit, non-prefetchable) [size=16K]
        Capabilities: [40] Power Management version 3
        Capabilities: [50] MSI: Enable- Count=1/32 Maskable+ 64bit+
        Capabilities: [70] Express Endpoint, MSI 1f
        Capabilities: [b0] MSI-X: Enable+ Count=9 Masked-
        Capabilities: [100] Advanced Error Reporting
        Capabilities: [148] Device Serial Number 00-00-00-00-00-00-00-00
        Capabilities: [158] Power Budgeting <?>
        Capabilities: [168] Alternative Routing-ID Interpretation (ARI)
        Capabilities: [178] Secondary PCI Express
        Capabilities: [198] Physical Layer 16.0 GT/s <?>
        Capabilities: [1bc] Lane Margining at the Receiver <?>
        Capabilities: [220] Latency Tolerance Reporting
        Capabilities: [228] L1 PM Substates
        Capabilities: [238] Vendor Specific Information: ID=0002 Rev=4 Len=100 <?>
        Capabilities: [338] Vendor Specific Information: ID=0001 Rev=1 Len=038 <?>
        Capabilities: [370] Data Link Feature <?>
        Kernel driver in use: nvme
        Kernel modules: nvme

09:00.0 Non-Essential Instrumentation [1300]: Advanced Micro Devices, Inc. [AMD] Zeppelin/Raven/Raven2 PCIe Dummy Function [1022:145a] (rev d9)
        Subsystem: Gigabyte Technology Co., Ltd Zeppelin/Raven/Raven2 PCIe Dummy Function [1458:1000]
        Flags: fast devsel, IOMMU group 12
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Legacy Endpoint, MSI 00
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [270] Secondary PCI Express
        Capabilities: [2b0] Address Translation Service (ATS)
        Capabilities: [2c0] Page Request Interface (PRI)
        Capabilities: [2d0] Process Address Space ID (PASID)
        Capabilities: [400] Data Link Feature <?>
        Capabilities: [410] Physical Layer 16.0 GT/s <?>
        Capabilities: [440] Lane Margining at the Receiver <?>

09:00.2 Encryption controller [1080]: Advanced Micro Devices, Inc. [AMD] Family 17h (Models 10h-1fh) Platform Security Processor [1022:15df]
        Subsystem: Gigabyte Technology Co., Ltd Family 17h (Models 10h-1fh) Platform Security Processor [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 92, IOMMU group 13
        Memory at fc800000 (32-bit, non-prefetchable) [size=1M]
        Memory at fc948000 (32-bit, non-prefetchable) [size=8K]
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Endpoint, MSI 00
        Capabilities: [a0] MSI: Enable- Count=1/2 Maskable- 64bit+
        Capabilities: [c0] MSI-X: Enable+ Count=2 Masked-
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [2a0] Access Control Services
        Kernel driver in use: ccp
        Kernel modules: ccp

09:00.3 USB controller [0c03]: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 [1022:1639] (prog-if 30 [XHCI])
        Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne USB 3.1 [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 54, IOMMU group 14
        Memory at fc700000 (64-bit, non-prefetchable) [size=1M]
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Endpoint, MSI 00
        Capabilities: [a0] MSI: Enable- Count=1/8 Maskable- 64bit+
        Capabilities: [c0] MSI-X: Enable+ Count=8 Masked-
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [2a0] Access Control Services
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

09:00.4 USB controller [0c03]: Advanced Micro Devices, Inc. [AMD] Renoir/Cezanne USB 3.1 [1022:1639] (prog-if 30 [XHCI])
        Subsystem: Gigabyte Technology Co., Ltd Renoir/Cezanne USB 3.1 [1458:1000]
        Flags: bus master, fast devsel, latency 0, IRQ 63, IOMMU group 15
        Memory at fc600000 (64-bit, non-prefetchable) [size=1M]
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Endpoint, MSI 00
        Capabilities: [a0] MSI: Enable- Count=1/8 Maskable- 64bit+
        Capabilities: [c0] MSI-X: Enable+ Count=8 Masked-
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [2a0] Access Control Services
        Kernel driver in use: xhci_hcd
        Kernel modules: xhci_pci

09:00.5 Multimedia controller [0480]: Advanced Micro Devices, Inc. [AMD] ACP/ACP3X/ACP6x Audio Coprocessor [1022:15e2] (rev 01)
        Subsystem: Advanced Micro Devices, Inc. [AMD] ACP/ACP3X/ACP6x Audio Coprocessor [1022:15e2]
        Flags: fast devsel, IRQ 95, IOMMU group 16
        Memory at fc900000 (32-bit, non-prefetchable) [size=256K]
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Endpoint, MSI 00
        Capabilities: [a0] MSI: Enable- Count=1/1 Maskable- 64bit+
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [2a0] Access Control Services
        Kernel modules: snd_pci_acp3x, snd_rn_pci_acp3x, snd_pci_acp5x, snd_pci_acp6x

09:00.6 Audio device [0403]: Advanced Micro Devices, Inc. [AMD] Family 17h/19h HD Audio Controller [1022:15e3]
        Subsystem: Gigabyte Technology Co., Ltd Family 17h/19h HD Audio Controller [1458:fa16]
        Flags: fast devsel, IRQ 255, IOMMU group 17
        Memory at fc940000 (32-bit, non-prefetchable) [disabled] [size=32K]
        Capabilities: [48] Vendor Specific Information: Len=08 <?>
        Capabilities: [50] Power Management version 3
        Capabilities: [64] Express Endpoint, MSI 00
        Capabilities: [a0] MSI: Enable- Count=1/1 Maskable- 64bit+
        Capabilities: [100] Vendor Specific Information: ID=0001 Rev=1 Len=010 <?>
        Capabilities: [2a0] Access Control Services
        Kernel modules: snd_hda_intel

DerErzherzog · 15.04.2024

wddn schrieb:
Ging zwar ein bisschen hin & her mit teilweise sinnlosen Antworten,

Das kenn ich

wddn schrieb:
aber am Ende habe ich ein funktionierendes F14 bekommen.

Immerhin, das ist schon cool, das die sowas dann teilen

Weiß man denn schon wann ungefähr der Release sein wird?
Bzw. was sich ändert gibt es release notes?

wddn schrieb:
Andersrum gefragt: wer der großen Mainboard Anbieter ist besser hinsichtlich Support?

Mit Asrock habe ich gute Erfahrung gemacht.
Es sind manchmal auch Einzelfälle ich denke ganz pauschal kann man das generell nicht sagen.

Haldi · 15.04.2024

c0l0 schrieb:
Wie in anderen Postings im Thread schon angedeutet, kennt der **acpi-cpufreq**-Treiber auf den meisten Systemen einfach nicht mehr als drei States (Quelle). Fuer feinere Kontrolle ueber das Power Budget von aktuellen Ryzen-CPUs braucht es den **amd-pstate**-Treiber, der in recht neuen Kernel-Versionen (ab 6.5 glaube ich) auch automatisch geladen wird.

Nachpruefen, welchen man derzeit geladen/aktiv hat, kann man via

Code:

cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_driver

ausgeben lassen. `turbostat` hat das auch in Output beim Start.

Ich hab absichtlich auf TrueNAS Beta kanal gewechselt um den 6.6 Kernel zu bekommen welcher eben amd-pstate unterstützt.
Die CPU taktet nun scheinbar wesentlich Tiefer im Idle, aber an den C-States hat sich nix verändert (zumindest Turbostat und Powertop....). Stromverbrauch auch kaum.

Code:

root@NAS[~]# cpupower frequency-info
analyzing CPU 0:
  driver: amd-pstate
  CPUs which run at the same hardware frequency: 0
  CPUs which need to have their frequency coordinated by software: 0
  maximum transition latency: 20.0 us
  hardware limits: 550 MHz - 4.47 GHz
  available cpufreq governors: performance schedutil
  current policy: frequency should be within 550 MHz and 550 MHz.
                  The governor "schedutil" may decide which speed to use
                  within this range.
  current CPU frequency: Unable to call hardware
  current CPU frequency: 550 MHz (asserted by call to kernel)
^[[3~  boost state support:
    Supported: yes
    Active: yes
    AMD PSTATE Highest Performance: 166. Maximum Frequency: 4.47 GHz.
    AMD PSTATE Nominal Performance: 130. Nominal Frequency: 3.50 GHz.
    AMD PSTATE Lowest Non-linear Performance: 65. Lowest Non-linear Frequency: 1.75 GHz.
    AMD PSTATE Lowest Performance: 21. Lowest Frequency: 550 MHz.
root@NAS[~]#

ebniv schrieb:
TrueNAS (keine VM, zwei Apps, Samba share)

Drecks Kubernetes Kluster.... Kaum hat man nen App Pool eingerichtet frisst TrueNAS einfach mal 5W mehr, egal ob man eine App am laufen hat oder nicht.
7.5W sind aber nice.

c0l0 schrieb:
unter vanilla Debian 12 mit einem PRO 5650G (idle):

3.5W also gleichwertig zum 4650G der alten Generation. Danke. Gut zu wissen.

der 5650G scheint aber C1, C2 und C3 zu haben wo der 5600 nur auf C1 und C2 kommt.

ebniv · 15.04.2024

Haldi schrieb:
Drecks Kubernetes Kluster.... Kaum hat man nen App Pool eingerichtet frisst TrueNAS einfach mal 5W mehr, egal ob man eine App am laufen hat oder nicht.
7.5W sind aber nice.

Was ist die Alternative, alle Dienste in (separate) VMs? Wenn du einen guten Tipp hast bin ich absolut offen dafür. Mit den Apps bin ich bisher nur am rumspielen. Den Gedanke so aber ganz unkompliziert mal das ein oder andere antesten zu können ohne gleich eine VM zu konfigurieren, finde ich gut. Ob ich "Apps" im Alltag nutzen will weiß ich noch nicht so recht (Stabilität, Zuverlässigkeit?).
Ich habe mich auch nur für trueNAS Scale (früher Core) entschieden wegen nativem Support von ZFS und Encryption. Ich hatte keine Lust auf ein OS, bei dem ich das erst reinbasteln muss. Ansonsten wäre ich wohl bei proxmox mit dessen LXC-Containern und co geblieben.

Insgesamt genehmigt sich das System mit dem turbostat Screenshot von oben so knapp 31 W (1x Boot NVME, 2x NVME in x16 als Mirror, 2x WD Red Plus als Mirror).

Nach frischer Installation ohne die Datenträger lag es bei 17-18 W:

ebniv schrieb:
TrueNAS Scale hat bei mir auf einer NVME einen Stromverbrauch von
knapp 17-18 W Idle auf dem Gigabyte.

Mit einigen kleinen bq-Netzteilen habe ich sogar 15,x W im Idle angekratzt.

Haldi · 15.04.2024

ebniv schrieb:
Was ist die Alternative, alle Dienste in (separate) VMs?

Nö.
Wenn du in TrueNAS Scale VM's aktivierst steigt der verbrauch auch locker um 5-10W.

Ich bin mir nicht sicher, aber wenn man Debian Base image verwenden würde und Docker installiert....
Hat das mal jemand gemacht und auf Stromverbrauch geachtet?
Ich glaub Docker war da effizienter als Kubernetes. Könnte aber auch an der TrueNAS Scale implementation liegen.

buyman schrieb:
Der C6 wird teilweise nicht richtig angezeigt. Mit dem Kernel Treiber:

Leonardo Gates / Ryzen SMU · GitLab

A Linux kernel driver that exposes access to the SMU (System Management Unit) for certain AMD Ryzen Processors.

gitlab.com

und monitor_cpu sollten daie richtigen Werte angezeigt werden. Im Detail habe ich m ich mit der Thematik aber noch nicht auseinander gesetzt (also C6 Anzeige).

War nur leicht komplex das ding unter TrueNAS zu installieren....

Aber nun Läufts: Und siehe da.... C0, C1 und C6.

Code:

╭────────────────────────────────────────────────┬─────────────────────────────────────────────────╮
│                                      CPU Model │               AMD Ryzen 5 5600 6-Core Processor │
│                            Processor Code Name │                                         Vermeer │
│                             Core Configuration │                                       6 (1-1-6) │
│                               Overdrive Scalar │                                              1x │
│                                 SMU FW Version │                                        v56.76.0 │
│                                 MP1 IF Version │                                             v11 │
╰────────────────────────────────────────────────┴─────────────────────────────────────────────────╯
╭─────────┬────────────────┬─────────┬─────────┬─────────┬─────────────┬─────────────┬─────────────╮
│  Core 0 │      Sleeping | 4.450 W | 1.002 V | 457.15 C | C0:   0.0 % | C1:   8.3 % | C6:   3.7 % │
│  Core 1 │      Sleeping | 0.985 W | 1.033 V | 457.14 C | C0:   0.0 % | C1:   0.0 % | C6:   0.0 % │
│  Core 2 │        24 MHz | 0.000 W | 1.031 V | 142.57 C | C0:   8.3 % | C1:   3.7 % | C6:   0.2 % │
│  Core 3 │     Sleeping | 23.033 W | 1.033 V | 400.00 C | C0:   0.0 % | C1:   0.0 % | C6:   0.0 % │
│  Core 4 │        29 MHz | 0.000 W | 1.031 V | 400.00 C | C0:   8.4 % | C1:   3.7 % | C6:   0.3 % │
│  Core 5 │         22 MHz | 0.000 W | 1.031 V |  0.00 C | C0:   8.3 % | C1:   3.7 % | C6:   0.2 % │
╰─────────┴────────────────┴─────────┴─────────┴─────────┴─────────────┴─────────────┴─────────────╯
╭────────────────────────────────────────────────┬─────────────────────────────────────────────────╮
│                            Peak Core Frequency │                                       50820 MHz │
│                               Peak Temperature │                                         50.10 C │
│                                  Package Power │                                       22.9017 W │
│                           Peak Core(s) Voltage │                                      1.033000 V │
│                           Average Core Voltage │                                      1.026911 V │
│                           Package C6 Residency │                                      0.000000 % │
│                              Core C6 Residency │                                      0.730882 % │
╰────────────────────────────────────────────────┴─────────────────────────────────────────────────╯
╭────────────────────────────────────────────────┬─────────────────────────────────────────────────╮
│                         Thermal Junction Limit │                                         95.00 C │
│                            Current Temperature │                                         52.04 C │
│                                SoC Temperature │                                          0.02 C │
│                                     Core Power │                                        5.6888 W │
│                                      SoC Power │              3.2017 W |   3.1818 A | 1.006240 V │
│                                            PPT │             22.9166 W |      76  W |    30.15 % │
│                                            TDC │              5.3888 A |      60  A |     8.98 % │
│                                            EDC │              5.3888 A |      90  A |     5.99 % │
│                                Frequency Limit │                                        3906 MHz │
│                                      FIT Limit │                                      0.021333 % │
╰────────────────────────────────────────────────┴─────────────────────────────────────────────────╯
╭────────────────────────────────────────────────┬─────────────────────────────────────────────────╮
│                                   Coupled Mode │                                              ON │
│                         Fabric Clock (Average) │                                        1600 MHz │
│                                   Fabric Clock │                                        1600 MHz │
│                                   Uncore Clock │                                        1600 MHz │
│                                   Memory Clock │                                        1600 MHz │
│                            DRAM Read Bandwidth │                                     0.331 GiB/s │
│                           DRAM Write Bandwidth │                                     0.083 GiB/s │
│                                      VDDIO_Mem │                                       12.1584 W │
│                                      VDDCR_SoC │                                        1.0000 V │
│                                      cLDO_VDDM │                                        0.0000 V │
│                                      cLDO_VDDP │                                        0.0000 V │
│                                      cLDO_VDDG │                                        0.0000 V │
╰────────────────────────────────────────────────┴─────────────────────────────────────────────────╯

Aber ein par Werte scheinen nicht ganz so korrekt angezeigt zu werden.... selbst unter Load sind die Cores sleeping und W verbrauchs anzeige pro Core ist auch nur für die Sleeping cores verfügbar...

c0l0 schrieb:
Fuer mich sieht das eher so aus, als haette man den dritten moeglichen Zustand einfach (etwas frech vielleicht ) "C6" gelabelt, und gut is', weil es zwischen C2 und C6 nix gibt.

damit scheinst du sogar recht zu haben.... Je nach Tool heisst der State anders ^^

wddn · 15.04.2024

@Haldi
Werden nun „nur“ die korrekten C-States angezeigt, oder geht der idle Verbrauch auch runter?

Haldi · 15.04.2024

wddn schrieb:
Werden nun „nur“ die korrekten C-States angezeigt, oder geht der idle Verbrauch auch runter?

Ist reine Anzeige. Ändert gar nix am System.

linuxdriver · 16.04.2024

Moin in die Runde,

auch ich bin im Besitz eines dieser Boards. Kann jemand eine Aussage treffen ob mit der "F14" nun auch der Ryzen 7 5700G richtig erkannt wird? Mit der F13 wurde er als Ryzen 5 erkannt und hatte 6 Kerne anstelle seiner 8 (Grafik wurde auch nicht erkannt, war aber klar). Habe ihn dann erst mal wieder in sein altes Board "geklatscht" und läuft dort seitdem einwandfrei. Ich würde gerne das Gigabyte in Betrieb nehmen, alleine schon wegen dem Remotemanagement. Hat jemand hier einen Ryzen 7 5700G auf dem Board (mit dem F14 "Beta" Bios) und kann eine Aussage treffen? Danke

BobbyD · 16.04.2024

linuxdriver schrieb:
auch ich bin im Besitz eines dieser Boards.

Wie jetzt, du besitzt nicht alle?

linuxdriver schrieb:
Mit der F13 wurde er als Ryzen 5 erkannt und hatte 6 Kerne anstelle seiner 8

Aber nur bei dir!
F14 brauchst Du dann, wenn Du auch die iGPU für z.B. Video-Transcoding nutzen willst.

linuxdriver · 16.04.2024

BobbyD schrieb:
Wie jetzt, du besitzt nicht alle?

Aber nur bei dir!
F14 brauchst Du dann, wenn Du auch die iGPU für z.B. Video-Transcoding nutzen willst.

Könnte noch ein paar für die "Ersatzhalde" kaufen, falls es mal kaputt geht

Guter Gedankenanstoss

Woraus ziehst Du die Erkenntnis, das er nur bei mir als Ryzen 5 erkannt wurde? Hast Du den R7 5700G auf dem Board?

Die iGPU benötige ich auf jeden Fall für meinen Jellyfin Server. läuft als lxc unter Proxmox. Das macht die F14 ja so interessant

Ich glaube ich wage es dann mal und baue den 7er mal ein und teste mal mit dem neuen Bios.

ebniv · 16.04.2024

linuxdriver schrieb:
Woraus ziehst Du die Erkenntnis, das er nur bei mir als Ryzen 5 erkannt wurde? Hast Du den R7 5700G auf dem Board?

Hast du mit F13 und dem 5700G mal durchgebootet?
Einen Ryzen 5 3600(X?) hat das Board immer angezeigt, quasi "dummy Daten", auch mit Ram Informationen durcheinander. Dafür musste nicht mal irgendwas gesteckt sein auf dem Board. Es klingt so, als ob die Infos im BMC bei dir noch nicht aktualisiert wurden durch einen start.

linuxdriver · 16.04.2024

ebniv schrieb:
Hast du mit F13 und dem 5700G mal durchgebootet?
Einen Ryzen 5 3600(X?) hat das Board immer angezeigt, quasi "dummy Daten", auch mit Ram Informationen durcheinander. Dafür musste nicht mal irgendwas gesteckt sein auf dem Board. Es klingt so, als ob die Infos im BMC bei dir noch nicht aktualisiert wurden durch einen start.

Ich hatte Proxmox laufen und da waren nur 6 der 8 Kerne. Ich werde mal den 5700G umbauen und das Board updaten sowie Rückmeldung geben.

ebniv · 16.04.2024

@linuxdriver
Also mit dem 5700G wurde gestartet? Welche CPU genau wird dir im OS (in deinem fall dann proxmox) und im BCM (nach erfolgreichem Boot, vorher hat sich die Anzeige da vermutlich nicht aktualisiert) angezeigt?
Du bist dir sicher, dass du das BIOS Update erfolgreich durchgeführt hast?

Wie @BobbyD schon schrieb, eigentlich sollte der korrekt 5700G erkannt werden mit F13. Ich glaube sogar schon mit F11 oder wie die Version davor hieß.

linuxdriver · 16.04.2024

Ja, mit dem 5700G gestartet und das Update auf die F13 hatte ich auch durchgeführt. Ich werde dem Board nochmals eine Chance geben und hier Rückmeldung geben

Danke erstmal.

bbott · 16.04.2024

Ich habe seit dem ich die GPU Optionen durch Probiert habe keine hohe Auflösung mehr im OS, sondern nur noch 800x600. Ich habe die Win Treiber extra installiert keine Besserung. Im Geräte Manger steht ich solle ein Gerät deaktivieren, aber welches? :fresse2:

Und ich wüsste nicht was ich aktiviert hätte 🤔
Ich muss noch ein bisschen was vorbereiten und würde dazu sehr gerne wieder die volle Auflösung nutzen. Hat jemand eine Idee?

EDIT: Bios Rest hat abgeholfen.

BobbyD · 16.04.2024

@bbott Schließe einen Monitor an oder nutze keinen Monolithen. Ich "berichte" über das Problem schon seit dem ich das Board habe.

		(ehemals Bestpreise, aktuell am teuersten)	(ehemals Bestpreise, aktuell am teuersten)
Nur Mainboard MC12-LE0	geizhals	ebay Piospartslap	Piospartslap
Mit Gelid Kühler	RAM-König	eBay Piospartslap	Piospartslap

CPU	Passmark multicore	Passmark singlecore	Support?	APU	ECC (+/Nein)	iGPU
Intel N100	5504	1943	Nein
i5-8500	9581	2452	Nein
3100	11598	2420	QVL	-	+
4650G Pro	16166	2653	QVL	APU	+	+
3600	17748	2567	QVL	-	+
3600x	18919	2652	QVL	-	+
i5-12400	19363	3519	Nein
E5-2690v4	19470	2074	Nein
5500 (kein ECC)	19398	3058	APU	APU	Nein	N
5600G (kein ECC)	19874	3190	APU	APU	Nein	+
5650G Pro	20771	3252	y	APU	+	+
5600	21576	3258	y	-	+
5600x	21888	3361	QVL	-	+
3700x	22542	2660	QVL	-	+
5700 (kein ECC)	24268	3250	?	APU	Nein	N
5700x	26658	3382	y	-	+
5800X3D	28304	3233	siehe #2.893 @JVN	-
i5-13500	31854	3884	Nein
3900x	32620	2706	y	-	+
5950x	45599	3468	QVL, *Kühlung beachten	-	+

[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)

Inhaltsverzeichnis​

1. Das Angebot Nach oben​

2. Technische DatenNach oben​

3. Prozessor SupportNach oben​

4. Anleitungen / GuideNach oben​

4.1 UpdatesNach oben​

4.2 Reset BMC PasswortNach oben​

5. Problembehandlung Nach oben​

6. FAQsNach oben​

7. VerbrauchswerteNach oben​

8. LinksammlungNach oben​

9. Früherer StartbeitragNach oben​

Gigabyte Mainboard MC12-LE0​

Legende

Experte

Enthusiast

Profi

Fotomaster August '12

Enthusiast

Experte

Fotomaster August '12

Enthusiast

Semiprofi

Experte

Enthusiast

Enthusiast

Experte

Semiprofi

Experte

Enthusiast

Experte

Enthusiast

Enthusiast

Enthusiast

Neuling

Experte

Neuling

Experte

Neuling

Experte

Neuling

Experte

Experte

Ähnliche Themen

Inhaltsverzeichnis

1. Das Angebot Nach oben

2. Technische DatenNach oben

3. Prozessor SupportNach oben

4. Anleitungen / GuideNach oben

4.1 UpdatesNach oben

4.2 Reset BMC PasswortNach oben

5. Problembehandlung Nach oben

6. FAQsNach oben

7. VerbrauchswerteNach oben

8. LinksammlungNach oben

9. Früherer StartbeitragNach oben

Gigabyte Mainboard MC12-LE0
