H-Frame mini
- Ersteller omnium
- Erstellt am
3dfx
Enthusiast
Wow, das Gehäuse sieht ja schon ziemlich stylisch aus muss ich sagen.
Optisch macht der definitiv was her, aber das wird sich als ziemlicher Staubfänger entpuppen wenn man den Hochkannt aufstellen sollte vermute ich
Optisch macht der definitiv was her, aber das wird sich als ziemlicher Staubfänger entpuppen wenn man den Hochkannt aufstellen sollte vermute ich
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
..da ist ein Meshgitter....aber das wird sich als ziemlicher Staubfänger entpuppen wenn man den Hochkannt aufstellen sollte vermute ich
..was es etwas abmildert. Mich stört eigentlich nur der Preis und der Lüfter vom 180W Netzteil. Das Moddingpotential mit einfachen Mittel zB. in Richtung (semi)passiv ist enorm..ideal für Bastler..endlich mal HDD/opt Laufwerk unter dem Mainbord!
--
Herbert Grönemeyer - Bleibt Alles Anders (Official Music Video)
Zuletzt bearbeitet:
3dfx
Enthusiast
Die Meshgitter hab ich nicht gesehen, aber da verfängt sich nach einiger Zeit auch viel und man muss mit Druckluftspray ran
Vom Preis her ist der etwas unter den Streacom Gehäusen (von denen ich aktuell total begeistert und zufrieden bin).
Ich denke mal das Design wird bei dem Gehäuse der Punkt sein warum es sich jemand kaufen würde.
Den Lüfter könnte man doch evtl. austauschen oder ist da ein Lüfter verbaut der kein Standartmaße hat?
Vom Preis her ist der etwas unter den Streacom Gehäusen (von denen ich aktuell total begeistert und zufrieden bin).
Ich denke mal das Design wird bei dem Gehäuse der Punkt sein warum es sich jemand kaufen würde.
Den Lüfter könnte man doch evtl. austauschen oder ist da ein Lüfter verbaut der kein Standartmaße hat?
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
..40mm..garantiert laut/schrill/unangenehm..das Netzteil sollte imo voll passiv sein bei dem Gesamtpreis. Eine mögliche Alternative wäre die Verwendung eines Thin Mini ITX Board mit integriertem DC-ATX Wandler zB. mit einem passiven 19V/180W Notebook Netzeil (ca. 30€)..das würde auch intern an die Stelle passen.
jau..wobei das Moddingpotential ein zusätzlicher Anreiz sein kann.
Zuletzt bearbeitet:
3dfx
Enthusiast
Oh Gott, wie ich diese 40er Lüfter hasse.... es wäre bei dem Preis wirklich kein Akt und auch nich sonderlich teurer in der Produktion gewesen das Netzteil passiv gekühlt zu gestalten....
Moddingpotential hat es auf jeden Fall, aber selbst ohne jegliches Modding sieht es noch ziemlich gut aus.
Unter'm Strich würde ich aber meinen komplett passiv gekühlten HTPC nicht mehr missen wollen..... dazu kommt ja noch der CPU-Lüfter :/
Moddingpotential hat es auf jeden Fall, aber selbst ohne jegliches Modding sieht es noch ziemlich gut aus.
Unter'm Strich würde ich aber meinen komplett passiv gekühlten HTPC nicht mehr missen wollen..... dazu kommt ja noch der CPU-Lüfter :/
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
wie wäre es mit etwas Phantasie..zB. mit sowas..
..in liegendem H-Frame und passendem Ausschnitt im Deckel.
.
Der Nofan CR-95C hat einen Durchmesser von 18cm und passt wenn überhaupt, nur bei einem MB mit mittigem CPU-Sockel.
Zuletzt bearbeitet:
Alexandra
Experte
- Mitglied seit
- 28.04.2012
- Beiträge
- 129

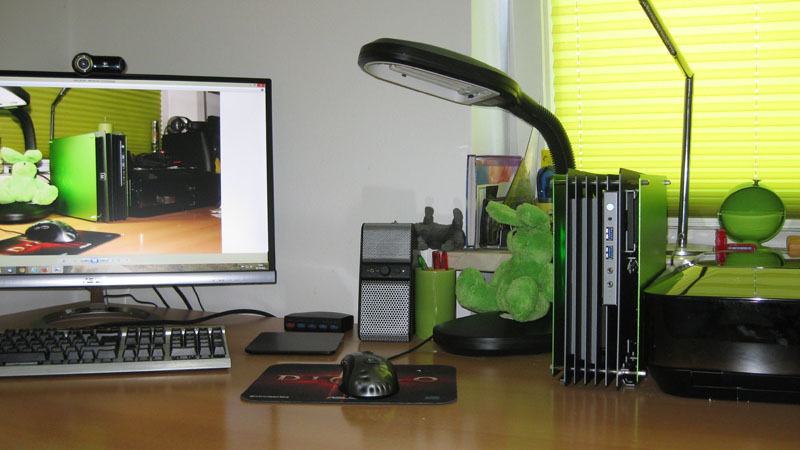

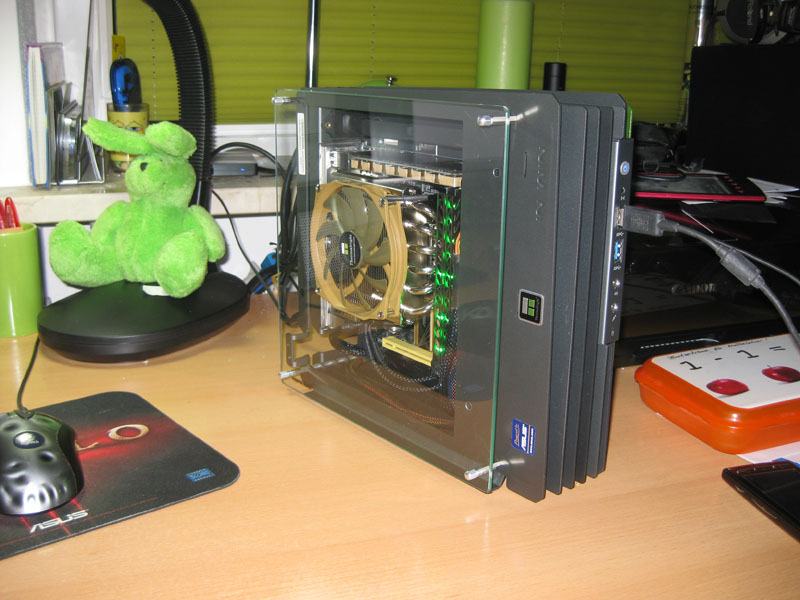

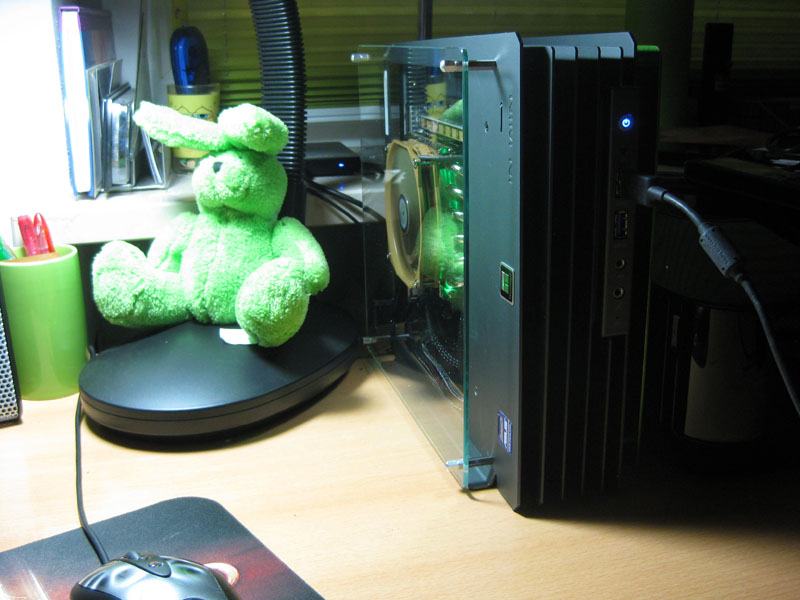

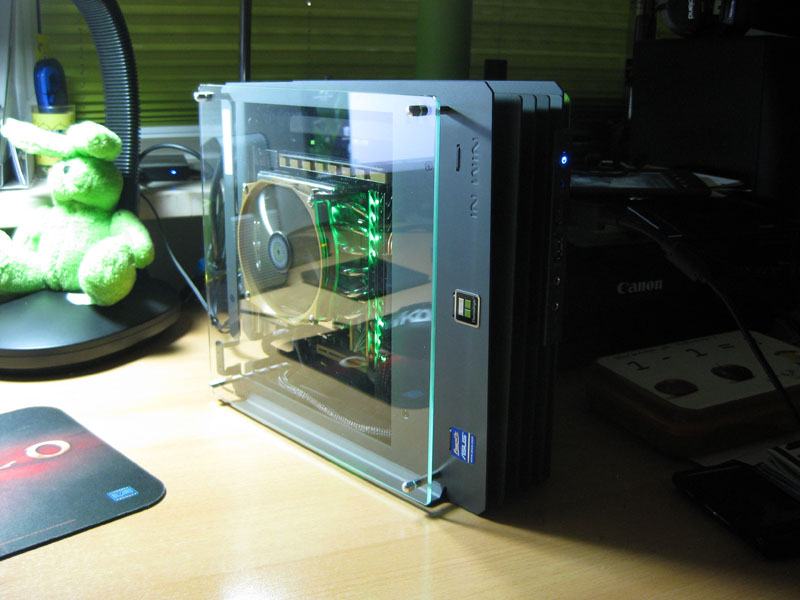

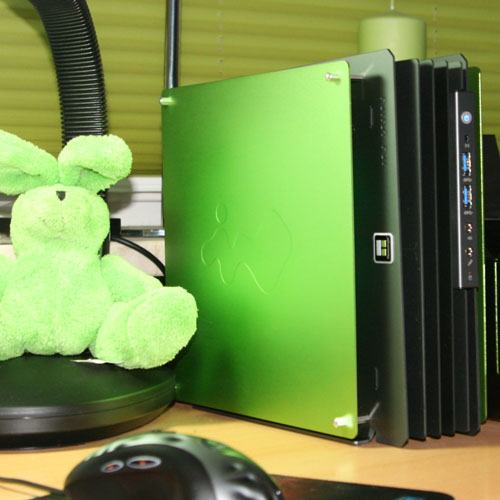

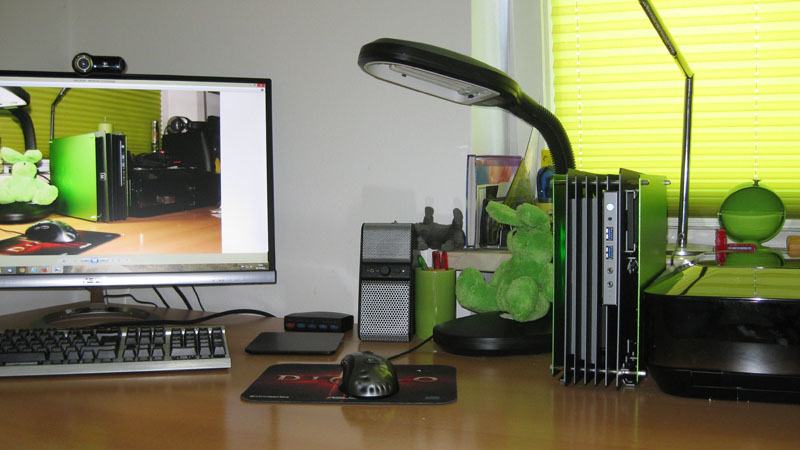

Ich hab das grüne Mini.
Und es sieht echt klasse auf dem Schreibtisch aus.

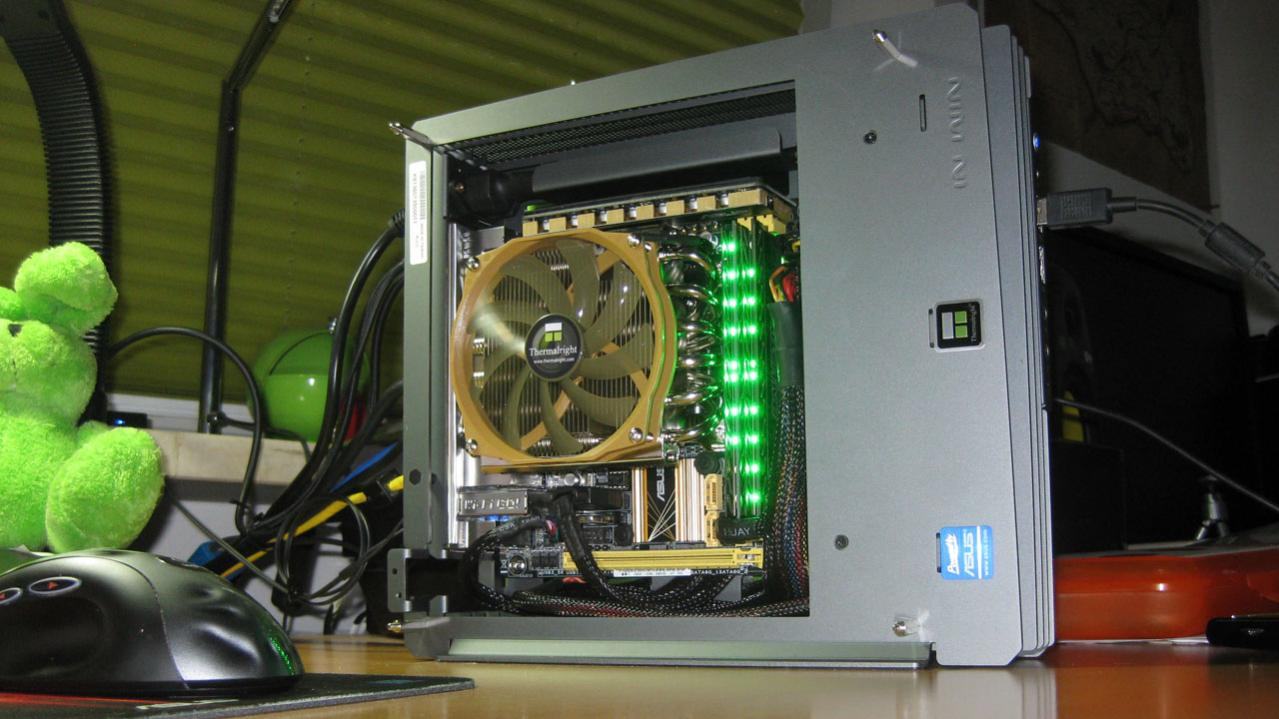

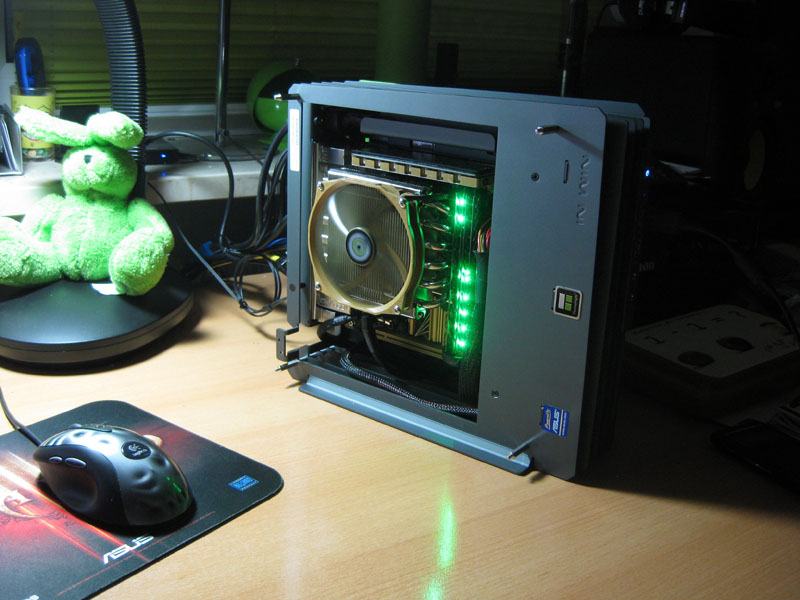

Drin stecken
Asus Z87I-Pro
Thermalright AXP-100
16 GB Crucial Ballistix Smart Tracer LED (bringen das ganze schön grün zum leuchten )
Samsung 830 256 GB
Toshiba 2,5" 1TB
Den Adda-Lüfter vom Netzteil hab ich gegen den kleinen 40er Noctua ersetzt.
Der lässt sich im Netzteil einfach anstecken. Nur die Pole am Stecker vom 2-Pol-Adapter müssen getauscht werden.
Im Office-und Photoshop-Betrieb ist das Kistchen jetzt kaum hörbar.
Dabei müssen Kühler und das arme Netzteil im Moment noch einen 4770K bändigen.
Der wird aber durch ein 65 W-Modell ersetzt. Auf den 4770K warten andere Aufgaben.
Bei absoluter Stille ist direkt daneben die Toshiba-HDD noch am deutlichsten zu hören.
Weiß jemand leisere, flotte 2,5 Zoll HDDs?
Viel höhere als 9,5 mm passen denk ich allerdings nicht mehr in die Halterungen.
Und es sieht echt klasse auf dem Schreibtisch aus.
Drin stecken
Asus Z87I-Pro
Thermalright AXP-100
16 GB Crucial Ballistix Smart Tracer LED (bringen das ganze schön grün zum leuchten
)Samsung 830 256 GB
Toshiba 2,5" 1TB
Den Adda-Lüfter vom Netzteil hab ich gegen den kleinen 40er Noctua ersetzt.
Der lässt sich im Netzteil einfach anstecken. Nur die Pole am Stecker vom 2-Pol-Adapter müssen getauscht werden.
Im Office-und Photoshop-Betrieb ist das Kistchen jetzt kaum hörbar.
Dabei müssen Kühler und das arme Netzteil im Moment noch einen 4770K bändigen.
Der wird aber durch ein 65 W-Modell ersetzt. Auf den 4770K warten andere Aufgaben.
Bei absoluter Stille ist direkt daneben die Toshiba-HDD noch am deutlichsten zu hören.
Weiß jemand leisere, flotte 2,5 Zoll HDDs?
Viel höhere als 9,5 mm passen denk ich allerdings nicht mehr in die Halterungen.
Zuletzt bearbeitet:
C
chriob
Guest
Wie hoch darf der CPU-Kühler maximal sein? Ich habe bislang noch nirgends eine Angabe gefunden.
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
gute Frage..
@Alexandra
kannst Du bitte mal messen wieviel mm Platz zwischen Termalright und Deckel ist? + ca. 58mm, wäre dann die max. CPU-Kühler Höhe...
...shit, weniger als ich dachte..der vorgeschlagene Samurai ZZ ist dann bei aufgesetztem Deckel, nur passiv zu betreiben.
Zuletzt bearbeitet:
Alexandra
Experte
- Mitglied seit
- 28.04.2012
- Beiträge
- 129
Vom Lüfter bis zur Seitenwand sind noch ca. 7-8 mm Platz.
Reicht gerade noch so um genug Luft zu bekommen.
Ich glaube der AXP-100 ist mit 58 mm inkl. Lüfter so ziemlich das Höchste der Gefühle. ^^
Der i7 4770K hat im Idle um die 37 °C laut Asus-Tool.
Unter Prime steigt sie knapp über 50 °C.
Habs aber nicht länger wie 10 Minuten laufen lassen um das arme Netzteil nicht zu quälen.
Und der FanExpert funzt irgendwie nicht richtig.
Der CPU-Lüfter dreht bei 50° mit 80% statt 50%.
Da rauscht es dann schon bisschen.
Auch das Netzteil.
Ist aber vieel besser als mit boxed und Adda.
Für den täglichen Gebrauch sollte es glaub ich wirklich besser eine 65 W-CPU sein. Oder 45 W.
Gibt ja da schöne i7 oder i5.
Die neuen scheinen ja auch ganz schön heiß zu werden.
Reicht gerade noch so um genug Luft zu bekommen.
Ich glaube der AXP-100 ist mit 58 mm inkl. Lüfter so ziemlich das Höchste der Gefühle. ^^
Der i7 4770K hat im Idle um die 37 °C laut Asus-Tool.
Unter Prime steigt sie knapp über 50 °C.
Habs aber nicht länger wie 10 Minuten laufen lassen um das arme Netzteil nicht zu quälen.
Und der FanExpert funzt irgendwie nicht richtig.
Der CPU-Lüfter dreht bei 50° mit 80% statt 50%.
Da rauscht es dann schon bisschen.
Auch das Netzteil.
Ist aber vieel besser als mit boxed und Adda.
Für den täglichen Gebrauch sollte es glaub ich wirklich besser eine 65 W-CPU sein. Oder 45 W.
Gibt ja da schöne i7 oder i5.
Die neuen scheinen ja auch ganz schön heiß zu werden.
Zuletzt bearbeitet:
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
danke fürs Feedback! Leider fehlen ca. 3 mm um den Samurai ZZ ohne Modifikation passiv zu betreiben..
..laut dem rechten Bild von 'Shihwolf' hätte ich >10mm Abstand geschätzt...shit!
.
Samurai ZZ gegen Shuriken Rev.B ausgetauscht.
.
Nicht nur fürs Auge/Glasdeckelbevorzuger/????, den Zalman CNPS8900 Quiet hinzugefügt, der ohne Modifikation passt.
..laut dem rechten Bild von 'Shihwolf' hätte ich >10mm Abstand geschätzt...shit!.
Samurai ZZ gegen Shuriken Rev.B ausgetauscht.
.
Nicht nur fürs Auge/Glasdeckelbevorzuger/????, den Zalman CNPS8900 Quiet hinzugefügt, der ohne Modifikation passt.
Zuletzt bearbeitet:
C
chriob
Guest
Vielleicht kann mann die 4 Abstandshalter zwischen Gehäuse und Deckel mit Mainboard-Abstandshaltern erweitern und somit mehr Platz für den Kühler schafen?
Ich suche nämlich auch gerade eine Möglichkeit für einen Passiv-Betrieb und einem passendem Kühler.
Ich suche nämlich auch gerade eine Möglichkeit für einen Passiv-Betrieb und einem passendem Kühler.
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
klar, das geht immer..sind normale Sechskant Abstandshalter M3. Dieses Moddingpotential (mit einfachsten Mitteln) liebe ich an der Kiste
.
Hast du schon einen passiv Kühler ausgesucht? Der Silverstone NT06-E/NT06-PRO ist mit 82mm Höhe vielleicht ein guter/idealer Kandidat für Dein Vorhaben, ohne das Gesamtbild zu sehr zu verändern/zerstören.
Zuletzt bearbeitet:
C
chriob
Guest
Bislang habe ich mich noch nicht festgelegt. Ich bin auch erst am Anfang bei der Komponenten-Suche. Kann sich noch etwas hinziehen, bis ich mich entschieden habe.
Alexandra
Experte
- Mitglied seit
- 28.04.2012
- Beiträge
- 129
Ich kann mich nicht entscheiden.
Soll ich nen i5-4570S oder doch nen i7-4770S reinstecken.
Auch ein i7-4770T mit seiner 45 W TDP oder ein i5-4670S mit vollen 1200 MHz Grafiktakt wären interessant. Gibts aber beide nur als tray.
Das Ding ist immer an außer ich bin zur Arbeit.
Seine Aufgaben sind hauptsächlich Office, Internet, Multimedia, ab und an PS-CS2 und auch mal ne Runde CS-Source.
Es gäb auch nen i5-4670T mit 45 W. Aber auch nur als tray.
Soll ich nen i5-4570S oder doch nen i7-4770S reinstecken.
Auch ein i7-4770T mit seiner 45 W TDP oder ein i5-4670S mit vollen 1200 MHz Grafiktakt wären interessant. Gibts aber beide nur als tray.
Das Ding ist immer an außer ich bin zur Arbeit.
Seine Aufgaben sind hauptsächlich Office, Internet, Multimedia, ab und an PS-CS2 und auch mal ne Runde CS-Source.
Es gäb auch nen i5-4670T mit 45 W. Aber auch nur als tray.
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
Nimm den i5-4670S + Zalman CNPS8900 Quiet + Glasdeckelabdeckung...und stell später _bitte_ mal ein Bild hier ein
--
Polylux - Objektophilie
--
Polylux - Objektophilie
Everest2000
Semiprofi
Schönes Gehäusse *mhh* - Mein Kollege und ich sind schon am planen was man da alle mit machen kann. Gut das man eine CNC-Maschine irgenwo stehen hat bzw. zugriff hat.
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
..beneidenswert..damit wäre ich meine 'Sorgen' beim http://www.hardwareluxx.de/community/f89/projekt-diy-mini-fanless-982917.html garantiert los. Mit Zugriff auf eine 'CNC-Maschine' würde ich allerdings eher sowas..
..bauen
--
Eine Freude vertreibt hundert Sorgen.
[Aus Japan]
Zuletzt bearbeitet:
franksamuel
Neuling
- Mitglied seit
- 04.02.2007
- Beiträge
- 23
Hallo @Alexandra,
... wie verhält es sich mit der Lautstärke, vor allem vom Netzteillüfter? Mein Office_PC läuft z.Z. komplett offen ohne Gehäuse und von dem i3-3220T mit seinen Boxed-Lüfter ist absolut nichts zu hören.
Vielen Dank.
FrankSamuel
perfekt..super Bilder..nochmal danke fürs Feedback/Bilder!
Alexandra
Experte
- Mitglied seit
- 28.04.2012
- Beiträge
- 129
Wegen der Lautstärke des Netzteillüfters kann ich nicht viel sagen.
Ich hab ihn ziemlich schnell ausgetauscht.
Fast jeden Lüfter hört man rauschen wenn er weniger als nen halben m entfernt ist und sich flott dreht.
Im idle war der Netzteillüfter hörbar aber nicht störend.
Unter Last wurde er langsam lauter und unangenehmer.
Schenckte sich mit dem Boxed-Lüfter aber gar nix.^^
Aller Dings steckt im Moment noch ein 4770K drin.
Für den ist das Netzteil nicht gemacht.
Mit einer sparsameren CPU und etwas entfernter stehend ists glaub ich auch nicht lauter als ne PS3.
- - - Updated - - -
Ich find das Ding klasse.
Der Style ist bis jetzt einzigartig.
Mit schöner CPU und flotter SSD, Windows 8.1 ...
Wer will da noch einen Mac. xD
- - - Updated - - -
Bitteschön
Ich hab ihn ziemlich schnell ausgetauscht.
Fast jeden Lüfter hört man rauschen wenn er weniger als nen halben m entfernt ist und sich flott dreht.
Im idle war der Netzteillüfter hörbar aber nicht störend.
Unter Last wurde er langsam lauter und unangenehmer.
Schenckte sich mit dem Boxed-Lüfter aber gar nix.^^
Aller Dings
steckt im Moment noch ein 4770K drin.Für den ist das Netzteil nicht gemacht.
Mit einer sparsameren CPU und etwas entfernter stehend ists glaub ich auch nicht lauter als ne PS3.
- - - Updated - - -
Ich find das Ding klasse.
Der Style ist bis jetzt einzigartig.
Mit schöner CPU und flotter SSD, Windows 8.1 ...
Wer will da noch einen Mac. xD
- - - Updated - - -
Bitteschön
Zuletzt bearbeitet:
franksamuel
Neuling
- Mitglied seit
- 04.02.2007
- Beiträge
- 23
Vielen Dank für deine Eindrücke.
FrankSamuel
FrankSamuel
bigdaniel
Urgestein
- Mitglied seit
- 28.07.2005
- Beiträge
- 4.143
Habe ein ähnliches Gehäuse entwickelt. Das Augenmerk liegt zwar mehr auf Gaming man kann es aber auch als HTPC nutzen.
http://81.3.0.182/live_import/index.php?threads/866362/
http://81.3.0.182/live_import/index.php?threads/866362/
Zuletzt bearbeitet:
Alexandra
Experte
- Mitglied seit
- 28.04.2012
- Beiträge
- 129
Es wurde doch ein i7 4770S.
Ein i5 hätte mich doch irgendwie unzufrieden gelassen. ^^
Es rauscht leicht im Betrieb. Bei hoher Last wirds auch bischen lauter.
Direkt neben dem Arbeitsplatz ists deutlich hörbar.
Allerdings steht das kleine Rechenmonster auch direkt neben mir.
Ist der Abstand nur wenig größer ists auch bei vollkommener Stille kaum zu hören.
Verglichen mit meiner Photoshopmaschine ist es aber deutlich leiser. (siehe Signatur)
Diese ist durchaus ein richtiger Silent-Rechner. Ausschließlich mit langsam drehenden Noctuas, Enermax und einer Asus 7970 DC2 ausgestattet.
Steht aber unterm Tisch.
Auf dem Schreibtisch ist auch das Staubproblem nahezu keins mehr.
Das Ding läuft jetzt paar Wochen fast 24/7.
Alles blitzeblank.
Obwohl hier ein 40 kg, vier-pfotiges Haarmonster rumläuft.
Nur die Temperatur im Desktop mit paar Fenstern IE & FF ist ungewohnt hoch.
Zwischen 36-42 °C.
Unter Last dagegen nicht mehr als mein Ivy oder mein alter Sandy.
Ein i5 hätte mich doch irgendwie unzufrieden gelassen. ^^
Es rauscht leicht im Betrieb. Bei hoher Last wirds auch bischen lauter.
Direkt neben dem Arbeitsplatz ists deutlich hörbar.
Allerdings steht das kleine Rechenmonster auch direkt neben mir.
Ist der Abstand nur wenig größer ists auch bei vollkommener Stille kaum zu hören.
Verglichen mit meiner Photoshopmaschine ist es aber deutlich leiser. (siehe Signatur)
Diese ist durchaus ein richtiger Silent-Rechner. Ausschließlich mit langsam drehenden Noctuas, Enermax und einer Asus 7970 DC2 ausgestattet.
Steht aber unterm Tisch.
Auf dem Schreibtisch ist auch das Staubproblem nahezu keins mehr.
Das Ding läuft jetzt paar Wochen fast 24/7.
Alles blitzeblank.
Obwohl hier ein 40 kg, vier-pfotiges Haarmonster rumläuft.
Nur die Temperatur im Desktop mit paar Fenstern IE & FF ist ungewohnt hoch.
Zwischen 36-42 °C.
Unter Last dagegen nicht mehr als mein Ivy oder mein alter Sandy.
the_patchelor
Legende
Ich bin auch dabei mit so einer Limette Ich wollte zwar erst meinen ehemaligen htpc fürs Büro nutzen (Streacom FC8B) leider ohne USB 3.0 und heiß (Nachteil des passiven Betriebes und das schon mit einem AsRock H77m-ITX und i3-3225)
Nun gut, gegoogelt und verliebt! Steiler Zahn!
Jetzt ist ein knall grüner Zwerg zuhause...
i7-4770S
AsRock Z87E-ITX (super Board, ich sag nur Apfel OS, DisplayBoard, AC und Blauzahn)
AXP100
OCZ Vector 256
8GB 1600er
Slim Slot in Bluray Brenner UJ-235
Der Einbau war Frickelei! Rotz Mist Dreck! ATX Blende passt nicht, zu klein naja egal stand schon im Inet irgendwo und auf den Anschlüssen hält die Blende auch, alternativ bei einem openframe System vielleicht eh überflüssig.
Nach dem ich heute Alexandras Bilder gesehen habe, musste die Verkabelung nochmals dran glauben und ja es ging besser als beim ersten Mal.
Jetzt schnurrt das Kätzchen bei 20°C Zimmertemp. mit 26-30°C Coretemp. und unter 20W (FF jetzt gerade beim Schreiben). Das verbaute Netzteil taugt sogar was! Lüfter im Idle eig. unhörbar, der Lüfter vom AXP mit 1080 U/min ist lauter oder nehmen sich nix event. leichtes Laufgeräusch.
Bin
was noch kommt bzw. ersetzt wird:
Crucial Ballistix Tactical LP DIMM Kit 16GB
2. Vector für Hackfleisch Apfel OS
Prolimatech Ultra Sleek Vortex 12 oder 14 auf den AXP
Ich wollte zwar erst meinen ehemaligen htpc fürs Büro nutzen (Streacom FC8B) leider ohne USB 3.0 und heiß (Nachteil des passiven Betriebes und das schon mit einem AsRock H77m-ITX und i3-3225)Nun gut, gegoogelt und verliebt! Steiler Zahn!
Jetzt ist ein knall grüner Zwerg zuhause...
i7-4770S
AsRock Z87E-ITX (super Board, ich sag nur Apfel OS, DisplayBoard, AC und Blauzahn)
AXP100
OCZ Vector 256
8GB 1600er
Slim Slot in Bluray Brenner UJ-235
Der Einbau war Frickelei! Rotz Mist Dreck! ATX Blende passt nicht, zu klein
naja egal stand schon im Inet irgendwo und auf den Anschlüssen hält die Blende auch, alternativ bei einem openframe System vielleicht eh überflüssig.Nach dem ich heute Alexandras Bilder gesehen habe, musste die Verkabelung nochmals dran glauben und ja es ging besser als beim ersten Mal.
Jetzt schnurrt das Kätzchen bei 20°C Zimmertemp. mit 26-30°C Coretemp. und unter 20W (FF jetzt gerade beim Schreiben). Das verbaute Netzteil taugt sogar was! Lüfter im Idle eig. unhörbar, der Lüfter vom AXP mit 1080 U/min ist lauter oder nehmen sich nix event. leichtes Laufgeräusch.
Bin
was noch kommt bzw. ersetzt wird:
Crucial Ballistix Tactical LP DIMM Kit 16GB
2. Vector für Hackfleisch Apfel OS
Prolimatech Ultra Sleek Vortex 12 oder 14 auf den AXP
the_patchelor
Legende
ein neuer Besitzer? was planst du genau?
omnium
Banned
Thread Starter
- Mitglied seit
- 26.04.2009
- Beiträge
- 3.510
sorry, an wen sind die Fragen gerichtet und wo ist der Bezug?.
<edit>
verstehe nur Bahnhof...nochmal: wo ist der Bezug?
.
Du hast mir gestern mit Deinem kleinen Bericht den Tag gerettet und nix weiter.
</edit>
--
Zuletzt bearbeitet:
