[Sammelthread] HiFi & Heimkino Selbstbau

Mit kompletten gemessenen Datensätzen ist das kein Problem, aber hack mal allein den Phasenverlauf ein, sofern man die
Daten für sein Wunschchassis überhaupt bekommt. Pick dir mal beispielsweise einen BB in Boxsim raus und schau, was passiert,
wenn F-Gang Amplitude und Impedanz weggelassen werden ;)

Breitbänder sind schon speziell, gerade die grossen. Mit der starken Bündelung kann nicht jeder leben. Kleinere BB sind gutmütiger,
habe aber erst einen gehört in der Audium Comp 5 und 7. Welche Chassis dort verbaut werden, geistert ebenfalls in den
bekannten DIY-Anlaufstellen herum ;) Die kleine Sarah scheint für den Desktop nicht verkehrt zu sein, gibt auch einen Thread
im hifi-forum.
Ich selber bin mit den grossen Sica wirklich glücklich, deshalb wird für HK auch noch ein Center gebaut.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
benutzt einer von euch Messprogramme vornehmlich zur Raumakustikoptimierung? Die Auswahl dabei ist ja relativ groß...

knX schrieb:
fehlt unter anderem noch
Zum Vergrößern anklicken....

Wurde aufgenommen, danke.


@t: Hat jemand noch nen Onlineshop parat, bei dem man günstig Weichenbauteile bekommt. Nicht nur für den Startpost, auch für mich. Mein nächstes bereits durchgeplantes Projekt möchte nämlich in die Tat umgesetzt werden.

Ab und zu bekommt man was bei Pollin, ansonsten kenn ich auch nur die üblichen Verdächtigen wie Conrad, Reichelt.
Hab heute noch nen Sica bestellt, werde den center wohl am WE bauen :bigok:

@Kurbel
Nur für den Bereich bis ~100Hz habe ich mir mit REW die errechneten Moden bestätigen können.

Finch schrieb:
@t: Hat jemand noch nen Onlineshop parat, bei dem man günstig Weichenbauteile bekommt. Nicht nur für den Startpost, auch für mich. Mein nächstes bereits durchgeplantes Projekt möchte nämlich in die Tat umgesetzt werden.
Zum Vergrößern anklicken....

Ich bestelle meine Weichenteile meist bei Intertechnik...Klick, oder bei ebay.

Conrad hat kaum noch welche und wenn total überteuert.

Gruß

Der Sisko

Günstig sind die Teile dort aber nicht. Mundorf Weichenteile bekomme ich hier um die Ecke günstiger.

100km :/

Aber ähnliche Preise habe ich hier auch. Für 2-Wege Regallautsprecher (Visaton DSM 25FFL + W130S) sollten 0,71mm Spulen reichen, oder? Brauche einmal 3,3 und einmal 1,8mH.

Mein erster gehversuch im Lautsprecherbau.

So meine erste Eigenkreation in Sachen Lautsprecher, es bot sich gerade an da BPA den TangBand BB W3-316B im Angebot hatte zu 15€ das Stück.
Da ich von Lautsprecher Bau so garkeine Ahnung habe, sollte das ganze auch von den kosten her gering bleiben und für den PC Dienen.
Also Gehäuse mit WinISD berechnet bei 66Hz als BR Lautsprecher,

ergab so grob 4,3L. Sektchup diente mir als Software für meine Entwurf, und das Teil war nach wenigen Minuten entworfen.

Frequenzweiche bzw. Saugkreis wollte ich erstmal weg lassen, mal schauen wie sich das so anhört.

Hmm wir haben alles, so Bestellungen sind raus, den Rest besorgen wir uns im Baumarkt um die Ecke, Holzzuschnitt aus 12mm MDF und eine Flasche Ponal Fugenleim.

so irgendwie

Da wir über eine mehr als üppig ausgestattet Werkstatt verfügen (Standbohrmaschine, Oberfrästisch, Fräszirkel und vieles mehr) machte ich mich mal über die Ausschnitte her, hatte natürlich noch kein Maß von den Chassis, nur das von der Webseite des Herstellers, aber naja wird schon gegen (hätte lieber die Chassis selbst vermessen). Schaut doch gut aus.

Die Lieferung ist da.

Test, ja passt.



Die Bastelstunde kann beginnen.

drei schichten MDF Grundierung

eine schicht glanzlack mit der Rolle. (niewieder Lackiere ich im Winter, es dauerte ca. 8 Tage bis man den Lack anfassen konte)

Typenschild, wozu haben wir den die Graviermaschine.


So fertig am PC, machen richti g Spaß die Teile.

Nein, hier gehen sie unter.


Klanglich ganz groß die kleinen, ein Saugkreis wurde noch verbaut, hier war mir BPA behilflich, bei der Wahl der Bauteile.

1x 0,47 mH Luftspule 0,7 mm
1x 4,7 uF Tonfrequenz-Elko
1x 6,8 Ohm MOX4




Jetzt bin ich jedesmal baff wie diese kleinen Teile klingen am PC.




Kosten :
12mm MDF incl. Zuschnitt 5€
Ponal Fugen-Leim 420gr. 7€
2x Tang Band W3-316B 30€
2x Feder Klemm-Terminal 2€
1x Beutel Sonofil 4€
1x Beutel Senkkopfschrauben 4x20mm 3€
1x MDF Grund 6€
1x Rubinrot 8€
1x Saugkreis Mundorf Bauteile ca. 17€
Gesammt:.82€

Zuletzt bearbeitet:
Respekt. Sieht Top aus ;-)

Dann werf ich hier auch mal meine TT der Subs in den Raum.


wie sieht das eigentlich aus?
MDF.. dann die kannten spachteln und lackieren, damit man die ÜBergänge nicht so sieht..
oder würdet ihr davon abraten?
weil das Gehäuse schwingt ja mit.. nicht dass die Spachtelmasse abplatzt oder so.

wollte eigentlich nen fertigen Subwoofer von Klipsch oder Jamo kaufen..
Aber der Verkäufer hat mir lieber zu nem Bausatz geraten, weil ich meine Needle's als 2.1 System laufen lassen möchte.

hifisound eShop   -  ALCONE SUB 10S INCL. DETONATION 150   R

Hatten die eigentlich nicht auf Lager gehabt.. aber konnte mir das doch noch irgendwie zusammen stellen :)
Find ich top :)

Hey!

Kurze frage an die Spezialisten hier.....wenn man Boxen selber baut, müssen die Zwingend so unschön aussehen oder kann man auch Hübsch bauen (ähnlich NuBox681/511, Heco victa, celan, Metas) und hat dann immernoch bei geringerem oder etwa gleichem preis einen besseren Sound?

Zuletzt bearbeitet:
Schön ist ja meist eine Frage des Design's!

Es kommt auch auf das handwerkliche Geschick an, also wenn man keine Ecken haben möchte, z.B. abgerundete Kanten, od. leichte Stufenoptik u.s.w.

Bei der Farbe hat man ja auch freie Gestaltungsmöglichkeiten, aber wenn es perfekt werden soll, sollte man schon einen professionellen Lackierer aufsuchen,
was dann natürlich auch den Preis etwas hoch treibt.

Und ja, man kann besseren Klang, für teilweise weniger Geld erreichen, wenn man halt viel/alles selber macht, Fremdhandwerker (Tischler/Schreiner; Lackierer u.s.w.),
bringen dann natürlich den Preis höher.

Gruß

Der Sisko

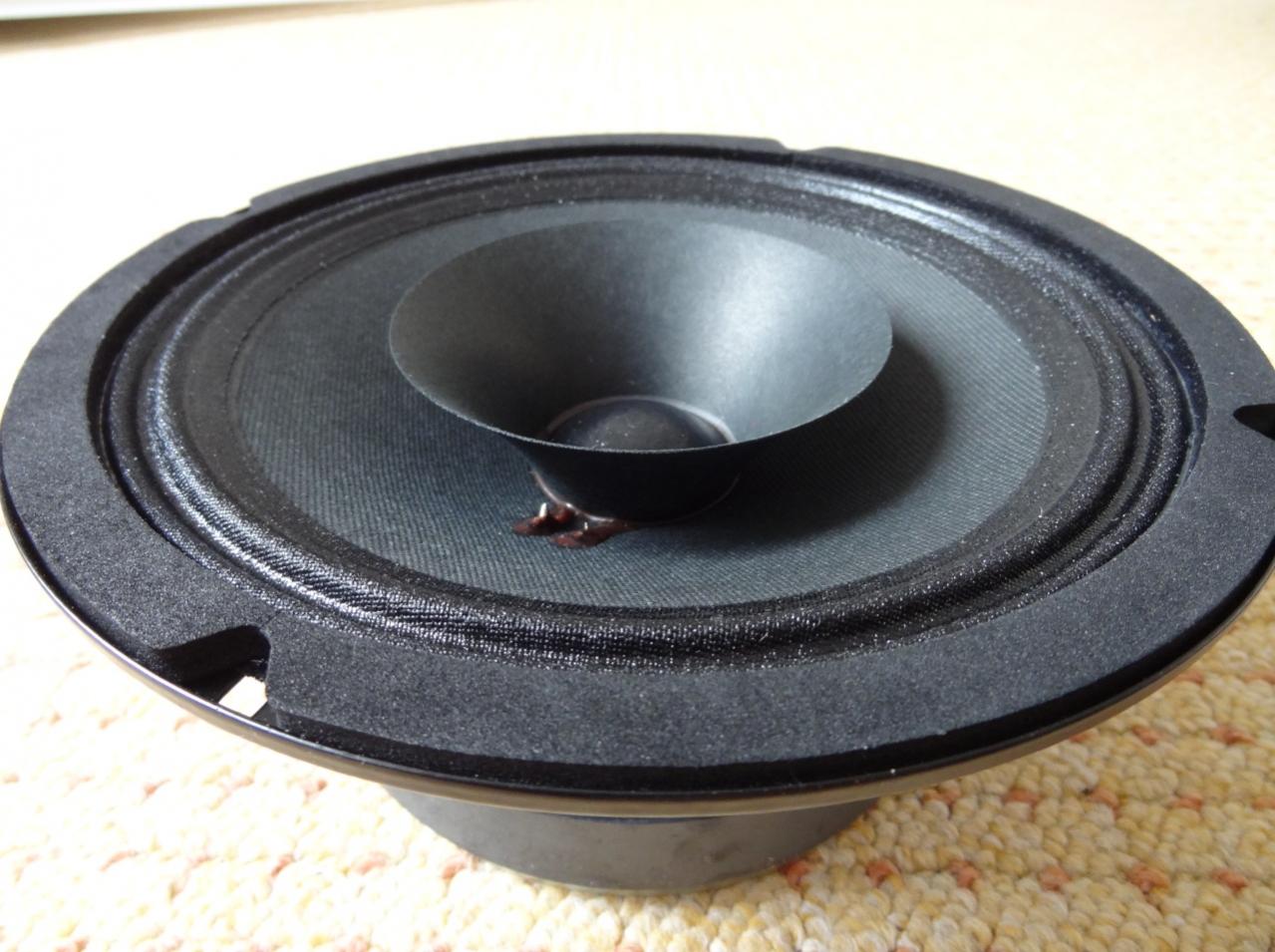

Der Postmann war da :banana:


Am WE wird dann wohl gebastelt und der Center wird Teil eines dreiteiligen Wandregals. Mal sehen, ob ich
das mit meinen Daumenhänden gescheit hinbekomme :)

Nett, nen Sica Breitband! ;)

Ich habe auch gerade meine süßen 10'er Tang-Band Mittel/Breitbänder für mein kleines 3-Wege Projekt bekommen.



Gruß

Der Sisko

Du baust dir ein 3-Wege Projekt mit einem BB als MT-Treiber ? Interessant.

Jupp...da sich ja gerade Breitbänder hervorragend für Stimmenwiedergabe eignen, sind sie natürlich auch sehr gut als Mitteltöner einsetzbar.

Siehst Du ja bei GlenGrant, der sich da einen Center mit nem Breitband bauen möchte.

Gruß

Der Sisko

@Blind, du kannst die Kanten bei MDF ohne weiteres spachtel hab ich auch gemacht und ein befreundeter Schreinermeister macht es auch immer und es gab noch nie Probleme ...

so..
hab heut mir mal die Bretter für den Alcone Subwoofer geholt..
15€ für die Bretter..

Wollte heut mit meiner neuen Oberfräse nen Zirkel in die Front fräsen..habs voll versaut :d
Morgen nochmal zu dem Holzmarkt tingeln und mir ne neue Front schneiden lassen..

btw..
19mm MDF.. ist das so ein Sondermaß?
in 3 Baumärkten hatte die es nicht da..

Normal sind eigentlich 16mm, 19mm und 22mm.

War heut bei Toom, Hornbach und Praktiker..
entweder hatten keine da oder nur welche in 18mm oder 15mm.

Erst so ein Kunde beim Praktiker hat mich auf so nen Holzfachmarkt um die Ecke verwiesen.
Die hatten sie da und hab alles milimeter genau bekommen.

btw.
die Needle's sind nun endlich unterwegs.

Gerade bei Hornbach wundert mich das ein wenig. Obi ist nicht in deiner Nähe?

Sisko38 schrieb:
Jupp...da sich ja gerade Breitbänder hervorragend für Stimmenwiedergabe eignen, sind sie natürlich auch sehr gut als Mitteltöner einsetzbar.

Siehst Du ja bei GlenGrant, der sich da einen Center mit nem Breitband bauen möchte.

Gruß

Der Sisko
Zum Vergrößern anklicken....


Ist aber nicht so dass BB extrem bündeln und die Bühne darunter leidet ?

gerade die Bühne ist es die einen Breitbänder unter anderem ausmacht.

Was du meinst ist der Sweetspot.

Große Breitbänder haben meinst nen ziemlich kleinen Sweetspot, je kleiner sie werden desto gutmütiger sind sie was diesen angeht.

Falls wer mag, habe hier noch ein Pärchen Exact für kleines Geld rumliegen, handelt sich im Prinzip um die Vifa BG120/6 , was der Breitbänder kann ist leicht nachzulesen...

Wenn wir schon bei Breitbändern sind, hier mal meine Kleinen, welche mich immer noch ins Staunen und Verzücken versetzen.
Im Rohzustand günstig erworben:
Dann das Furnierkleid:
Die erste Begegnung mit den Dayton RS 100-8

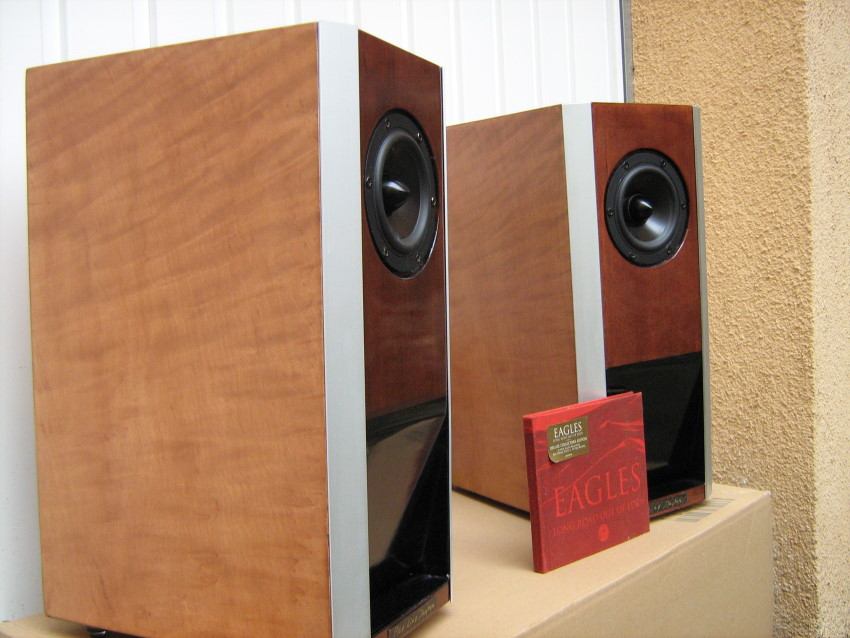

Und die fertigen Produkte:


Anhänge

  • 3962393266333736.jpg
    66,3 KB · Aufrufe: 215
Zuletzt bearbeitet:
