wie süß
Verfolge den Thread ab und an, habe aber noch keine Bilder reingestellt =)
Dies hol ich jetzt nach, da ich derzeit v2 meines Servers "erbaue" und
Phase 3 meiner Struktuierten Verkabelung beginn

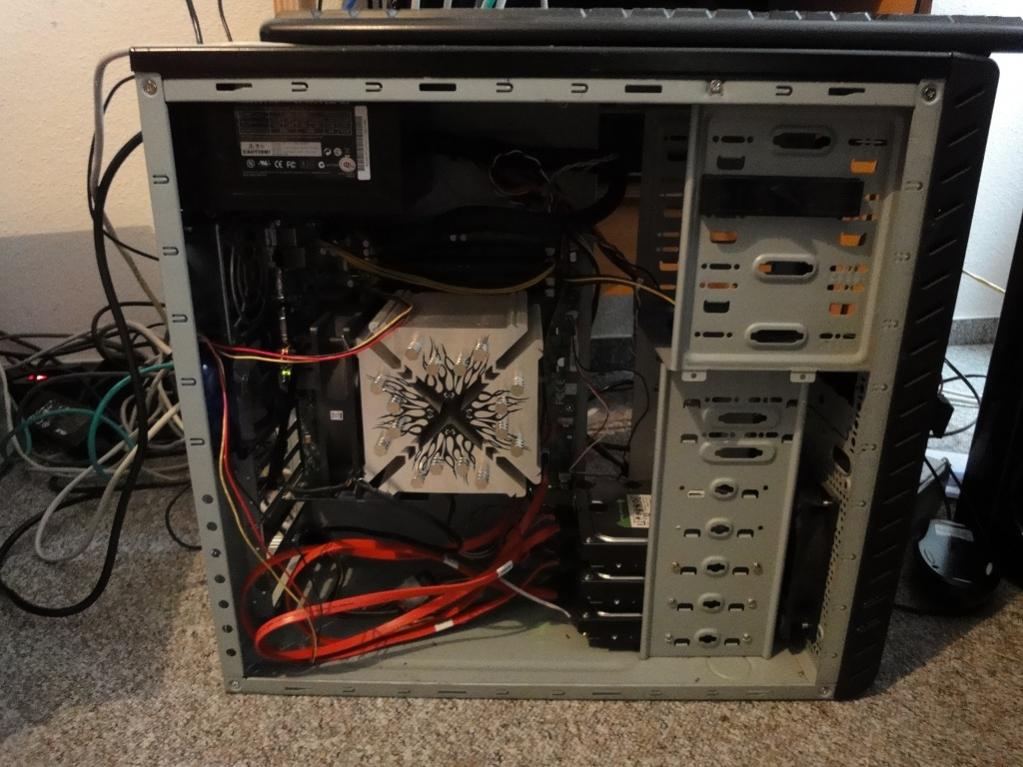

Erstmal beginnen mit der Zerlegung des Server v1
Eckdaten:
Intel Core 2 Duo E6300 @2,8GHz
4x 2GB DDR2 RAM
Gigabyte G33 Board mit 8 Sata
Derweil durchliefen die neuen Teile einen Lasttest im offenen Zustand (Memtest, prime usw...)
Schließlich wurde die v2 Hardware eingebaut
und natürlich Verkabelt

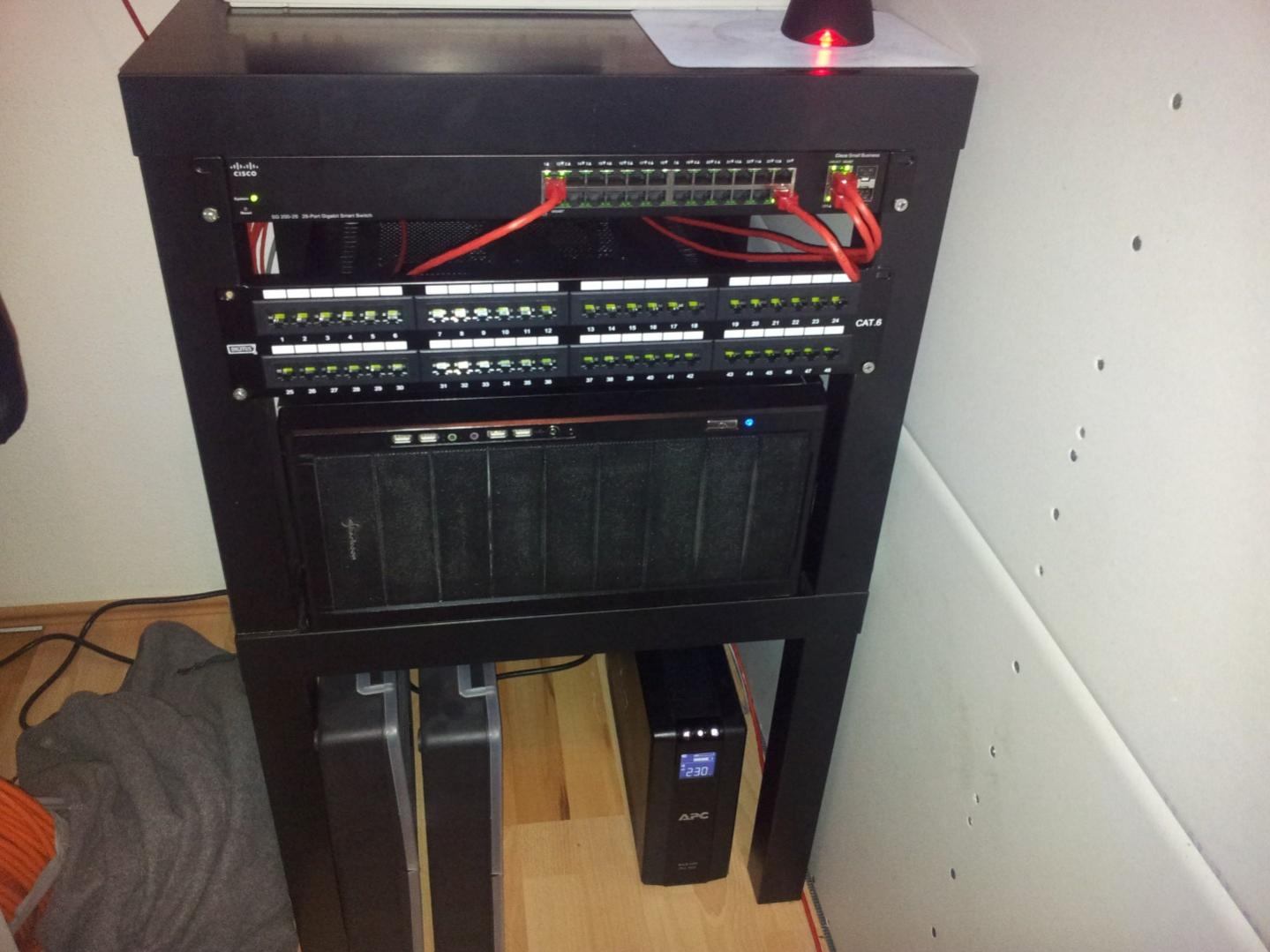

schlußendlich im IKEA Rack platz genommen
Specs IKEA Rack:
1 - Cisco SG200-26 Smart Managed Switch (an den GBIC Shared hängen die Server Nics und die 2 Anderen für noch zu einem 16 und 5 Port Switch)
2 - Leer für Kabelhalter
3 - 48 Port Digitus Cat 6 Patchpanel
4 - Lüftungs und Kabelführungsloch
5- Indikator-SRV v2:
Sharkoon Rebel 9
Asus P8B-X Rev 2.0
Intel Core i3-2120 @ Deepcool Theta 31 PWM Kühler (Einfach um Reserve für den Sommer zu haben)
8GB Transcend ECC Ram
Erweiterungskarten: Asus U3S6 Schnittstellen Karte, Tevii S480 Dual DVB-S2 Karte, Terratec Cinergy DVB-S2 Karte, MSI DigiVox DVB-T USB Stick;
Sys-HDD: 1000GB Samsung HD103J (WHS 2011, VMware, ClientBackups)
3x Lian Li EX-36A2 silber (Total 12x 3,5", 6x 2.5" HDDs)
SoftRaid 1: 2x Seagate 2000GB (Moviepool)
SoftRaid 2: 2x Seagate 1000GB (Serien)
SoftRaid 3: 2x Segate 320GB (Eigene Datein, Bilder, MP3s)
Storage: 1x Western Digital 1500GB (ProgPool, TreiberPool, Movie Temp)
6 - noch kein Fach aber für VDSL Modem/FritzBox! geplant
7 - APC Back UPS PRO USV 900 VA
Dienste: Computerbackup, NAS, DHCP, WSUS, TV Streaming per DVBLogic Connect! Server (WAF Faktor), evtl noch ein paar die mir gerade nicht einfallen
für:
2x HTPCs, 2x Gaming PCs, Eltern PC, Test und Arbeits PC, Arbeits Notebook, und natürlich den Geräten die alle durch meine Hände wandern...
Zukunft:
günstige 12 Port SATA Controllerkarte
2te Tevii Dual DVB-S2 Karte
mehr Storagespace sobald wieder Preise Stabil sind
Unbekannte Addons
Zum Thema Strukturierte Verkabelung, bin ich gerade dabei das Komplette Obergeschoß mit Cat 7 Kabel zu verkabeln.
Jedes Zimmer mindestens eine 2er LAN Dose (Büro 3x 2er LAN Dose).
Ebenso wird noch das Internet- und Telefonzeugs (bei Wechsel auf VDSL) alles in das Server Rack gebaut und gerouted (Tel Büro, Tel Privat, Fax, Tel Eltern,...)
Aber erst bei vorhandenem Geld
Dies hol ich jetzt nach, da ich derzeit v2 meines Servers "erbaue" und
Phase 3 meiner Struktuierten Verkabelung beginn
Erstmal beginnen mit der Zerlegung des Server v1
Eckdaten:
Intel Core 2 Duo E6300 @2,8GHz
4x 2GB DDR2 RAM
Gigabyte G33 Board mit 8 Sata
Derweil durchliefen die neuen Teile einen Lasttest im offenen Zustand (Memtest, prime usw...)
Schließlich wurde die v2 Hardware eingebaut
und natürlich Verkabelt
schlußendlich im IKEA Rack platz genommen
Specs IKEA Rack:
1 - Cisco SG200-26 Smart Managed Switch (an den GBIC Shared hängen die Server Nics und die 2 Anderen für noch zu einem 16 und 5 Port Switch)
2 - Leer für Kabelhalter
3 - 48 Port Digitus Cat 6 Patchpanel
4 - Lüftungs und Kabelführungsloch
5- Indikator-SRV v2:
Sharkoon Rebel 9
Asus P8B-X Rev 2.0
Intel Core i3-2120 @ Deepcool Theta 31 PWM Kühler (Einfach um Reserve für den Sommer zu haben)
8GB Transcend ECC Ram
Erweiterungskarten: Asus U3S6 Schnittstellen Karte, Tevii S480 Dual DVB-S2 Karte, Terratec Cinergy DVB-S2 Karte, MSI DigiVox DVB-T USB Stick;
Sys-HDD: 1000GB Samsung HD103J (WHS 2011, VMware, ClientBackups)
3x Lian Li EX-36A2 silber (Total 12x 3,5", 6x 2.5" HDDs)
SoftRaid 1: 2x Seagate 2000GB (Moviepool)
SoftRaid 2: 2x Seagate 1000GB (Serien)
SoftRaid 3: 2x Segate 320GB (Eigene Datein, Bilder, MP3s)
Storage: 1x Western Digital 1500GB (ProgPool, TreiberPool, Movie Temp)
6 - noch kein Fach aber für VDSL Modem/FritzBox! geplant
7 - APC Back UPS PRO USV 900 VA
Dienste: Computerbackup, NAS, DHCP, WSUS, TV Streaming per DVBLogic Connect! Server (WAF Faktor), evtl noch ein paar die mir gerade nicht einfallen
für:
2x HTPCs, 2x Gaming PCs, Eltern PC, Test und Arbeits PC, Arbeits Notebook, und natürlich den Geräten die alle durch meine Hände wandern...
Zukunft:
günstige 12 Port SATA Controllerkarte
2te Tevii Dual DVB-S2 Karte
mehr Storagespace sobald wieder Preise Stabil sind
Unbekannte Addons
Zum Thema Strukturierte Verkabelung, bin ich gerade dabei das Komplette Obergeschoß mit Cat 7 Kabel zu verkabeln.
Jedes Zimmer mindestens eine 2er LAN Dose (Büro 3x 2er LAN Dose).
Ebenso wird noch das Internet- und Telefonzeugs (bei Wechsel auf VDSL) alles in das Server Rack gebaut und gerouted (Tel Büro, Tel Privat, Fax, Tel Eltern,...)
Aber erst bei vorhandenem Geld
Zuletzt bearbeitet:
therealJMC
Enthusiast
- Mitglied seit
- 14.01.2010
- Beiträge
- 3.730
Umgerüstet (leider ohne Bilder, Speicherkarte nicht zu lesen...)
Vorher:
Intel S3420GPLX + remote Karte
Intel Xeon X3450
16GB Ram
LSI 9260-8i
Intel SAS2 Expander
4 * 15K 2,5" SAS2 146GB
Enermax Modu87+ Netzteil
6 * 2TB WD RE4-GP
2 * 2,5" 500GB SATA
Xigmatek Elysium mit allen Stock Lüftern
Durchschnittsverbrauch mit ESXi: ~185W
Jetzt:
Intel DQ77MK
Intel Xeon E3-1260L
16GB Ram (ausm Server oben)
Intel 520 SSD 120GB
Intel 320 SSD 40GB
LSI 9260-8i
6 * 2TB WD RE4-GP
Lian-Li PC-9F
Enermax Modu87+
Durchschnittsverbrauch mit 2008R2 (mit gleicher anzahl VMs wie der ESXi): ~70W
Dank Q77 auch mit Remote-KVM wie das Serverboard auch.
Vorher:
Intel S3420GPLX + remote Karte
Intel Xeon X3450
16GB Ram
LSI 9260-8i
Intel SAS2 Expander
4 * 15K 2,5" SAS2 146GB
Enermax Modu87+ Netzteil
6 * 2TB WD RE4-GP
2 * 2,5" 500GB SATA
Xigmatek Elysium mit allen Stock Lüftern
Durchschnittsverbrauch mit ESXi: ~185W
Jetzt:
Intel DQ77MK
Intel Xeon E3-1260L
16GB Ram (ausm Server oben)
Intel 520 SSD 120GB
Intel 320 SSD 40GB
LSI 9260-8i
6 * 2TB WD RE4-GP
Lian-Li PC-9F
Enermax Modu87+
Durchschnittsverbrauch mit 2008R2 (mit gleicher anzahl VMs wie der ESXi): ~70W
Dank Q77 auch mit Remote-KVM wie das Serverboard auch.
Zuletzt bearbeitet:
chrissi1106
Mr.TestDrive
@indikator,
ich lade dich in meine Lackrack Gruppe ein, is zwar tote hose da, aber deins sieht wirklich gut aus!
ich lade dich in meine Lackrack Gruppe ein, is zwar tote hose da, aber deins sieht wirklich gut aus!
RobertJ
Enthusiast
Das letzte große Update ist vollbracht:
Der Serverschrank
Der Fileserver/Backupserver/Downloadserver etc.:
Das Board ist ein Supermicro X9SCA-F mit einem Xeon 1230V2 mit 8GB RAM und WHS2011
Zur Zeit mit 5 verschiedenen SATA Platten bestückt.
So sieht das ganze jetzt aus.
Ganz oben der Switch->Cisco SG200-18
Drunter der 1HE Server für IP-Symcon->Supermicro X7SPA-F Atom D510/4GB RAM mit Win7Pro
Darunter mein 6 Jahre alter Desktop-PC.
Darunter besagter Fileserver.
Der Serverschrank
Der Fileserver/Backupserver/Downloadserver etc.:
Das Board ist ein Supermicro X9SCA-F mit einem Xeon 1230V2 mit 8GB RAM und WHS2011
Zur Zeit mit 5 verschiedenen SATA Platten bestückt.
So sieht das ganze jetzt aus.
Ganz oben der Switch->Cisco SG200-18
Drunter der 1HE Server für IP-Symcon->Supermicro X7SPA-F Atom D510/4GB RAM mit Win7Pro
Darunter mein 6 Jahre alter Desktop-PC.
Darunter besagter Fileserver.
Zuletzt bearbeitet:
RobertJ
Enthusiast
Danke.
Sämtliche Chenbrolüfter sind selbstverständlich gegen Noiseblocker ausgetauscht worden ;-)
Sämtliche Chenbrolüfter sind selbstverständlich gegen Noiseblocker ausgetauscht worden ;-)
underclocker2k4
Mr. Alzheimer
Das Rack ist doch selfmade, oder?
Everest2000
Semiprofi
erinnert mich an meinen Heimkinokollegen *G*.
RobertJ
Enthusiast
Ja, Heimkino ist auch ein anderes Hobby von mir.
Aber ich nehme an du meinst nicht mich
Die 21HE Rackrahmen sind von Ebay und der Schrank dazu ist eine Maßanfertigung aus dem Netz.
Bin handwerklich nicht so begabt, das das bei mir auch so aussehen würde.
Das verschrauben habe ich hinbekommen.
Aber ich nehme an du meinst nicht mich
Die 21HE Rackrahmen sind von Ebay und der Schrank dazu ist eine Maßanfertigung aus dem Netz.
Bin handwerklich nicht so begabt, das das bei mir auch so aussehen würde.
Das verschrauben habe ich hinbekommen.
Everest2000
Semiprofi
DICH meinte ich
sehen aus wie Studioracks aus
EDI:T
http://www.ebay.de/itm/12HE-Rack-19...ckmontage_Schränke_Rahmen&hash=item564806c669
bei dem bestellt oder *G*. Das Teil habe ich mir bestellt. Hier und da den Winkelschleifer aka FLEX ansetzen und bischen mit der "FEIN" bearbeiten und das Teil sieht gut aus *G*. Muss nur gucken wie ich da ne Tür ranbastle oder ich lasse es *G*. "SO" teuer sind die Teile nicht, billiger als diese Silentdämmstandverteiler die NICHTS bringen.
sehen aus wie Studioracks aus
EDI:T
http://www.ebay.de/itm/12HE-Rack-19...ckmontage_Schränke_Rahmen&hash=item564806c669
bei dem bestellt oder *G*. Das Teil habe ich mir bestellt. Hier und da den Winkelschleifer aka FLEX ansetzen und bischen mit der "FEIN" bearbeiten und das Teil sieht gut aus *G*. Muss nur gucken wie ich da ne Tür ranbastle oder ich lasse es *G*. "SO" teuer sind die Teile nicht, billiger als diese Silentdämmstandverteiler die NICHTS bringen.
Zuletzt bearbeitet:
So dann will ich auch mal meine beiden Server posten:
1. Mein Hypervisor, der hat Maschienen für so Ziemlich alles außer einem Fileserver
Intel Xeon E3-1235
Supermicro X9SCM-F
16GB Kingston ECC
1x WD 330GB WD3200AAKS
2x WD 1TB WD10EADS-00M
420W Coolermaster NT
Die Beiden 1 TB WD Platten kommen aus meinem alten Atom basierten Homeserver und sind direkt and die VM durchgereicht
2. Mein Fileserver, es läuft openindiana+ Napp-it
Intel Xeon L3426
Supermicro X8SIE-F
12GB ECC
Supermicro USAS2-L8E
Seasonsonic X-750
WD Scorpio Black 500GB(System)
13x Samsung HD204UI
2x Seagate ST2000DL004 HD20 (umgelabelte Samsung HD204UI)
1x Seagate ST32000542AS (ist im Austausch für eine defekte Samsung HD204 gekommen)
die 16x2TB laufen als 2 RAIDz2 vdevs in einem Zpool
bin mir gerade noch nicht schlüssig ob ich meine alten Seagate Barracuda11 1.5Tb verkaufe oder auch noch mit in den Server hänge.
1. Mein Hypervisor, der hat Maschienen für so Ziemlich alles außer einem Fileserver
Intel Xeon E3-1235
Supermicro X9SCM-F
16GB Kingston ECC
1x WD 330GB WD3200AAKS
2x WD 1TB WD10EADS-00M
420W Coolermaster NT
Die Beiden 1 TB WD Platten kommen aus meinem alten Atom basierten Homeserver und sind direkt and die VM durchgereicht
2. Mein Fileserver, es läuft openindiana+ Napp-it
Intel Xeon L3426
Supermicro X8SIE-F
12GB ECC
Supermicro USAS2-L8E
Seasonsonic X-750
WD Scorpio Black 500GB(System)
13x Samsung HD204UI
2x Seagate ST2000DL004 HD20 (umgelabelte Samsung HD204UI)
1x Seagate ST32000542AS (ist im Austausch für eine defekte Samsung HD204 gekommen)
die 16x2TB laufen als 2 RAIDz2 vdevs in einem Zpool
bin mir gerade noch nicht schlüssig ob ich meine alten Seagate Barracuda11 1.5Tb verkaufe oder auch noch mit in den Server hänge.
So, mein Server ist nun schon gut, öhhhh, um die 8 Jahre 24/7 im Betrieb, (Bisher abgeraucht in der Zeit: 8gb GEIL DDR3, 1x Biostar Am3 Board, aber nur 2 Ram Slots, keine HDDs!)
so seit ca. 2-3 Jahren mit ESXI.
Vor paar Tagen gab's nen Update auf AM3+ samt 8 Kerner (vorher Athlon II X4, dann Phenom II X4, je ESXI 4)
Kiste steht bei mir am Dachboden, solange es nur einer + Switch ist, gibt's auch noch kein 19" Rack.
Da gerade Umbau, schaut's auch noch etwas wüst aus.
Daten:
AMD FX-8150 Octacore (Umstieg von Phenom x4 hat sich definitiv gelohnt!)
ASROCK 970 Extreme 4 (Würde ich netmehr nehmen, dafür kanns halt IOMMU und war günstig)
16gb AMD Performance Edition DDR3-1333
XFX HD 5450 (Leider.... derweil keine gescheiten Mobos samt Onboard Grafik mehr, erst wenn's wieder richtig teuer wird, oder reine Server-Boards)
AVM FritzCard PCI
2x Intel EXPI9301CT
3Ware 9650SE
Dawi DC-154 RAID (nur für'n Notfall noch drinne)
3x Samsung F1 1tb
2x Samsung F1 500gb
1x Samsung F3 2tb (hat nen Wackler, deswegen liegt sie grad unten drinne...)
Netzteil: Silverstone 700W ST70F-ES (das 450W Corsair hat's netmehr mitgemacht, das Silverstone auf gut Glück gekauft und muss sagen super Ding, und recht leise)
Kühler Arctic Freezer 13 Pro (joa, da kommt evtl. mal nen Neuer drauf, Noctura hab ich im Auge)
OS: ESXI 5.0 u1, Boot per USB Stick
VM: Win Server 08 R2. / Ubuntu Server 11 X64
Switch: TP-Link TL-SG1008 (2x TP-Link TL-SG1016D 1000/UNM/16, TP-Link TL-WN722NC extAnt 150/USB2/ 11n, HP usw. sind auch noch verteilt im Haus. Fast 30 LAN Geräte, davon ~19 Rechner)
USV: irgendwas billiges von Thrust, hab gleich 5 Stück gekauft damals, eine ist schon abgeraucht beim starken Gewitter, dafür hat alles hinten dran überlebt )
Nahe Zukunft:
2x 500er Samsung gegen 2x 2tB Samsung tauschen, die Wckel-samsung-2tb reparieren (Platinentausch), weiterer 3Ware 9650SE 4 dazu und 2x Mushkin 120gb SSD für die reine VMs.
Bilder:
Und noch ne kleine Spielkiste für Wochenends am Dachboden mit altem Athlon M (XP Mobile) und 2gb ddr 1 (Wer findet's)
Jap, das oben Links ohne Deckel is ne 40MB HDD.
so seit ca. 2-3 Jahren mit ESXI.
Vor paar Tagen gab's nen Update auf AM3+ samt 8 Kerner (vorher Athlon II X4, dann Phenom II X4, je ESXI 4)
Kiste steht bei mir am Dachboden, solange es nur einer + Switch ist, gibt's auch noch kein 19" Rack.
Da gerade Umbau, schaut's auch noch etwas wüst aus.
Daten:
AMD FX-8150 Octacore (Umstieg von Phenom x4 hat sich definitiv gelohnt!)
ASROCK 970 Extreme 4 (Würde ich netmehr nehmen, dafür kanns halt IOMMU und war günstig)
16gb AMD Performance Edition DDR3-1333
XFX HD 5450 (Leider.... derweil keine gescheiten Mobos samt Onboard Grafik mehr, erst wenn's wieder richtig teuer wird, oder reine Server-Boards)
AVM FritzCard PCI
2x Intel EXPI9301CT
3Ware 9650SE
Dawi DC-154 RAID (nur für'n Notfall noch drinne)
3x Samsung F1 1tb
2x Samsung F1 500gb
1x Samsung F3 2tb (hat nen Wackler, deswegen liegt sie grad unten drinne...)
Netzteil: Silverstone 700W ST70F-ES (das 450W Corsair hat's netmehr mitgemacht, das Silverstone auf gut Glück gekauft und muss sagen super Ding, und recht leise)
Kühler Arctic Freezer 13 Pro (joa, da kommt evtl. mal nen Neuer drauf, Noctura hab ich im Auge)
OS: ESXI 5.0 u1, Boot per USB Stick
VM: Win Server 08 R2. / Ubuntu Server 11 X64
Switch: TP-Link TL-SG1008 (2x TP-Link TL-SG1016D 1000/UNM/16, TP-Link TL-WN722NC extAnt 150/USB2/ 11n, HP usw. sind auch noch verteilt im Haus. Fast 30 LAN Geräte, davon ~19 Rechner)
USV: irgendwas billiges von Thrust, hab gleich 5 Stück gekauft damals, eine ist schon abgeraucht beim starken Gewitter, dafür hat alles hinten dran überlebt
)Nahe Zukunft:
2x 500er Samsung gegen 2x 2tB Samsung tauschen, die Wckel-samsung-2tb reparieren (Platinentausch), weiterer 3Ware 9650SE 4 dazu und 2x Mushkin 120gb SSD für die reine VMs.
Bilder:
Und noch ne kleine Spielkiste für Wochenends am Dachboden mit altem Athlon M (XP Mobile) und 2gb ddr 1
(Wer findet's)
Jap, das oben Links ohne Deckel is ne 40MB HDD.
Anhänge
Zuletzt bearbeitet:
So der kleine Umbau von einem Rebel 12 in ein Lian Li 343b ist vollzogen!!
von Vorne!!
von beiden Seiten einen Einblick
Wer die Wahl hat... hat die Qual!
direkt vor dem Umbau
nochmal der Alte
Umgebaut
von vorn!!
Änderungen gabs kaum welche, der Areca hat allerdings nun 2 50mm Airguard Lüfter von Revoltec drauf, mal sehen was das hilft.
von Vorne!!
von beiden Seiten einen Einblick
Wer die Wahl hat... hat die Qual!
direkt vor dem Umbau
nochmal der Alte
Umgebaut
von vorn!!
Änderungen gabs kaum welche, der Areca hat allerdings nun 2 50mm Airguard Lüfter von Revoltec drauf, mal sehen was das hilft.
underclocker2k4
Mr. Alzheimer
Der Rebell ist Eng und eigentlich für sowas nicht mehr geeignet. Wenn du da was machen willst, brauchste Kinderhände. Ich kann die Investition verstehen, wobei der Kontrast Rebell - 343 schon sehr groß ist. Krasser ist wohl nur noch das JS-2000.
antilope114
Enthusiast
Mir wär's auch ein Tick zu viel aber kann ich absolut verstehen!
Hier noch mein aktueller Server (s. Sig) - auch mit LianLi
Zum regelmäßigen Umbau zwar nicht optimal aber ansonsten bin ich sehr zufrieden mit dem V354B (bis auf die mitgeliferten Lüfter, die sind natürlich direkt rausgeflogen)
Vorne: 2x120mm Enermax T.B.Silence PWM
Oben: 1x140mm EKL Alpenföhn Föhn Wing Boost
Temperatur dank PWM unabhängig von der Zimmertemperatur konstant ~49° u. dabei mehr oder weniger im Zimmer unhörbar (steht im Kleiderschrank). Die Platten liegen jetzt im Sommer zw. 52-56°. Ist zwar schon oberer Bereich aber gerade noch akzeptabel.
Zuletzt bearbeitet:
underclocker2k4
Mr. Alzheimer
Es gibt genügend andere Cases, welche dem rebel 12 ähnlich sind, diese sind entsprechend "schlecht". (das 9er ist btw noch bescheidener)
Das mal als Kontrast dazu. Da drin kannste nochmal Disco machen, während du daran schraubst.
http://img104.imageshack.us/img104/8232/02sideyp9.jpg
Hat jeder sicherlich so seine Prios, dafür ist das rebel spott billig, was auch nen Reiz hat.
EDIT:
Wo wir grad bei Servern und OT sind.
Hier mal nen Klassiker
http://www.ebay.de/itm/ws/eBayISAPI.dll?ViewItem&item=380450707802&clk_rvr_id=360455088822
Für den Preis nen Blick wert.
Das mal als Kontrast dazu. Da drin kannste nochmal Disco machen, während du daran schraubst.
http://img104.imageshack.us/img104/8232/02sideyp9.jpg
Hat jeder sicherlich so seine Prios, dafür ist das rebel spott billig, was auch nen Reiz hat.
EDIT:
Wo wir grad bei Servern und OT sind.
Hier mal nen Klassiker
http://www.ebay.de/itm/ws/eBayISAPI.dll?ViewItem&item=380450707802&clk_rvr_id=360455088822
Für den Preis nen Blick wert.
Zuletzt bearbeitet:
antilope114
Enthusiast
Habe letztens ein Rebel 9 für einen Freund verbaut und fand die Verarbeitungsqualität ... sagen wir mal "bescheiden"
Da bin ich von LianLi anderes gewohnt ...
josen
Enthusiast
- Mitglied seit
- 09.04.2010
- Beiträge
- 438
Hallo,
wenn schon Klassiker, dann das hier:
http://www.abload.de/img/foto00280nd5.jpg
Na, wer von euch hatte das mal als Servergehäuse? War mein erster Homeserver mit wahnsinnigen 1,9TB Speicherplatz, das war 2004 und damals braucht man dafür so 8-9 Platten.
Grüße
wenn schon Klassiker, dann das hier:
http://www.abload.de/img/foto00280nd5.jpg
Na, wer von euch hatte das mal als Servergehäuse? War mein erster Homeserver mit wahnsinnigen 1,9TB Speicherplatz, das war 2004 und damals braucht man dafür so 8-9 Platten.
Grüße
