[Sammelthread] HomeServer Vorstellung - Bilder + Kommentare

[Eizi]

Ja, ist ein Dauerläufer. Die Konstruktion innen ist mit dem Regal nur über den Dämmfließ verbunden, daher werden keine Vibrationen übertragen. Der Deckel vorne ist aus Bitumen + Dämmfließ auf der Innenseite. Der Rechner ist nicht hörbar (außer man hält sein Ohr direkt an den Deckel)
Hinten ist das Regal ja immer noch offen, dh über einen 1cm breiten Spalt kann die Warme Luft entweichen - die Lüfter pusten auch in diese Richtung (CPU und Netzteil). Temperaturen unter Volllast, wie sie beispielsweise durch das Streamen über Air Video entstehen liegen bei CPU = 65°C und HDD = 42°C. Im Idle hat die CPU etwa 48°C. Also alles im Grünen Bereich



[therealJMC]

Sagen wir mal im Gelben Bereich was die HDD angeht



[DunklerRabe]

Ach was, 42°C für die HDD geht mal volle Kanne als grün durch!



[Revolution1302]

Also hab meine grade mal getestet vom verbrauch her:
im absoluten idle bin ich bei so 90 watt nur sobald ich was ins grab schreib oder daraus hohl gehts hoch auf so 140



[Zerant]

so sieht mein Server- und Backupschränkchen momentan aus...

http://www.abload.de/img/dsc_00011vuem.jpg

Das Bild kenne ich doch von Apfeltalk :P hast du so einen Schrank nicht auch auf der anderen Seite?



[underclocker2k4]

Bitte den Bilderquote entfernen, danke.



[Anarchist]

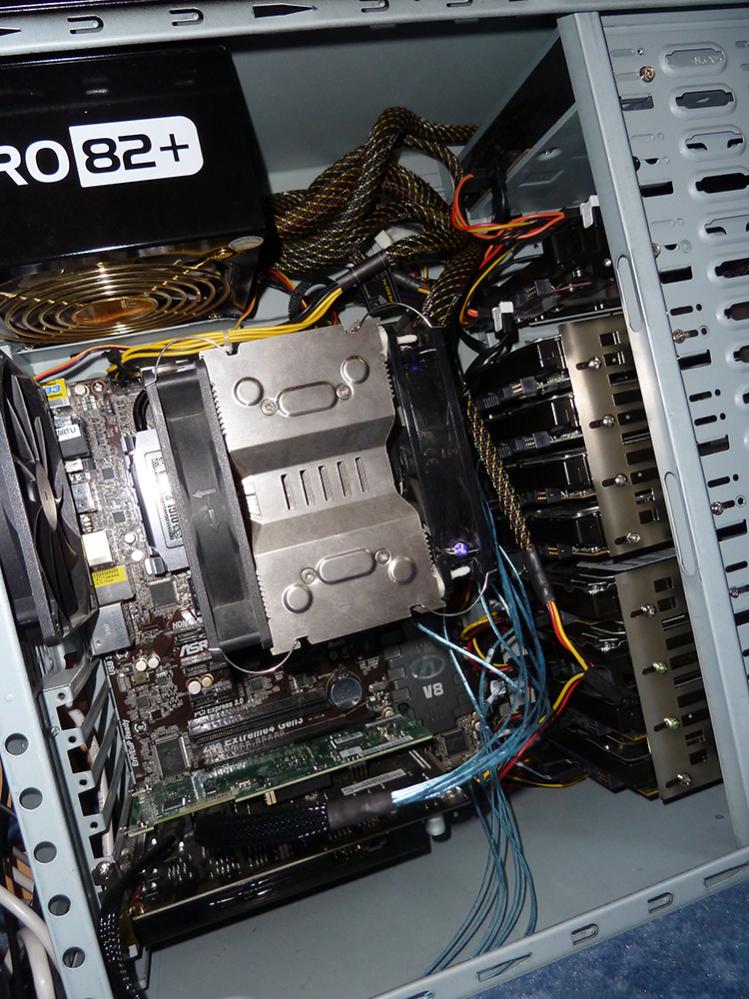

Nicht unbedingt Homeserver, aber Storage erneuert.

IBM ServeRAID M1015, PCIe 2.0 x8 @ LSI9211-IT mode

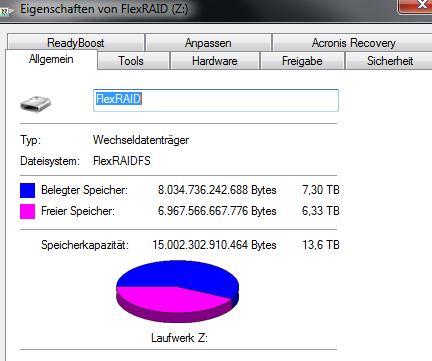

Snapraid Parität + Flexraid Pool



[AG1M]

Upgrade bei meinem Homeserver (letzte Woche einen neuen günstigen SAS Controller gekauft):

• Intel DB65ALB3 Mainboard
• Intel Pentium G630T mit Scythe Big Shuriken 2 @ 140mm 500rpm Lüfter
• Intel Gigabit CT NIC
• 16 GB DDR3-1066
• 32 GB Mtron SLC SSD (für Solaris 11)
• LSI SAS 3041E-R gegen einen IBM ServeRAID M1015 HBA getauscht, vorher noch geflasht mit der IT P14 Firmware von LSI und ist nun wie ein echter LSI SAS 9211-8i HBA und alle HDDs und SSDs direkt angeschlossen
• 4x2 TB Samsung EcoGreen F4 @ ZFS RAID 10
• 2x60 GB Intel 330 SSD @ ZIL RAID 1
• 128 GB Samsung 830 @ L2ARC
• 3 TB Seagate Barracuda 7200 eSATA (Backup HDD via Wechselrahmen)
• 300 W Cougar PSU
• Fractal Design Define Mini Tower (gedämmt) mit 3x 120mm 800rpm Lüftern



[DunklerRabe]

Wenn deine Kabel etwas länger wären, dann könntest du die Maschine noch etwas sauberer verkabeln!
Dein Gehäuse hat ja offensichtlich Kabeldurchführungen um die Kabel hinter dem Mainboard Tray zu verlegen. Den ganzen Knäuel vorne könntest du verschwinden lassen!
Das sieht aus wie SFF8087 Kabel von Supermicro, die nach meiner Erfahrung sowieso nicht so ideal zu verlegen sind, weil sie ziemlich steif sind.

Falls du da nochmal was ändern willst:
CBL-SFF8087OCF-05M -> 0.5m
CBL-SFF8087OCF-06M -> 0.6m
CBL-SFF8087OCF-10M -> 1.0m

Das sind die Modellnummern von den LSI 3ware Kabeln, findet man so z.B. bei Geizhals. Die sind sehr günstig und imho die besten SFF8087 auf SATA Kabel, die man kriegen kann.



[AG1M]

Hi,

das sind 0,5m lange DeLock Kabel und ja die sind sehr steif, hab extra die Anschlüsse nach vorn verlegt und die HDDs so herum gedreht weil ich auf der Rückseite durch die Dämmmatten keinen Platz habe für die Anschlüsse. Ist ein sehr kompakter Mini Tower mit vorinstallierten Dämmmatten, da ist alles sehr eng (aber leise). Die Kabel von LSI sehen auch hochwertiger aus als die ich habe, aber da ich die Konfig so lasse wie sie jetzt ist, werde ich mir keine neuen Kabel kaufen, danke trotzdem für die Tipps.



[tbird]

Server - "Umzug"



[indikator]

Schönes Rack hast du da.
Wie machste das mit der Verkabelung?
Dürften locker an die 8 Spannungswandler a 300w werden um das alles zu befeuern ;D
WLAN?



[tbird]

n 2kW - Sinus - Wandler hab ich sogar da. Damit wäre grundsätzlich der Betrieb der Server und der Plattenarrays im Auto denkbar

WLAN über Router / AccPoint ist auch kein Problem, wäre machbar. Oder UMTS (dann wärs sogar Mobil ^^)



[Steggi]

@TBird: So kann man ein Auto auch tiefer legen

Bei dem Verbrauch macht das deine Batterie aber sicher nicht lange mit *g*



[Nacrana]

Uptime! *g*



[DunklerRabe]

Bei dem Verbrauch macht das deine Batterie aber sicher nicht lange mit *g*

Das Auto hat bestimmt nen Motor!



[bluesunset]

2000 Watt / 12 Volt = 166,67 A
Macht selbst bei einer 160Ah Batterie irgendwas um die 20-30 Minuten. Keine Stunde, da die gesamte Leistung in deutlich weniger als 20 oder 24 Stunden gefordert wird.
Die Lichtmaschiene dürfte da auch nicht hinterher kommen. Kurzer Betrieb

Sind die alten Gerätschaften denn nun schon im günstigeren Rack untergebracht? Racks mit Rollen, eigenem Motor und Klimatisierung sind doch so teuer



[tbird]

Lichtmaschine hat 180A, sollte also (wenn alle anderen Verbraucher ausgeschaltet sind) problemlos ne weile funktionieren

Die Server stehen grad in meiner neuen Wohnung, sind aber noch nicht (wieder) verkabelt. Das kommt noch. Bilder schick ich dann nach



[bluesunset]

[] du hast schon einzelne Adern für 400A gesehen

man wartet auf Bilder und Beschreibung



[-INU-]

Wäre doch mal nen interessantes Projekt, so ein mobiles Rechenzentrum wirklich zu realisieren



[bluesunset]

Hat google schon im (Schiffs-) Container Format.



[nalrak0n]

Sorry für Offtopic, aber zwecks der Umzug / Mobiler Server disskusion, muss ich euch das zeigen
Moving online webserver using public transport - YouTube!



[tbird]

[] du hast schon einzelne Adern für 400A gesehen

Ich habe schon kabel für deutlich höhere stromstärken gesehen. bei mir sind aktuell für die carhifi - anlage 35mm² - kabel verlegt .. und auch 100 oder 200mm² - kabel sind für solche anwendungen keine seltenheit, daher durchaus bekannt



[Equilibrium]

Also Standby 6-7W und im IDL 36-39W

1 x Seagate Barracuda EcoGreen F4 2000GB, SATA II (ST2000DL004/HD204UI)
1 x Western Digital RE4 500GB, SATA II (WD5003ABYX)
1 x Intel Celeron Dual-Core G530, 2x 2.40GHz, boxed (BX80623G530)
1 x Kingston ValueRAM DIMM Kit 8GB PC3-10667U CL9 (DDR3-1333) (KVR1333D3N9K2/8G)
1 x ASUS P8H77-I, H77 (Sockel-1155, dual PC3-12800U DDR3) (90-MIBI90-G0EAY0DZ)
1 x LG Electronics GH24NS schwarz, SATA, bulk
1 x Noiseblocker NB-BlackSilentFan XK2, 140x140x25mm, 1100rpm, 77m³/h, 19.5dB(A)
1 x Noiseblocker NB-BlackSilentFan XL1 Rev. 3.0, 120x120x25mm, 1000rpm, 69m³/h, 13dB(A)
1 x Lian Li PC-Q08B schwarz, Mini-DTX/Mini-ITX
1 x Enermax ErPro80+ 350W ATX 2.3 (EES350AWT-ErP)
1 x Microsoft: Windows Home Server 2011 SB/OEM (deutsch) (PC) (CCQ-00130)

ist das nicht ein bisschen im idle viel für das setup?



[Night-Hawk]

Sorry für Offtopic, aber zwecks der Umzug / Mobiler Server disskusion, muss ich euch das zeigen
Moving online webserver using public transport - YouTube!

- coole Aktion...



[bennybunny1982]

Hier mal mein kleines HeimnetzwerK:

1. Pro Liant Microserver N36L als ESXI Host mit 3 virtuellen Maschinen:
- Astaro Firewall
- WHS 2011 für Clientsicherungen, Fileserver, MySQL Server, Mediastream Server
- XP Pro für Hausautomatisierung Server Software

2. Apple Timecapsule als Wlan Accessspoint und Sicherungslaufwerk für Macbook

3. 10" Netzerkschrank:
- Patchpanel
- Fritzbox als AP Bridge für EG und als Modem
- 2 8er Port Gigabit Netgear Switche

4. NAS als 2. Backup (wird aber noch in einen 2. 10" Netzwerkschrank verfrachtet)

Sorry für die schlechte Bildquali



[underclocker2k4]

Der Bilderthread heißt Bilderthread, weil es um Bilder geht. Ginge es um Bilderlinks, dann würde der Thread Bilderlinkthread heißen.

Also, bitte Bilder posten.



[upt0zer0]

Ginge es um Bilderlinks, dann würde der Thread Bilderlinkthread heißen.



[STRUBartacus]

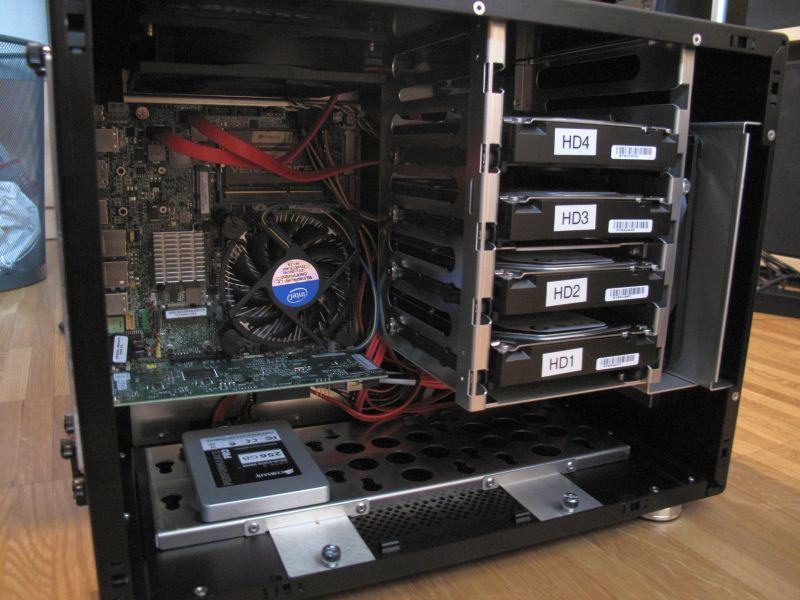

Hier mal Bilder meines neuen ESXi-Servers mit momentan 4 VM (IPFire, WHS 2011, Ubuntu Server und WinXP Pro):

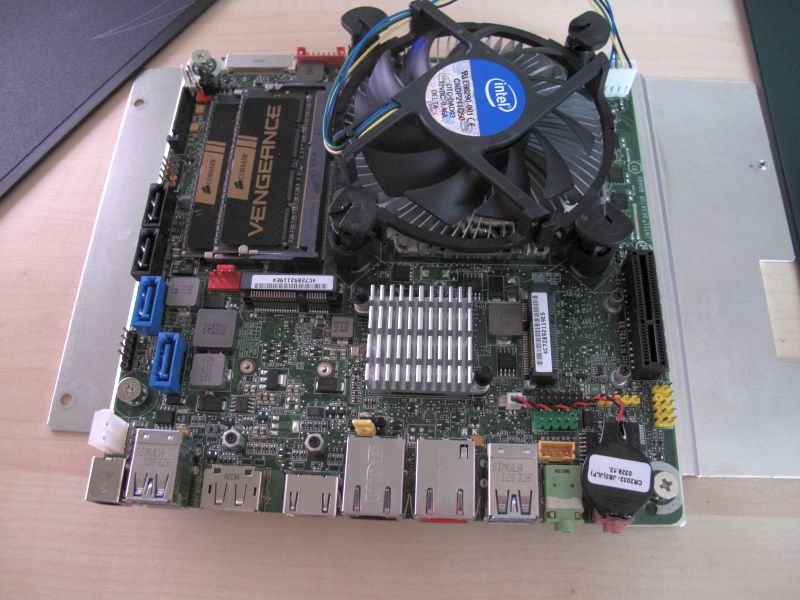

Intel DQ77KB Mainboard mit einem Xeon E3-1265V2 und 16GB RAM

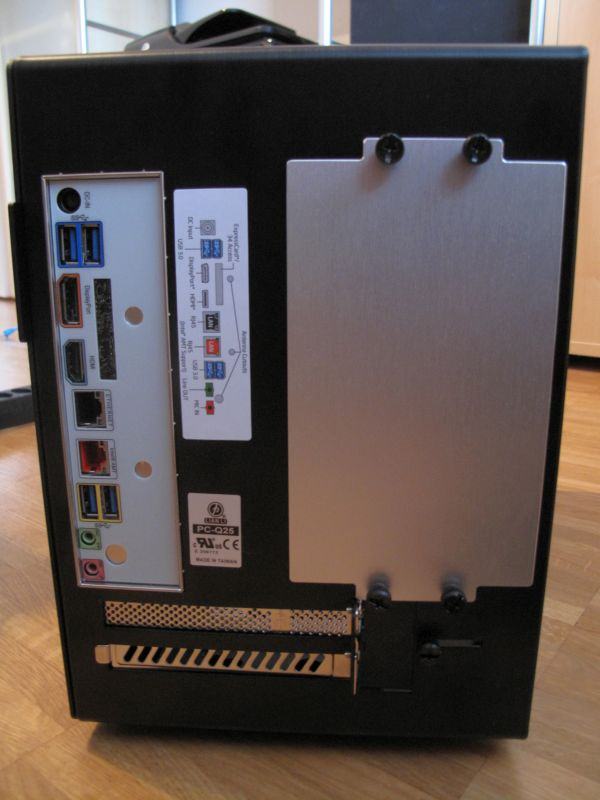

Lian Li PC-Q25
Corsair Performance Pro 256GB
LSI SAS 9211-4i HBA
4x Seagate ST2000DL003

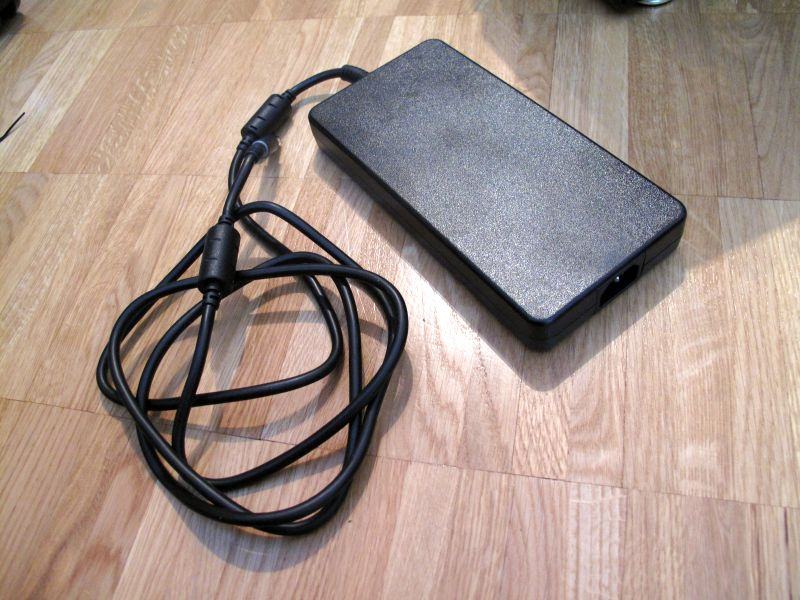

Dell/Alienware 240W Netzteil

ATX-Netzteilschachtabdeckung

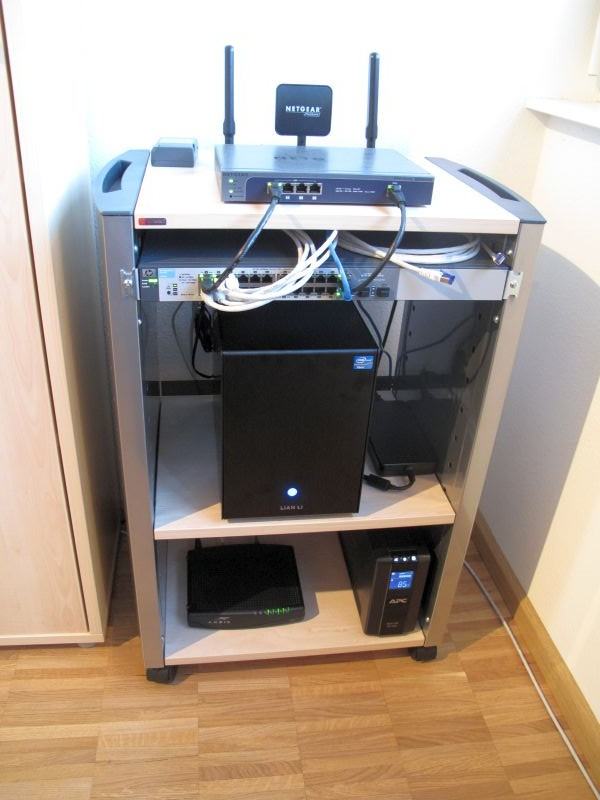

Mein "Rack"


Stromverbrauch : 60W

Details und die aktuelle Topologie gibts hier (Da nur 5 Bilder erlaubt) : Klick



[AG1M]

Ziemlich geiles System
