[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps

[mattiii]

ok, werd ich mal ausprobieren. Bei 4133 Mhz, was wäre da an IO und SA empfehlenswert?

Hab aktuell bei 4000 CL 17. jeweils 1.2V und das scheint bisher zu laufen. Vielleicht lass ich das auch so.



[Phoenix2000]

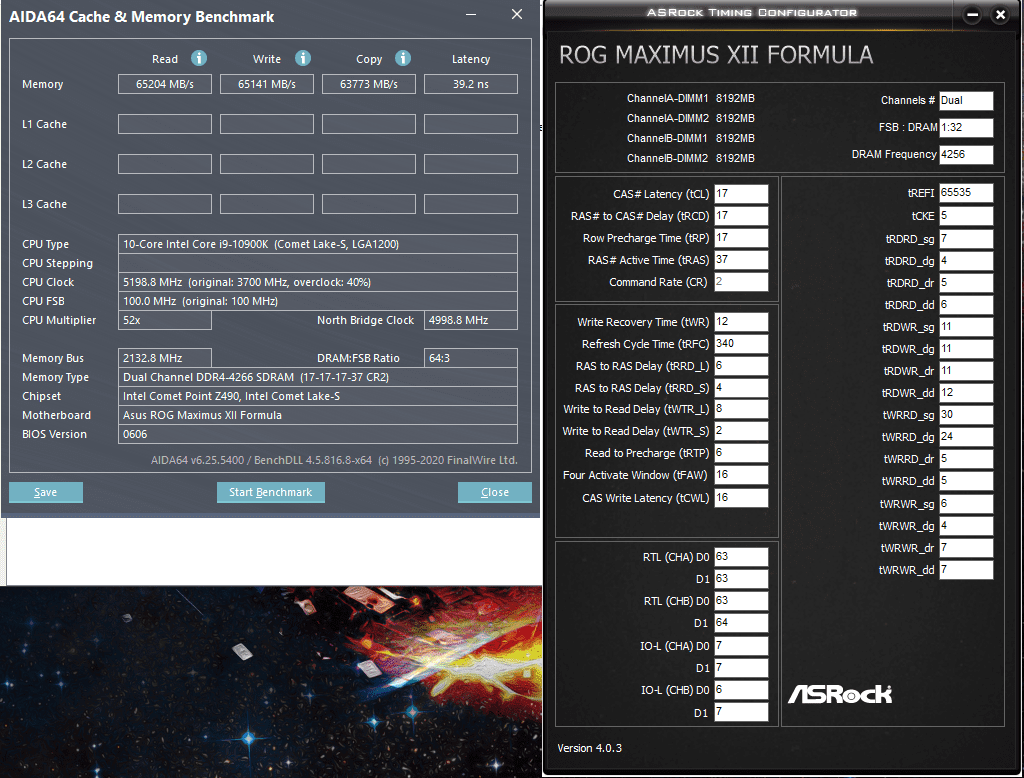

10900K|Non-AVX|5200MHz|1.279V|5000MHz|2133MHz|ASUS Z490 Formula|Wasserkühlung 30.0°C|Geköpft|X016EXXX|Boxed|Esenel

4x8GB 4266 17-17-17-37-340-2T @1.52VDIMM - 1.36 IO - 1.40 SA (GSAT stable)
Anhang anzeigen 512580

Hier das war mit dem 0606 Bios, das 704 soll auch gut sein also die beiden auf jeden Fall.1.36 IO - 1.40 SA hat er da gebraucht, kann sein das du weniger brauchst oder mehr.
Ich selber hab auf dem Z490 keine Erfahrungswerte, die IO/SA hängt vor allem von der CPU ab und dem verwendeten Board.

Je nach Settings kann es sein das die SA ne ganze Ecke höher muss als die IO wie bei Esenel.



[ShirKhan]

Gibt ja nur 2 Slots und sollte dann A1 und B1 sein.

Ach so, das Strix-I ist als Mini-ITX ja ein Zwei-DIMM-Board. Egal dann.

Könnte evtl. jemand was zu tWR sagen?
Finde leider im Startpost verlinkten Post hier nichts zu tWR.
Hab gerade gemerkt das er das auf 15 schiebt, wenn ich 14 einstelle. Wenn ich ihm 15 gebe, macht er 16 draus

Lass tWR am besten auf Auto und stell den gewünschten Wert bei tWRPRE ein.

Es gibt eine Regel tWR=2*tRTP. 16 wäre also passend bei dir, oder du versuchst 12/6.

Eine weitere Formel sagt tWR=tWRPRE-tCWL-4. Das würde bei dir aber gar nicht passen. Versuch mal, ob du tWRPRE auf 14 oder 12 bekommst, wenn tCWL 16 ist. Sofern sich die AIDA-Werte dadurch verbessern.



[DooM1987]

Ach so, das Strix-I ist als Mini-ITX ja ein Zwei-DIMM-Board. Egal dann.


Lass tWR am besten auf Auto und stell den gewünschten Wert bei tWRPRE ein.

Es gibt eine Regel tWR=2*tRTP. 16 wäre also passend bei dir, oder du versuchst 12/6.

Eine weitere Formel sagt tWR=tWRPRE-tCWL-4. Das würde bei dir aber gar nicht passen. Versuch mal, ob du tWRPRE auf 14 oder 12 bekommst, wenn tCWL 16 ist. Sofern sich die AIDA-Werte dadurch verbessern.

Behalte ich im Hinterkopf.

Hab ein 2x16GB b die Kit gerade drin.
Das ich die 4333/4400 nicht stabil bekam hat mich schon gefuchst.
Aber ich merke schon dr Kits sind nochmal ne andere Welt.
Damit ging in bisherigen versuchen da oben gar nix. Das höchste der Gefühle war 4133.
4200 hab ich einige Haupt Timings von 18-18-18-38 bis 22-22-22-42 durch unter 1.5V und SA/IO 1.35V, Rest Auto.

Aber wahrscheinlich hab ich nur was übersehen

Ich geh jetzt erstmal mit 17-17-17-37 rein um ein Gefühl zu bekommen was es leisten kann.



[mattiii]

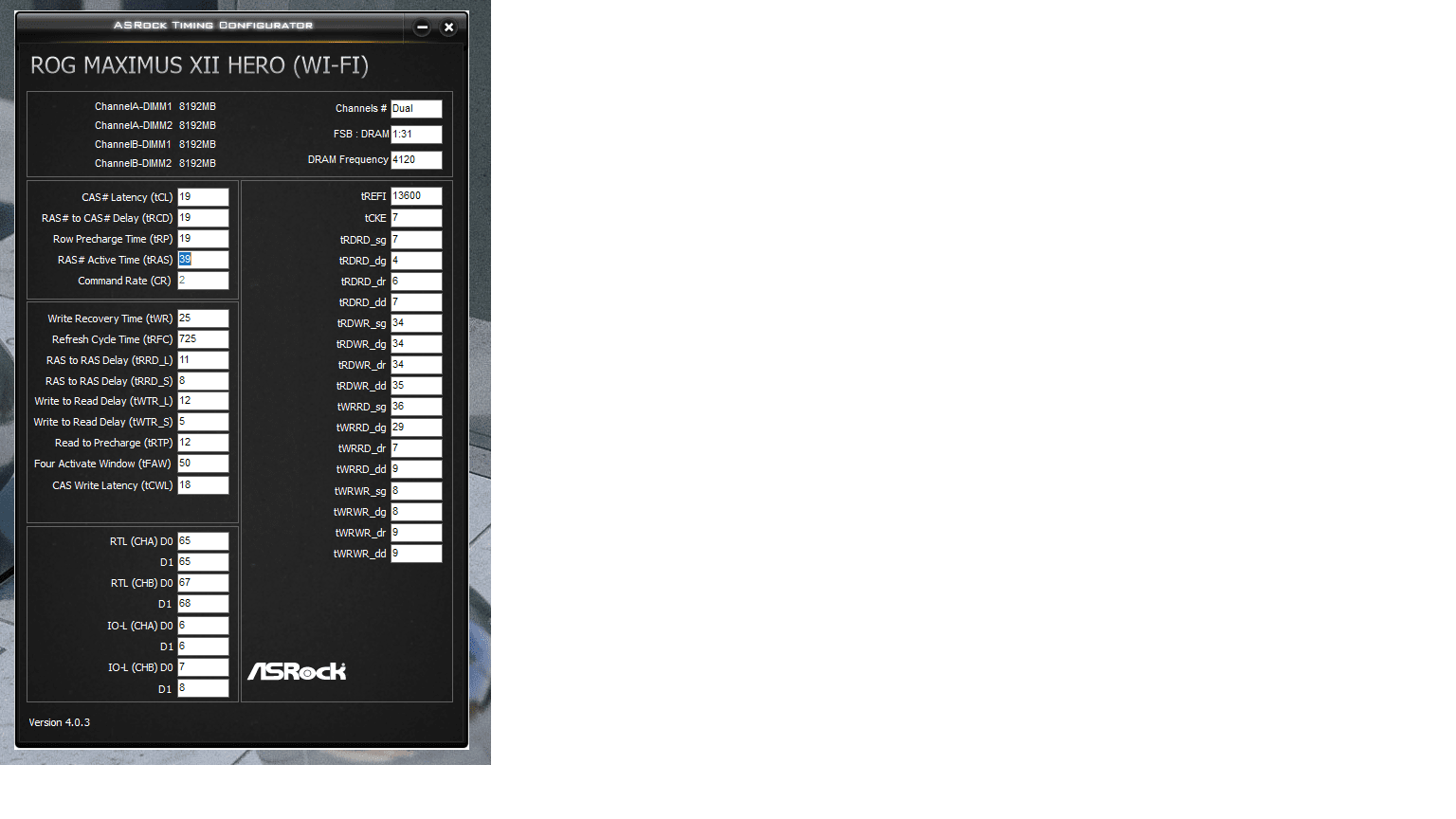

hm, auf Mode II laufen die mit XMP, aber warum sind write und copy so niedrig?



[aerotracks]

Vermutlich tWRWR_sg und _dg zu lose?



[even.de]

Ohne die Subtimings zu sehen vermute ich, dass tWRWR_dg nicht 4 ist? Der Wert muss nämlich zwingend auf 4.

Edit: aero war schneller ^^



[SANY]

RDRD_dg und WRWR_dg müssen 4 sein, sonst bricht die Leitung stark ein.

Edit: LUL OK bin komplett zu langsam 😂



[mattiii]

ok, geht das schon wieder los. xD
Wollte doch nur XMP.

und wie gesagt, was ist eine empfehlenswerte Spannung für SA und IO bei 4133 Mhz?



[even.de]

Zumal dein 4133 CL19 mit XMP sogar schlechter ist würde ich behaupten als ein ausoptimiertes 3600er Setting.

Und 4133 XMP ist genau so overclocking als wenn du den Multiplikator von deiner CPU änderst.



[mattiii]

also fahre ich zum Bleistift mit 4000 Mhz Cl 17 besser?

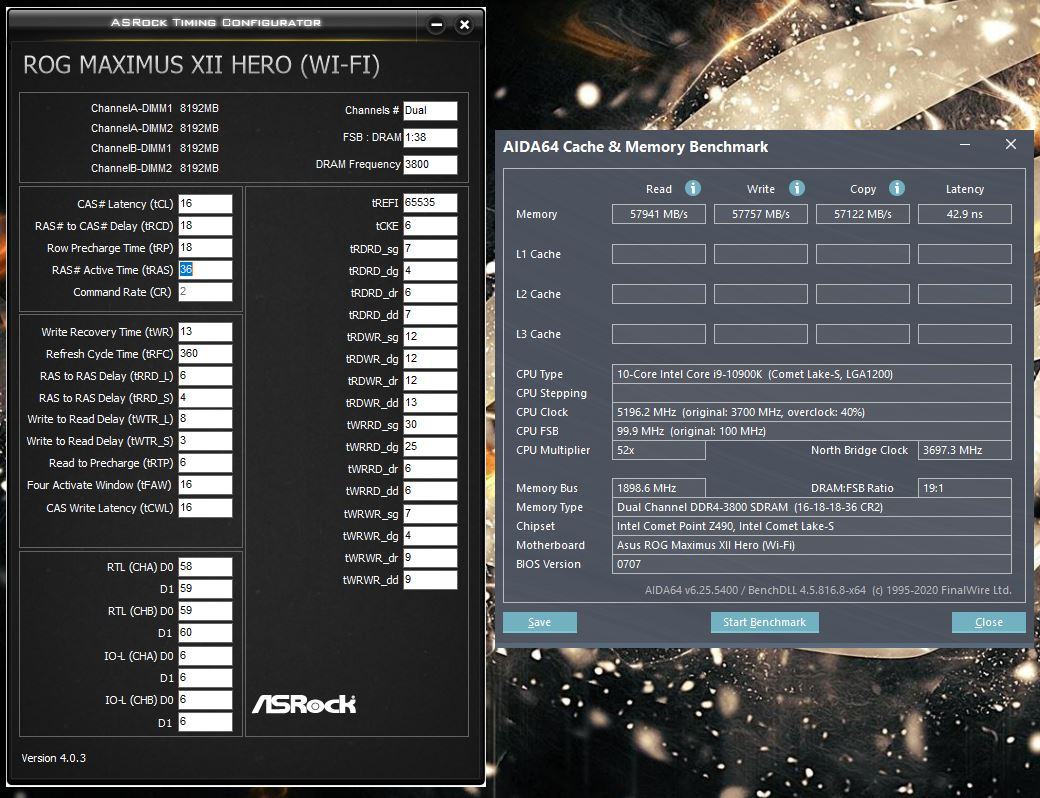

[SANY]

Zumal dein 4133 CL19 mit XMP sogar schlechter ist würde ich behaupten als ein ausoptimiertes 3600er Setting.

Schlechter als 3800 ist es schon mal.
Und mein Setting ist auch weit davon entfern ausoptimiert zu sein



[even.de]

Mach mal Folgendes: 1,450 DRAM Spannung und 1,300v VCCIO und VCCSA

Unter DRAM Settings:

Maximus Tweak [Mode 1]
DRAM CAS# Latency [17]
DRAM RAS# to CAS# Delay [17]
DRAM RAS# ACT Time [37]
DRAM Command Rate [2N]
DRAM RAS# to RAS# Delay L [6]
DRAM RAS# to RAS# Delay S [4]
DRAM REF Cycle Time [320]
DRAM REF Cycle Time 2 [Auto]
DRAM REF Cycle Time 4 [Auto]
DRAM Refresh Interval [65535]
DRAM WRITE Recovery Time [Auto]
DRAM READ to PRE Time [6]
DRAM FOUR ACT WIN Time [16]
DRAM WRITE to READ Delay [Auto]
DRAM WRITE to READ Delay L [Auto]
DRAM WRITE to READ Delay S [Auto]
DRAM CKE Minimum Pulse Width [6]
DRAM Write Latency [16]

-> Trainings Algorythms:
Round Trip Latency [Enabled]

tRDRD_sg_Training [AUTO]
tRDRD_sg_Runtime [7]
tRDRD_dg [4]
tRDWR_sg [11]
tRDWR_dg [11]
tWRWR_sg [6]
tWRWR_dg [4]
tWRRD_sg [29]
tWRRD_dg [24]
tRDRD_dr [0]
tRDRD_dd [7]
tRDWR_dr [0]
tRDWR_dd [12]
tWRWR_dr [0]
tWRWR_dd [9]
tWRRD_dr [0]
tWRRD_dd [7]
TWRPRE [32]
TRDPRE [6]
tREFIX9 [Auto]
OREF_RI [64]



[mattiii]

oha, bei XMP?
Oder soll ich die 4133 manuell eintragen?

als ich vorhins die 4 bei tWRWR_dg eingestellt hab, wollte nix mehr booten.
Ich denke, dass die 4000 Mhz beim Hero schon das Limit bei Vollbestückung sind.
1.45V will ich 4 Riegeln eigentlich auch nicht zumuten.



[even.de]

Warum willst du deinen B-Dies keine 1,450v "zumuten?" Es gibt XMP Profile mit 1,50v. Naja anyways - mehr als dir die Timings vorkauen geht nicht



[Phoenix2000]

oha, bei XMP?
Oder soll ich die 4133 manuell eintragen?

als ich vorhins die 4 bei tWRWR_dg eingestellt hab, wollte nix mehr booten.
Ich denke, dass die 4000 Mhz beim Hero schon das Limit bei Vollbestückung sind.
1.45V will ich 4 Riegeln eigentlich auch nicht zumuten.

Solange du nicht alles! selber einstellst ist es Waisted Time, du fragst ja" nun jedes Mal das gleiche" ob nun Z390/Z490.^^
Nimm irgendwelche billigen Riegel 3200Cl14-14 oder 3200CL16-18 und lad das XMP, das nimmt sich eh kaum was bei dem was du anvisierst.

Das lohnt den Zeitaufwand nicht.



[mattiii]

bin halt schüchtern.
Stell ich dann also statt XMP auf manuell und tipper das dann alles so ein?
Bei welchem Takt soll ich das denn probieren? 4133?



[Esenel]

Auf Asus Z490 mit 4x8GB zwingend Bios 0606 verwenden.
Der Rest ist Grütze.

Bei 2x16GB 0704.
Das Test Bios vom Apex gabs für die anderen leider nie.
Und dank Zen3 tut sich auch auf Z490 mit Bios Updates nix mehr.

Vg



[mattiii]

wo bekomm ich das 0606 denn? wenn ich für mein Hero Wifi schau, seh ich da nur 0607. Oder ist es das?



[stiffmeister53]

Und dieses Test Bios wäre der RAM booster schlechthin oder wie, naja bin von dem Apex Zeug eher enttäuscht, mit dem Ding schaffe ich nicht mal 4000cl15-15-15 stabil, das lief mit dem gleichen Kit aufm arschrock z390 ITX 4 Stunden Karhu



[Esenel]

wo bekomm ich das 0606 denn? wenn ich für mein Hero Wifi schau, seh ich da nur 0607. Oder ist es das?

Asus Z490 stuff

0704 m12e https://www.dropbox.com/s/dvi3gk34tloahkl/ROG-MAXIMUS-XII-EXTREME-ASUS-0704.rar?dl=0 m12f https://www.dropbox.com/s/3a5l6xnwkpcghw8/ROG-MAXIMUS-XII-FORMULA-ASUS-0704.rar?dl=0 m12H https://www.dropbox.com/s/navsx2yqv4gv9zo/ROG-MAXIMUS-XII-HERO-WIFI-ASUS-0704.rar?dl=0 m12a...

rog.asus.com



[SANY]

Hat jemand >diese< RAM Riegel schon ausprobiert? Könnte man da ähnliche Ergebnisse wie mit G.Skill's erwarten?



[mattiii]

hm, ich werd morgen die Settings mal von even mit 4000 Mhz probieren und schauen, ob das läuft. Wenn nicht, dann nicht.

ich war mal so frei und hab das jetzt mal eingetippert.




hm, das probier ich mal mit 1.35V und 1.2V SA und IO.



[DooM1987]

Das musst du ja noch testen.
Mit einem Aida Benchlauf heißt das nix.

Und falls du meinst, gefährlich..
Siehe weiter oben, es gibt auch Kits zu kaufen die mit 1,5v laut Datenblatt laufen.
Die müssen das auch dauerhaft mitmachen.

Wenn du die irgendwie mit ein wenig airflow betreibst, umso besser.
Man weiss ja nie was für heizkammern bei den Leuten so rumstehen mit nur einem Lüfter drin



[mattiii]

Airflow ist bei mir nicht optimal, aber auch nicht unterirdisch.
Wie gesagt, mein Kit hat jac 4133 Mhz Cl19-19-39 XMP. Wenn ich da auf 4000 Mhz runtergeh, sollte das theoretisch auch mit den 1.35V laufen.

Ich werd das die nächsten Tage mal alltagstesten. Wenn sich da Unstimmigkeiten ergeben, wird sich das ja zeigen.



[ShirKhan]

Lass tWR am besten auf Auto und stell den gewünschten Wert bei tWRPRE ein.

Es gibt eine Regel tWR=2*tRTP. 16 wäre also passend bei dir, oder du versuchst 12/6.

Eine weitere Formel sagt tWR=tWRPRE-tCWL-4. Das würde bei dir aber gar nicht passen. Versuch mal, ob du tWRPRE auf 14 oder 12 bekommst, wenn tCWL 16 ist. Sofern sich die AIDA-Werte dadurch verbessern.

@DooM1987: Die Formeln stimmen, aber meine Bemerkungen dazu waren missverständlich, also nochmal:

tWR=tWRPRE-tCWL-4 ist zwingend. Bleibt tCWL also bei 14 und tWR soll auch 14 sein, muss tWRPRE 32 sein. tWR steht dazu auf Auto.

tRTP=tRDPRE, tRTP steht dazu auf Auto. Die Regel tWR=2*tRTP ist nach meiner Erfahrung nicht zwingend, hab z.B. tWR 10 und tRTP 6.



[bscool]

[QUOTE = "m @ tti, post: 27767568, member: 88884"]
ok, I'll try it out. At 4133 Mhz, what would be recommended on IO and SA?

I currently have at 4000 CL 17. 1.2V each and that seems to work so far. Maybe I'll leave it that way too.
[/ QUOTE]

Z490 Hero is finished at 4000c15-16-16 with 4x8. You have to go 2x16 or 2x8 if you want 4133+. Even with 2x16 4266-17-18-18 will probably be the limit unless you have all cherry picked board, cpu, ram et. I had 2 z490 Heros and that was my experience testing with multiple cpus and ram kits.

Z490 Unify would do 4400 with 4x8 and 4400-17-17-17 with 2x16 using the same cpus and rams kits as a comparison.



[mattiii]

1.2V für SA und IO hab ich auch bei 4000 Mhz am Laufen.
CL 15-16-36 mit 1.5V würden auch gehen, aber ich bleib dann doch lieber bei CL 17-17-37 mit 1.35V. Der Leistungszuwachs ist mir zu gering.



[ernsthaft]

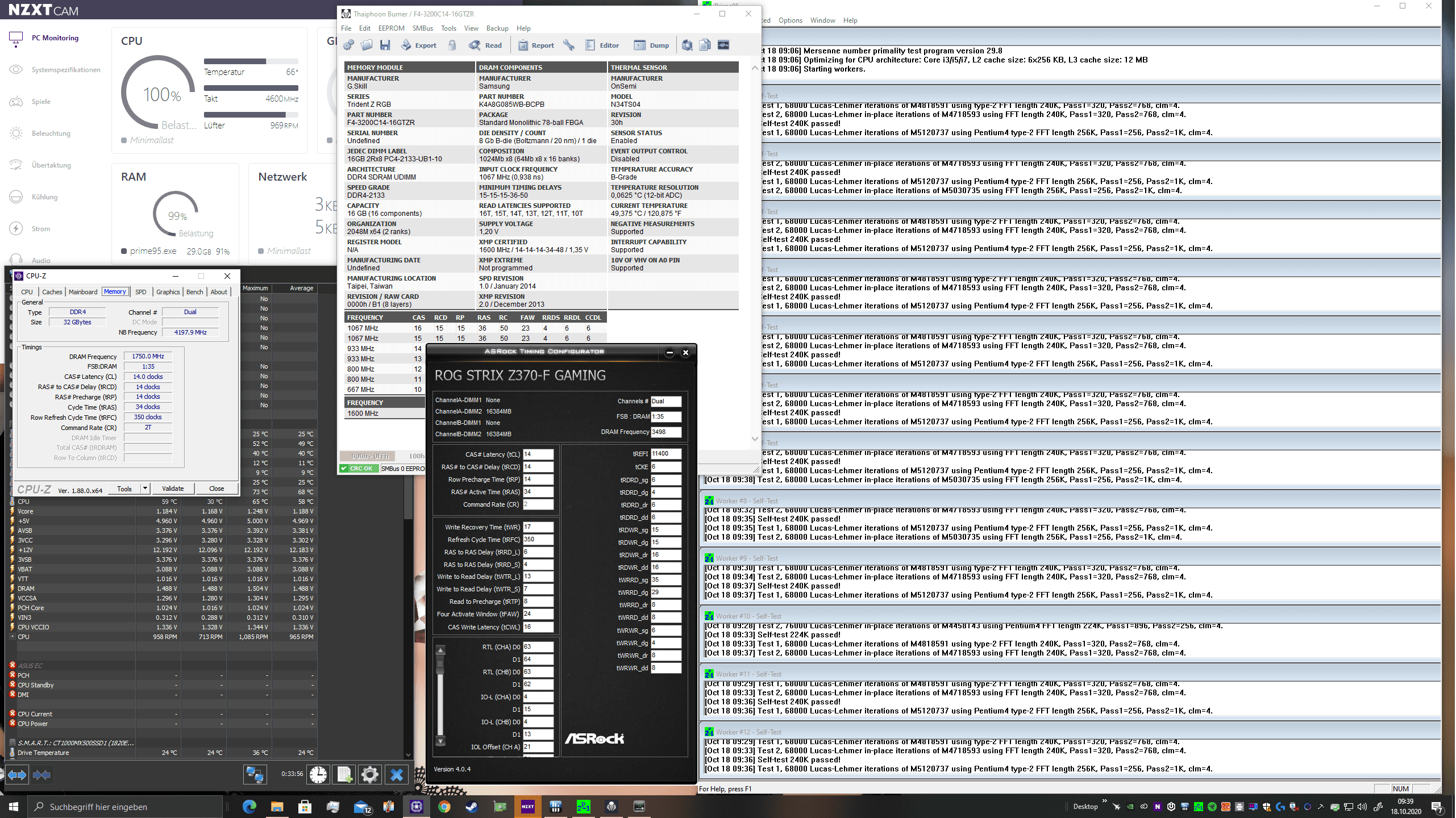

kurzes Update: Es lag tatsächlich an SA/IO Voltages.

Mit 1,3sa und 1,35io gehen aufeinmal dann auch 3500Mhz CL14-14-14

3600Mhz CL14-14-14 bootet er ins windows aber erst ab 1,45v SA

Hab es erstmal bei 3500Mhz belassen, meint ihr das die CPU hier so stark limitiert? Wusste gar nicht dass scharfe Timings so eine hohe Spannung erfordern, dachte das maßgebend wäre in erster Linie nur der Takt.

Naja 3500Mhz CL14-14-14 sind stabil, irgendwelche Tipps was ich an den Timings noch verbessern könnte?



[SANY]

1.2V für SA und IO hab ich auch bei 4000 Mhz am Laufen.
CL 15-16-36 mit 1.5V würden auch gehen, aber ich bleib dann doch lieber bei CL 17-17-37 mit 1.35V. Der Leistungszuwachs ist mir zu gering.

Hast du auch mal mit Speichertestprogrammen die Stabilität getestet oder einfach "PC bootet, Aida Benchmark läuft durch - - > alles gut"??
