[Sammelthread] Intel DDR4 RAM OC Thread + Guides und Tipps

[stiffmeister53]

Maximus Tweak			Mode1
Primary Timings
DRAM CAS# Latency	16	15
DRAM RAS# to CAS# Delay	17	15
DRAM Command Rate	32	36
Secondary Timings

DRAM RAS# to RAS# Delay L	6	6
DRAM RAS# to RAS# Delay S	4	4
DRAM REF Cycle Time	320	374
DRAM REF Cycle Time 2	Auto
DRAM REF Cycle Time 4	Auto
DRAM Refresh Interval	65535	8316

DRAM Write Recovery Time
DRAM Read to PRE Time	6	8
DRAM Four Act Win Time	16	23
DRAM Write to Read Delay
DRAM Write to Read Delay L	Auto
DRAM Write to Read Delay S	Auto
DRAM CKE Minimum Pulse Width	6	6
DRAM Write Latency	16	13

Timings:

tRDRD_sg	6	6
tRDRD_dg	4	4
tRDRD_dr	6	6
tRDRD_dd	7	7
tRDWR_sg	12	10
tRDWR_dg	12	10
tRDWR_dr	12	10
tRDWR_dd	12	11

tWRWR_sg	6	6
tWRWR_dg	4	4
tWRWR_dr	7	7
tWRWR_dd	7	7
tWRRD_sg	30	28
tWRRD_dg	25	23
tWRRD_dr	6	6
tWRRD_dd	6	6

TWRPRE	34	34
TRDPRE	8	8
tREFIX9	72	72
OREF_RI	64	64

Soo dann hier noch die einstellungen:

MRC fast Boot	disabled
MCH Full check	enabled
Rank Margin Tool	enabled
roundtrip Latency	enbaled

Die Spannung :

BCLK Aware Adaptiv Voltage	Enabled
CPU Core/Cache Volatage	Auto
DRAM Voltage	1,50
CPU VCCIO Voltage	1,30
	1,35
PLL Termination Voltage	Auto
PCH Core Voltage	Auto

Könnt ihr mir da mal dei daten einfügen bitte, weil wenn ich das so mache wie ich das gestern gemacht habe bekomme ich nur fehler und er startet nicht. Dannke ^^

alles was rot ist mal testen, wenn 4266 nicht geht mal zurück auf 4133, oder 4000 man kann nicht alles haben



[AiimstaaR]

Also beim testen auf 4200mhz hat er sofort gemeckert und hatte auf 4133mhz selber einghetsellt & die spannung auf 1.5V und 1.4 14V gestellt. Habe dann manuell auf 4000mhz gestellt und die spannung wieder angepasst . Jetzt geht der pc zumindest an und fährt hoch. Hier die werte.



[Double Impact]

Also beim testen auf 4200mhz hat er sofort gemeckert und hatte auf 4133mhz selber einghetsellt & die spannung auf 1.5V und 1.4 14V gestellt. Habe dann manuell auf 4000mhz gestellt und die spannung wieder angepasst . Jetzt geht der pc zumindest an und fährt hoch. Hier die werte.

Anhang anzeigen 553698

Deine RTLs und IOls sind komplett krumm. Das kann nicht stabil sein. Les dich bitte im Startpost ein, wo even das mit den RTLs und so erklärt hat, sonst wird des nix. Die Profis hier können dir nur Eventuals geben, was dann funzen tut, soll dein Board mal trainieren.



[AiimstaaR]

Sorry für die vielen Fragen, dann werde ich mal schauen . Einen schönen Abend allen Beteiligten.



[Sladen]

Das neue Kit bootet 4400c16 mit 1,47v, aber wirft 10000 Fehler in gsat.
C17 und c18 kann man aufm apex vergessen, Zwei Stunden versucht c17 und c18 gebootet zu bekommen.
Morgen kommt mein z490 Godlike(ich weiß kompletter Overkill der Preis ), da werd ich c17 und c18 mal durch testen



[snakeeyes]

Ich bin gespannt.
Mein zweites Apex spackt übrigens genauso und die nächste CPU ebenso. Werde es mir aber noch einmal anschauen, denn ich hatte wohl ein wenig viel IO/Sa für den chip drauf. Hab den jetzt mal mit meinem 4400er Setting ausgelotet und der ist Brutal gut . Gsat ist in 400sekunden durch, dann häng ich den Screen mal mit ran.



[Sladen]

Ich bin gespannt.
Mein zweites Apex spackt übrigens genauso und die nächste CPU ebenso. Werde es mir aber noch einmal anschauen, denn ich hatte wohl ein wenig viel IO/Sa für den chip drauf. Hab den jetzt mal mit meinem 4400er Setting ausgelotet und der ist Brutal gut . Gsat ist in 400sekunden durch, dann häng ich den Screen mal mit ran.

Nervt einfach das c17/c18 komplett spinnt auf Asus boards.
Hab zwei apex hier und vorher das hero... Keins hat c17/c18 gemacht



[snakeeyes]

Lecker IMC


Kann halt auch an den Dimms liegen oder an den IMC ^^.



[Sladen]

Lecker IMC

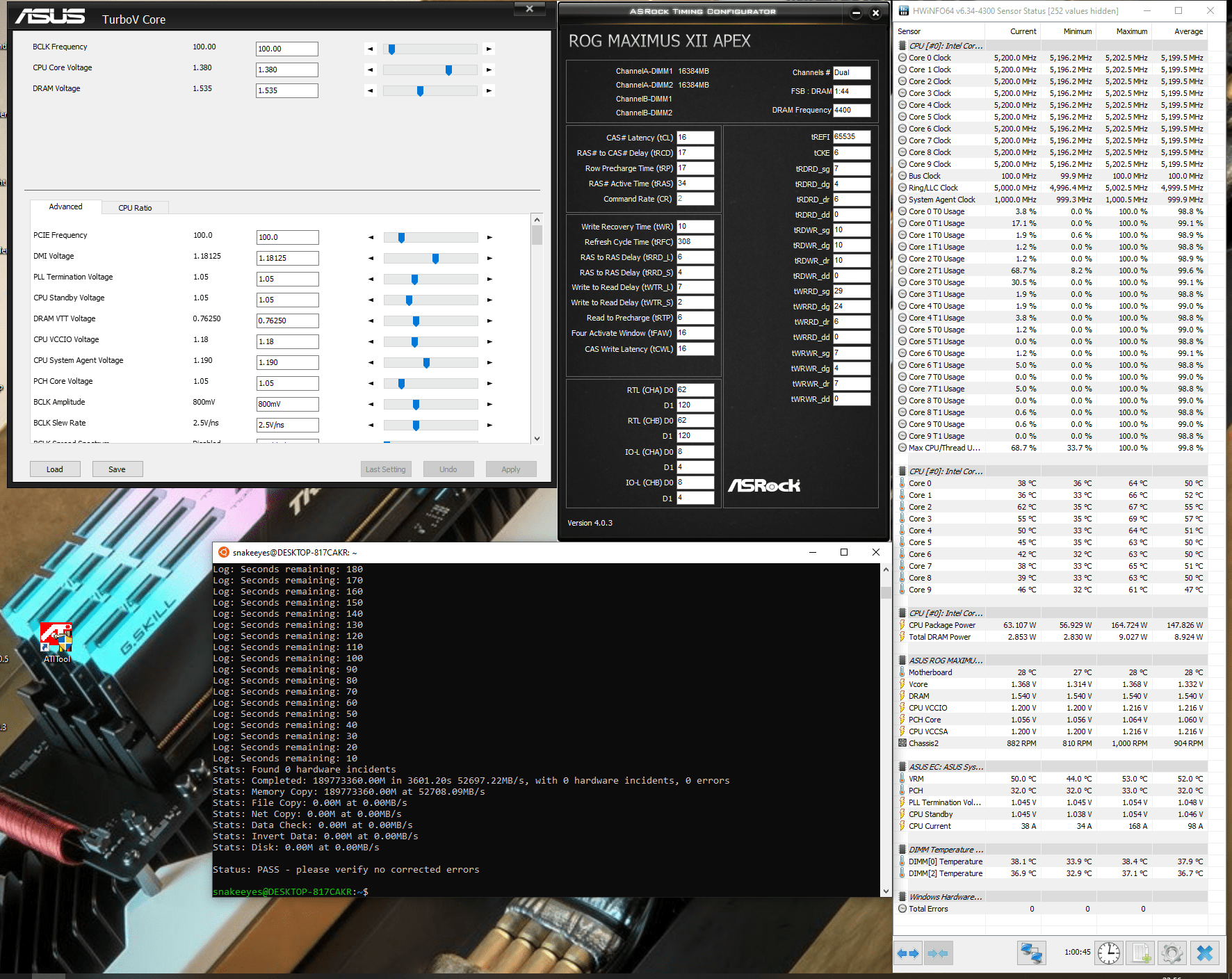

Anhang anzeigen 553839

Kann halt auch an den Dimms liegen oder an den IMC ^^.

Heftig, aber würde mich nicht wundern wenn Karhu Fehler wirft.
Karhu kotzt direkt wenn sa io zu low



[bscool]

The new kit boots 4400c16 at 1.47v, but throws 10000 errors in gsat.
C17 and c18 can be forgotten on the apex, two hours trying to get c17 and c18 booted.
Tomorrow my z490 Godlike comes (I know the price is completely overkill: d), I'll test the c17 and c18 times

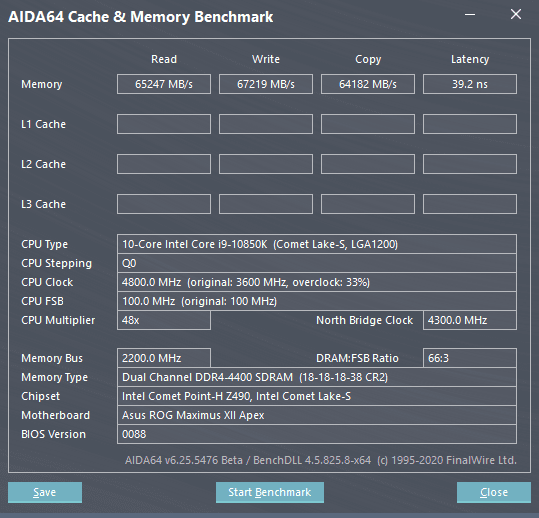

I haven't tried lately but I know in the past c18 worked for me on the Apex with 2x16 kits. I don't have any other screen shots saved but you can tell is 2x16 from the copy as 2x8 will be lower at those speeds and timings. I dont have screen shots but I know c17 worked for me also. Maybe it is your CPUs IMC?



[Sladen]

Bin am überlegen welchen bin ich mehrfach holen soll 3200 c14 oder 4000 c19?
4000 c19 1,35v soll angeblich gut auf 4600 gehen.



[snakeeyes]

3200cl14, aber probiere gerne dein Glück mit den 4000cl19 .

Karhu bei zu wenig IO/SA wenn Gsat schon komplett durch ist, ne ne. Dann hast du einfach zu wenig Vdimm. Hab noch nie nen Gsat run geschafft und danach für Karhu die IO/SA anheben müssen.

Der IMC ist einfach nur Krank!



[Sladen]

3200cl14, aber probiere gerne dein Glück mit den 4000cl19 .

Karhu bei zu wenig IO/SA wenn Gsat schon komplett durch ist, ne ne. Dann hast du einfach zu wenig Vdimm. Hab noch nie nen Gsat run geschafft und danach für Karhu die IO/SA anheben müssen.

Der IMC ist einfach nur Krank!

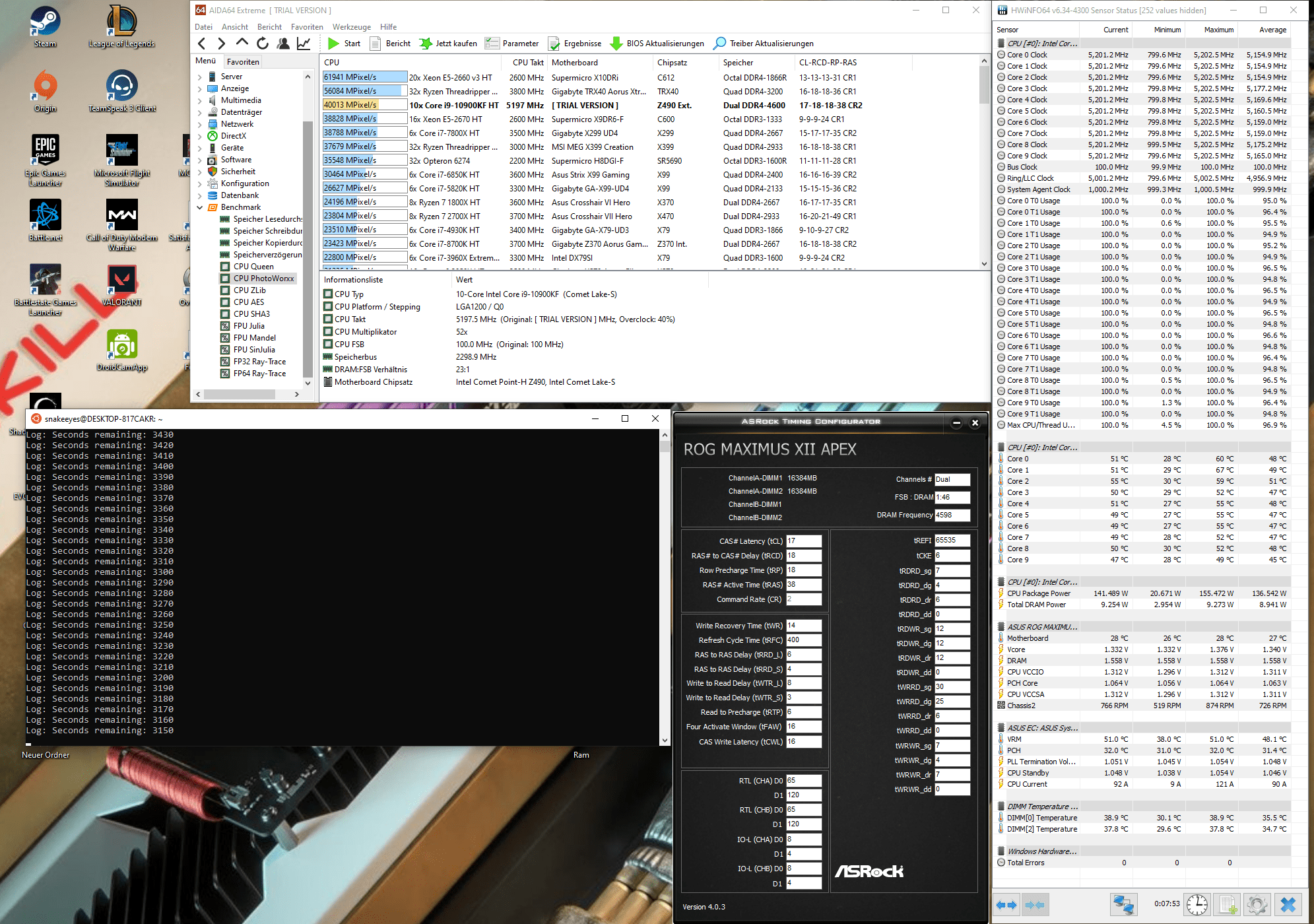

Anhang anzeigen 553844

Sieht nach top 0,1% cpu aus was imc angeht
Bin morgen gespannt was das Godlike hergibt, das ace hat ja meine Krüppel sticks schon mit 4600 gebootet, das Godlike ist nochmals höher gebinnt was ram oc angeht.
Bestelle jetzt 8x F4-3200C14D-32GVK dann hab ich was zu tun am Wochenende.



[AiimstaaR]

@Phoenix2000

Du wolltest mir noch denRunMem Pro link schicken wärst du so lieb.



[stiffmeister53]

3200cl14, aber probiere gerne dein Glück mit den 4000cl19 .

Karhu bei zu wenig IO/SA wenn Gsat schon komplett durch ist, ne ne. Dann hast du einfach zu wenig Vdimm. Hab noch nie nen Gsat run geschafft und danach für Karhu die IO/SA anheben müssen.

Der IMC ist einfach nur Krank!


Anhang anzeigen 553844

Porno IMC erste Sahne Snake, 1,20 bei 4400cl16👍

Beitrag automatisch zusammengeführt: 26.11.2020

Bin am überlegen welchen bin ich mehrfach holen soll 3200 c14 oder 4000 c19?
4000 c19 1,35v soll angeblich gut auf 4600 gehen.

Hatte 4000cl19 hier die waren schlechter als meine jetzigen 3200er cl14, wie Du schon geschrieben hast, Kauf nen Kofferraum voller 3200er und teste Dich zu Tode, Dir hängt ja die Kohle scheinbar aus der Asshole😂

Beitrag automatisch zusammengeführt: 26.11.2020

Nervt einfach das c17/c18 komplett spinnt auf Asus boards.
Hab zwei apex hier und vorher das hero... Keins hat c17/c18 gemacht

Warum beim Snake laufen ja grad CL17, bin gespannt was das Godlike so kann..

Beitrag automatisch zusammengeführt: 26.11.2020

@Phoenix2000

Du wolltest mir noch denRunMem Pro link schicken wärst du so lieb.

Teste doch mal mit Karhu lad es Dir, ist leider nicht gratis...



[AiimstaaR]

Ja werde mir morgen Karhu besorgen danke
Aber den RunMemPro hätt ich auch gerne ^^

Ich hab jetzt mal ein bisschen gespielt am bios, sind die werte so schon ok ? Leide rbekomm ich keine bessere Latency hin, wie gehe ich jetzt step für step vor damit?

Hat das ganze eig auch Auswirkung wenn ich jetzt den CPU auch wieder anpasse auf 5.1 GHz ?

edit:

Hab jetzt noch mal ein wenig runter gestuft und die IO/s angeglichen. Ist jetzt die frage ist das Optimal oder nicht so gut?



[Scrush]

was fürn 32gb kit wäre denn aktuell zu empfehlen? gerne Low profile

die rippchen sind ja nicht all zu hoch sodass auch ein halbwegs großer kühler drauf passt.
lohnt es sich die vengeance 3200 cl16 wenn es etwa 0 auf 0 aufgeht gegen was fixeres zu tauschen?



[Maurise]

kann man machen, lohnt sich aber eher nicht, ohne selber OC. schau mal welche version du hast, vlt ist es ja auch B-die.



[stiffmeister53]

Sieht nach top 0,1% cpu aus was imc angeht
Bin morgen gespannt was das Godlike hergibt, das ace hat ja meine Krüppel sticks schon mit 4600 gebootet, das Godlike ist nochmals höher gebinnt was ram oc angeht.
Bestelle jetzt 8x F4-3200C14D-32GVK dann hab ich was zu tun am Wochenende.

Goddi schon eingebaut?



[Sladen]

Goddi schon eingebaut?

Hätte ich gerne... Heute extra früher Feierabend gemacht, Paket angemeldet für heute...Hermes... Kamen natürlich mal wieder nicht und Paket steht nach wie vor auf "ins zustellfahrzeug geladen, in Zustellung"
Wieso Amazon immernoch mit Hermes versendet ist mir ein Rätsel...



[torti]

Hallo,

ich bin grad am System upgraden. Habe das MSI z490 Unify bestellt. CPU I7 10700k oder I9 10850k.
Habe in den letzten Tagen mal mein (3,5 Jahre altes) RAM an die "Grenze" getrieben. Wusste bisher nicht das ich die auf 3200Mhz übertakten konnte.
Frage: Macht es Sinn neues RAM zu kaufen bei diesem Upgrade? Wenn ich mir hier so die Werte ansehe, läuft meins ja ganz gut für "orginales" 2133Mhz RAM.



[MuTzE]

Moin, ich hab mal ne Frage.
Habe heute mein 4x8 3200C14 Kit bekommen.

Ich habe hier mal zum Testen die werte eines Users kopiert 4000 MHz CL17 und komme bei Lesen und Schreiben nur auf 53-55k, während viele andere ca. 10k mehr haben.

An welchen Werten kann das liegen?
Liege schon im Bett, kann also erst morgen Screens posten

Beitrag automatisch zusammengeführt: 26.11.2020

Frage: Macht es Sinn neues RAM zu kaufen bei diesem Upgrade? Wenn ich mir hier so die Werte ansehe, läuft meins ja ganz gut für "orginales" 2133Mhz RAM.

Du hast doch ein 3000er CL15 Kit und kein 2133er.
Mein altes 3000er mit CL15 von G.Skill hat nicht mehr als 3200 geschafft



[Sladen]

Hallo,

ich bin grad am System upgraden. Habe das MSI z490 Unify bestellt. CPU I7 10700k oder I9 10850k.
Habe in den letzten Tagen mal mein (3,5 Jahre altes) RAM an die "Grenze" getrieben. Wusste bisher nicht das ich die auf 3200Mhz übertakten konnte.
Frage: Macht es Sinn neues RAM zu kaufen bei diesem Upgrade? Wenn ich mir hier so die Werte ansehe, läuft meins ja ganz gut für "orginales" 2133Mhz RAM.

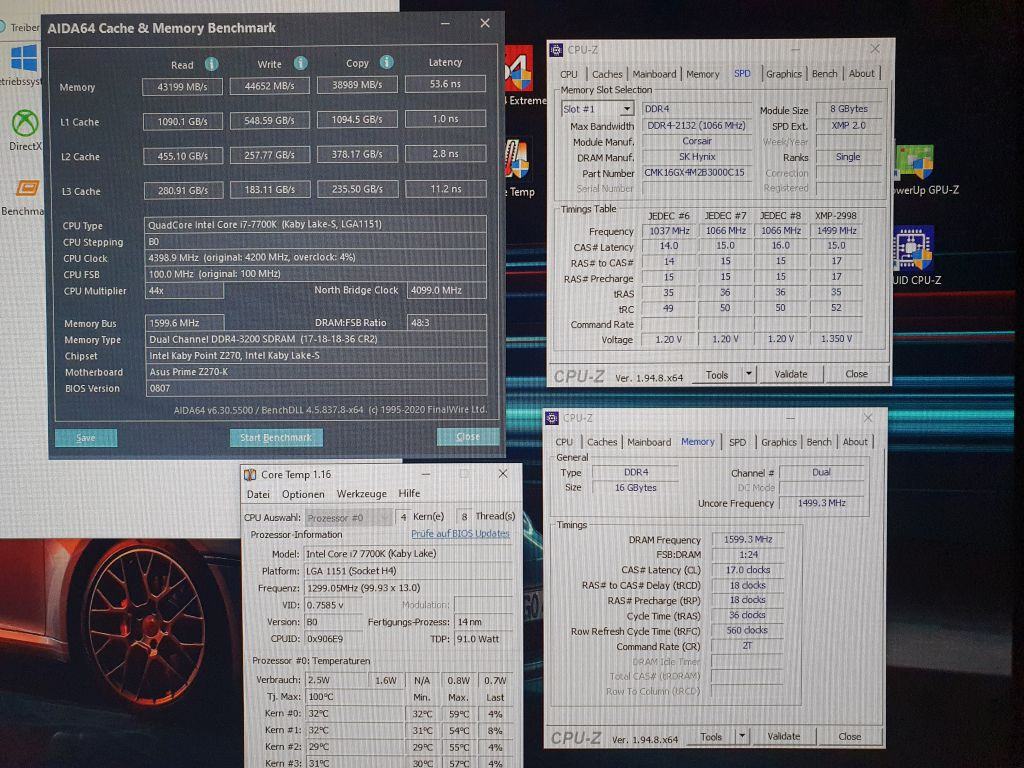

Anhang anzeigen 554223

Die Werte sind alles andere als gut und bremsen deine cpu und gpu aus.
Intel profitiert stark von hohem ram Takt, mit dem ram brauchst du keinen 10700 oder 10850k.
Das ist so als ob du nen Ferrari mit Rapsöl betankst, da fehlt locker 1/3 Bandbreite.

Edit: sehe Grade das die Screenshots von nem 7700k sind das erklärt auch die niedrigen Werte 😅



[stiffmeister53]

Is nur meine Meinung, aber würde mir 2x16GB holen, Kauf dir 3200er CL14 Gskill Ripjaws die sind erschwinglich und meistens gut zu Takten DDR4 4000+ dürfte auf dem Unify hinhauen,



[ShirKhan]

Hat das ganze eig auch Auswirkung wenn ich jetzt den CPU auch wieder anpasse auf 5.1 GHz ?

Ja, vor allem wenn du gleichzeitig den CPU-Cache (Ring Clock) anhebst. Das verbessert die RAM-Latenz, belastet aber auch den IMC und braucht mehr Vcore. Unter Umständen musst du auch VDIMM und die Nebenspannungen erhöhen.

Hab jetzt noch mal ein wenig runter gestuft und die IO/s angeglichen. Ist jetzt die frage ist das Optimal oder nicht so gut?

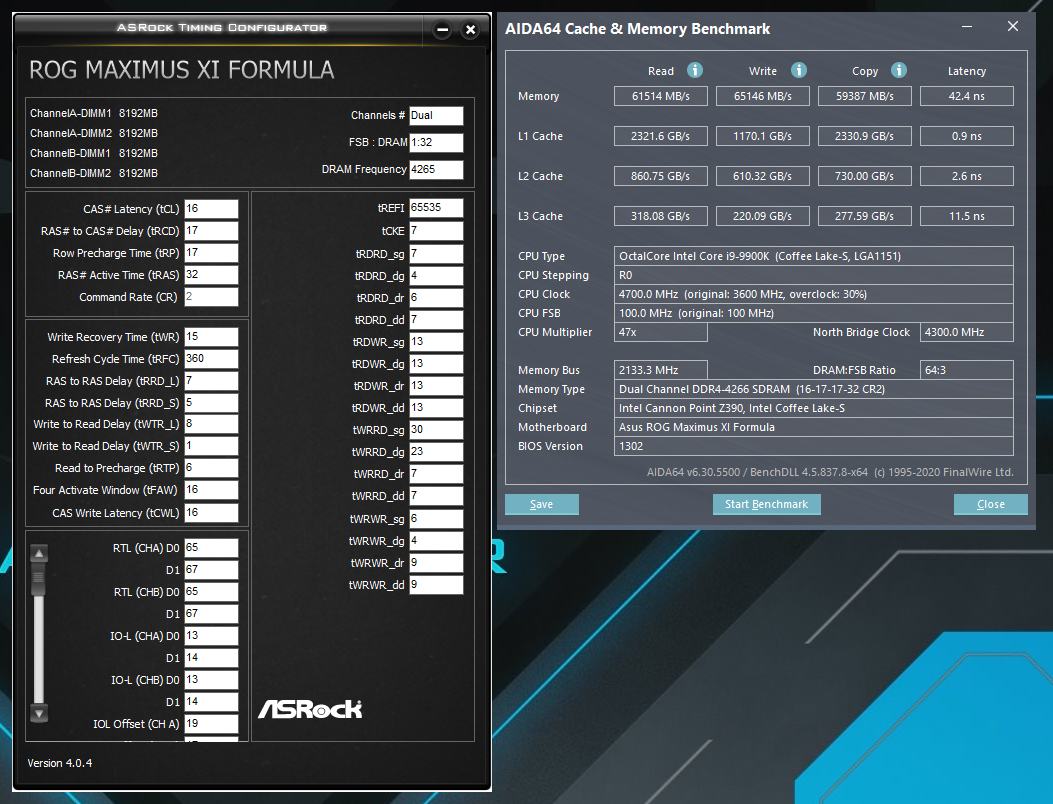

Laut deinen Screenshots hast du manuell angepasst von 65/67/65/67 13/14/13/14 auf 63/63/63/63 14/14/14/14? Das geht so eigentlich nicht. Welche Werte trainiert das Board (ggf. nach mehrfachem Booten), wenn du die RTL/IOL wieder auf Auto stellst und Round Trip Latency aktivierst?



[AiimstaaR]

Laut deinen Screenshots hast du manuell angepasst von 65/67/65/67 13/14/13/14 auf 63/63/63/63 14/14/14/14? Das geht so eigentlich nicht. Welche Werte trainiert das Board (ggf. nach mehrfachem Booten), wenn du die RTL/IOL wieder auf Auto stellst und Round Trip Latency aktivierst?

Also so hatte ich die einstellung

Hab das die offsets auch auf auto gemacht und versucht mit Round Trip lantecy zu booten, ging aber nicht. Ist das immer wieder neu gestartet.

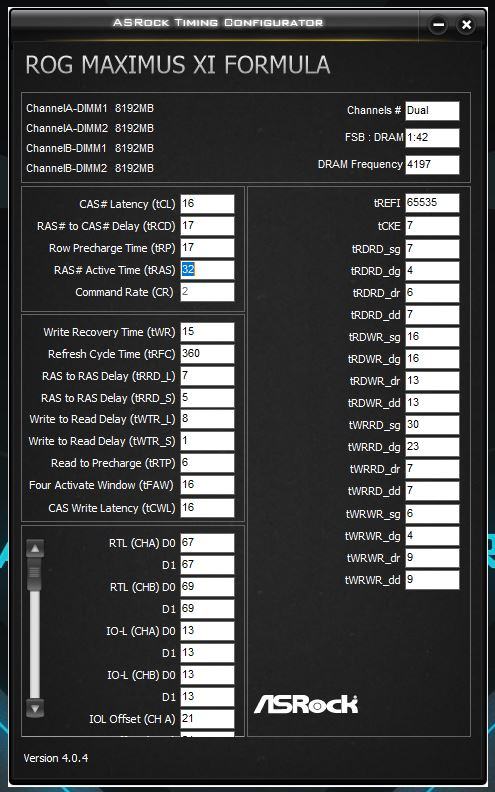

Hab dann nur die offsets auf auto gemacht ohne Round Trip latency und er wirft mir diese werte hier.



[ShirKhan]

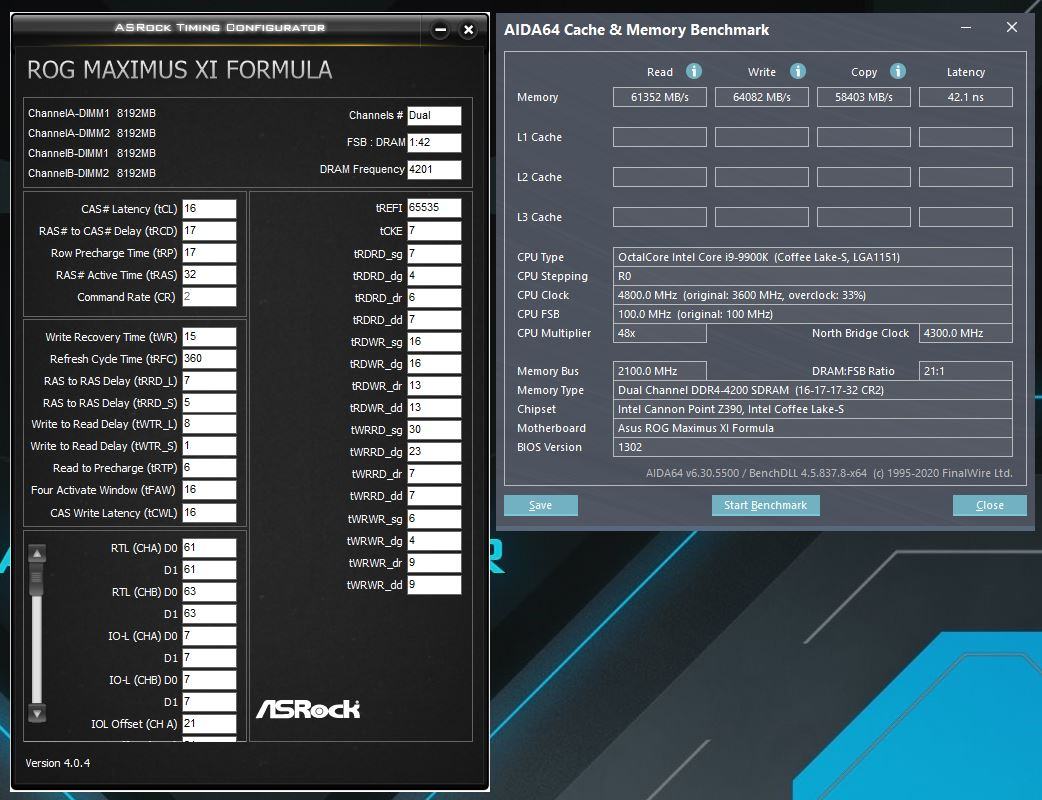

Das sieht jetzt gut aus. Lass Round Trip und Offset auf Auto und ändere manuell auf 61/61/63/63 7/7/7/7. Bootet das?



[AiimstaaR]

Das sieht jetzt gut aus. Lass Round Trip und Offset auf Auto und ändere manuell auf 61/61/63/63 7/7/7/7. Bootet das?

Ja das bootet er;

edit: falsch eingegeben sry.. ich machs eben neu.



[MuTzE]

Is nur meine Meinung, aber würde mir 2x16GB holen, Kauf dir 3200er CL14 Gskill Ripjaws die sind erschwinglich und meistens gut zu Takten DDR4 4000+ dürfte auf dem Unify hinhauen,

Meinst du mich?
Ich hatte jetzt extra 4x8 gekauft, weil hier stand, dass das beim MHX besser ist, wegen der T-Topologie -.-



[ShirKhan]

@AiimstaaR
Die Latenz müsste jetzt deutlich besser sein als vorher. Hast du die letzte AIDA-Messung im "ruhigen" Windows-Zustand nach einigen Minuten Leerlauf gemacht?
