Nicht ganz richtig, die Aussparung ist nur für Haswell, Broadwell und Skylake. Nen Ivy Bridge, wie aufm Bild, geht nicht damit zu verkleben. Der Spreader ist etwas breiter und höher als die anderen 3 genannten. Dazu gefällt mir die verklebe Option von dem Tool nicht. PCB wie Spreader können sich um wenige Zehntel bewegen in den Aussparungen, es besteht also die Möglichkeit das etwas verrückt. Mit der Zwinge habe die Gewissheit das alles ordentlich ausgerichtet ist und kann auch rausgedrücktes Silikon direkt abnehmen vor dem austrocknen.

Joa, hatte mir schon etwas ähnliches überlegt, sollte ich nochmal ne Ivy CPU köpfen demnächst

So ne Zwinge mit Gummi vorne dran ist auch praktisch, weiß ich gar nicht ob ich so eine hier habe zZ.

Dafür bin ich einfach zu pingelig. Ivy geht jedenfalls nicht mit dem Tool zu verkleben, nur köpfen.

Skylake und Haswell gehen 1A, die sind 100% gerade, habe ich schon mehrfach probiert. Bald gibts auch ein größeres Review vom Delid Die Mate

Sieht gut aus wenn man schon das Tool hat, kann man natürlich auch damit verkleben.
Ich bekomme das auch ohne sehr gut hin. Dazu liegt der Chip bei mir immer auf einem halbe Tempo.
Nachdem perfekten Ausrichten und entfernen der überschüssigen Mumpe, beschwere ich den Chip und lasse die Mumpe härten.

Joa, so habe ich das auch immer gehandhabt. Lediglich das Aufpassen, dass der HS perfekt gerade liegen bleibt, hat etwas genervt. Das ist mit dem Delid Die Mate schon ne Nummer bequemer/angenehmer ^^



[Stullen Andi]

Danke Werner. Die Zwinge ist ne Einhandzwinge. Hab ich in Kunstoff und aus Holz hier, kriegst öfter im Baumarkt für 5-10€. Der Gümmipömpel da, keine Ahnung wofür der mal da war, hatte ich inner Schublade liegen und eignet sich gut zum pressen xD

Der Broadwell hat 0.5mm Spiel in dem Tool, soweit könnte der Spreader damit auch verdreht aufgesetzt werden. Mir eben zu ungenau, deswegen gleich mit dem Auge aufgesetzt.



[Wernersen]

Du hast echt sehr gute Tipps auf Lager.
Wegen des Felgen-Kleber, werde ich mal bei meiner Reifenbude fragen.



[eagle*23*]

würd da allerdings gar nicht so viel rumpressen. Der DIE ist höher und der HS liegt zuerst auf dem DIE auf bevor auf dem PCB aufliegt. Silikon ist eher ein Lückenfüller.



[Wernersen]

Er wird da sicher kein Dampf drauf geben, bis die Schwarte kracht.



[Stullen Andi]

...So ne Zwinge mit Gummi vorne dran ist auch praktisch, weiß ich gar nicht ob ich so eine hier habe zZ.

Fällt gerade ein, im Lidl oder Aldi gibt es öfter solche Handzwingen. Sind nicht die stabilsten, aber um was eben zu fixieren ideal.

Du hast echt sehr gute Tipps auf Lager.
Wegen des Felgen-Kleber, werde ich mal bei meiner Reifenbude fragen.

Musst einfach nen Zeug auf Polyurethanbasis und nicht auf Silikonbasis nehmen, dann passt das schon. Das ist dann auch das matt austrockende Zeug und glänzt nicht so wie ne durchgeschnittene Silikon Wurst. Würth Kleben und Dichten ist auch sehr gut, aber das benötigt hinterher erheblichen mechanischen Aufwand um es nochmal zu trennen.

würd da allerdings gar nicht so viel rumpressen. Der DIE ist höher und der HS liegt zuerst auf dem DIE auf bevor auf dem PCB aufliegt. Silikon ist eher ein Lückenfüller.

Er wird da sicher kein Dampf drauf geben, bis die Schwarte kracht.

Wie Werner schon sagte, da sind keine Tonnen drauf xD Das ist so als würdest den Spreader midm Daumen aufdrücken, nix wildes. Nur das Dingen kann ich einfach über Nacht am Tisch klemmen lassen und muss mir keine weiteren Gedanken zu machen. Könnte mal ne geköppte CPU mit in den Betrieb nehmen und den höhenunterschied midm Laser abtasten.



[obarok_9]

so OP geglückt und temps kräftig gefallen ~25C:

wieviel braucht ihr für ne Anwendung? bei mir warns 3 Teilstriche für Mütze unten und DiE.
ließ sich perfekt leicht verteilen mit einem kleinen Kunststoff-Pinsel einfach nur flott rumtupfen, hab vorher Alles mit MipA Silikonentferner gereinigt.
Hab Phobya als LM genommen und aufm HS die PK-3.
kann man schon voll belasten oder die ersten 2Tage bischen gemächlicher, damit der Effekt bleibt?

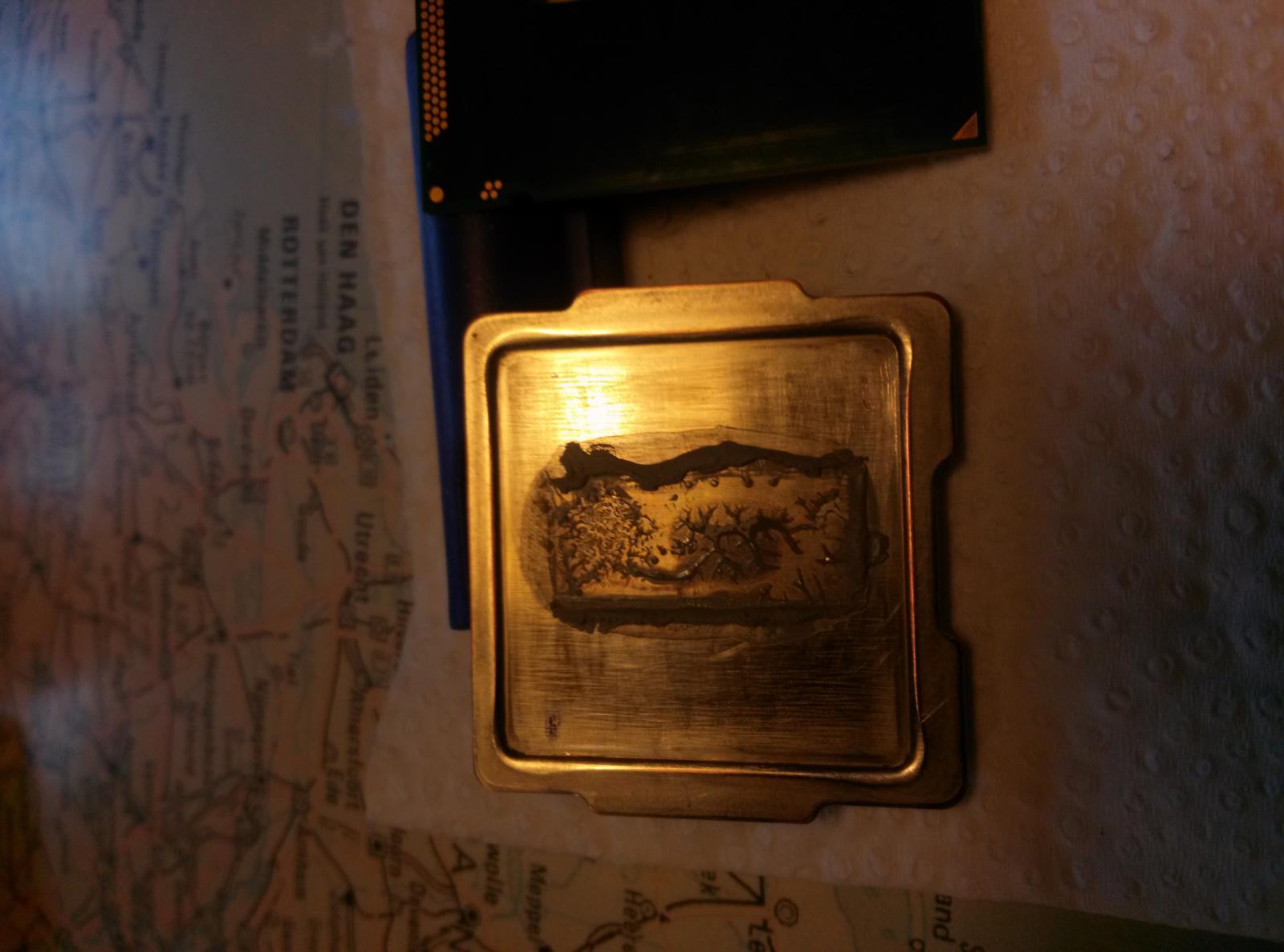

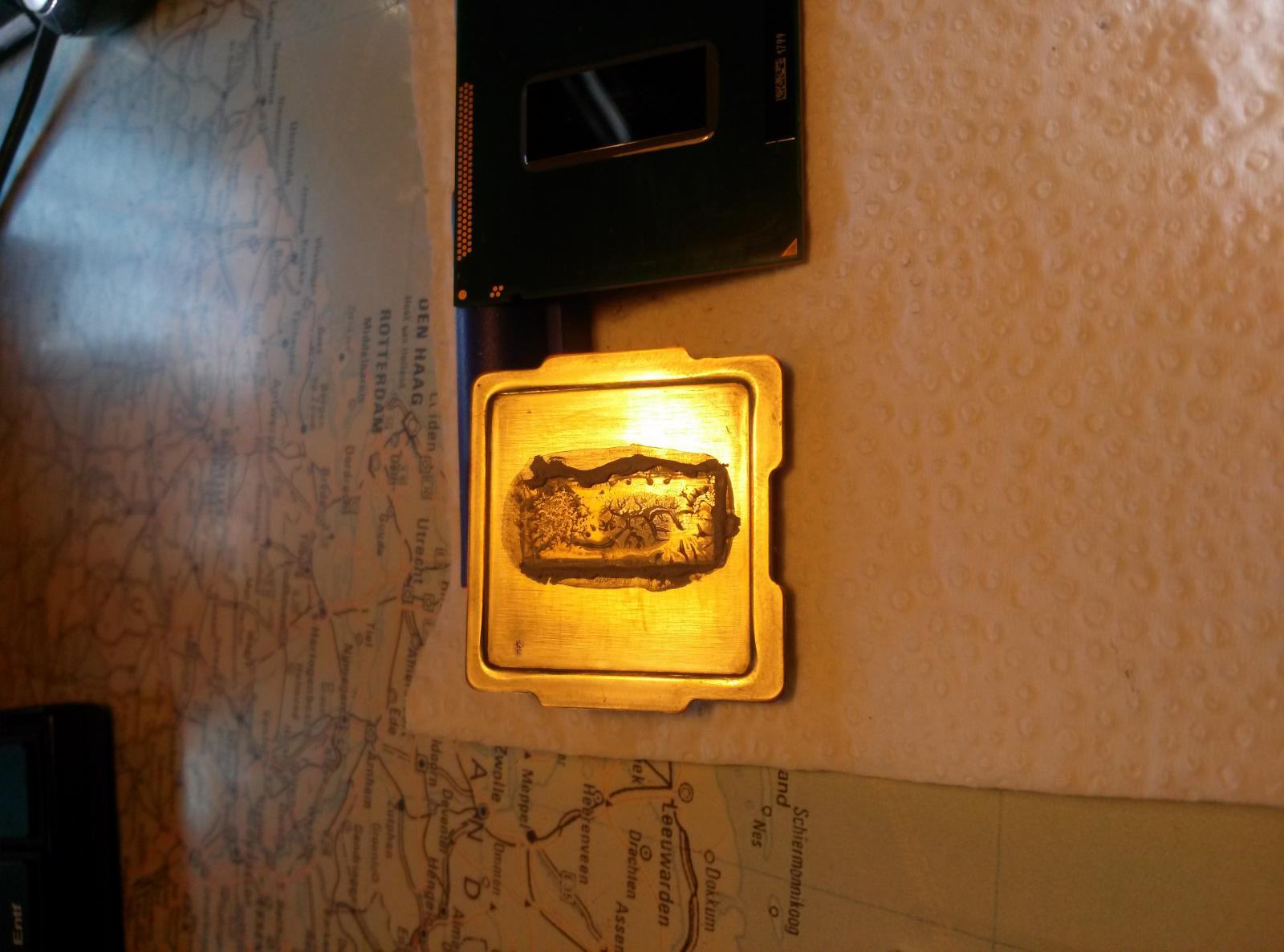

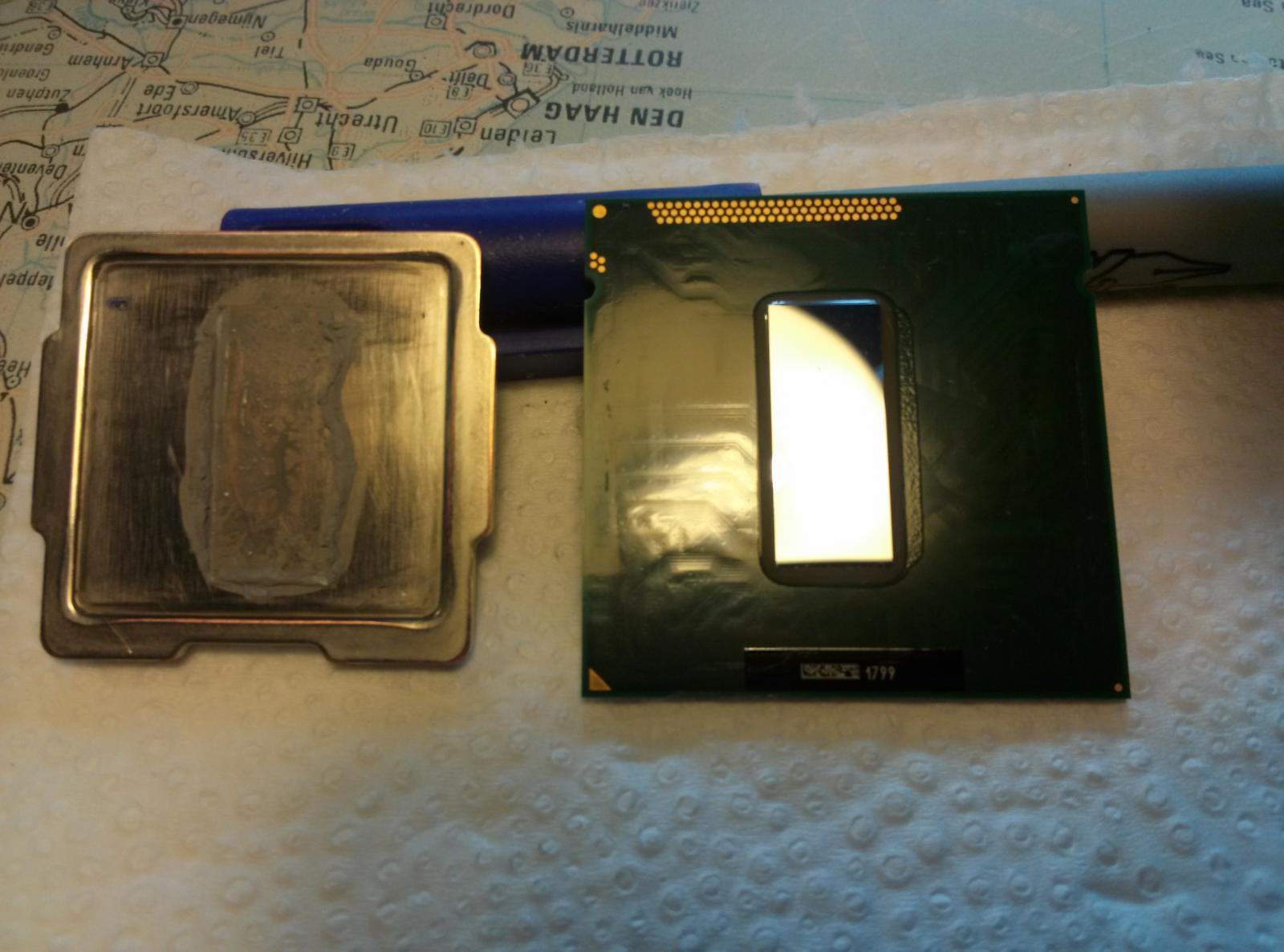

so armselig sieht bspw. die PK-3 nach 2 Tagen aus auf dem DiE war so gut wie gar nix mehr, deshalb sofort gereinigt.


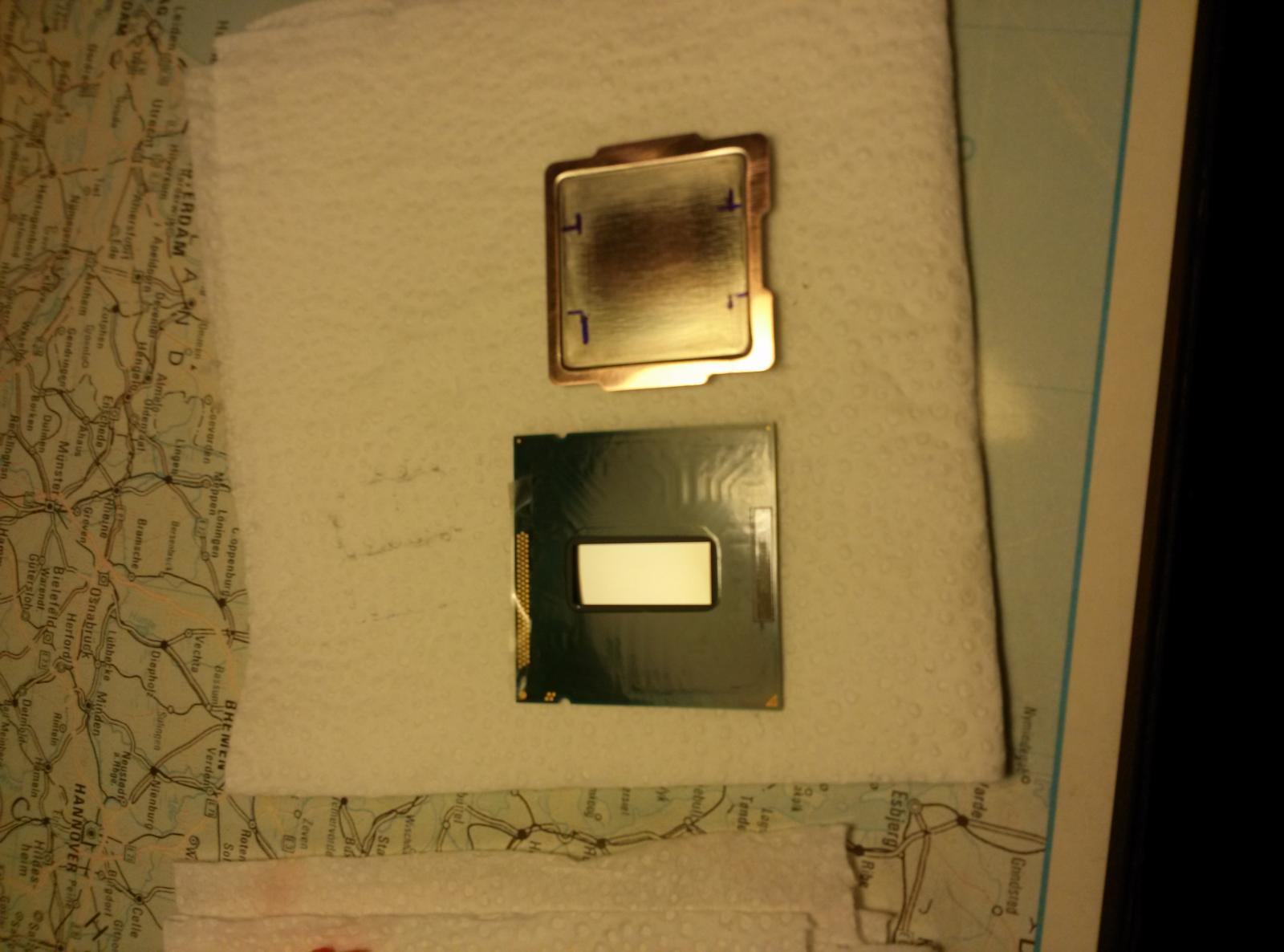

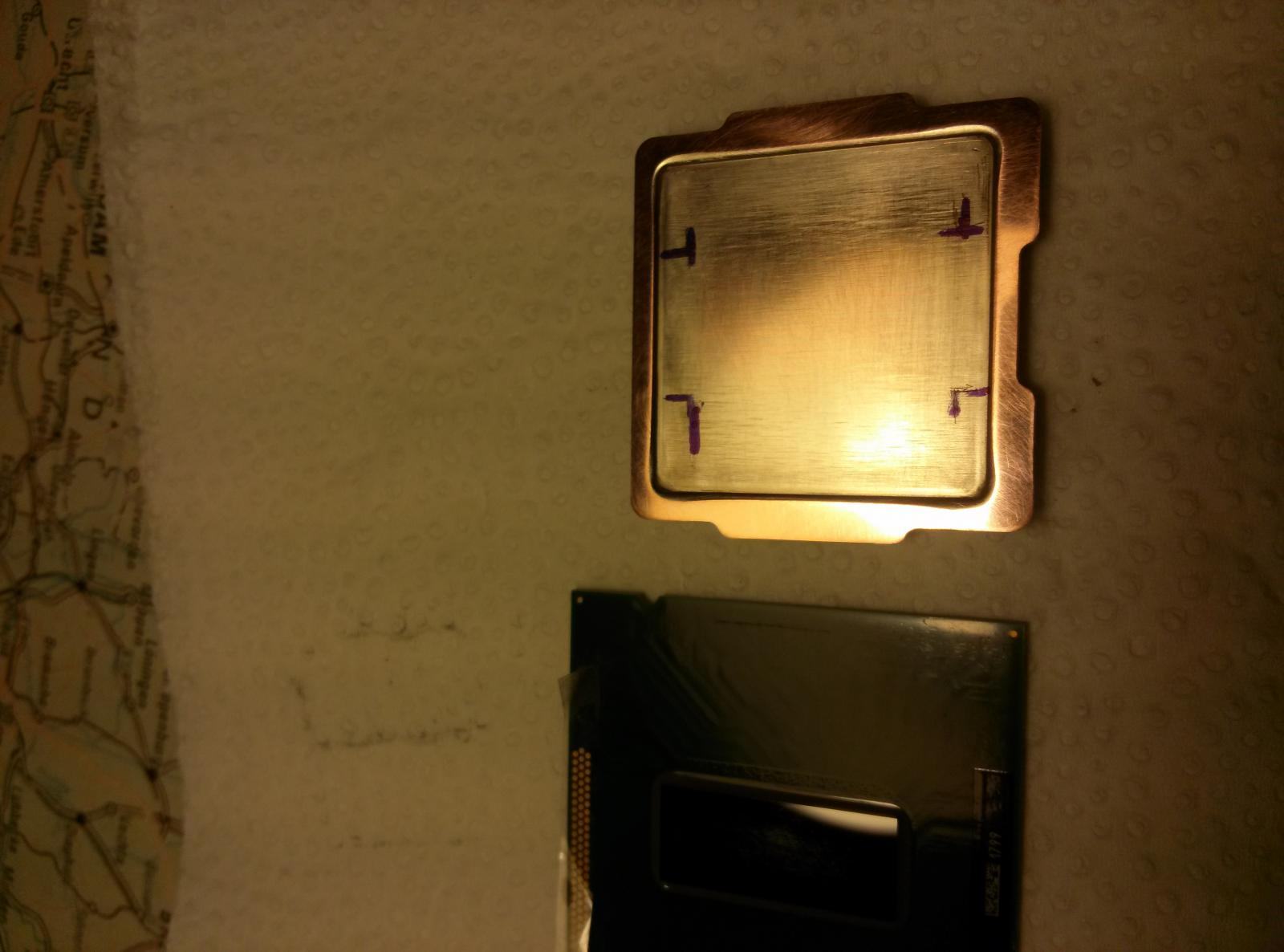

mit 1200er nass und Siliconentferner:


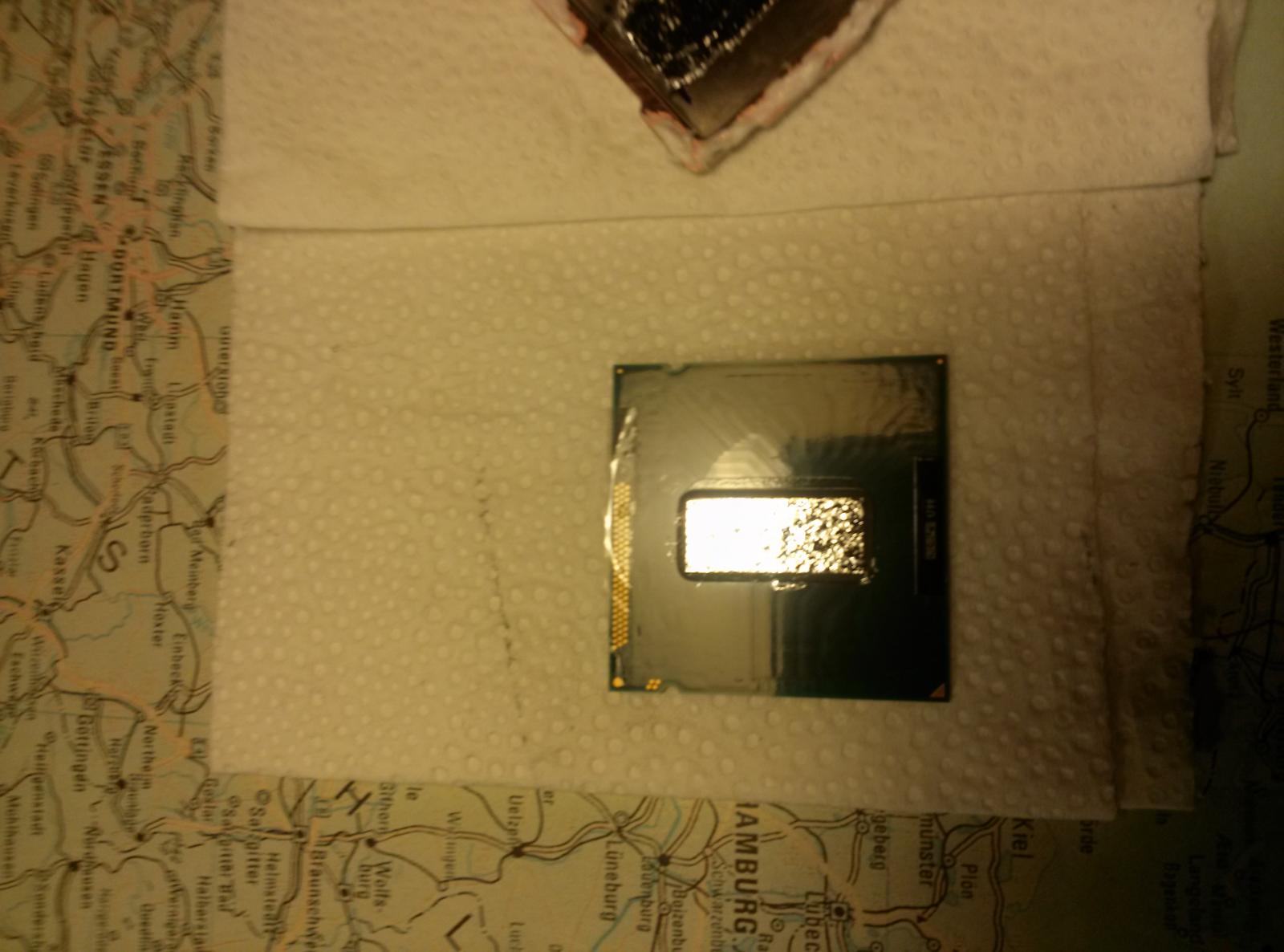

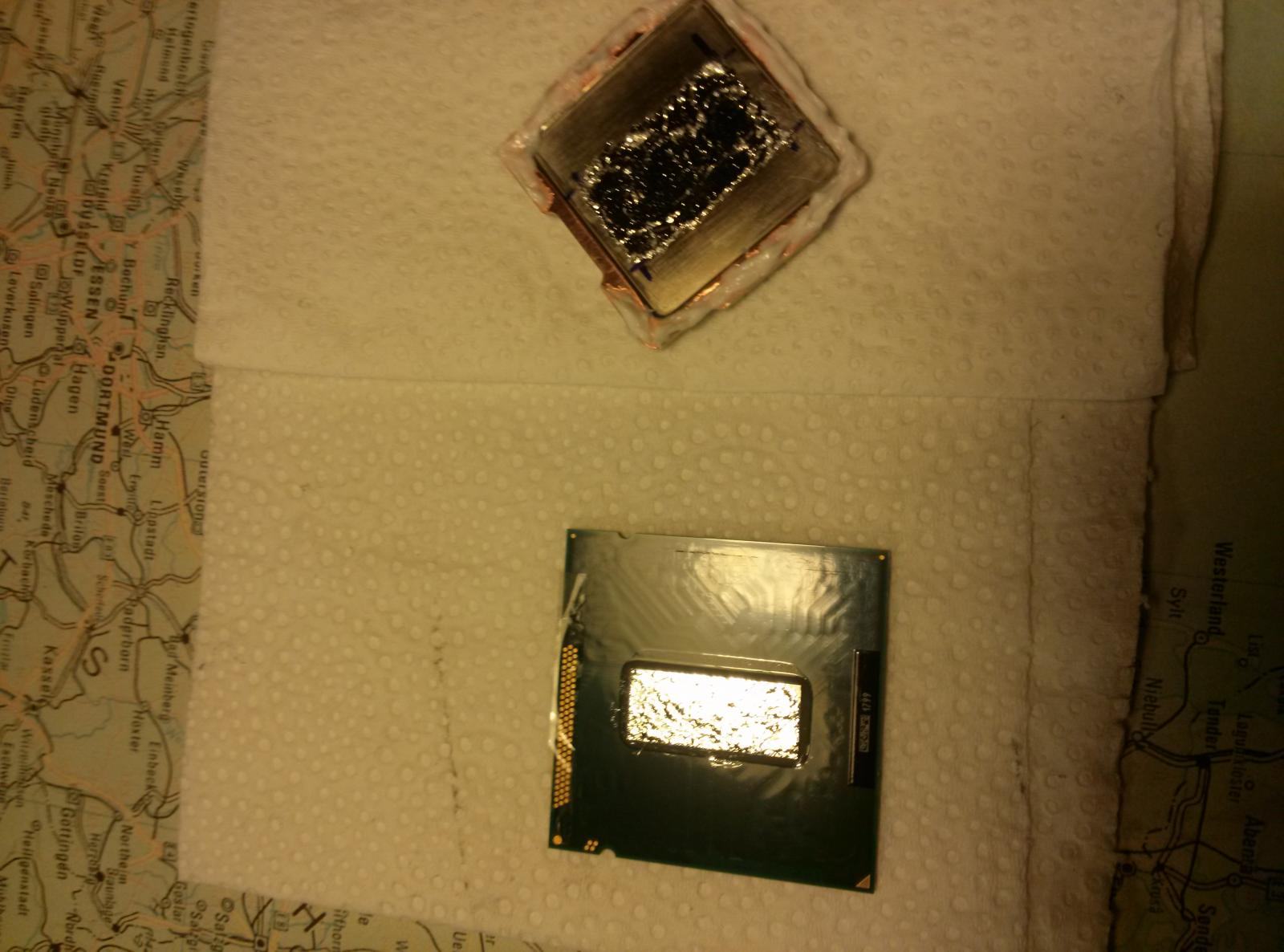

LM Auftrag Phobya 3 Teilstriche (war zuerst wie auf Photos weniger, hab aber noch leicht in der Mitte jeweils nachgelegt).

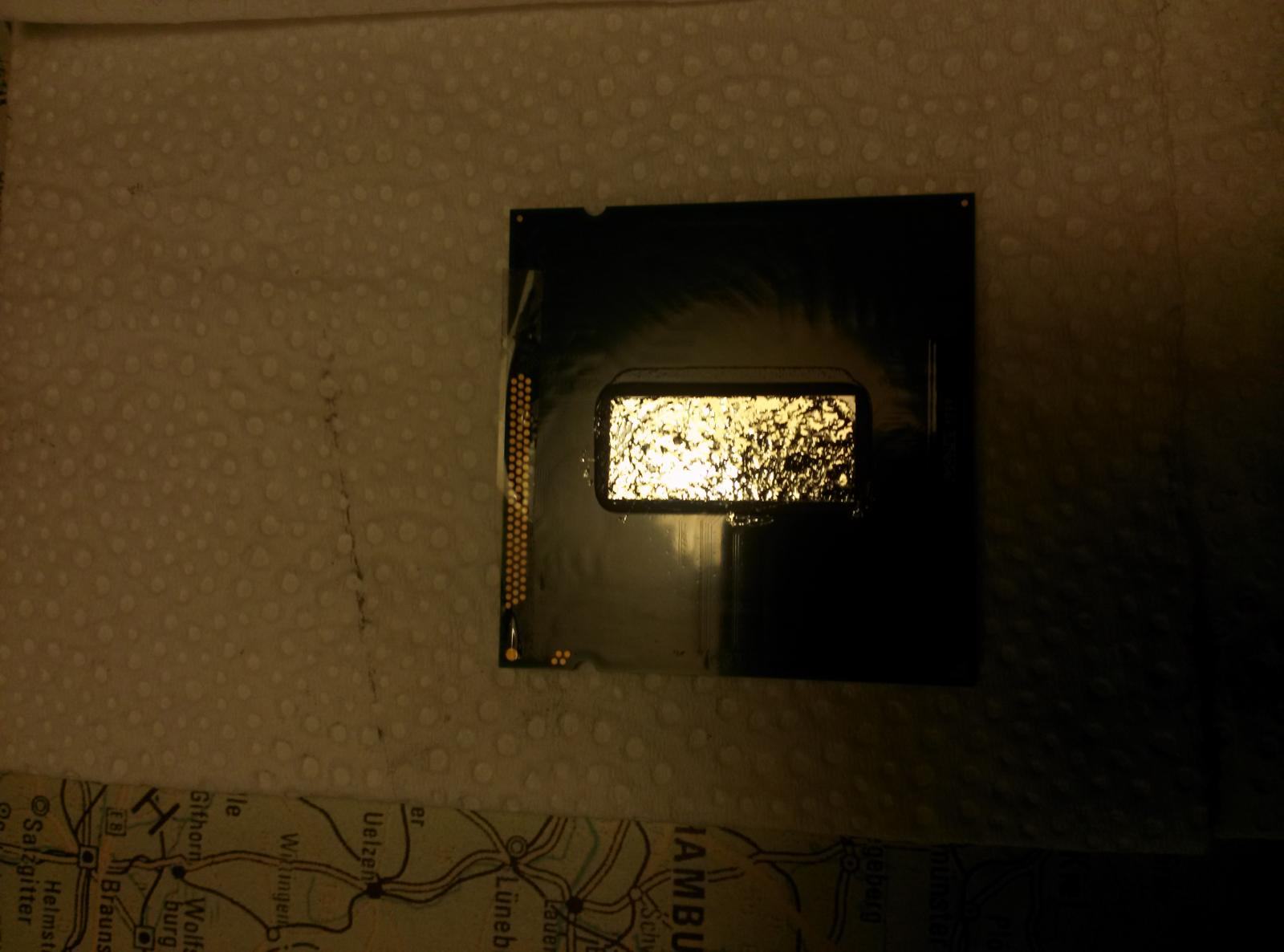

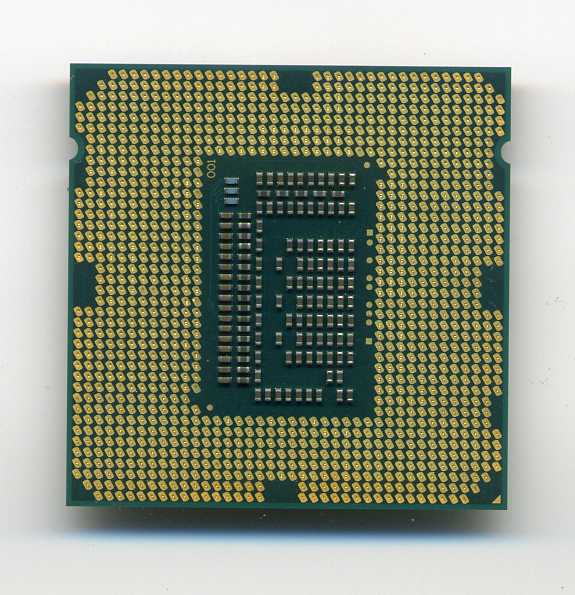

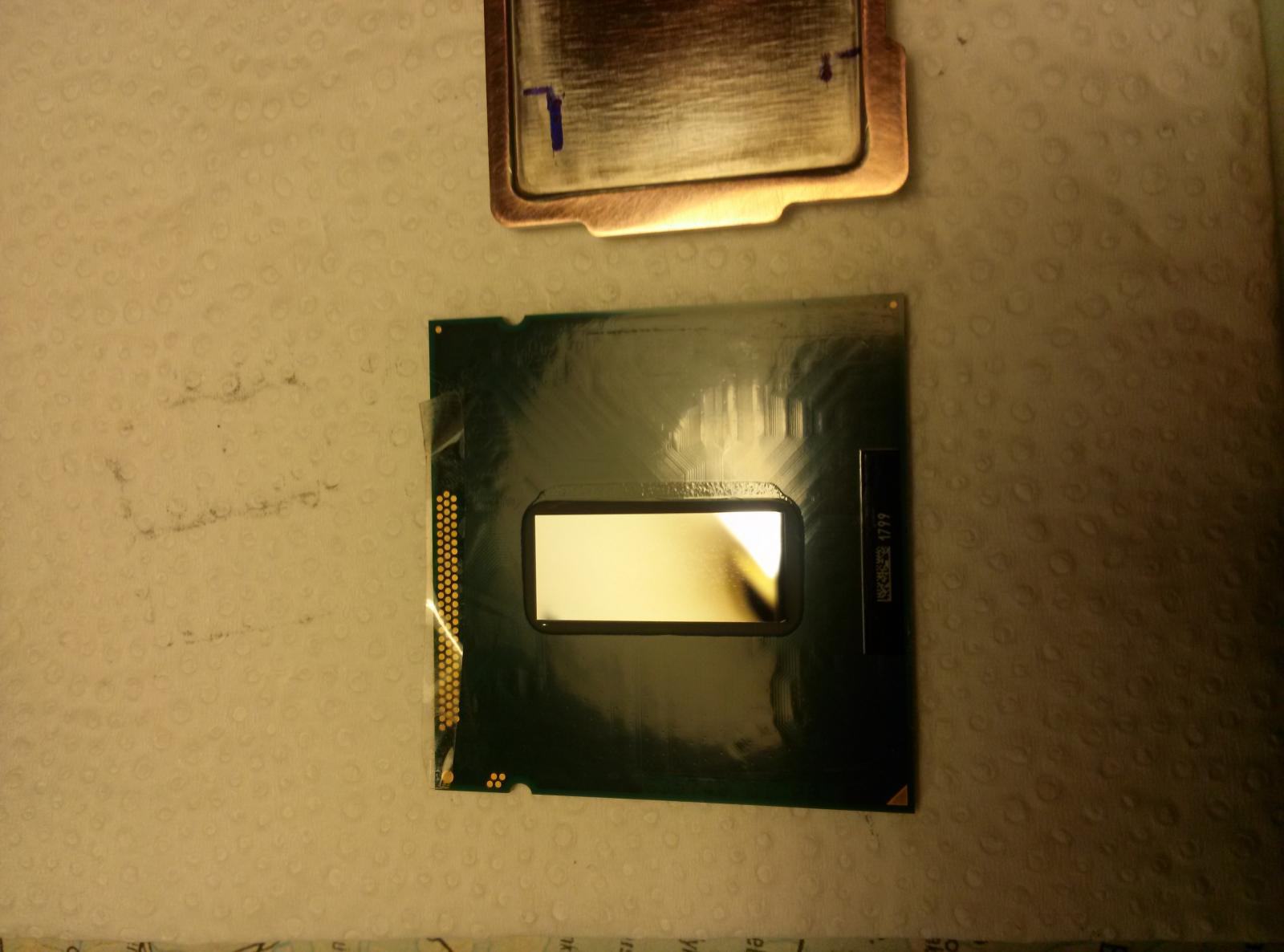

die Unterseite:


hab lange überlegt, was zum Wiederankleben zu verwenden ist.
Hab probiert, das rote HighTemp Silikon klebte nicht gut, Karosseriemasse ging einfach wieder ab, Pattex für Schuhe bleibt eleastisch und klebt gut, aber von der Chipkarte (Probestück auf Metallbox ) ging ein Teil
der Beschriftung und der Umhüllung mit ab beim runterschieben nach dem Trocknen, also auch nix.

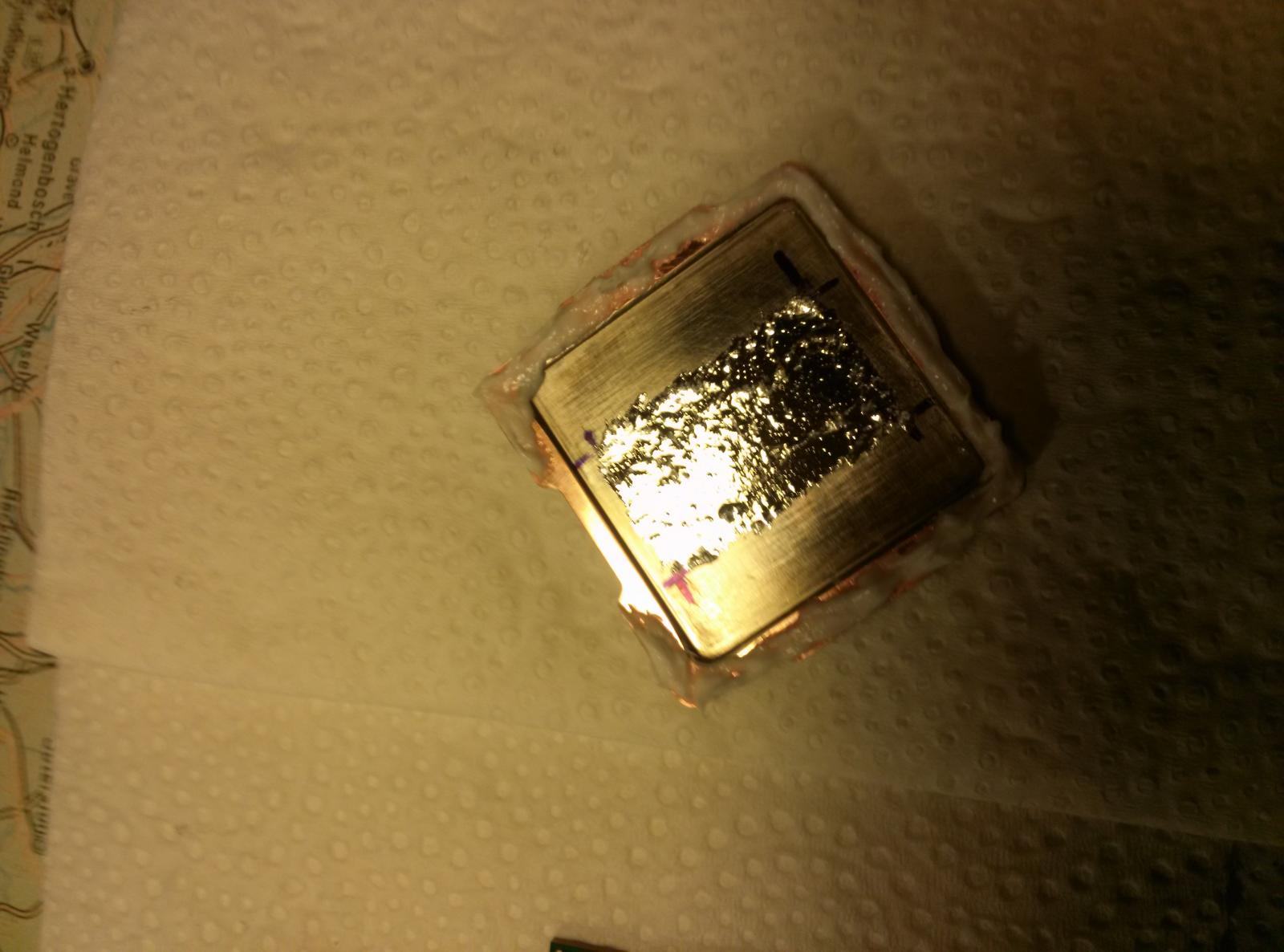

Bin dann zum Pattex Badesilicon white, weil es wesentlich weniger stinkt, gut und flexibel klebt und auch 120C aushällt, mehr hat es an den Seitenflächen des HS bzw. der Platine nie.

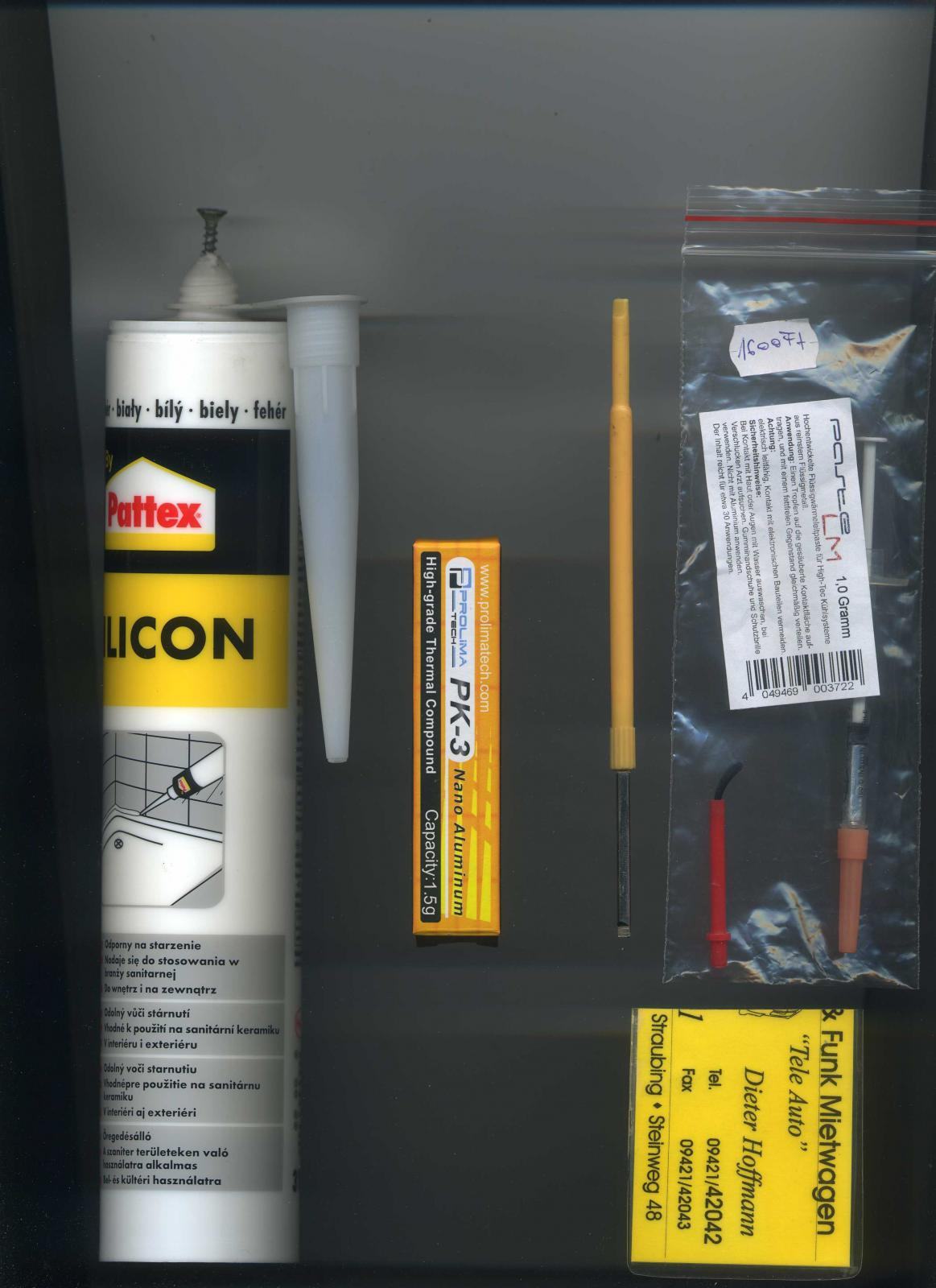

die Utensilien:


Screens folgen noch, will aber bis morgen abend warten zumindest, da ich nicht nochmal runterreißen will, mir reichts erstmal, insgesamt 8 Versuche mit allen möglichen Pasten, jetzt endlich LM drunter.



[fortunes]

Habe heute den i3-4130 für den HTPC geköpft. Wollte ihn noch leiser haben, weil er in einem Chieftech BT-02B-U3 bei ~40°C im IDLE rumdümpelt. Habe ihm nur den boxed Kühler vom 3570K spendiert, der hat immerhin einen Kupferkern.

Nun hat er MX-4 unter der Haube. Hatte keine LM mehr da und die MX-4 muss erstmal reichen. Wenn die Temps wieder schlechter werden, wird er noch'mal geöffnet.

Jetzt sind die Temps von ~40°C im IDLE runter auf ~30°C. Das ist mal 'ne Ansage. "Load" gibt's nicht wirklich, ist nur als HTPC gedacht.



[Wernersen]

Sieht gut aus Gerhard



[aerotracks]

Jap, saubäre Arbeit



[obarok_9]

Danke Jungs, das schafft Vertrauen dann bei den nächsten CPUs!

Wollte ja baldigst auf Skylake, wobei da wird's dann happiger mit der vice only Methode, wenn sich da das PCB biegt, kummt bestimmt die Frage auf, weiter oder lieber nicht.
Hab mir Hartplastikteile für den Schraubstock zurecht gemacht, wo auf der einen Seite das PCB in einem Spalt fest ruht und während des Zudrehens nicht abhauen kann, die andere Seite ebenfalls das Plastik,
welches den HS vollkommen unbeschadet läßt.



[MOB²]

Welche soll ich denn nehmen für die Kondensatoren?

Da sind 9 stück zur Auswahl wäre leichter wenn man einfach das EINE eingeben würde anstatt nur eine Internetseite mit 9 verschiedenen Isolierungen für die Kondensatoren.



[Wernersen]

Eine elektrisch nicht leitende und am besten kapazitiv unbedenkliche WLP.
Diese z.B. Shin-Etsu MicroSi G7762-0.5g Wärmeleitpaste für Servertechnik 0,5g



[Flayer]

Ich habe kleber vom Modelbau drüber gepinselt....Ist ja direkt nen Pinsel dabei, und gab keineProbleme...obwohl ich mir von Wernersen auch extra die WLP gekauft habe, war mir die Sache mit dem Kleber einfacher
Aber beides geht wunderbar.



[the_patchelor]

Welche soll ich denn nehmen für die Kondensatoren?

Da sind 9 stück zur Auswahl wäre leichter wenn man einfach das EINE eingeben würde anstatt nur eine Internetseite mit 9 verschiedenen Isolierungen für die Kondensatoren.

hab mir jetzt "CW 3300 C, Acrylisolierlack im Stiftspender" bestellt und teste mal. es geht aber sicher auch Nagellack oder Modellbaukleber und mit Aceton gehts wieder ab.



[obarok_9]

mit Aceton wäre ich auf dem PCB vorsichtig, bei meinem Chipkartentest auf Metallbox hats mir die Folie drauf samt Lack abgezogen als ich Pattex Schuhkleber flexibel, welcher Acetonhaltig ist, verwandt......

Siliconentferner von Mipa macht Alles sauber weg und nix wird angegriffen, verwende überall dort jetzt nix Anderes mehr! ;-)



[der8auer]

Ich habe meine CPUs schon oft in Aceton gebadet, um sie zu säubern. Da hat sich (bis auf die Klebereste) nichts abgelöst.



[Stullen Andi]

Aceton löst Kunststoffe und Lacke. Geht schon in Ordnung zum reinigen, darfst es nur nicht mit übertreiben, dann lösen sich eben Folien und Beschriftungen xD

Broadwell unter der Kappe und der Skylake 6600k von KevinKuesken. Temp Unterschied wird er später von Zuhause posten.

SMD Bauteile auf dem BDW PCB habe ich mit Kapton Band abgeklebt.



[obarok_9]

Jawohl, sehr saubere Arbeit! Condactonaut?

mit was wurde jeweils der HS wieder verklebt?
ich werde mich mal jetzt nach Polyurethan-Kleber umsehen.....



[Stullen Andi]

Hatte gestern noch gelesen das Du ne Handvoll Kleber probiert hattest Heute ist hier Feiertag, also kein Felgenkleber zu kriegen. Deswegen Spreader mit UHU HT Silikon aufgeklebt, davon hatte ich noch ne Tube. 30min bei 80° in den Backofen und die CPU kann direkt wieder montiert werden (Auf Wunsch von Kevin in den Ofen gelegt, ich hätte einfach gewartet)

Unterm Deckel ist die Phobya LM, die wird auch erstmal aufgebraucht außer jemand hat mal den Wunsch mit der Conductonaut oder wie die geschrieben wird.

Würth Kleben und Dichten dürftest eigentlich überall kriegen.



[the_patchelor]

Aceton löst Kunststoffe und Lacke. Geht schon in Ordnung zum reinigen, darfst es nur nicht mit übertreiben, dann lösen sich eben Folien und Beschriftungen xD

Broadwell unter der Kappe und der Skylake 6600k von KevinKuesken. Temp Unterschied wird er später von Zuhause posten.

SMD Bauteile auf dem BDW PCB habe ich mit Kapton Band abgeklebt.

Sauber! hattest du den IHS vorm einpinseln passend abgeklebt? Ich sehe sehr saubere Kanten wenn ja, mit was?



[Stullen Andi]

Hab mir ne Maske aus Kapton Band gefertigt weil ich beim Broadwell die Trennung der beiden DIEs auch haben wollte. War aber nicht nötig wie sich später herausstellte. Die Maße vom Die hab ich mit nem Messschieber auf den Spreader übertragen. An der Linie mit nem durchgeschnittenen QTip herstreichen und es wird auch ne saubere Kante. Ruhige Hand, mehr brauchste nicht dafür.



[eagle*23*]

Bekommst die LM und Co gesponsort oder wie kannst das umsonst machen ?



[Stullen Andi]

Na umsonst ja sowieso nicht, wenn kostenlos Und das auch nur ohne LM und Co, eben free delidding, nix mehr. Versand übernehme ich auch nicht



[eagle*23*]

Ahso dann machen wir das ja alle kostenlos



[Stullen Andi]

Keine Ahnung ob Du kostenlos nur die Rübe runternimmst, ich machs Ich überlass sogar das saubermachen dem Besitzer Gibt doch genügend die wollen selbst LM auftragen und verkleben aber haben Angst die Klinge anzusetzen oder scheuen die 90€ fürs Tool.



[HW-Mann]

So wie ich. Mittwoch hast Post andi. Bin wieder einigermaßen fit.



[Dragon AMD]

So wie ich. Mittwoch hast Post andi. Bin wieder einigermaßen fit.

Mich kann man auch zum köpfen anschreiben hab auch nen delid.



[HW-Mann]

Keine Sorge, wird nicht die letzte geköpfte CPU sein.



[obarok_9]

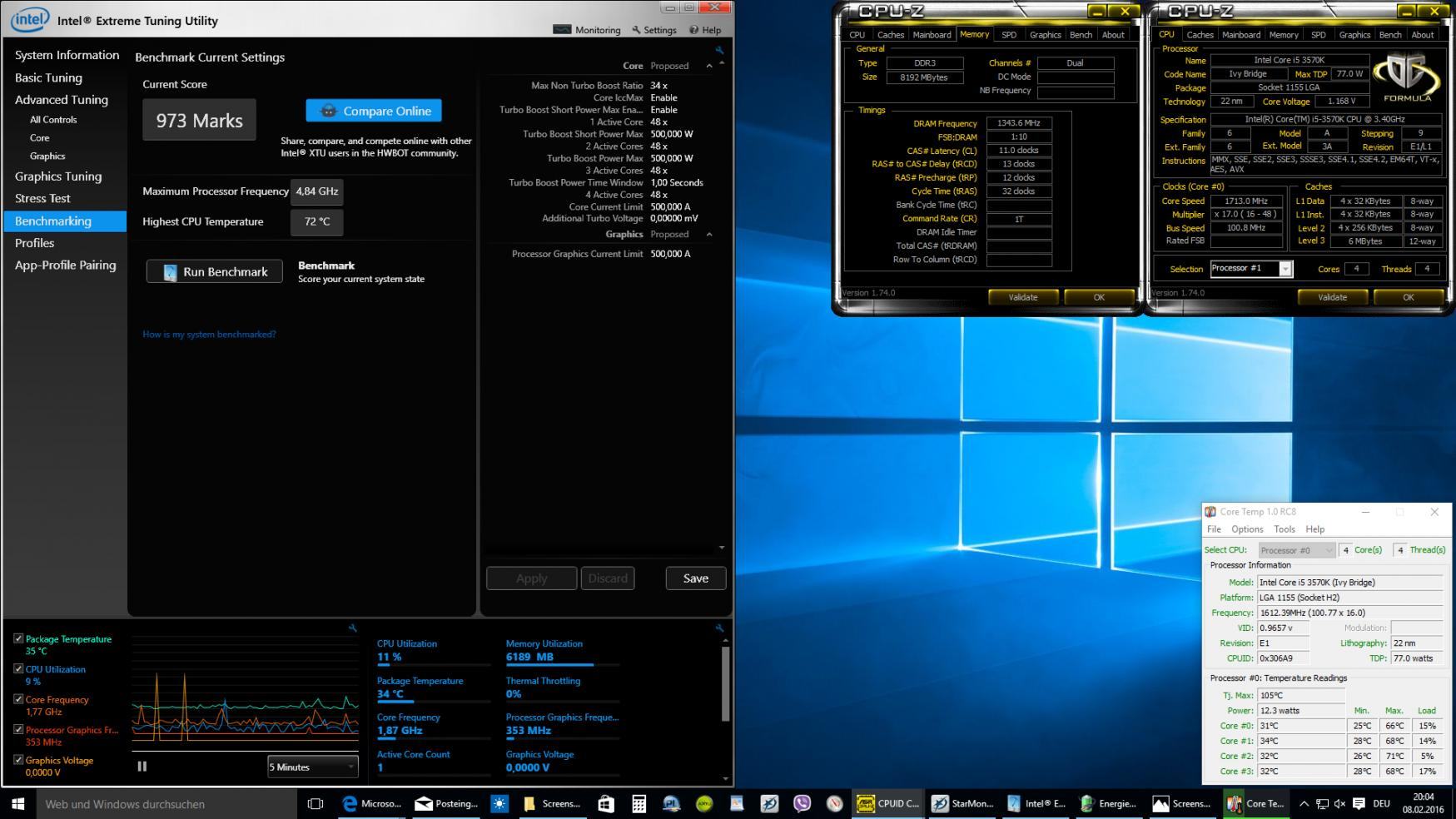

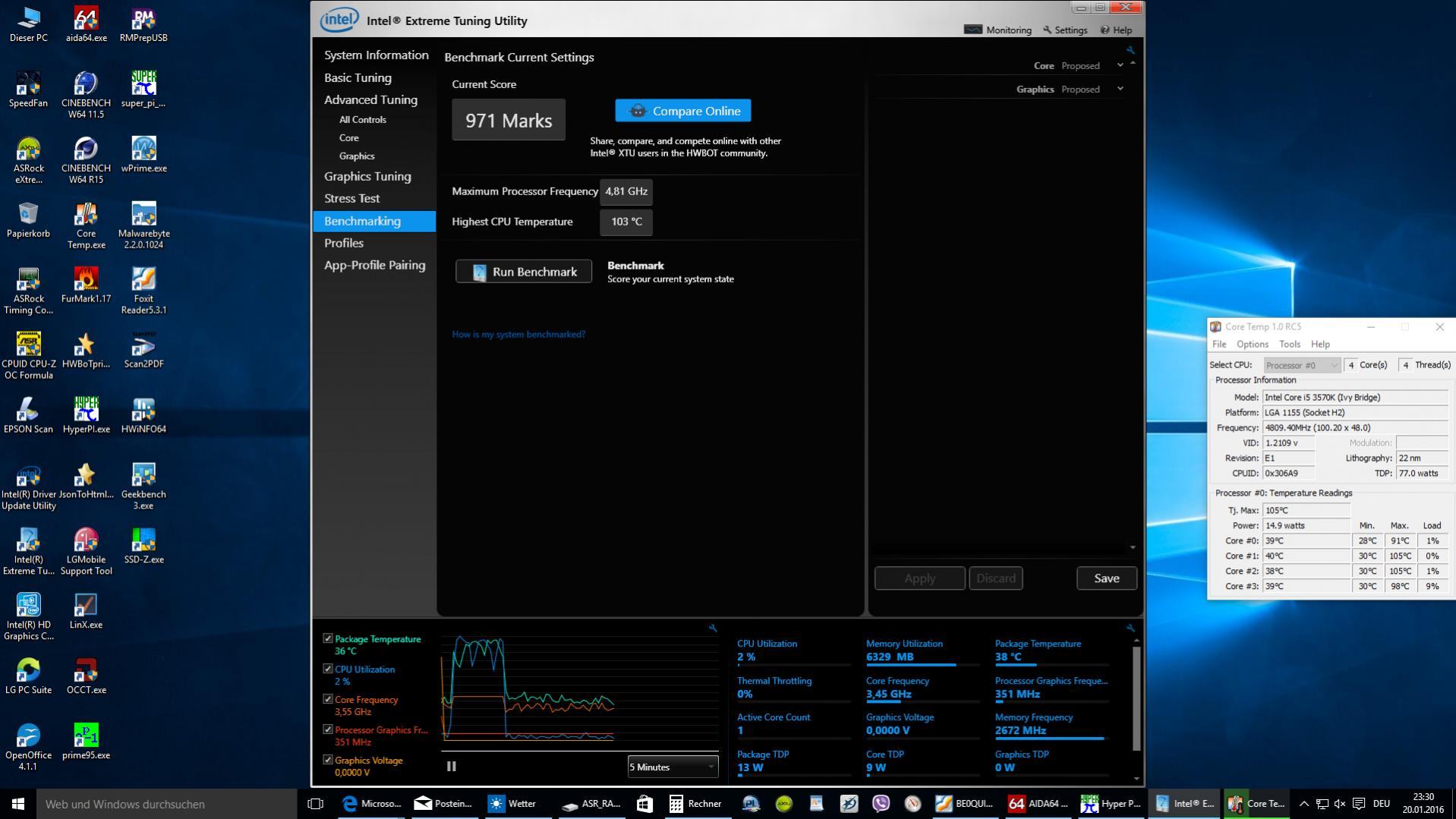

Intel TIM + Noktua vs. Phobya LM + PK-3

was ein gewaltiger Temp-Unterschied, beides bei 20C RT und sogar höherer Takt nun

nur der Core #2 nervt und hier bekomme ich wahrscheinlich Probleme bei noch höherem Takt, kann man aber wahrscheinlich den Teufel gegen tun.....
