[News] Kantiges Mini-ITX-Gehäuse Cooltek W1 im Test

[TopAce888]

Die Begeisterung hier kann ich so nicht teilen. Ich hatte das Gehäuse auch vor kurzem auf dem Tisch. Aber nach dem die Temperaturen aus dem Ruder gelaufen sind (über 80°C bei der CPU; i7 4770k @ 4,2 GHz), bleibe ich dann doch lieber beim Arc Mini R2, da habe ich fast 20°C bessere Temperaturen. Und zu dem Zeitpunkt war in dem W1 auch noch keine Grafikkarte eingebaut. Außerdem ist es total dämlich, dass der Powerschalter und die USB-Anschlüsse seitlich unten sind. Ich habe mich lange auf das Gehäuse gefreut und dachte, das wäre das ideale Gehäuse für mich, aber das wohl nichts.



[Maverickpx200]

@BamiGorengo

Bei meinem 2ten Gehäuse war es so das die Front nach rechts unten hing und diese auch noch in sich verdreht war, dazu kam das der Deckel deutlich über die Seitenteile heraus steht und da ich direkt auf diese Ecke geschaut habe, hat mich das Optisch echt extrem gestört. Ich bin da vielleicht pingelig würde der eine oder andere sagen, aber in meinem Beruf wird oft auf 1/100mm gearbeitet und da hast du irgendwann ein Auge dafür ob etwas gerade oder schief sitzt.

Ich bezweifele das du in einem Case dieser Größe einen kpl. passiv gekühlten Gaming Rechner aufgebaut bekommst. Vielleicht schreibst du einfach mal was du einbauen möchtest, dann kann man eher abschätzen ob das klappt. Die Caselüfter würde ich drin lassen und auf langsamer Stufe laufen lassen, dafür ist die Lüftersteuerung ja da, den ohne Luftbewegung wirst du nichts passiv kühlen können.

Wenn du auf das optische Laufwerk verzichten kannst bekommst du einen 240er Slim Radi unter den Deckel geschraubt, dafür hast du knapp 60mm Platz über dem Festplattenkäfig, ein 280er Radiator wird nicht passen, da der Wasserkasten zu ausladend wird, ins Heck kannst du noch
einen 140er Single Radi anschrauben, wenn du den Aussen dran hängst passt da auch ein Monster Radi dran.

Bei mir wird wohl ein 140er quer unterm Deckel werden, allerdings auch nur CPU only, eine Aquastream XT passt zusammen mit einer Festplatte prima in den Festplattenkäfig, AGB muss ich noch schauen wo der hin kommt, evtl. von aussen.

Kaufberatung für eine Graka solltest du hier im Lixx genug bekommen, hängt ja auch davon ab was du machen/spielen willst.

@dertdevil1975

Im Deckel ist auch noch platz für 2 140er Lüfter, 4x140er in so einem kleinen Gehäuse ist schon mehr als ordentlich.

@TopAce888

Was hast du für einen Kühler verwendet? Bei mir hat es schon viel gebracht die Ansaugrichtung zu ändern, von hinten nach vorne waren glatt 20° unterschied mit nem passiven Macho HR02.



[TopAce888]

Ich hatte einen Megahalems mit 2 120er SilentWings von vorne nach hinten.



[BamiGorengo]

@Maverickpx20

Och ich bin auch sehr Pingelig ^^
Dann habe ich echt glück das das bei meinem Case alles grade ist

Mal so eine allgemeine Frage... Brummen diese WaKü Sets? oder geben die IRGENDWELCHE anderen Geräusche von sich? ( Abgesehen vom Lüfter )
Wenn ja kommt so eine WaKü sowieso nicht mehr in Frage für mich :P

Und welche würde denn nun genau da am besten rein passen in das Gehäuse?
Hab jetzt keine wirkliche Vorstellung davon was ein "240er Slim Radi" genau ist



[Maverickpx200]

@TopAce888

Gut möglich das das ändern der Ansaugrichtung bei dir auch geholfen hätte, der Festplattenkäfig bremst den Luftstrom wohl zu stark, das hätte man wirklich besser lösen können.

@BamiGorengo

Es kann passieren das die Pumpen Geräusche und Vibrationen von sich geben, ich habe damals meine Corsair H100 mittels eines umgebauten Zalman Fanmate runtergeregelt und konnte damit die Geräusche eliminieren.

Hier mal ein Beispiel für einen Slim Radiator.
Aquatuning - Der Wasserkühlung Vollsortimenter - Alphacool NexXxoS ST30 Full Copper 240mm Alphacool NexXxoS ST30 Full Copper 240mm 35265

Hier mal ein Beispiel für eine Kompakt Wakü.
Corsair Hydro Series H100i

Die H100i ist allerdings CPU only, würde aber laut Cooltek ins Gehäuse passen.

Du musst dir aber im klaren sein das der umsatieg auf Wakü selten preiswert ist und dein Wunsch nach einem passiven PC besser mit einem Geräumigen Gehäuse zu realisieren ist.
Alternativ gibt es noch Gehäuse die für den passiven Betrieb ausgelegt sind indem sie das Gehäuse selbst als Kühlkörper nutzen, da wird dann aber oft mit der Graka schwierig und meist auch teuer (300€ +)



[BamiGorengo]

Super, danke für die ausführlichen Informationen! =)

Also hast du den Hydro Series H100 Tatsächlich komplett lautlos bekommen? ( Abgesehen von den 2 Lüftern auf den Radiatoren die kaum hörbar sein werden auf minimaler dreh zahl )
Wenn ja würde ich evtl meinen vorgestern bestellten Thermalright HR-22 Passiv Kühler zurück schicken und den H100 bestellen. ( habe auch einen Lüfter mit halter klemmen dazu bestellt, falls der HR-22 im Passiv Betrieb nicht genug kühlt )
Wenn überhaupt dann würde ich ein Set nehmen da ich mich absolut 0 auskenne mit WaKü´s
Gekühlt werden soll ein i5 3570k



[dirtdevil1975]

Hat hier den schon jemand den Festplattenkäfig ausgebaut ? Mit wie vielen Nieten ist der Fest ? Ist das Gehäuse nach Ausbau noch stabil ?



[Maverickpx200]

@BamiGorengo

Um deinen 3570 zu kühlen müssen die Lüfter der H100 so hoch drehen das du sie hören wirst, es wird nicht kpl. passiv gehen, ausser mit einer externen Wasserkühlung ala Zalman Reserator, aber selbst dann wird die Grafikkarte alles übertönen.

Der HR22 ist ok, aber ohne Lüfter wird auch der nicht funzen.

Um das nochmal klar zu stellen das Gehäuse ist nicht für den Vollpassiven Betrieb eines 3570k + Grafikkarte geeignet, du wirst nicht um Lüfter herrum kommen.

@dirtdevil1975

TA550 hat seinen Käfig ausgebaut, siehe Seite 3 im Thread, das Gehäuse bleibt Stabil, allerdings kommst du schlecht an die Nieten ran.



[Hardcoregamer92]

Hat denn jetzt jemand Bilder mit ausgebautem Festplatten Käfig?

Müsste einiges unterbringen :

Aquaero 5 LT (Ist mit Wasserkühlung)
Laing DDC
Swiftech Micro res (später vll nen Aqualis)

Z87i-Pro mit i7-4770k + wassergekühlte "highend" Graka
1-2 SSD's NT steht nochnicht fest.

Das Window ist wirklich... naja , hab nur keine Erfahrung mit Selbsteinbau von Plexiglaßscheiben(Blechbearbeitung weniger das Problem).

Jemand ne Idee?



[Maverickpx200]

Der Aquero 5 lt passt prima links neben das Netzteil, Bilder davon habe ich ein paar Beiträge vorher geposted.

In den Festplattenkäfig passt prima eine Aquastream XT inkl. eine Festplatte, da sollte die DDC auch passen.

Wegen dem Window schreib mal TA550 an der hat das Gehäuse auch und ne Firma die in der Lage ist Ausschnitte für Fenster zu fertigen.

Bei mir wirds ein externer Radi.



[NoNameNewbie]

Hat hier den schon jemand den Festplattenkäfig ausgebaut ? Mit wie vielen Nieten ist der Fest ? Ist das Gehäuse nach Ausbau noch stabil ?

Moin,

ich habe den Festplattenkäfig rausgeworfen.
Er ist mit 6 Nieten unten befestigt und nochmal 2 an den Seiten.
Das Gehäuse ist nach dem Ausbau noch genau so stabil wie vorher (die Midplate ist eh etwas "schwach" auf der Brust). Das einzige Problem was du bekommen wirst ist halt das du dir eine andere
Halterung für das ODD bauen musst.

Ich poste gleich mal Bilder wie es jetzt bei mir aussieht.

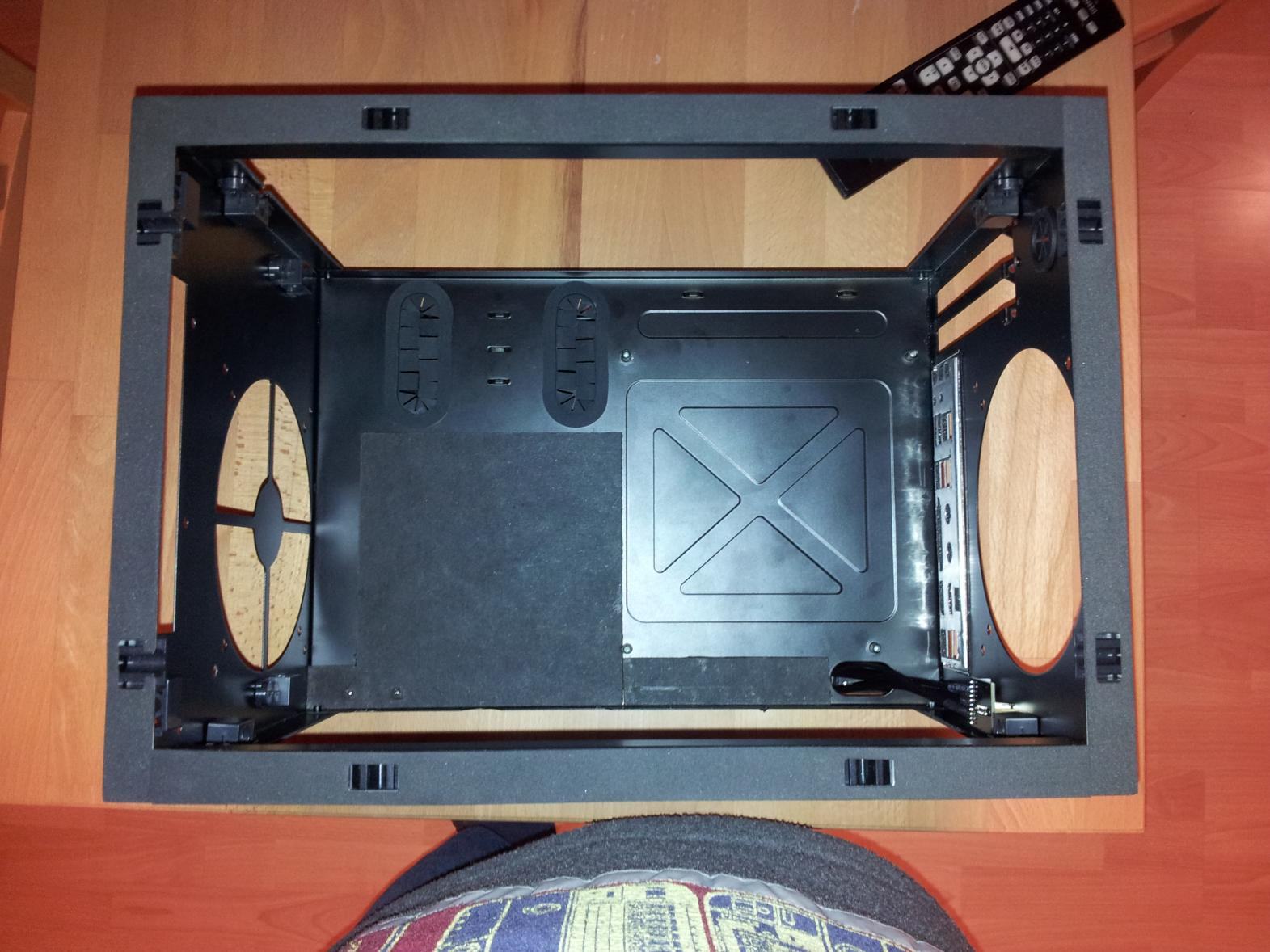

EDIT: so, pics or it didn't happen



[Hardcoregamer92]

Der Aquero 5 lt passt prima links neben das Netzteil, Bilder davon habe ich ein paar Beiträge vorher geposted.

In den Festplattenkäfig passt prima eine Aquastream XT inkl. eine Festplatte, da sollte die DDC auch passen.

Wegen dem Window schreib mal TA550 an der hat das Gehäuse auch und ne Firma die in der Lage ist Ausschnitte für Fenster zu fertigen.

Bei mir wirds ein externer Radi.

Radiator wird bei mir auch extern.
Den Käfig würde ich trotzdem gerne entfernen, passt optisch nicht so schön ins Bild und diesmal wollt ich das alles ordentlich machen(meine letzten 3 Rechner waren nur provisorisch zusammen geschustert).

ODD Halterung bauen ist auch kein Problem, wobei ich wahrscheinlich keines verbauen werde.

Aquaero neben das NT wird vll schwierig zu verschlauchen oder?

und Danke für den Tipp wegen dem Fenster, werde ihn gleich mal anschreiben.

Wenn ich nen Auschnitt für die Fenster habe, wie mach ich das dann am Besten mit der Scheibe?



[Maverickpx200]

Die Scheiben kann er auch anfertigen.

Hast du deinen Aquero Wasser gekühlt? Dann wirds kompliziert.

Sieht gut aus ohne Käfig, vielleicht nehme ich meinen auch raus, will mir evtl ne Midplatte aus Plexiglas bauen.



[Hardcoregamer92]

Ja habe ich, dachte bevor ich 10 euro für den Passiv Kühler ausgebe, zahl ich lieber 20 für den Wasserkühler.

Weiß auch nicht ob ich den überhaupt Kühlen muss, auf meiner Laing steht 10W und die wird ja noch gedrosselt.

Wie ist das eig mit der Netzteil Länge? wielang darf das werden bevor ich irgendwie eingeschränkt werde?



[Maverickpx200]

1,65 A pro Kanal können ungekühlt geregelt werden das entspricht bei 12V 20watt Leistung, den Kühler kannst du dir also sparen.

Ich habe ein 20cm Netzteil und muss dafür auf einen 2,5" Festplattenhalter verzichten, ansonsten gibts keine Einschränkungen bei der länge.



[Hardcoregamer92]

SSD's kann man ja zur not stapeln

Das geplante Darkpower Pro 10 hat 19cm.

Seh ich das eig grade richtig ,dass das Gehäuse schon recht groß ist?



[BamiGorengo]

Also Ich habe meinen jetzt zusammen gebaut... Der HR22 Passt rein wenn man ihn falsch rum drauf packt ( gerade so... )
Ich werde den HR22 wieder raus nehmen ( auch wenn die Kühlleistung unglaublich ist vom HR22 ) und mir einen kleineren Kühler kaufen... evtl den Macho ( glaube jedenfalls das der kleiner ist ).

Irgendwie steht auch das Gehäuse unter Spannung. Habe absolut keine Ahnung wieso... War beim Letzten Case auch schon so...
Ich kaufe einfach auf gut glück mal ein neues Netzteil und hoffe das sich dadurch das Problem behebt.

Nachtrag.: Habe eben gemerkt das auch das Metall Gehäuse meiner Externen Festplatte unter Spannung steht...

Und der 140x160x26.5mm Thermalright TY 147 Lüfter ist ja nicht so dolle...
Wenn man den nicht auf maximaler Drehzahl laufen lässt, hört er manchmal einfach auf zu drehen und versucht dann alle 2 sek an zu laufen ( schafft es aber wohl nicht )
Abgesehen davon klackert er auch wenn er nicht auf maximaler Drehzahl läuft =/

Kann jemand einen besseren Lüfter empfehlen?



[Maverickpx200]

@Hardcoregamer

Ich habe das Dark Power Pro mit 850 Watt im Gehäuse, passt prima.

@Bamigorengo

Der HR02 passt genau so knapp, der Wechsel bringt dir Platzmässig nicht viel.

Lüfter kann ich dir die Noiseblocker Pk/Pl 2 Serie ans Herz legen laufen gut und haben nette Features wie die Entkopplung und die wechselbaren Lüfterkabel.



[BamiGorengo]

Danke für den Tipp! Die Noiseblocker Pk/Pl 2 Series werde ich definitiv Testen dem nächst =)
Wenn der HR02 fast genau so groß ist... Kannst du mir eine Alternative empfehlen? Ich mein der HR22 Passt zwar grade so aber...
Das nervt das alles bedeckt ist... Bis ich die ATX Stecker drin hatte... Fast 2 Stunden gebraucht für den zusammen bau -.-



[Maverickpx200]

Welches Board hast du ?



[dirtdevil1975]

@NoNameNewbie

Vielen Dank für die Info und Foto´s ;-)



[BamiGorengo]

Hab das P8Z77-I DELUXE

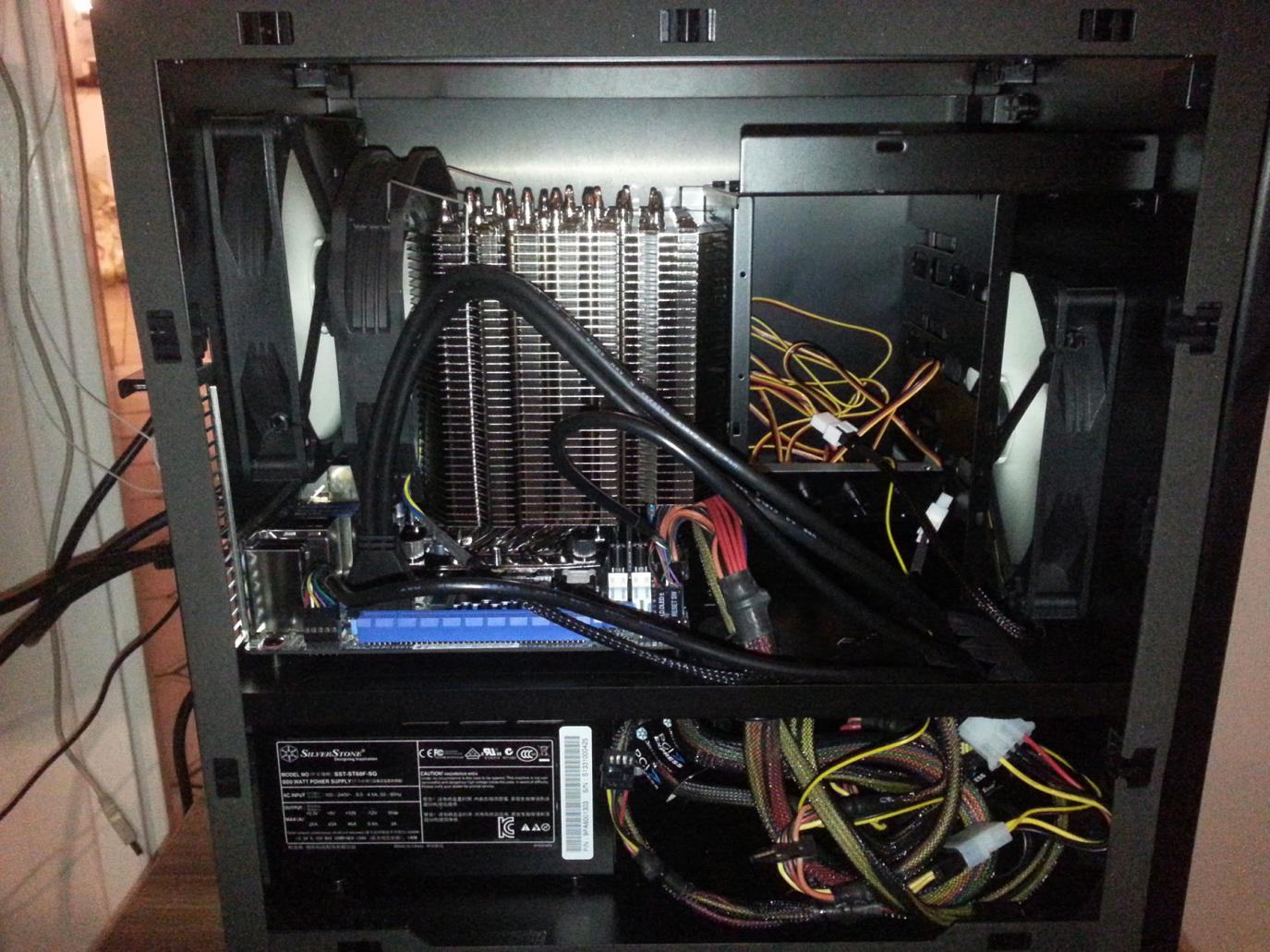

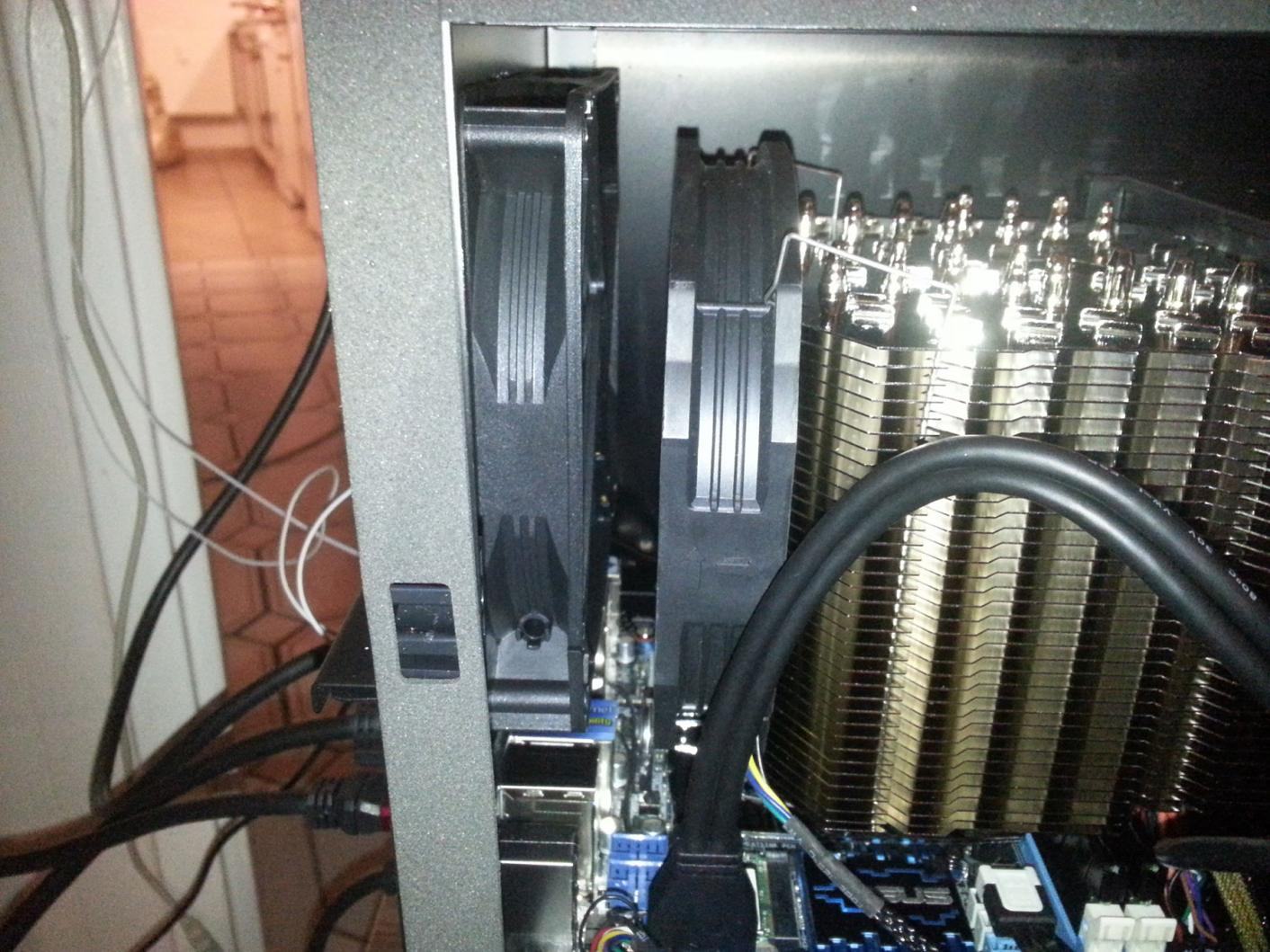

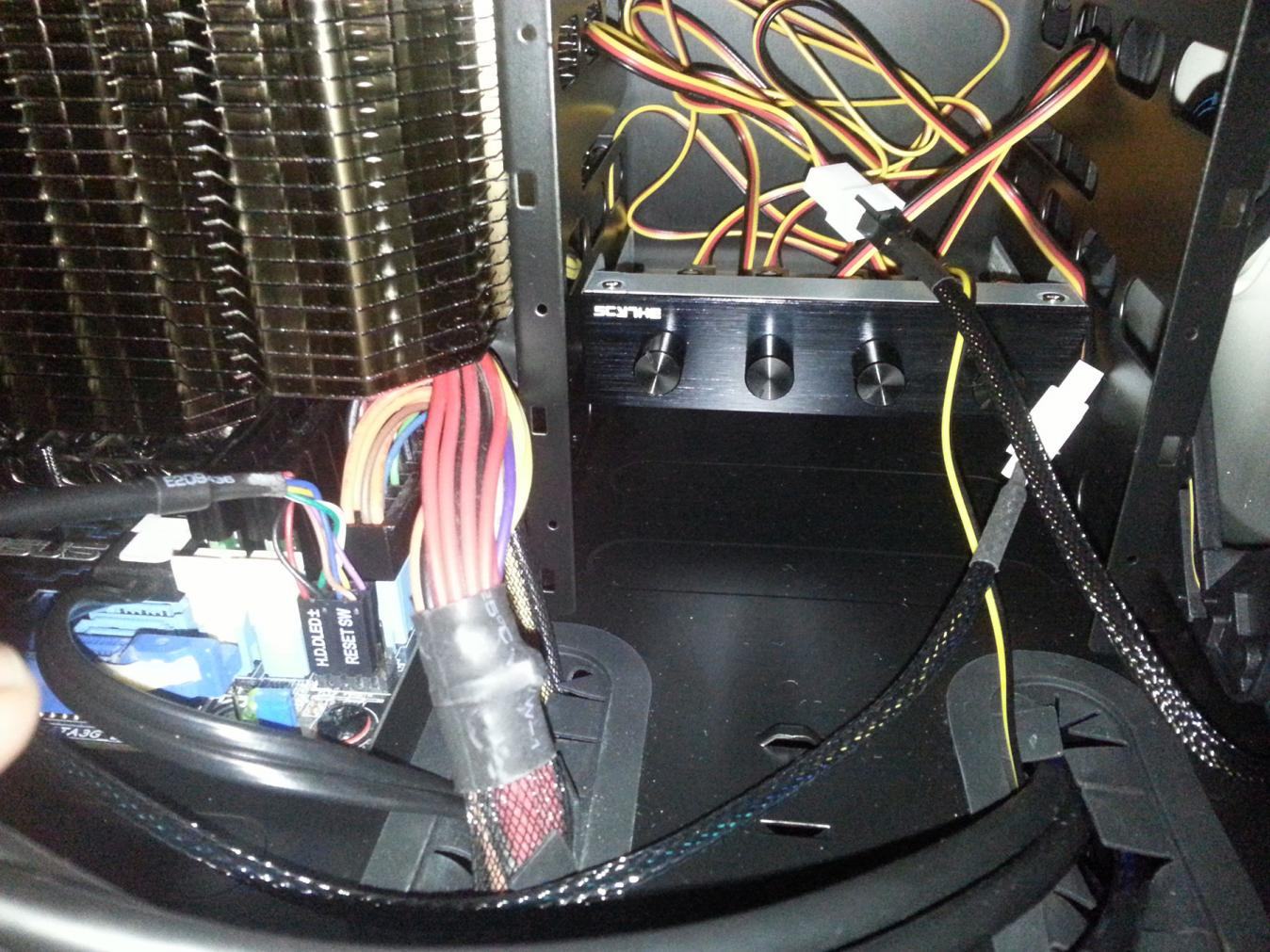

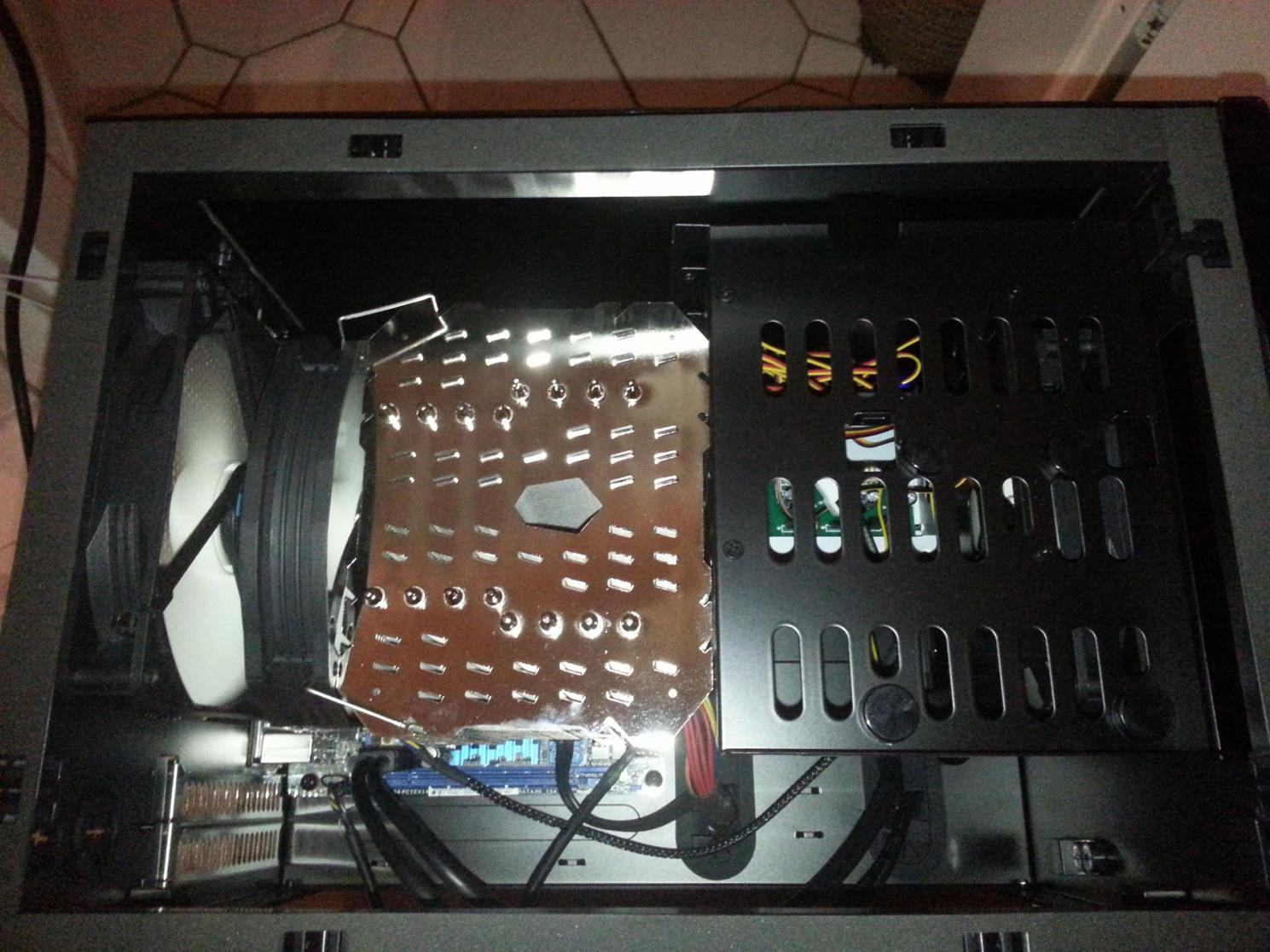

Hier mal ein Paar Fotos:


So nah wie der CPU Lüfter am Case Lüfter ist... kann ich doch den CPU Kühler ab machen oder? ich mein die sind ja echt 2cm von einander entfernt oO



[Maverickpx200]

Habe das gleiche Board, dreh den Kühler um 180°, lass den Lüfter weg und schraube den Gehäuselüfter von aussen an und du hast deine Platzprobleme gelöst, der Cpu Kühler wird dann vom Gehäuselüfter versorgt.

Setze morgen mal ein paar Fotos zur Verdeutlichung rein.



[BamiGorengo]

Danke dir aber... Der Case Lüfter wirklich außen? Ich mein... Dann hört man den doch noch mehr oder? ^^"
Und hatte das Gefühl das er HR22 nicht passt selbst wenn ich den Case Lüfter weg lasse.. hmm...
Hast du auch den HR22?

Vor allem wenn das Gitter ding da weg ist ( hinten am Case, das ding was ab fällt sobald man den Lüfter abschraubt ), kommt doch auch noch mehr Staub in das Case oder nicht?
Reicht dann die Kühlung auch aus?

Habe ja einen i5 3570k und will noch eine Passive Grafikkarte rein machen:
2048MB PowerColor Radeon R9 270 SCS3 Passiv PCIe 3.0 x16

Reichen dann wirklich die 2 Case Lüfter? ( Die 2 Lüfter Original Lüfter tausche ich ja noch gegen die die du mir empfohlen hast - Noiseblocker Pk/Pl 2 Serie )



[Maverickpx200]

Wenn du den Lüfter aussen anbringst wirst du dadurch auch nicht viel mehr hören, da er ja hinterm Gehäuse ist. Ich habe einen HR02 und keinen HR22 schau dir mal gleich die Bilder an, vielleicht erkennst du wie groß der unterschied ist.

Machen wir das ganze mal Schritt für Schritt.

1. Lüfter hinten von innen nach aussen setzen, dabei die Blasrichtung auf ins Gehäuse wechseln.

2. Filter und Lüftergitter vom Vorderen Lüfter auf den hinteren Schrauben, da das Originale ja nicht genutzt werden kann.

3. Lüfter Vo. Blasrichtung in Ausblasend ändern, dadurch ist auch nicht unbedingt ein Staubfilter mehr nötig.

4. CPU Kühler um 180° montiert anbringen, soweit das möglich ist.

5. 2 Zusätzliche Lüfter ausblasend in den Deckel Schrauben, so sollte auch die passive Grafikkarte genügend Luft bekommen.

Durch das ändern der Ansaugrichtung hat sich bei mir die CPU Temperatur um 20° gesenkt, da der Kühler direkt mit Frischluft versorgt wird, da der Festplattenkäfig nicht unbedingt Strömungsgünstig ist.

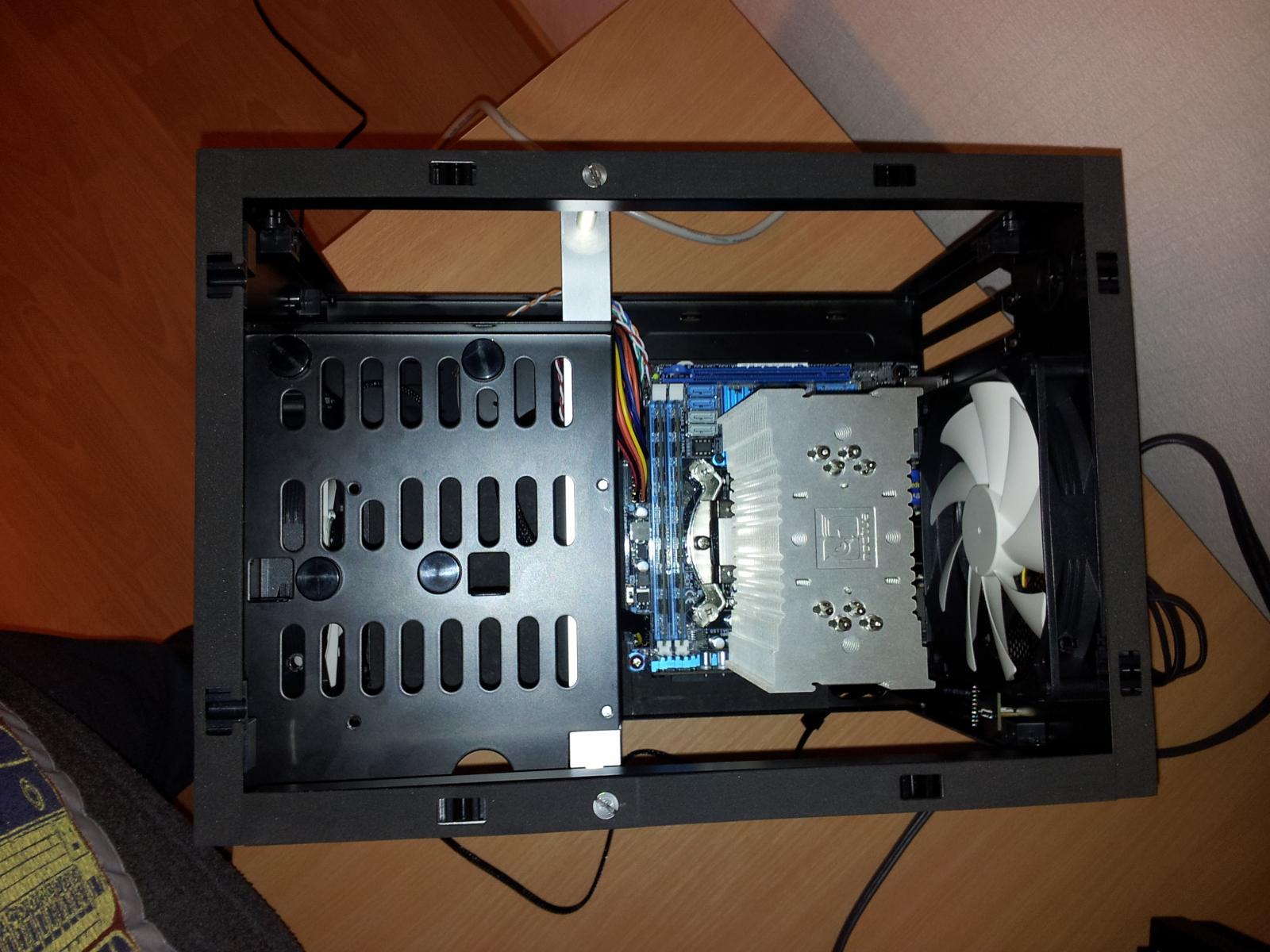

Hier noch mal 2 Bilder wie eine Aquastream XT im Gehäuse mit montierten Festplattenkäfig und einer Platte im Obersten Schacht sitzt. Die Pumpe steht auf einem SSD Einbaurahmen um die Entkopplung zu nutzen.



[BamiGorengo]

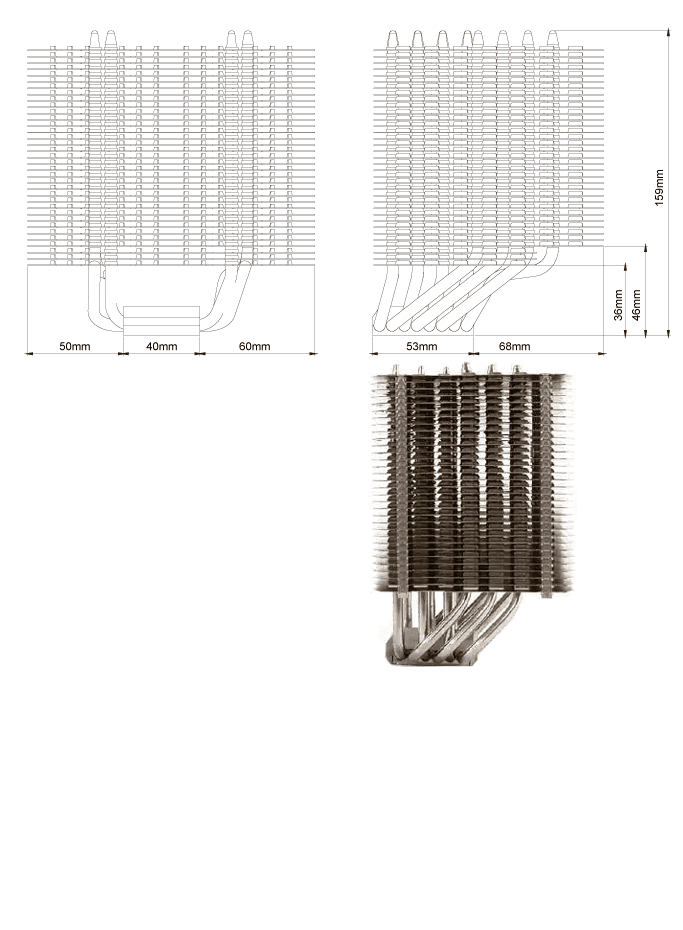

HR02 = 140 x 162 x 102 mm < Daten von Alaternate... Können nicht stimmen, Laut diesen Maßen müsste der HR22 ja eher rein gehen als der HR02
HR22 = 120 x 159 x 150 mm

Irgendwie seltsam.. scheint schon ein ganzes stück größer zu sein...
Habs Probiert aber bekomms mainboard dann nicht mehr rein =/ selbst wenn es rein gehen würde ( Habs daneben gehalten ), Kühler ist einfach zu groß =/
Geht nur so wie ichs gemacht hab =/

Hab die mal nebeneinander gelegt dann sieht man den unterschied...



[Maverickpx200]

OK der HR22 ist ausladender, da haben wir dann die Lösung.



[NoNameNewbie]

Seh ich das eig grade richtig ,dass das Gehäuse schon recht groß ist?

Sieht auf den Fotos nicht so aus, aber wenn man es mal neben sich stehen hat, jepp es ist schon verdammt groß von aussen



[Maverickpx200]

Das Gehäuse ist für ein ITX Gehäuse recht groß, aber andererseits soll da ja auch was reinpassen.



[Maverickpx200]

So Rechner läuft und ich kann was zu den Temps sagen.

CPU ausgelastet mit Prime, Grafikkarte gleichzeitig mit dem EVGA OC Scanner komme ich auf folgende Werte:

CPU 65-70°C I5 3570K @4,7Ghz bei 1,25V geköpft mit LM
GPU 80-83°C

CPU Kühler HR-02 Macho Vom hinteren NB-PK2 angeblasen
GPU GTX690 Referenz Design

Alle 4 Noiseblocker PK-2 laufen bei Vollast auf voller Drehzahl, nicht besonders leise, aber die Temperaturen bleiben im Grünen Bereich. Mit etwas Feintuning werden wir auch die Lautstärke in den Griff bekommen.
Wer allerdings bei der Gehäusegröße mit Hardware Vollaustattung einen Leisetreter erwartet hat, sollte sein Konzept noch mal überdenken.
