Lüftersteuerung - Moddingprojekt

[pfupfu]

Original geschrieben von CrazyHarry
@eurofighter: er zeigt zumindest die erste zeile des startbildes - aber auf 2 zeilen gleichzeitig

@pfupfu: ein signal-verlängerer

und was kostet so was?



[eurofighter]

also kann ich dort auch ein und 'Ausgänge definieren?

und was ist jetzt der Andere Eintrag

PortB := %00001111 ???

sind das Voreinstellungen für das high/low-Level der Ausgänge?



[Crazy Harry]

diese einstellungen macht der assistent - natürlich geht das auch so von hand.

das portX sind voreinstellungen, ob der interne pullup aktiviert ist.

@sebbi: kostet ca. 20 € - schau mal @ ebay



[eurofighter]

hmm.....in welchen Fällen benötige ich den Pullup?



[Crazy Harry]

den pullup brauchst du, wenn du den ausgang als definierte 1/high benötigst - sonst ist das nur ein opencollector (schalt)ausgang



[eurofighter]

wie meinst du das mit definiertem high?

und was ist ein Opencollector Schaltausgang? (hmm..ich kanns mir schon fast denken.....)



[Crazy Harry]

bei einem open-collector ist am ausgang nur ein transistor, der gegen masse schaltet - es gibt kein high-potenzial. das mußt du mit einem externen pull-up erzeugen oder den internen einschalten. aber vorsicht: der interne hat ca. 60 kohm und das ist für viele sachen zu wenig



[eurofighter]

ok. also alle auf aus, oder?



[Crazy Harry]

eigentlich ja - nur wenn du einen ttl/cmos-logikbaustein dannch hast, kannst ihn verwenden.



[eurofighter]

ok. Thx.

Ich lese mir gerade die LCD-Programmcodes durch......



[Crazy Harry]

und ich werf jetzt die lcd's in die ecke

das teil gibt immer (!!!) alles gleichzeitig auf beiden zeilen aus - egal welche adressierung ich verwende.



[eurofighter]

nicht werfen!

mir schenken!

irgendwie dämlich, das Teil.......



[Crazy Harry]

ich hab jetzt mal ein 4 x 20 dran - mal schaun ob ich zu blöd bin oder die lcd's wirklich .....



[eurofighter]

hmm...ich sag jetzt mal nix...



[Crazy Harry]

ist auch besser so



[eurofighter]

ok...ich bin immernoch dabei, das LCD zu Studieren.

Du machst das schon



[Crazy Harry]

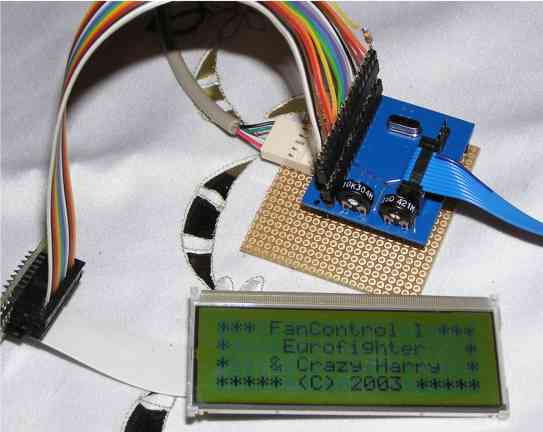

dann sag mir doch mal, was ich davon halten soll



[eurofighter]

hmm...schöne Tischdecke!


wies aussieht funktionierts.....
aber mit dem falschen LCD....



[Crazy Harry]

ja schon - nur warum



[eurofighter]

hmm schreib doch einfahc mal die Firma von dem LCD an!



[Crazy Harry]

das ist doch nur ein restpostenverkauf - kein distributor



[eurofighter]

toll.....dann schenk die Dinger mir!



[Crazy Harry]

hast nen knall ? 55 € !



[eurofighter]

ääh.....das war eigentlcih nur als scherz gemeint......

hat sich im Avrco-Forum noch niemand gemeldet?



[eurofighter]

Hi,

Für den LCD Treiber gibt es auch eine Version für einen allgemeinen
Port Treiber. Beispiel Programm "LCD_IOS". Sollte auch mit I2C
funktionieren.

rolf



[Crazy Harry]

aha - muß ich mal schaun .....



[eurofighter]

*hoffentut*



[Crazy Harry]

dann werd ich morgen .... ääähhh heute mal eines auf i2c umbauen.

ich geht jetzt mal @ bed - kann mich eh nicht mehr konzentrieren.

n8 & cu



[eurofighter]

ich geh auch pennen. n8! und bis heute



[eurofighter]

so. bin wieder da!
