[Projekt] Lian Li V2120X Projekt
- Ersteller Athlon-64
- Erstellt am
Das Teil (für die LCDs) wird nochmal neu gemacht, gefällt mir so gar nicht, Ich werds auch gesammt etwas breiter machen damit die Stege nich so schmal sind
mfg
mfg
Update...

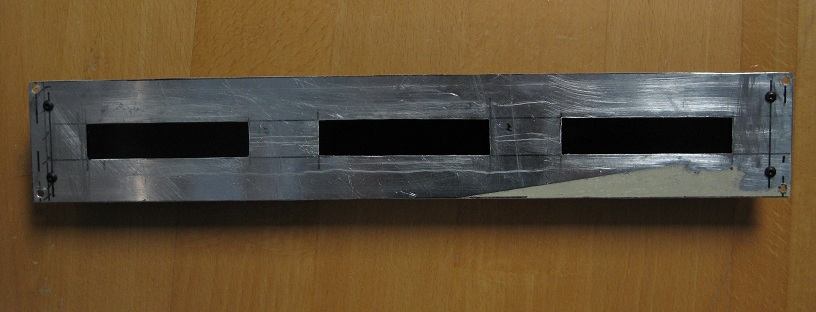

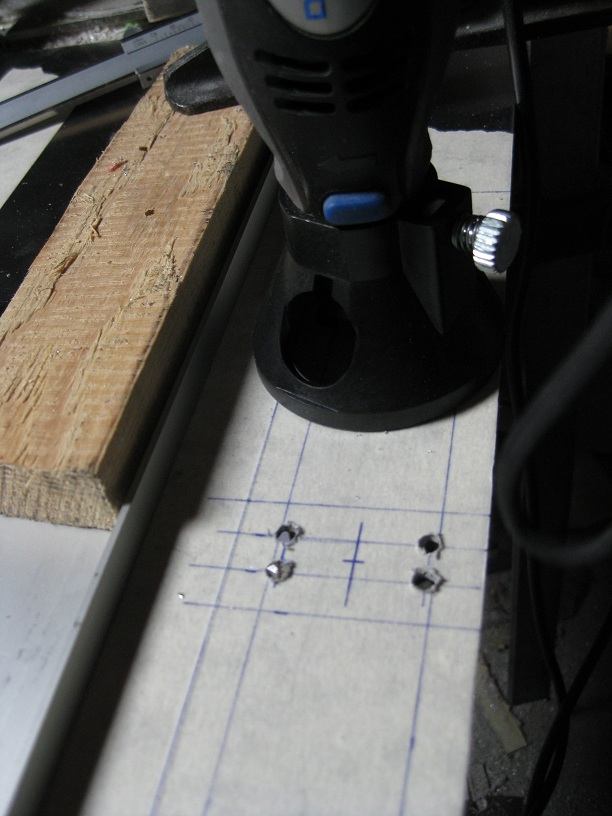

Von einem Bekannten hab ich den Tipp bekommen das es für den Dremel einen Fräsaufsatz gibt. Diesen hab ich mit gekauft und mal getestet.
Mit dem Fräser hab ich die LCD Halterung ein 2. mal gemacht, allerdings einmal falsch gefräst
. Na egal, aller guten Dinge sind 3. ICh hab das ganze trotzdem mal zusammengeschraubt um zu sehen ob alles passt

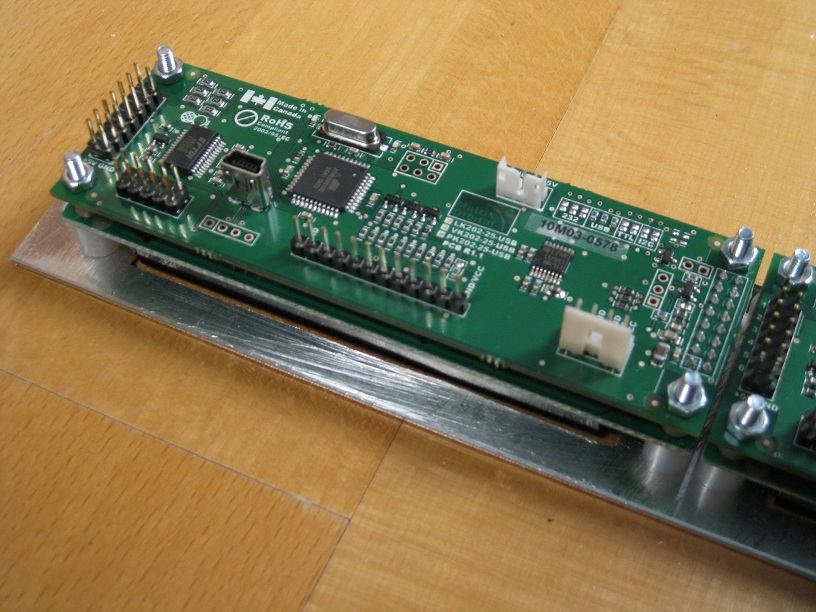

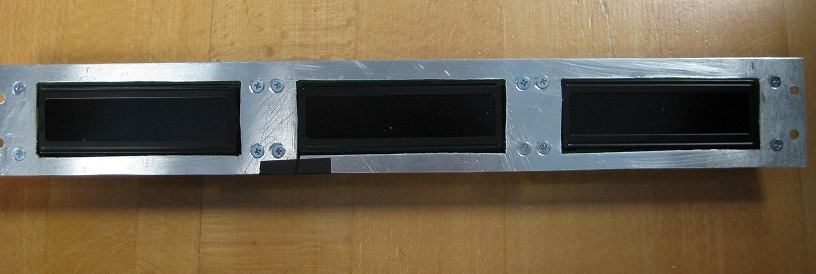

Die LCDs selbst werden verschraubt
mfg
Von einem Bekannten hab ich den Tipp bekommen das es für den Dremel einen Fräsaufsatz gibt. Diesen hab ich mit gekauft und mal getestet.
Mit dem Fräser hab ich die LCD Halterung ein 2. mal gemacht, allerdings einmal falsch gefräst
. Na egal, aller guten Dinge sind 3. ICh hab das ganze trotzdem mal zusammengeschraubt um zu sehen ob alles passtDie LCDs selbst werden verschraubt
mfg
Anhänge
Beloe.
Semiprofi
wie werden denn die LCDs gesteuert?.. gibt es da eine Software für?
ja werden einfach über usb angeschlossen, früher hat man das über den Parallel Port gemacht. Ich finde da die USB Lösung aber wesentlich besser.
mfg
mfg
In D gibts die nicht, geht nur über bestellungen aus den USA, zB bei den regelmäßig stattfindenden Performance-PC SBs
Update...

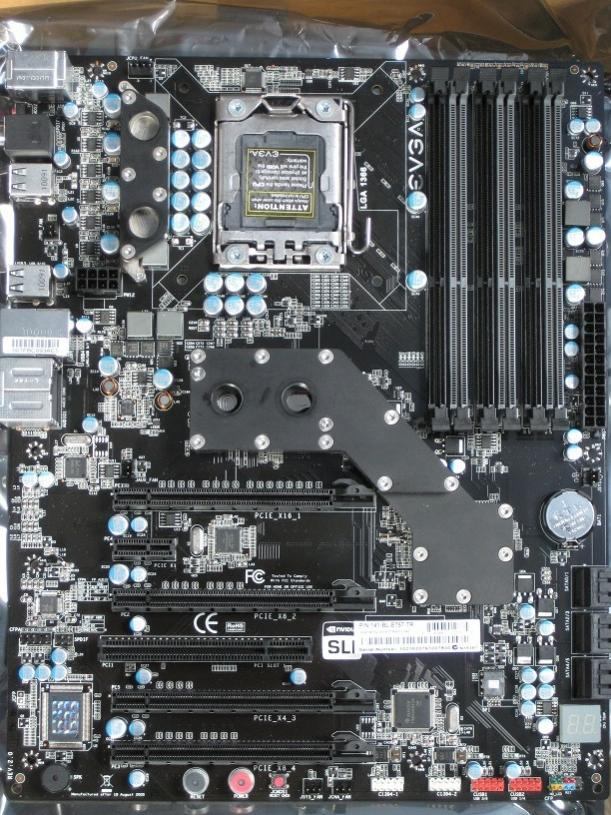

das gebrauchte Mobo ist mittlerweile auch angekommen, inkl Wasserkühlern von Mips die mir sehr gut gefallen - danke nochmal an grabens
Da ich schon Tage an den Displays herumwerke und es mich grad nicht freut dort weiter zu machen hab ich mal bei den Lochblech Teilen weitergemacht.
Der ganze Bereich bei den Laufwerken soll verkleidet werden. Das ganze soll aus 2 Teilen bestehen.

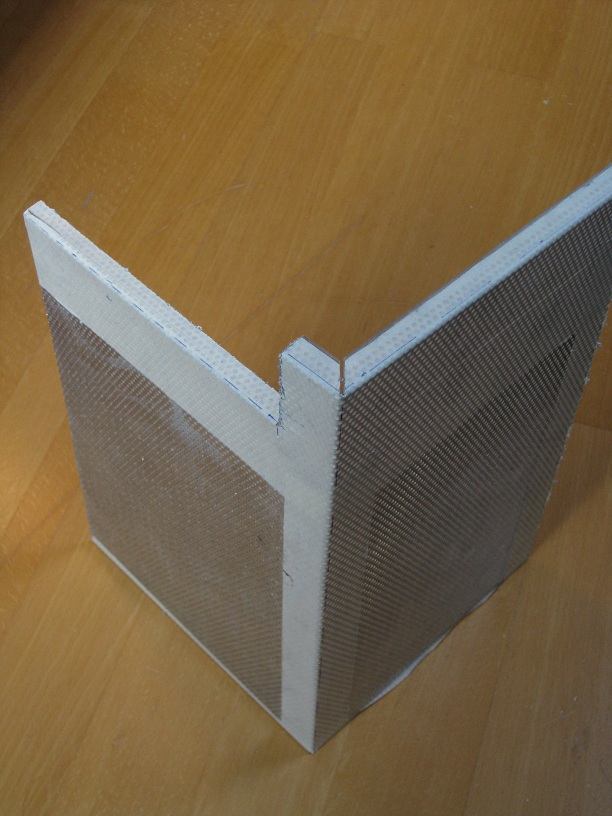

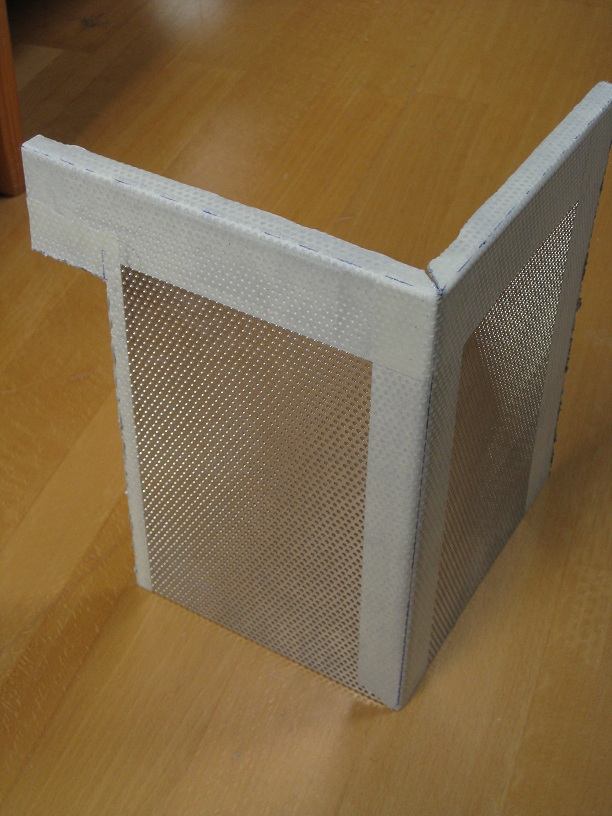

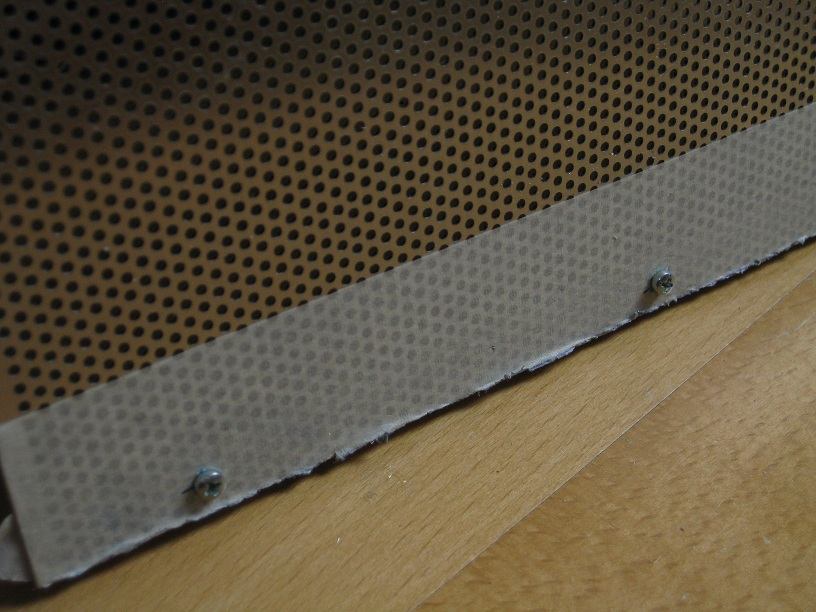

Begonnen hab ich mit dem kleineren, unteren Teil. Dazu hab ich ein Lochblech ausgeschnitten und gekantet. Fast fertig sieht das so aus:
Nach ein paar kleineren Anpassungen passt das Teil schon recht gut:
mfg
Update...
das gebrauchte Mobo ist mittlerweile auch angekommen, inkl Wasserkühlern von Mips die mir sehr gut gefallen - danke nochmal an grabens
Da ich schon Tage an den Displays herumwerke und es mich grad nicht freut dort weiter zu machen hab ich mal bei den Lochblech Teilen weitergemacht.
Der ganze Bereich bei den Laufwerken soll verkleidet werden. Das ganze soll aus 2 Teilen bestehen.
Begonnen hab ich mit dem kleineren, unteren Teil. Dazu hab ich ein Lochblech ausgeschnitten und gekantet. Fast fertig sieht das so aus:
Nach ein paar kleineren Anpassungen passt das Teil schon recht gut:
mfg
Anhänge
Update
Da ich grad in Bastellaune war hab ich auch gleich den oberen Teil gemacht

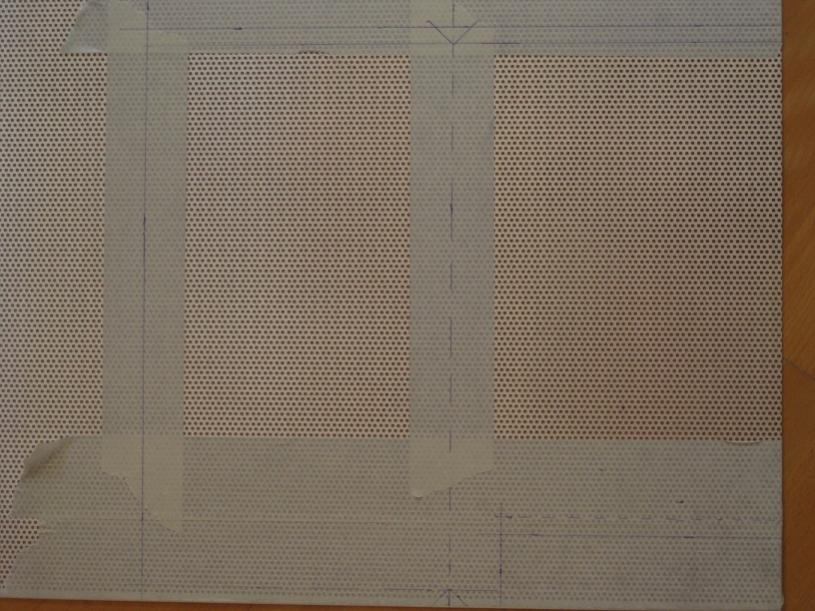

Zuerst mal angezeichnet, der obere Teil ist etwas aufwendiger da ich auch den Radiator berücksichtigen muss.
Danach gings ans ausschneiden...
... und kanten

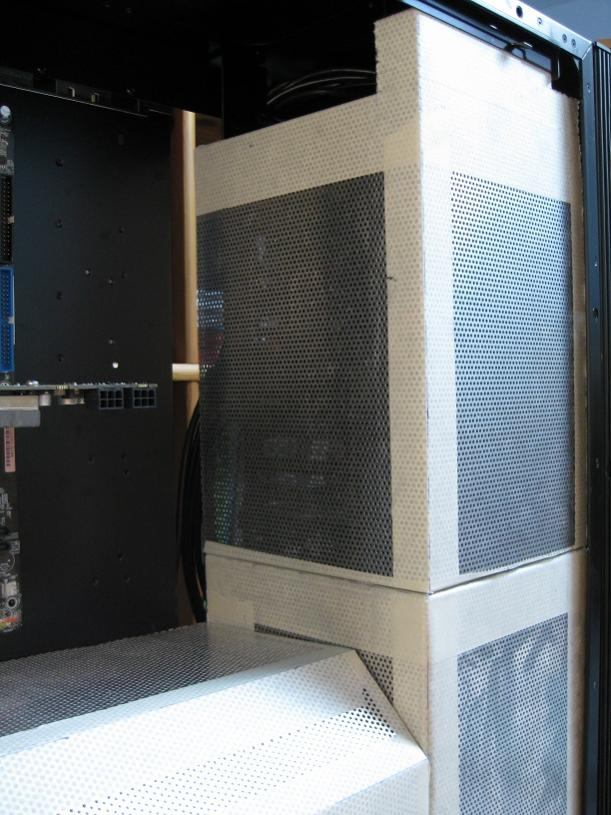

Nachdem wieder ein paar Anpassungen erforderlich waren passte das Teil an seinen Platz:

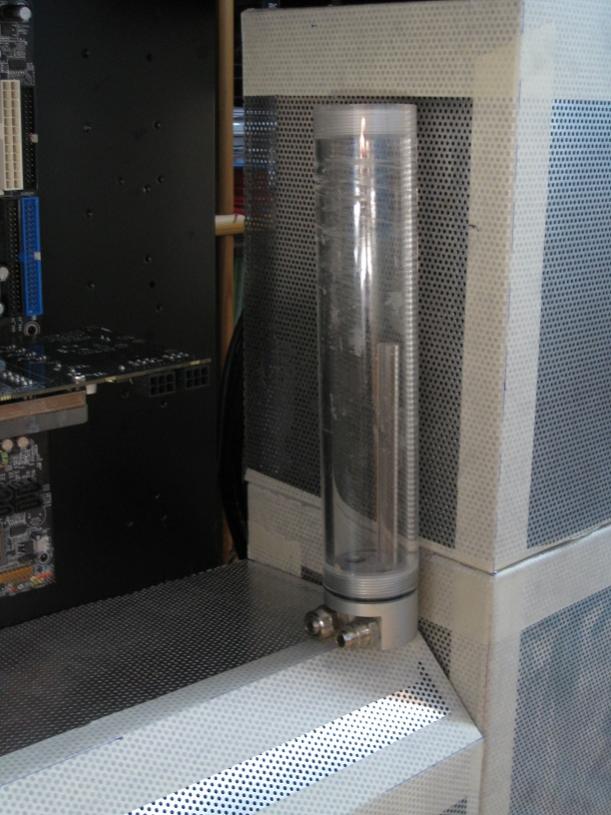

Hier werd ich wahrscheinlich den AGB hinsetzen, natürlich nicht diesen alten gammeligen Tank'o'matik
mfg
Da ich grad in Bastellaune war hab ich auch gleich den oberen Teil gemacht
Zuerst mal angezeichnet, der obere Teil ist etwas aufwendiger da ich auch den Radiator berücksichtigen muss.
Danach gings ans ausschneiden...
... und kanten
Nachdem wieder ein paar Anpassungen erforderlich waren passte das Teil an seinen Platz:
Hier werd ich wahrscheinlich den AGB hinsetzen, natürlich nicht diesen alten gammeligen Tank'o'matik
mfg
Anhänge
Find ich schon richtig gut. Was vllt am Ende etwas stören könnte, ist die sichtbare Kante zwischen den 2 Teilen. Wolltest du 2 Teile, damit du entweder an die HDDs kommst oder an die Laufwerke oder warum?
Vllt könnte man an der Kante der 2 Abdeckungen LED Leiste davor machen, so dass man die Kante nicht sieht.
Vllt könnte man an der Kante der 2 Abdeckungen LED Leiste davor machen, so dass man die Kante nicht sieht.
einteilig geht leider nicht da der Teil unter dem Mainboard, also die Midplateabdeckung immer als erstes in Case muss - damit lässt sich eine Laufwerksblende über die komplette höhe in einem Teil nicht realisieren. Ich werd mal sehn wies aussieht wenn das Kreppband weg und das ganze lackiert ist. Dann kann ich immer noch überlegen was ich dort eventuell noch hinbastle.
mfg
mfg
Das schaut schon richtig gut aus
Schön weiter so...
Schön weiter so...
wird alles schwarz lackiert
Das schaut schon richtig gut aus
Schön weiter so...
Ich bin gespannt wie sich das ganze entwickelt! Viel Erfolg auf jeden Fall. Abo hab ich mal gesetzt für dein Projekt
Danke
mfg
Anhänge
Zuletzt bearbeitet:
xFEARx3
Enthusiast
Warum verwendest du dein UD7 nicht weiter oder werden es dann 2 pc's?
Axelfpeace
Neuling
- Mitglied seit
- 01.12.2009
- Beiträge
- 253
MAch einfach eine 1cm dickes PMMA-XT zwischen die beiden festplatenverschalungen und beleuchte das mit leds dann sieht das gut aus
erstens weil es nich zum schwarz orange passt und zum anderen weil ich es für den MM brauche
MAch einfach eine 1cm dickes PMMA-XT zwischen die beiden festplatenverschalungen und beleuchte das mit leds dann sieht das gut aus
Danke für den Tipp, mal sehn
Update...
Heute hab ich mich erstmal an die Befestigung der Lochblechteile gemacht.

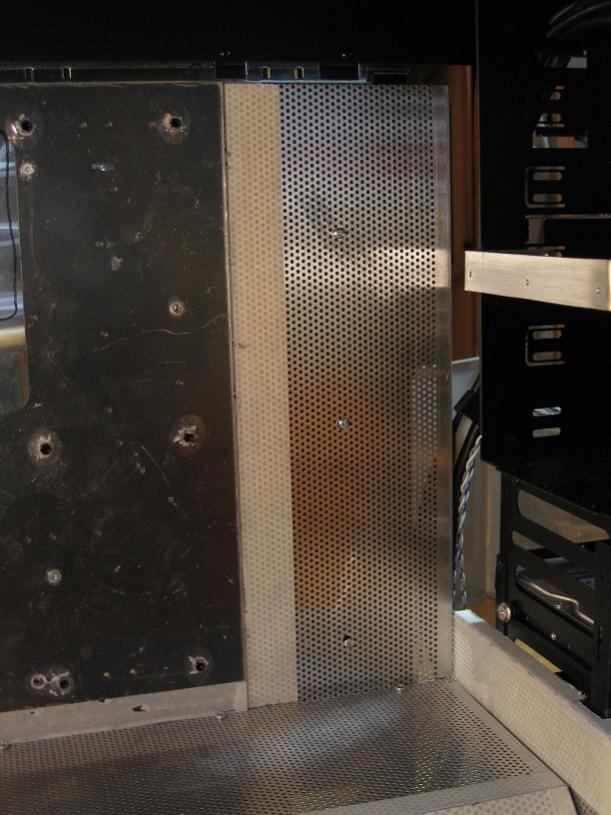

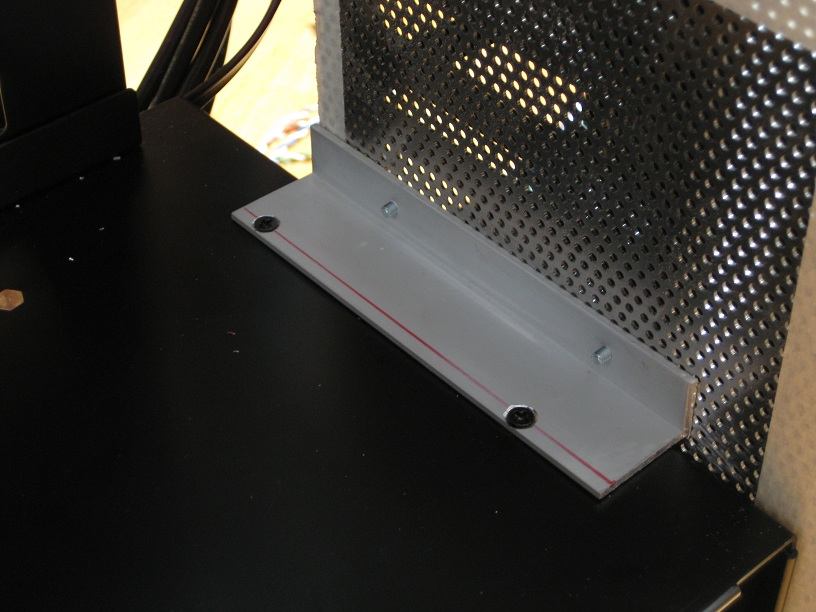

Beim Teil über der Midplate war das recht einfach, einfach für beide Seiten ein Winkelprofil passend zugeschnitten, Löcher gebohrt und Gewinde geschnitten - fertig
bei den beiden Teilen bei den Laufwerken ist das ganze schon etwas komplexer.

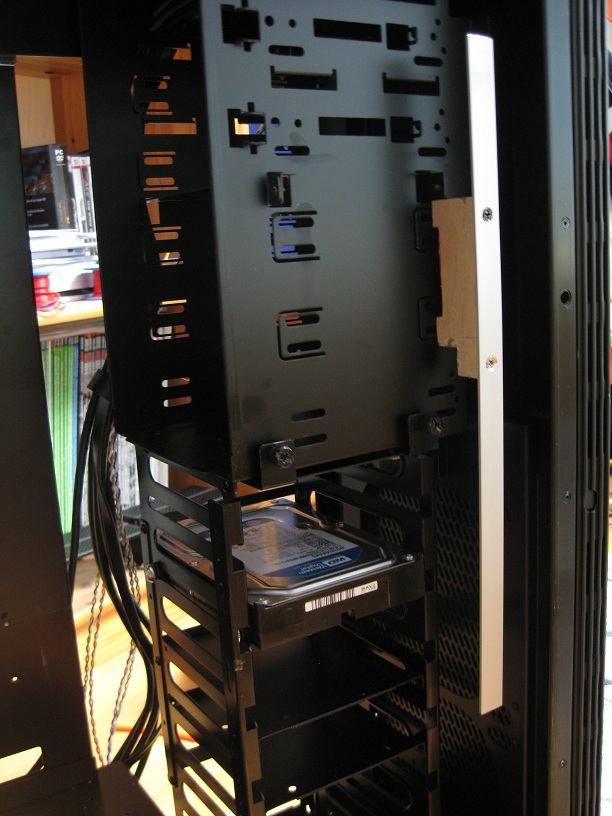

Für den ersten Befestigungspunkt hab ich erstmal schon vorhandene Löcher in der Modplate genutzt und das Teil mit einem Winkel festgeschraubt

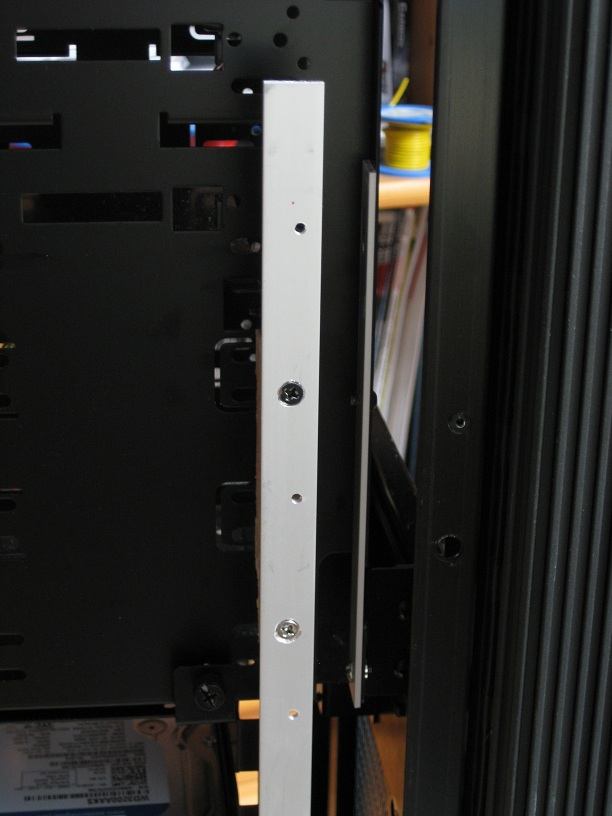

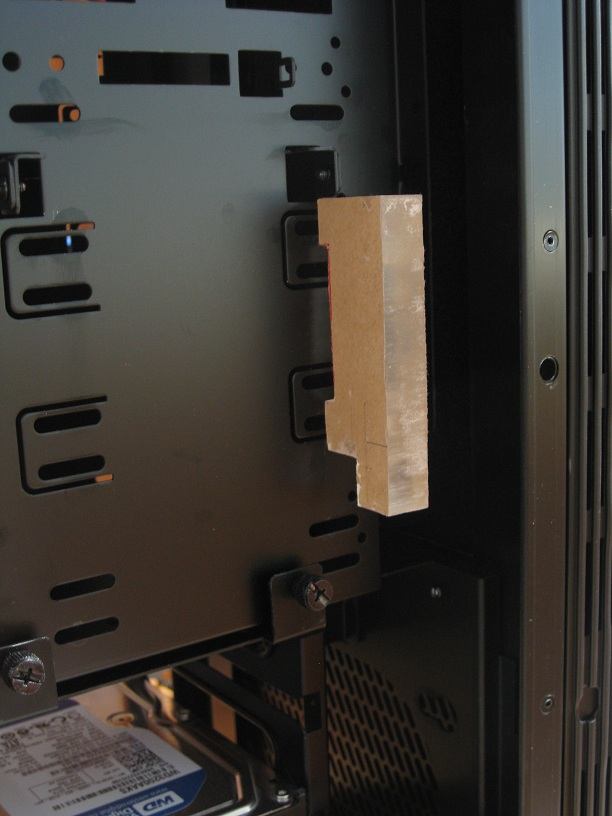

witer gehts an der Seite. Dort hab ich erstmal aus Plexi ein Distanzstück gebastelt, klar hier hätte man auch 30mm Abstandhalter nehmen können, ist aber egal, sieht man nachher ohnehin nicht.

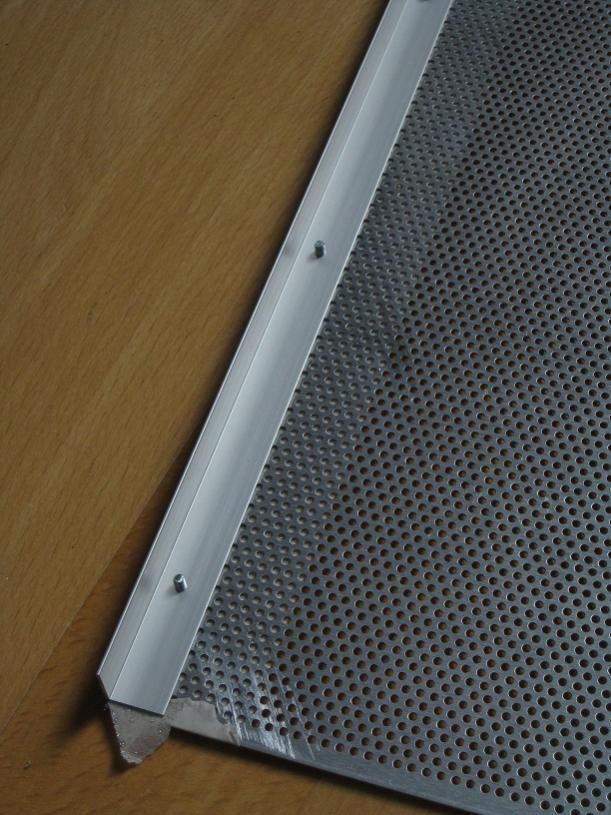

darauf hab ich dann ein Alu Flachprofil geshraubt

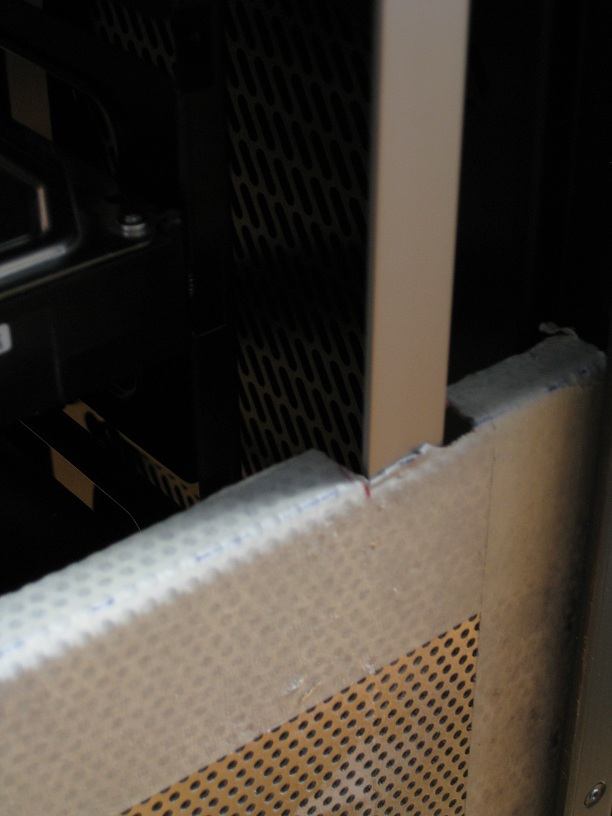

An der Trennstelle zwischen den Teilen musste ich etwas nacharbeiten, damit das ganze passt

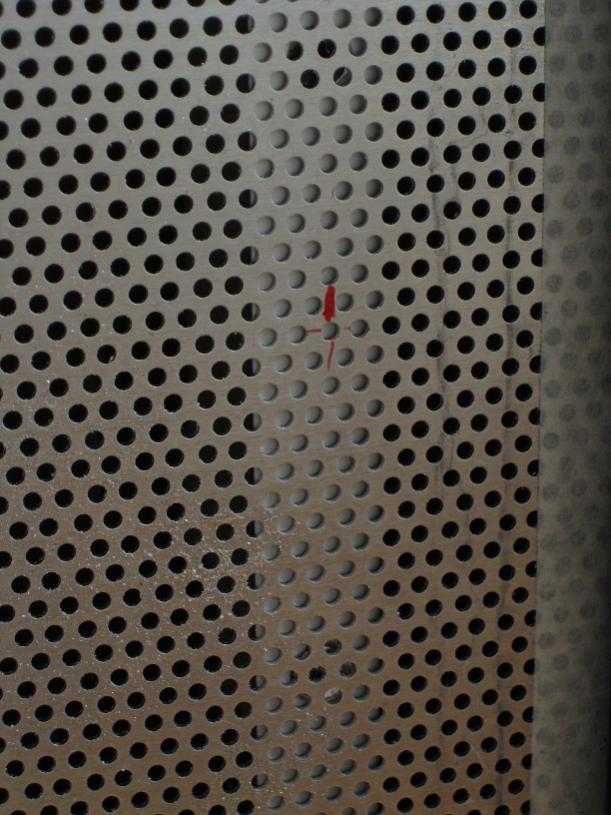

Danach hab ich die Befestigungslöcher angezeichnet
In das Lochblech kamen nur Bohrungen, ins Flachprofil hab ich M3 gewinde gebohrt

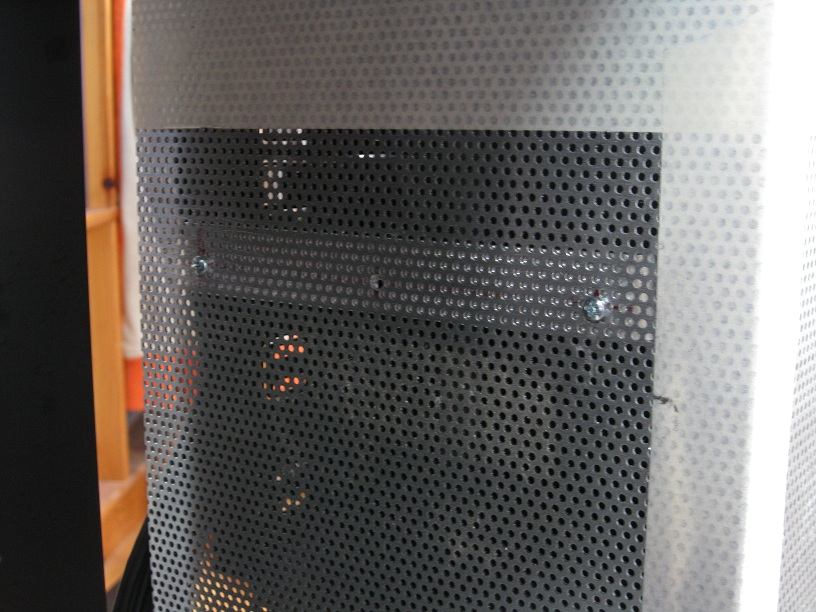

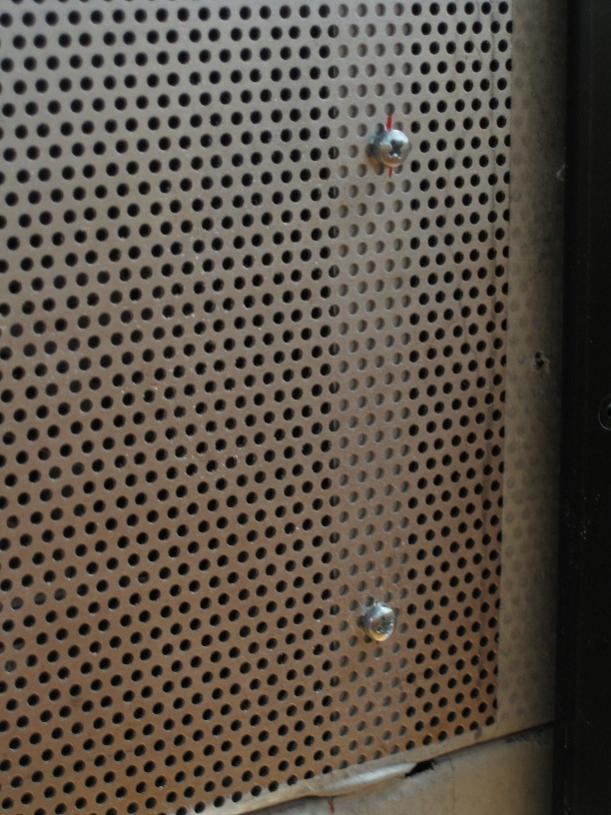

Fertig - die Lochblechblenden können nun einfach festgeschraubt und auch sehr einfach wieder abgenommen werden
mfg
Anhänge
Update...

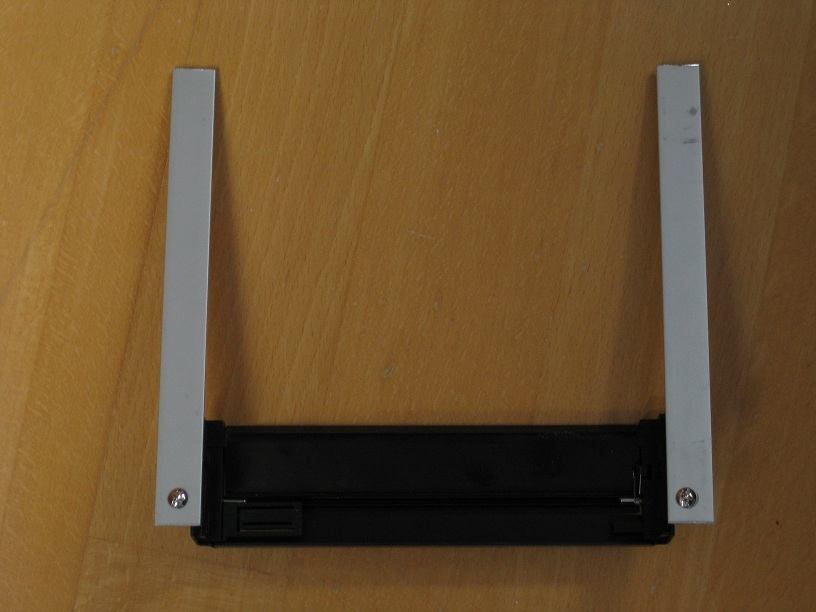

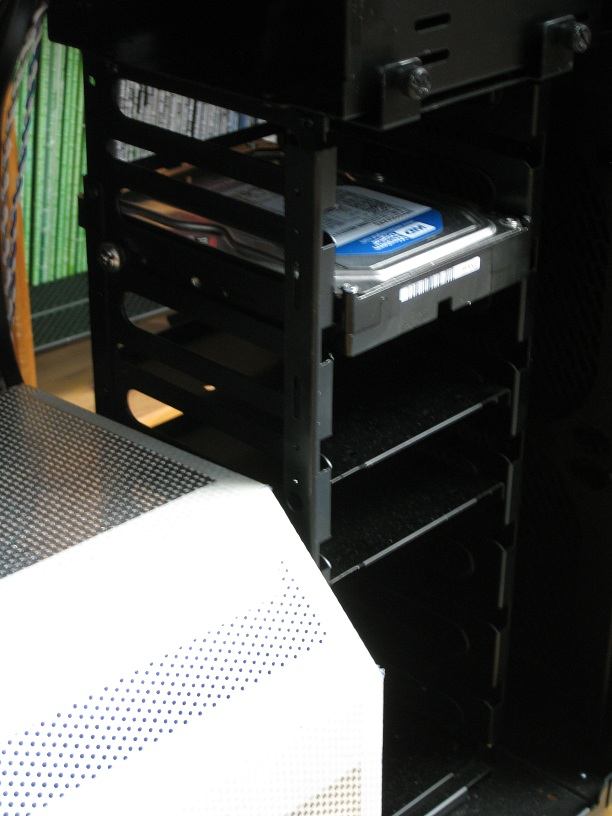

Heute hab ich noch einen letzten Befestigungsbügel bebastelt mit welchem die Laufwerksverkleidung festgeschraubt wird. Der Bügel selbst ist in den 5,25er Schächten verschraubt
Als nächstes hab ich mal das Plexi für die Mainboardbeleuchtung ausgeschnitten

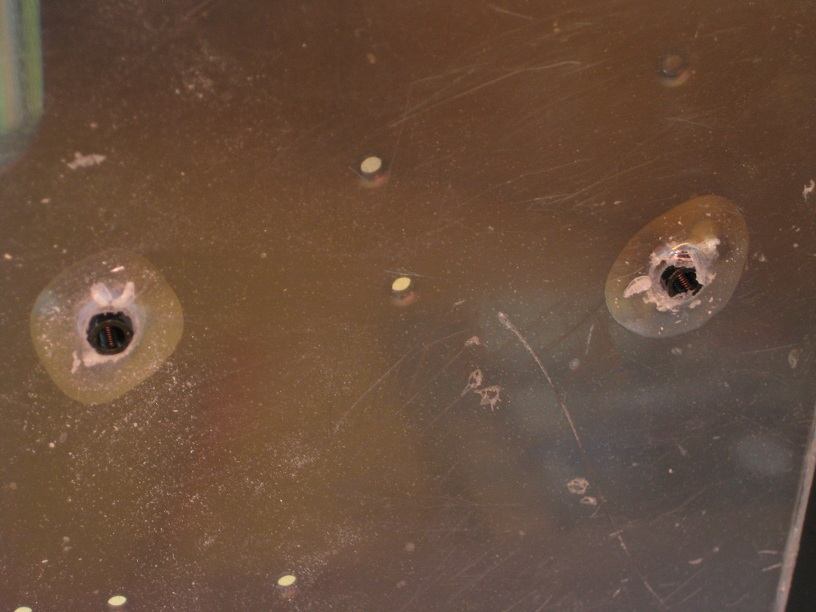

für die Abstandhalter sind 6,5mm Bohrungen erforderlich, welche dann relativ schnell gemacht waren
da die Abstandhalter leider nur knapp 7mm hoch sind muss ich beim CPU Kühler eine öffnung schneiden, bei den Schrauben des Kühlers passt es knapp. Ich hab dazu das Plexi aufs Mobo gelegt und den Bereich um den Kühler angezeichnet - auchgeschnitten wird das ganze später da ich noch überlegen und testen muss wo die LEDs hinkommen, zudem werd ich den Ausschnitt wohl etwas größer machen damit bei einem Mainboardwechsel und eventuell leicht versetzen Kühlerbohrungen keine Probleme aufkommen.
Der restliche Teil des Mainboardschlittens wird mit einem Stück Lochblech verkleidet
mfg
Heute hab ich noch einen letzten Befestigungsbügel bebastelt mit welchem die Laufwerksverkleidung festgeschraubt wird. Der Bügel selbst ist in den 5,25er Schächten verschraubt
Als nächstes hab ich mal das Plexi für die Mainboardbeleuchtung ausgeschnitten
für die Abstandhalter sind 6,5mm Bohrungen erforderlich, welche dann relativ schnell gemacht waren
da die Abstandhalter leider nur knapp 7mm hoch sind muss ich beim CPU Kühler eine öffnung schneiden, bei den Schrauben des Kühlers passt es knapp. Ich hab dazu das Plexi aufs Mobo gelegt und den Bereich um den Kühler angezeichnet - auchgeschnitten wird das ganze später da ich noch überlegen und testen muss wo die LEDs hinkommen, zudem werd ich den Ausschnitt wohl etwas größer machen damit bei einem Mainboardwechsel und eventuell leicht versetzen Kühlerbohrungen keine Probleme aufkommen.
Der restliche Teil des Mainboardschlittens wird mit einem Stück Lochblech verkleidet
mfg
Anhänge
Beloe.
Semiprofi
super arbeit .. als du erst nur die midplate aus demlochblech gezeigt hast hat es mir nochj nicht zu 100% gefallen.. nun mit den anderen lochblech teilen gefällt es mir sehr .. bin gespannt die die mainboardbeleuchtung aussehen wird..
.. als du erst nur die midplate aus demlochblech gezeigt hast hat es mir nochj nicht zu 100% gefallen.. nun mit den anderen lochblech teilen gefällt es mir sehr .. bin gespannt die die mainboardbeleuchtung aussehen wird..homer the pc noob
Enthusiast
Dem kann ich nur zustimmen. Weiter so!
Danke..
Update....

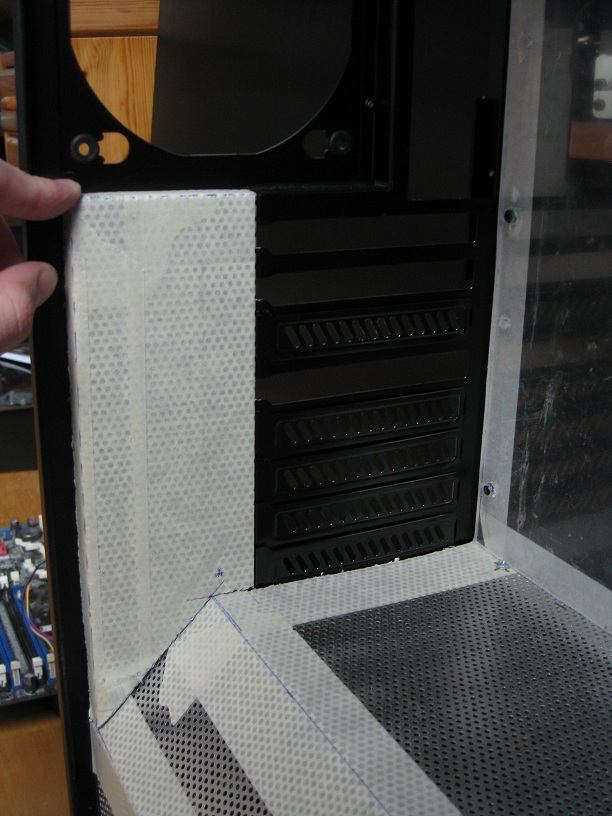

heute hab ich erstmal eine Kleinigkeit am Heck gemacht. Hier hab ich ein Stück Lochblech passend geschnitten und gekantet welches die Lüftungsöffnungen verdecken, die von aussen recht gut aussehen, von innen aber irgenwie nicht. Das Teil ist noch nicht ganz fertig, es fehlen noch die Abstandhalter zum Festschrauben.

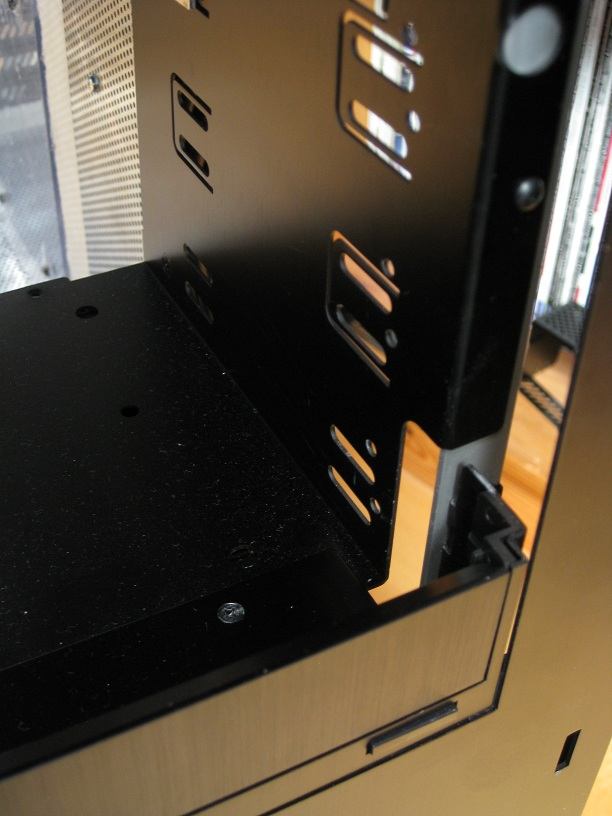

Weiter gehts an der Front. Obwohl die Türe alles verdeckt möchte ich trotzdem die Lian Li Laufwerksblende verwenden. Allerings möchte ich das Laufwerk in den untersten Schacht einbauen, bei diesem ist aber keine Befestigung vorhanden.
Für die restlichen 4 Schächte sind zwar die entsprechenden Bohrungen vorhanden, allerdings passt die Blende trotzdem nicht, da sie um 2mm übersteht. Keine Ahnung was sich Lian Li dabei gedacht hat. Naja egal, was nicht passt wird passend gemacht. Dazu hab ich einfach 2 Alu Flachprofile zugeschnitten und entsprechenden Löcher gebohrt.
Festgeschraubt wird das ganze einfach über die Bohrungen der oberen Schächte, die 2mm kommen mir hier jetzt entgegen weil das ganze ohne weitere Anpassungen bündig ist.
mfg
Update....
heute hab ich erstmal eine Kleinigkeit am Heck gemacht. Hier hab ich ein Stück Lochblech passend geschnitten und gekantet welches die Lüftungsöffnungen verdecken, die von aussen recht gut aussehen, von innen aber irgenwie nicht. Das Teil ist noch nicht ganz fertig, es fehlen noch die Abstandhalter zum Festschrauben.
Weiter gehts an der Front. Obwohl die Türe alles verdeckt möchte ich trotzdem die Lian Li Laufwerksblende verwenden. Allerings möchte ich das Laufwerk in den untersten Schacht einbauen, bei diesem ist aber keine Befestigung vorhanden.
Für die restlichen 4 Schächte sind zwar die entsprechenden Bohrungen vorhanden, allerdings passt die Blende trotzdem nicht, da sie um 2mm übersteht. Keine Ahnung was sich Lian Li dabei gedacht hat. Naja egal, was nicht passt wird passend gemacht. Dazu hab ich einfach 2 Alu Flachprofile zugeschnitten und entsprechenden Löcher gebohrt.
Festgeschraubt wird das ganze einfach über die Bohrungen der oberen Schächte, die 2mm kommen mir hier jetzt entgegen weil das ganze ohne weitere Anpassungen bündig ist.
mfg
Anhänge
Raiden Zero
Legende
Gute Idee. Das mit den Befestigungen für die Laufwerksblende scheint bei allen größeren Lian Li Gehäusen so zu sein, deren Chassis auf den V2000/2100-Modellen basiert.
Hab hier nen PC201B, welches gründlegend auf dem V2000 basiert und das gleiche Problem hat, obwohl es einen Laufwerksschacht mehr hat, als das V2120
.
Die Lösung gefällt mir sehr gut, denke ich werde das beim PC-201B Mod kopieren
.
Hab hier nen PC201B, welches gründlegend auf dem V2000 basiert und das gleiche Problem hat, obwohl es einen Laufwerksschacht mehr hat, als das V2120
.Die Lösung gefällt mir sehr gut, denke ich werde das beim PC-201B Mod kopieren
.
kannst du machen
Update...
Heute hab ich erstmal die Blende für die LCDs grob ausgeschnitten. Einmal sehn obs passt:
danach hab ich die Befestigungslöcher für die Blende selbst bzw. den LCD Träger gebohrt und das ganze mal probeweise zusammengeschraubt. Passt soweit alles, jetzt kann ich die Blende schön feilen damit das auch schön aussieht.
Noch ein kleiner Funktionscheck:
mfg
Update...
Heute hab ich erstmal die Blende für die LCDs grob ausgeschnitten. Einmal sehn obs passt:
danach hab ich die Befestigungslöcher für die Blende selbst bzw. den LCD Träger gebohrt und das ganze mal probeweise zusammengeschraubt. Passt soweit alles, jetzt kann ich die Blende schön feilen damit das auch schön aussieht.
Noch ein kleiner Funktionscheck:
mfg
Anhänge
das mit den LCD`s sieht ja auch nicht schlecht aus
