[Projekt] Maximum Leader im Glashaus

[Sharangir]

Mein altes System, "Dragonforce", ist nun ziemlich in die Jahre gekommen, auch wenn ich da zahlreiche Updates und Upgrades (GPU, RAM, Sound, AGB) vorgenommen hatte.
Es ist nun aber an der Zeit, die CPU zu ersetzen, und damit geht so viel Arbeit einher, dass ich beschlossen habe, ein komplett neues System aufzubauen.

Das Lian Li PC-O9 mag nicht jedermanns Geschmack treffen, und liegt auch sicherlich nicht im vernünftigen Budget-Rahmen der meisten hier. Da ich eher zu der "trägen" Sorte gehöre, ist zu erwarten, dass dieses Case die nächsten 10 Jahre im Einsatz sein wird, weshalb mich die Investition nicht wirklich schmerzt.


Natürlich wird wieder mit Wasser gekühlt, an den aktuellen Trend der PETG/Acryl-Rohre traue ich mich aber nicht ran, da mein handwerkliches Geschick sich in Grenzen hält. Ausserdem mag ich die Flexibilität mit den Schläuchen.

Ich werde dieses Mal auch eine Ablass-Vorrichtung verbauen, sodass der Wassertausch nicht mehr so ne Tortur darstellt, insbesondere in Anbetracht der Tatsache, dass die Grafikkarte in 1-2 Jahren ersetzt werden soll.

Das System soll sehr leise werden, mit PWM-Lüftern überall und einer PWM-Pumpe, die temperaturabhängig vom Rechner geregelt werden.

Ausserdem ist der Haupteinsatzzweck nun nicht mehr das Zocken von Computergames, sondern die Bearbeitung von Fotos. (Obschon Games auch nicht zu kurz kommen dürfen. Ich freue mich riesig aufs neue Mass Effect )

Farbschema wird, ziemlich langweilig, nach langer Überlegung wieder ähnlich werden wie beim ersten System:

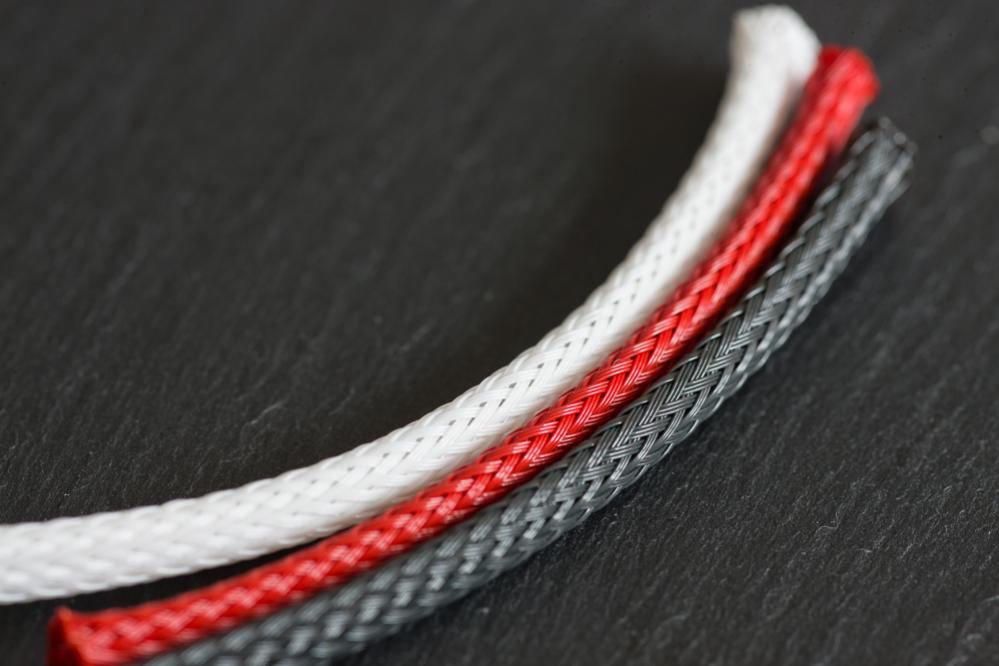

weisse Tubes (schwarze Tubes in der Seitenkammer)
Sleeves in Anthrazit, Rot und Weiss (Farbtöne muss ich bei MDPC-X noch genauer anschauen)
Licht wird rot/weiss und die Kühlblöcke in Nickel/Anthrazit oder Acetal gehalten.



Let's go then...


Hardware:
Case: Lian Li PC-O9WX
CPU: Intel Core i7-6700K
Mainboard: ASUS Maximus VIII Formula
RAM: 4 x 8 GB Corsair Dominator Platinum 3000MHz Cl15
GPU: Sapphire R9 290 Tri-X
Sound: ASUS Xonar Essence STX
PSU: Corsair AX860i

Peripherie:
Keyboard: Corsair Vengeance K70
Maus: Mionix NAOS 7000
Lautsprecher: Yamaha HS5
Monitor: EIZO CS270


Sleeving: MDPC-X
Shade 19, Color-X, Platinum Grey



Wasserkühlung:
CPU: Aquacomputer Cuplex Kryos XT
GPU: Heatkiller GPU-X3 R9-290X (mit backplate)
Pumpe: Alphacool VPP655 (Laing D5)
AGB: Alphacool Eisbecher 150mm Acetal
Radiator: Alphacool XT45 360mm Full Copper
Radiator 2: Alphacool ST30 360mm X-Flow Full Copper
Lüfter: Noiseblocker NB Multiframe 120mm (6 x M12-PS 1'500rpm PWM für Radiatoren und zwei M12-1 750rpm Lüfter fürs Case)

Tubes: Monsoon 1/2x5/8" PETG hard tubes white
Fittings: Monsoon 1/2x5/8" hard tube fittings (chrome und black)
Ablass: Alphacool T-piece mit Eiszapfen 2-wege Ventil


Legende:
gekauft/bestellt, ausstehend, unsicher



Stand der Dinge
Windows läuft, Kabel, Hardware und Rohre installiert

Ein RAM Riegel ist defekt und muss ersetzt werden. LED werden noch installiert, alles geputzt, finale Bilder gemacht, übertaktet und gebencht.



[Sharangir]

Habe heute das kleine Sleeve-Sample Kit erhalten.. Beim Anblick all dieser Farben schweben mir unzählige tolle ideen durch den Kopf..
Am Ende komme ich aber doch immer auf die gleiche alte Leier zurück..

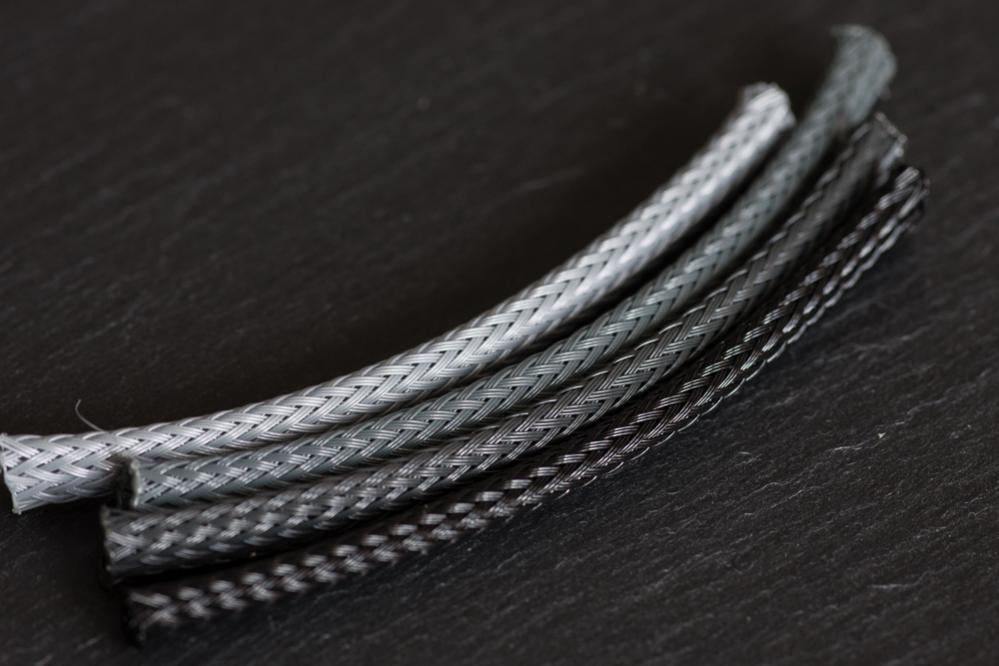

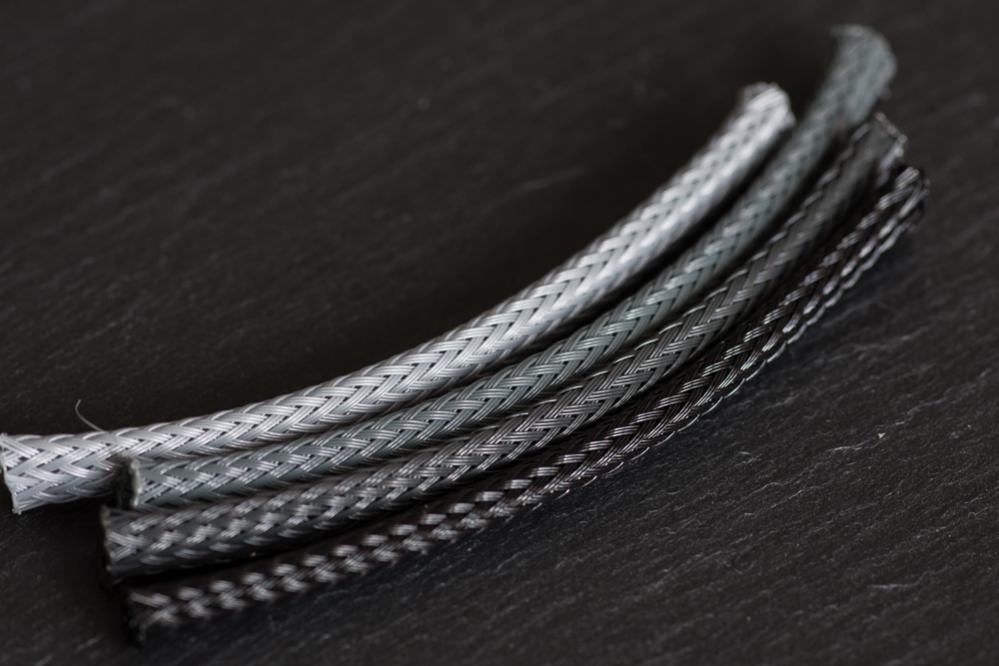

Hier zum Vergleich: Platinum grey, Titanium grey Mk II, Shade 19 und Schwarz

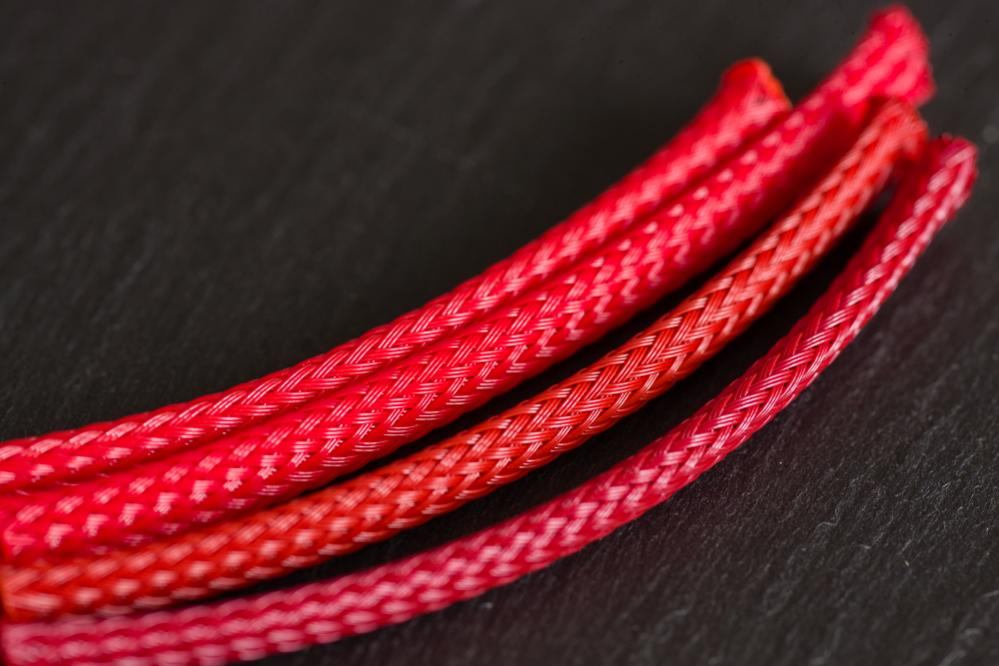

Red (eingestellt), Italian red (neues Rot), Color-X (eher gedämpft, edel) und Diamond red (für mich zu viel violett-Anteil)

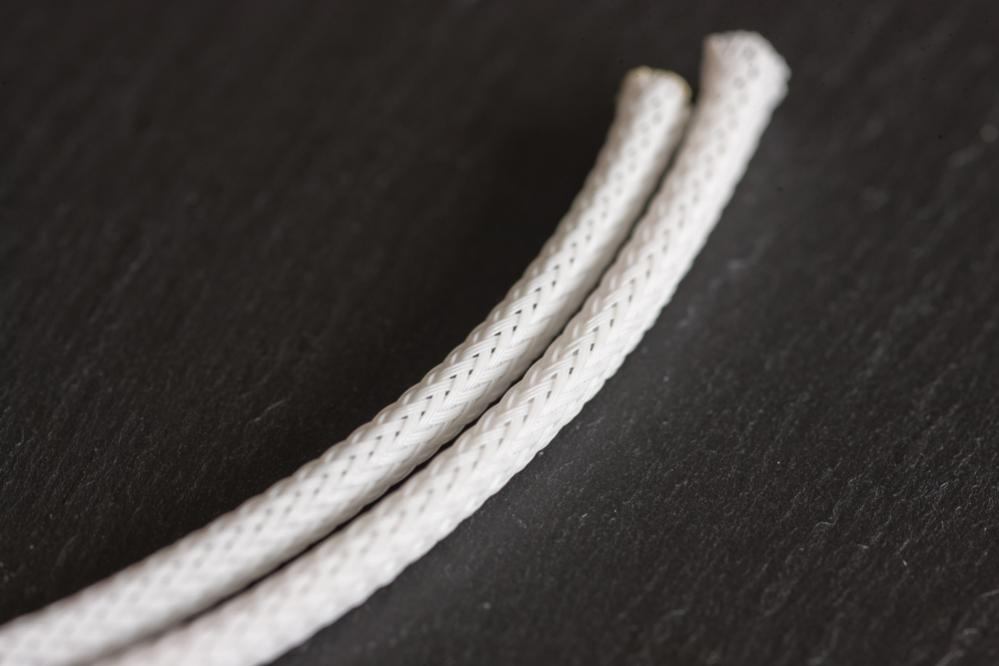

ähem.. naja.. da wären White-X und Natural White.. und ich habe keinen Schimmer, welches welches ist. Meine Freundin meint, sie sieht den Unterschied (white-x rechts = wärmer) aber ich seh's beim besten Willen auch in Natura nicht, weder in Tageslicht, noch im Kunstlicht (Fluoreszenz, Halogen und LED getestet)

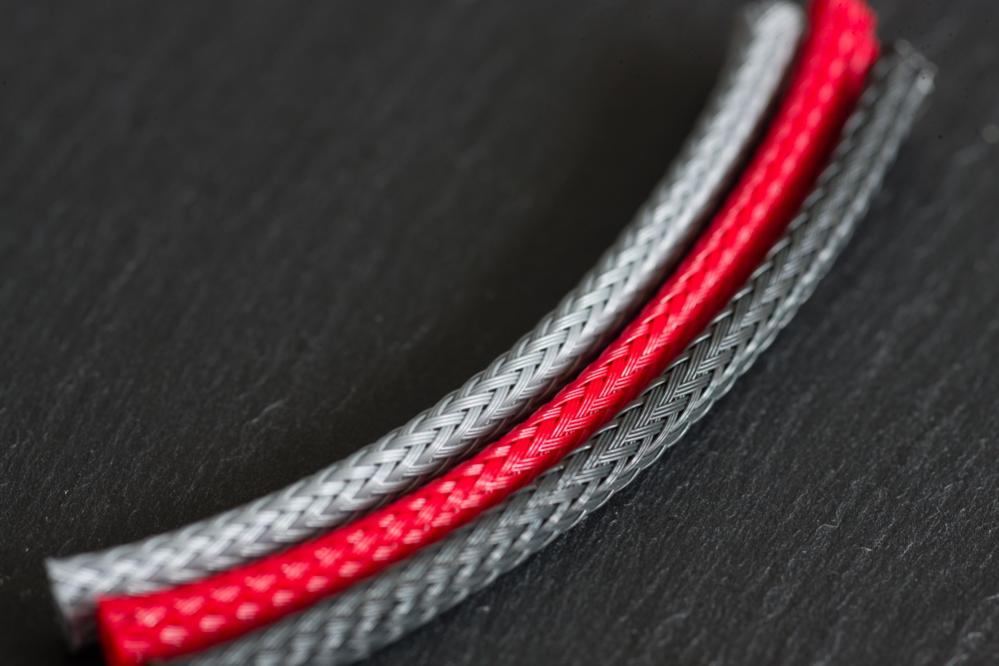

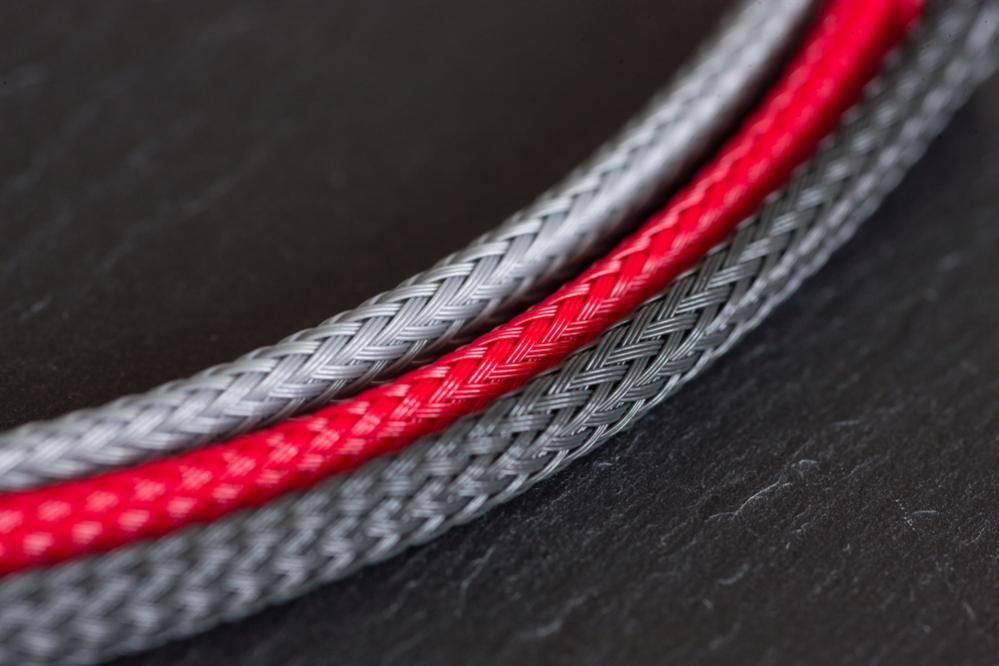

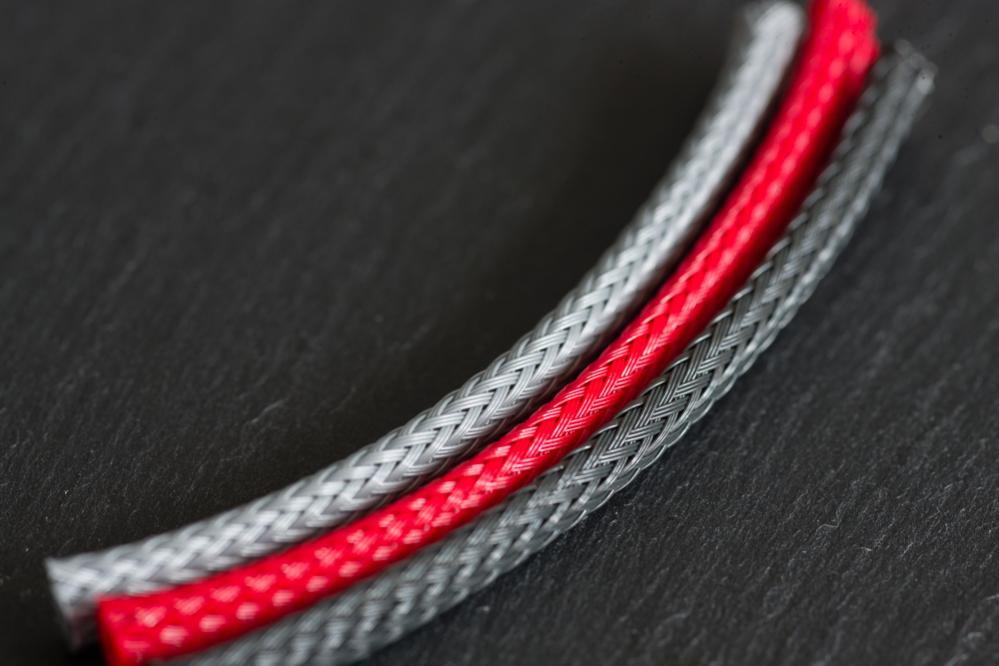

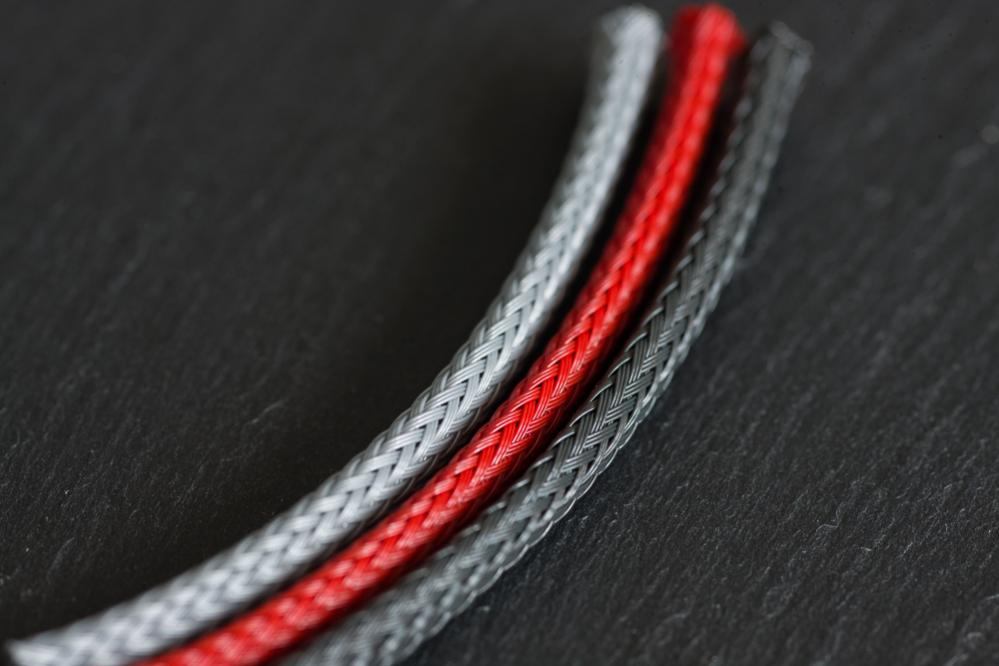

#1 Erster Kandidat: Platinum grey, color-x und shade 19

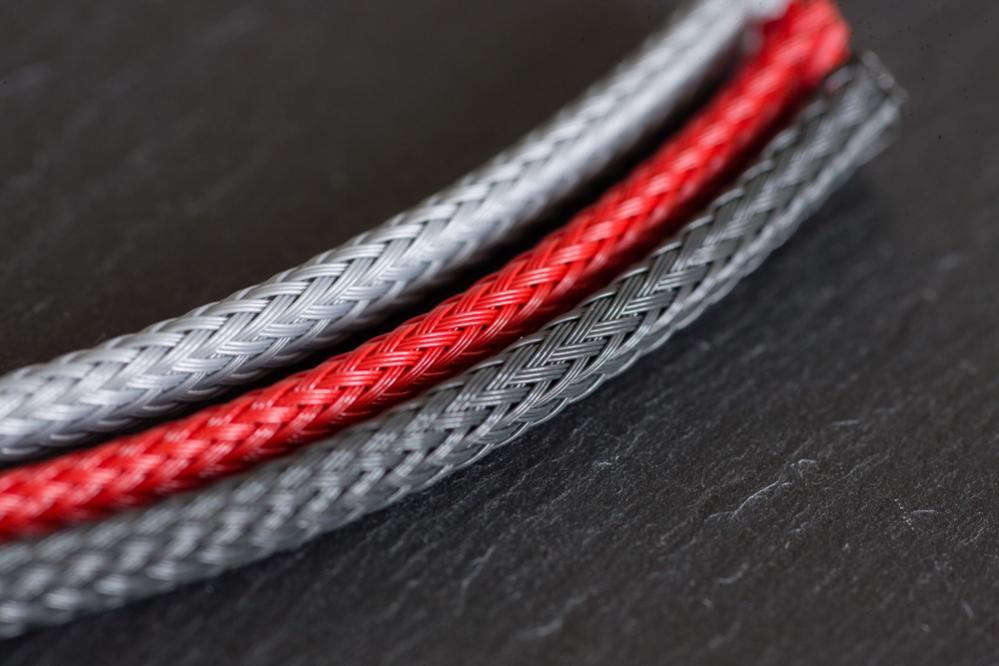

#2 Platinum grey, Italian red und shade 19

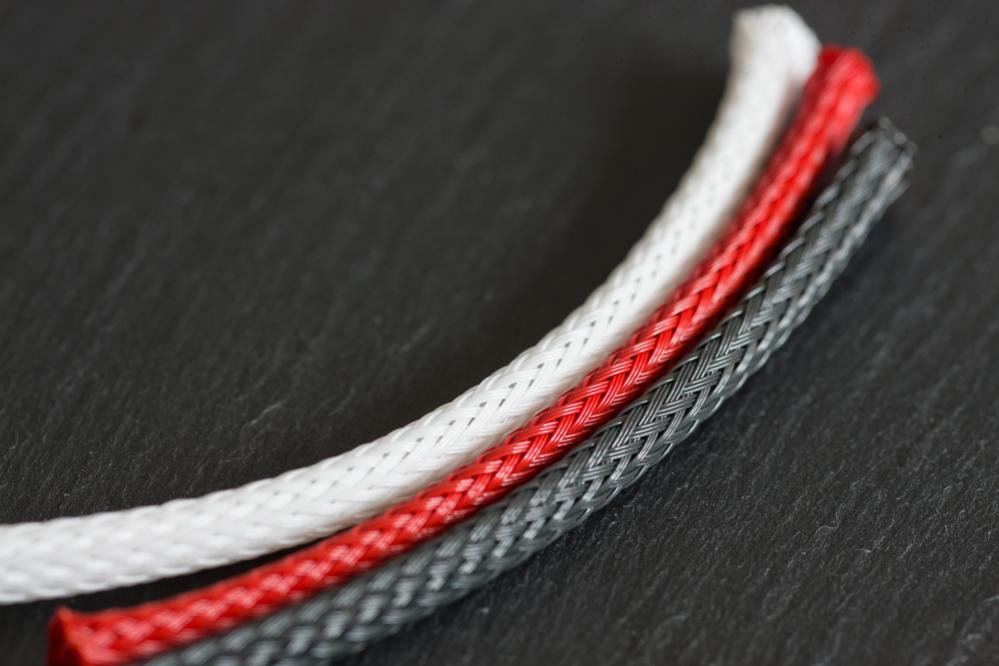

#3 white-x, color-x und shade 19





Ich hatte noch weitere Versuche am Start, aber Diamond red fiel sofort raus und das Titanium grey ist mir zu wenig dunkel.
Falls ich Morgen das Mainboard erhalte, werde ich die Sleeves mal auf dem Board noch ablichten, aber bisher tendiere ich am ehesten zu #1 (mit weissen Tubes), da das Italian red etwas gar dick aufträgt. (Passt aber super zu schwarz/weiss!)



[NeronMk]

Mein Favorit von Nils Sleeves ist immer noch Shade 19. Da du dies überall benutzt (sehr gut!) würde ich für #2 voten. Es ist einfach das stimmigste mit dem nicht ganz so krassen Rot.



[Sharangir]

Jo, Shade 19 gefällt mir super. Aber #2 hat ja Italian red drin, das ist ziemlich intensiv.



[Jarhoax]

Schöne Kombi. Mein Favorit wäre #1. Da ist das rot eher ein wenig gedämpft, das passt finde ich super zu den Grautönen.



[Sharangir]

Habe das Board bekommen, sieht echt schick aus!

Hier sind die Sleeves wieder am Start:
Shade 19, Color-X und Platinum Grey vs Titanium Grey, Italian red und white

Shade 19, Color-X und Platinum Grey

Shade 19, Italian Red und Platinum Grey

Shade 19, Italian Red und White

Titanium, Color-X und Platinum

Titanium, Color-X, Platinum und Shade 19

Titanium, Color-X und Shade 19

Also Shade 19 und Titanium passen farblich zu den Grautönen auf dem Mainboard. Platinum ist etwas heller..
Weiss mag ich nicht und das Italian red passt irgendwie weniger als Color-X..

- - - Updated - - -

Wieder an den Radiatoren...

Der X-Flow braucht 33,5mm

und ich habe ungefähr so ca. 33,5mm gemessen..

Wieso konnten die Ingenieure von Lian Li nicht ein wenig mehr Spielraum lassen? Nach vorne sinds 50+ mm...


Und vorne wird's ein wenig eng..
Lüfter und Radiator messen 55mm von der Decke weg.

Okay, in der rechten Kammer habe ich Platz für Lüfter UND 45mm Radiator UND die Pumpe mit AGB (am Radiator befestigt oder davor aufgestellt), damit brauche ich nur eine schöne Lösung um vom Top- Radiator in den vertikalen zu gelangen.

Lege nachher schnell das MoBo ins case und schaue, dass ich paar Skizzen für die Tubes machen kann.



[Sharangir]

Zwei Skizzen für die mögliche Schlauchführung in der Hauptkammer.. Habe meine alte HD5850 als Dummy genommen.. die R9 290 ist einiges grösser, aber die Anschlüsse sind gleich platziert.

Die Pumpe sitzt mit AGB an den Lüftern in der Nebenkammer.. Wasser kommt von oben aus dem Radiator nach unten und geht in die Pumpe.
Wenn ich den Einlass oben am AGB mache, habe ich keine Füll-Öffnung mehr.. Lösung?

Von der Pumpe geht's seitlich raus und durch die Trennwand in die Hauptkammer. An Sound- und Raid-Card vorbei nach oben in die Grafikkarte.

Danach gibt's zwei Optionen:

Falls der X-Flow nicht passt und ich einen normalen Radiator nehmen muss:

Oben rechts wird's so noch viel enger als mit einem X-Flow..


Und mit dem X-Flow würde das ganze etwas simpler ausschauen:

Rechts geht's offensichtlich aus dem X-Flow raus und in den vertikalen rein, dann HINTEN in der Kammer aus dem Radiator raus und in den AGB rein.



In beiden Fällen werde ich nicht drum rum kommen, ein Loch in die Trennwand zu machen (für eine Durchführung).
Ich will in der Hinterkammer einen Schlauch verwenden mit T-Stück und Ablasshahn dran.

In der Hauptkammer werde ich eventuell doch auf Hardtubes setzen (Noch nicht entschieden)



[Sharangir]

Habe Gestern noch was getan..

Halterung des Staubfilters (Wieso auch immer da ein massiver Stahlrahmen mit Schlitzen zur Befestigung von Lüftern/Radiatoren verbaut wurde) entfernt.

Damit ich das Podest der Pumpe ausbauen konnte

Dann habe ich sämtliche Lüfter ausgebaut

Und die Slot-Cover auch gleich. (Ich bevorzuge es, wenn da hinten kein Staub reinkommt, darum verwende ich solide Cover)

Ich habe beschlossen, einen separaten AGB zu nutzen, daher wird die Pumpe mit Eisdecke Top zum Einsatz kommen. Polieren wäre eine Option, aber irgendwie gefällt's mir so ganz gut.

Der Radiator mit Lüftern kommt da hin. Nach unten sollte der Platz gerade so reichen. Bleibt die Frage, ob die Öffnungen oben auch passen.

Die Pumpe wird vom AGB abgehängt (welcher wiederum am Radiator befestigt wird) und auf einem Shoggysandwich gestützt. (Ich hatte die alte Pumpe 7 Jahre lang hängend an meiner Plexi-Midplate.. no issues so far.

Zwischen Pumpe und Netzteil bleibt hoffentlich genügend Platz für ein T-Stück mit Ablassventil und alle Kabel.

Hat jemand nen Vorschlag, wie sich diese gigantischen USB-3 Kabel sleeven lassen?

Mainboard festgeschraubt und begutachtet (okay, zeitlich war das vor dem anderen zeug )

Schaut aus, als gäb's da oben massig Platz..

Dann habe ich einen Papier-Dummy für den Top-Radiator mit Lüftern (55mm dick, 122mm breit) gebaut, um zu sehen, wie's vom Platz her ausschaut. (Natürlich habe ich vergessen, dass die Lüfter 30mm von der Rückwand weg sitzen werden.

Und Plötzlich ist's wieder etwas eng geworden.. Die Öffnung vom X-Flow liegt leider hinten in der Ecke (wo ich beim letzten Projekt das Leck hatte..) und der ST30 kann nicht gedreht werden (hat nur auf einer Seite Öffnungen), aber ein XT45 X-Flow würde von den Dimensionen her ganz andere Probleme kreieren..



Ich glaube, dass ich mit Titanium Grey MkII, Color-X und Shade 19 fahren werde. Bevor ich bestelle, will ich aber alle anderen Teile mal beisammen haben und erst dann entscheiden.



[Sharangir]

Habe die Teile-Liste leicht überarbeitet.

Nach reiflicher Überlegung habe ich beschlossen, den Hardtubes dennoch eine Chance zu geben und sie zumindest in der Hauptkammer zu verwenden. Werde dazu folgende Teile bestellen:
1/2x5/8" Monsoon PETG white
1/2x5/8" Monsoon fittings in chrome (für Mainboard, GPU und CPU)
1/2x5/8" Monsoon fittings in black (ffür die Radiatoren und die Wanddurchführung)

In der hinteren Kammer werde ich entwder den schwarzen Primochill Schlauch nutzen, der vom externen Radiator übrig ist, oder aber den weissen, der noch unbenutzt in einer Schachtel aufgefunden wurde.

Ausserdem habe ich beschlossen, die Idee mit der Pumpen/AGB-Kombo fallen zu lassen und einen separaten AGB einzusetzen (wegen mangelnder Befestigungsflexibilität am Radiator)

Der 150mm Alphacool Eisbecher AGB wird am mittleren Lüfter des Radiators in der Hinterkammer befestigt, direkt über der Pumpe.

Die Pumpe sitzt dann auf einem Shoggy Sandwich darunter und über ein T-Stück kann ich an deren Ausgang noch das 2-Wege Ventil für den Ablauf in den Kreislauf integrieren.

Wenn ich alle diese Teile erhalten habe, kann ich mal das gröbste zusammenbauen und dann sehe ich auch, wie die Rohre genau verlegt werden müssen, damit alles passt. Gerade in den Ecken könnten sich noch einige Problemchen ergeben.



[Sharangir]

Habe Gestern mal 100 Meter MDPC-X Sleeve bestellt.
Je 20m von:
Shade 19
Color-X
Platinum grey

und

Titanium Grey
Atomic Green

Vermutlich werde ich die ersten drei für diesen Build nutzen, aber ich habe Titanium mal noch dazubestellt.
(Mit grossen Mengen an Sleeve fällt sich die Entscheidung leichter, hoffentlich.)


Atomic Green geriet versehentlich in den Einkaufswagen..

Okay, ich konnte einfach nicht widerstehen, weil die Farbe so geil ist. (Beim Orange konnte ich mich zurückhalten, immerhin )

Wenn ich eines Tages meinen HTPC neu aufbaue, werde ich Grau und Atomic Green nutzen.

Spoiler

Das ist mein derzeitiges Farbschema am HTPC. Der baut auf einem Lian Li PC-Q06 auf (benchtable case mit PSU und HDD im Innern und Mobo oben drauf)

Habe auch noch 10 oder 20 Meter Aquamarin übrig, die ich damals bestellt und nicht verwendet habe, weil B-Magic einfach besser zur hardware passte.

In der Bestellung finden sich auch noch haufenweise Clips fürs Kabelmanagement.
Natürlich habe ich auch ein paar PCI-Ex Verbinder bestellt, damit ich die Längen der Kabel anpassen kann wo nötig.



Und dann habe ich noch was anderes bestellt.
Eine Samsung 960 EVO M.2 mit 250 GB

Die extremen Zahlen und die Tatsache, dass sie nur knapp über 100€ kostete, brachten mich in Versuchung.

Ich werde die SSD als Systemdisk nutzen, mit Windows 10/64Pro und meiner meistverwendeten Software (Office, Lightroom, Photoshop Elements, etc.) drauf. So kann ich meine 500GB Crucial SSD für RAW files zur Bildbearbeitung nutzen (und die fertigen Dateien dann aufs WD RE Raid schieben).
Die alte 120er Corsair SSD nutze ich wohl für games und die 1TB WD black wird für die restlichen, weniger wichtigen Daten eingesetzt.

Richtig bunter Mix

- - - Updated - - -

Habe überdies meine Skizze für den Loop neu erstellt. (Und natürlich die allererste Tube falsch eingezeichnet, ohne es zu merken..)

Orange/Gelb sind Schläuche und in der hinteren Kammer mit AGB und Pumpe.

Grün sind die weissen PETG Hard Tubes von Monsoon und das blaue ist der Radiator im Deckel.

Das Rohr in der oberen linken Ecke wird vermutlich ziemlich kompliziert sein, weil der Anschluss am Radiator hinten in der Ecke ist und nicht vorne.
Meine Lösung wäre ein 90°-Adapter am Radiator, sodass das PETG-Rohr gerade nach hinten geht.
Andere Vorschläge?

Der Übergang in der rechten oberen Ecke (vom Top Radiator in den vertikal platzierten) wird ähnlich schwierig sein.
Während die Anschlüsse auf gleicher Distanz von der Front sind, ist der Eingang zum vertikalen Radiator nur gerade 5mm tiefer gelegen als der Ausgang vom X-Flow, somit kann ich nicht einfach mit einem 90°-Winkel reingehen.
Muss aber hier wohl abwarten, bis ich die Radiatoren verbaut habe, um exakter abschätzen zu können, wie's ausschaut.


ps: das ist übrigens auch der, wo ich das tube am falschen Ort eingezeichnet hatte, denn ich werde die rechte Öffnung am Radiator nutzen, da diese auf einer Höhe mit dem outlet vom X-Flow sitzt. Natürlich habe ich das erst bemerkt, als ich den Loop fertig hatte im Paint.



[Sharangir]

Weihnachten kam etwas früher dieses Jahr

6 x Noiseblocker Multiframe MB12-PS (pwm mit 600 - 1'500rpm) + 2 x MB12-1 (750rpm)

Die Lüfter kommen vorgesleevt, aber ich will das neu machen, mit meinem Sleeve und vor allem "no compromise" bis zur Nabe

Die Gummiecken sind der Hammer!

Diese Lüfter sind einfach nur wow!
Ich hatte schon Papst-Lüfter und BeQuiet! Silent Wings (derzeit an meinem ext. Radiator und im Case), sogar die Noiseblocker Pro (am internen Radiator im aktuellen Rechner).
Die Multiframes sind aber nochmals ne ganz andere Liga, so richtig High-Tech!

Hätte nie gedacht, dass ich jemals so von einem Lüfter schwärmen würde.


Ach ja.. der Postbote brachte noch mehr Zeug

Werde die nächsten zwei Wochen nicht daheim sein, aber ich erwarte zwei Lieferungen von Aquatuning (woot!!!!) und den CPU-Kühler nächste Woche.



[Sharangir]

Apropos Sleeve..

Habe noch mehr Post erhalten:

Es könnte sein, dass ich Nils nen Tipp bezüglich meines Berufs gegeben habe

Da ich seine Zeichnungen so sehr liebe (Habe über die letzten 6 Jahre alle aufbewahrt!) habe ich zwei Pakte bestellt.

Im Innern fanden sich, wie immer, ein paar Samples:

Der SATA Sleeve in Shade 19

Material fürs Kabelmanagement (je 10 Stück, aber ich habe keinen Schimmer, wo ich die nutzen soll, da in dem Gehäuse nirgends passende Gewinde vorhanden sind.. )

Für den Fall, dass ich mich in der Situation wiederfinden sollte, PCI-Ex-Kabel kürzen zu müssen (Crimper, Pin-Remover und co sind schon vorhanden). Die Kabel am Corsair AX860i sind allesamt PCI-Ex (auf PSU-Seite) und damit kann ich auch alle kürzen.

Habe etwas Atomic-Green bestellt.. das Sample hat mich so fasziniert

Zusammen mit Titanium Grey

Und - noch cooler - mit Shade 19

Das wird dann wohl mein neuer HTPC eines Tages.


Ach so.. ja, den Sleeve, den ich für diesen Build hier brauchen werde.
Entweder
Shade 19, Color-X und Platinum grey

oder
Shade 19, Color-X und Titanium grey

Ich tendiere allerdings stark zu ersterem, da der Kontrast der Grautöne einfach besser ausschaut.

Allerdings macht auch die zweite Kombo weiterhin ne tolle Figur.

Bin offen für Vorschläge :cool



[Sharangir]

Update!!!

User MGGR aus der Computerbase community hat mir diesen Skylake-Delidder ausgedruckt.

Und er schaut toll aus

Die CPU passt prima

Am Samstag werde ich hoffentlich Zeit finden, das Teil zu köpfen, nächste Woche berichte ich dann vom hoffentlich erfolgreichen Verlauf der OP


Wie versprochen, da kam noch ganz viel mehr per Post.

Unter anderem ne kleine Auswahl von Alphacool Zubehör.

Verarbeitung ist nicht der Bringer, aber das Zeug kommt alles in die Hinterkammer, da stört's mich nicht weiter.

Die Sachen von Monsoon schauen hingegen toll aus.

Ich muss bei Aquatuning noch mehr für die hintere Kammer bestellen (Schlauch, Fittings, etc.)



Und einen Cutter für die Rohre brauche ich auch noch...

Der CPU-Kühler ist leider nicht so makellos wie erhofft. Schade, dass die eingravierte Schrift so billig wirkt. Mit etwas Metallpolitur werde ich vor dem finalen Einbau den kleinen Makeln an den Kragen gehen.

Aber die Unterseite ist superb, wie mein Minion bekräftigen kann

Der neue GPU-Kühler gefällt ihm auch extrem gut, obschon es sich um B-Ware handelt.

Dann war da noch mehr Zeug von Alphacool

Mein Minion musste den AGB runherum putzen, hat aber völlig versagt.

Dann hat er die neuen Füsse angebaut

und das Monster mit dem XT45 Radiator und den alten Lian Li Lüftern verschraubt.

Anschlüsse brauchte ich die alten Perfect Seal und den Primochill-Schlauch, den Aquatuning leider nicht mehr führt. Der ist unglaublich gut!

Das Monster zu verbauen war echt ein Gefummel, aber aufgestützt auf die kleine Monsoon-Schachtel ging's dann doch irgendwie.
Auf der Rückseite stellte ich dann fest, dass die Pumpe gar nicht Platz hat unter dem AGB..
Ich muss den AGB an den obersten Lüfter schrauben, sonst geht mein Plan nicht auf.

Ausserdem werde ich die Pumpe ohne Füsslein vom AGB abhängen (auf Shoggysandwich gestützt) lassen, sodass das Top gegen die Wand zeigt und die Pumpe möglichst wenig Widerstand für die Lüfter darstellt. (Ausserdem ist die Kombo In3/Out1 die beste gemäss dem Test zum Alphacool-Top (keine 90°-Winkel))



Dann habe ich die CPU und den Kühler installiert und wiederum Primochill Tubes und Perfect Seal fittings genutzt um die CPU unter Wasser zu setzen. Die Anschlüsse sind unschlagbar mit weissem Schlauch, aber man sollte den Schlauch kurz in heisses Wasser tauchen, um ihn überziehen zu können.

Beim Befüllen stiess ich vor ein Problem.. Grünes Kabel mit Schwarzem Überbrücken um nur die Pumpe laufen zu lassen.. Aber alle Kabel sind schwarz.

Dann fand ich heraus, dass das Corsair AX860i perfekt für meinen build ist.
Wenn ich den Self-Test Knopf am Netzteil gedrückt halte, läuft die Pumpe brav mit und der Loop lässt sich problemlos füllen.

Nach dem Befüllen habe ich die RAM eingesetzt und meinen TV angeschlossen. (Danke Intel, dass ihr die beschissene GPU verbaut habt, sonst wäre das nicht so leicht gewesen.)

Schaut schon gar nicht so schlecht aus

BIOS kommt, CPU bei 4-6°C über Raumtemperatur, RAM war zuerst auf 2133 MHz, liess sich aber auf 3000 MHz fixieren und der Rechner startete auch so auf.


Dann wollte ich noch die Lian Li RGB LED mit dem eingebauten Controller (im Case) testen..
Pink schaut toll aus, aber ich will ja kein Pink

Also weiss, wie schaut das wohl aus?

Ich verarsche euch nicht! Die blauen LEDs sind so stark, dass ein sauberes Weiss nicht möglich ist.
Ich werde den RGB-Controller rausschmeissen und stattdessen meine reinweissen LED verbauen, die ich schon im Dragonforce drin hatte.




Nach dem Köpfen der CPU werde ich mit dem Setup nochmals testen, bevor ich das Wasser ablasse und mich an den finalen Zusammenbau mache.



[Sharangir]

Kurzes Update

Habe die CPU geköpft - erfolgreich, möchte ich anmerken - werde aber leider nicht sagen können, wie viel das ganze gebracht hat, da ich sie vorher nie einem Benchmark unterziehen konnte.

Also, ab in den 3D-gedruckten Sockel von @MGGR

Der harte Teil..
Der Leim ist ziemlich fest, sodass dieser mit einem lauten Knall "brechen" wird. Hätte ich nicht erst ein Video geschaut, ich hätte wohl geheult und gedacht, die CPU sei Schrott.
Das heikle an diesem Punkt ist aber, dass, in dem Moment in dem der Leim "bricht", der Delidder nicht mehr fest in der Bank sitzt und unterfallen kann/wird. (Ich hatte meine Hand drunter, weil ich's im Video passieren sah!)

Anschliessend lässt sich der IHS ganz leicht wegnehmen

Den Leim kann man mit einem dünnen Plastikschaber (alte Kreditkarte bspw.) leicht wegmachen, einfach beim PCB vorsichtig sein.

Ich habe dann IHS und DIE mit Alkohol gereinigt und etwas Phobya Liquid Metal auf den DIE getropft. (VIEL zu viel, wie sich rausstellte, etwa so viel, wie für ne dual gpu nötig wär.. haha..) Mit Wattestäbchen brav verteilt und die CPU in den Sockel gesetzt.
(Gibt leider keine Fotos, war schon spät gestern Abend..)

Nun sollte man wohl den IHS wieder festleimen, aber bei Computerbase im Test schrieben sie, dass dies nicht nötig wäre. Ich wollte eh erstmal testen, ob die CPU überhaupt noch läuft, habe aber mal den UHU Alleskleber Super gekauft.

Also, IHS aufgelegt und Sockel verschlossen, sodass der IHS da sitzt wo zuvor auch.

Nun IHS mit Alkohol geputzt und die PK-1 von Prolimatech aufgeschmiert (die auch beim Kühler dabei war) für nen kurzen Test.
Beim finalen Zusammenbau werde ich natürlich auch Flüssigmetall nutzen, wie bei der GPU auch.


Und?
Jop, CPU läuft.
Leider kann ich aber nicht sagen, ob sie kühler läuft als zuvor. Würde mich richtig wurmen, wenn ich am Ende keine 4,5 GHz hinbekomme.. (mit den Hardtubes kannst nicht einfach schnell den Block wegmachen und mit der Paste experimentieren..)


Wie angekündigt, gab's noch ne zweite Mod letzte Woche

Da der X-Flow Radiator mit dem Case kollidiert, musste ich die Befestigungslöcher am Rahmen verschieben. Ich habe sie nur ca 1cm verschoben, sodass ich einige der bestehenden Schlitze weiternutzen kann.

Malerband drauf und "x marks the spot"

Echt praktisch, wenn's Leute in der Verwandtschaft gibt, die einen Hobbykeller haben mit grossen Maschinen

Bin ziemlich happy mit dem Resultat

Daheim wollte ich den X-Flow installieren, musste aber feststellen, dass die Stopfen für die Löcher oben am Radiator sich nicht mit dem Rahmen vertragen.
Also habe ich ein paar Distanzringe installiert (nur an den 4 Schrauben in den Ecken)

Nun haben die Stopfen genügend Platz.

Zusätzlich habe ich etwas von einer Dämmmatte abgeschnitten, um etwas Dämpfung zu erhalten, bei den Schrauben, die keine Distanzringe haben. Vielleicht hätte ich Gummi-Distanzringe verwenden sollen? (Macht das Sinn, wenn die Lüfter eh vom Radiator entkoppelt sind?)


Leider habe ich keinen Dremel oder so, sodass ich die Bohrungen mit der Handfeile glätten musste. Das Resultat ist ne Schande, aber man kann die Stelle am Ende eh nicht sehen..

Gestern kam auch meine letzte Aquatuning-Order (Danke Eddy, und alles Gute für die Zukunft :cool )
Werde nächste Woche Fotos machen und berichten.

Hoffentlich habe ich bis dahin auch nen Stufenbohrer um die Durchführung in der Trennwand machen zu können. Habe Gestern den ganzen Nachmittag mit der Suche nach so einem Scheissteil verschwendet. Für 50€ hatten sie einen im OBI. (und im Netz findeste dutzende um 6€ rum, sogar 3-er Sets für 10€.. Ich zahle doch nicht das 10x für ein einziges Loch!)


Wenn das Loch gemacht ist, kann ich mich an den Aufbau machen.


Leider gab's noch nen weiteren Rückschlag:
Es scheint, als wären die Samsung 960 EVO nicht lieferbar, sodass sich die Fertigstellung krass verzögern wird.
Ich kann die Armorplate (unter welche die M.2 SSD kommt) nicht wegmachen, wenn die GPU installiert ist. Und die GPU kann ich nicht wegmachen, wenn die mit PETG Rohren festgemacht ist.

Wenn mir endlich wer sagen könnte, wie LANGE das dauern wird, kann ich abschätzen, ob sich das ganze mit "Wasser ablassen, etc." lohnen würde für den Einbau.



[Sharangir]

Update incoming!!!

Primär gute Nachrichten, und etwas schlechtes..

Lasst uns mit dem guten Zeuch starten

Habe mehr Fittings erhalten

Und meinen Ablass-Hahn gebaut

Ziemlich kompakt, wenn er so an der Pumpe festgemacht ist. (Ich hoffe einfach, dass all die Fittings da dicht sind)

Phobya PWM splitter (für die Lüfter an den Radiatoren)

Und natürlich gleich richtig gesleevt

Temperatursensoren, sofort gesleevt

Habe auch mit SATA-Kabeln begonnen, aber nicht genügend Sleeve gehabt..

Weil ich endlich rausgefunden habe, wie ich die USB3-Kabel sleeven kann. (Die konnte man oben rausnehmen..)

Power-Button auch gleich gesleevt..

Da ich 2 x 2 TB WD Gold bestellt habe, brauche ich mehr SATA Sleeve (Werde ein Raid 10 mit 2x2 und 2x1 TB WD RE/Gold fahren für meine Daten)

Die Lüfter für den HDD-Käfig habe ich fertig:

Und die für den Decken-Radiator auch

Die Lüftergitter sind super schick

Solange dieser Kerl hier dicht hält, wird alles gut werden!

Dann habe ich gestern spät noch ein Loch gebohrt.. Was hatte ich Schiss!

Testlauf in meinem alten Lian Li sidepanel

Dann richtig..

Es war stockfinster und kalt wie sau.. und ich stand da gebückt über dem Case mit dem Bosch Schlagbohrer und einem Fräseneinsatz (konnte keinen Stufenbohrer auftreiben)
Aber, ich hab's geschafft

Drinnen noch en Foto mit der Kamera, 30sec Belichtungszeit

Und die Schottdurchführung passt

Werde da oben wohl noch einen zweiten 90°-Winkel verbauen. Ist viel zu eng, um die Hardtube da zu verschrauben..

Phobya Flüssigmetall auf die CPU und Radiator und Mainboard eingebaut

Anschlüsse für die Monsoon PETG Rohre sind isntalliert

Da vorne habe ich einen Schlauch eingebaut, weil die Anschlüsse nicht exakt auf einer Höhe sind und ich mir das mit einem Rohr nicht zutraue..
Aber der Schlauch sieht derbe hässlich aus..

Mehr Lüftergitter und das Schott in seiner ganzen Pracht

Nach hinten steht das Teil mächtig raus.

Radiator 2 mit Lüftern und AGB installiert

Leider... nun kommen die schlechten Neuigkeiten.. ist die D5 zu fett.. sie berührt das sidepanel und wird so mächtig Lärm machen.

Habe schon eine Laing als Ersatz bestellt..


Die Samsung EVO 960 M.2 SSD sollte in 3 Wochen da sein.. Ohne die kann ich die Grafikkarte nicht verbauen, da die Abdeckung vom Mainboard so weit nach oben reicht. (Richtiger Design-Fail, ASUS!)


Meine Pläne für die nächsten 3 Wochen:
- Kabel vom PSU kürzen und Sleeven
- Grafikkartenkühler installieren
- Alphacool backplate zurechtschneiden als Abdeckung für meine Soundcard
- Überreste der Backplate als Abdeckung für meinen Raidcontroller nutzen
- Rohrlänge für Mainboard festlegen..





Danke fürs lesen



[Sharangir]

Nur ein kleines Update diese Woche..

Meine Samsung 960 Evo 250GB ist angekommen

Riesig, das Teil!

GPU-Kühler habe ich ausgetauscht

Die Heatkiller waren schon immer meine Favoriten (nur leider zu teuer damals) und ich habe beschlossen, dass meine neue Grafikkarte im Sommer auch heatkiller Blocks erhalten werden.


Dann habe ich noch ein wenig gesleeved

Bin aber so richtig eingerostet.. habe sicher 20 Heatshrinks durchgebrannt für schlappe 2 PCI-Ex Kabel..

Passprobe an der GPU

Gefällt mir


Und ein Vergleich zu meinem ersten Projekt (schwarz/weiss/rot).. Damals habe ich mich nicht gross um die Heatshrinks gekümmert.. jetzt ist mir eine gewisse Einheitlichkeit schon noch wichtig.

Die Kabel sind leider etwas dünn, so dass der Sleeve nicht richtig fest sitzt.. So kann ich nicht maximalen Stretch rausholen, ohne Angst, dass die Heatshrinks sich lösen würden.

Diese Woche sollte ich meine MDPC-X Bestellung erhalten, sowie die 2 x 2 TB WD Gold und hoffentlich auch die letzte Aquatuning Bestellung dann habe ich alle Teile um über die nächsten Wochen fertig zu machen.

Nächstes Weekend will ich alles Sleeving fertigmachen und vielleicht auch noch den Loop in der hinteren Kammer, sodass ich dann mit der Hauptkammer anfangen kann.


Für heute will ich noch die Alphacool backplate zuschneiden, sodass ich dann die Cover für Soundcard und Raidcontroller habe.



[LifadxD]

Schade dass du hier mit dir alleine schreibst, schöne Arbeit die du da machst
Bin gespannt wie sich das Projekt weiter entwickelt.



[Sharangir]

Danke.
Freut mich, dass es gefällt

Jo, bei meinem letzten Mod (2010) gab's noch massiv mehr Feedback und Kommentare.
Weiss nicht, was ich falsch mache, aber das zieht sich leider durch die meisten Foren durch.

Wird wohl ein Wechsel in der Mentalität sein, oder generell ein Rückgang in der Modding-Szene?


Ich freue mich jedenfalls tierisch drauf, wenn der Rechner meinen geliebten Dragonforce aufem Schreibtisch ablösen wird.



[HW-Mann]

Wow! Abo!



[Sharangir]

Wow! Abo!

Danke



[flix29]

Schöne Arbeit und schöne Fotos, macht Spaß hier reinzugucken.



[Sharangir]

Sagt Hallo zu meinen backplates für raid controller und Soundcard

Werde die Dinger mit Wärmeleitpads festkleben

- - - Updated - - -

Habe mal wieder ein Update


Pumpe ist eingetroffen und mit 45°-Adapter installiert, sodass der Schlauch zur Durchführung kommt.

Pumpe hängt am AGB und ist auf ein Schaumkissen von Phobya gestützt

Dieses mal (im Dragonforce habe ich's vergessen) habe ich auch an einen Ablauf gedacht.
Und das Teil gefällt mir richtig gut.

Bin für Meinungen offen, ob ich nur den Hahn, nur die Schnellkupplung oder beides lassen soll..



Dann gab's wieder mal ein Paket von Nils mit mehr Sleeve, sodass ich meine SATA-Kabel und die i/o-Kabel fertigmachen konnte. Ausserdem gab's noch mal paar Meter Shade 19 und Atomic Green SATA Sleeve für meinen nächsten HTPC (wird noch ne ganze Weile dauern..)

Sleeving Pr0n mit CPU, PCI-Ex und ATX Kabel

Nur das ATX

Schade, dass man den blauen USB 3.0 Stecker sehen kann.. gehe ich wohl noch mitem Eddign ran..

Die Kabel an der GPU gefallen mir saumässig gut!

Für die meisten Kabel habe ich Shade 19 gewählt, damit sie im fertigen Build nicht zu viel Aufmerksamkeit auf sich ziehen.

Kabel vom PSU sind alle 1:1:1 gesleevt, die Sensoren rot, Lüfter grau, alles andere Shade 19.

Dennoch wird's in der Hinterkammer ein riesiges Chaos mit Kabeln geben.. ist schon jetzt schlimm, und da sind noch keine Kabel vom Netzteil drin.. (oder der HDD Cage mit SATA Kabeln..)



Nächstes Update wird wohl erst an Weihnachten kommen, muss noch auf eine Bestellung (PETG-Leim und 45°-Adapter) warten, habe derzeit sonst viel zu tun und werde die Kabel erst verlegen, wenn die Rohre fertig sind und der Dichtungs-Test erfolgreich durchgeführt.


Cheers



[Sharangir]

Warte noch immer auf meine letzte Aquatuning-bestellung.. vor 2 Wochen erhielt ich ne E-Mail, dass meine Sachen gleich verschickt würden. Keine weitere Meldung seither..

Ohne den 45°-Winkel für den Top-Radiator kann ich nicht weitermachen. Dieses Rohr wird Platz brauchen für die Installation. Ohne den Leim kann ich auch keine der anderen Rohre installieren, und ohne eine vorgängige Dichteprüfung werden keine Kabel verlegt..

Für den Moment sitze ich also fest.


Habe mal die WD Gold im Käfig installiert. Mann, wie ich den Typen schlagen könnte, der diesen Käfig designt hat. Um eine Platte auszutauschen, musst du ALLES abhängen und den ganzen Käfig ausbauen.

Sorry für die miesen Handy-Fotos, aber ich habe mir ne Grippe eingefangen und versinke in Arbeit, sodass ich keine Zeit hatte, da wieder alles aufzustellen.

Dann experimentierte ich ein wenig mit den PETG-Rohren und habe sogleich das bending tool kaputt gemacht.
Wusste nicht, dass die Rohre ne ganze Weile flexibel bleiben nach dem aufheizen, sodass ich mit dem Tool über den Fön ging und dieses angeschmolzen habe..
Diese Stelle hinterlässt nun so hässliche Abdrücke in den Tubes.. mal schauen, ob ich das mit Feile und Schleifpapier etwas ausbessern kann.

Dazu kommt, dass ich, trotz des Silikon-Inserts, bei meinen ersten Versuchen haufenweise Geschwülste in den Rohren produziert habe.. Mein Eindruck ist, dass man nicht nur biegen, sondern auch ziehen muss, um das zu verhindern?

Die Verbindung vorne im case werde ich nun doch mit einer Tube machen. Der zweite Versuch schaut schon ganz nett aus, auch wenn der Bend noch etwas zu krass ist.

Es gibt, zum Glück, aber auch paar positive Neuigkeiten.
Wie gewohnt, sind die tollsten Weihnachtsgeschenke die, die man sich selber macht.
Ich habe mir vor wenigen Wochen neue Kopfhörer gegönnt und nun zu Weihnachten den passenden Kopfhörerverstärker dazu.

Beyerdynamic DT-990 (250 Ohm "Edition"), Destiny Audio Aristaios Mk II tube amplifier, FiiO X5 2nd gen DAP

Und der Verstärker alleine (Bild von der Kamera, wie man unschwer erkennen wird)

und ohne die Käfige

Der Amp kommt dann auch auf den Schreibtisch, sodass ich hoffentlich auch mal nen Vergleich zur Xonar Essence STX anstellen kann.



[Sharangir]

Habe heute meine MOLEX-Kabel gemacht

Für die Soundcard

Mein Sackboy hat mir geholfen, die Kabel zu machen, weil Weihnachten mich immer total nervt und mir die Geduld raubt.

Dann gibt's da noch den Special Purpose Molex splitter zu machen

Wall-E hat mit dem geholfen, weil die Verkabelung nicht ganz simpel ist

Die zwei hatten das ziemlich schnell gesleeved

Und wollten mit dem Berg von Mini-Kabeln posieren

Danach musste Wall-E los, weil's haufenweise Abfallberge wegzuräumen gibt, aber der Sackboy wollte euch das Produkt noch zeigen

Erklärung:
Das Pinout eines MOLEX Steckers sieht wie folgt aus:
12V
GND
GND
5V

So habe ich's auch für die Soundcard gelassen.

Allerdings brauchen fast alle anderen Geräte (Pumpe, Lüftersteuerung, LEDs, etc.) nur jeweils ein 12V und eine Erdung und belegen damit nur nen halben Stecker.
Nachdem mich ein anderer Modder im Overclockers.net inspirierte, beschloss ich, jeweils zwei Geräte an einem Molex-Stecker anzuschliessen. Dazu habe ich das Pinout an den Steckern am Splitter wie folgt geändert:
12V
GND
GND
12V

Damit das funktioniert, wird der Molex-Splitter an einem der PCI-Ex Stecker angeschlossen am Netzteil, wo ich 4 Erdung und 4 x 12V habe.

Damit spare ich massig Kabel und kann auch den Salat etwas reduzieren in der hinteren Kammer.

Für Morgen auf dem Programm steht:
SATA-Stromkabel (auch custom), Installation der Schienen für die LED und mehr PETG-Rohre verbiegen.. (zurechtbiegen)

Cheers



[RenovatioApo]

Gute Idee mit dem Aufteilen der Spannung am Molex Stecker, so hat man immer nur die Kabel die auch benötigt werden und der Rest fehlt einfach. Im ganzen alles sehr Sauber was du machst. Sleeve Arbeit ist erste Sahne und die Farbkombination finde ich super. [emoji106]



[Sharangir]

Danke, @RenovatioApo
Freut mich, dass es gefällt. Die Idee stammte nicht von mir, aber ich musste das sofort selber ausprobieren, weil mich die halb belegten Stecker nervten.
Bin auch sehr stolz auf mein Sleeving. Straff waren sie immer schon, aber beim letzten Mal hatte ich meine liebe Mühe mit dem heatshrink. Das habe ich nun auch im Griff

Kabel sind alle fertig, 7 SATA Kabel und SATA-Power für 7 Laufwerke

Die Laufwerke sitzen so dicht beisammen, dass ich gar keinen Sleeve verwenden konnte.

Die SSD ist leicht versetzt, daher dieser Knick am Ende.


Mein Sackboy half mächtig mit, so konnten wir nach ein paar weiteren Fehlschlägen zwei weitere Teile des Loops fertigstellen

Der Teil von GPU zur CPU war ne richtige PitA, weil der um ca 1,5cm nach rechts versetzt gehen muss.

Auf dem Bild sieht man's noch besser.

Bis ich gecheckt habe, dass ich die Rohre einfach warm in die Anschlüsse stecken kann, damit sie auch wirklich passen werden..


Bin ganz happy mit dem Ergebnis, fürs erste mal hardtubes, aber werde den CPU-MB-Verbinder wohl noch etwas kürzen.


Zum Glück habe ich gemerkt, dass ich an jedem Anschluss den O-Ring zwischen Fitting und Kühlkörper vergessen hatte. Das wäre ja ne Schweinerei geworden...



[KurantRubys]

Ich lass auch mal ein Abo da, ich muss unbedingt wieder mehr im Modding-Bereich mitlesen, sieht super aus bis jetzt



[Dabbelju]

Was für eine Arbeit! Dank dir für die detailierte Beschreibung deines Projekts. Bin immer wieder erstaunt, welch ein Aufwand getrieben wird, dem Hobby zu frönen. Abo...



[Sharangir]

Danke Leute

Ich hoffe, dass ich nächste Woche mein Paket von Aquatuning erhalte, damit ich den Rechner fertigmachen kann.
Anscheinend brauchen die 3 Wochen, um die Schachtel mit den Monsoon-Leimen zu finden, die beim Umzug irgendwo deplatziert wurde..

Werde mich heute und Morgen noch mit den verbleibenden Rohren und der Beleuchtung auseinandersetzen, sodass ich wirklich nur noch den Leim brauche, zusammenbauen und aufsetzen.

(Okay, die ganze, potentielle, "Leck"-Geschichte habe ich jetzt mal verdrängt.. ich bete, dass da nix schlimmeres sein wird..)



[HaGa]

Danke Leute

Ich hoffe, dass ich nächste Woche mein Paket von Aquatuning erhalte, damit ich den Rechner fertigmachen kann.
Anscheinend brauchen die 3 Wochen, um die Schachtel mit den Monsoon-Leimen zu finden, die beim Umzug irgendwo deplatziert wurde..

Werde mich heute und Morgen noch mit den verbleibenden Rohren und der Beleuchtung auseinandersetzen, sodass ich wirklich nur noch den Leim brauche, zusammenbauen und aufsetzen.

(Okay, die ganze, potentielle, "Leck"-Geschichte habe ich jetzt mal verdrängt.. ich bete, dass da nix schlimmeres sein wird..)

viel Erfolg ich warte seit 12.12. auf 6 Lüfter ... top Arbeit bis jetzt
