[Projekt] Mein erster Casecon - CC01
- Ersteller Athlon-64
- Erstellt am
Danke .... wie viele Stunden ich jetzt schon dran bastle weis ich selbst nicht ... aber es sich schon einige und werden auch noch einige werden
mfg
mfg
na dann viel spass beim friemeln
Die sieht man sogar! Musst nur genauer auf den Umschlag schauen!
Morgen...

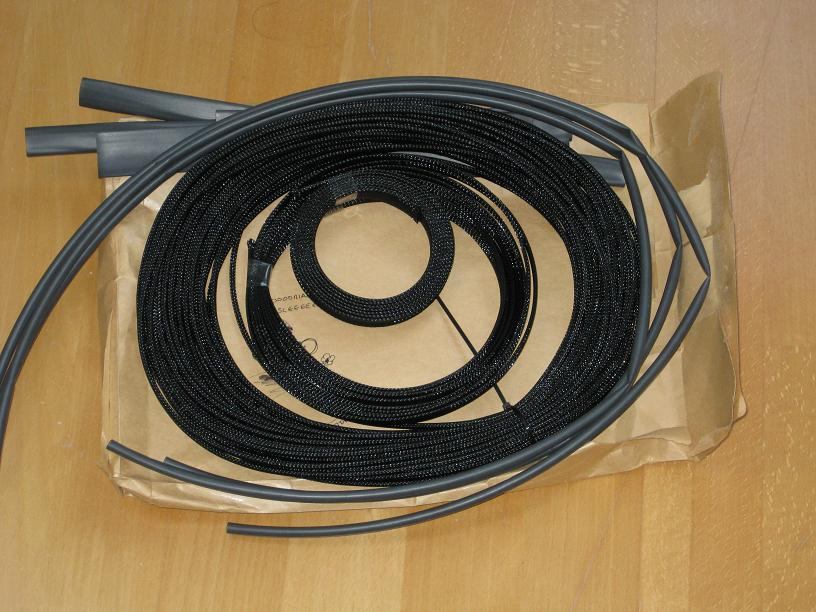

das Netzteil selbst wird siccher nicht gesleevt ... vorerst nur die sichtbaren Lüfterkabeln, SATA, Frontanschlüsse, und wenn sichtbar Kabeln für die beleuchtung (der Wakühler zB) ... verlängerungen fürs NT muss ich mir erst besorgen mal sehn ... kommt dann später noch dazu.
mfg
das Netzteil selbst wird siccher nicht gesleevt ... vorerst nur die sichtbaren Lüfterkabeln, SATA, Frontanschlüsse, und wenn sichtbar Kabeln für die beleuchtung (der Wakühler zB) ... verlängerungen fürs NT muss ich mir erst besorgen mal sehn ... kommt dann später noch dazu.
mfg
Soo ... weiter gehts

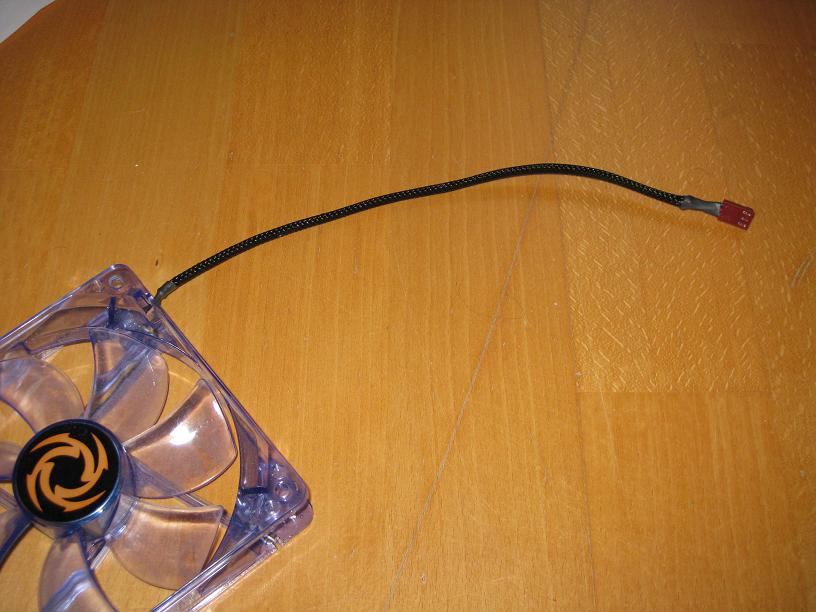

Zuerst mal ein Pic von meinem ersten gesleevten Lüfter:

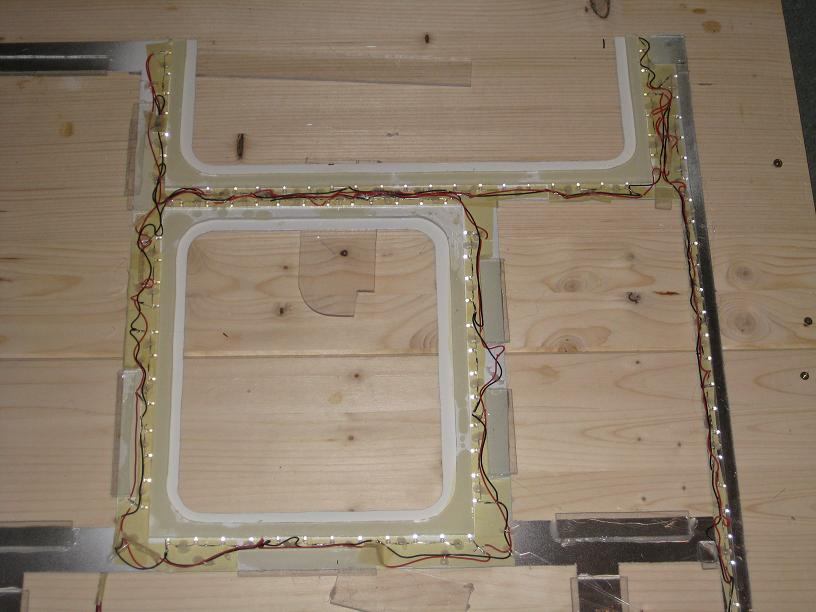

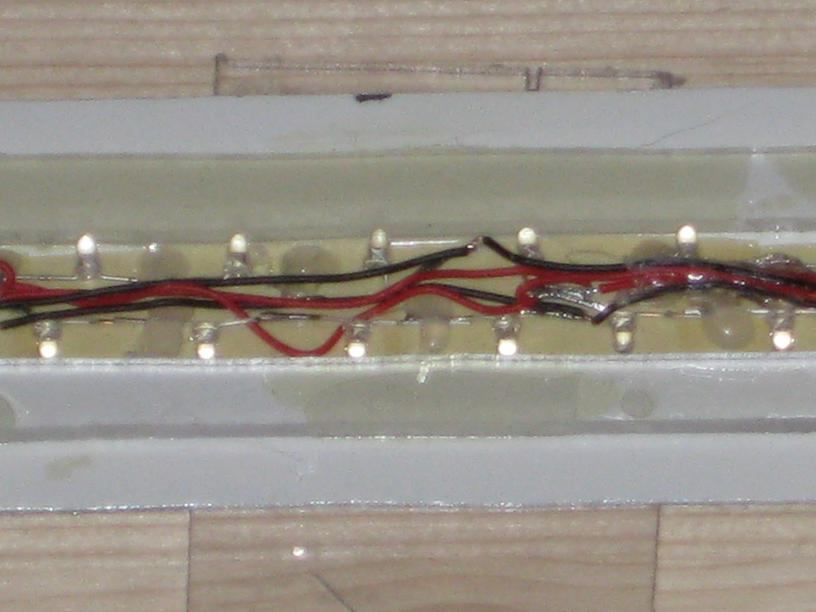

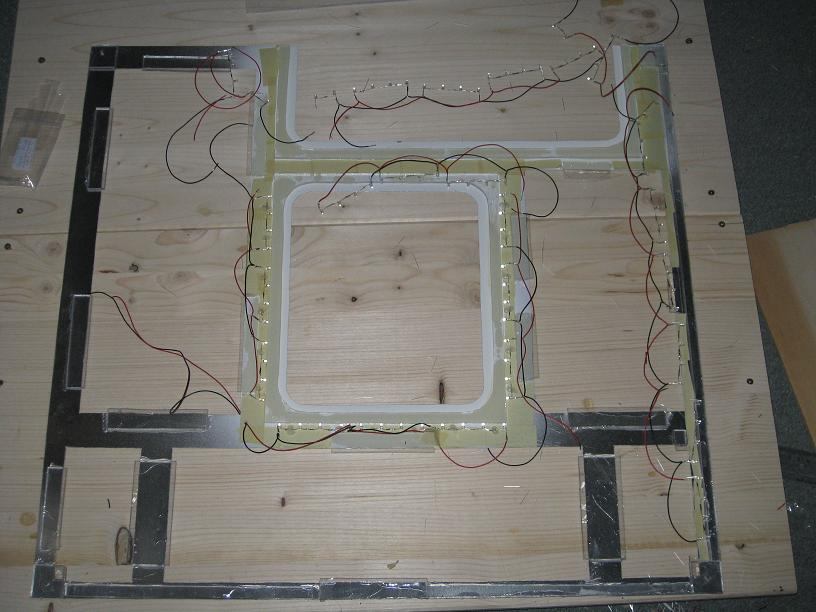

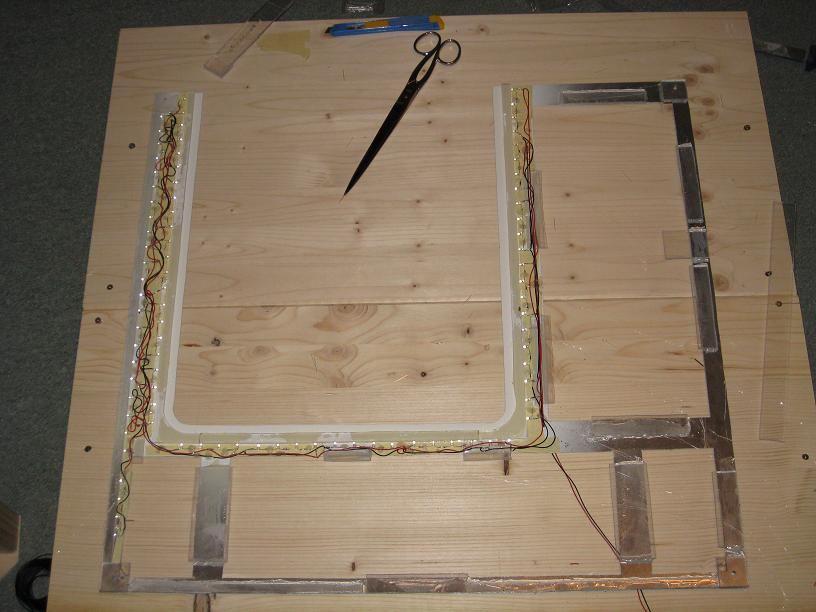

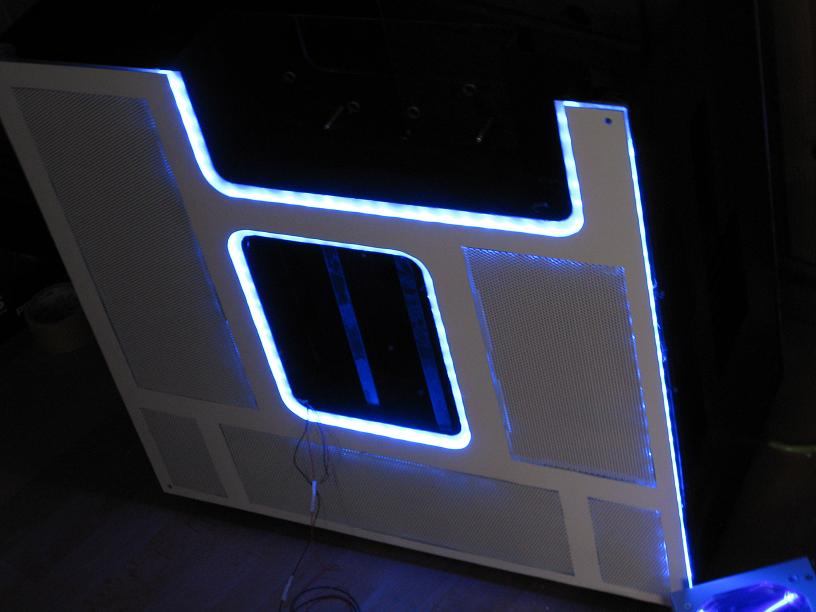

Dann gings mit der linken Seitenwand weiter ... Dort habe ich die (88) Leds für die Windowkitrahmenbeleuchtung gelötet
Kabelsalat ... lecker

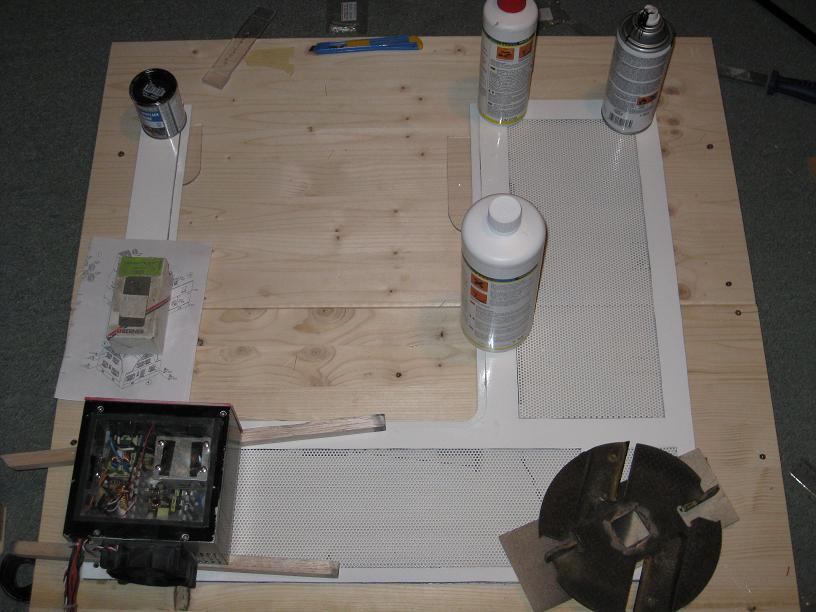

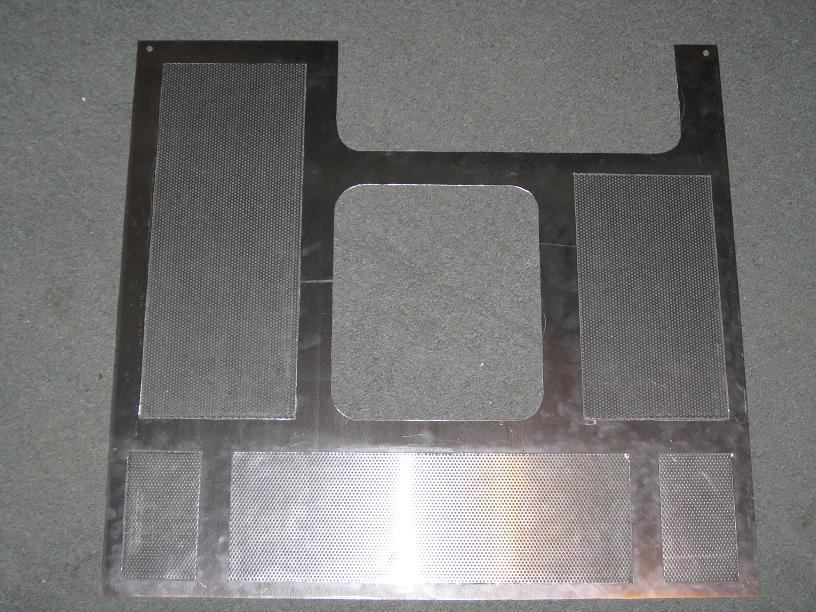

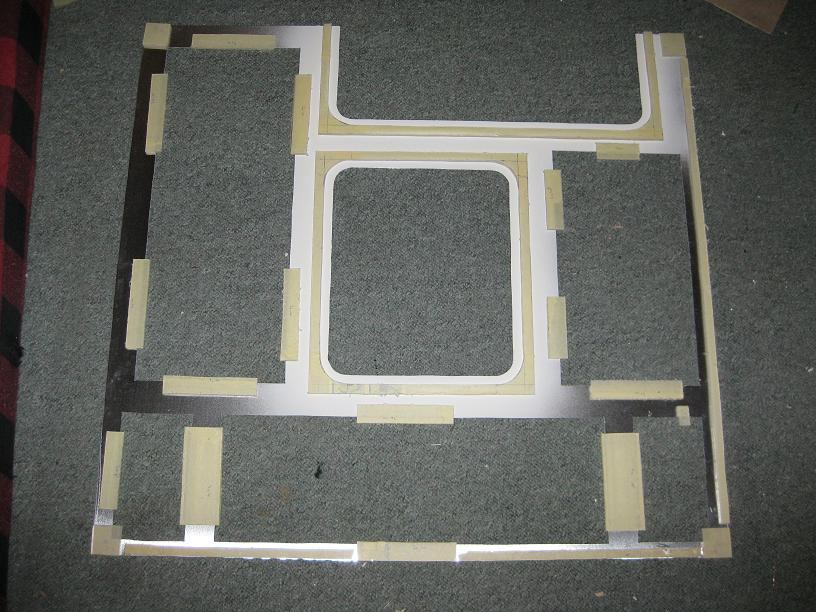

Dann habe ich die beiden Teile und die Lochbleche verklebt

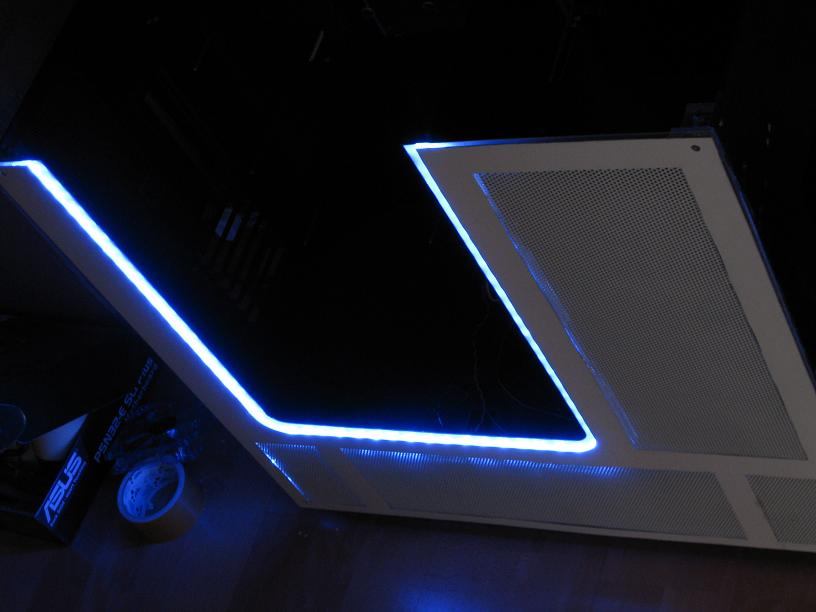

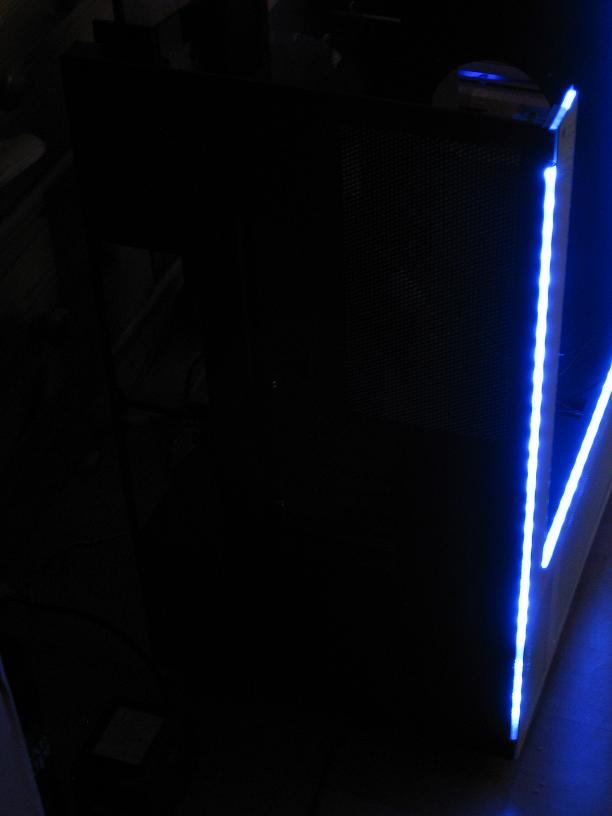

Morgen gibts dann ein Pic mit Beleuchtung
mfg
Zuerst mal ein Pic von meinem ersten gesleevten Lüfter:
Dann gings mit der linken Seitenwand weiter ... Dort habe ich die (88) Leds für die Windowkitrahmenbeleuchtung gelötet
Kabelsalat ... lecker
Dann habe ich die beiden Teile und die Lochbleche verklebt
Morgen gibts dann ein Pic mit Beleuchtung
mfg
Anhänge
Ja das war auch nur ein Testlüfterkabel ...
Es zieht sich in die Länge ... und gegen Ende wirds dann auch richtig anstregend sich noch zu konzentrieren ... ein Fehler darf nicht passieren sonst gibts nen Kurzen ... aber wenn dann das Ergebnis vor einem liegt und alles funktioniert dann vergisst man schnell die Anstrengungen
mfg
Es zieht sich in die Länge ... und gegen Ende wirds dann auch richtig anstregend sich noch zu konzentrieren ... ein Fehler darf nicht passieren sonst gibts nen Kurzen ... aber wenn dann das Ergebnis vor einem liegt und alles funktioniert dann vergisst man schnell die Anstrengungen
mfg
das schaut doch richtig gut aus, machst du hinten noch etwas vor die kabel oder lässt du es so weil es schaut ja so nicht wirklich gut aus und ich weiß ja nicht ob es dann hinten auch nicht zu dick wird ?
meinst du die Kabel die man im obersten Bils sieht ... ??
mfg
mfg
ja die meinte ich auf Bild 1
die werden natürlich versteckt ... sieht dann so aus wie bei der linken Seitenwand
mfg
mfg
Tante Erna
Semiprofi
bei den Leds sind 4 in Serie geschaltet - die mit einer Konstanstromquelle betrieben werden
die Leds sind ganz normale 3mm Leds mit 7200 mcd - bekommst du bei jedem Elektronik oder LEd Versand
mfg
die Leds sind ganz normale 3mm Leds mit 7200 mcd - bekommst du bei jedem Elektronik oder LEd Versand
mfg
Soo ... kleines Update

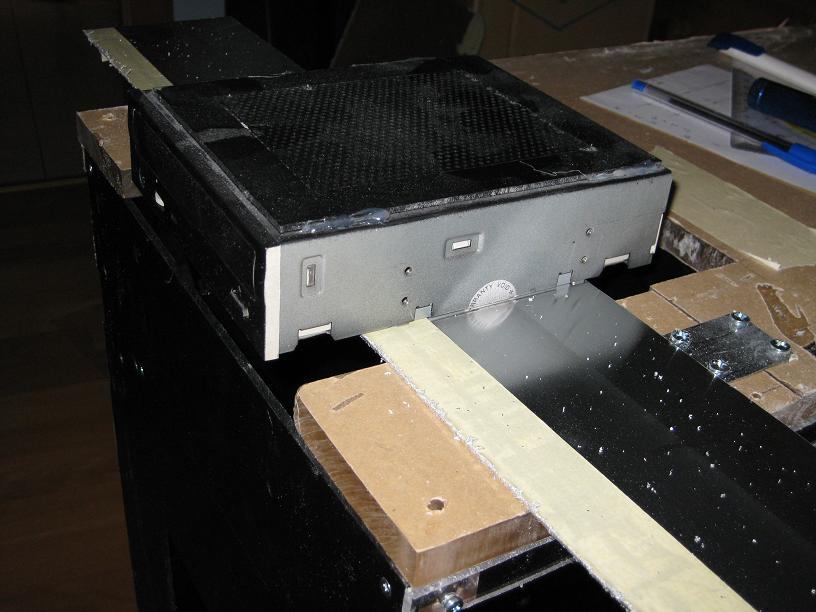

Heut gings mit dem Deckel los ... zuerst mal habe ich ausgetestet wo das Laufwerk hinkommt - da sich ja eine aufklappbare Front aufgrund der größe nicht realisieren ließ musste das Laufwerk wo anders hin

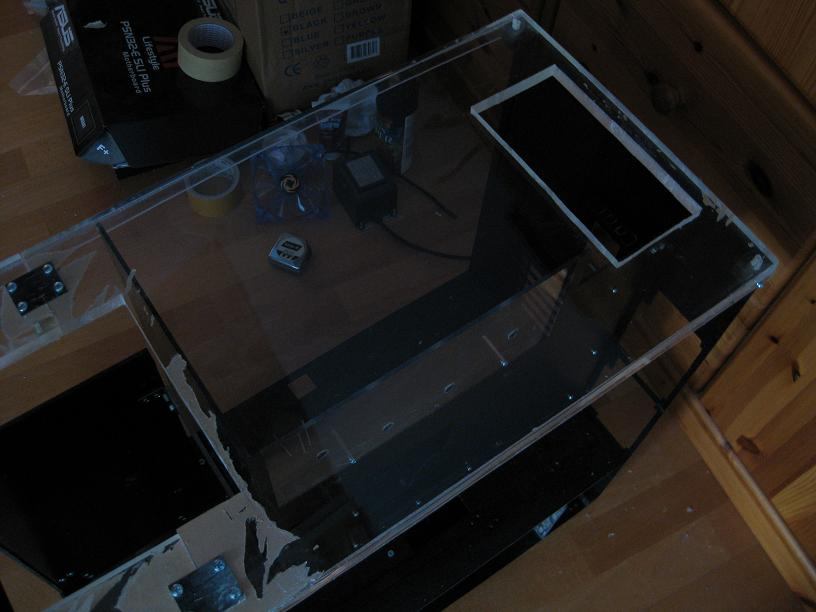

Dann habe ich mal die Folie von der 1,5er Plexiglasscheibe entfernd ... eine sch... Arbeit - die reinst Frimelei - hie mal probeweise aufgelegt - ein paar Papierreste waren noch drauf

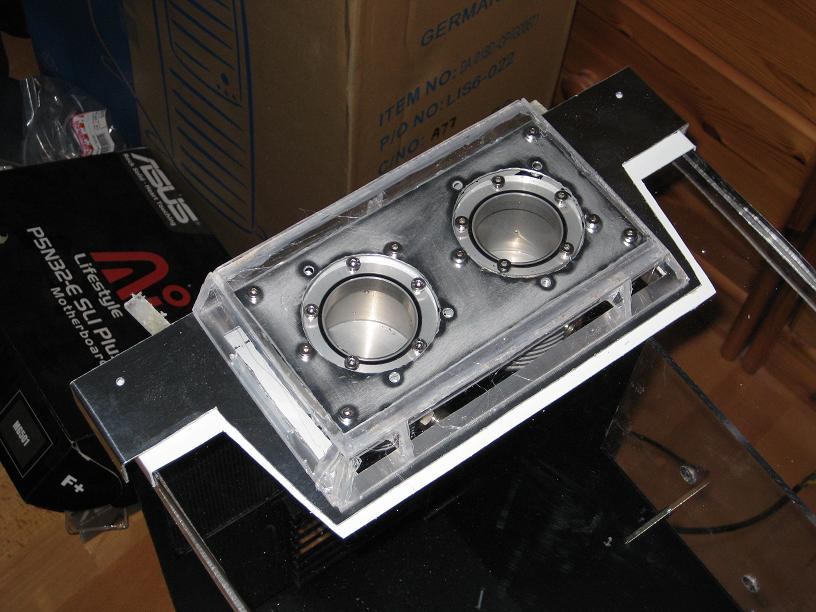

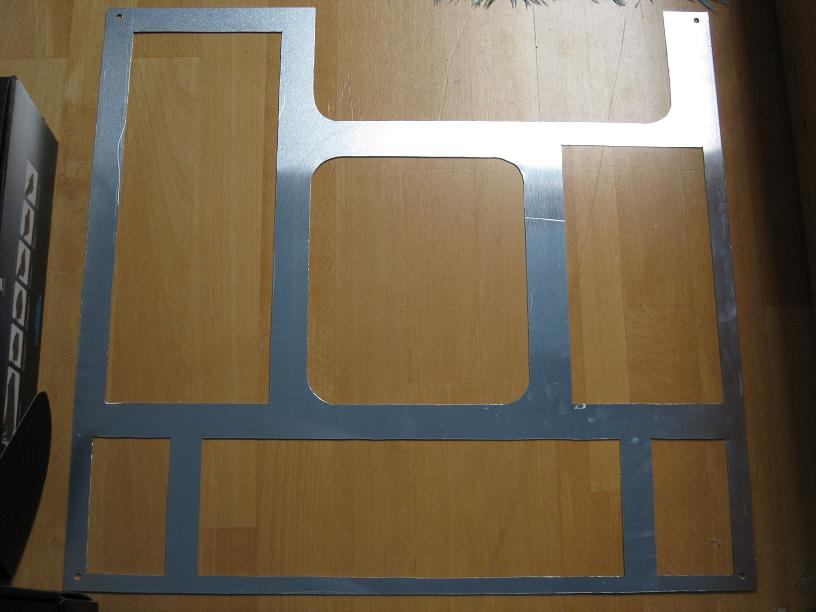

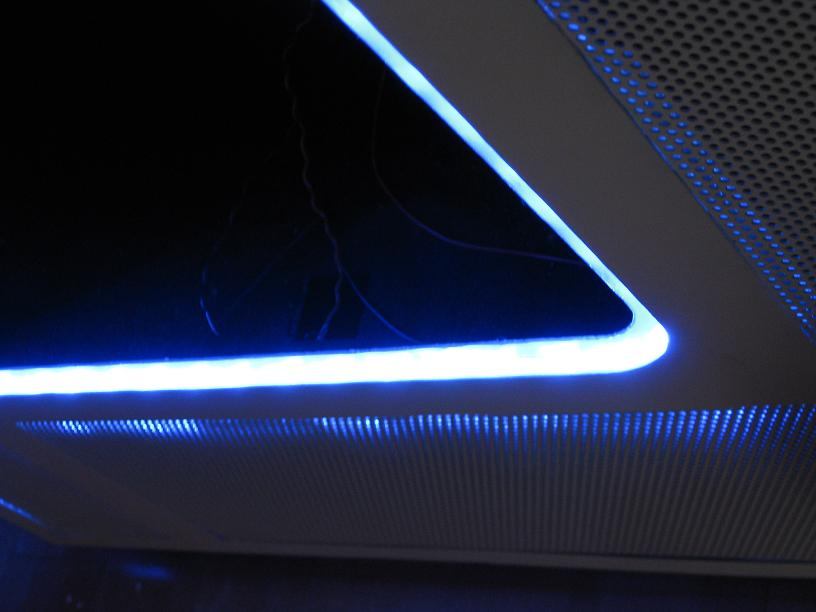

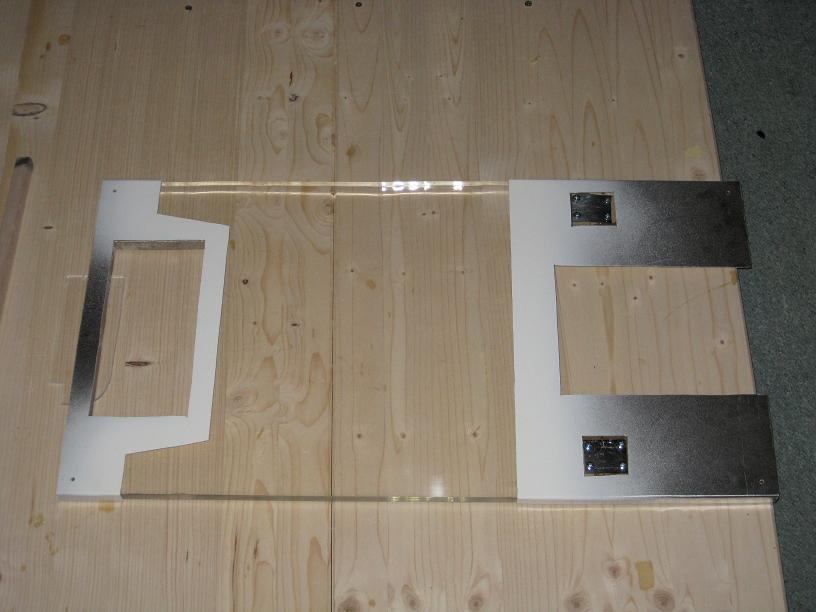

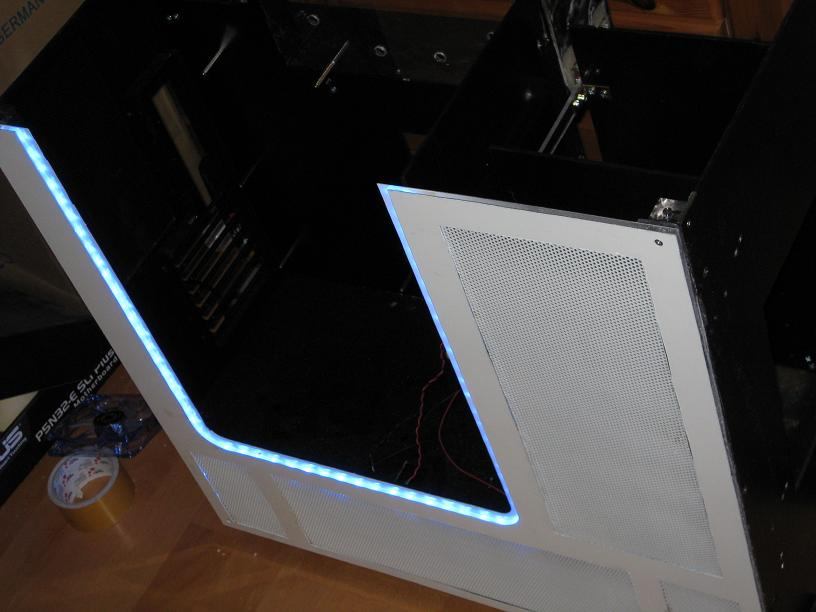

und dann habe ich die ersten Alu Verkleidungsteile gebastelt - Hier sieht man schon wie das Window im Deckel dann ausseit - der Rand wird wie bei den Seitenwänden beleuchtet - der Ausschnitt hinten ist für die beiden Aquatubes
mfg
Heut gings mit dem Deckel los ... zuerst mal habe ich ausgetestet wo das Laufwerk hinkommt - da sich ja eine aufklappbare Front aufgrund der größe nicht realisieren ließ musste das Laufwerk wo anders hin
Dann habe ich mal die Folie von der 1,5er Plexiglasscheibe entfernd ... eine sch... Arbeit - die reinst Frimelei - hie mal probeweise aufgelegt - ein paar Papierreste waren noch drauf
und dann habe ich die ersten Alu Verkleidungsteile gebastelt - Hier sieht man schon wie das Window im Deckel dann ausseit - der Rand wird wie bei den Seitenwänden beleuchtet - der Ausschnitt hinten ist für die beiden Aquatubes
mfg
Anhänge
hat nen geilen Effekt mit den Rändern, nur würd ich irgendwie versuchen das Licht zum Lochblech hin abzuschotten, weißte was ich mein?
Weil das Licht wirft irgendwie auf dem Lochblech so ne Unregelmäßigkeit durch Kabel, Kleber usw. Das macht so einen unordentlichen Endruck.
Zudem würde ich lieber über alle offenen Lötstellen noch Kleber machen, um das zu isolieren, nicht, dass du da nen kurzen bekommst.
gruss
Weil das Licht wirft irgendwie auf dem Lochblech so ne Unregelmäßigkeit durch Kabel, Kleber usw. Das macht so einen unordentlichen Endruck.
Zudem würde ich lieber über alle offenen Lötstellen noch Kleber machen, um das zu isolieren, nicht, dass du da nen kurzen bekommst.
gruss
ja weis ich ... das werd ich machen
hab alles ordentlich isoliert ... da kann nichts mehr sein (hab nur kein Pic davon gemacht)
mfg
hab alles ordentlich isoliert ... da kann nichts mehr sein (hab nur kein Pic davon gemacht)
mfg
