Mein modding Tagebuch Holz Tower *Pix UpdateS.8*

[blennitom]

so ne Halterung würde mir für meinen NexXxoS HP Pro auch gefallen



[Vorher]

jup zum anschluss kommt es nur duch den spalt das ist aber kein thema
was verstehst du bei den pins nicht?

naja ist es nicht egal ob das wasser jetzt duch einen 8mm oder durch 15 1,5mm löcher kommt? ok es ergibt sich ein bisschen mehr druck aber sonst auch nicht mehr oder?
mfg
Vorher



[Nemesis83]

naja ist es nicht egal ob das wasser jetzt duch einen 8mm oder durch 15 1,5mm löcher kommt? ok es ergibt sich ein bisschen mehr druck aber sonst auch nicht mehr oder?
mfg
Vorher

oh doch
genau das ist das prinzip eines düsenkühlers
zum einen hast du dadurch eine immense oberflächenvergrößerung des wasserstrahles bzw der kontaktfläche zwischen cu und wasser was wiederum die kühlleistung positiv beeinflusst
zum anderen hast du recht wenn das wasser durch die düse muss erhöht sich der druck und die wassergeschwindigkeit und hier greift das düsenkühlerprinzip
wenn das wasser mit hohem druck im 90° winkel auf die cu fläche bzw zwischen 4 pins trifft lößt sich die grenzschicht die bei anderen kühler prinzipen eine bessere wärmeabfuhr verhindert
daraus resultiert ja die gute kühlleistung eines düsenkühlers gegenüber einem kernkühler oder einem normalen durchlaufkühler


hatte ich schon erwähnt dass der kühler dicht und der durchfluss in ordnung ist *freu*



[domsch]

*Thread hervorgrab*

Läuft da nochwas oder wie?

Hoffe doch schwer



[Riverna]

Hab mal eine Frage, welche Digicam hast du weil deine macht ja echt sehr gute Bilder.



[blennitom]

guggst du in die EXIF und siehst Pentax Optio 450



[Riverna]

guggst du in die EXIF und siehst Pentax Optio 450

Ok danke



[sid]

*gähn*

baust du noch oder zockst du schon ?



[TheRealPredator]

*gähn*

baust du noch oder zockst du schon ?

@ sid: selber besser machen, dann sehen wir weiter.

ansonsten sieht das was du da machst echt gut aus, bin auf das endergebniss gespannt.



[Nemesis83]

er hat aber leider recht, is wirklich lange her dass ich was gemacht habe
allerdings hatte das seine gründe und es gibt nun mal wichtigere dinge im leben als modding...
es wird sicher weitergehen wenn auch nicht gleich morgen



[Nemesis83]

ok mädels hab mal wieder weitergebaut

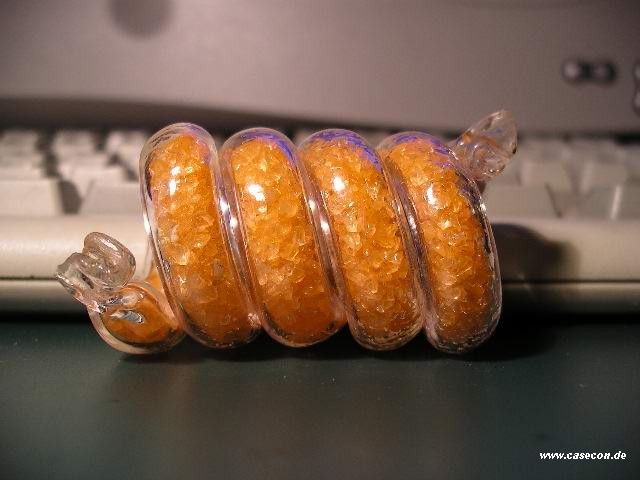

das ganze ist eine plexiglasspirale selbst gebogen mit glassplittergranulat in orange (soll ja zum case passen)
länge 7cm durchmesser ca 3cm
wo das ganze verbaut wird und wie ich es verwende dauert noch etwas
is mir zur zeit etwas zu aufwendig, bin voll im facharbeitsstress
deswegen ist dies das letzte update bis ende januar
ich hab mir heute frei genommen und den nb kühler gebaut
fürs mobo sind nun alle kühler komplett
den cpu kühler und den sb kühler hatte ich ja schon gepostet
nun kam der nb kühler dran
nichts besonderes aber er wird ja auch nichts besonderes kühlen
vom prinzip her ist er ein normaler "kanalkühler" allerdings mit einem unterschied, die rillen sind um 90° zur fließrichtung gedreht
ich erhoffe mir dadurch ein paar nette verwirbelungen die ja bei einem kühler maßgeblich an der kühlleistung beteiligt sind
anschlüsse fehlen mir noch und die schrauben die ich da hatte waren, wie sollte es anders sein, zu kurz

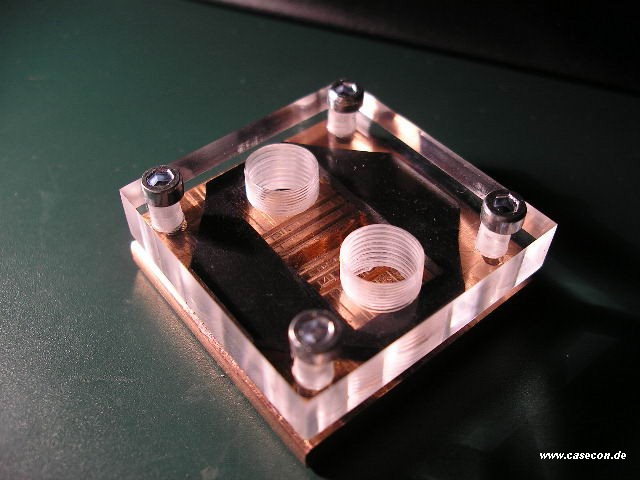

also einmal der kühler
leider scheint es auf dem bild so als seinen die kanten noch milchig, dies kommt aber nur duch das seitliche licht, sie sind glasklar

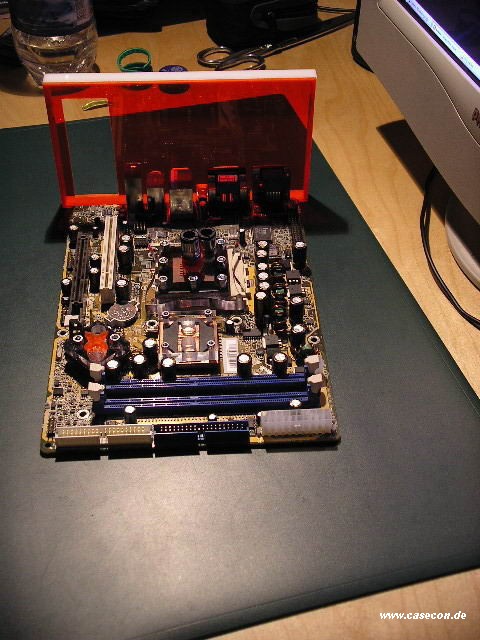

und einmal das gesammte mobo mit allen kühlern und der hinteren blende fürs mobo

sowohl beim sb als auch beim nb kühler fehlen mir noch die anschlüsse, die ich aber erst beim verschlauchen passend einschraube
sowohl sb als auch nb kühler werden geklebt, ich halte das in dem fall und vorallem bei den platzverhältnissen für das beste

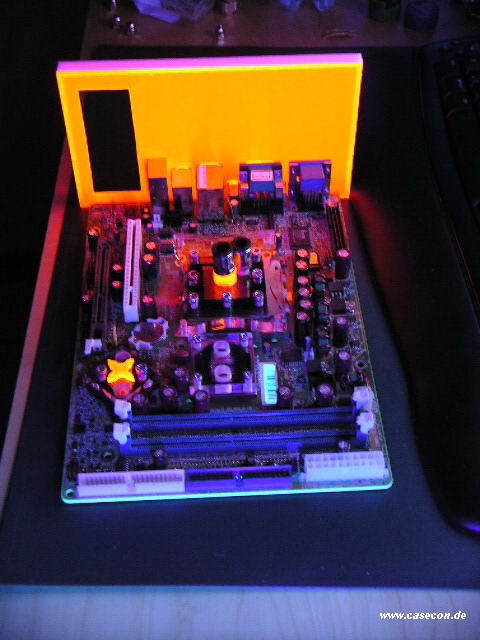

nun noch ein bild bei nacht

ich denke das ich später noch ein kleines uv-schmankerl beim nb kühler hinzufügen werde
passt dann besser in die riege

so wie gesagt bis ende januar wars das erst mal
nur den wollt ich euch net vorenthalten



[domsch]

wow kann ich da nur sagen....



[blennitom]

Sieht gut aus

und das mit dem Facharbeitsstress kommt mir bekannt vor



[MonsterProzi]

.... keine worte....*g*

mach mal ein bild von deiner werkstatt....



[mrvain]

mahlzeit !
hab mir gerade den ganzen thread durchgelesen und muss sagen : BOA dein projekt ist echt der Hammer und ich hoffe so wie die meisten auf baldige pics und mehr info...

mfg mrvain



[moe2]

haste den kühler selbst gebaut oder was , wenn ja lol was ahste für ne Werkstadt



[moe2]

haste den kühler selbst gebaut oder was , wenn ja lol was ahste für ne Werkstadt



[Nemesis83]

danke erstmal
so umfangreich ist meine werkstattbei weitem nicht
für meine kühler benutze ich nicht mehr als eine metall(hand)säge, den dremel bzw in dem fall ne standbohrmaschiene und ne feile
und ich denke das hat ja wohl so gut wie jeder modder daheim
und für alle pic schreier



[Jonny0r]

sieht alles sehr schön und sauber aus

haste zufällig ne CNC maschine inner nähe .. oder sowas indem gelernt das du dafür soviel geschick hast.. alles schön sauber.. gewinde ordentlich geschnitten.. sehr schön



[excoutor]

wow das project wird immer geiler.

bau mir auch mal eins.



[MonsterProzi]

na ist doch ganz ordentlich die werkstatt...



[Muza]

Frage: Warum hast du kein Window in deinem Tower eingeplant??? Zuminderst keins, wo man reingucken kann. Ist doch echt schade (*Achtung, dickes Lob!*) so ein Meisterwerk zu verstecken...



[Nemesis83]

@Muza
danke
nun irgendwie war mir einfach nicht nach einem window zumute
natürlich "verstecke" ich die kühler so aber das ist mir in dem fall egal
ich finde in dem fall wird es einfach besser zum gesammt koszept passen wenn ich auf das schon fast obligatorisch gewordene window verzichte
dadurch dass die hintere blende ja immer noch durchsichtig ist kann man daduch ja auch noch einen kleinen einblick ins innere erhaschen
@PrinzPr0n
oh mann schön wärs
aber ohne die entsprechende ausbildung nützt einem die beste cnc nichts
hier ist noch alles handarbeit, so wie sich das gehört



[moe2]

coole modding aktion ich habe net alles durchgelesen aber du willst in das holzteil deine Wakü bauen un ´d keine hardware (warum 3 Pumpen und nur1 Radiator )???
Und kommt in das Plexirohr Wasser ??



[Nemesis83]

coole modding aktion ich habe net alles durchgelesen aber du willst in das holzteil deine Wakü bauen un ´d keine hardware (warum 3 Pumpen und nur1 Radiator )???
Und kommt in das Plexirohr Wasser ??

genau
also es gibt den haupttower in ihm befindet sich die gesammte hardware
dann gibt es im prinzip den kleinen tower in ihm ist der radi, 3 ausgleichsbehälter (die 3 plexi röhren) und die 3 pumpen sowie ein kleines nt für die lüfter

damit die drei plexi abs einen gleichmäßigen wasserfluss bekommen und in jeder das wasser gleichhoch plätschert bekommt jede plexisäule ne eigene pumpe

das kleine case wird dann einfach über schnelltrennkupplungen ans große angestöpselt

tante edit sagt:
lesen bildet



[mantodea]

wirklich SEHR n1!!!1

der kühler gefällt mir gut

aba:

wo das ganze verbaut wird und wie ich es verwende dauert noch etwas

heißt das, du weiß noch garnich, was du mit der wurst anstellst?



[Nemesis83]

heißt das, du weiß noch garnich, was du mit der wurst anstellst?

natürlich weiß ich was ich mit der spirale anstelle
aber ihr müsst ja nicht alles wissen
nur momentan ist mir das zu zeitaufwendig und wird auf februar verschoben



[FuNKeR]

Und du meinst, dass das wirklich gleichmäßig in den Röhren sprudelt? Ich bin da skeptisch, weil die ja schließlich unterschiedlich hoch sind Aber die Idee ist ne Medaille wert *überreich*

cu
FuNKeR



[moe2]

Was ist aber wenn die erste pumpe rechts etwas langsamer als die links pumpen pumpt ??



[FuNKeR]

Ja, ok. Man könnte das sicher hinbekommen. Aber wahrscheinlich nur mit recht viel Gefummel und ausprobieren. Da muss man schon Geduld haben, denke ich...

cu
FuNKeR
