[Sammelthread] Micron 8GBit E-Die DDR4

@Bob_Busfahrer
Bei T-Top bekommt man mit 4 Riegeln keinen höheren Takt als mit 2 Riegeln.

Doch, das ist tatsächlich so.

Beispielsweise auf den ASUS Z370/Z390 T-Top Boards (Hero, Code, Formular etc.) ist bei 2 Modulen bei 4133/4200 Schluss. Mit 4 Modulen gehen sogar 4400-4500 (Siehe auch QVL)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Bob_Busfahrer
Ich glaube du hast da auch gerade einen kleinen Denkfehler oder unglücklich ausgedrückt. Bei T-Top bekommt man mit 4 Riegeln keinen höheren Takt als mit 2 Riegeln.

Ich hatte zumindest in letzten Tagen nach Lesen von diversen Tutorials zum Schluss gekommen, dass bei T-Topology mit Vollbestückung bessere Ergebnisse u.a. beim Takt zu erzielen wäre. Steht u.a. hier bei Speicheranbindung an die CPU (Wahl des Boardherstellers): https://www.hardwareluxx.de/communi...hread-guides-und-tipps.1230518/#post-26960302 Wenn man ASUS Maximus X Hero (und auch Hero XI) QVL-Liste betrachtet, dann befindet sich dort ab 4266 bis 4400 nur RAM mit 4 Riegel: https://dlcdnets.asus.com/pub/ASUS/mb/LGA1151/ROG_MAXIMUS_X_FORMULA/MEMORY_QVL_0108.pdf

Alles was Intel betrifft halte ich mich besser in Zukunft raus :d

Danke, Bob. Ja, ich weiß. Es sind aber 4x8GB Riegel, sieht man ja oben links in ASRock Timing Configurator (rechts im Screenshot), hast Du bestimmt nur übersehen.
Habe ich tatsächlich übersehen, sorry
Dann passt es ja, solltest dann auf dem Asus schon bis 4266+ kommen.
Aber ich finde Deine Werte bisher gar nicht soo schlecht.
Ich schaffe auf dem Aorus Master mit 4x8 B-Die (leider keine gute Selektion) mit Glück 4000 CL17-19-19-36 stabil, aber nur mit zusätzlichem Lüfter :(

Kaum steigt man von 2700X auf 3950X um, kann der E-die seine Muskeln ausspielen, auch auf einem T-Topology Board.
Setup:
  • 3950X mit 1,094V SOC
  • ASRock X470 Taichi Ultimate mit Bios 3.78 (Combo 1.0.0.4)
  • Crucial Ballistix Sport AT 3200 MHz CL16 2x16GB (BLS2K16G4D32AEST)
Ergebnis:
3733 MHz CL16-19-18-38-56-542 @ 1,416V

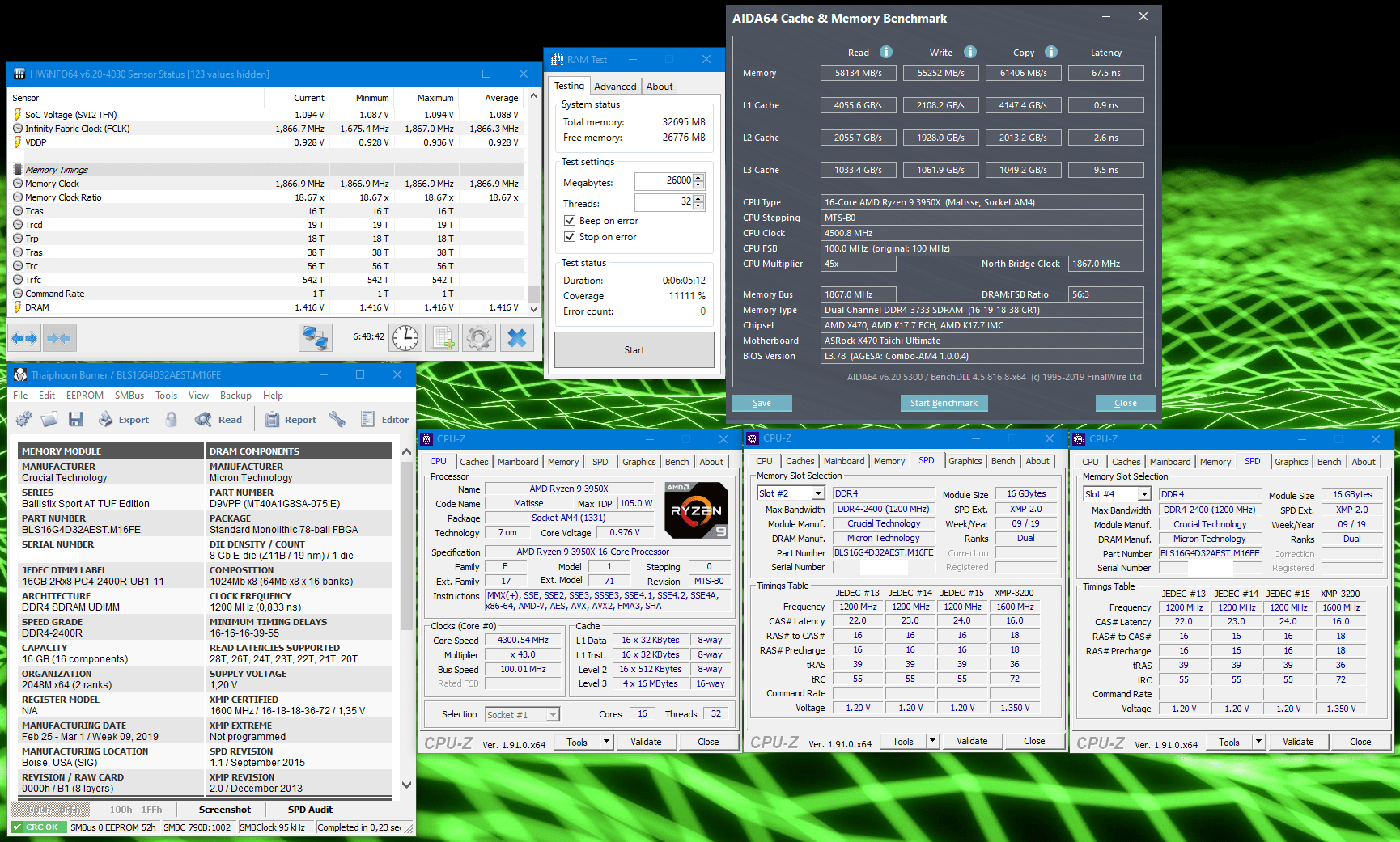

3950X 3733 MHz CL16 Karhu zensiert.png
Ich hab den tRFC dieses Mal nicht zu Tode optimiert, da ich meinen FCLK momentan nicht stabil auf 1900 MHz erhöhen kann, weil das Bios 3.78 weshalb auch immer die VDDP auf 0,928V festtackert. Sobald der Fehler behoben ist, probier ich es nochmal mit 1900 MHz FCLK bzw. 3800 MHz RAM.

Zuletzt bearbeitet:
Guten Abend, nach wirklich langem Tüfteln und Ausprobieren habe ich es erstmals hinbekommen meinen Speicher zumindest im Ram Test fehlerfrei zu bekommeno_O
Auf 3733 Mhz mit den Fast Timings aus dem DRAM Calculator bekam ich immer Fehlermeldungen.

Dann änderte ich mal den CPU Multi fest auf 42, sowie CPU Voltage auf 1,275, VPP Voltage 2,5, DRAM Voltage 1,40V.
Vref Auto, ProcODT 32, CAD Bus 24/24/24/24 und GearDownMode Enabled (Ryzen 3600 auf MSI Tomahawk Max).
Plötzlich lief es. Weiß nicht genau was genau ausschlaggebend war. Es hat sich definitiv was verändert.

Lief nun ca. 20 Stunden durch. Wie verlässlich ist der Test? Nichts ist abgestürzt. Ist das ein gutes Zeichen?

Nun direkt in AIDA64 den System Stability Test mit "Stress System Memory" durchlaufen lassen?

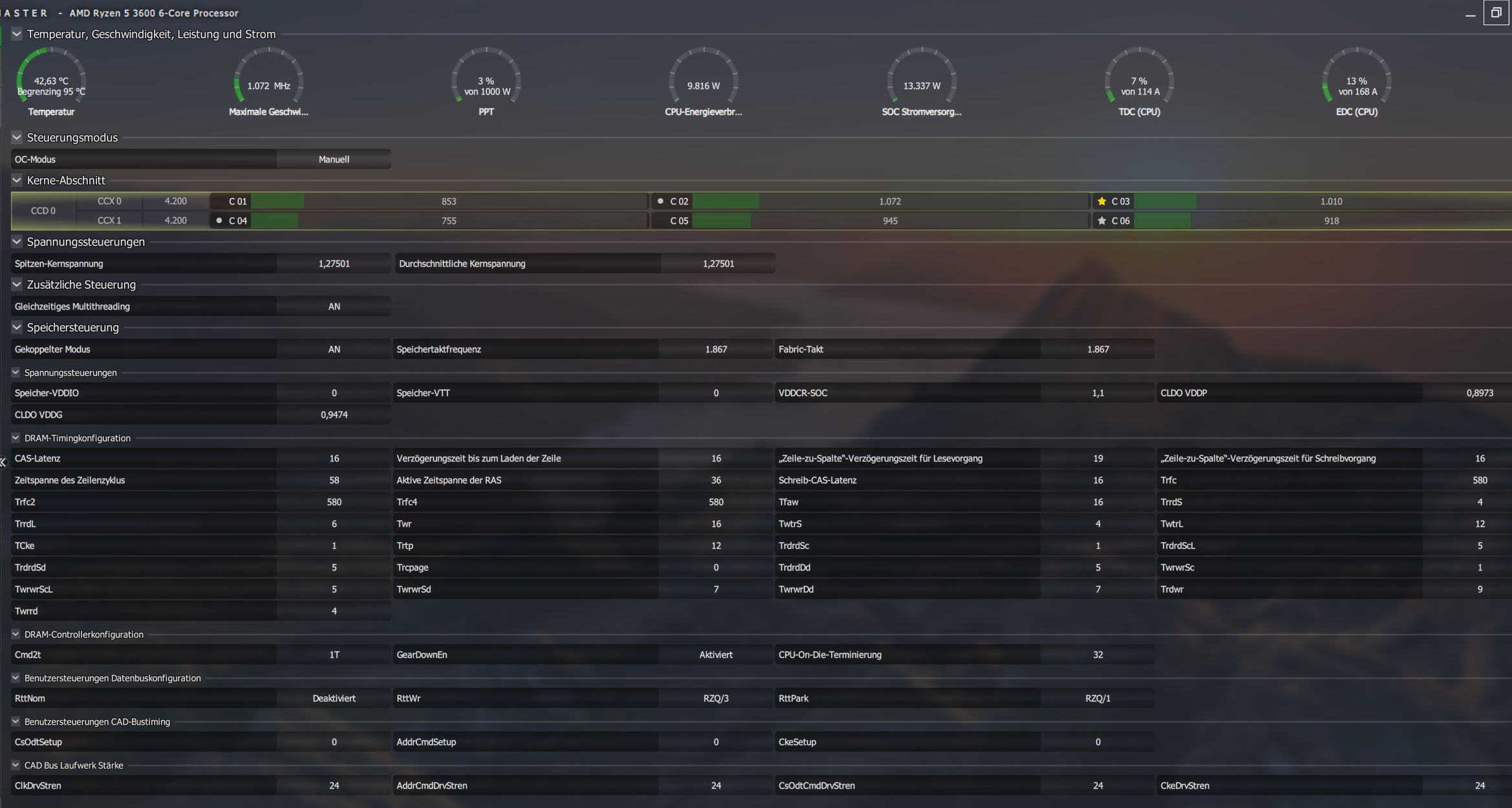

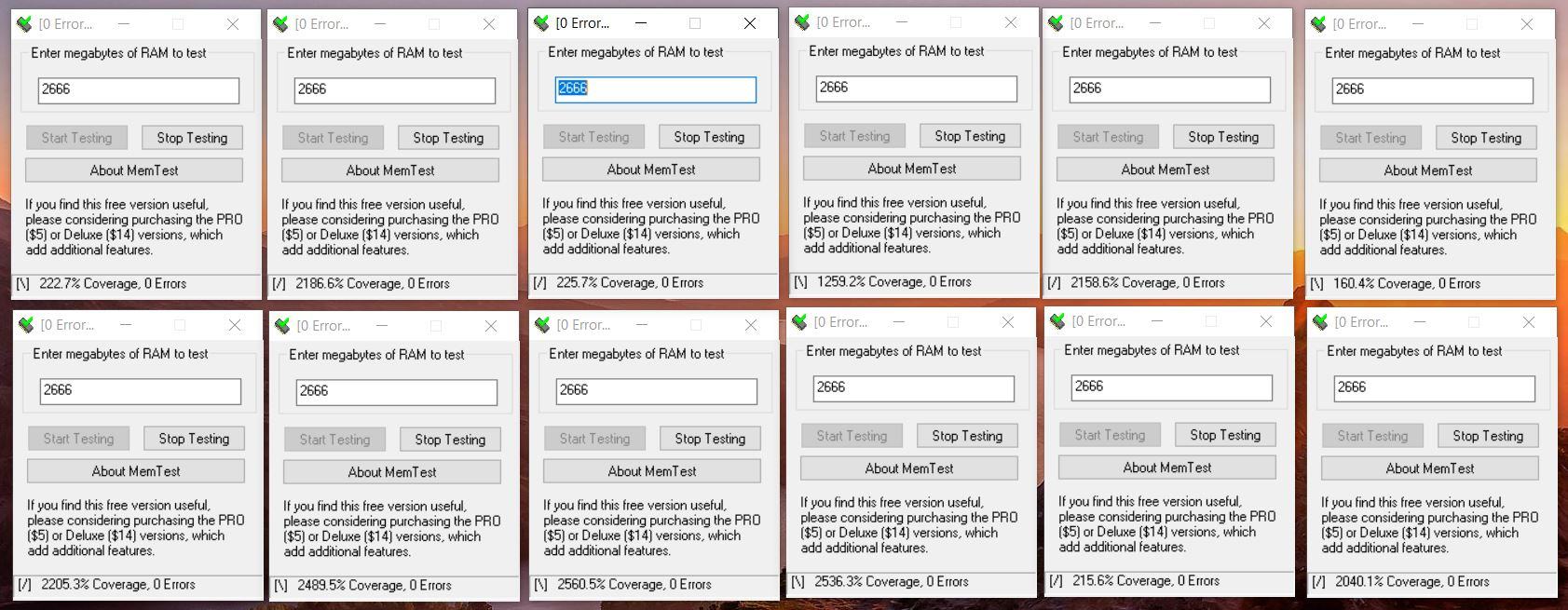

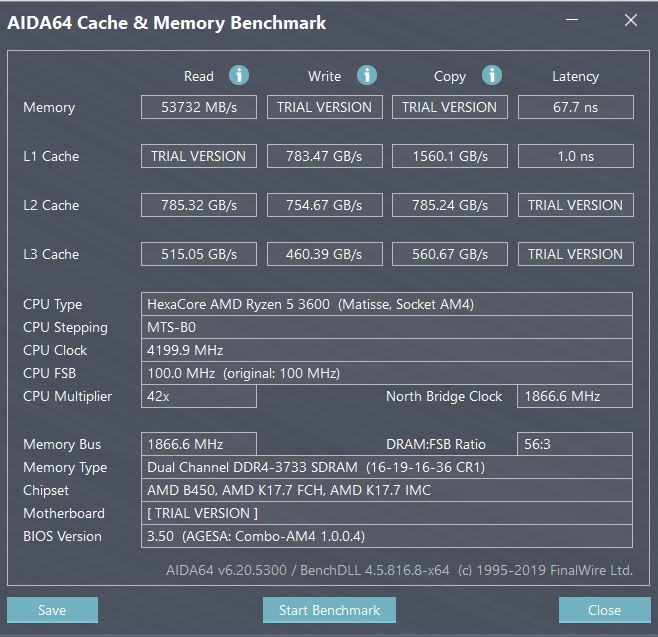

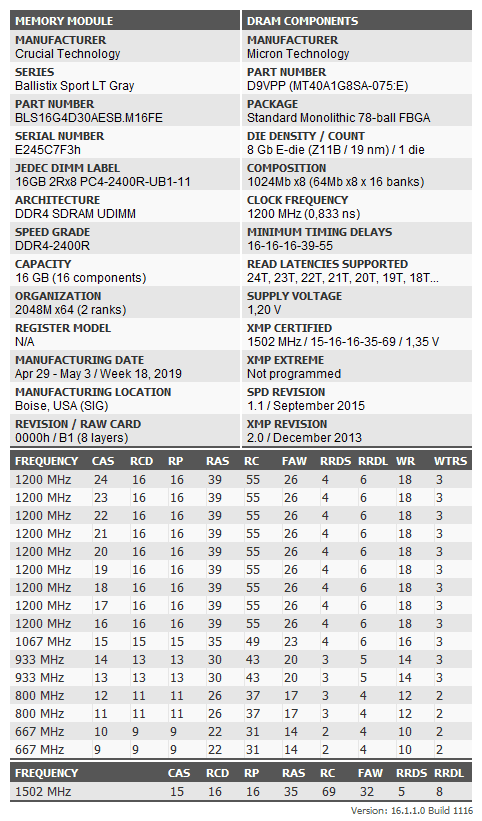

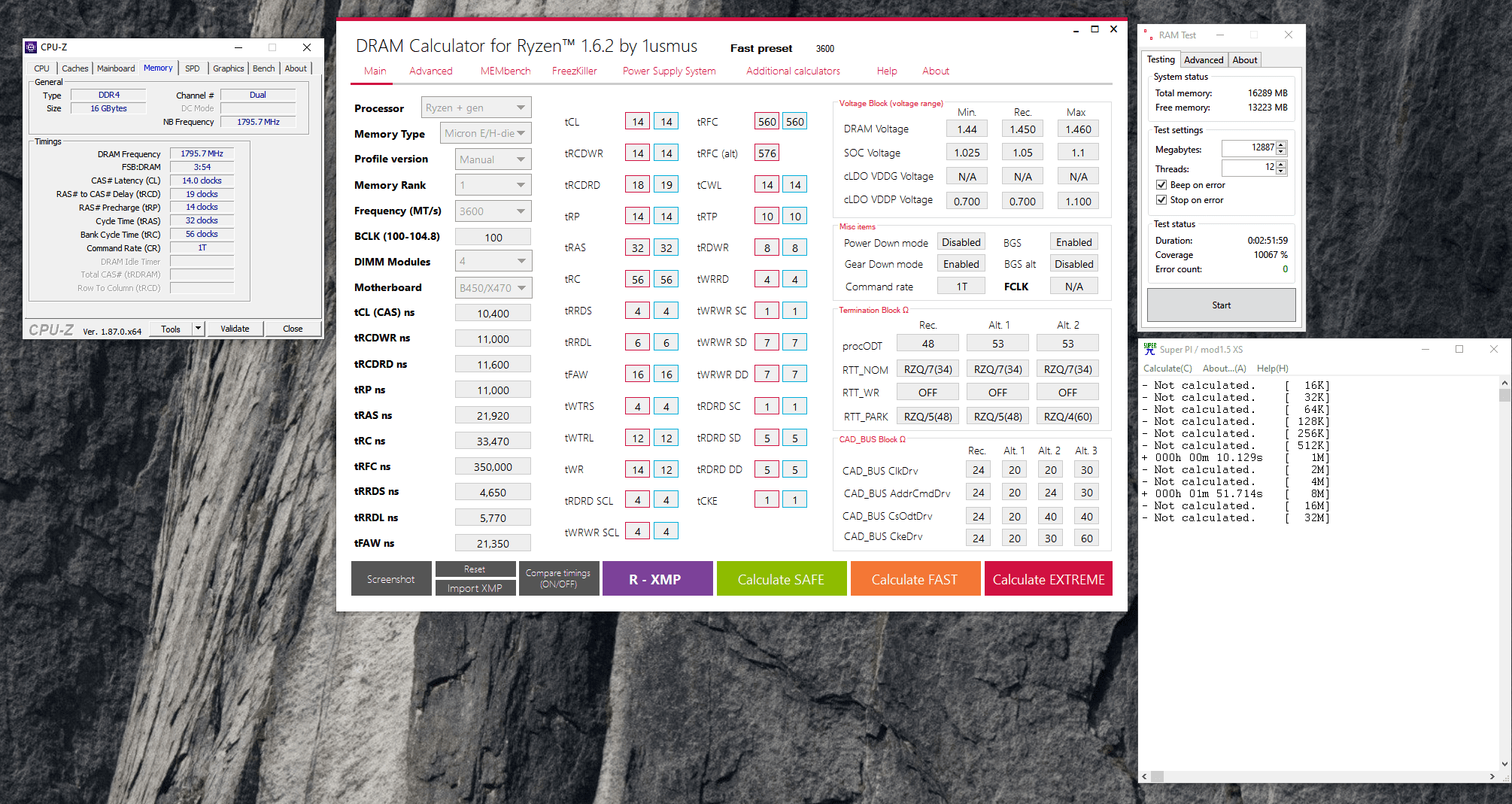

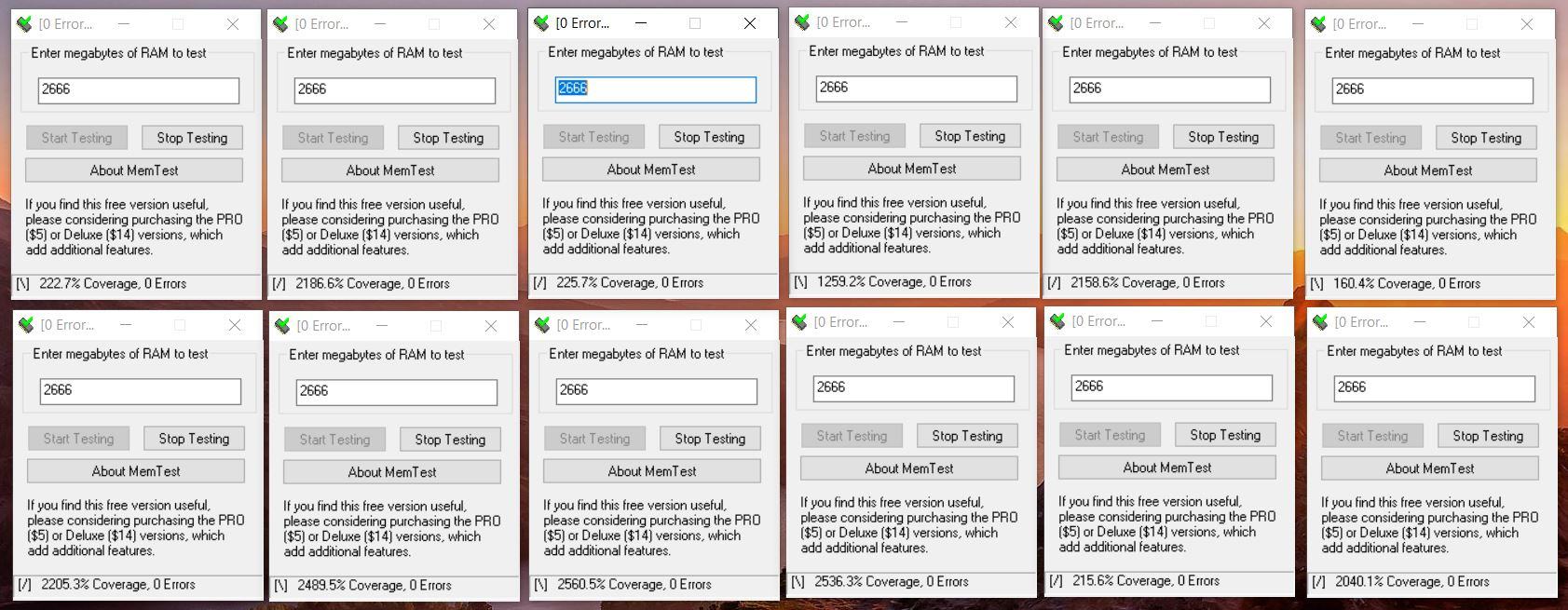

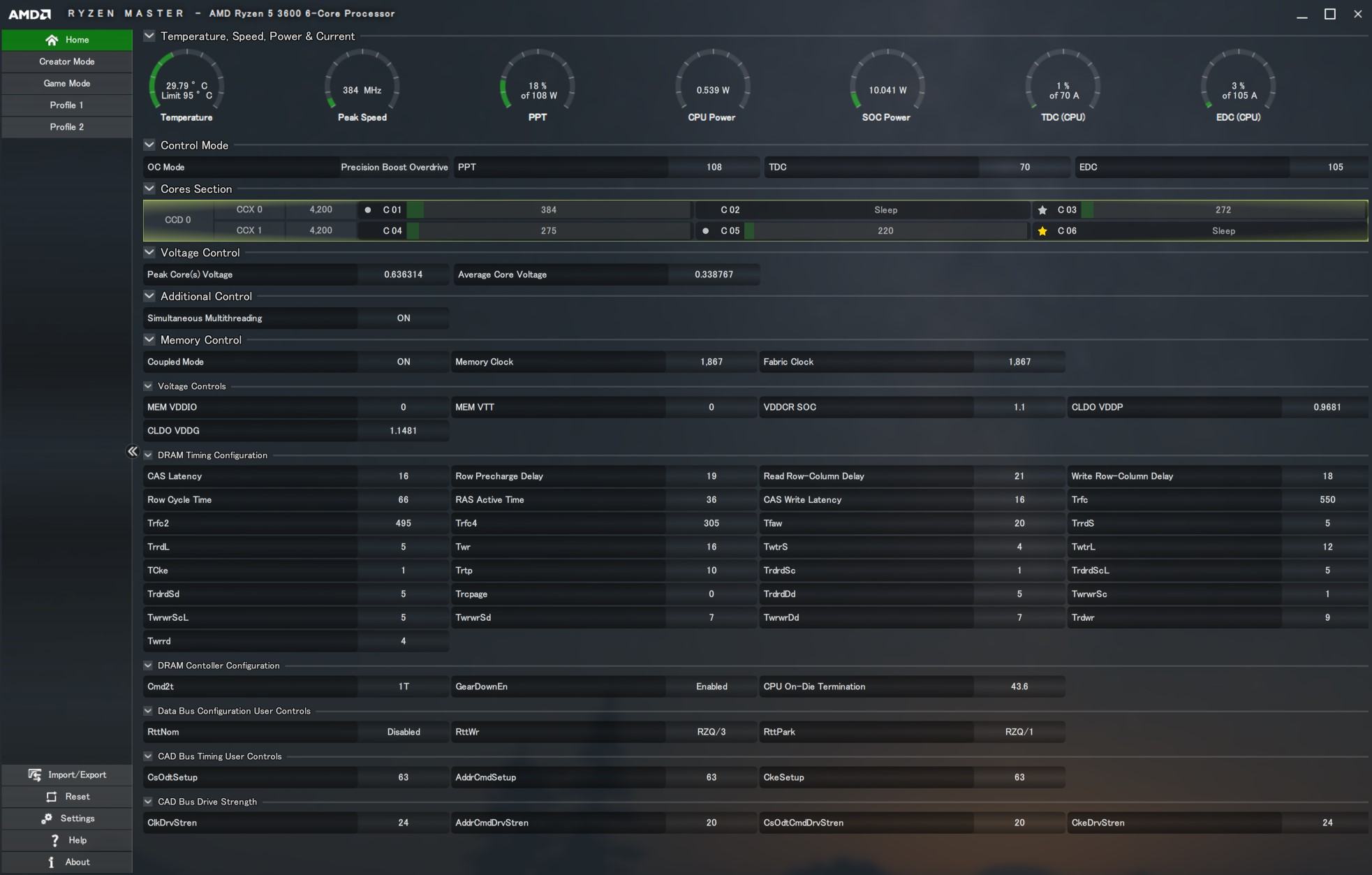

RAM Test.JPGRyzen Master.JPGAida64.JPGsnap14012020194212.png

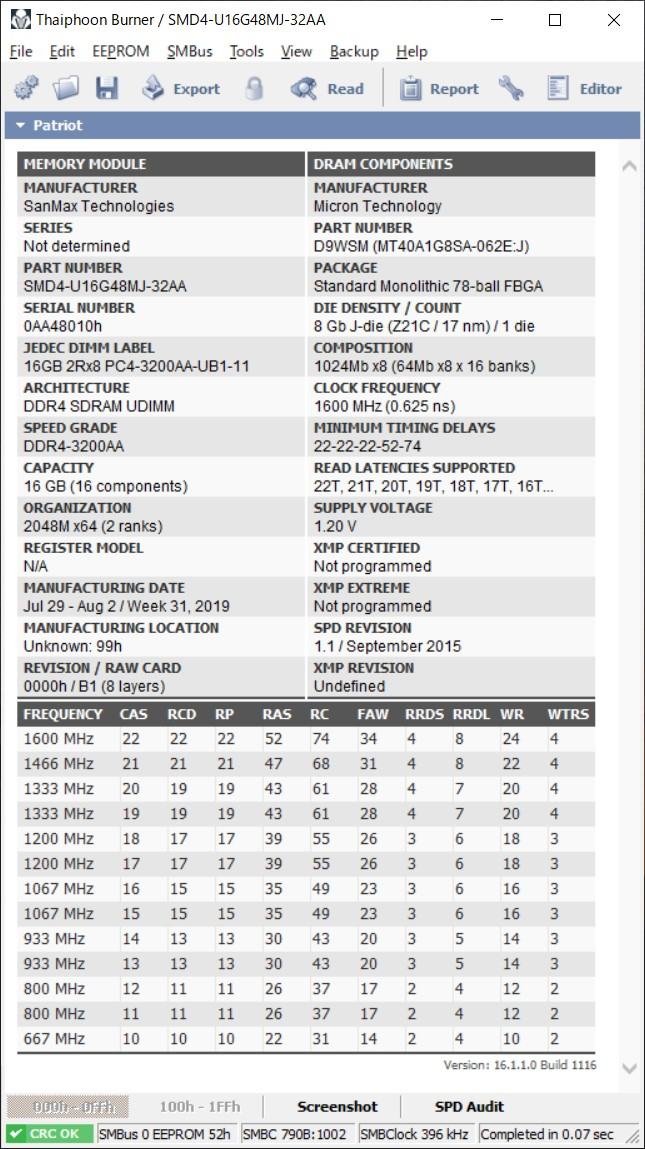

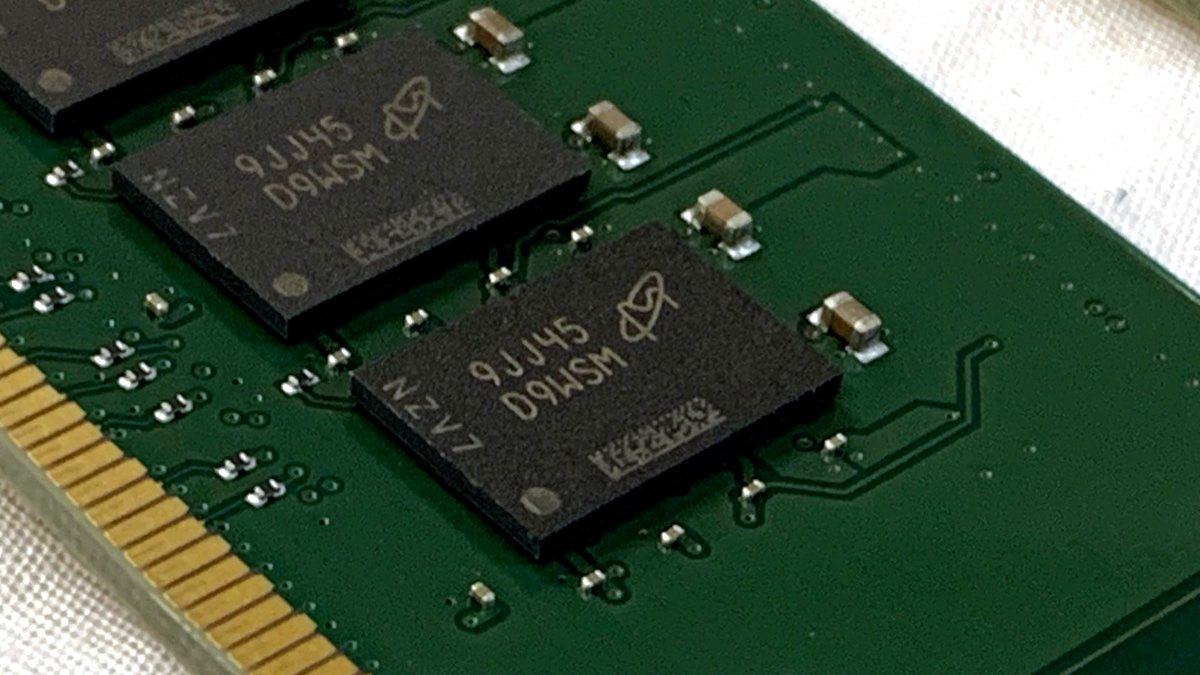

Micron J-Die.
Ist diese Einstellung korrekt?
Bitte weisen Sie auf den Fehler hin.
[Automatisch zusammenführen] 1579046172 [/ Automatisch zusammenführen]
ASUS PRIME X470-PRO BIOS5406
Ryzen5 3600
Micron J-die 16GBx2 Spannung1.43v 3733MHz

JEDEC 3200 MHz
Standardspannung 1.2v

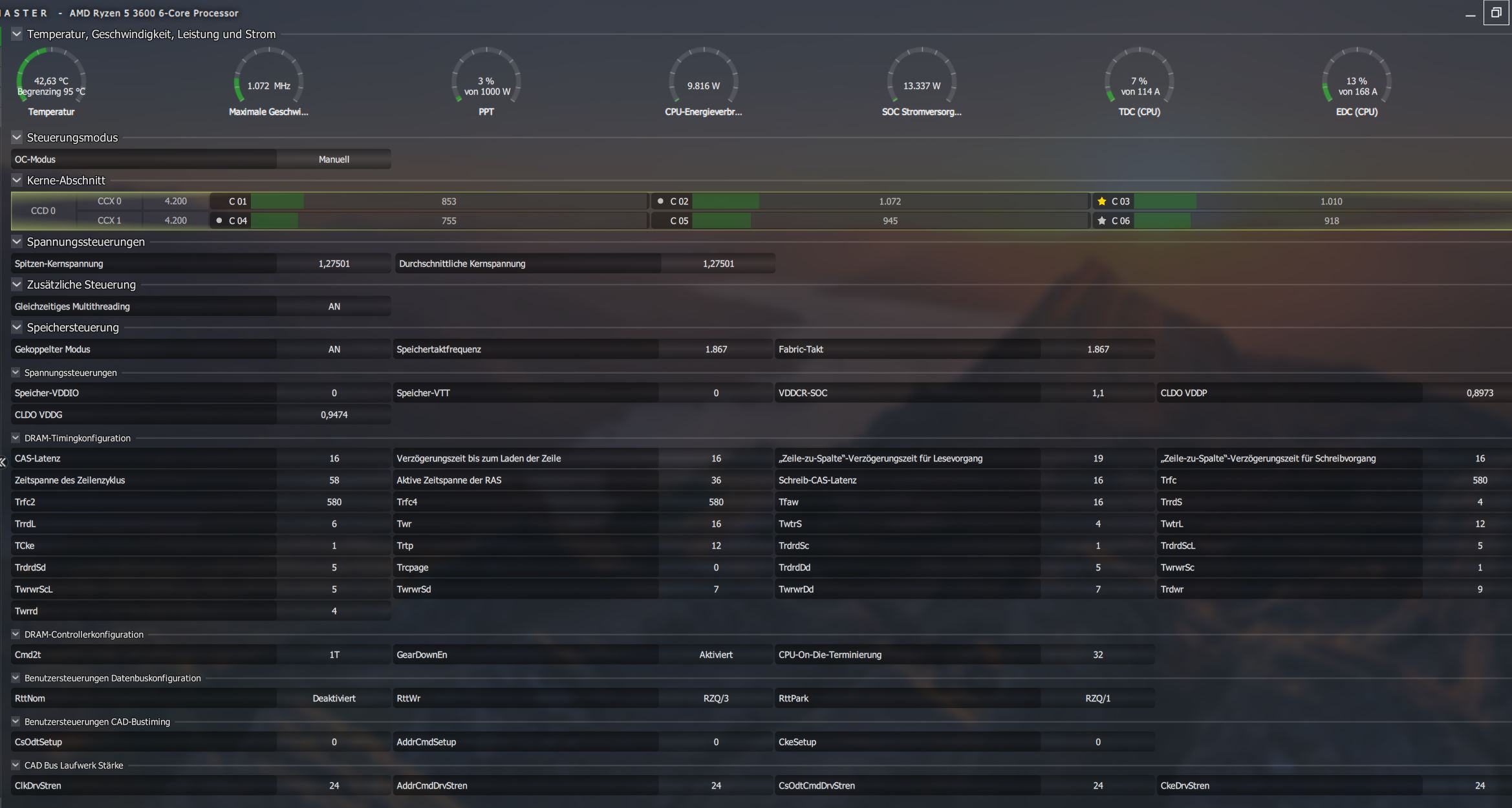

Anhänge

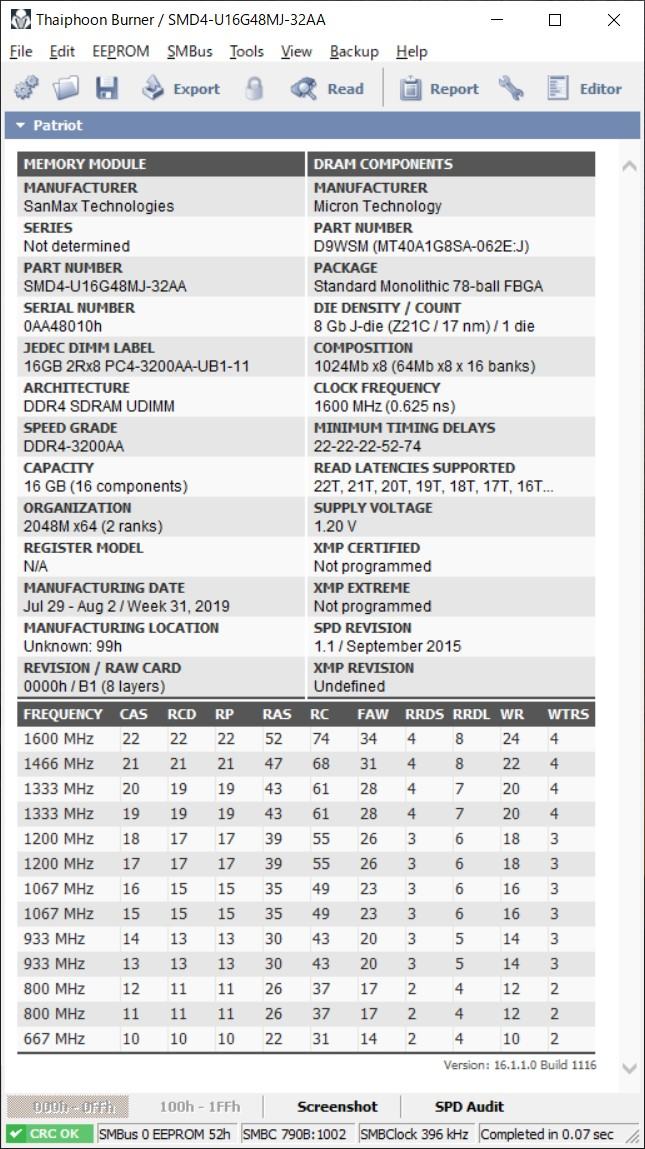

  • 00000.jpg
    119,5 KB · Aufrufe: 155
  • 0043.jpg
    161,3 KB · Aufrufe: 156

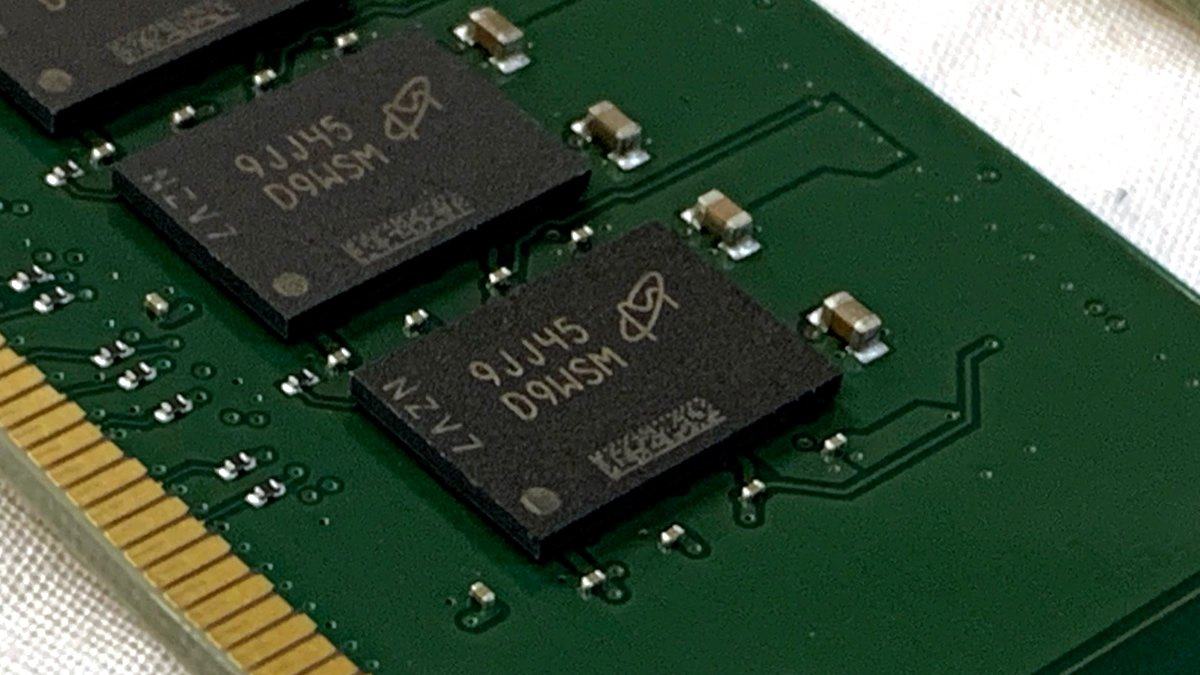

  • 0005.jpg
    108,5 KB · Aufrufe: 148
Zuletzt bearbeitet:
Dann änderte ich mal den CPU Multi fest auf 42, sowie CPU Voltage auf 1,275, VPP Voltage 2,5, DRAM Voltage 1,40V.
Vref Auto, ProcODT 32, CAD Bus 24/24/24/24 und GearDownMode Enabled (Ryzen 3600 auf MSI Tomahawk Max).
Plötzlich lief es. Weiß nicht genau was genau ausschlaggebend war. Es hat sich definitiv was verändert.

Die Fett markierten Werte sind Bios Standardwerte. Ich würde jetzt aber mal darauf tippen GearDownMode von off zu on war der Schlüssel. Der Calculator schlägt leider auch oft Einstellungen vor, welche den RAM instabil machen. Deshalb am besten nie alle Einstellungen auf einmal übernehmen, sondern immer Schrittweise.
Als weiteren Test kannst du Aida64 System Memory und Cache verwenden, sowie noch einige Games.

Ist Micron J-Die in der EU nicht verfügbar?
Es ist in Japan weit verbreitet.

J-Die wurde schon vereinzelt in den Foren gesichtet. Besonders viele Ergebnisse sind mir aber noch nicht bekannt.

@TAMA2019
How low can you go with tRFC with your J-Die?

@TAMA2019
Thanks, so kinda the same as E-Die around 290/300ns.

Wenn Sie die Einstellung insgesamt lösen, scheint sie bei 4000 MHz zu arbeiten.

Hat jemand bereits ein paar Erfahrungen gesammelt mit den 16GB Modulen auf einem Intel Board?
So ganz grobe Werte würden mich interessieren.

Hatte bereits 2x8GB und 2x16GB auf nem XI Apex getestet.

2x8GB
3800 CL 14-20-20 ///// 4266 CL 16-22-22



2x16GB
4000 CL 16-21-21



Das waren aber beides nur "normale" Low-Bins von Crucial. Die Ballistix Sport 3000 CL15. Mit höheren Bins kann man sicherlich die tRP und tRCD Werte noch etwas straffer ziehen.
Und fairer Weise muss man sagen, dass die 4000 CL16 mit den 16GB Modulen ausschließlich auf ASUS XI Gene und XI Apex Boards laufen. Mir ist zumindest kein Board bekannt wo diese hohen Frequenzen (3800+) mit DR Modulen zuverlässig laufen.

Geh mal eher von 3600-3733 Mhz aus bei normalen ASRock Boards. Bei ASUS 4-Dimm Boards sogar eher weniger (3333-3466).

Zuletzt bearbeitet:
@even.de

Hi even,
habe deinen Crucial Balistix Sport 32 GB Kit gekauft und wollte dich fragen ob du ihn auch mit einen Ryzen getestet hast?

Nein, aber das Kit hatte Reous vorher und bei ihm lief es mit Zen+ meine ich schon 3600 CL14 aber nicht sicher. 3800 CL 15-19-19 mit ausreichend Spannung wird auch laufen.

Letzten Endes werden die Module mit Ryzen das gleiche erreichen wir auf Intel Plattform.

Okay. Dann ist der IC auf meinem Ryzen+ eine Krücke.
Mehr wie 3533 mit 16-19-16-16@1,48V packt er nicht.
Egal, bin trotzdem zufrieden. Packt mehr wie mein B-Dies.

Sind die Micron-E nur bei mir so empfindlich ohne GDM? Komme mit GDM off nicht weit über 3200 / 14-19-14, Mit GDM on komme ich auf 3600 / 14-19-14. Mach ich was falsch oder müßte ich einfach noch
höher sub timings nehmen? Und lohnt das dann überhaubt noch? Timings so wie im Tool angegeben.



Bis zu welchem Takt GDM on oder off möglich ist, hängt in erster Linie von der CPU/IMC ab und nicht vom RAM.

Hallo Leute.

Ich habe am WE noch ein wenig gelesen sowie probiert und folgendes am Ende aus Elite 4000 4x8GB rausbekommen.

- 4100 16-19-19-39 mit 1,45v und mit angepassten Subtimings sieht wie folgt aus:

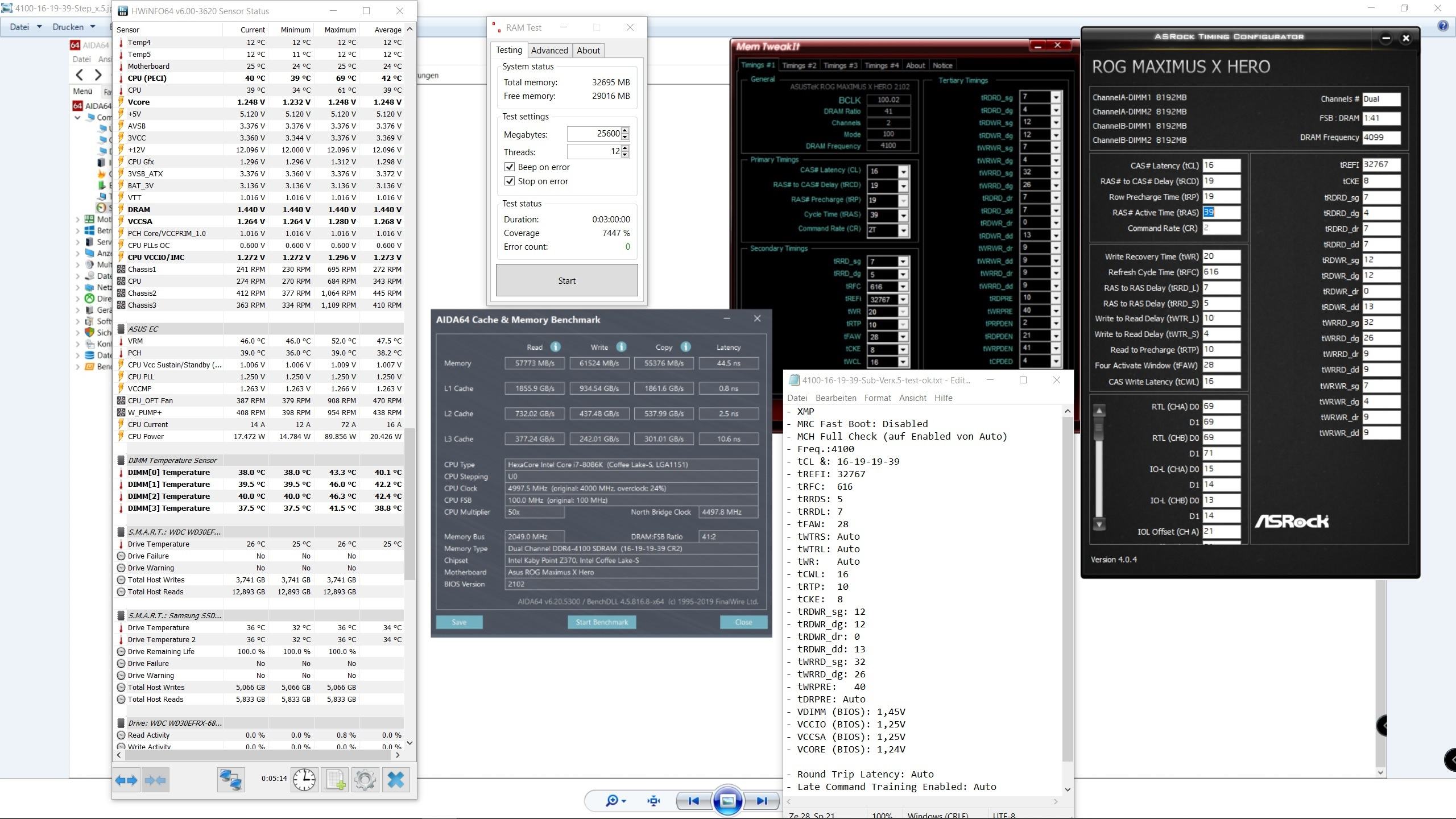

4100-16-19-39-Step_x.5-mit Test-ok.jpg
Irgendwie hatte ich damit Problem tWR (über tWRPRE) unter 20 zu bekommen, Formel tWR = tWTR_L * 2 = tRTP * 2 hatte ich soweit auch beachtet, trotzdem mit tWR 16 und 18, angepasst immer über tWRPRE, kamen in Karhu immer Fehler, zwar nicht sofort, aber mal bei 1000% mal bei 3000%. Wenn ich die andere Screenshots ansehe , ist meistens bei 4000 und + tWR so um 16. Dass ich es nicht runter bekomme, liegt vielleicht auf anderen Einstellungen? Oder an Asus Hero X mit Z370? Oder ist insgesamt bei meinem Kombination halt so? Hat jemand eine Idee?

-4266 16-20-40 Rest auf Auto lief erstmal in Karhu ohne Probleme. Musst nur die Spannung erst von VDIMM=1,45v und IO/SA=1,25v in Bios auf 1,5v und 1,3v entsprechend ändern, da sonst die Fehler in Karhu kamen.
Ich werde es am kommenden WE genau angucken, zwar sind es E-Die von Micron (sollen nicht so Temperaturanfällig wie B-Die von Samsung sein)und ich habe in meinem Meshify C schon gutes Airflow, aber ich weiß nicht, ob RAM in 24/7-Betrieb mit 1,5v ohne direkte Belüftung zu Betreiben, eine gute Idee wäre.

Und RTL/IO - Training werde ich erst dann später am Ende betreiben.

Da geht aber noch deutlich mehr was die Leistung angeht.

tREFI kannst du ausmaxen.

tFAW kann auf 16. tWRRD_sg 30 und tWRRD_dg 25

Die Werte allein drüften schon nen guten Boost bringen beim Durchsatz. Insbesondere der Copy-Durchsatz dürfte dadurch um einige GB/s steigen.

even.de, danke. Ich werde es probieren und dann berichten.

Was ist aber mit diversen Formeln, z. Bsp, dass tFAW-Gleichung so aussehen sollte : FAW>=RRD_L*4>=RRD_S*4. Genau wie tWR = tWTR_L * 2 = tRTP * 2, durch tWRRD_sg wird dann tWTR_L geändert und dann passt die Formel nicht wirklich (tWR tiefer als 20 geht bei mir ohne Fehler mit 4100 16-19-19-39 nicht). Oder sind es eher Anhaltspunkte, die man getrost ignorieren kann?

Die Formel kannst du vergessen. Wenn du Leistung möchtest und die Module das packen, trag 16 ein bei tFAW. Bislang haben das alle E-Dies und B-Dies geschafft, die ich hatte.

Es gibt einen neuen Test bei CB: https://www.computerbase.de/2020-01...ial-ballistix-tactical-tracer-rgb-ryzen-3000/


Ferner habe ich gestern Empfehlungen von even.de ausprobiert und noch ein paar Dinge (tRRD_S von 5 auf 4 und tRRD_S von 7 auf 6) dazu optimiert, die früher schon bei TWR und TWRPRE auf Auto Karhu-Test über 7000% erfolgreich bestanden haben.

Aktuell sieht es dann so aus:

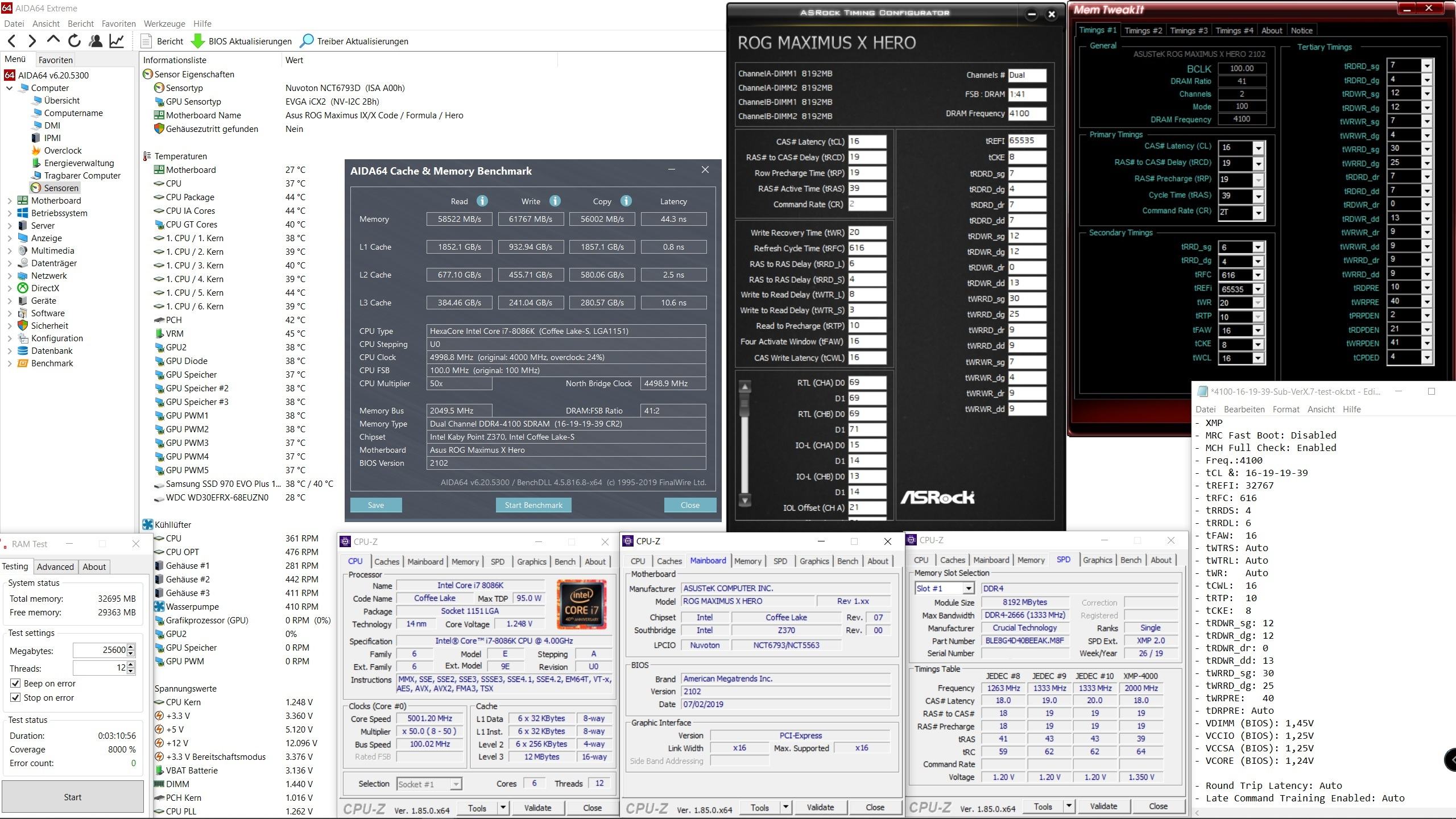

4100-16-19-39-Step_x.7-mit Test-ok.jpg

Karhu mit 8000% ohne Fehler bestanden. Ich werde es in nächsten Tagen dann noch mit GSat testen.
