[Eigenbau] MO-RA3 Neutrik 5-Pin Sammelbestellung
- Ersteller deveth0
- Erstellt am
Midnight_Sun
Profi
Moin Leute,
ich bräuchte für mein MoRa420 ein Neutrik-Kabel.
Die Lüfter habe ich aktuell an der D5Next angeschlossen, was auch gerne weiterhin so bleiben kann.
Dennoch brauche ich Strom und USB und dann gerne auf einer Länge von 2m (was zu viel ist wird irgendwie wo versteckt).
Gehäuse und MoRa sollen einen neuen Platz bekommen, der zZ noch nicht Final ist. Daher kann ich die genaue Länge nicht bestimmen.
Was würde mich der Spaß in etwa Kosten und haben wir hier noch jemanden, der mir das Teil inkl. sonstigem Zubehör anfertigen und mir zuschicken kann?
ich bräuchte für mein MoRa420 ein Neutrik-Kabel.
Die Lüfter habe ich aktuell an der D5Next angeschlossen, was auch gerne weiterhin so bleiben kann.
Dennoch brauche ich Strom und USB und dann gerne auf einer Länge von 2m (was zu viel ist wird irgendwie wo versteckt).
Gehäuse und MoRa sollen einen neuen Platz bekommen, der zZ noch nicht Final ist. Daher kann ich die genaue Länge nicht bestimmen.
Was würde mich der Spaß in etwa Kosten und haben wir hier noch jemanden, der mir das Teil inkl. sonstigem Zubehör anfertigen und mir zuschicken kann?
Bei mir waren die Gesamtkosten für 6 Meter Neutrik-Kabel bei ca. 120€. Am teuersten ist das Kabel in der Anschaffung. Ich konnte nur bei einem Händler in Holland bestellen, die Versandkosten lagen dabei bei 12€ + 2€ PayPal Aufschlag. Kabel selbst pro Meter: 6,13€.
Teuflor
Urgestein
Kann mir bitte jemand den Durchmesser vom Tasker 1048er sagen?
die sind von 4-7mm
https://www.reichelt.de/xlr-kabelstecker-5-polig-vernickeltes-gehaeuse-rean-rc5m-p340382.html?&nbc=1
die sind von 4-7mm
Lustig, das steht sogar auf der Webseite die ganz vorne verlinkt ist...
www.vikingcable.nl
Tasker TSK1048 Power 3x0,75+Digital Audio -DMX 1x2x0,22mm²
Bestel uw Tasker kabel bij Viking Cable, dé expert in audio bekabeling. Handgemaakt en tegen scherpe prijzen.
www.vikingcable.nl
Hallo zusammen,
es ist schon eine Weile vergangen und heute habe ich dann angefangen an dem Projekt weiter zu basteln.
Also Löcher in's Gehäuse und MO-RA-Blende und die beiden Buchsen verlötet.
Leider bekomme ich die Pumpen nicht erkannt - "Unknown USB Device (Device Descriptor Request Failed)" und das Verhalten der beiden Pumpen ist etwas seltsam:
Wenn ich den Stecker anstecke, dann gehen beide Displays an bis die Firmareversion angezeigt wird, ab dem Moment sind die Displays dunkel und Tastendruck bewirkt nur Ton, aber sonst tut sich nicht.
Kann mich mal ein Wissender in die richtige Richtung schubsen? Ist das Kabel mit 1.8 + die beiden Enden (PC+MORA) zu lang?
es ist schon eine Weile vergangen und heute habe ich dann angefangen an dem Projekt weiter zu basteln.
Also Löcher in's Gehäuse und MO-RA-Blende und die beiden Buchsen verlötet.
Leider bekomme ich die Pumpen nicht erkannt - "Unknown USB Device (Device Descriptor Request Failed)" und das Verhalten der beiden Pumpen ist etwas seltsam:
Wenn ich den Stecker anstecke, dann gehen beide Displays an bis die Firmareversion angezeigt wird, ab dem Moment sind die Displays dunkel und Tastendruck bewirkt nur Ton, aber sonst tut sich nicht.
Kann mich mal ein Wissender in die richtige Richtung schubsen? Ist das Kabel mit 1.8 + die beiden Enden (PC+MORA) zu lang?
Wie gesagt - mit dem Messen ist heute nichts, aber wenn du Testvorschläge ohne messungen hast, dann her damit.
Sonst gibt es nur zwei Möglichkeiten für mich:
1. Auf der MORA-Seite kürzen, da es eh etwas zu lang geworden ist
2. Bis morgen warten
Sonst gibt es nur zwei Möglichkeiten für mich:
1. Auf der MORA-Seite kürzen, da es eh etwas zu lang geworden ist
2. Bis morgen warten
Das dachte ich mir schon und habe irgendwie nicht mitbedacht. Dachte es wäre ggf möglich die beiden Pumpen an den Aquabus anzuklemmen, so dass die eine als master und die andere als slave arbeitet.
Du weißt aber schon, dass Mo-Ra Rudeltiere sind und bei nicht artgerechter Einzelhaltung vereinsamen und depressiv werden, oder?
KaerMorhen
Legende
Ein Alpha-MoRa und dann das Rudel.
KaerMorhen
Legende
Andere verstecken Ihre Pornos und Schmuddelhefte, du deine Mora^^
Ich war seit August überrascht wie sich die Temperaturen verändert haben.
Von modernem Neubau 2016 und Sommer wie Winter konstant 22 Grad zu Albau Dachgeschoss 1891 konstant warm, aber selbst dann am Fenster noch völlig in Ordnung.
Habe schon einige Pläne und überlege eine Option den einen MoRa 2 unter das Dach zu legen, mal sehen ob ich durch die Decke 2 Löcher bohren darf.
Warte mal die >30° Raumtemperatur im Sommer ab 😅
KaerMorhen
Legende
Ja warm wird es definitiv.
Die Neubauwohnung war halt 3-fach verglast, hatte 55 cm dicke Außenwände, aktiv und passiv Lüftungssystem.
Hier im Altbau fehlt halt jede Möglichkeit, die Sonne draußen zu lassen und oder aufgestaute Wärme herauszubekommen.
Das spätere Wohnzimmer/ Büro liegt zudem ab 14 Uhr in der Sonne.
Das Schlafzimmer hat nur Morgens Sonne und unter dem Dachausbau wäre noch ne kleine Abstellfläche, da würde sich aber die Luft zu sehr stauen/ kein Austausch.
Optimal wäre ein Loch in die Wand zum Schlafzimmer 10 Meter Schlauch an die tolle Distro dann den MoRa am Fenster, oder direkt aus dem Fenster zu hängen.
Ich werde einiges ausprobieren.
Ich war auch am Überlegen mir so ein Ikea Wandstecksystem zu besorgen und dort einfach alles an Dualtop, Bastelpumpe, den kleinen 360er MoRa und Co anzuhängen.
Ich habe an meinem Bastelkram gemerkt, das mir maximale flexibilität der Bauteile/ Gruppen gefällt.
Aber
Oh Mist, sehe gerade, das ist der Neutrik Thread.. sorry!
Die Neubauwohnung war halt 3-fach verglast, hatte 55 cm dicke Außenwände, aktiv und passiv Lüftungssystem.
Hier im Altbau fehlt halt jede Möglichkeit, die Sonne draußen zu lassen und oder aufgestaute Wärme herauszubekommen.
Das spätere Wohnzimmer/ Büro liegt zudem ab 14 Uhr in der Sonne.
Das Schlafzimmer hat nur Morgens Sonne und unter dem Dachausbau wäre noch ne kleine Abstellfläche, da würde sich aber die Luft zu sehr stauen/ kein Austausch.
Optimal wäre ein Loch in die Wand zum Schlafzimmer 10 Meter Schlauch an die tolle Distro dann den MoRa am Fenster, oder direkt aus dem Fenster zu hängen.
Ich werde einiges ausprobieren.
Ich war auch am Überlegen mir so ein Ikea Wandstecksystem zu besorgen und dort einfach alles an Dualtop, Bastelpumpe, den kleinen 360er MoRa und Co anzuhängen.
Ich habe an meinem Bastelkram gemerkt, das mir maximale flexibilität der Bauteile/ Gruppen gefällt.
Aber
Beitrag automatisch zusammengeführt:
Oh Mist, sehe gerade, das ist der Neutrik Thread.. sorry!
Zuletzt bearbeitet:
besterino
Legende
Ich hab nochmal ein oder zwei Fragen an die Elektriker hier.
Ich überlege statt einem fertigen Kabel zwischen den Neutrik-Steckern (m/f) 5 einzelne Kabel mit 1mm Innenquerschnitt zunehmen und dann einfach die alle zusammen in‘n Sleeve zu packen. Die hätten dann allerdings gar keine Schirmung in Form eines Drahtgeflechts o.ä.
1. Führt die fehlende Schirmung zu Einschränkungen bei der Verwendbarkeit des Kabels, z.B. wenn ich zwei Adern für USB Daten und die restlichen drei Adern für Strom 12V/5V/Masse nehmen will?
2. Was mach ich mangels Schirmung mit dem Erdungs-/Masse-Pin an den Steckern am Kabel? Kann ich die einfach frei lassen?
3. Stichword Erdung: bei den Buchsen (also die Dinger wo das Kabel am PC und am Mora rein soll) lege ich einfach den Erdungs-/Masse-Pin mit der Masseleitung zusammen?
Würde das gerne lege artis machen, bin bei Elektrik tendenziell nervös.
Ich überlege statt einem fertigen Kabel zwischen den Neutrik-Steckern (m/f) 5 einzelne Kabel mit 1mm Innenquerschnitt zunehmen und dann einfach die alle zusammen in‘n Sleeve zu packen. Die hätten dann allerdings gar keine Schirmung in Form eines Drahtgeflechts o.ä.
1. Führt die fehlende Schirmung zu Einschränkungen bei der Verwendbarkeit des Kabels, z.B. wenn ich zwei Adern für USB Daten und die restlichen drei Adern für Strom 12V/5V/Masse nehmen will?
2. Was mach ich mangels Schirmung mit dem Erdungs-/Masse-Pin an den Steckern am Kabel? Kann ich die einfach frei lassen?
3. Stichword Erdung: bei den Buchsen (also die Dinger wo das Kabel am PC und am Mora rein soll) lege ich einfach den Erdungs-/Masse-Pin mit der Masseleitung zusammen?
Würde das gerne lege artis machen, bin bei Elektrik tendenziell nervös.
KaerMorhen
Legende
In erster Linie dient die Schirmung ja nur vor Störungen im Signal, aufgrund elektromagnetischer Interferrenzen.
Ich habe bei mir festgestellt, dass eben Audio stark kratzen und unschön klingen kann, knacken wie bei alten Radios.
Eine USB Verbindung wurde nicht erkannt bzw. hatte Abbrüche, hier kann ich jedoch nicht sagen woran das gelegen haben kann.
Das Kabel war ohne Schirmung, das andere wo es funktionierte mit Schirmung.
Fehler meinerseits, oder eine defekte Litze sind definitiv als Ursachen möglich.
EDIT: wir hatten die Kabel glaube ich von Tasker und Sommer (?) nur weil dort entsprechen die durchmesser und Anzahl der Litzen optimal war, ebenso bekommst du in dem Audio/ Hifi, Tontechnikbereich eher sowas.
Da ist dann ganz klar eine Schirmung "verpflichtend"
Ich habe bei mir festgestellt, dass eben Audio stark kratzen und unschön klingen kann, knacken wie bei alten Radios.
Eine USB Verbindung wurde nicht erkannt bzw. hatte Abbrüche, hier kann ich jedoch nicht sagen woran das gelegen haben kann.
Das Kabel war ohne Schirmung, das andere wo es funktionierte mit Schirmung.
Fehler meinerseits, oder eine defekte Litze sind definitiv als Ursachen möglich.
EDIT: wir hatten die Kabel glaube ich von Tasker und Sommer (?) nur weil dort entsprechen die durchmesser und Anzahl der Litzen optimal war, ebenso bekommst du in dem Audio/ Hifi, Tontechnikbereich eher sowas.
Da ist dann ganz klar eine Schirmung "verpflichtend"
Zuletzt bearbeitet:
UnknownMale
Profi
Bitte helfen Sie mir, ich habe ein paar Fragen:

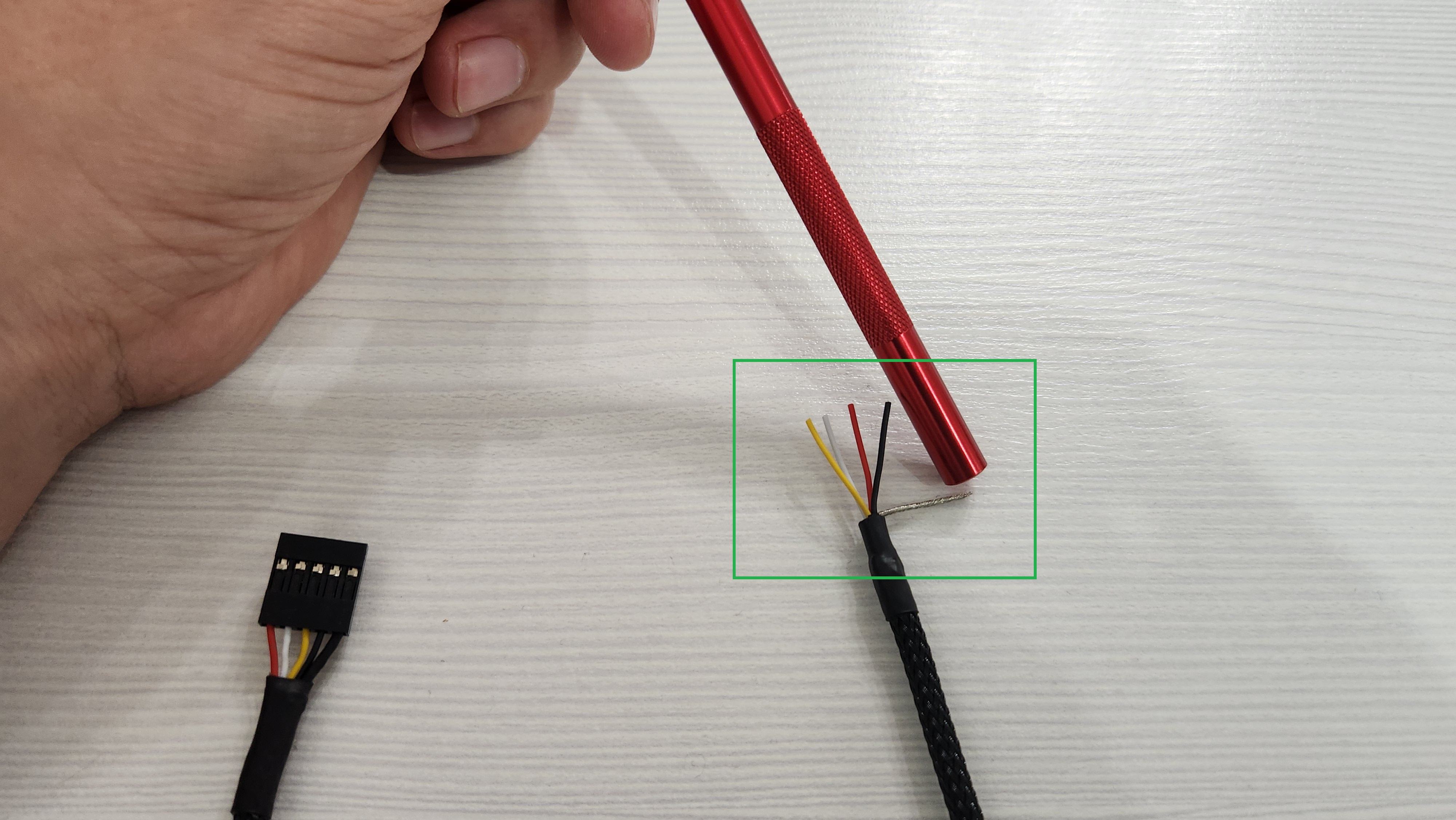

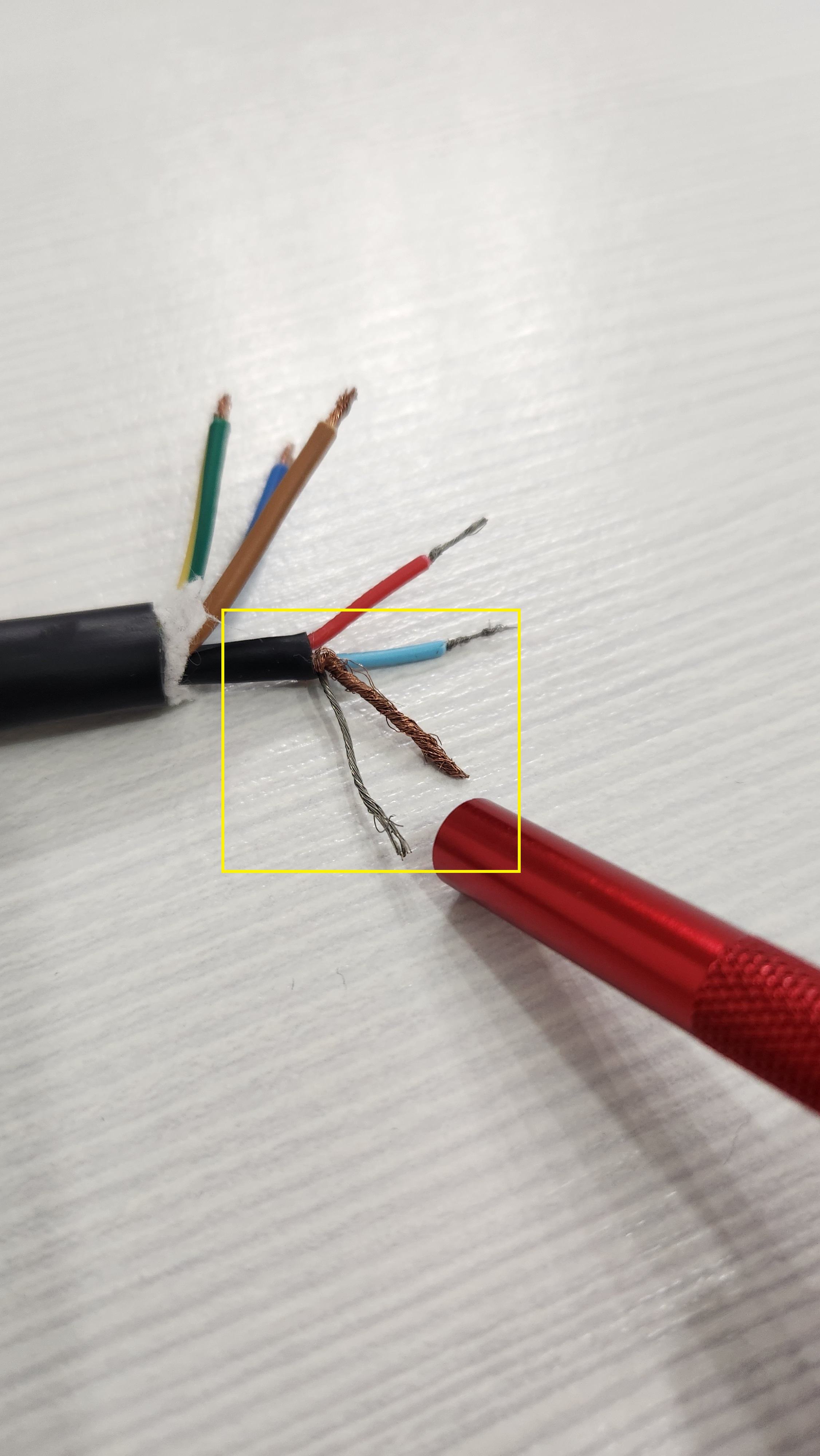

1. GND - Bei Tasker 1048 erhielt ich nach dem Abisolieren des Kabels zwei Kabelwindungen. Eine Kupferwindung ist, wie ich es verstanden habe, Isolierung, die zweite Silberwindung ist, wie ich es verstanden habe, GND. Bitte erläutern Sie, müssen sie verdrillt und mit der Stecker Lötfahne verlötet werden? Oder muss ich einen Silberdraht löten?

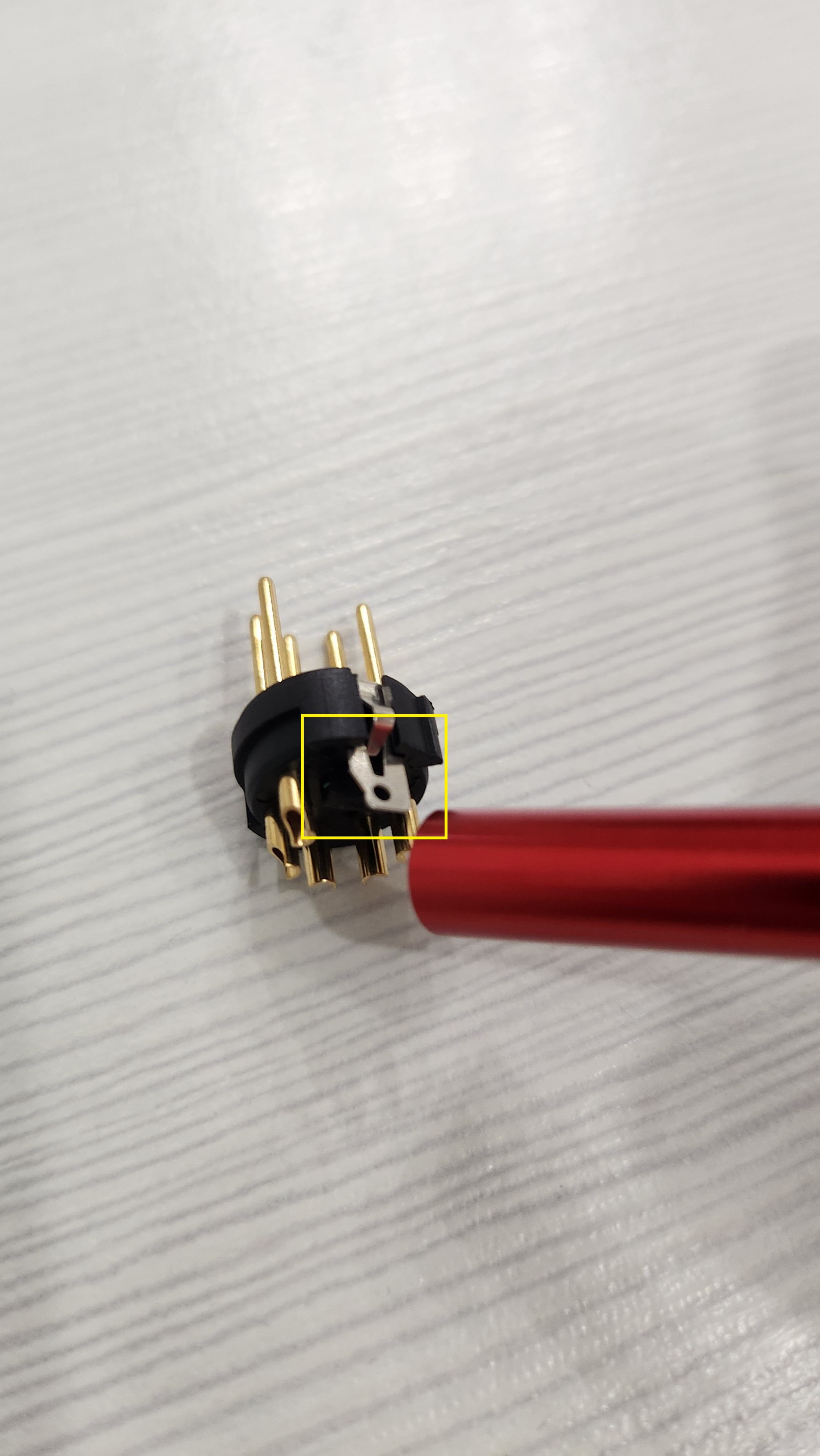

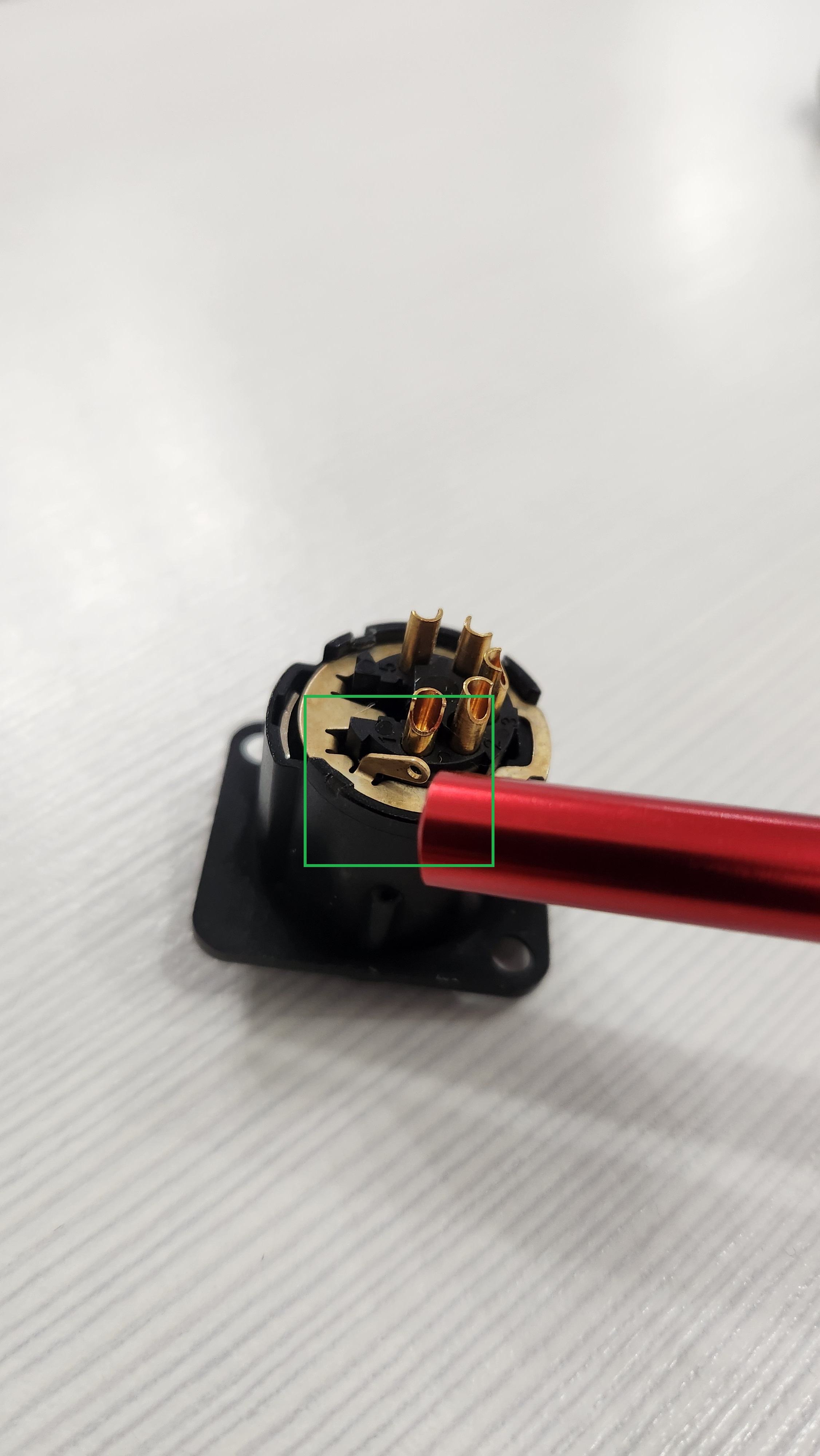

2. Muss ich den GND an die Lötfahne der Neutrik Buchse löten oder nicht? Auf den Fotos in diesem Zweig habe ich ein GND-Kabel gesehen, das an die Lötflagge der Neutrik Buchse gelötet wurde. Ich verstehe richtig, dass dies das zweite GND Kabel vom AQ USB Kabel ist?
1. GND - Bei Tasker 1048 erhielt ich nach dem Abisolieren des Kabels zwei Kabelwindungen. Eine Kupferwindung ist, wie ich es verstanden habe, Isolierung, die zweite Silberwindung ist, wie ich es verstanden habe, GND. Bitte erläutern Sie, müssen sie verdrillt und mit der Stecker Lötfahne verlötet werden? Oder muss ich einen Silberdraht löten?
2. Muss ich den GND an die Lötfahne der Neutrik Buchse löten oder nicht? Auf den Fotos in diesem Zweig habe ich ein GND-Kabel gesehen, das an die Lötflagge der Neutrik Buchse gelötet wurde. Ich verstehe richtig, dass dies das zweite GND Kabel vom AQ USB Kabel ist?
besterino
Legende
@UnknownMale: Ich bin defintiv kein Experte, aber nach meinem Verständnis sollte EIGENTLICH die Kabel-Schirmung auf der Netzteilseite irgendwie an Masse / Erde gehen.
Es gibt auch Experten/Kabel, bei denen die Kabelisolierung als Leiter genutzt wird. Das ist dann aber - wieder nach meinem Verständnis - Pfusch/Zweckentfremdung der Schirmung. Kann man vielleicht machen, kann auch funktionieren - aber keine Ahnung mit welchen "Nebenwirkungen".
@KaerMorhen: Ich hab mir einfach mal spaßeshalber ein Kabel mit 5 echten Leitungen plus eigene Schirmung für die beiden USB-Datenadern mit so Kupfergeflechtband/-kabel selbst gebaut. Sind nur kanpp 3m, so dass das im Zweifel eh egal ist. Test in der Realität steht allerdings noch aus.
Es gibt auch Experten/Kabel, bei denen die Kabelisolierung als Leiter genutzt wird. Das ist dann aber - wieder nach meinem Verständnis - Pfusch/Zweckentfremdung der Schirmung. Kann man vielleicht machen, kann auch funktionieren - aber keine Ahnung mit welchen "Nebenwirkungen".
@KaerMorhen: Ich hab mir einfach mal spaßeshalber ein Kabel mit 5 echten Leitungen plus eigene Schirmung für die beiden USB-Datenadern mit so Kupfergeflechtband/-kabel selbst gebaut. Sind nur kanpp 3m, so dass das im Zweifel eh egal ist. Test in der Realität steht allerdings noch aus.
