[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:

• Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
• Supports DDR4 Memory, up to 5000+(OC) MHz
• Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
• Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
• 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
• Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
• Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
• Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
• ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:



[taeddyyy]

Naja. Im Grunde ist doch alles Beta nur jetzt schreiben sie es dazu.

Richtiger Stammtischspruch.



[FM4E]

Wenn man Win11 Support möchte muss man ein Beta BIOS installieren

Nein, muss man nicht, es funktioniert auch mit den älteren BIOS-Versionen. Man muss lediglich fTPM und optional Secure Boot aktivieren.

Bei den BIOS-Versionen mit Windows-11-Support sind beide Funktionen standardmäßig aktiviert.



[guillome]

@FM4E
Das weiß ich auch, nur die Webseite suggeriert genau was anderes. Warum kann msi das nicht vernünftig beschreiben?!



[FM4E]

Das kann nur MSI beantworten.



[JACKxBAUER]

Ihr müsst auch berücksichtigen, MSI ist dermassen geldorientiert, dass die Intel-Plattform da gerade deutlich höher priorisiert wird.
Da kommen jetzt im 2-4 Wochen-Rhythmus BIOS Updates raus.

Der 5800X3D wird da noch das eine oder andere BIOS-Update bringen, danach spielt die Plattform definitiv nur noch eine untergeordnete Rolle.
Zen4/AM5, Raptor-Lake...



[Murazor]

Ich glaube wir können froh sein, dass wir überhaupt noch froh sein, dass wir Updates bekommen. Bei meinem letzen Gigabyte Board, damals mit einem 3570k gab es eigentlich nie Updates. JZ hat immer wider was gemoddet aber von Gigabyte gab es nix.



[Ralle86]

Mir ist bei meinem Unify-X Max aufgefallen, dass das neue BIOS standardmäßig ca. 0,04-0,05V weniger Spannung anlegt, daher kommt wahrscheinlich auch der Unterschied beim Takt zustande. Haltet ihr 1,46V unter Volllast auf 16 Kernen ohne SMT für zu viel?



[JACKxBAUER]

Ich glaube wir können froh sein, dass wir überhaupt noch froh sein, dass wir Updates bekommen. Bei meinem letzen Gigabyte Board, damals mit einem 3570k gab es eigentlich nie Updates. JZ hat immer wider was gemoddet aber von Gigabyte gab es nix.

Kommt eigentlich einem Skandal gleich.

Wir kaufen hier Mainboards für 300-400 Euro, welche auf Basis der Einzelteile sowieso viel zu teuer sind.
Das mindeste wäre, dass man hier eine Update-Garantie bekommt, dass man regelmässig AGESA Updates bekommt.

Aber die Wahrheit ist, dass ich schon vor dem Kauf des X570S Unify-X wusste, dass BIOS-Updates mit Verspätung kommen, weil 1. das Mainboardmodell selber schon ein Exot ist und 2. die überteuerte Intel-Plattform kurz danach veröffentlich wurde und Intel ganz bestimmt Druck auf die Mainboard-Hersteller ausübt.



[reinhardrudi]

moin

mein ACE bleibt hin und wieder bei einem Neustart morgens, bei Post
Code 20 Das System beendet den Ruhezustand S2
stehen und braucht 2-3min. bevor es dann weiter geht.

hat dazu jemand ne idee wie ich das beheben kann??

PC ist übernacht ohne Strom.

gruß



[Erisch]

Hmmm, über Nacht ohne Strom.….
Ist vielleicht die Knopfbatterie leer?



[reinhardrudi]

Hmmm, über Nacht ohne Strom.….
Ist vielleicht die Knopfbatterie leer?

naja- dann wären ja auch die einstellungen und gepeicherten profile weg



[Erisch]

Stimmt. Dann fällt mir auch gerade nicht ein. 🤔



[Orgh]

Hi
Ich hab hier mal eine Frage ich habe das Meg x570S unify-x max und habe am Steckplatz 1 m2 und im Steckplatz 2 ein m2 laut Support kann ich in Steckplatz 4 oder 5 auch ein m2 verbauen die dann auch über den CPU angesprochen wird ohne dass meine Grafikkarte in Stellplatz 1 auf 8gb beschnitten wird im deutschen Handbuch steht das irgendwie anders er sagt zu mir im englischen Handbuch heißt es dass ich die volle Bandbreite meiner Grafikkarte nutzen kann Hat irgendeine Erfahrung damit oder so verbaut ich muss sonst meine ganze Wasserkühlung abbauen Falls für umsonst die m2 läuft zur Zeit in einem externen Gehäuse USB C mit Lüfter möchte aber das voll Potenzial haben

Lg



[FM4E]

Beim MEG X570S UNIFY-X MAX ist es so:

M.2_1 (ganz oben) über den AM4-Prozessor mit bis zu PCIe 4.0 x4 ohne Lane-Sharing. M.2_2 agiert über den X570-Chipsatz. Demnach ist es richtig, dass du den M.2_1 und M.2_2 ohne Einschränkungen nutzen kannst. Wenn allerdings M.2_3 und/oder M.2_4 belegt ist/sind, dann bekommt die Grafikkarte nur noch acht Lanes statt 16 Lanes. M.2_5 und M.2_6 sind an den X570-Chipsatz angebunden. Letzterer teilt sich die Anbindung mit SATA-Port 5 und 6, wenn eine M.2-SATA-SSD installiert ist. Der M.2_5-Steckplatz ist hingegen shared mit dem unteren PCIe-x16-Steckplatz angebunden.



[derin]

Hat mal jemand bei dem MEG X570S UNIFY-X MAX die Temps der 6 verschiedenen m.2 Slots durchprobiert?

Bin seit einer Woche Besitzer weil ich meine 2.5" SSD durch m.2. wechsle, aktuell hab ich mir 2xSamsung Evo 970 2TB SSD reingebastelt, hatte sie zuerst in den Slots 5 und 6, beim überspielen der 1500GB von meiner alten MX500 wurde sie schon ziemlich heiss, jetzt ist natürlich der Airflow dort nicht großartig.

In der Spitze waren es 83°, nach Abschalten des Zero Stops meiner GPU (RTX 3070) ging es dann auf 75 runter. Aktuell hab ich mal die Slots 2 und 3 probiert, im Idle bzw Browser Betrieb sind beide aktuell um die 50°C was ja ganz ok ist, beim Gaming (For Honor) geht es bis auf 65° was ja im Rahmen ist und meines Wissens unbedenklich.

Trotzdem hatte ich gedacht, die großen Passivkühler des Unify würden ein wenig mehr bewirken.



[Orgh]

Beim MEG X570S UNIFY-X MAX ist es so:

M.2_1 (ganz oben) über den AM4-Prozessor mit bis zu PCIe 4.0 x4 ohne Lane-Sharing. M.2_2 agiert über den X570-Chipsatz. Demnach ist es richtig, dass du den M.2_1 und M.2_2 ohne Einschränkungen nutzen kannst. Wenn allerdings M.2_3 und/oder M.2_4 belegt ist/sind, dann bekommt die Grafikkarte nur noch acht Lanes statt 16 Lanes. M.2_5 und M.2_6 sind an den X570-Chipsatz angebunden. Letzterer teilt sich die Anbindung mit SATA-Port 5 und 6, wenn eine M.2-SATA-SSD installiert ist. Der M.2_5-Steckplatz ist hingegen shared mit dem unteren PCIe-x16-Steckplatz angebunden.

heißt das wenn ich den M.2_5-Steckplatz nutze dann habe ich dann voll 16 Lanes meiner Grafikkarte....?

Lg



[derin]

slot 3 und 4 frei lassen und hast x16 für die gpu



[FM4E]

Genau



[Murazor]

Nutzt jemand das 7C35vAC1 BIOS? War gerade am überlegen, weil ich sowieso gleich Windows 11 neu installiere, ob ich gleich das BISO Update mache. Bei CB liest man ja von Problemen mit 1.2.0.5.



[FM4E]

Ich würde es zunächst sein lassen. Um Windows 11 offiziell nutzen zu können, reicht es aus, wenn du im BIOS manuell fTPM und Secure Boot aktivierst. Zusätzlich empfehle ich (sofern noch nicht bereits geschehen), von der Windows-10-Installation ein Backup zu machen.



[Murazor]

Backup ist nicht nötig. Ich habe bereits alles vorbereitet um die Platte zu formatieren. Ich mache eine frische Installation über einen USB Stick. Aber OK, dann lasse ich das letzte BIOS erstmal links liegen.



[derin]

Hab das neueste BIOS und bemerke keine Fehler oder Probleme.
Mfg



[Quante]

Habe Windows 11 und BIOS 7C35vAC1 1.2.0.5 und bemerke keine Probleme oder Nachteile.
War ein dreckiges Update von 10 auf 11 -wurde einfach drübergebügelt.
Läuft.



[Erisch]

Ich hab auch die 7C35v1H1(Beta version) auf meinem X570 Ace drauf und habe auch keinerlei Probleme. Es läuft alles super.



[Murazor]

Niemand von euch einen geringeren Boost-Clock oder ähnliches?



[Quante]

PBO habe ich per CoreCycler justiert und dadurch auch einen geringeren Boost-Clock bekommen als alle Kerne auf -30 oder so zu setzen.
Momentan ist die CPU stabil.
Änderungen im BIOS könnten allerdings wieder zu Instabilitäten führen...
-dann geht der "Spaß" wieder von vorne los.



[nebulus1]

Hat noch einer das vorgänger Bios von der AB0? Mit Agesa 1.2.0.3c ? Die Agesa 1.2.0.5 ist ne Zumutung, mein Pc friert nun immer ein, wenn unter Linux der Monitor per ACPI schlafen gelegt wird... LOL
Habe das Meg x570 Unify...

​



[FM4E]

Ich habe alle BIOS-Versionen ab A7 gesichert, sowohl Beta als auch Final. Kann ich später durchgeben oder du schaust in Reous' BIOS-Thread.



[nebulus1]

Ich habe alle BIOS-Versionen ab A7 gesichert, sowohl Beta als auch Final. Kann ich später durchgeben oder du schaust in Reous' BIOS-Thread.

Ja gerne...

Habe das Bios im Fred gefunden.... Danke für den Hinweis..

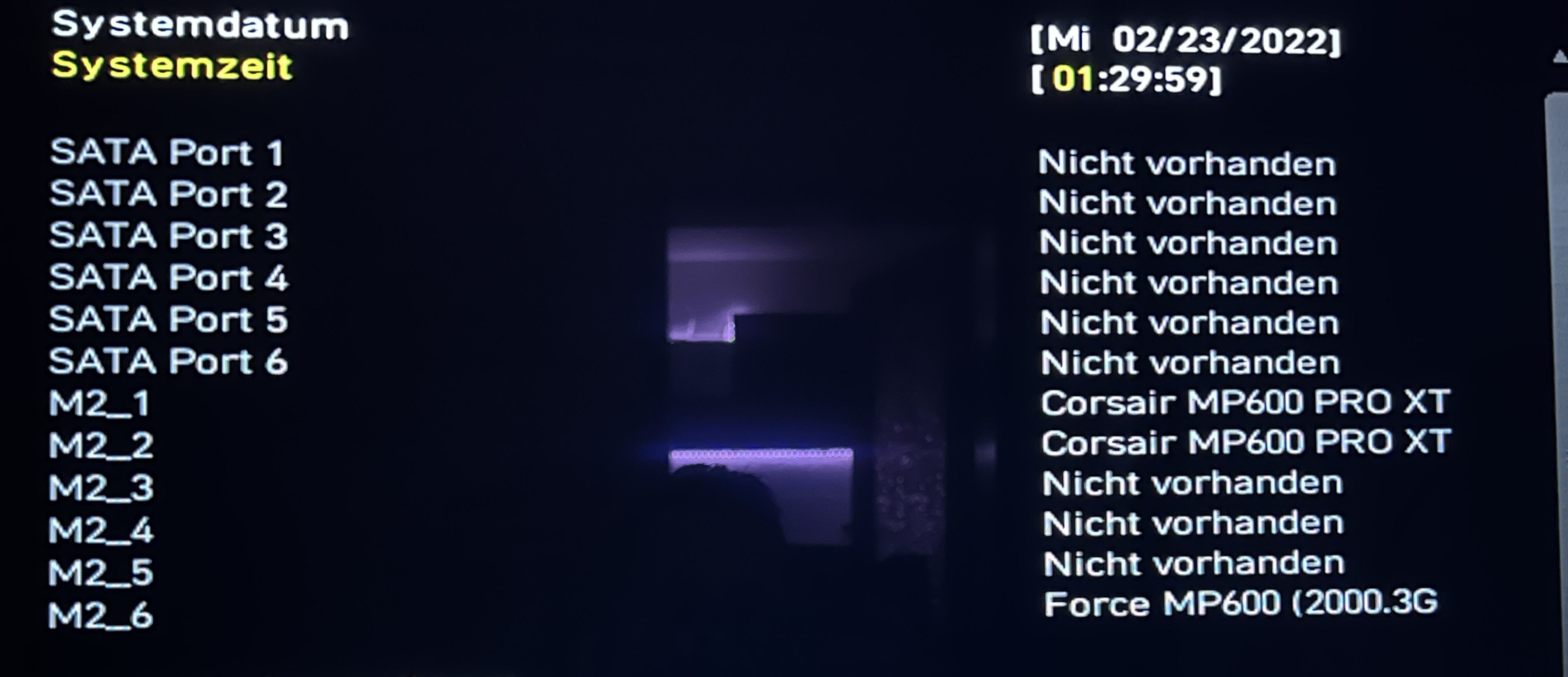

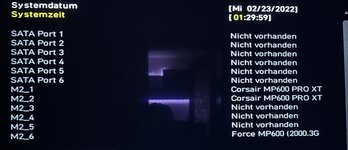

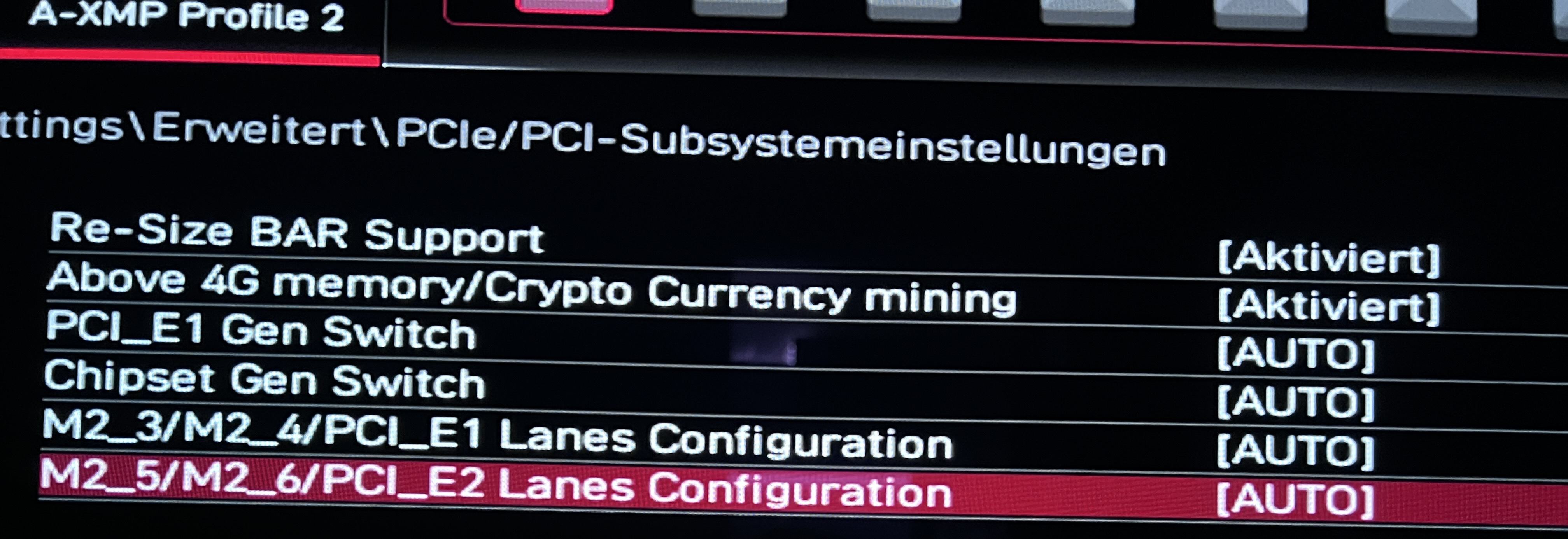

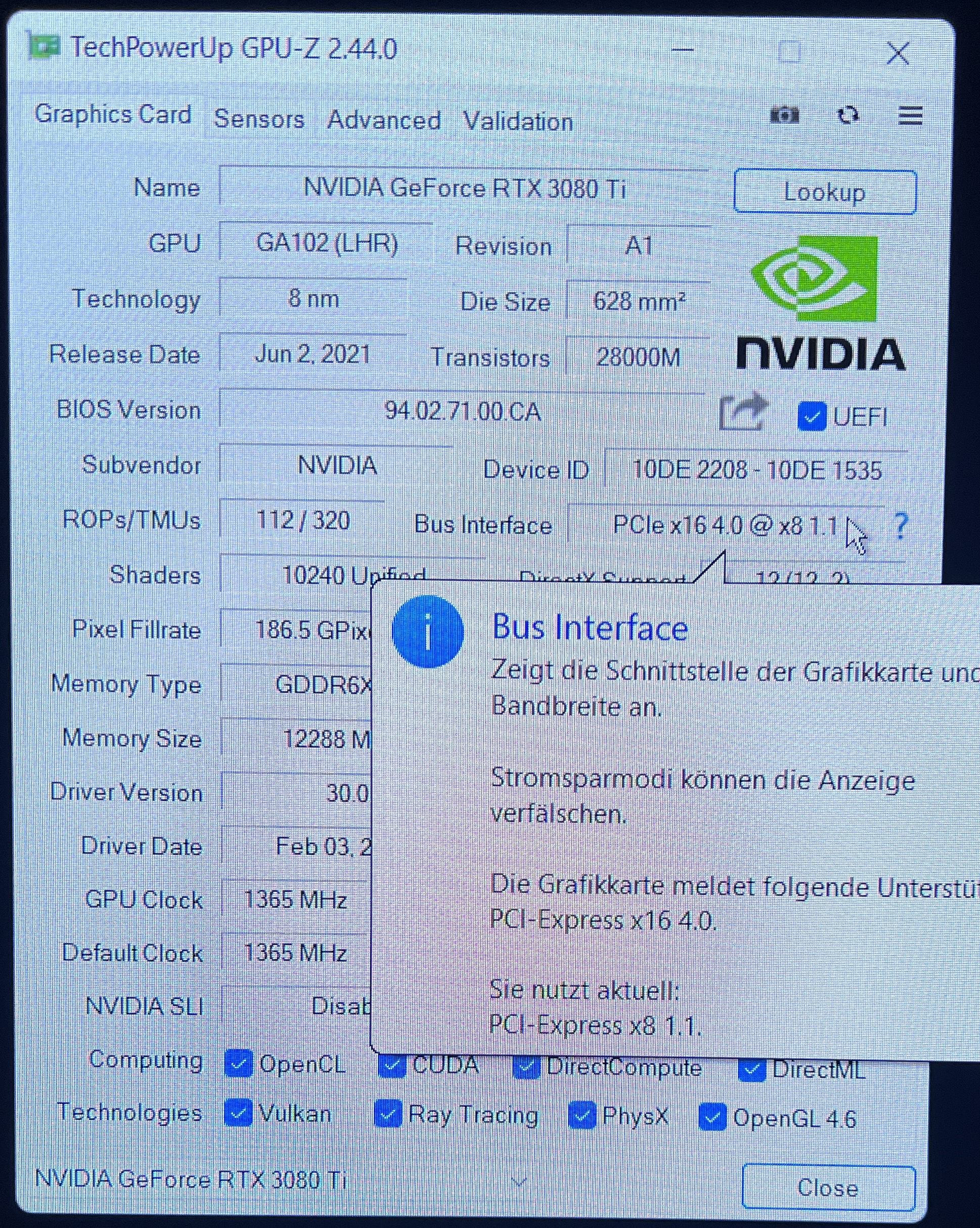

[Orgh]

slot 3 und 4 frei lassen und hast x16 für die gpu

Leider ist dem nicht so und warum ist das so…..?
Mainboard ist noch mal das MEG X570S UNIFY-X MAX
Lg
