[Sammelthread] MSI MEG X570(S) Unify (X MAX) / ACE (MAX) (AM4)

product_10_20191002132606_5d9434ee62129.pngproduct_9_20190723092258_5d3661724d540.pngproduct_1629079667f4b88b2d70e858818adcfd4767cd52a2.pngproduct_1629094385a72f0a5d4a37c30deff6b3dcba91659c.png​

Sammelthread für das MSI MEG x570 Unify/ACE

Herstellerseite: MEG X570 UNIFY
Herstellerseite: MEG X570 ACE
Herstellerseite: MEG X570S ACE MAX
Herstellerseite: MEG X570S UNIFY-X MAX



Reviews:
MSI MEG X570 UNIFY Review - Introduction
MSI MEG X570 Unify motherboard (updated)
MSI MEG X570 Unify: An All-Black Motherboard
MSI MEG X570 Unify kommt ohne RGB aus
MSI MEG X570 Unify | Tom's Hardware

MSI MEG X570 ACE Infinity | Hardwareluxx
MSI MEG X570 Ace Motherboard Review
MSI MEG X570 Ace - Review 2019 - PCMag UK
MSI MEG X570 ACE - Hardware Journal
MSI MEG X570 ACE - Review

MSI MEG X570S ACE MAX - digideutsche
MSI MEG X570S ACE MAX - wccftech
MSI MEG X570S ACE MAX - IT Info

MSI MEG X570S UNIFY-X MAX - geeknetic


Besonderheiten:
  • Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for AM4 socket
  • Supports DDR4 Memory, up to 5000+(OC) MHz
  • Aluminum Cover with Extended Heatsink: All-metal extended heatsink cover enlarge the surface of heat dissipation, ensures even high-end processors to run in full speed.
  • Lightning Fast Game Experience: PCIe 4.0, Triple Lightning Gen4 x4 M.2 with M.2 Shield Frozr, StoreMI, AMD Turbo USB 3.2 Gen2.
  • 2.5G Gaming LAN with Latest Wi-Fi 6 Solution: Onboard 2.5G LAN with gaming LAN manager, combining latest Wi-Fi 6 solution which supports MU-MIMO and BSS color technology, delivering the best online gaming experience.
  • Frozr Heatsink Design: Designed with the patented fan and double ball bearings to provide the best performance for enthusiast gamers and prosumers.
  • Audio Boost HD: Isolated audio with dedicated processor combining ESS audio DAC with amplifier, deliver the breathtaking, game-changing sound to create the most exciting gameplay.
  • Pre-installed I/O Shielding: Better EMI protection and more convenience for installation
  • ACE: Mystic Light Infinity, Dual LAN, Extended Heat-pipe Design

Spezifikationen Unify/ACE/ACE MAX/Unify X:

SOCKET: AM4
CPU (MAX SUPPORT): Ryzen 9
CHIPSET: AMD® X570 Chipset
DDR4 MEMORY: 1866/ 2133/ 2400/ 2667/ 2800/2933 /3000 /3066 /3200 /3466 /3600 /3733 /3866 /4000 /4133 /4266 /4400 /4533 /4600 /4733 /4800 /5000+ Mhz by JEDEC and A-XMP OC MODE
MEMORY CHANNEL: Dual
DIMM SLOTS: 2/4
MAX MEMORY (GB): 128GB
PCI-E X16: 3
PCI-E X1: 2
SATAIII: 4
M.2 SLOT: 3/4/6
RAID: 0/1/10
TPM (HEADER): 1
LAN UNIFY/UNIFY X: 1x Realtek® RTL8125 2.5 Gbps
LAN ACE/ACE MAX: 1x Intel® WGI211AT Gigabit / Intel® Wi-Fi 6E AX210, 1x Realtek® RTL8125 2.5 Gbps
USB 3.2 PORTS (FRONT): 1(Gen2, Type C), 4(Gen1, Type A)
USB 3.2 PORTS (REAR): 1(Gen2, Type C), 3(Gen2, Type A), 2(Gen1, Type A)
USB 2.0 PORTS (FRONT): 4
USB 2.0 PORTS (REAR): 2
AUDIO PORTS (REAR): 5+ Optical S/PDIF (Realtek® ALC1220 Codec)
DIRECTX: 12
FORM FACTOR: ATX
SLI: Y
CROSSFIRE: Y
OPERATING SYSTEM: Support for Windows® 10 64-bit

MSI Support bei hwluxx.


Hier ein paar Bilder zu denn Boards:


Anhänge

  • product_1_20190927094619_5d8d69eb70536.jpg
    93,2 KB · Aufrufe: 1.227
  • product_1_20190527093622_5ceb3f164b3ae.png
    212,6 KB · Aufrufe: 666
  • product_6_20190723092258_5d36617274da8.png
    298,1 KB · Aufrufe: 694
  • product_162907966525e3301894bbdab4e43d1bcf1b0b6f7b.png
    187,3 KB · Aufrufe: 435
  • product_162942345230b8141d0282a0e842b4006713d60184.png
    142,5 KB · Aufrufe: 531
Zuletzt bearbeitet:
Zum Vergrößern anklicken....
derin schrieb:
Seit der Installation des Mystic Light Tools hat es nicht mehr gebimmelt, Problem gelöst :)
Zum Vergrößern anklicken....

das MSI Center hatte zumindest bei mir ein Firmware Update für den LED-Controller vorgeschlagen. Danach war bei mir das Disconnect/Connect Gebimmel verschwunden, auch nachdem ich das MSI Center wieder deinstalliert hatte.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die MSI Support Seite hat ein Update bekommen, das MSI Center auch.

Neue BIOS Version für das MSI MEG x570s Unify-X Max bisher nicht.

Neue BIOS Version für das MSI MEG x570s Unify-X Max

AMI BIOS | 7D51v123(Beta version) | 2022-03-23
- Update to AMD ComboAm4v2PI 1.2.0.6c
- Support AMD Ryzen 7 5800X3D

Ist installiert, aber da ich bei dem letzten auch keine Probleme hatte, wird es schwer Unterschiede zu finden :)

Scheinbar soll es ja vorher Probleme mit dem Boost Takt gegeben haben.
In Prime mit nem Ryzen 5600x (PBO disabled) boostet er aktuell auf
4650 @ 1 Thread
4650 @ 2 Threads
~ 4500 MHz @ 4 Threads
~ 4200 MHz @ 8 Threads
~ 4100 MHz @ 12 Threads

Wenn gewünscht, probier ich das ganze aucht mit PBO enabled

Oje... -wieder PBO für jeden Kern ausloten (gar kein Bock drauf!)

AGESA 1.2.0.6c...langweilig. Warte wenn auf 1.2.0.7 zwecks fTPM-Fix. ;) Aber bis es dann davon ne Final gibt, habe ich wahrscheinlich schon einen neuen Unterbau...

Hab gerade mal das TPM Menu aufgersucht im UEFI/BIOS

Das sind echt verdammt viele Optionen für eine Funktion, da bin ich überfordert :whistle:

Ist bzw. sollte von Haus aus bereits für TPM 2.0 optimiert sein. Würde da demnach nichts verändern. ;)

Heute die AGESA 1.2.0.6c auf dem Unify geflasht. Läuft so weit normal, weder besser noch schlechter als die Version davor.

@Scoty wie lief für dich die Version davor denn? Mir wurde erstmal abgeraten davor die zu installieren.

Ich hatte keine Probleme, habe aber auch kein OC ausgenommen XMP. Bios läuft bis auf wenige Einstellungen auf Standard.

Nein nicht für die neue. Galt für die vorige. Bei mir lief die aber auch gut. Das Problem war nur wenn man OC machte was aber dabei stand. Daher immer genau lesen. OC ab Ryzen 3000 ist eh schwachsinnig da kaum Mehrwert.

Scoty schrieb:
Nein nicht für die neue. Galt für die vorige. Bei mir lief die aber auch gut. Das Problem war nur wenn man OC machte was aber dabei stand. Daher immer genau lesen. OC ab Ryzen 3000 ist eh schwachsinnig da kaum Mehrwert.
Zum Vergrößern anklicken....

Ein kleiner Mehrwert ist schon gegeben. Dank UV läßt sich einfach mehr Leistung rausholen. Aber das Tuning ist sehr Zeitraubend und einfach den Aufawand nicht Wert. Ich Schätze dass bei fast allen AMD-CPU UV/OC´ern das System instabil ist. Ich bleibe bei Agesa 1.2.0.3c.

Hallo,
ich such für das MSI MEG X570S UNIFY-X MAX DDR 4 32 oder 64 Gb Arbeitsspeicher mit guten Timings. Entweder 3600er oder 4000er, für einen 5950 X, ist ein guter Silicium. Vielleicht hat ja jemand ein paar Vorschläge, wäre nicht schlecht. Preisbereich bis 300€

LG

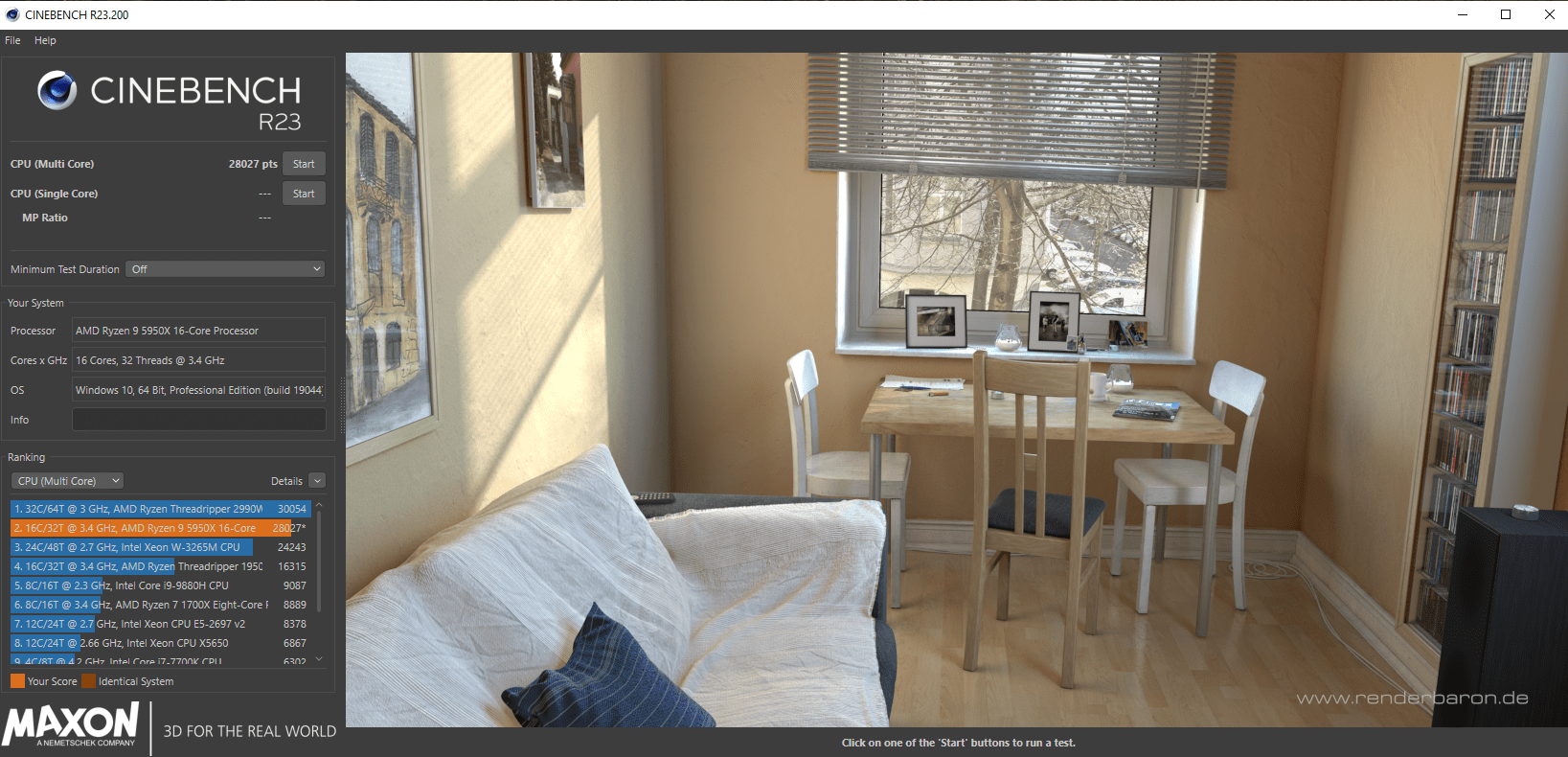

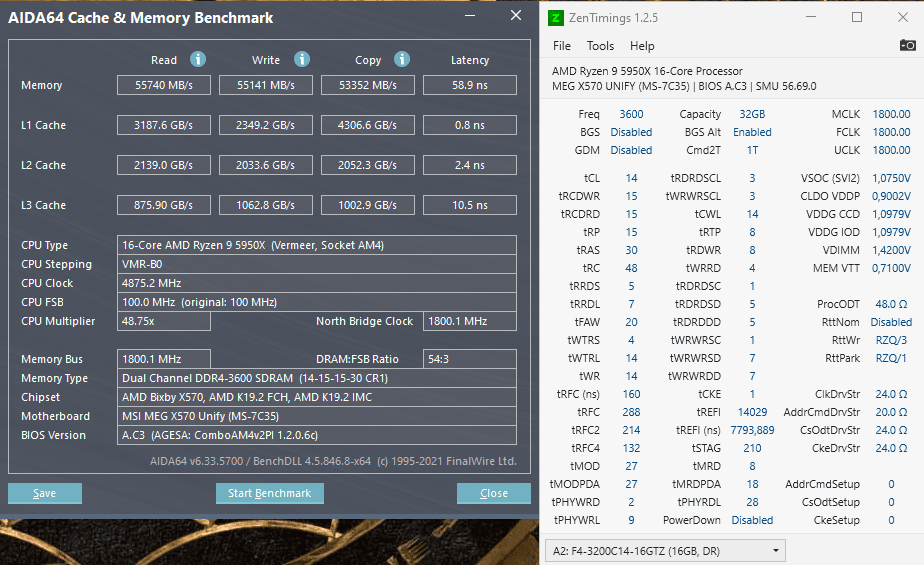

So hab die Beta auch am laufen.Läuft Top!!


Anhänge

  • Screenshot (55).png
    Screenshot (55).png
    72,5 KB · Aufrufe: 100
  • Screenshot (57).png
    Screenshot (57).png
    485,2 KB · Aufrufe: 103
Orgh schrieb:
Hallo,
ich such für das MSI MEG X570S UNIFY-X MAX DDR 4 32 oder 64 Gb Arbeitsspeicher mit guten Timings. Entweder 3600er oder 4000er, für einen 5950 X, ist ein guter Silicium. Vielleicht hat ja jemand ein paar Vorschläge, wäre nicht schlecht. Preisbereich bis 300€

LG
Zum Vergrößern anklicken....

sofern Du nicht auf IF-Clock von 2000MHz gambeln willst, würde ich Dir eher DDR4-3600 empfehlen. Da sind dann CL14-14-14-34 ab Werk die besten Timings, die man kaufen kann. Die G.Skill Ripjaws in schwarz ohne RGB würde natürlich am besten das Unify-X MAX ergänzen:
geizhals.de

G.Skill RipJaws V schwarz DIMM Kit 32GB, DDR4-3600, CL14-14-14-34 (F4-3600C14D-32GVKA) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für G.Skill RipJaws V schwarz DIMM Kit 32GB, DDR4-3600, CL14-14-14-34 (F4-3600C14D-32GVKA) ✔ Bewertungen ✔ Produktinfo ⇒ Typ: DDR4 DIMM 288-Pin • Übertragung: 3600MT/s (3600MHz effektiv - abgeleitet von 1800MHz I/O-Takt mit Do… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen
geizhals.de geizhals.de

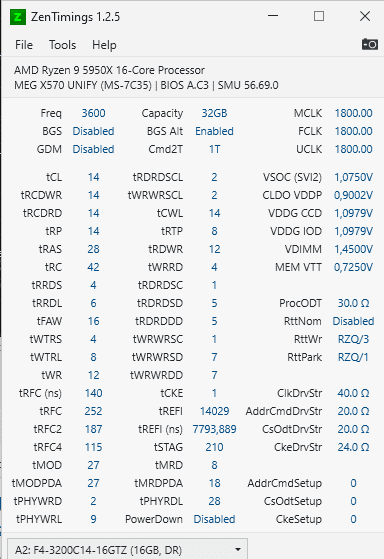

Die Trident Z 3200 C14 bekommt man teilweise für unter 300€ und laufen mit
scharfen Timings problemlos auf 3600.


Anhänge

  • Screenshot (59).png
    Screenshot (59).png
    17,1 KB · Aufrufe: 70
Ich habe auf dem MSI ME'G Unifiy x 570 mit Ryzen 5900x diese Speichermodule. Laufen einwandfrei

geizhals.de

G.Skill RipJaws V schwarz DIMM Kit 32GB, DDR4-4000, CL16-16-16-36 ab € 160,90 (2025) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für G.Skill RipJaws V schwarz DIMM Kit 32GB, DDR4-4000, CL16-16-16-36 ✔ Produktinfo ⇒ Typ: DDR4 DIMM 288-Pin • Übertragung: 4000MT/s (4000MHz effektiv - abgeleitet von 2000MHz I/O-Takt mit Do… ✔ Speicher ✔ Testberichte ✔ Günstig kaufen
geizhals.de geizhals.de

Kleiner Tip von mir, MSI hat die "Global C-State" auf AUTO stehen im BIOS. Das bedeutet bei MSI aber "abgeschaltet" !!
Man muß den Regler auf "Enable" stellen und kann dann so im IDLE richtig Strom sparen.
Dazu muß man noch den Regler unter "Netzbetrieb und Energiesparen" auf "Beste Energieeinsparung" stellen.

Bei mir ist dadurch der IDLE (Websurfen, Musik hören, Video schauen,...) von 30W auf 5W gesunken. Ebenfalls boostet die CPU auf dem Desktop nicht mehr bis ans Limit. Spitzen von 50W beim verschieben eines Fensters sind nun auch vorbei.

nebulus1 schrieb:
Kleiner Tip von mir, MSI hat die "Global C-State" auf AUTO stehen im BIOS. Das bedeutet bei MSI aber "abgeschaltet" !!
Man muß den Regler auf "Enable" stellen und kann dann so im IDLE richtig Strom sparen.
Dazu muß man noch den Regler unter "Netzbetrieb und Energiesparen" auf "Beste Energieeinsparung" stellen.

Bei mir ist dadurch der IDLE (Websurfen, Musik hören, Video schauen,...) von 30W auf 5W gesunken. Ebenfalls boostet die CPU auf dem Desktop nicht mehr bis ans Limit. Spitzen von 50W beim verschieben eines Fensters sind nun auch vorbei.
Zum Vergrößern anklicken....
Dazu muß man noch den Regler unter "Netzbetrieb und Energiesparen" auf "Beste Energieeinsparung" stellen.



Wo finde ich das…?
