ESR150 ist ja noch relativ niedrig
Da geht das i.d.R. problemlos. Problematisch können in Einzelfällen halt GP Elkos sein an gewissen Positionen, also z.B. welche mit ESR von 0,5Ohm und weit höher in Bereichen von PCI Slots, HDD Controllern, Onboard Sound. Da können Polys für Stress sorgen oder halt auch Polys mit extremen Specs, also z.B. die ESR4 - ESR8 Caps von Nichicon / Panasonic. Die KEMETs sind da noch relativ kompatibel, weil deren ESR meist nicht ganz so extrem gering ist.
WMDK
Legende
Kannst du noch die Serien nachtragen?
The Sandman
Urgestein
Abenteuerlicher Bastelspaß aus RU mit Winbond BH-5
xdevs-com.translate.goog
Wer baut jetzt seine AT-6 auf BP PCB um
xDevs.com | Нетрадиционный апгрейд DDR SDRAM памяти, 4х256MB на 2х512MB
Перепайка DDR SDRAM модулей для увеличения объема доступной памяти (из архива)
Wer baut jetzt seine AT-6 auf BP PCB um
Zuletzt bearbeitet:

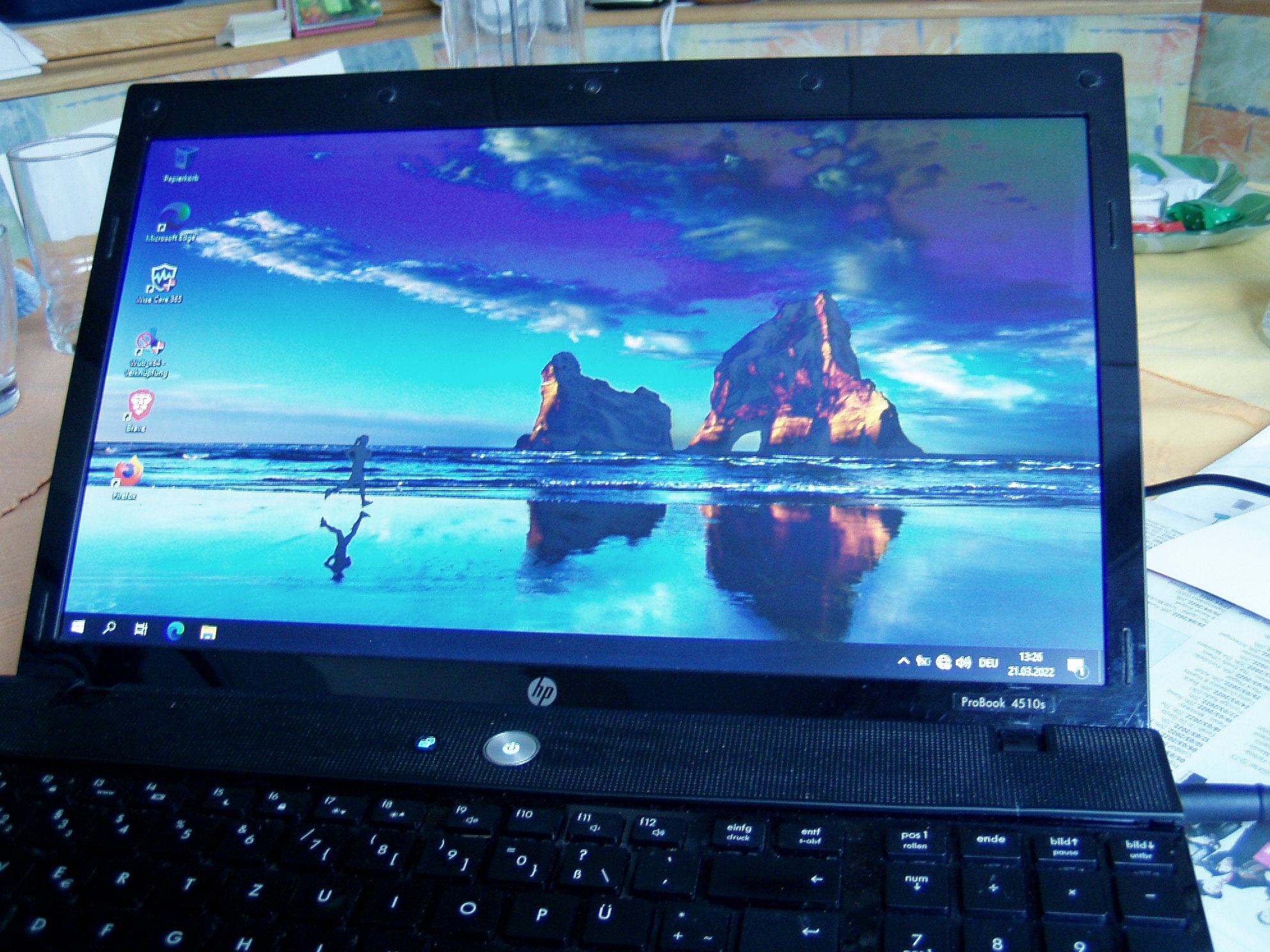

Ein Wunder ist geschehen - ich habe ihn mir heute noch einmal vor genommen - ich habe auf einmal wieder ein BildEs hat eh nichts gebracht - es kommt immer wieder kurz ein Bild und dann ist alles schwarz
Meine Mechatronikerkenntnisse sind halt bescheiden, sorry
Und natürlich sind 5 Schrauben über geblieben. Aber ich habe ihm noch 2GB RAM spendiert und jetzt ist er viel schneller wegen Dualchannel
Ist halt jetzt ein Standgerät(Akku ist eh ausgelaufen auch)

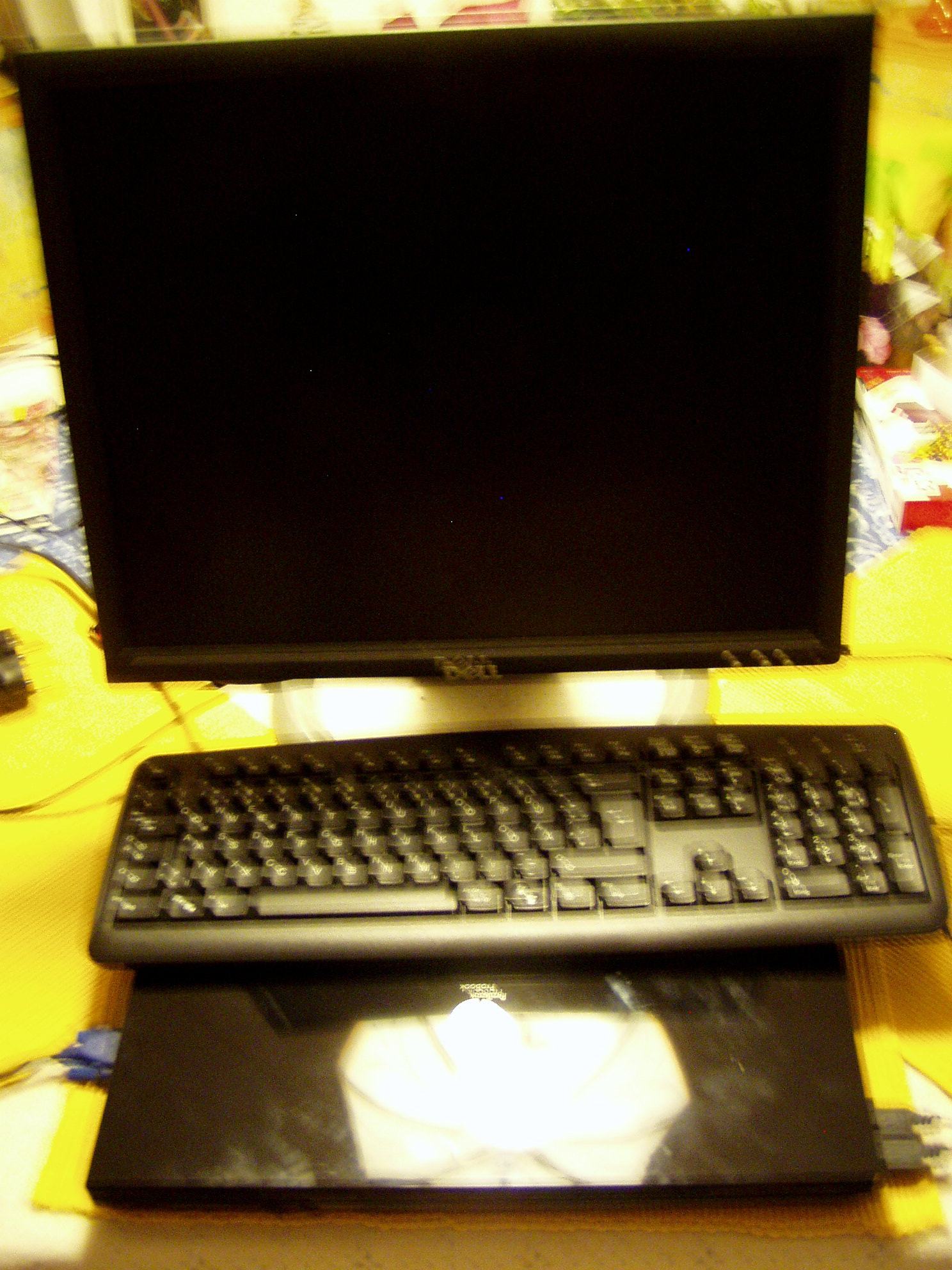

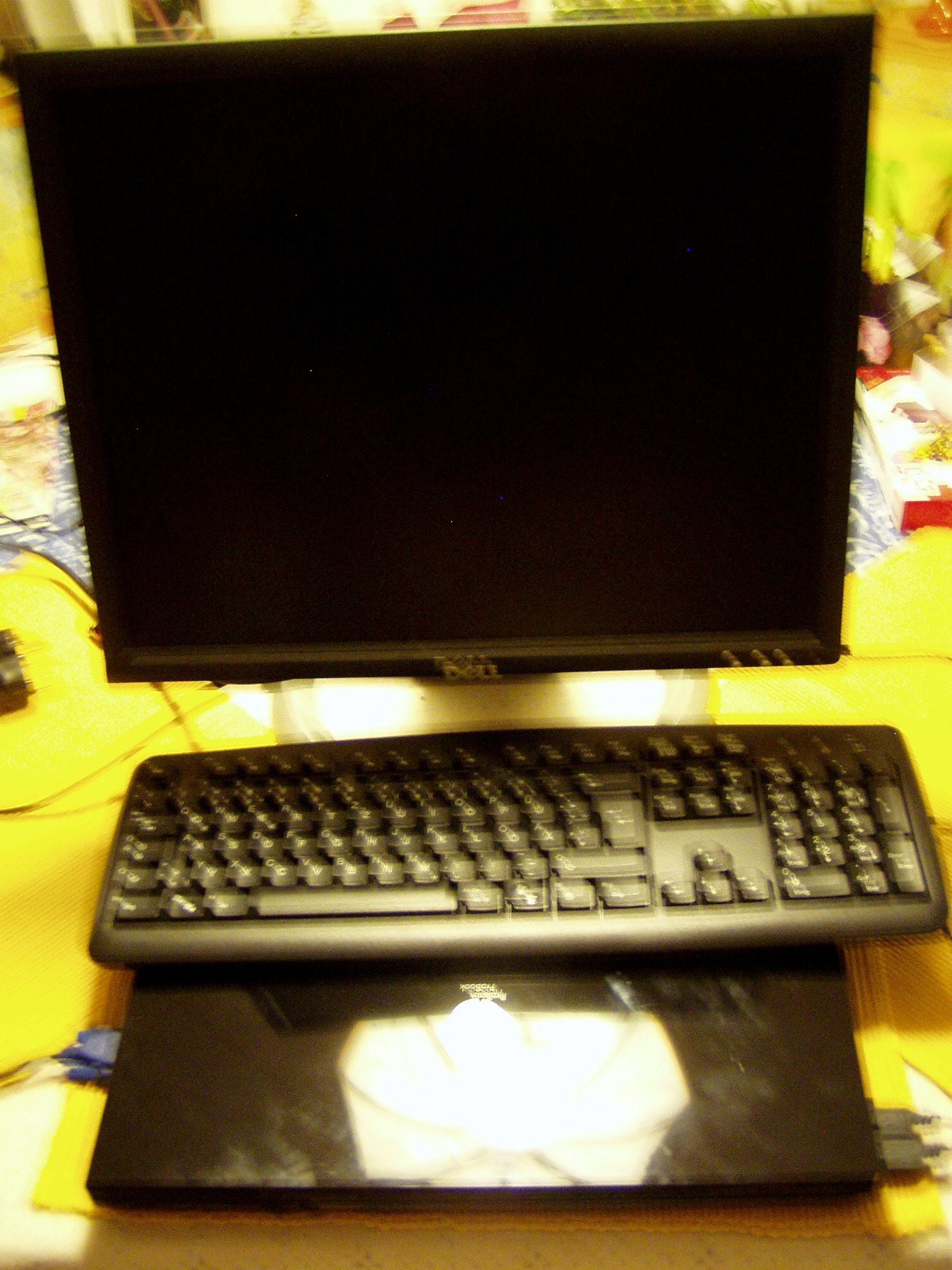

Anhang anzeigen 706955
Ich vermute jetzt, das dies hier
die Störung verursacht hat
Schau ich noch um Ersatzteil
Komisch ist aber, das die RAM nur mit 800MHZ laufen. obwohl 1333iger drinnen sind
Mal sehen, ob ich langsamere irgendwo noch günstig her bekommen kann

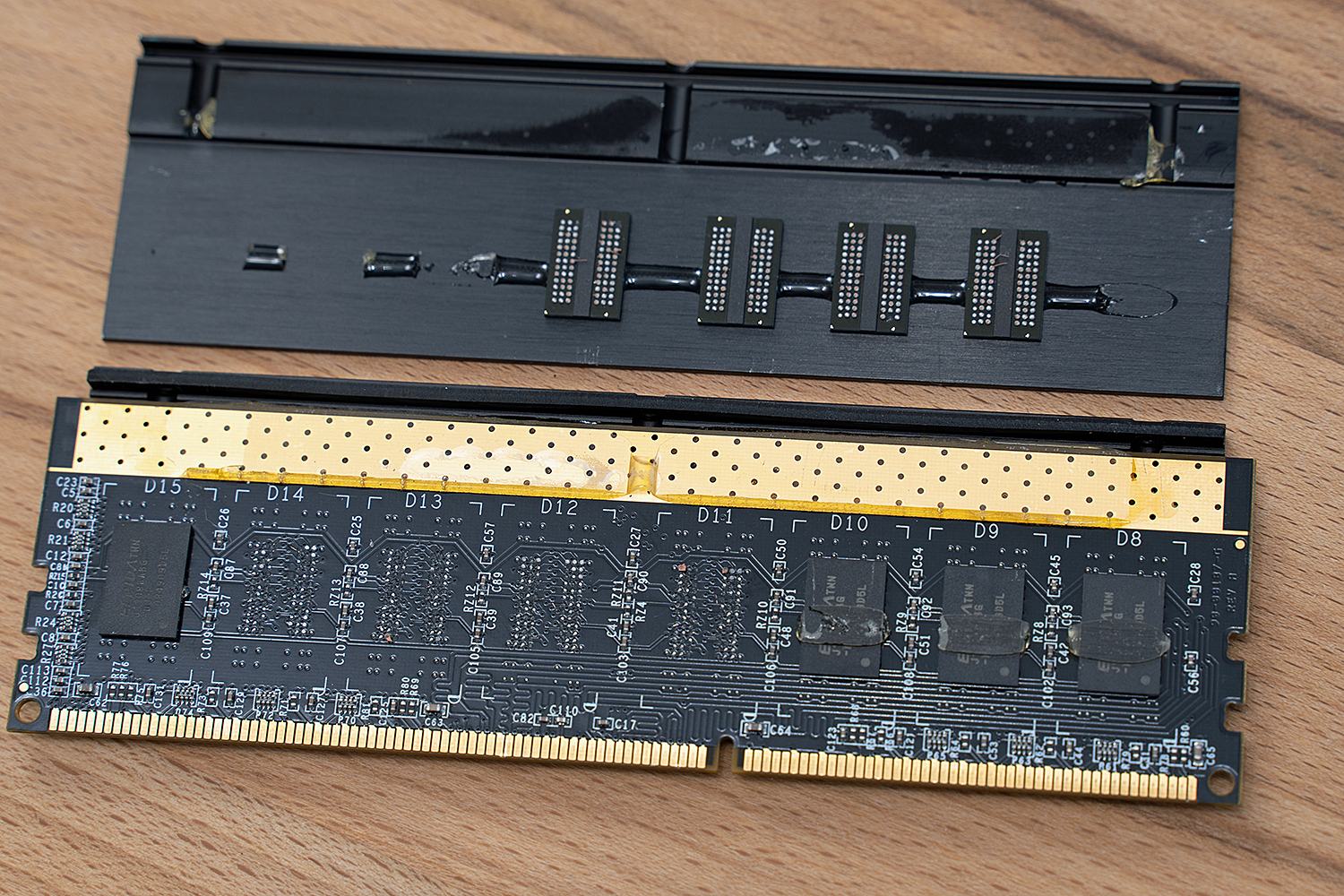

Tja, zum Glück waren da keine Hyper drunter, sonst hätte ich mich wohl direkt auf dem Balkon erhängt..
Aber ernsthaft, einfach nur Heißkleber zu verwenden ist schon mehr als stümperhaft..
Aber ernsthaft, einfach nur Heißkleber zu verwenden ist schon mehr als stümperhaft..
Der Namenlose
Legende
Sind das die Dominator mit v2.1 ?
Jop, "waren"..
Der Namenlose
Legende
Davon hab ich zwei 3x1GB Kits hier, war schon neugierig - danke für die Aufklärung
Immer wieder gerne, oder so
Aber trotzdem schließt das nicht aus, dass auf deinen Hyper sein könnten. Würde die an deiner Stelle einfach mal köpfen!
Aber trotzdem schließt das nicht aus, dass auf deinen Hyper sein könnten. Würde die an deiner Stelle einfach mal köpfen!
Der Namenlose
Legende
Damit ich dann auf dem Balkon hänge
?

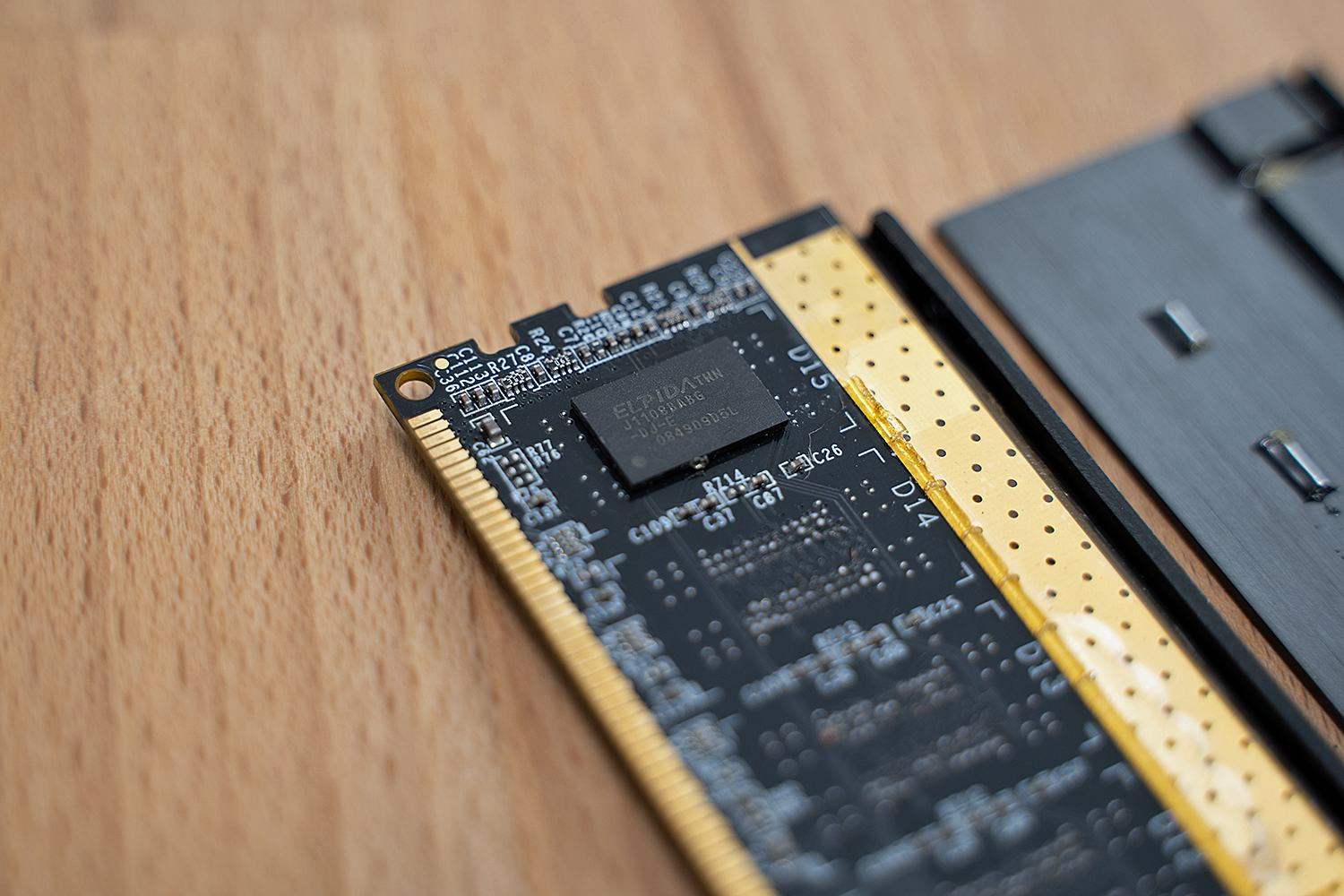

Eventuell mache ich es mal, wobei ich noch hoffe, dass man die Hyper auch optisch erkennen kann, quasi wie Winbond Chips von der Seite durch die Kanten.
Alle meiner Hyper Module haben zwei helle Flanken an der Chipkante, aber ich weiß halt nicht, ob das ein einzigartiges Merkmal ist oder es andere Elpidas in der Machart gab ... oder auch Hyper ohne das Merkmal.
?Eventuell mache ich es mal, wobei ich noch hoffe, dass man die Hyper auch optisch erkennen kann, quasi wie Winbond Chips von der Seite durch die Kanten.
Alle meiner Hyper Module haben zwei helle Flanken an der Chipkante, aber ich weiß halt nicht, ob das ein einzigartiges Merkmal ist oder es andere Elpidas in der Machart gab ... oder auch Hyper ohne das Merkmal.
Zumindest weisst ja jetzt wie die ollen BABG von der Seite aussehen.. Alos eventuell entfällt das Balkon-Programm dann!
digitalbath
Mr. Oldschool-Bios
@Blackpitty
ich schreib mal das hier rein. Sorry, ich habe dich fast vergessen.
Im grunde ist es einfach.

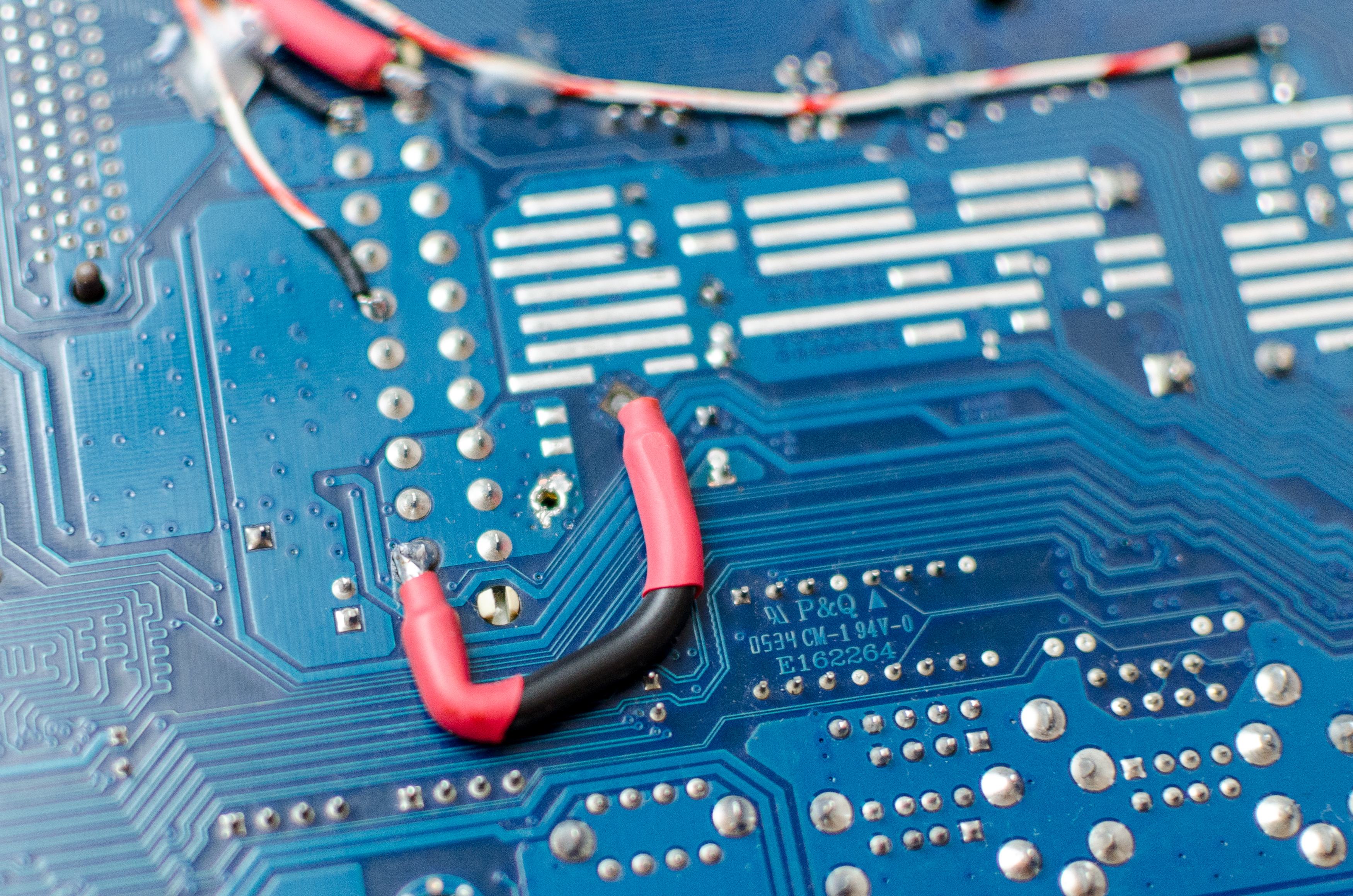

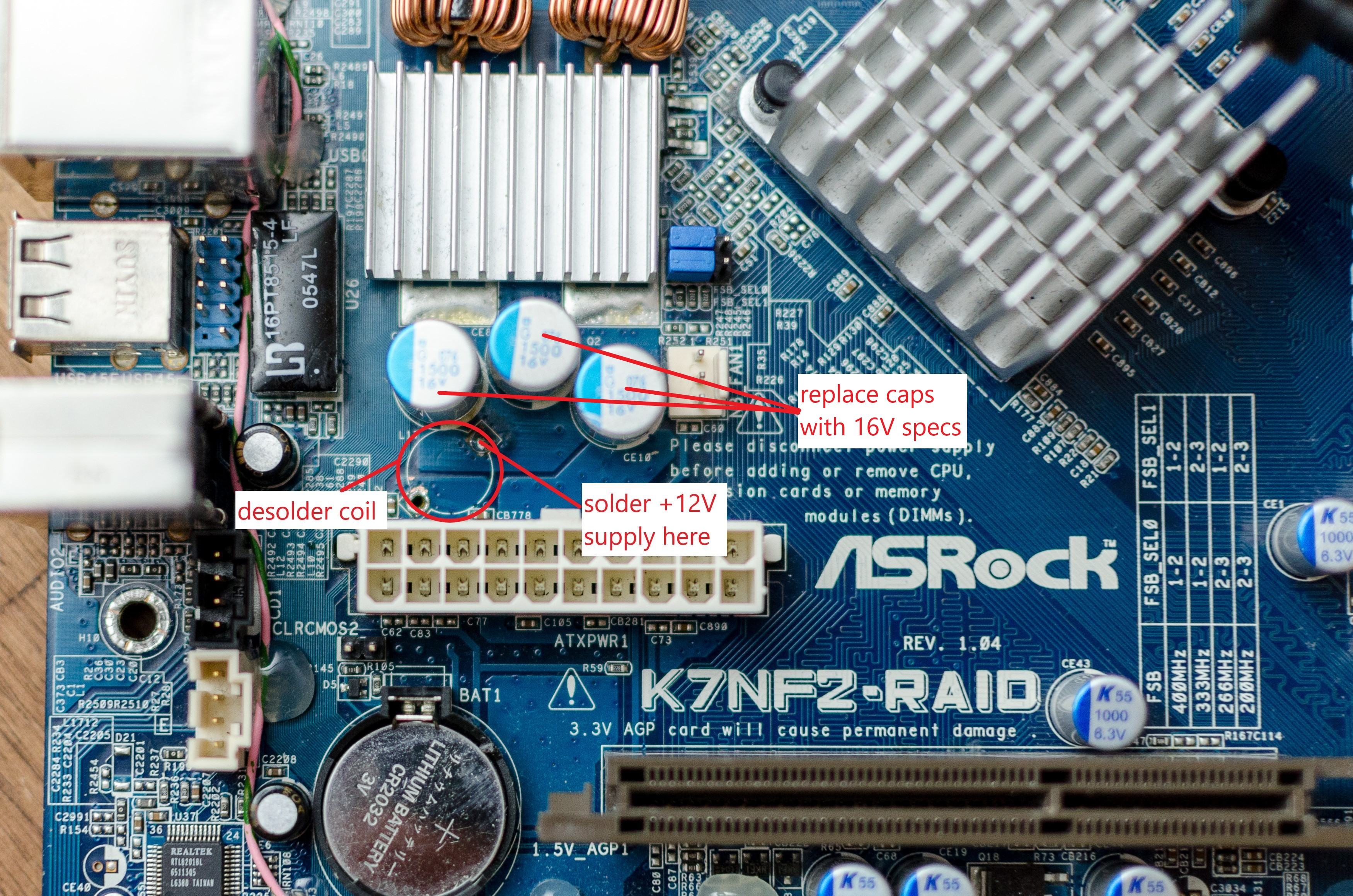

Variante 1: Die Spule neben dem ATX Stecker auslöten und die Seite der FETs mit 12V versorgen. Siehe Bilder weiter unten.
Variante 2: Man kann die Spule drin lassen und nur ein Bein rauslöten (die Seite neben dem ATX Stecker) und dieses Bein mit einem 4-Pin ATX Stecker anlöten. Masse-Seite des 4 Pin ATX Steckers müssen dann wohl auch mit den FETs versorgt werden. TAGG hat das in seinem Video ganz gut erklärt.
Achtung! Die drei primären Kondensatoren müssen gegen 16V Varianten gewechselt werden.
So, nun zu den Bildern. Ich hoffe , du kommst damit klar.

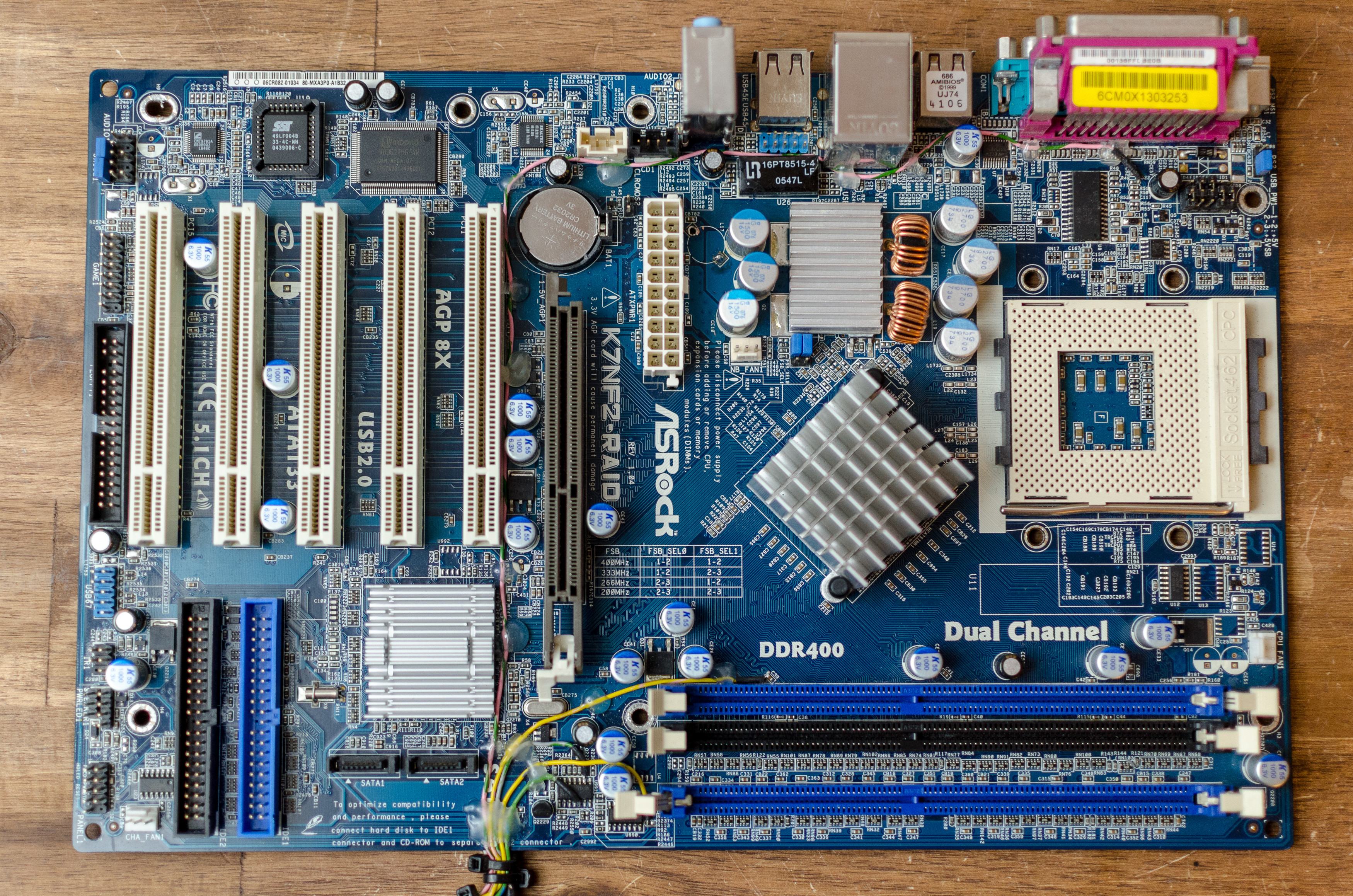

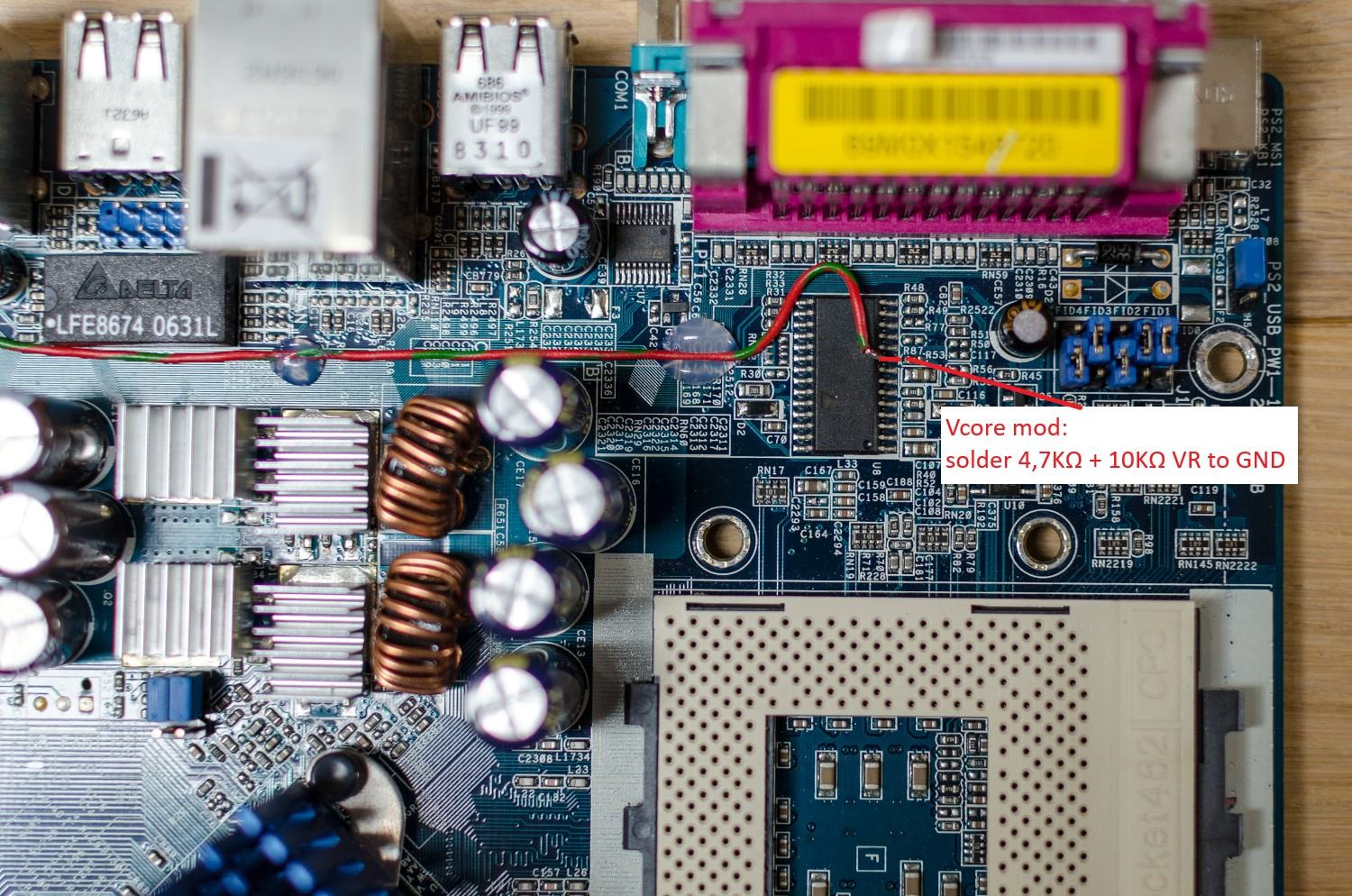

So sieht zur Zeit mein 2. K7NF2 aus. Dazu noch weitere Bilder mit den anderen mods.

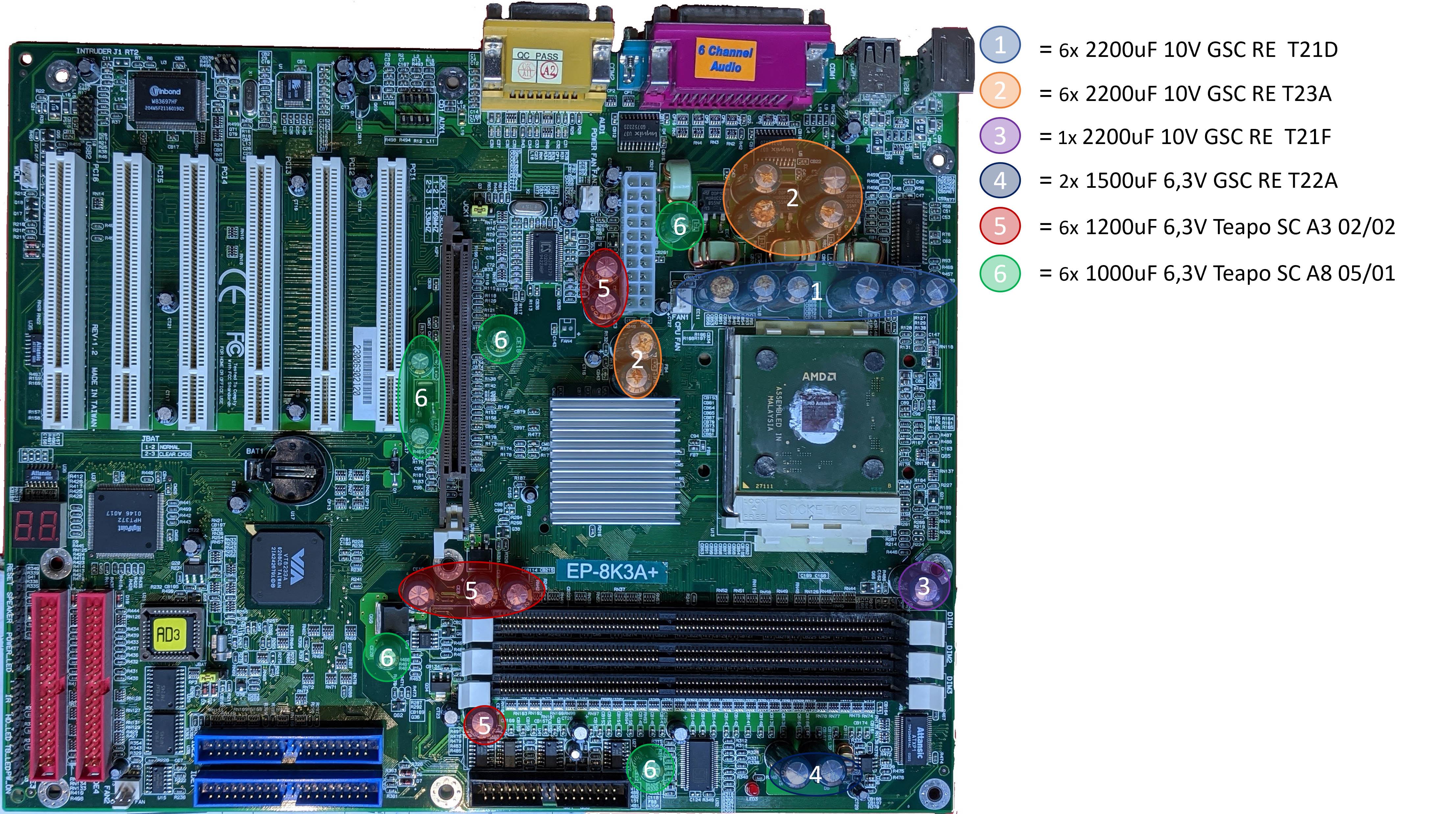

Zum Schluss noch die recap-Liste:
Position 1 und 2, bzw. 3 und 4 sind wahlweise zu sehen. Ich würde für ein recap komplett auf Kemet setzen.
EDIT:
Was mir grade noch einfällt. Etwas störend ist meiner Meinung nach der 2-Pin Power-LED Steckplatz. Es gibt wohl bei diesem board die Möglichkeit für einen 3-PIN Power-LED Stecker, das aber nicht verlötet wurde (PWRLED1). Ich habe hier einfach 3 PINs angelötet. Funktioniert prima. Selbiges geht auch für den NB Lüfter Steckplatz.

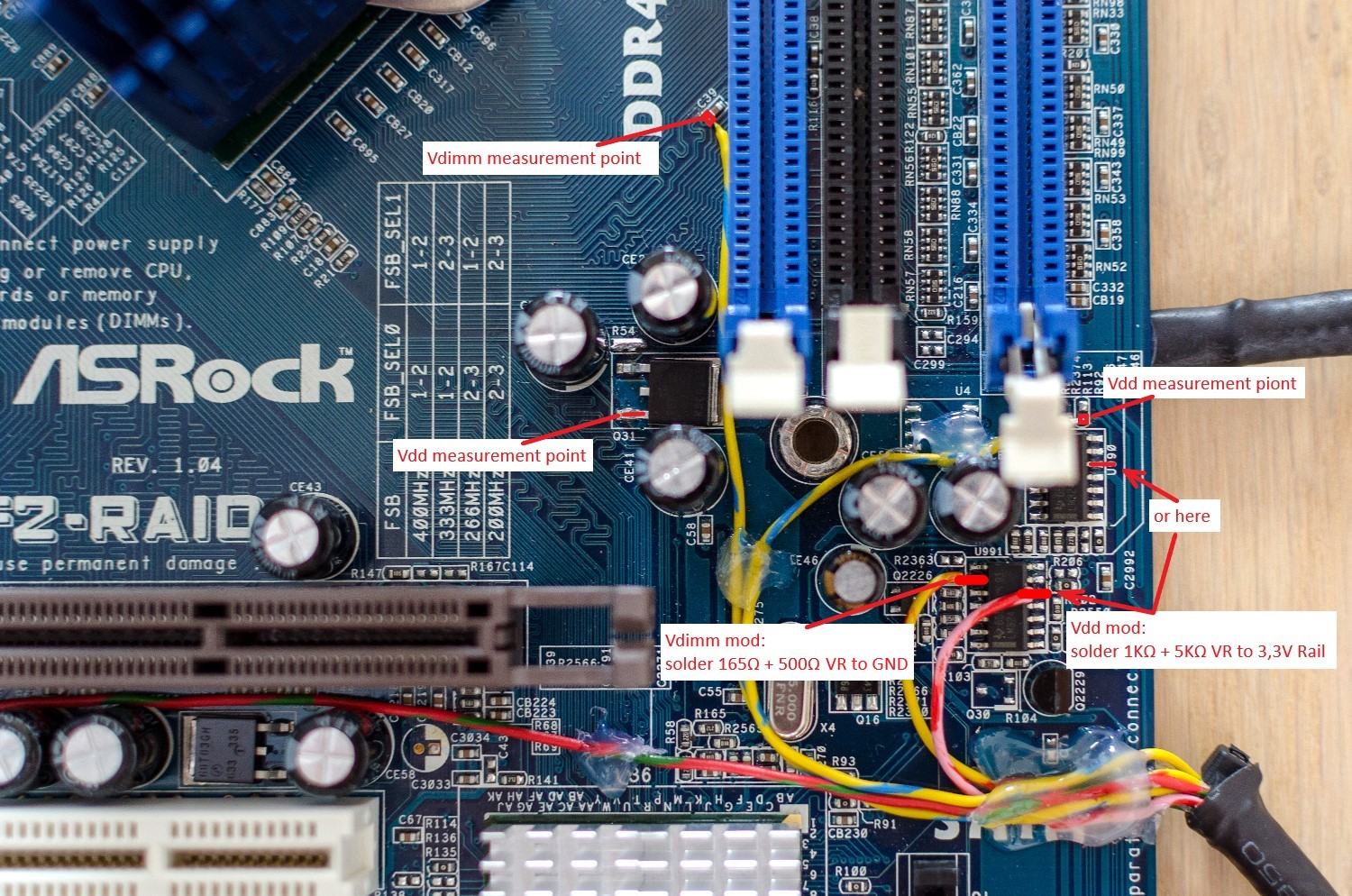

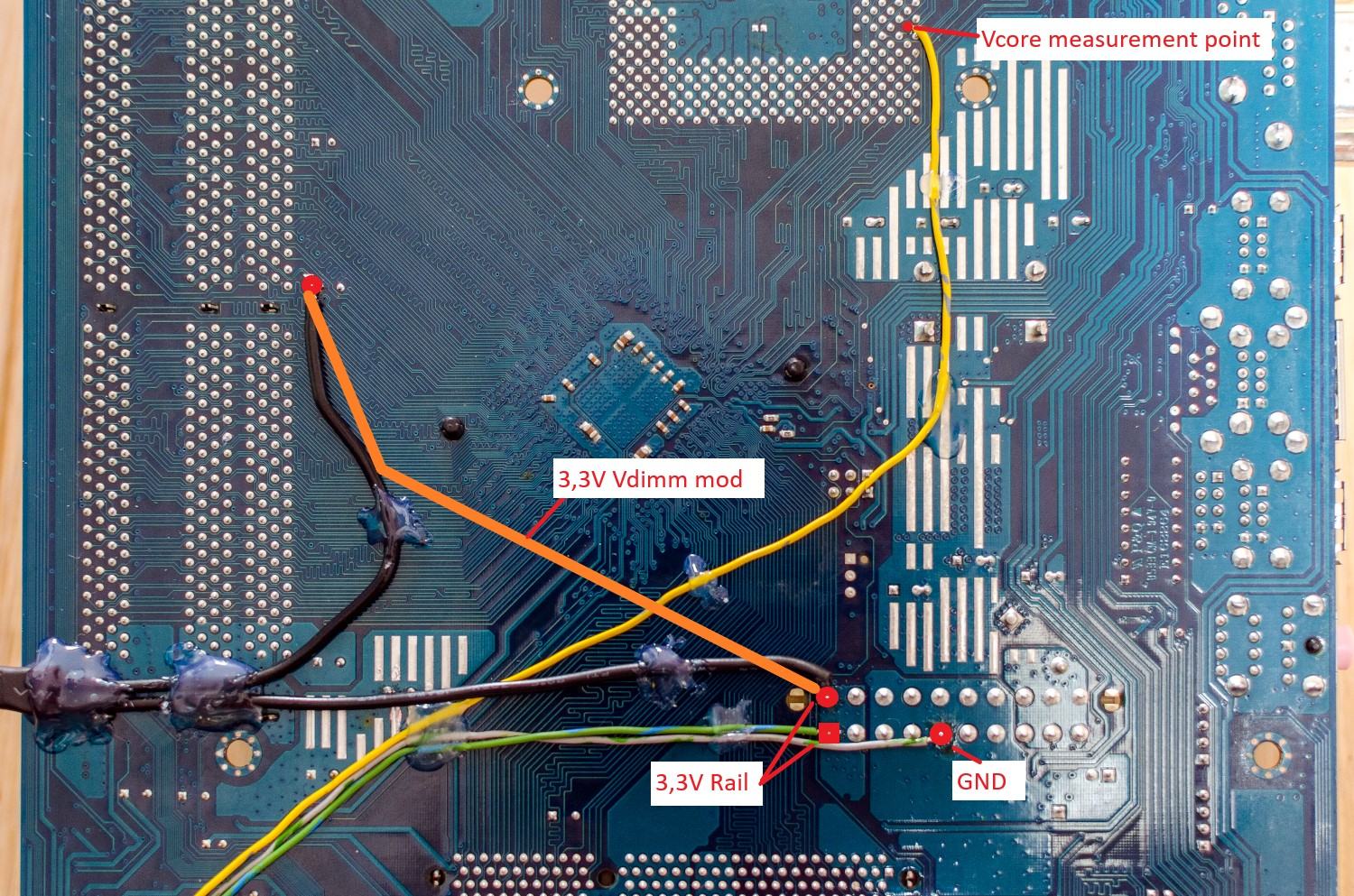

Bei diesem board ist der 5V Vdimm mod noch nicht gemacht worden. Wie das funktioniert, sieht man im TAGG Video in dem link weiter oben im Post.
ich schreib mal das hier rein. Sorry, ich habe dich fast vergessen.
Im grunde ist es einfach.
Variante 1: Die Spule neben dem ATX Stecker auslöten und die Seite der FETs mit 12V versorgen. Siehe Bilder weiter unten.
Variante 2: Man kann die Spule drin lassen und nur ein Bein rauslöten (die Seite neben dem ATX Stecker) und dieses Bein mit einem 4-Pin ATX Stecker anlöten. Masse-Seite des 4 Pin ATX Steckers müssen dann wohl auch mit den FETs versorgt werden. TAGG hat das in seinem Video ganz gut erklärt.
Achtung! Die drei primären Kondensatoren müssen gegen 16V Varianten gewechselt werden.
So, nun zu den Bildern. Ich hoffe , du kommst damit klar.
So sieht zur Zeit mein 2. K7NF2 aus. Dazu noch weitere Bilder mit den anderen mods.
Zum Schluss noch die recap-Liste:
brand | series | position | capacity | voltage | size | RM | Impedance (mΩMAX/20°C, 100kHz) | ripple (mArms/105c, 100kHz) | temp | link | quantity |
Nichicon | PLG | CPU VRM | 2700µF | 4V | Ø8x13mm | 5mm | 8 | 6900 | 105° | link | 4x |
KEMET | A750 | CPU VRM | 2200µF | 4V | Ø10x12,5mm | 5mm | 7 | 6100 | 105° | link | 4x |
Panasonic | FR | CPU VRM 5V /12V | 1500µF | 16V | Ø10x25mm | 5mm | 18 | 2470 | 105° | link | 3x |
Kemet | A750 | CPU VRM 5V /12V | 1500µF | 16V | Ø10x14mm | 5mm | 10 | 6100 | 105° | link | 3x |
KEMET | A755 | Vdimm / VTT / AGP / NB | 1000µF | 6,3V | Ø8x12mm | 3,5mm | 13 | 4500 | 105° | link | 9x - 18x |
EDIT:
Was mir grade noch einfällt. Etwas störend ist meiner Meinung nach der 2-Pin Power-LED Steckplatz. Es gibt wohl bei diesem board die Möglichkeit für einen 3-PIN Power-LED Stecker, das aber nicht verlötet wurde (PWRLED1). Ich habe hier einfach 3 PINs angelötet. Funktioniert prima. Selbiges geht auch für den NB Lüfter Steckplatz.
Bei diesem board ist der 5V Vdimm mod noch nicht gemacht worden. Wie das funktioniert, sieht man im TAGG Video in dem link weiter oben im Post.
Zuletzt bearbeitet:
Blackpitty
Legende
klasse, danke dir @digitalbath
dann nehme ich Version 1 weil einfacher.
Nehme dann auch wie gezeigt die 12V vom 20/24Pol Anschluss
Kondensatoren muss ich schauen, die habe ich nicht da
dann nehme ich Version 1 weil einfacher.
Nehme dann auch wie gezeigt die 12V vom 20/24Pol Anschluss
Kondensatoren muss ich schauen, die habe ich nicht da
digitalbath
Mr. Oldschool-Bios
Ich hatte übergangsweise Pana FR 16V / 1500µF drauf, das geht auch.
Ich würde an deiner Stelle kleine Kühlkörper auf die FETs kleben. Sicher ist sicher.
Blackpitty
Legende
ah das wollte ich noch fragen mit den Kühlkörpern die Wandler werden ja sicher heißer nun als vorher
digitalbath
Mr. Oldschool-Bios
Ja werden sie. Das ist meiner Meinung nach aber nicht viel schlimmer als vorher. Hängt wohl auch von der CPU ab. Zum testen bei OC habe ich anfangs immer zu den Kühlkörpern auch einen Lüfter drauf gelegt. Mitlerweile habe ich einen Arctic Copper Silent 3 (mit Delta Lüfter @ 5V / 2500UPM) drauf, der die Luft richtung der Klammer bläst. Damit pustet der CPU Lüfter genau auf die kleinen Kühlkörper. Das reicht aus, damit ich einen Barton bei 1,9V / 2500MHz laufen lassen kann.
Ohne OC (~2200MHz / 1,65V) kann man den Luftzug (m.M.n.) auch weg lassen.
Blackpitty
Legende
ok klasse, wird dann beim A7N8X wohl auch das gleiche sein, bei dem muss ich das ja auch noch umbauen
digitalbath
Mr. Oldschool-Bios
digitalbath
Mr. Oldschool-Bios

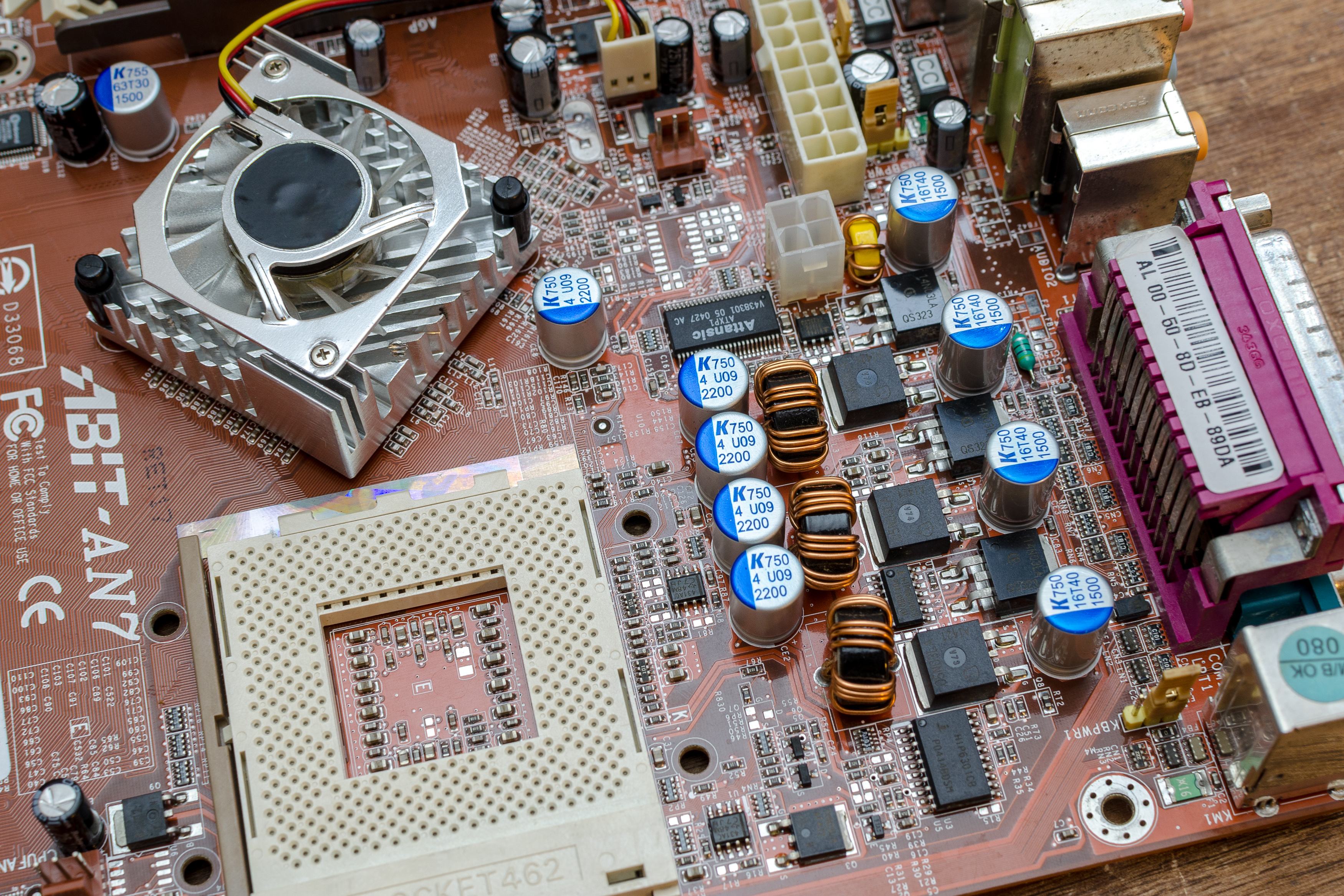

Ein wenig Kondensator Fetisch ausleben. Es wurde auch schon lange keine Abits mehr gezeigt.

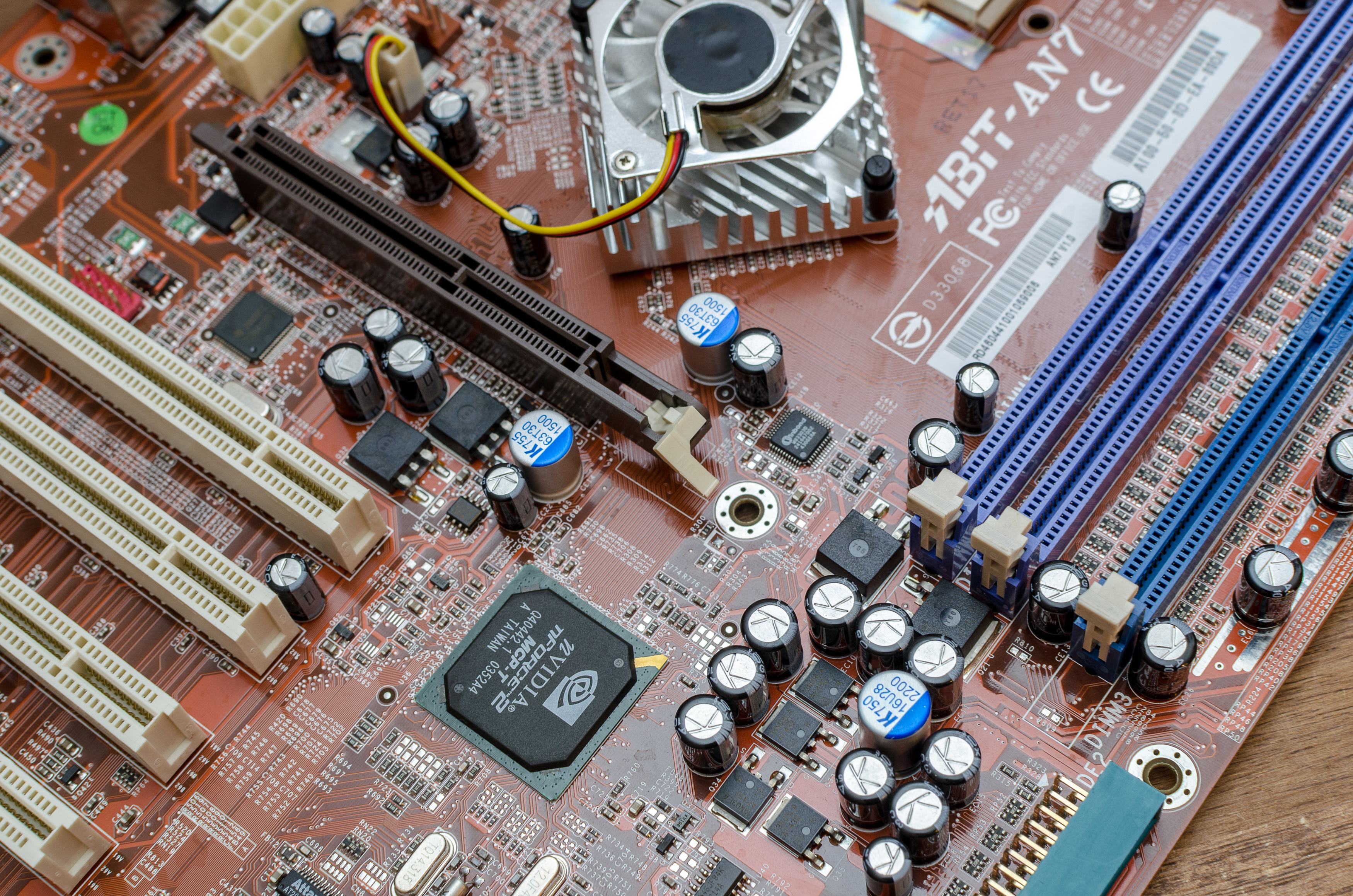

Mein AN7 hat neue Caps bekommen. Ich hoffe, dass ich demnächst die Muße finde um es zu testen.
Ich bin auch am überlegen welche Kühlkörper (NB+SB) das board bekommen soll. Silber oder schwarz? Der MSI Kühler auf der NB ist eigentlich nur provisorisch.
Mein AN7 hat neue Caps bekommen. Ich hoffe, dass ich demnächst die Muße finde um es zu testen.
Ich bin auch am überlegen welche Kühlkörper (NB+SB) das board bekommen soll. Silber oder schwarz? Der MSI Kühler auf der NB ist eigentlich nur provisorisch.
Wieder saubere Arbeit
Stangelator
Experte

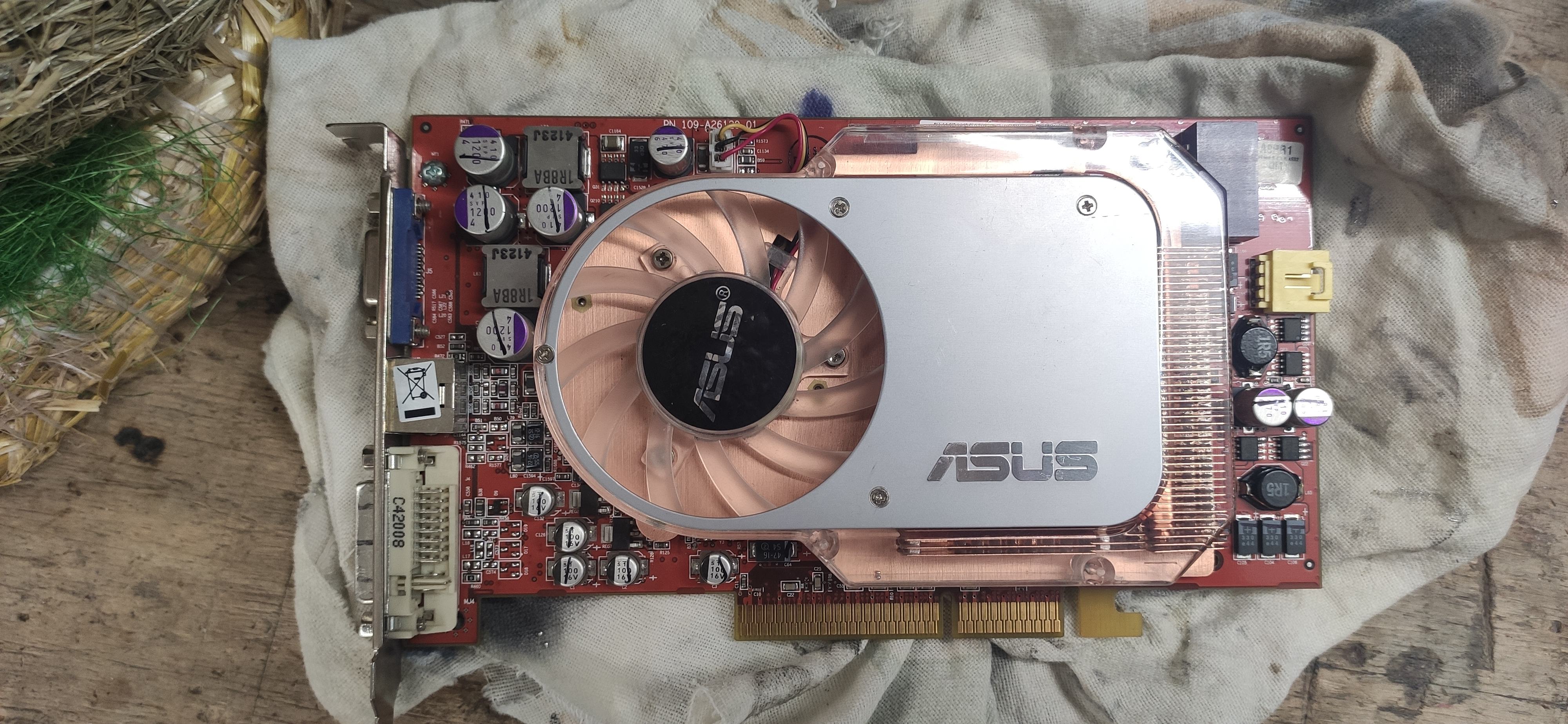

Patient x800 pro @ xt madmoxx. Karte brachte mit fastwrites on, jede Menge Grafikfehler. Ob mit oder ohne fastwrites ließ sich auf meiner testbench kein Treiber installieren. Beim laden dessen, schmierte das System ab. Ein anderes bios zum Beispiel das Originalbios, behob alle Probleme, senkte jedoch den takt, und durch eine kleine Unachtsamkeit waren auch die 16 pixelpiplines weg. Nach zig Stunden arbeit lesen, flashen kam ich nicht weiter. Zig biose durch probiert. Viele funktionierten, nahmen aber die Möglichkeit dess auslesen der Lüftergeschwindigkeit und temp. Ein originales Asus BIOS musste her von einer x800xt. Das auf techpowerup war für eine x800xt pe und funktionierte nicht. Ein mittlerweile guter Freund hatte exakt die Karte mit dem BIOS welches ich brauchte. Bisschen BIOS editing hier, ein kleiner flash da, et voila. Karte rennt wieder als x800xt mit 16pp. Madmoxx silencer runter, ein Loch in der Karte für Lüfterbefestigung aufgeboht, und schon passte der Asus x800xl kühler der pcie version. Kurz den Lüfteranschluss noch umgelötet. Zig Stunden arbeit, aber jetzt funktioniert alles so wie es soll und muss.
Anhänge
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.027
Hast du das BIOS vorher gesichert gehabt? Weil das hab ich mir mittlerweile angewöhnt, da ich schon manchmal einfach etwas überschrieben habe und nachher hat nichts mehr funktioniert.
Stangelator
Experte
@bschicht86 selbstverständlich. Das originalbios war halt in meinen Augen fehlerbehaftet. Kt880 und i850 Chipsatz lief nicht. "Original BIOS" war in dem Fall das gepatchte von madmoxx. Ob der Vorbesitzer da dran war weiß ich nicht. Gleiches BIOS gibt's aber auf techpowerup und das läuft nicht

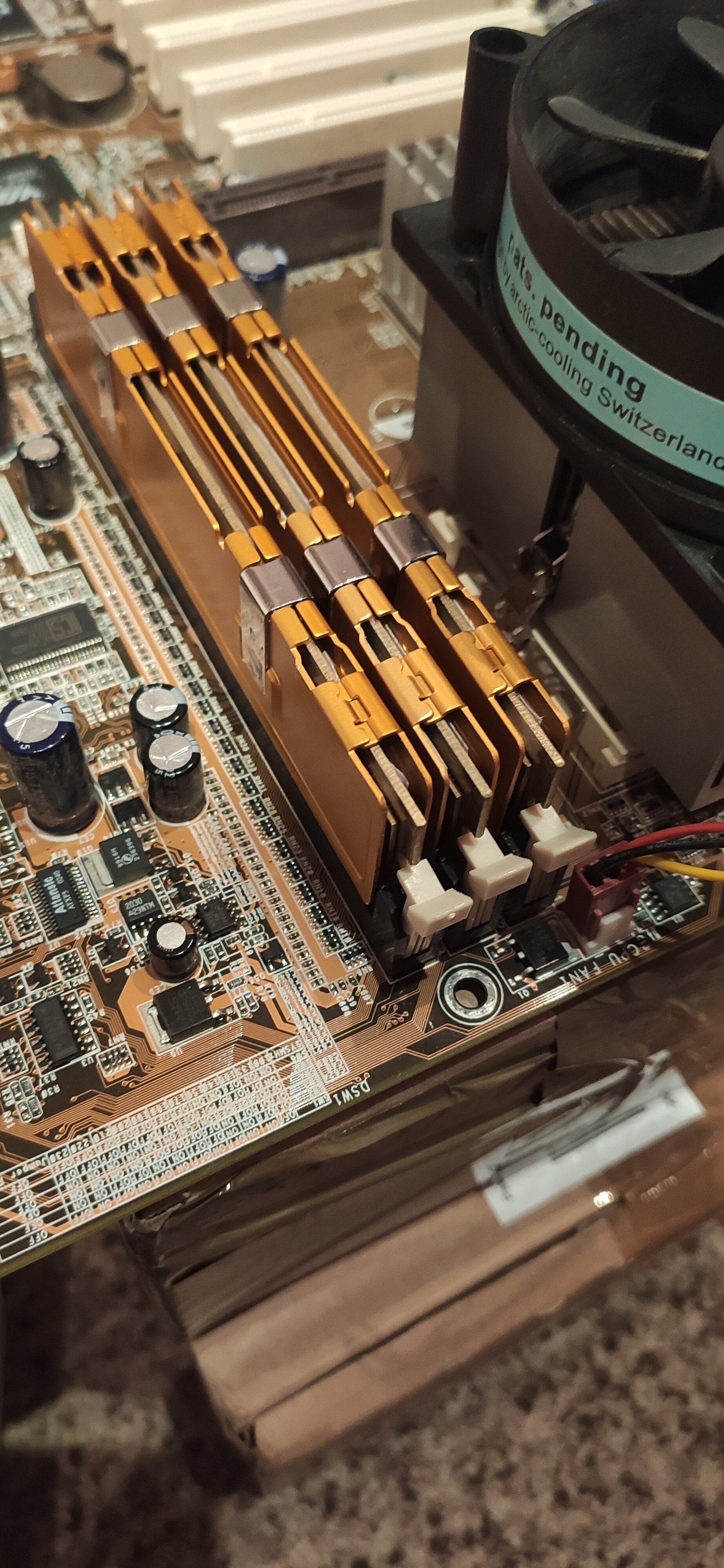

@stunned_guy danke für die Krücke umgebaut mit einem twinmos. Sind zwar drei verschiedene mdt drunter, aber wenigstens alle die gleiche Typnummer, also keine matched pair oder wie das die ramfetischisten formulieren. Vielen lieben Dank
Beitrag automatisch zusammengeführt:
@stunned_guy danke für die Krücke
umgebaut mit einem twinmos. Sind zwar drei verschiedene mdt drunter, aber wenigstens alle die gleiche Typnummer, also keine matched pair oder wie das die ramfetischisten formulieren. Vielen lieben DankAnhänge
Zuletzt bearbeitet:
ItsFun
Urgestein

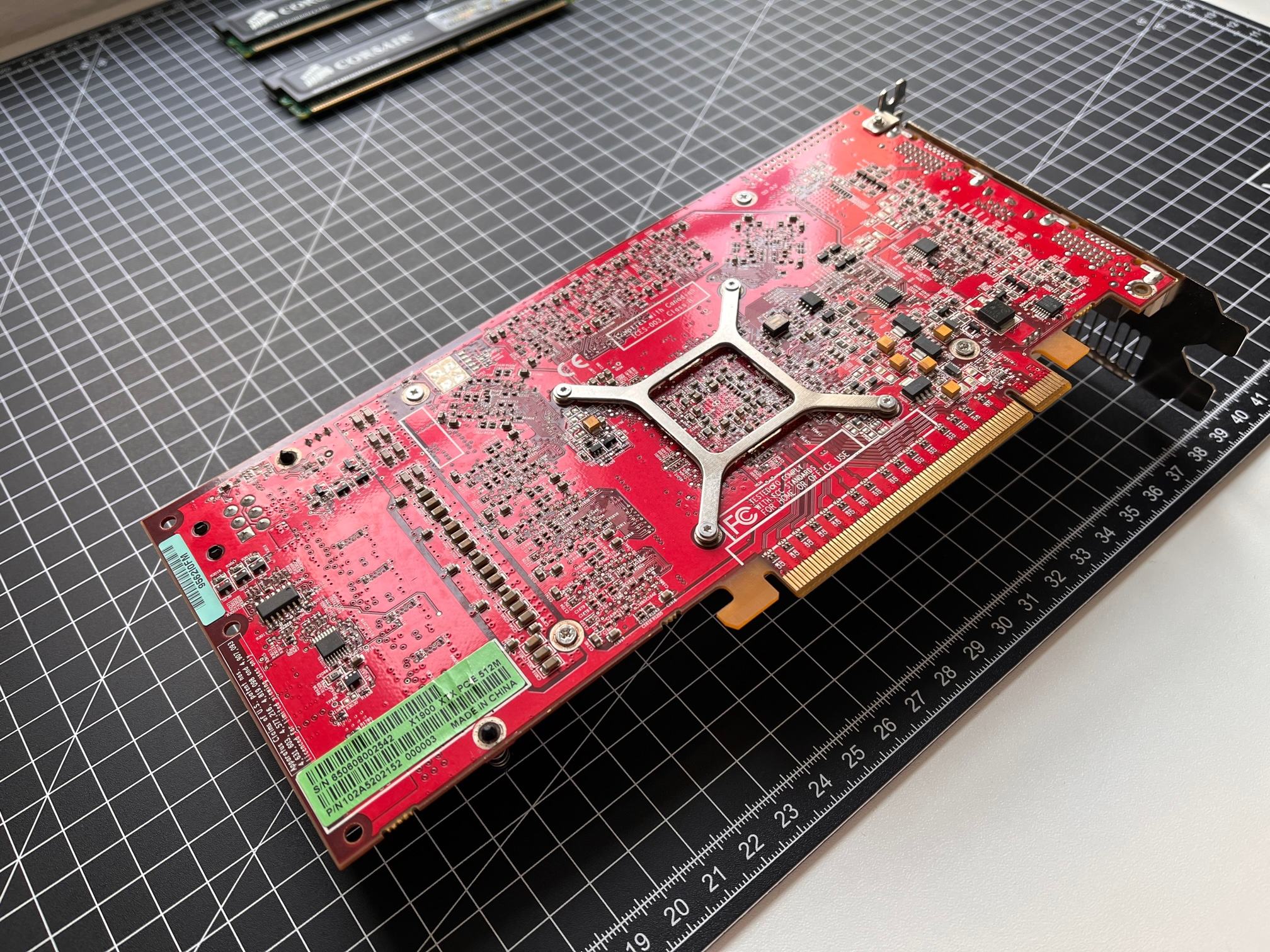

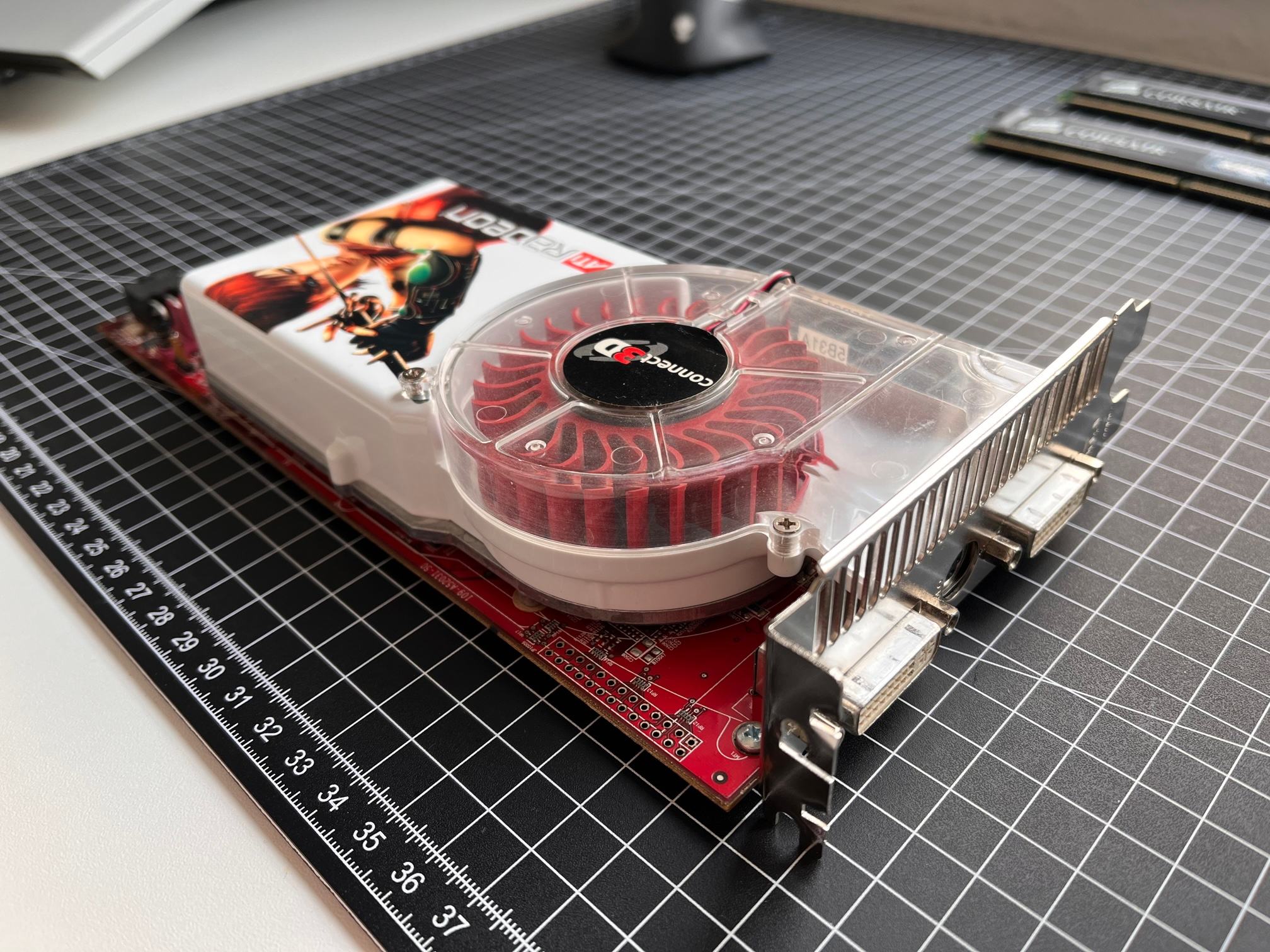

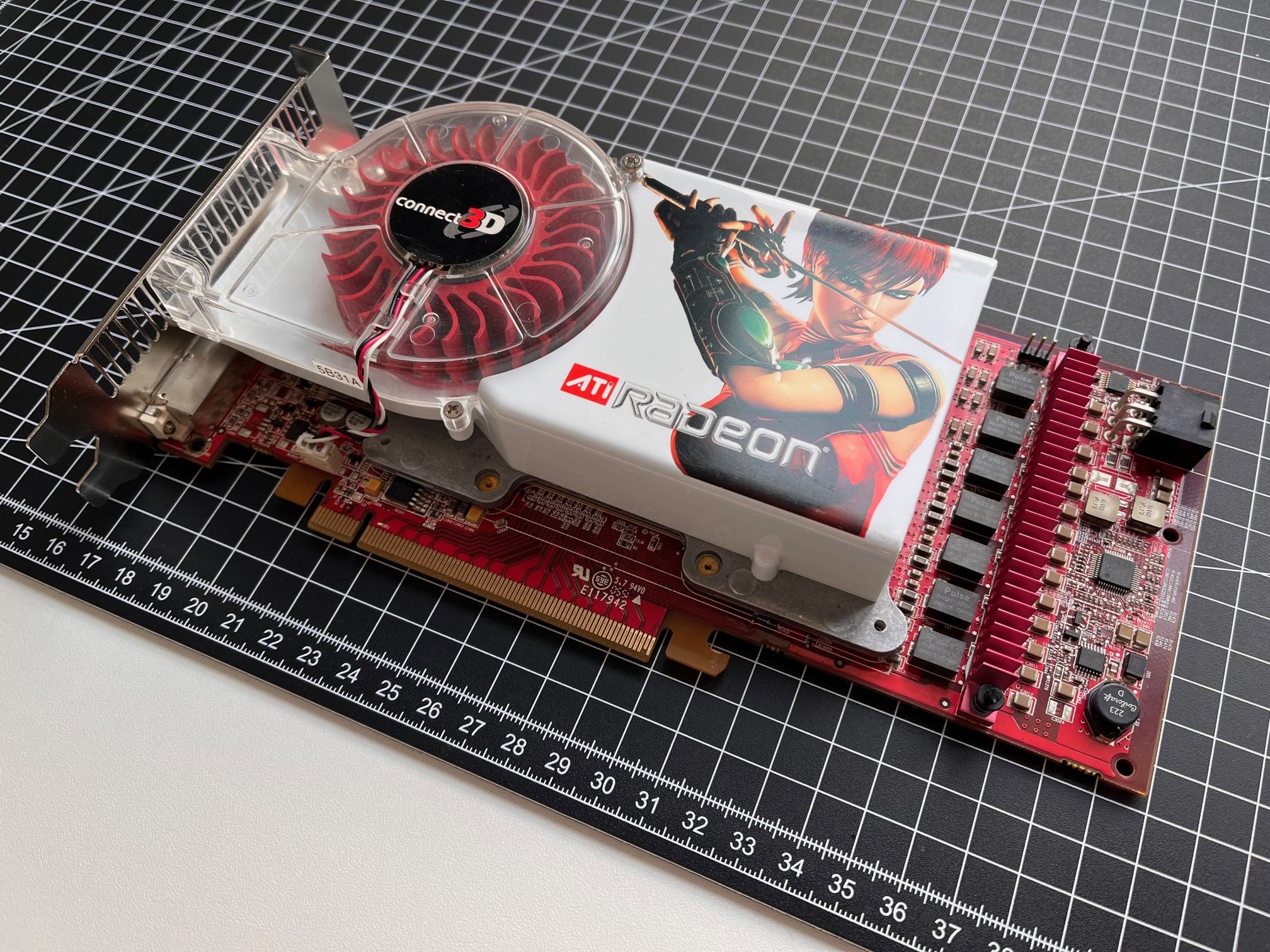

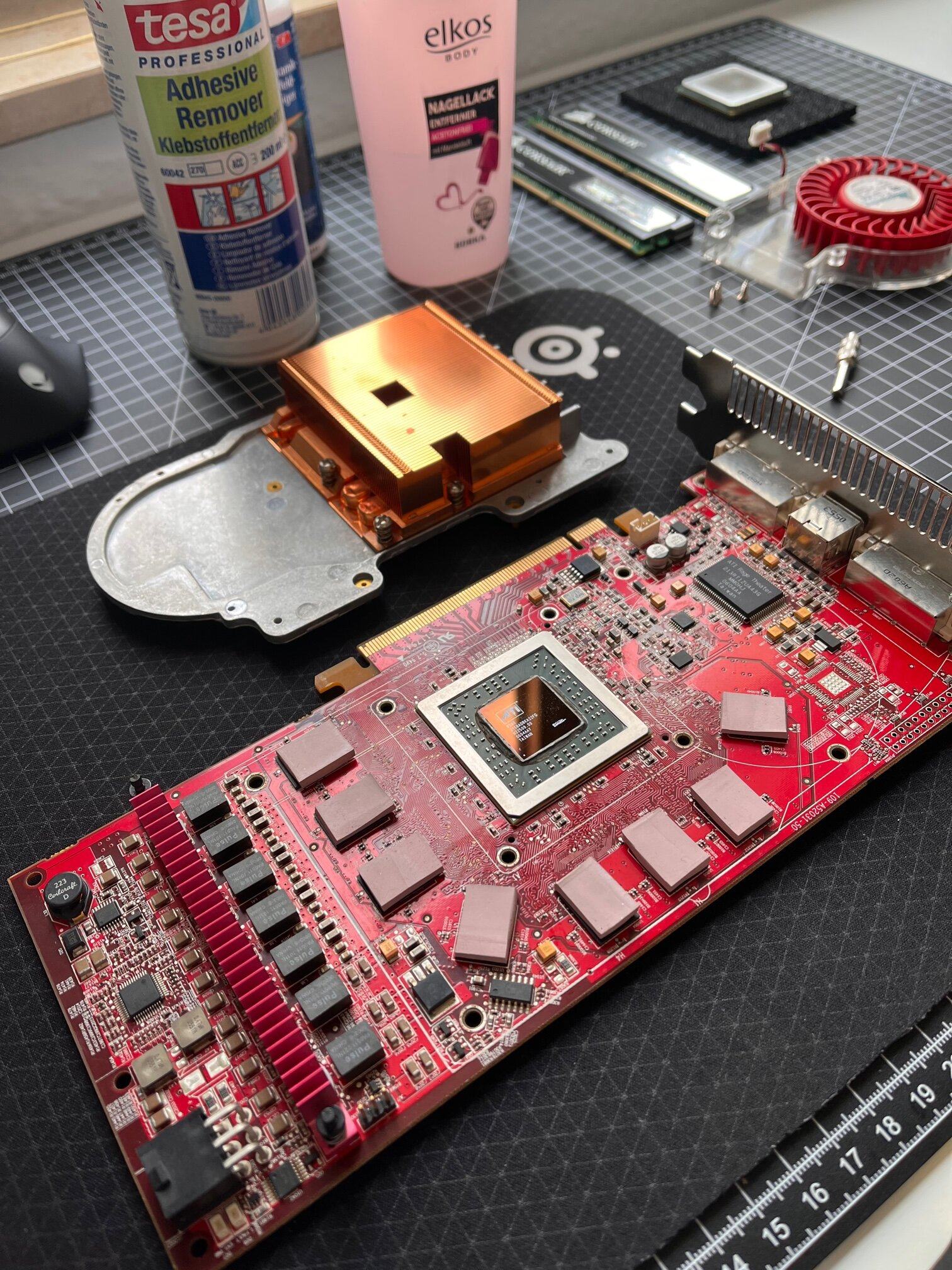

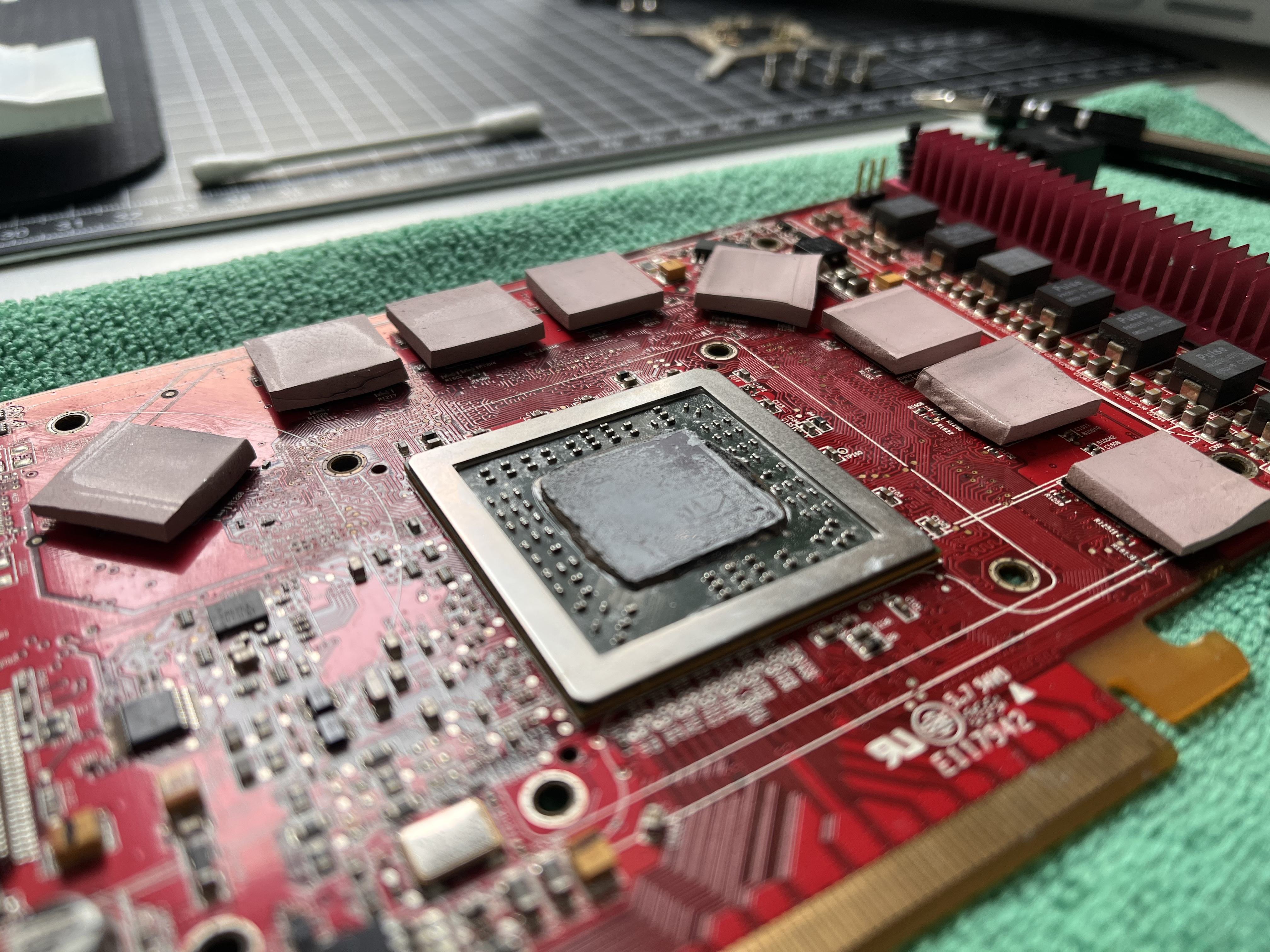

Sind die originalen Pads einer X1900XTX wirklich so fett? Das sind ca. 2,5-3mm. Kann das jemand bestätigen?
Edit: Scheint normal zu sein. Habe bisher bei keiner anderen Karte so fette Pads gesehen.
Edit: Scheint normal zu sein. Habe bisher bei keiner anderen Karte so fette Pads gesehen.
Zuletzt bearbeitet:
Ja, die sind so fett. Deine sehen aber noch gut aus. Bei mir sind die teilweise am Kühler kleben geblieben und abgerissen / zerstört worden.
ItsFun
Urgestein

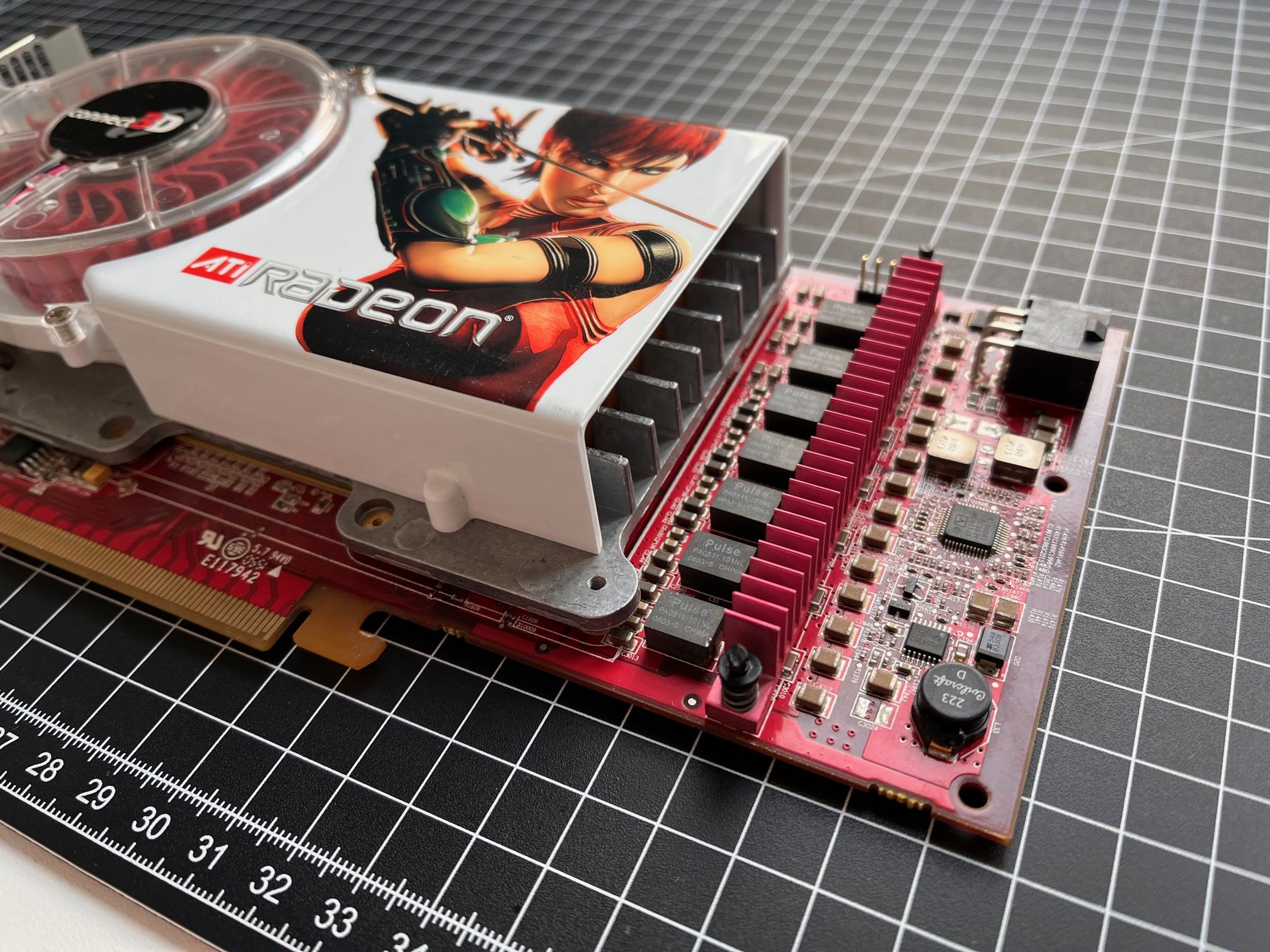

Ich fragte deshalb, weil die Karte sich aufgrund der fetten Pads schon biegt, wenn der Kühler festgeschraubt ist. Merkwürdiges Kühlerdesign...
EDIT: Karte vollständig zerlegt, mit Platinenreiniger gereinigt und wieder zusammengesetzt. Und sie läuft!
EDIT: Karte vollständig zerlegt, mit Platinenreiniger gereinigt und wieder zusammengesetzt. Und sie läuft!
