Da hast du Recht, habe mir gerade bei TechPowerUp die technischen Daten angeschaut. Wusste ich gar nicht, dass es Karten mit mehr als 396 Bit gibt.
[Sammelthread] NostalgieDeLuxx Bastelthread
- Ersteller stunned_guy
- Erstellt am
- Mitglied seit
- 27.11.2006
- Beiträge
- 1.735
Was ich damit eigentlich sagen wollte...
Die 4Gb kommen mir sehr suspekt vor - der BIOS flash könnte helfen, oder man riskiert vielleicht zuvor doch mal einen Blick unter die Haube.
Den R600 gab's ja auch als FireGL Variante mit viel Speicher.
Die 4Gb kommen mir sehr suspekt vor - der BIOS flash könnte helfen, oder man riskiert vielleicht zuvor doch mal einen Blick unter die Haube.
Den R600 gab's ja auch als FireGL Variante mit viel Speicher.
McZonk
Urgestein
Es gab Zeiten da waren wir schon mal flächendeckend bei 512 Bit - auch bei Nvidia
https://www.techpowerup.com/gpu-specs/geforce-gtx-280.c216
Die werden aber wieder kommen... soon.
https://www.techpowerup.com/gpu-specs/geforce-gtx-280.c216Die werden aber wieder kommen... soon.
Stangelator
Experte
ATI 9700 Pro HIS
Hab ich von einem Freund bekommen.
Karte war eigentlich Kernschrott aber mit OVP.
Ein Goldfinger weggebrannt. Spannungsversorgungs IC unter der Aluminium kühlplatte weggebrannt.
Floppyconnector gebrochen.
Und noch eine shottkydiode war Asche.
Dachte mir ach komm versuchs.
Nur tauschen was kaputt ist und schauen was passiert.
IC ging relativ flott. Danach die shottkydiode.
Der Goldfinger musste auch wieder angebracht werden wie ein kurzer Test zeigte.
Mit dem Skalpell einen Goldfinger von einem Spender geholt. Die abgebrannte Stelle frei geschabt. Nicht zu viel weil darunter ein groundlayer liegt. Den Goldfinger begradigt und mit einem Hauch Maske oben fixiert.
Anschließend verlötet. Danach stück für Stück den Goldfinger weiter eingeschmandert und nach unten gedrückt beim aushärten.
Ein erstes Test zeigte, lüfter dreht nicht. Ausgeschalten, die Karte im Slot leicht schräg gestellt, Propeller dreht. Bild kam. Karte bis zur Treiberinstallation getestet und 5 sek 3dm01. Oha, die hatte noch Bock. Zärtlich mit dem Skalpell die zu üppig aufgetragene Maske abgekratzt. Aber noch soviel dran gelassen damit der Goldfinger sauber an Ort und Stelle bleibt. Alu kühlblättchen wieder verklebt mit Arctic 2k wärmeleitkleber. 24h ruhen oder "ziehen" lassen. Danach Vollgas.
Was soll ich sagen.
Geile Karte, viel Arbeit aber die hat sich ausgezahlt
Hab ich von einem Freund bekommen.
Karte war eigentlich Kernschrott aber mit OVP.
Ein Goldfinger weggebrannt. Spannungsversorgungs IC unter der Aluminium kühlplatte weggebrannt.
Floppyconnector gebrochen.
Und noch eine shottkydiode war Asche.
Dachte mir ach komm versuchs.
Nur tauschen was kaputt ist und schauen was passiert.
IC ging relativ flott. Danach die shottkydiode.
Der Goldfinger musste auch wieder angebracht werden wie ein kurzer Test zeigte.
Mit dem Skalpell einen Goldfinger von einem Spender geholt. Die abgebrannte Stelle frei geschabt. Nicht zu viel weil darunter ein groundlayer liegt. Den Goldfinger begradigt und mit einem Hauch Maske oben fixiert.
Anschließend verlötet. Danach stück für Stück den Goldfinger weiter eingeschmandert und nach unten gedrückt beim aushärten.
Ein erstes Test zeigte, lüfter dreht nicht. Ausgeschalten, die Karte im Slot leicht schräg gestellt, Propeller dreht. Bild kam. Karte bis zur Treiberinstallation getestet und 5 sek 3dm01. Oha, die hatte noch Bock. Zärtlich mit dem Skalpell die zu üppig aufgetragene Maske abgekratzt. Aber noch soviel dran gelassen damit der Goldfinger sauber an Ort und Stelle bleibt. Alu kühlblättchen wieder verklebt mit Arctic 2k wärmeleitkleber. 24h ruhen oder "ziehen" lassen. Danach Vollgas.
Was soll ich sagen.
Geile Karte, viel Arbeit aber die hat sich ausgezahlt
Anhänge
Wow, was für eine filigrane Arbeit ! Top !
Raiden Zero
Legende
BIOS Flash war ohne Erfolg. Das bios war schon ok soweit. Wurde halt Müll ausgelesen, weil kein Treiber installiert war.
Was merkwürdig ist:

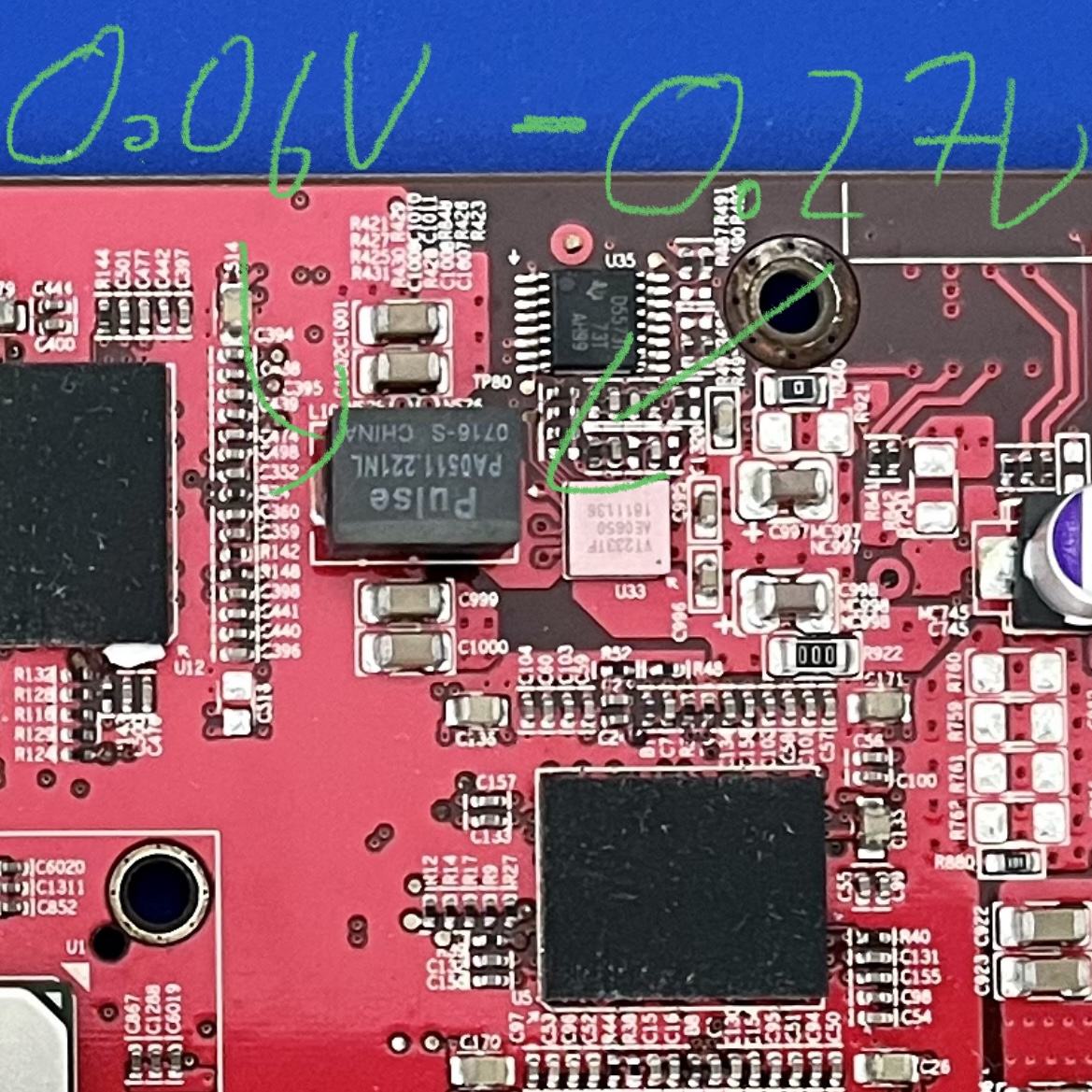

An der Spule für den VRAM liegen an der einen Seite -0.27V, an der anderen 0.06V an. An den MLCCs direkt an den ICs aber 1.8xV. Muss mal schauen, ob das normal ist (vermute nicht) und woran das liegt.
McZonk
Urgestein
Du machst mich echt immer wieder fertig (im positiven Sinne). Toller Save!
Raiden Zero
Legende
Prio 1 derzeit bei allen zu reparierender Hardware hier. Die MSI 4800SE werd ich wohl irgendwann mal von jemandem der sich wirklich auskennt nen reball verpassen lassen. Reflow hat nicht geholfen, Karte ist jetzt komplett platt.

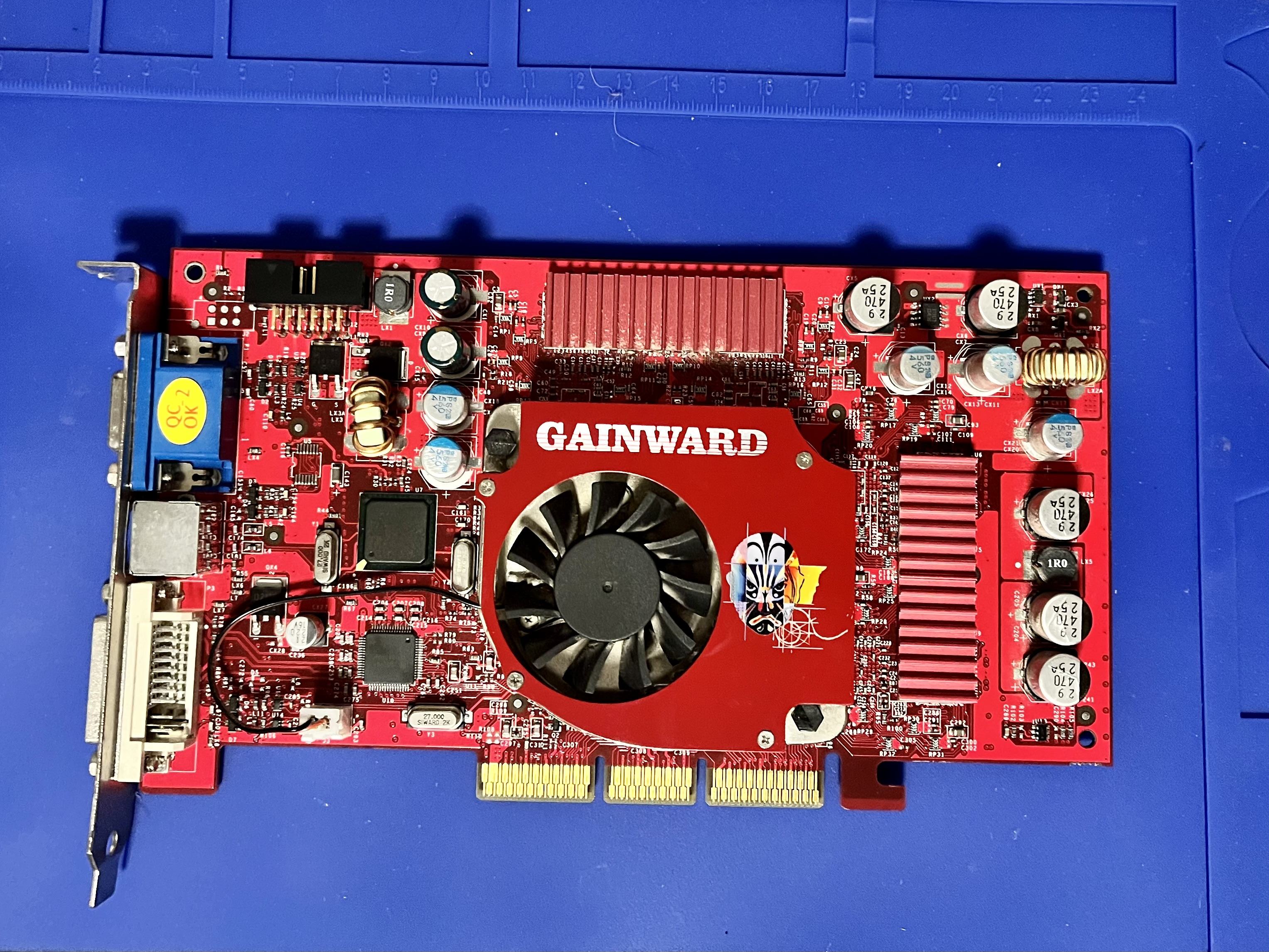

Die Ti 4200 von Gainward mag leider auch nicht. Was ärgerlich ist, die hat nämlich die gleichen BGA ICs, wie auch die 4800SE. Da ginge also ordentlich was.
Leider gibts kein Bild. Spannungen sind alle da. Core hat ziemlich wenig Widerstand, aber noch geb ich die Karte nicht auf.
Werd morgen mal die Caps wechseln, eventuell lebt sie danach wieder.
Sonst jemand irgendwelche Ideen?
McZonk
Urgestein
Lass mich bitte wissen, wenn du hier eine Anlaufstelle gefunden hast - ich suche auch noch etwas für einen NV40 Reball.
Wie viel Ohm hast du gemessen?
Raiden Zero
Legende
Ich meine 10 oder so auf der Gainward und 16 auf der 08/15 Ti 4200.
Wobei: auf der 4800SE sind’s auch nur 7.8.
Zuletzt bearbeitet:
Stangelator
Experte
@Raiden Zero MSI 4800se ist jetzt nix wirklich besonderes. Die hier war mal inseriert als 4200. Stimmt im Grunde ja auch. Wobei es eher eine 4400 mit AGP 8x ist. Nix seltenes. Hatte ich für wenig Geld ungetestet abgestaubt. Läuft aber. Wie bei allen gf4 muss man aber die Caps neu machen. Wären 6stk bei der hier wenn man dauerhaft Ruhe will. Diesen Aufwand hab ich bis jetzt nur bei der 4800 betrieben (zweites Bild)
Anhänge
Raiden Zero
Legende
Was super besonderes ist die Karte nicht, das stimmt. Da warte ich eher auf ne Gainward Ti4600.
Aber grundsätzlich find ich’s immer schade so ne Karte zu entsorgen, wenn nicht nötig.
Aber grundsätzlich find ich’s immer schade so ne Karte zu entsorgen, wenn nicht nötig.
Stangelator
Experte
Auf die gainward kannst du lange warten. Selten das Mal eine auftauchen. Und dann zu Mondpreisen. In den sauren Apfel wirst du dann leider beißen müssen wenn es unbedingt eine gainward sein muss. Die werden unverschämt gehandelt:/
@Raiden Zero so eine hab ich bis jetzt nur einmal gesehen. Wird auch völlig überteuert gehandelt, wenn denn Mal eine auftaucht.
Beitrag automatisch zusammengeführt:
@Raiden Zero so eine hab ich bis jetzt nur einmal gesehen. Wird auch völlig überteuert gehandelt, wenn denn Mal eine auftaucht.
Anhänge
Zuletzt bearbeitet:
Raiden Zero
Legende
Ja, das Gainwards super selten sind ist eh klar. Wobei mir die Sparkle aus dem anderen Thread auch sehr gut gefällt.
Weiß jemand aus dem Kopf was die GF4 Tis standardmäßig an Kernspannung haben? Hab hier eine erwischt, die das tatsächlich über VID regelt. Dachte machst schnell nen FB-Mod, aber nix da. Natürlich schon alles zerlegt und auf der Testbench ist derzeit ein X4 9850 daran irgendwann mal Windows zu installieren.
Weiß jemand aus dem Kopf was die GF4 Tis standardmäßig an Kernspannung haben? Hab hier eine erwischt, die das tatsächlich über VID regelt. Dachte machst schnell nen FB-Mod, aber nix da. Natürlich schon alles zerlegt und auf der Testbench ist derzeit ein X4 9850 daran irgendwann mal Windows zu installieren.
WMDK
Legende
Ich habe da 1,65V im Kopf...
Raiden Zero
Legende
Nachdem mein P4P800 - vermutlich weil ich zu viele Bauteile entfernt hatte - nicht mehr booten mag folgt jetzt epower Versuch Nummer zwei:
Diesmal das P4C800 auf dem ebenfalls Defekte Mosfets waren:

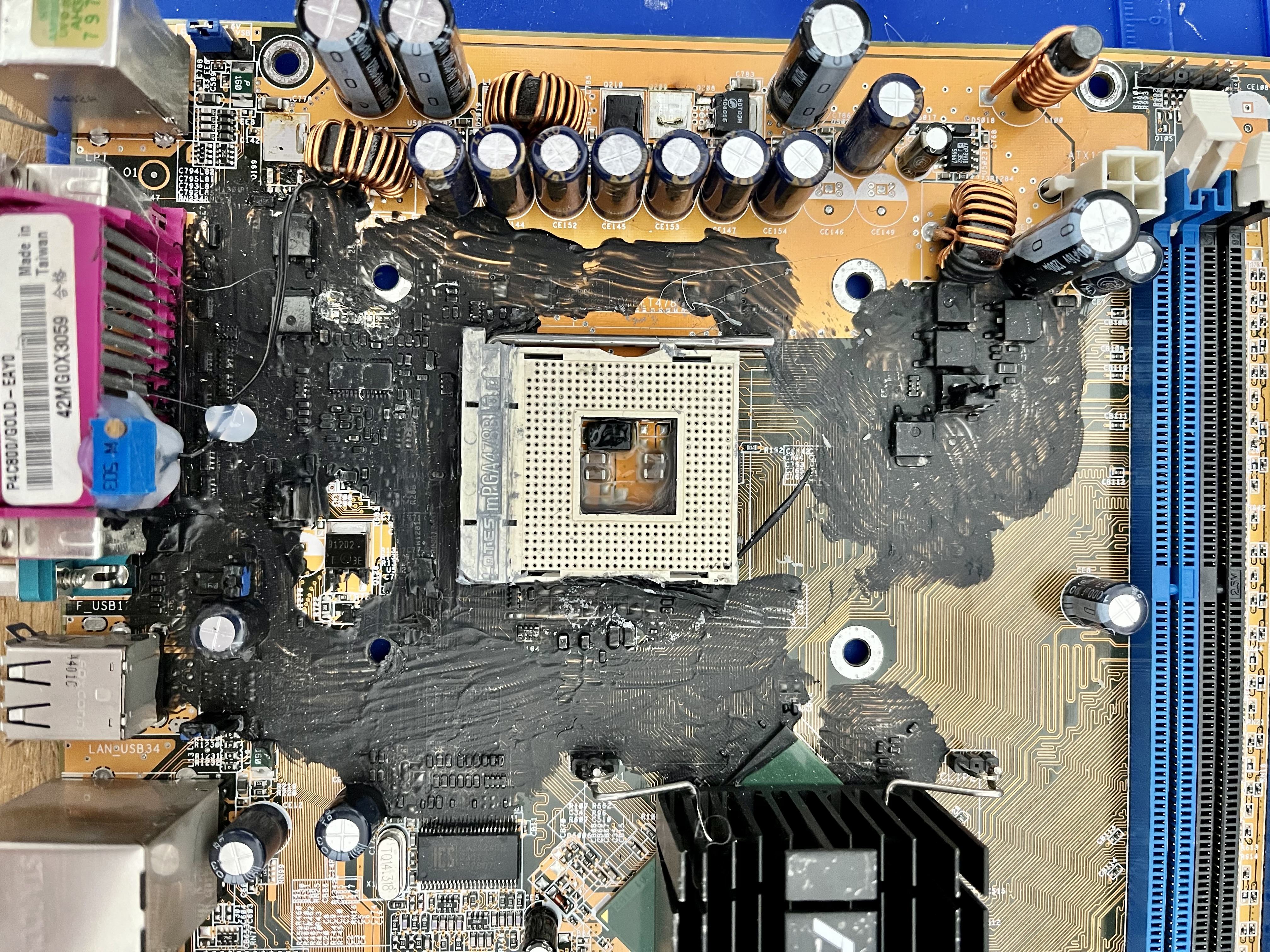

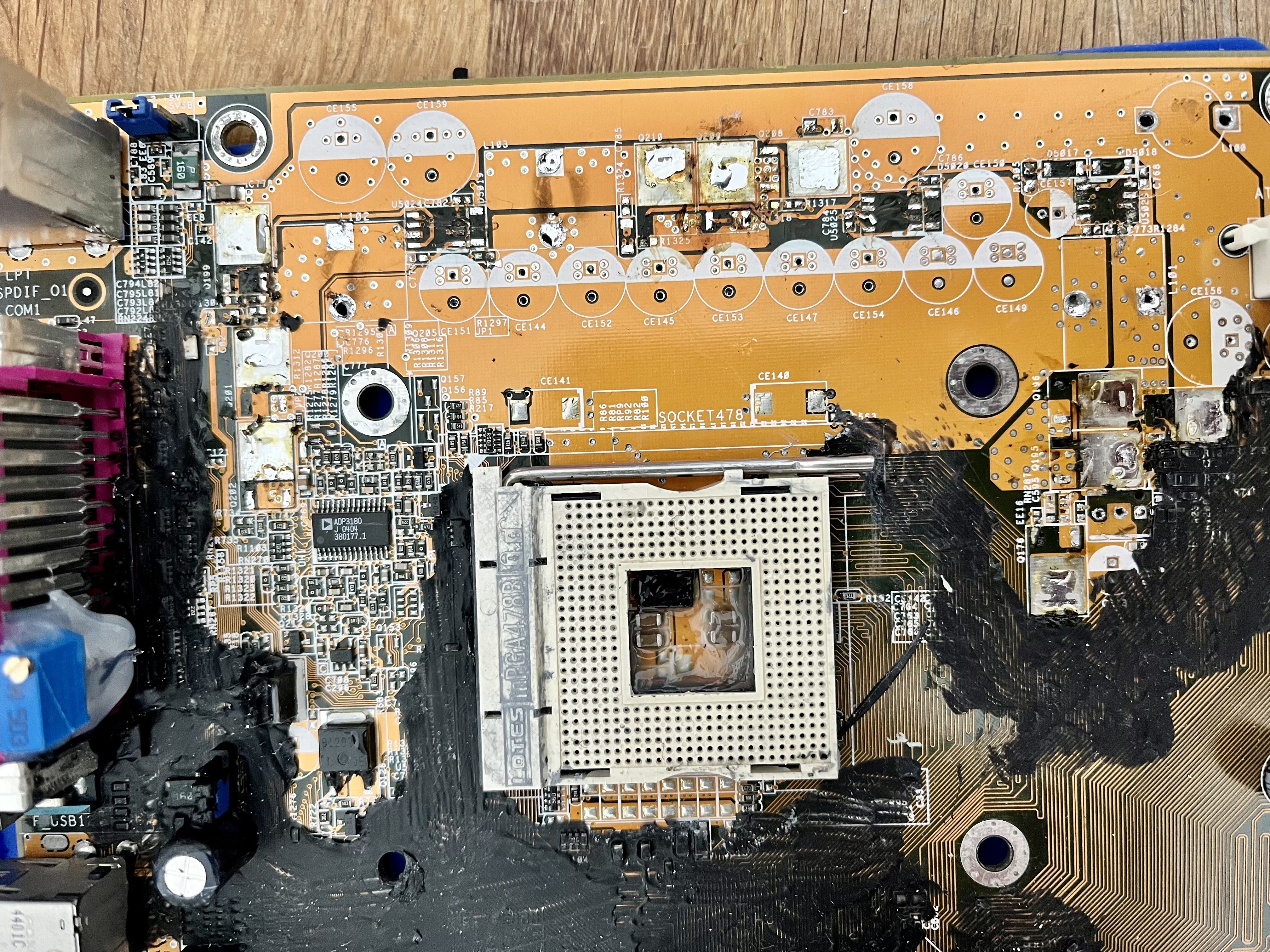

Einmal Saubermachen:

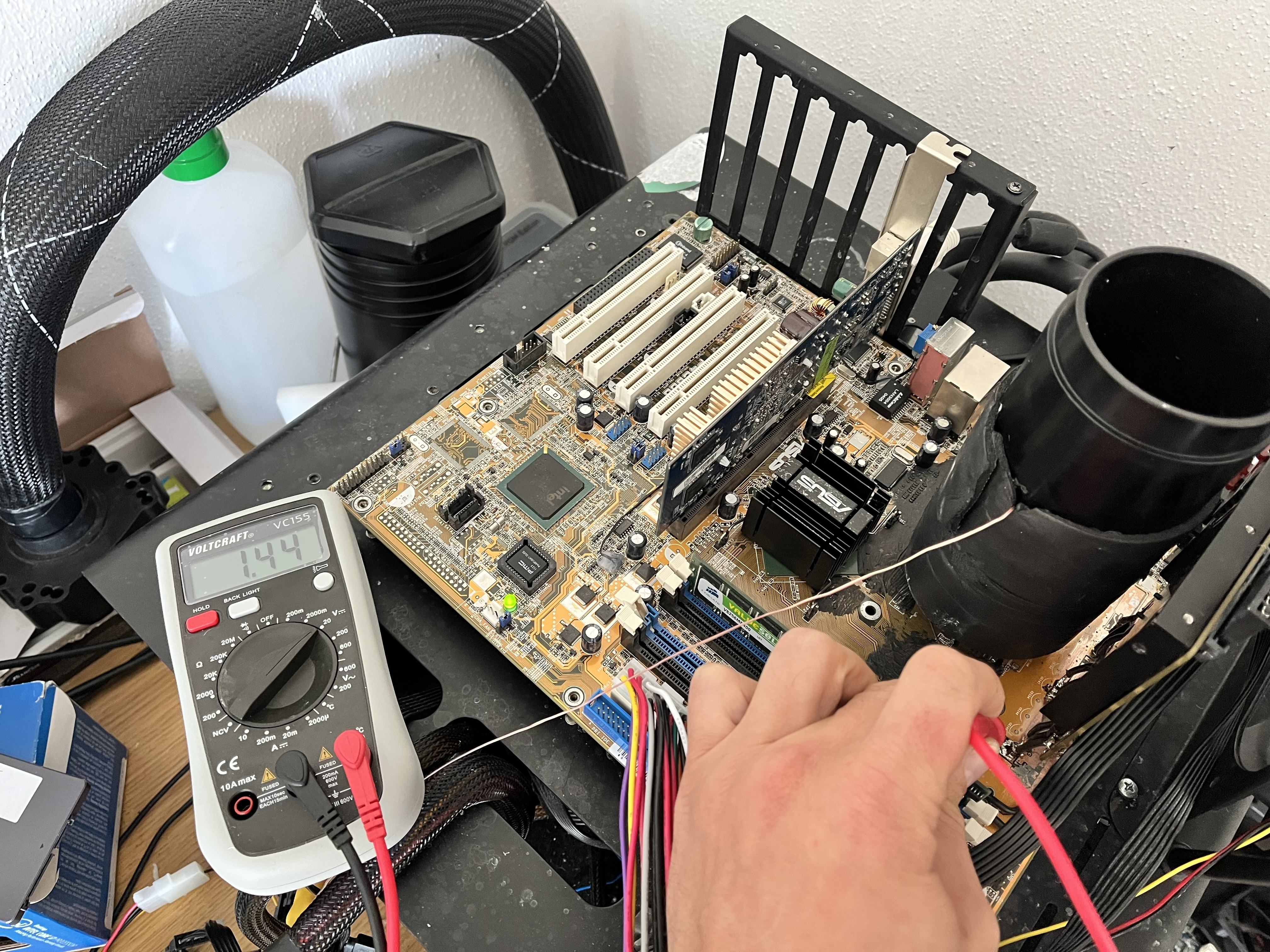

Leider hat auch das Board keine wirkliche zugängliche Masse. Daher selbst was gebaut:

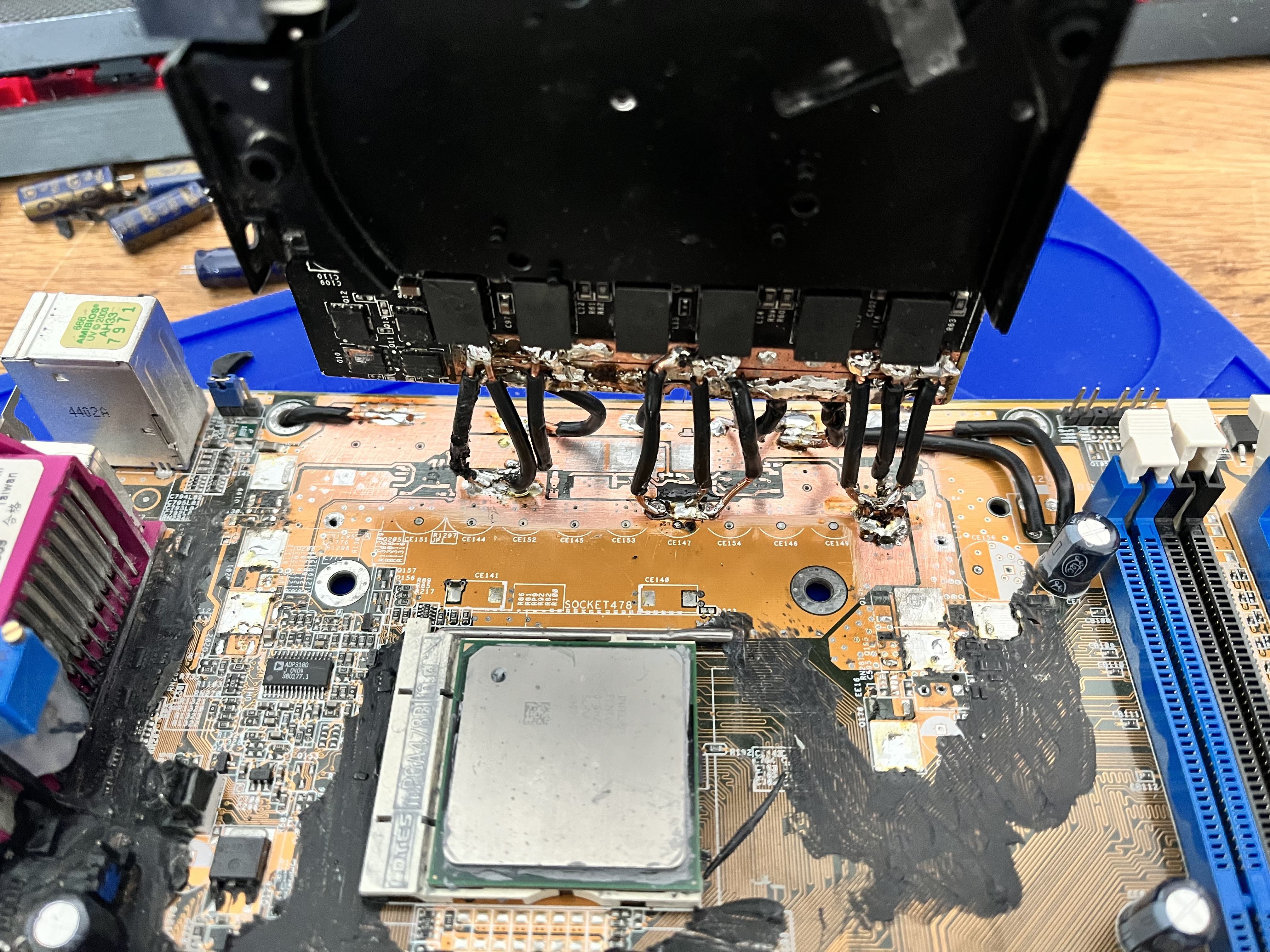

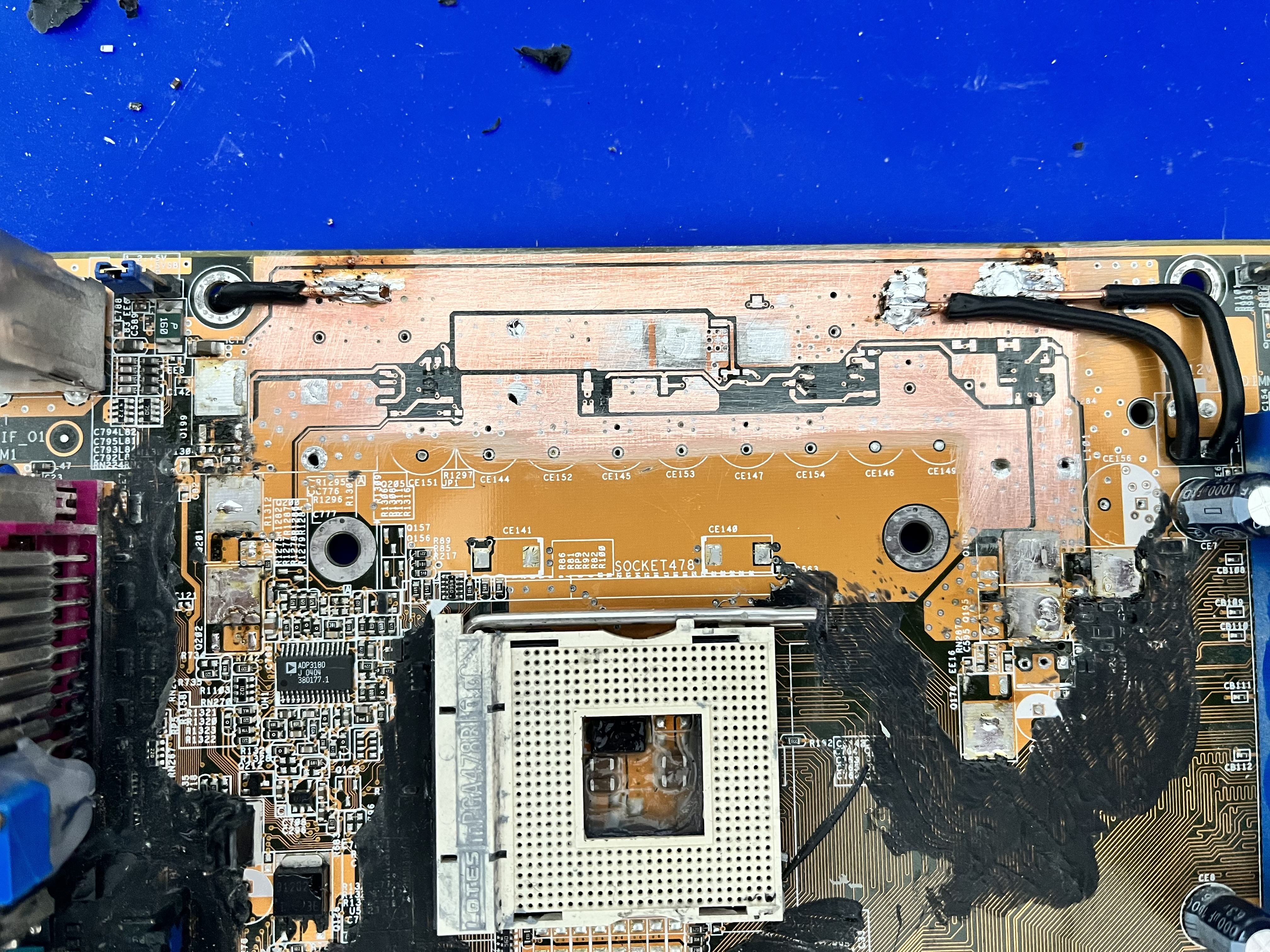

Epower erstmal provisorisch drauf, noch komplett ungereinigt:
Muss jetzt erstmal schauen, dass ich mit dem X4 9650 GPUPI laufen lasse. Am Abend gehts dann weiter.
Soweit erstmal nichts kurzgeschlossen und den Pot bekomm ich auch noch halbwegs drauf.
Hübsch muss es erstmal nicht sein.
Wenn alles läuft, dann ist der nächste Schritt erstmal alles wieder zu isolieren mit LET.
Bisher ist der Controller noch drauf. Mal schauen, ob das klappt oder da dann gemeckert wird.
Edit:
Es lebt. Damit epower 1 abgehakt. Heute Abend dann noch zwei Tantals ergänzen und eventuell direkt epower 2 für den RAM hinterher.
Der Benchtable hat unter dem Trockeneis letztens ein wenig gelitten.

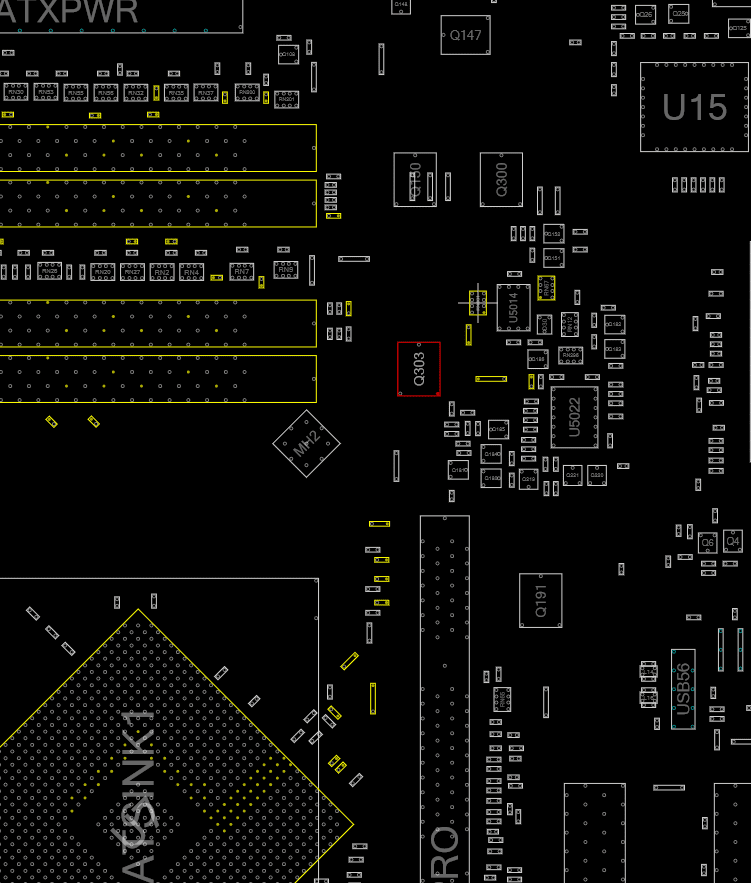

Edit2: Vmem Epower sollte - so wie ich das sehe - recht einfach gehen:
Q303 sollte ich ja einfach entfernen können, wenn im Anschluss die Spannung über das epower einspeise, oder? Laut Boardviewer hängt der sonst nur am Controller und am Q150 darüber.
VTT sollte sich auch so automatisch einpendeln, da VTT_REF (Pin 10 vom LM324MX) sowieso über einen weiteren Widerstand direkt an +2.5V_DUAL (Vdimm) hängt und der Controller entsprechend nachregelt.

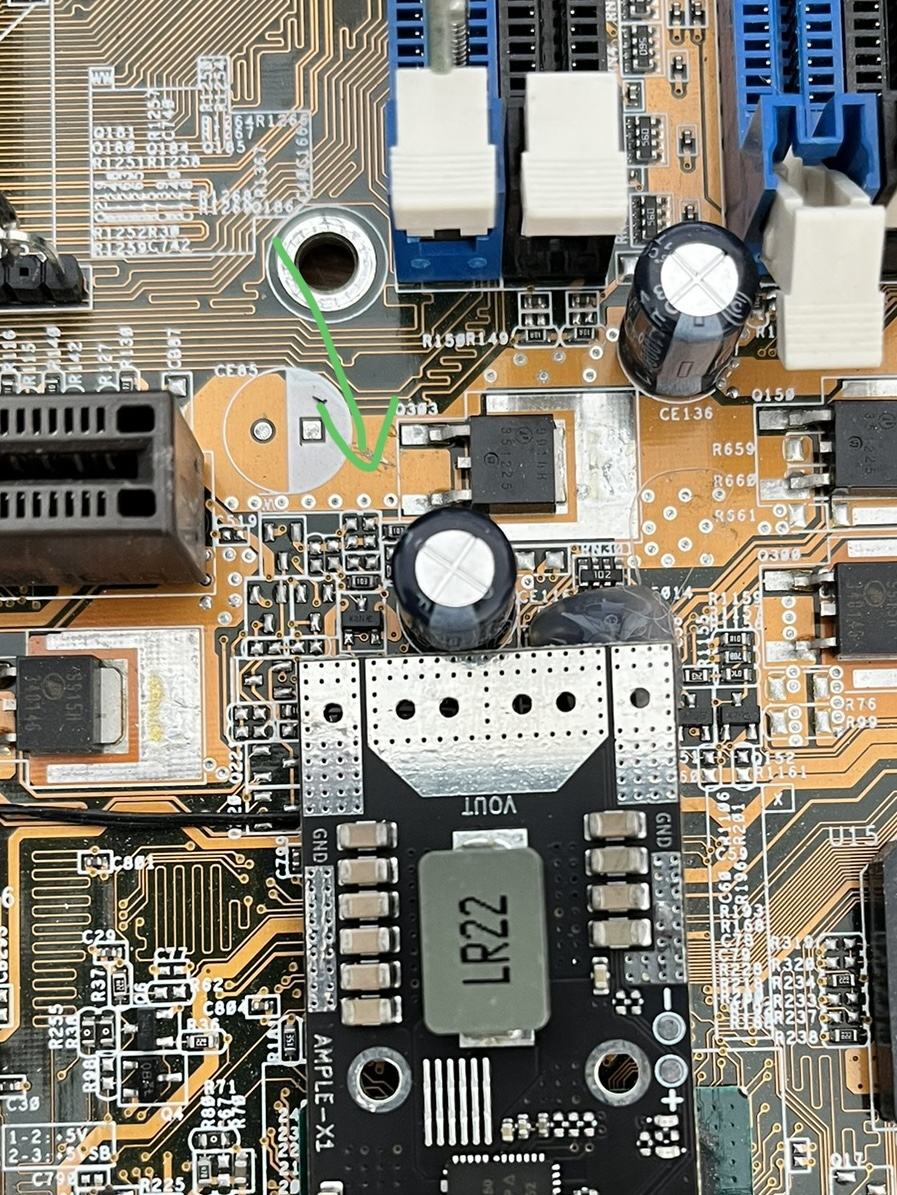

Beim grünen Pfeil ist auch alles VMem, Fläche ist also genug da. Der Cap unter dem Fet darf dann auch weichen, damit alles schön flach bleibt und ich noch ne Grafikkarte verbaut bekomme.
Diesmal das P4C800 auf dem ebenfalls Defekte Mosfets waren:
Einmal Saubermachen:
Leider hat auch das Board keine wirkliche zugängliche Masse. Daher selbst was gebaut:
Epower erstmal provisorisch drauf, noch komplett ungereinigt:
Muss jetzt erstmal schauen, dass ich mit dem X4 9650 GPUPI laufen lasse. Am Abend gehts dann weiter.
Soweit erstmal nichts kurzgeschlossen und den Pot bekomm ich auch noch halbwegs drauf.
Hübsch muss es erstmal nicht sein.
Wenn alles läuft, dann ist der nächste Schritt erstmal alles wieder zu isolieren mit LET.
Bisher ist der Controller noch drauf. Mal schauen, ob das klappt oder da dann gemeckert wird.
Edit:
Es lebt. Damit epower 1 abgehakt. Heute Abend dann noch zwei Tantals ergänzen und eventuell direkt epower 2 für den RAM hinterher.
Der Benchtable hat unter dem Trockeneis letztens ein wenig gelitten.
Edit2: Vmem Epower sollte - so wie ich das sehe - recht einfach gehen:
Q303 sollte ich ja einfach entfernen können, wenn im Anschluss die Spannung über das epower einspeise, oder? Laut Boardviewer hängt der sonst nur am Controller und am Q150 darüber.
VTT sollte sich auch so automatisch einpendeln, da VTT_REF (Pin 10 vom LM324MX) sowieso über einen weiteren Widerstand direkt an +2.5V_DUAL (Vdimm) hängt und der Controller entsprechend nachregelt.
Beim grünen Pfeil ist auch alles VMem, Fläche ist also genug da. Der Cap unter dem Fet darf dann auch weichen, damit alles schön flach bleibt und ich noch ne Grafikkarte verbaut bekomme.
Zuletzt bearbeitet:
digitalbath
Mr. Oldschool-Bios

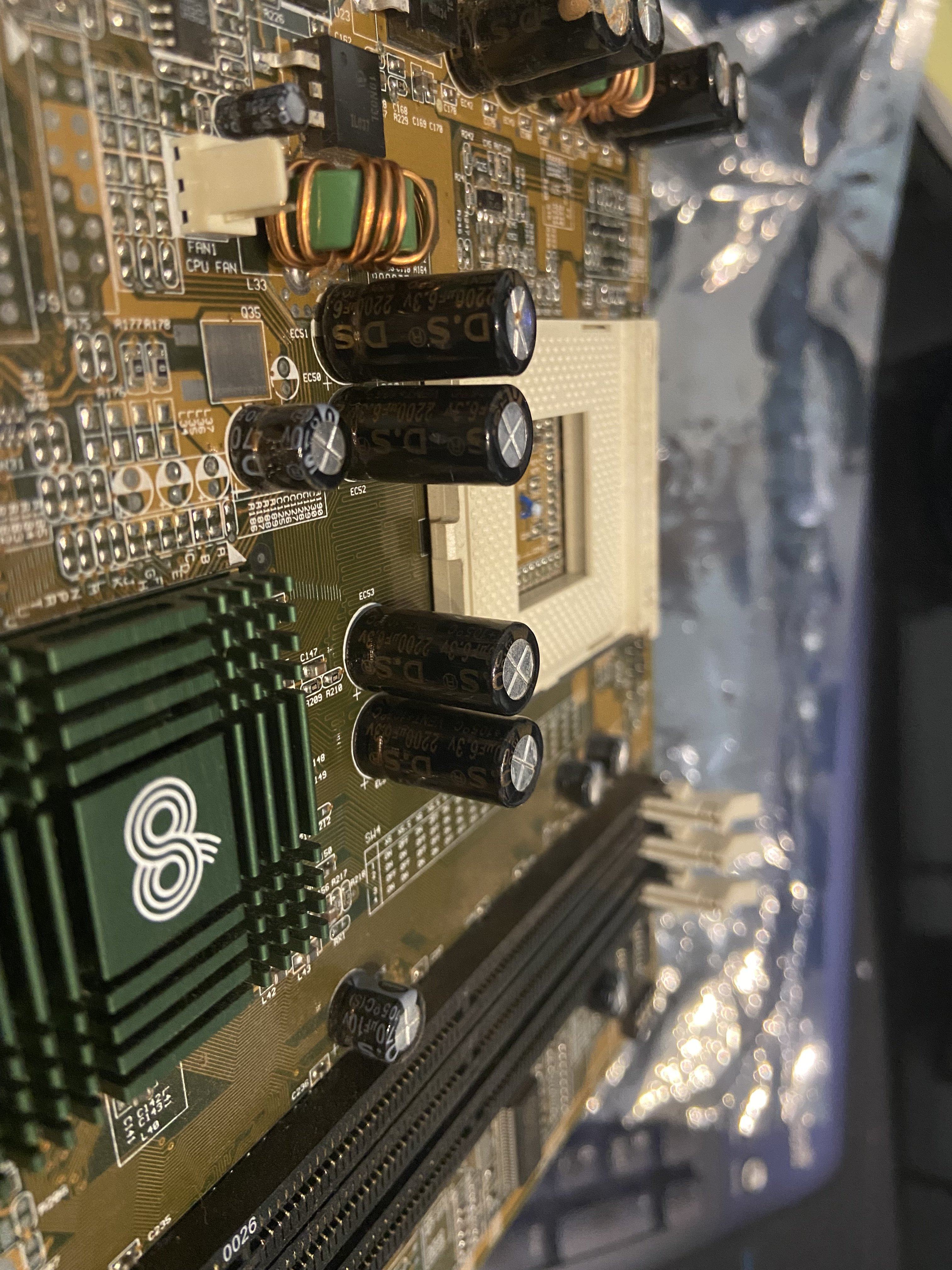

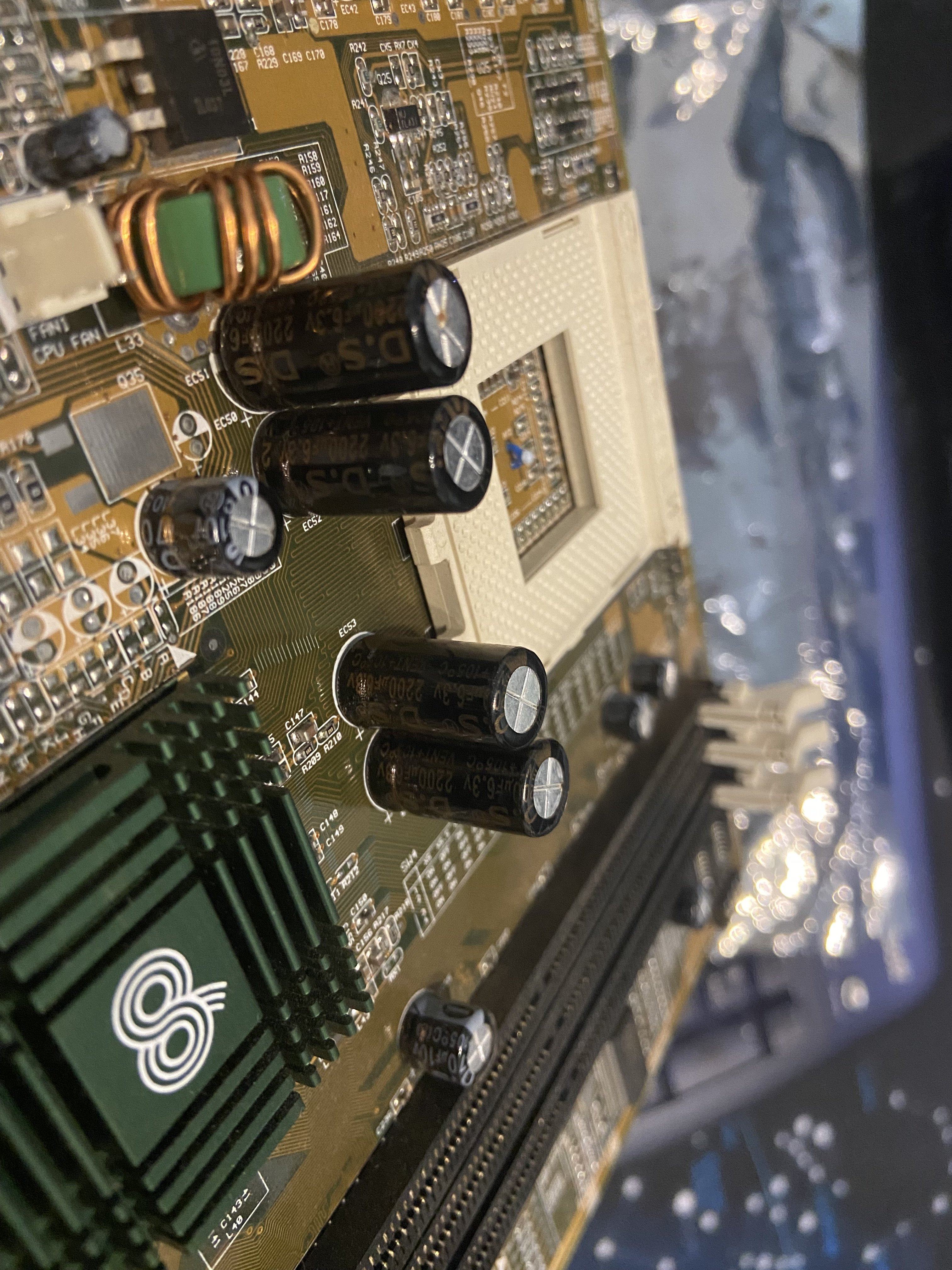

Hast du vielleicht ein Bild davon? Mit Abmaße?
WMDK
Legende

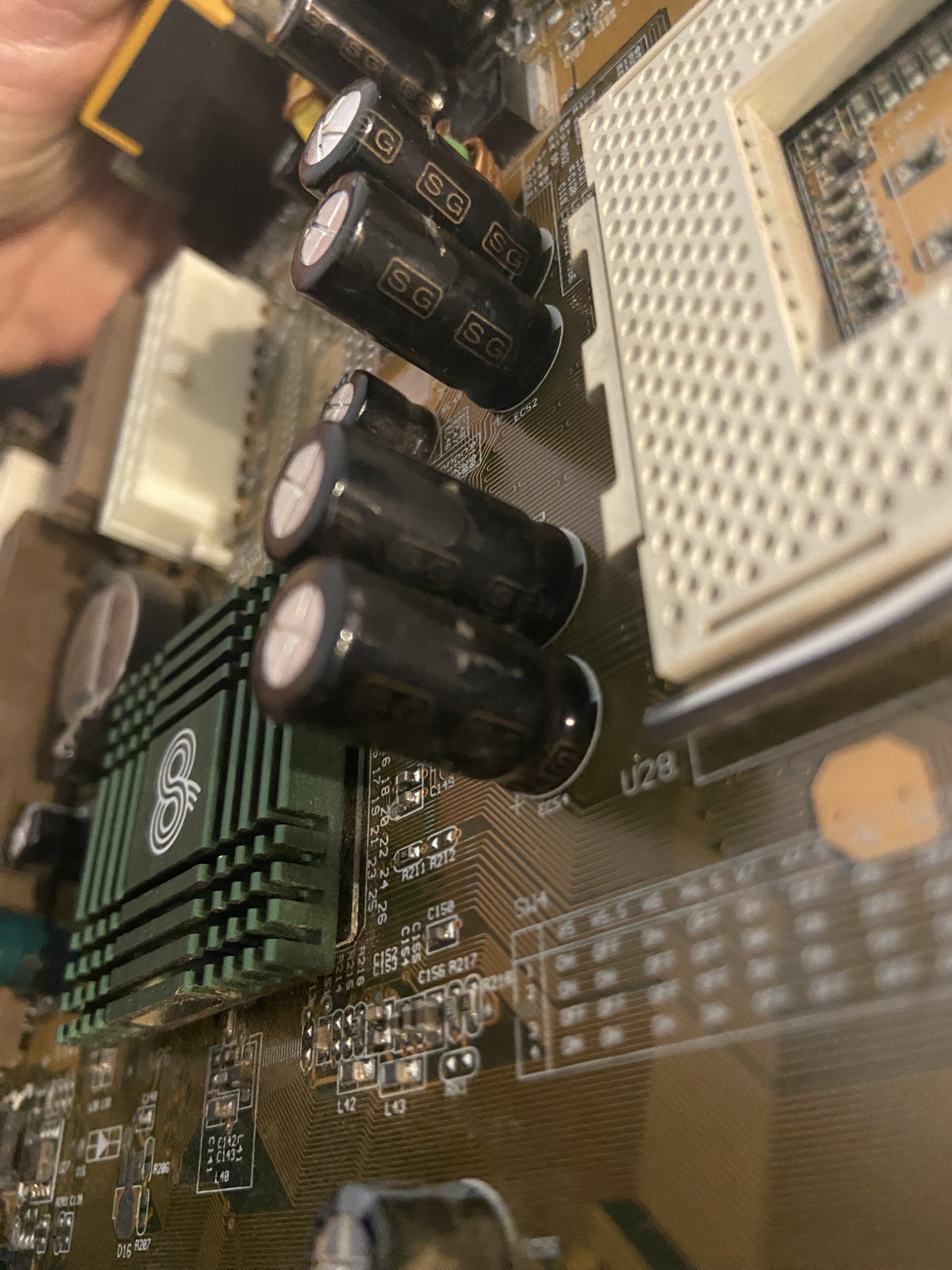

D.S. ist eine Deckmarke von Josun. Gibt's nicht viele Infos zu und die paar, die es gibt sind voller Fehler mit teils achtlos kopierten Werten und daher tlw. unbrauchbar.
Erfahrungsgemäß sind die Josun Serien SG / SH / SE Kandidaten in der Panasonic FR Liga, daher:
Pack den drauf und du wirst keine Probleme haben, die 10V FS Serie würde auch passen an der Stelle.
Erfahrungsgemäß sind die Josun Serien SG / SH / SE Kandidaten in der Panasonic FR Liga, daher:
Pack den drauf und du wirst keine Probleme haben, die 10V FS Serie würde auch passen an der Stelle.
WMDK
Legende
Ist die etwas günstigere OEM Serie, basierend auf den AX. Orientiere dich also am besten daran und nimm sowas:
Raiden Zero
Legende

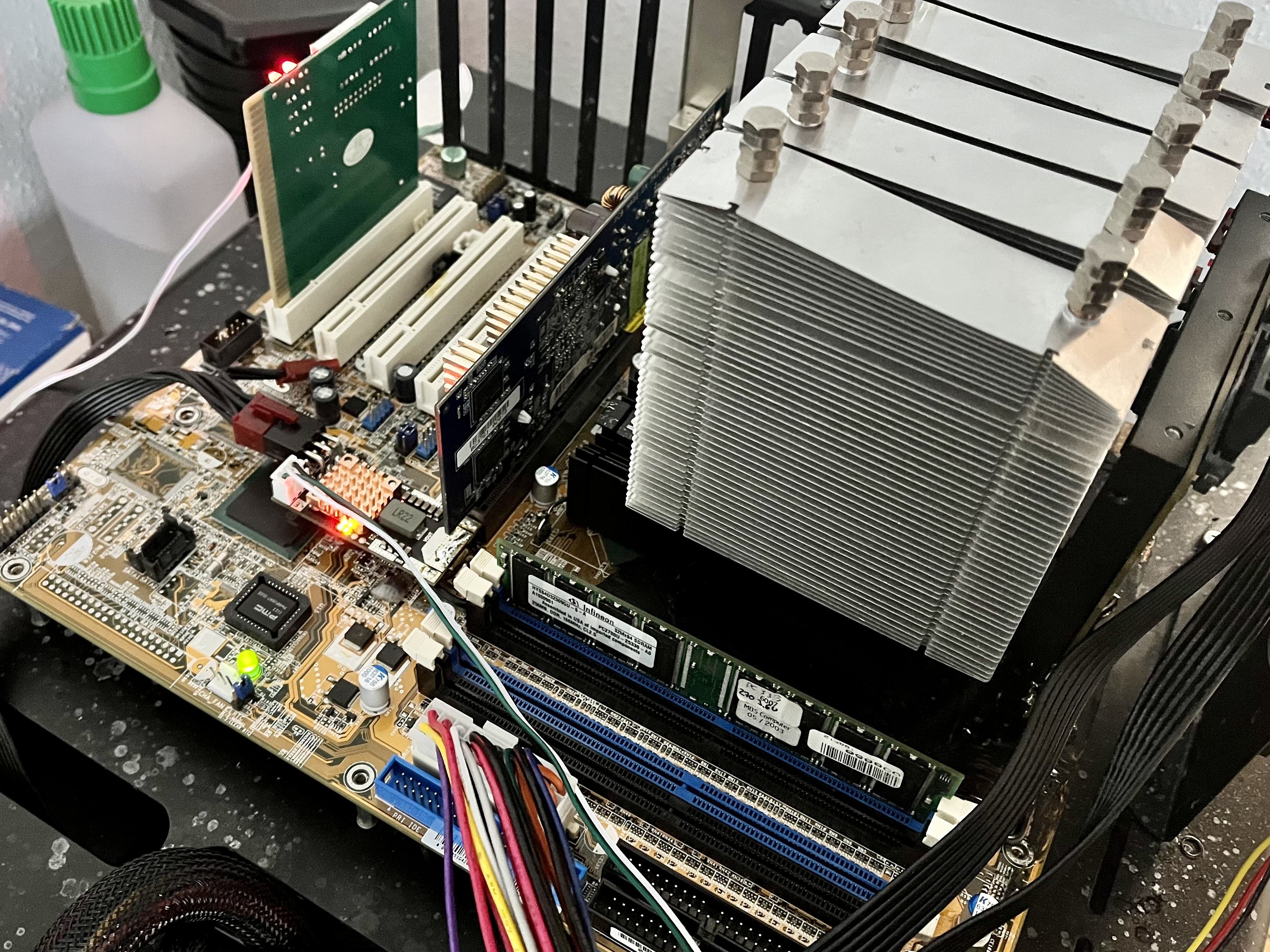

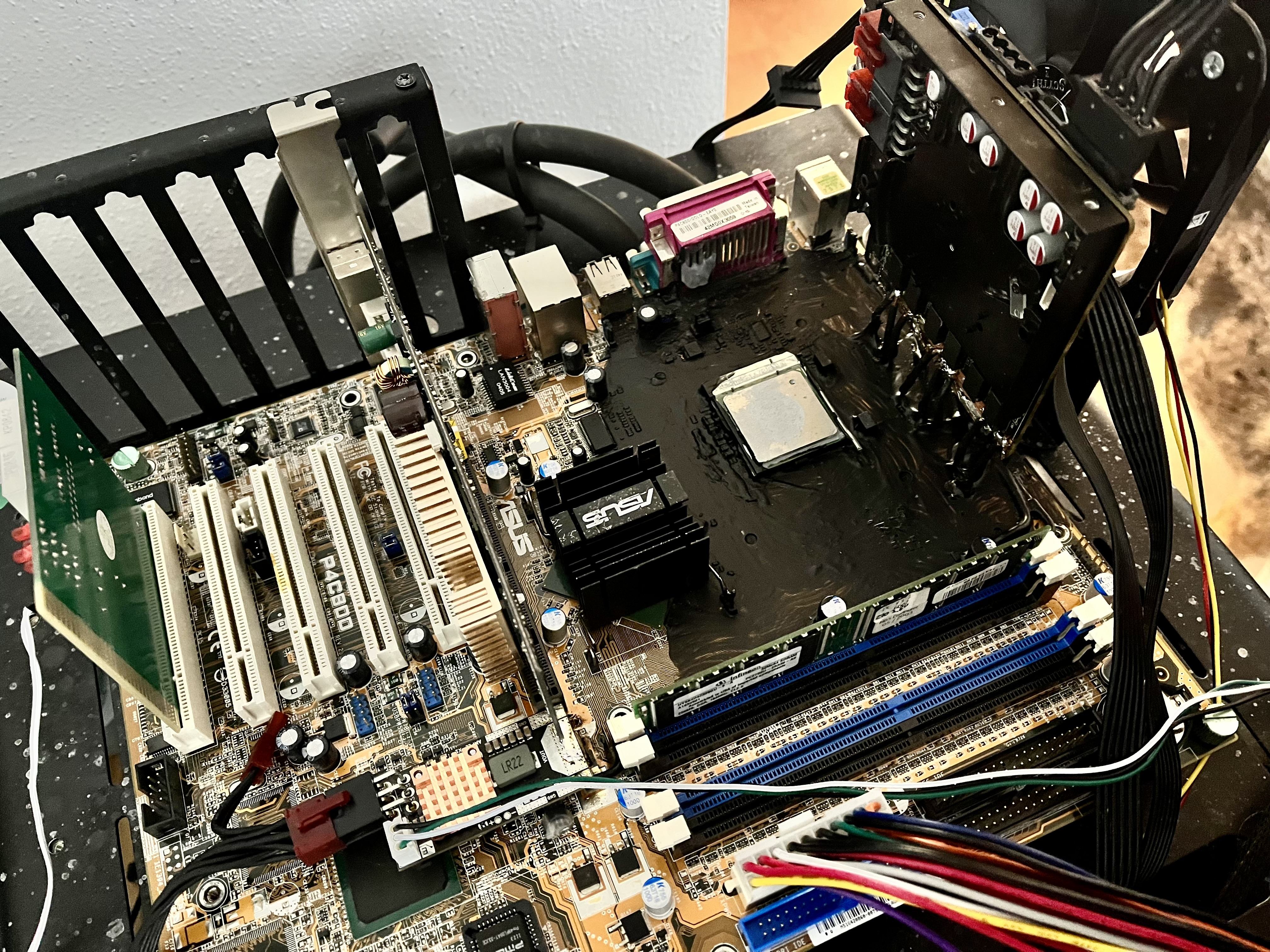

Wer sagt, dass ein P4C800 nicht 2x6 Pin + 1x8 Pin PCIe braucht?
Dual-epower. Einmal GTX580 VRM für CPU und ein Elmor Labs Ample-X1 für den RAM. Bootet und läuft. Gleich gibts erste Tests. Muss leider immer erst die Spannung vom Ample einstellen, nachdem das System erstmalig gestartet ist und ich auch Zugriff über den EVC2 hab. Dann geht es aber einwandfrei.
Werd nachher mal schauen, was mit WaKü an RAM-Takt so geht.
Dual-epower. Einmal GTX580 VRM für CPU und ein Elmor Labs Ample-X1 für den RAM. Bootet und läuft. Gleich gibts erste Tests. Muss leider immer erst die Spannung vom Ample einstellen, nachdem das System erstmalig gestartet ist und ich auch Zugriff über den EVC2 hab. Dann geht es aber einwandfrei.
Werd nachher mal schauen, was mit WaKü an RAM-Takt so geht.
McZonk
Urgestein
Und mal wieder einen Kleinanzeigen-Patentienten erfolgreich gerettet. Die ASUS (!) 6800GT im Referenzdress war als 6800 GT 128MB inseriert inklusive Hinweis auf Defekt (PC startet nach 3s neu, zeigt aber Bild). Der Preis war ordentlich hoch im Regal, der Verkäufer ist nach dem Hinweis auf den offensichtlich fehlenden Kondensator aber auf meinen Preisvorschlag eingestiegen.
Die leere Stelle mit einem neuen SVP versorgt und zur Sicherheit direkt noch das BIOS erneuert, auch wenn es original aussah. Und ihr könnt es Euch ja schon denken: es geht ihr wieder gut - demnächst muss ich wohl mal die ein oder andere Quadro im Schenker abstoßen. Wird langsam zu viel NV45
Die leere Stelle mit einem neuen SVP versorgt und zur Sicherheit direkt noch das BIOS erneuert, auch wenn es original aussah. Und ihr könnt es Euch ja schon denken: es geht ihr wieder gut - demnächst muss ich wohl mal die ein oder andere Quadro im Schenker abstoßen. Wird langsam zu viel NV45
The Professor
Legende
Gerettet und ne 256MB Version schön
Blackpitty
Legende
pcie 6800gt gab es nur als 256mbGerettet und ne 256MB Version schön
P4schissel
Enthusiast
Hallo zusammen,
ich bin dabei ein paar meiner Mainboards zu recappen. Könnt ihr mir bei der Auswahl der Caps helfen?
Gigabyte GA-6VX7 Rev. 1.2
MSI K7T266 Ver.2.0
A7V333 Rev.2.0
Über jegliche Hilfe wäre ich sehr dankbar.
ich bin dabei ein paar meiner Mainboards zu recappen. Könnt ihr mir bei der Auswahl der Caps helfen?
Gigabyte GA-6VX7 Rev. 1.2
| Anzahl | Kapazität / Spannung | Verbauter Typ | ESR/Ripple verbauter Typ | Ersatz | |
| 13x | 1200uF/6,3V | Choyo XR | ? | ? | |
| 11x | 330uF/25V | Hermei LE | 75mR/1,2A? | ? | |
| 5x | 1000uF/10V | Hermei LE | 41mR/1,9A? | ? | |
| 1x | 100uF/16V | GSC | ? | Rubycon ML | |
| 1x | 33uF/16V | ? | ? | Panasonic GA-A | |
| 1x | 22uF/16V | ? | ? |
|
MSI K7T266 Ver.2.0
| Anzahl | Kapazität / Spannung | Verbauter Typ | ESR/Ripple verbauter Typ | Ersatz | |
| 8x | 2200uF/6,3V | Rubycon MBZ | 13mR/2,55A | Kemet A759 | |
| 3x | 1500uF/16V | Nippon Chemi-Con KZG | 13mR/2,55A | CDE AVG | |
| 3x | 1500uF/6,3V | G-LUXON LZ | 44mR/1,25A? | Panasonic FR-A 10V | |
| 10x | 1000uF/6,3V | Teapo SM105 | ? |
|
A7V333 Rev.2.0
| Anzahl | Kapazität / Spannung | Verbauter Typ | ESR/Ripple verbauter Typ |
| |
| 4x | 3300uF/6,3V | Ruby MBZ | 12mR/2,8A | Chinsan 2700u/16V | |
| 3x | 1500uF/6,3V | Nichicon HD(M) | 23mR/1,8A | Kemet A759 | |
| 13x | 1000uF/6,3V | TMZ | ? | Kemet A750 | |
| 6x | 100uF/16V | ? 6mmD/8mmH | ? | General Purpose? | |
| 9x | 10uF/25V | ? 4mmD/7mmH | ? | General Purpose? |
Über jegliche Hilfe wäre ich sehr dankbar.
Masterchief79
Urgestein
- Mitglied seit
- 08.04.2010
- Beiträge
- 4.378
@Raiden Zero Wenn du noch versuchst, die 2900XT zu reparieren, lass es mich wissen. Dürfte auf jeden Fall ein vRam Problem sein. Wenn die GPU erkannt wird, ist die Karte schon mal aus dem gröbsten raus.
Was die Spannungsmesserei angeht, zählt die Rückseite der Chips. Die hat auch nur eine vRam Phase oder? Wenn an den Chips 1,8V anliegen, würde ich die Spule als Messfehler abtun, und dann ist die Spannungsversorgung höchstwahrscheinlich nicht das Problem. (Es kann sein, dass ein Mosfet nicht sauber schaltet, aber davon würde ich erstmal nicht ausgehen.)
Das bedeutet, dass wahrscheinlich Lötstellen unter einem oder mehreren Ramchips korrodiert oder gebrochen sind. Das kann man mit Software diagnostizieren und dann die entsprechenden Chips reflowen, dann müsste sie wieder laufen.
Was die Spannungsmesserei angeht, zählt die Rückseite der Chips. Die hat auch nur eine vRam Phase oder? Wenn an den Chips 1,8V anliegen, würde ich die Spule als Messfehler abtun, und dann ist die Spannungsversorgung höchstwahrscheinlich nicht das Problem. (Es kann sein, dass ein Mosfet nicht sauber schaltet, aber davon würde ich erstmal nicht ausgehen.)
Das bedeutet, dass wahrscheinlich Lötstellen unter einem oder mehreren Ramchips korrodiert oder gebrochen sind. Das kann man mit Software diagnostizieren und dann die entsprechenden Chips reflowen, dann müsste sie wieder laufen.
Raiden Zero
Legende
Ja, die wird definitiv repariert. Muss nur Zeit dafür finden. Bin bei der Spule skeptisch. Hab die mehrfach durchgemessen. Aber ja, da an den Chip Spannung anlag wohl eher nicht der Grund, wieso die Karte nicht will.
Mit welcher Software machst du das denn?
