[Sammelthread] NostalgieDeLuxx Bastelthread

[Masterchief79]

Ich spiele mit dem Gedanken, eine Nvidia 4800 GPU auf meine Ti4600 zu packen. Die scheint leider einen weg zu haben.
NV28 statt NV25 aber gleiche Speicherbestückung - BIOS auf 4800 flashen und gut ist? Oder was meint ihr?



[Raptor[TP]]

Oha, halt uns auf dem Laufenden! <3
Super beliebte Serie. Vor allem die High End Karten.

Ich wollte damals unbedingt die Sparkle 4600 Ti mit dem Sandwich Kühler in der Dose.
Hatte einfach keine Kohle m Daheim abdrücken als Azubi und 160€ Monatskarte.
Einfach die Hölle :/



[Masterchief79]

Ja, geht um diese Karte hier, die hatte ich auch schon gezeigt. Super schönes Teil. Die kam echt vom Schrott, aber nachdem ich alle Speicherchips und dutzende andere Bauteile ersetzt hatte, lief sie wieder. Mafia 1 lief da wunderbar drauf.

Nach ein paar Wochen hat sie dann wieder mit Bildfehlern angefangen und jetzt hat sie gemäß Mods Speicherfehler auf Kanal A, Vorder- und Rückseite, die auch nach erneutem Reballen der Speicherchips genau gleich geblieben sind. Die GPU habe ich ebenfalls schon reballed und es hat nichts genützt. Dazu kommt, dass die Fehler nicht so "typisch" nach Speicher aussehen, mit vertikalen Streifen durchs Bild. Das Bild sieht komplett ok aus und erst beim Booten von Windows sieht man leichte Artefakte im Logo.

Das ist für mich ein eindeutiges Zeichen, dass irgendwo ein interner Defekt vorliegt. Entweder die Chips oder die GPU, beide Chips sind eher unwahrscheinlich. Ich tausch sie vllt trotzdem nochmal, für den Fall, dass die Software das falsch ausliest - aber ich gehe davon aus, dass es auf einen GPU Tausch hinausläuft. Und da ist halt die Frage, ob euch noch was einfällt, was ich dabei beachten sollte (z.B. BIOS).



[Raptor[TP]]

Da lohnt es auf jeden Fall! Den Versuch zu wagen diese Graka zu retten. Mein Segen hast du.
Es gab goldene Lüftergitter, hab ich in Erinnerung. Bzw. sind die von einer WinFast / Leadtek, oder ?



[bschicht86]

Hast du es schon mit runtertakten probiert? Was sagt das Oszi zu den Spannungen? Weil die Kondensatoren noch nach Originalbestückung aussehen.



[Masterchief79]

Es gab goldene Lüftergitter, hab ich in Erinnerung. Bzw. sind die von einer WinFast / Leadtek, oder ?

Genau, 4800SE, die goldenen fehlten. Gefällt mir aber gar nicht schlecht so.

Hast du es schon mit runtertakten probiert? Was sagt das Oszi zu den Spannungen? Weil die Kondensatoren noch nach Originalbestückung aussehen.

Ne, noch nicht. Das komische ist halt, dass es nur einen Speicherkanal betrifft. Aber stimmt schon, vielleicht haben die Elkos was abbekommen, als ich die Speicher gemacht habe. Ich gucks mal lieber nach.



[Masterchief79]

Kann hier jemand helfen?

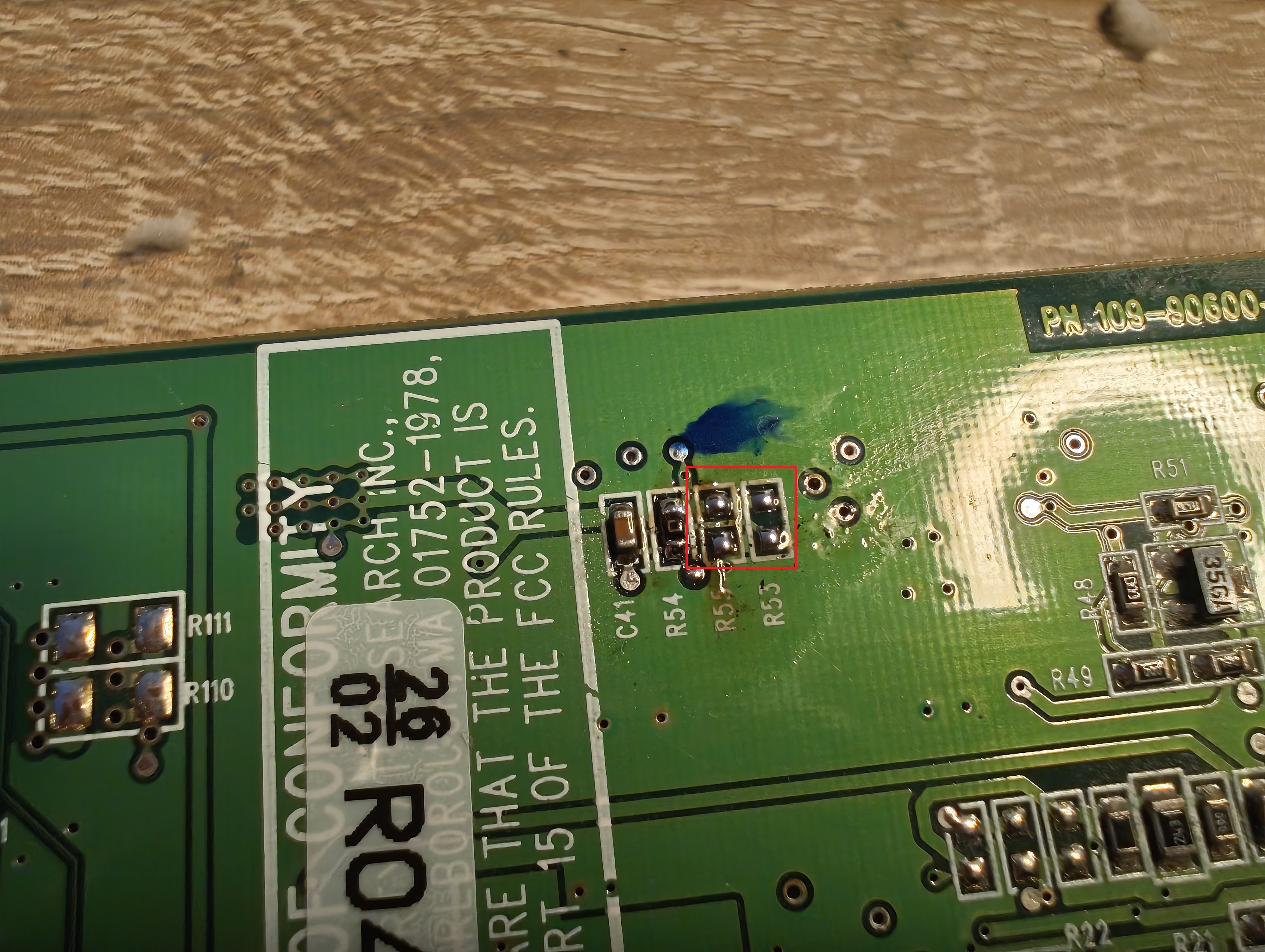

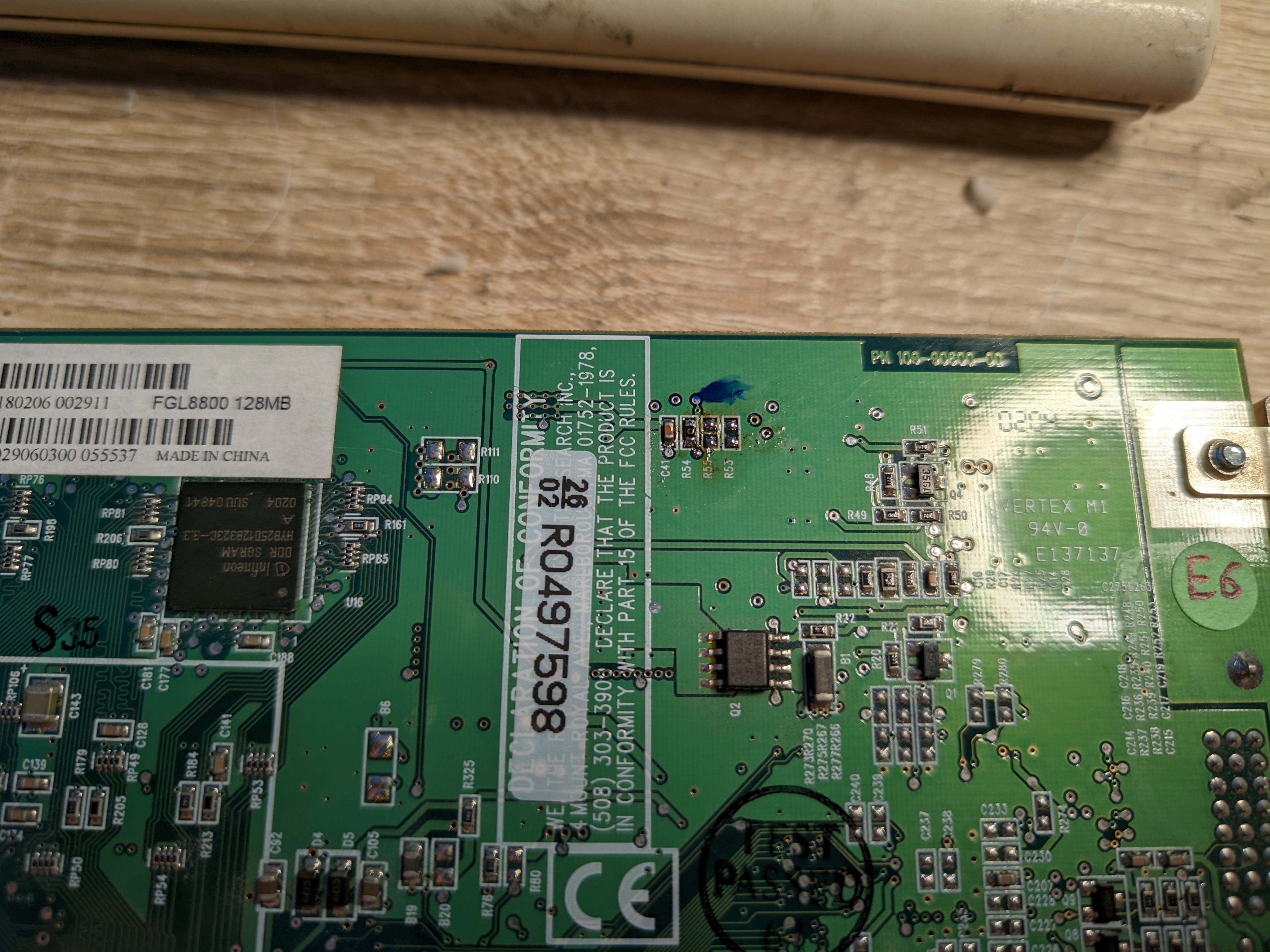

Suche die Werte der beiden fehlenden Widerstände auf einer FireGL 8800. Vielleicht gibt es auch Radeon 8500 mit demselben PCB.



[the_patchelor]

Gucke morgen früh mal



[Strikeeagle1977]

ich schaue mal, ob ggf meine Medion R8500 oder die ATI 9100? das gleiche Layout hat,



[kalledlx]

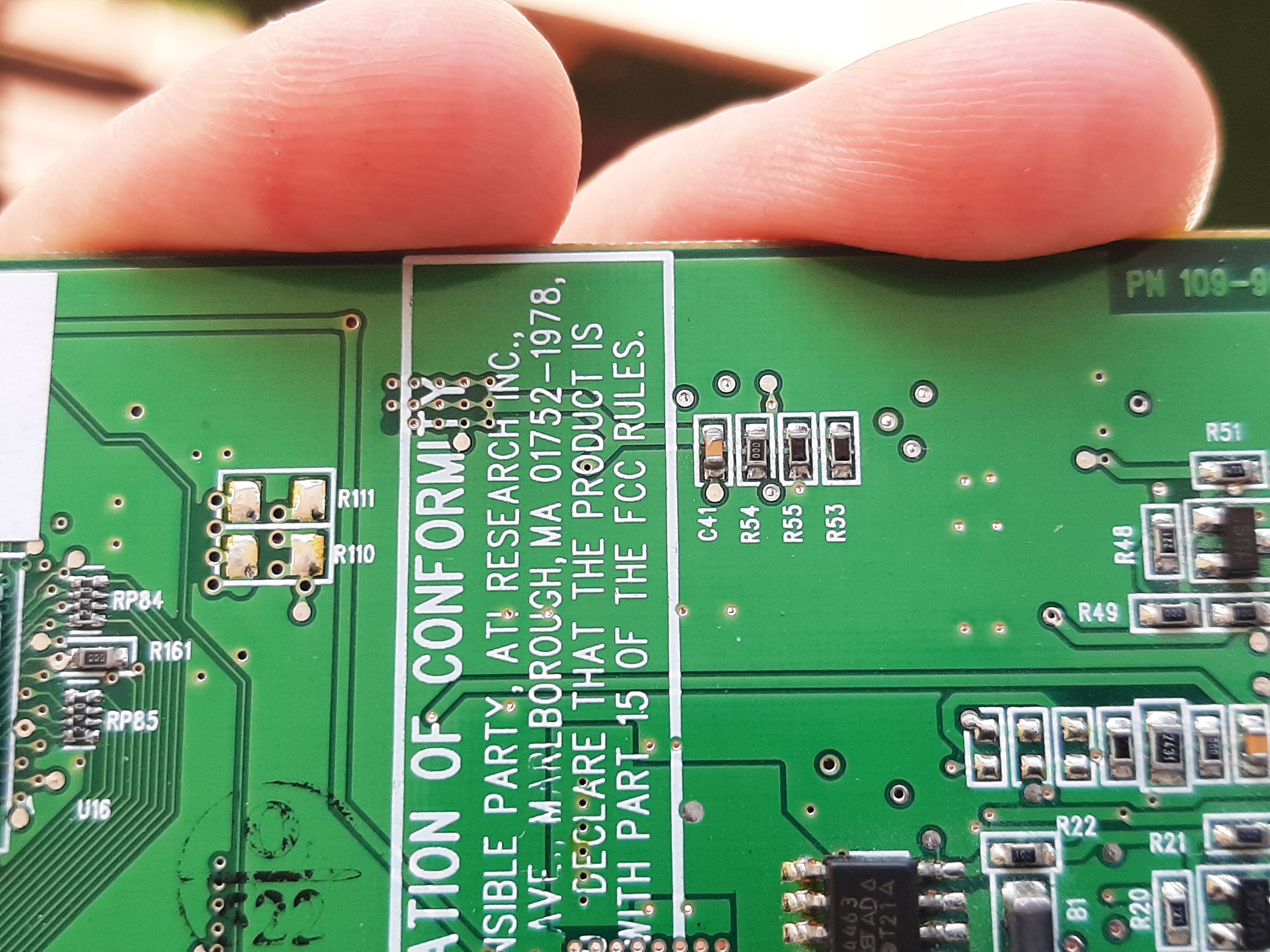

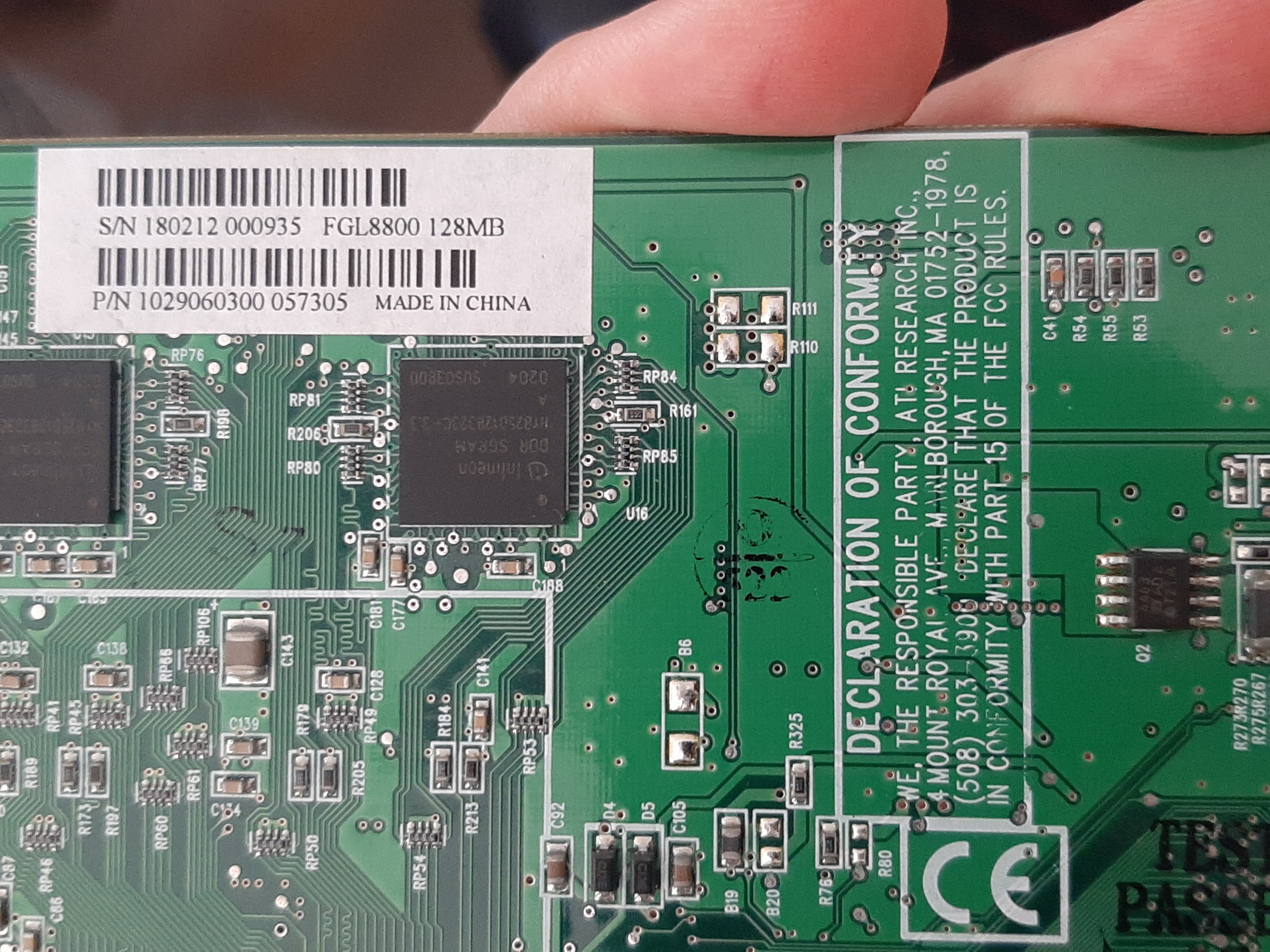

Hab hier zwei Originale 8800er. Auf den beiden rechten (R55, R53) steht nichts drauf. Nur auf dem R54er stehen drei Nullen.



[Masterchief79]

Hab hier zwei Originale 8800er. Auf den beiden rechten (R55, R53) steht nichts drauf. Nur auf dem R54er stehen drei Nullen.

Danke, genau, deswegen müsste man die messen... Wenn du ein Multimeter hast, einfach mal die Messspitzen an beide Enden von jeweils R53 und R55 halten und mir sagen, was für ein Wert da angezeigt wird. Wahrscheinlich zwischen 0 und 5kOhm aber das sieht man Widerständen halt leider nicht an.



[kalledlx]

Mist, hab sowas nicht.



[Masterchief79]

Trotzdem danke, vielleicht findet sich ja noch jemand



[bschicht86]

Ich hab auch noch eine FLG8800 irgendwo liegen, aber wie immer, erst am Wochenende.



[the_patchelor]

verbaut gemessen:

R55 0,700-0,900K
R53 0.650-0,750K



[HerrAbisZ]

Das gefällt mir hier so an euch - hier wird einem noch echt geholfen

Beitrag automatisch zusammengeführt: 11.07.2024

Fujitsu-Siemens Amilo Xa2528 - GPU ist fest verbaut

Angeboten mit Grafikkartendefekt - den hatte ich 2015 schon mal und da konnte ich den Defekt reparieren. Auf genauere Nachfrage bekam ich folgendes zur Antwort: Kühlrippen haben sich von der gpu gelöst und dadurch ist sie durchgebrannt. Wenn man ihn schüttelt hört man es. ----> ???

Ich habe ihn geöffnet und gesehen, das die Kupferplatte herum fliegen konnte - die war am Chipsatz geklebt

Anhang anzeigen 749962

Er startet zwar, aber leider kein Bild und es kommt mir vor, wie wenn er in einer Bootschleife hängt, da das DVD LW immer wieder aufblinkt. Habe ihn mal teilweise zerlegt, nur um mal an das DVD LW heran zu kommen (geht aber gar nicht so einfach) - unter der Tastatur waren komische Brösel auch. HDD und RAM getestet - OK - Später mal komplett zerlegen.

Heute habe ich mir etwas anderes vorgenommen:

https://www.hardwareluxx.de/communi...aspire-5551g-und-vorherige-recherche.1316444/

Ich habe im Zuge meines Versuches ca. 30 Laptops wieder zum Laufen zu bringen und es bei uns dzt. wieder einen Reparaturbon gibt, habe ich ihn in ein Fachgeschäft gegeben (fragt mich nicht, was das für ein hin und her war!). Mein Verdacht, das es der BIOS Chip ist, hat sich nicht bestätigt und man hat einen GRAKA Reflow gemacht. Gestartet - Bild ok - BIOS aufgerufen - Datum und Uhrzeit eingestellt - Restart und der selbe Fehler war wieder da.

Na zumindest weiß ich, das ich es vielleicht selbst mit einem Heißluftföhn und Flux noch versuchen kann.

Aber dieses "Fachgeschäft" kann ich nicht empfehlen



[Masterchief79]

verbaut gemessen:

R55 0,700-0,900K
R53 0.650-0,750K

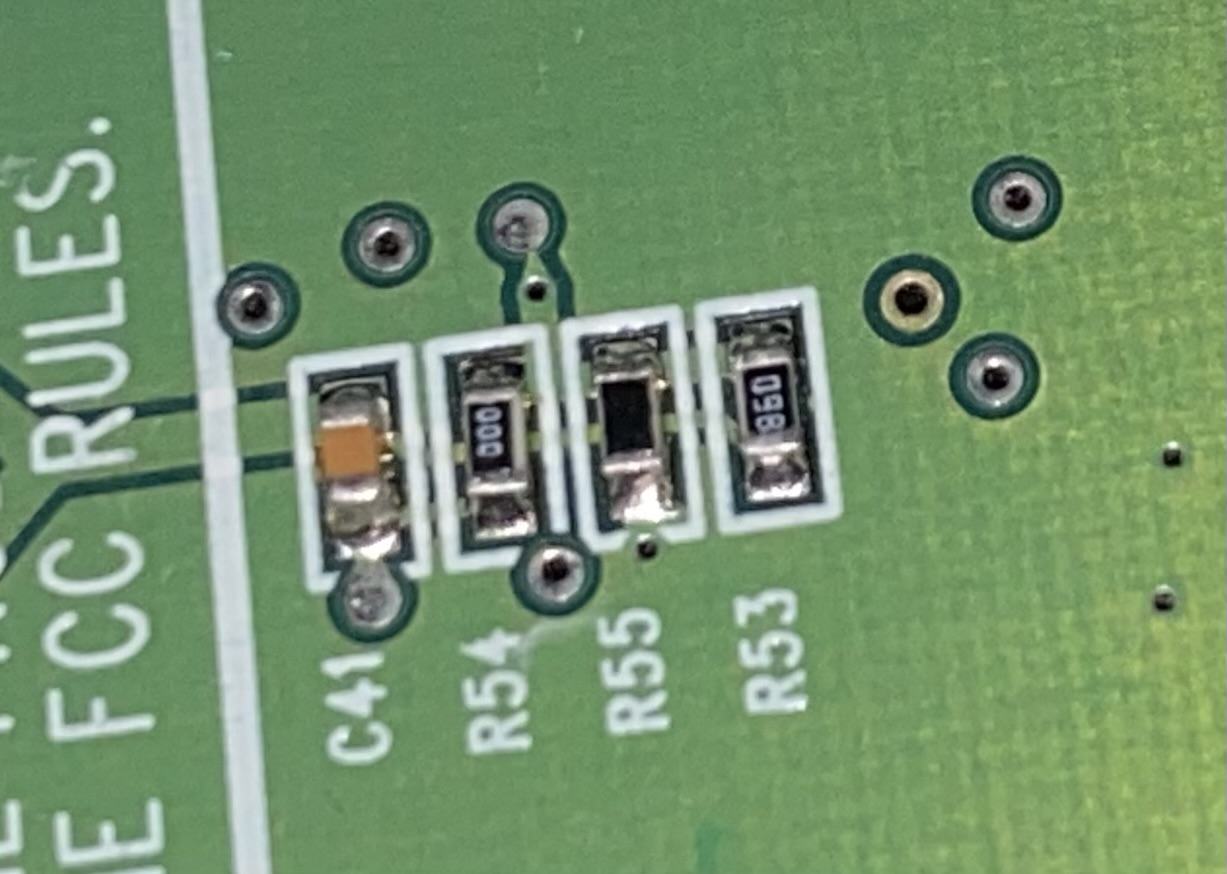

Anhang anzeigen 1011040

Danke! Mit einem 1,5K bzw. 1,2K passt es einigermaßen. Die gehen nicht gegen Masse, also muss man von den Werten her ein bisschen wurschteln. Leider aber nicht die Fehlerquelle der Karte, die schmeißt weiter bunte Bildchen.

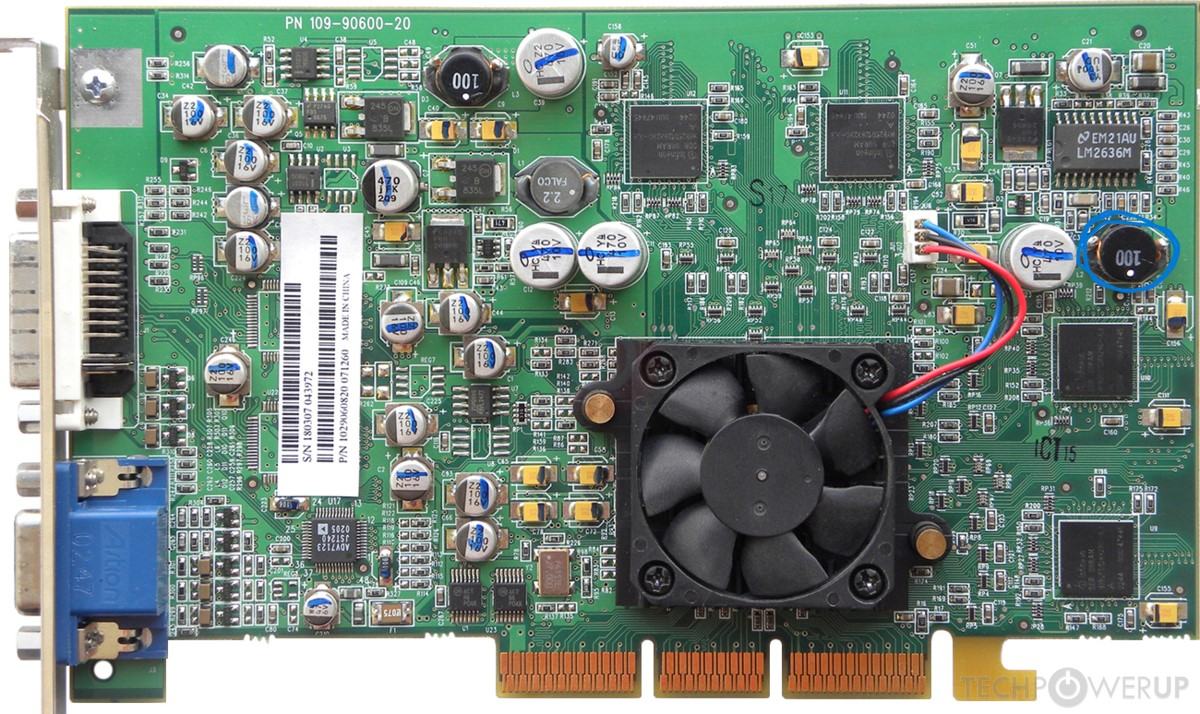

Ich weiß, das ist viel verlangt aber kann mir jemand sagen, was an der blau markierten Spule für eine Spannung anliegt? Bei dieser Karte sind es nur 1,27V und das kommt mir ziemlich wenig vor. Die GPU bekommt 1,6 und der Ram 2,2V.



[MaexxDesign]

Er versucht einige meiner Karten zu retten.
Das wäre sehr nett, wenn das jemand messen kann.
Vielleicht kann sich @the_patchelor noch einmal erbarmen.



[Stangelator]

Hab leider keine bga Variante. Sonst könnte ich da mal das uni-t dran hängen:/



[bschicht86]

Kann hier jemand helfen?

verbaut gemessen:

R55 0,700-0,900K
R53 0.650-0,750K

Ich messe ebenfalls verbaut:
R53: Je nach Polarität 0,94k und 1,14k.
R55: Je nach Polarität 0,83k und 0,95k.

Zudem zeigen beide das Verhalten eines parallel geschalteten Kondensators.

Meine Karte ist scheinbar neueren Layouts, denn die SpaWa-Sektion schaut minimal anders angeordnet aus und es fehlt der "alte" PN 109-... Schriftzug.

An L2 liegt bei mir eine Spannung von 1,3V. Die anderen Spannungen sind 1,6V (L1) und 2,8V (L3)


EDIT: Da bei dir 2,2V und bei mir 2,8V und die 2 fehlenden Widerstände "gefährlich" nahe an dem Spawa für die 2,xV liegen, würd ich mal tippen, dass das die Feedback-Widerstände sind und du dir durch womöglich falsche Werte eine zu niedrige Spannung ins Haus geholt hast?



[Stangelator]

GeForce fx 5950 ultra.
Fehler auf B0 und D1.
B0 ist mir sofort gelungen, D1 nicht.
Vorderen Chip auf D1 wieder entlötet, weggeschmissen und von einem Spender gezogen.
Lasttests stehen noch aus, bin aber guter Dinge. Bisschen rostig und eine Schraube fehlt noch ansonsten steht die Karte erstmal wieder gut da.



[Masterchief79]

Traumkarte... Habe auch eine auf dem Weg... eine alte Bekannte Auf D1 haben die fast immer Fehler.

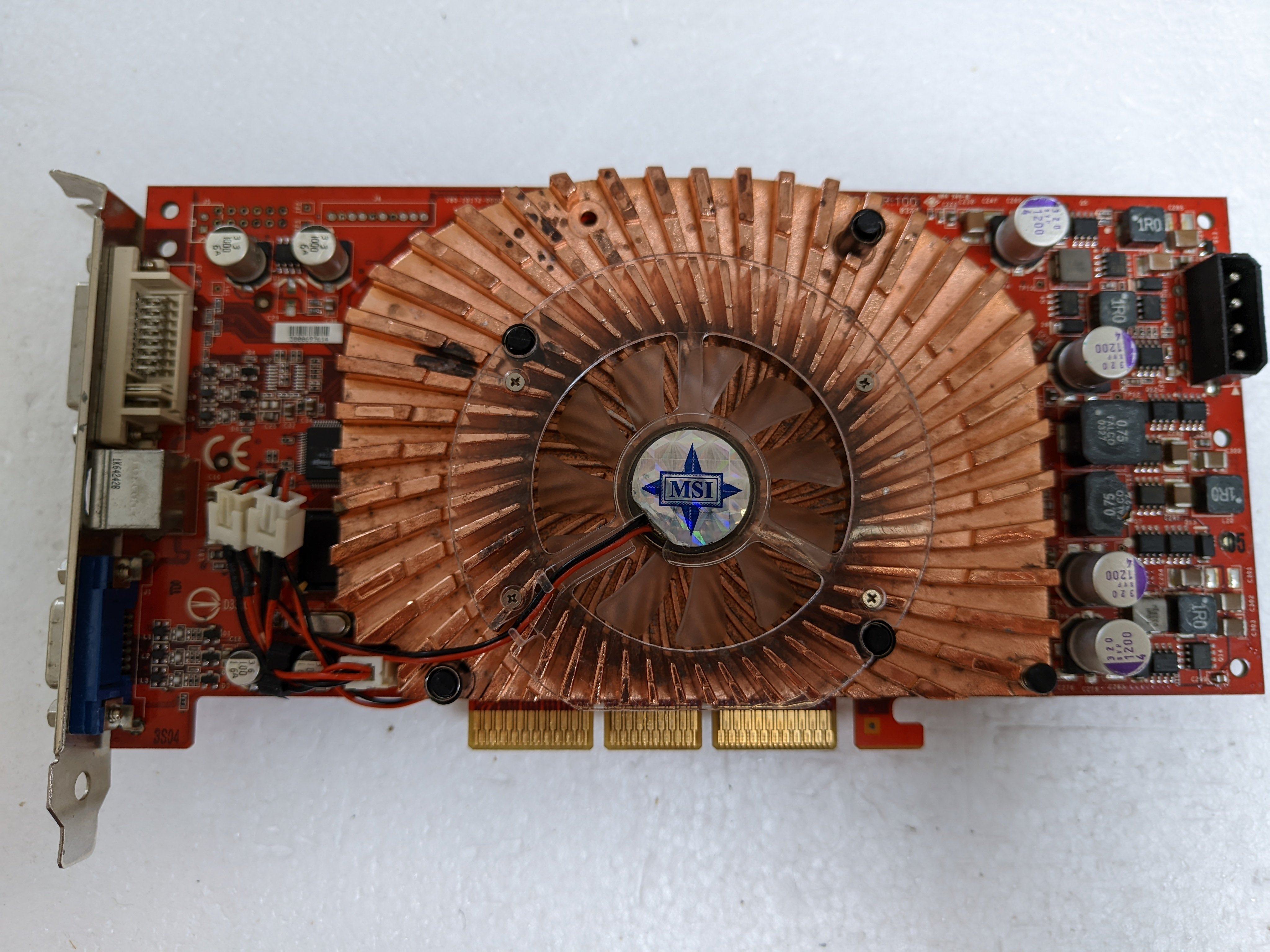

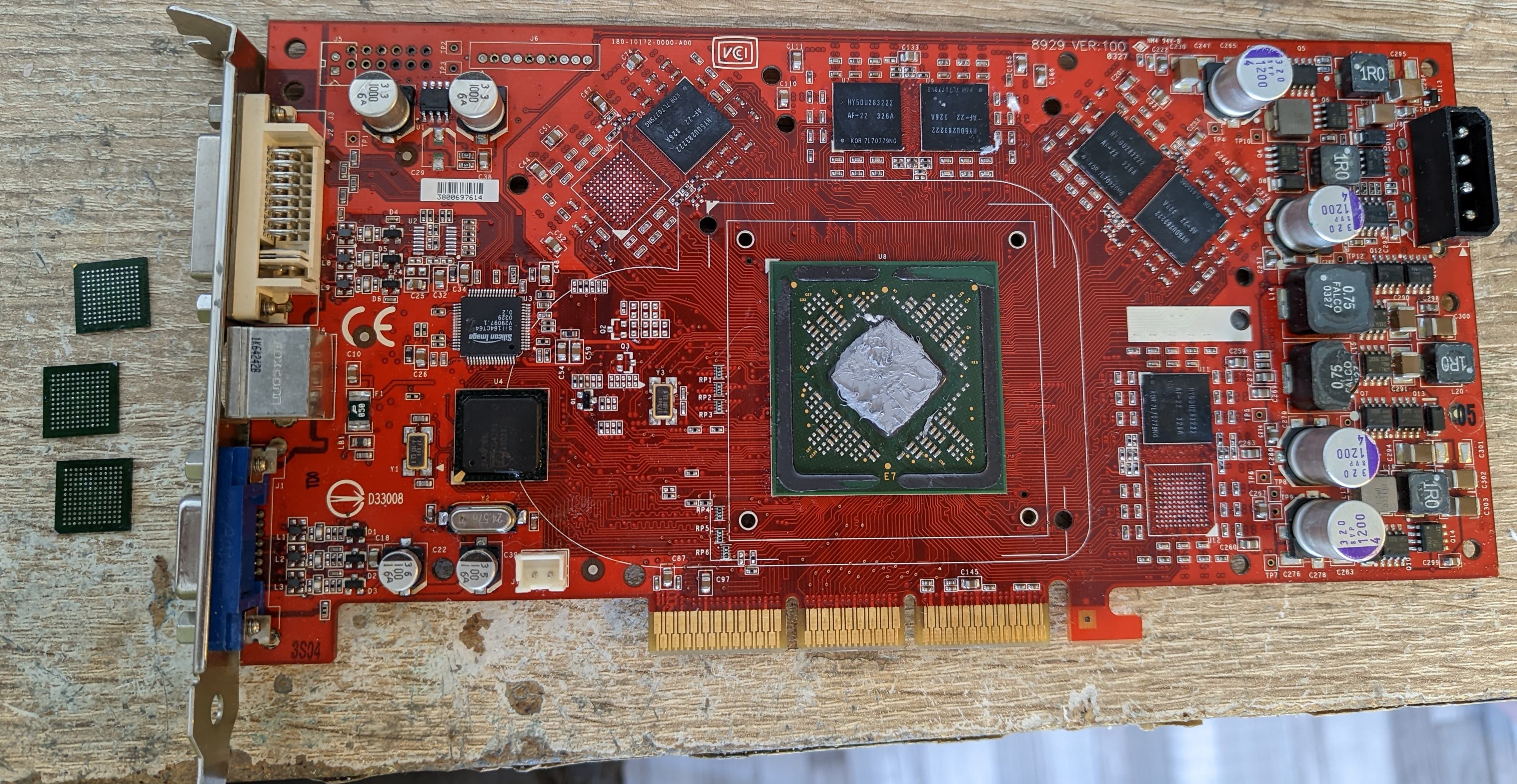

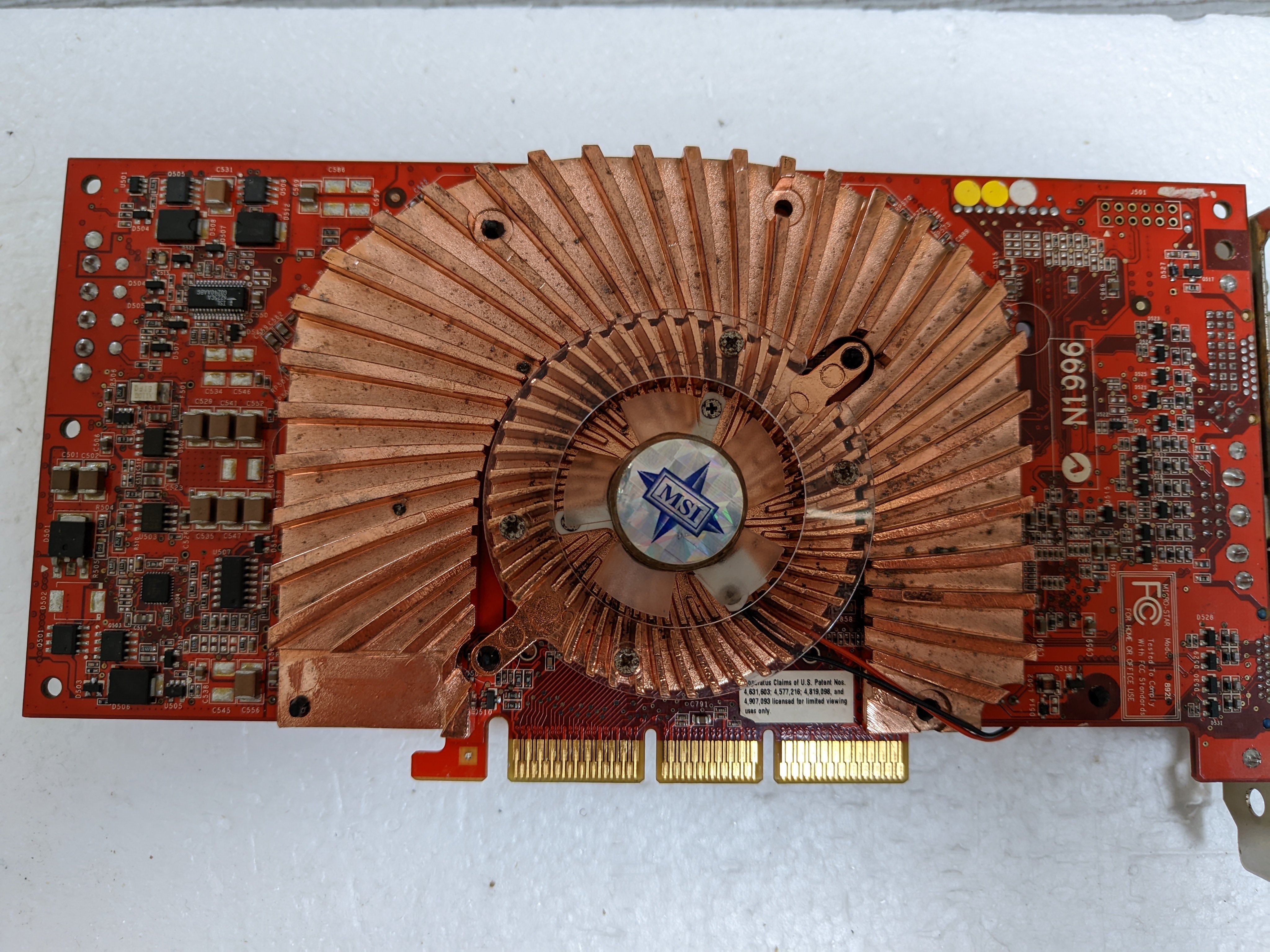

Bericht vom heutigen Mammutprojekt: MSI FX5900 Ultra. Karte vom Schrott geholt wäre noch ein Kompliment. Eher hat sie jemand anders vom Schrott gezogen, selbst erfolglos dran rumgebastelt, sie im Regen liegen lassen, sie in ein Paket mit Netzteilen und Boards geschmissen und sie zu mir geschickt - gegen gutes Geld natürlich.

Hier die größten Baustellen.

Insgesamt sieben Memory Chips reballed

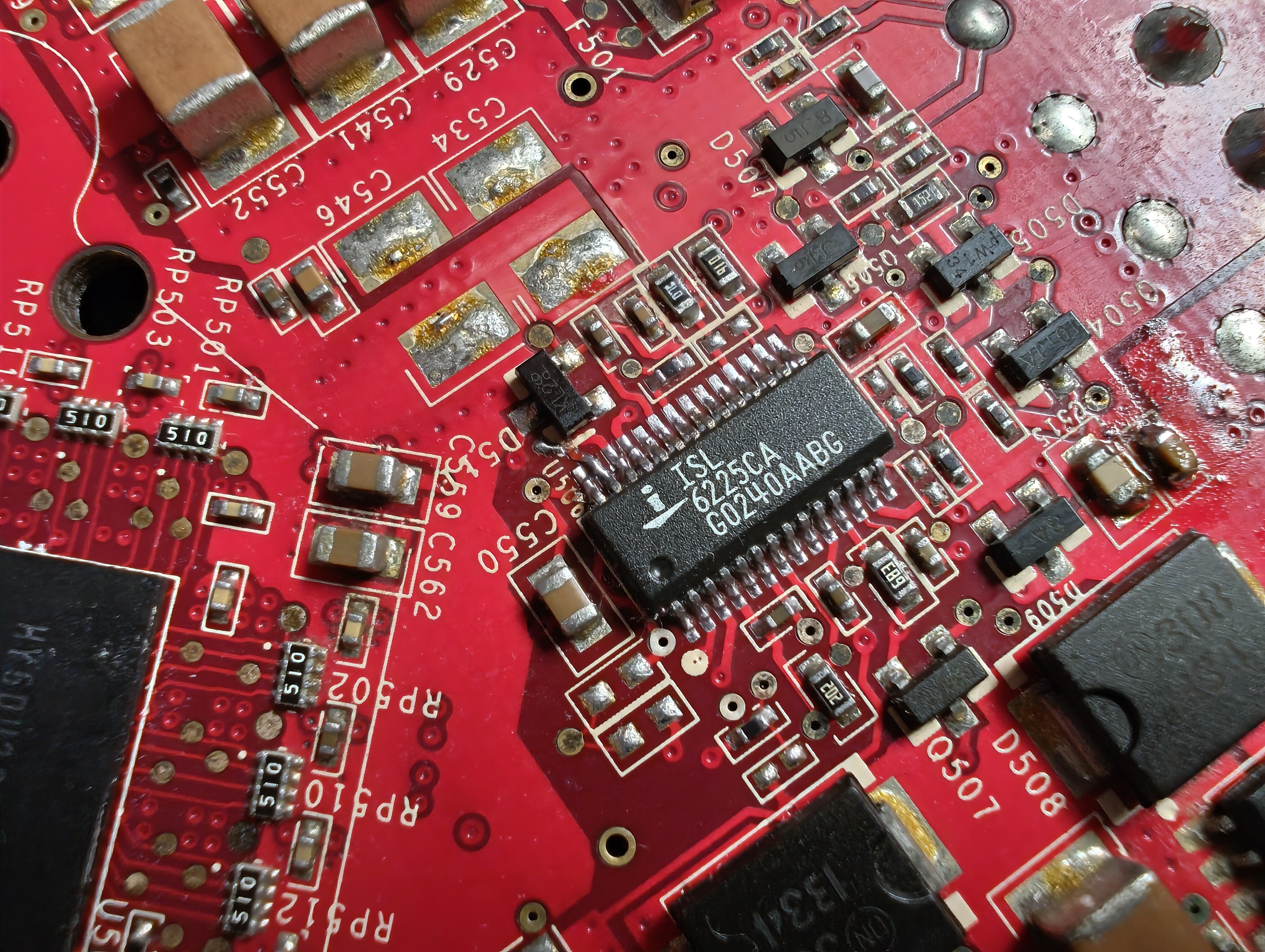

Neuen Spannungscontroller ISL6225CA verlötet und Leiterbahnen geflickt (war abgerissen)

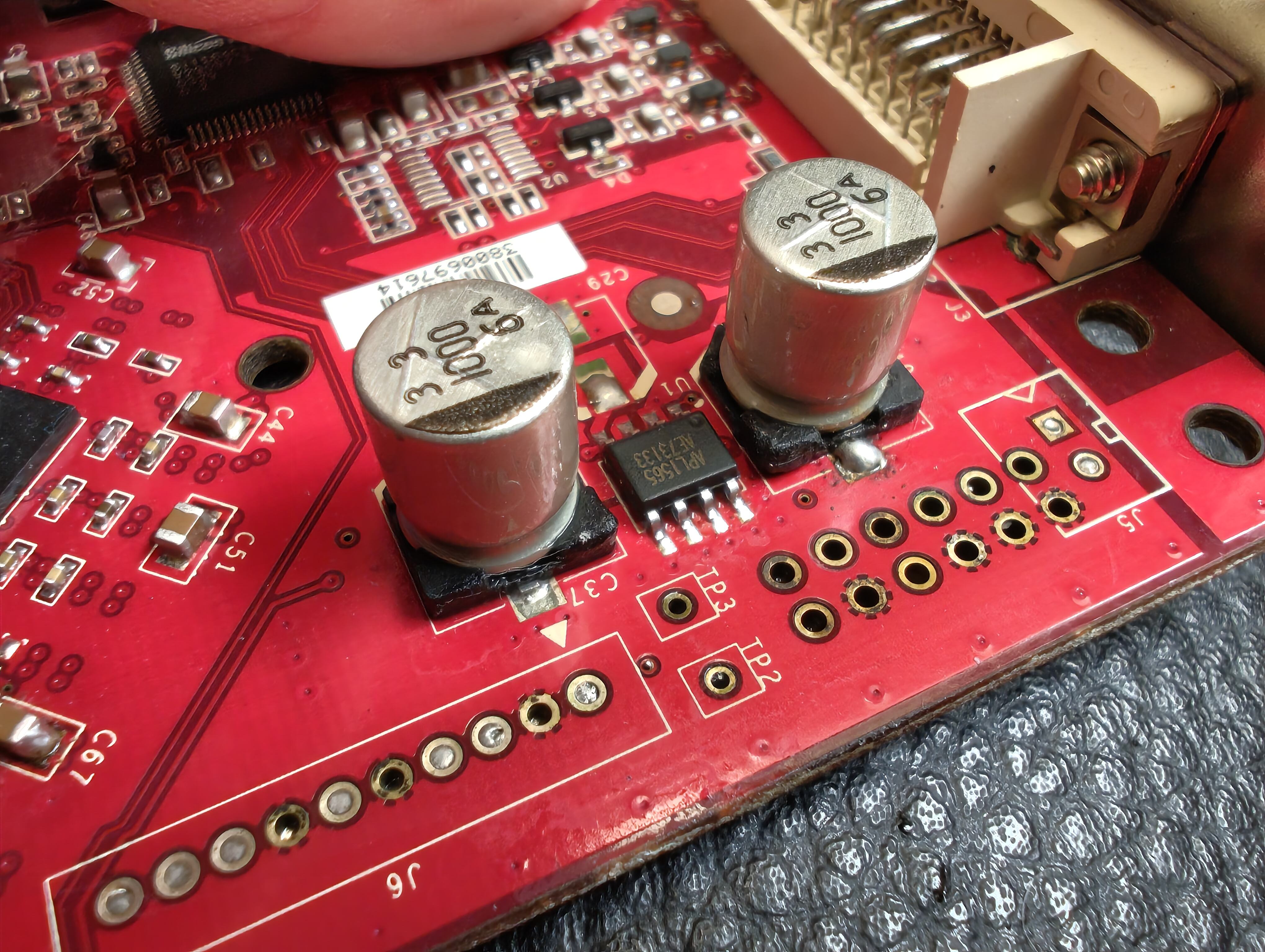

8-beinigen Controller und Elko der 3,3V Rail nachbestückt (waren abgelötet)

Neuen SAA7108E Chip, zwei neue Quartze und neuen 100yF Elko verlötet (fehlte alles komplett)

Dazu noch zahllose Kerkos, Transistoren und weiterer Kleinkram. Ganz zu schweigen von dem Hirnschmalz, überhaupt erstmal auf die Lösung des Problems zu kommen. Heute morgen hab ich noch mit dem Oszi an dem Ding rumgestochert und hatte maximale Speicherfehler auf allen Kanälen.

MATS version 4.173.1. Testing NV35 with 128 MB of memory.
Errors found. Use .Status() or .PrintErrors() for more info.
This message will only appear once.
LANE EB0 READ ERR EB0 WRT ERR UNKNOWN ERR
---------- ------------ ------------ ------------
FBA[31: 0] 0 547200 0
FBA[63:32] 0 285760 0
FBB[31: 0] 240777 240823 0
FBB[63:32] 0 285760 0
FBC[31: 0] 0 285760 0
FBC[63:32] 0 285760 0
FBD[31: 0] 0 285760 0
FBD[63:32] 0 285760 0

Ergebnis:

Es fehlen noch zwei originale Push-Pins, der Kühler ist immer noch leicht korrodiert und bei einer der beiden GPU-Spulen ist das Gehäuse gebrochen. Aber: Läuft wieder!

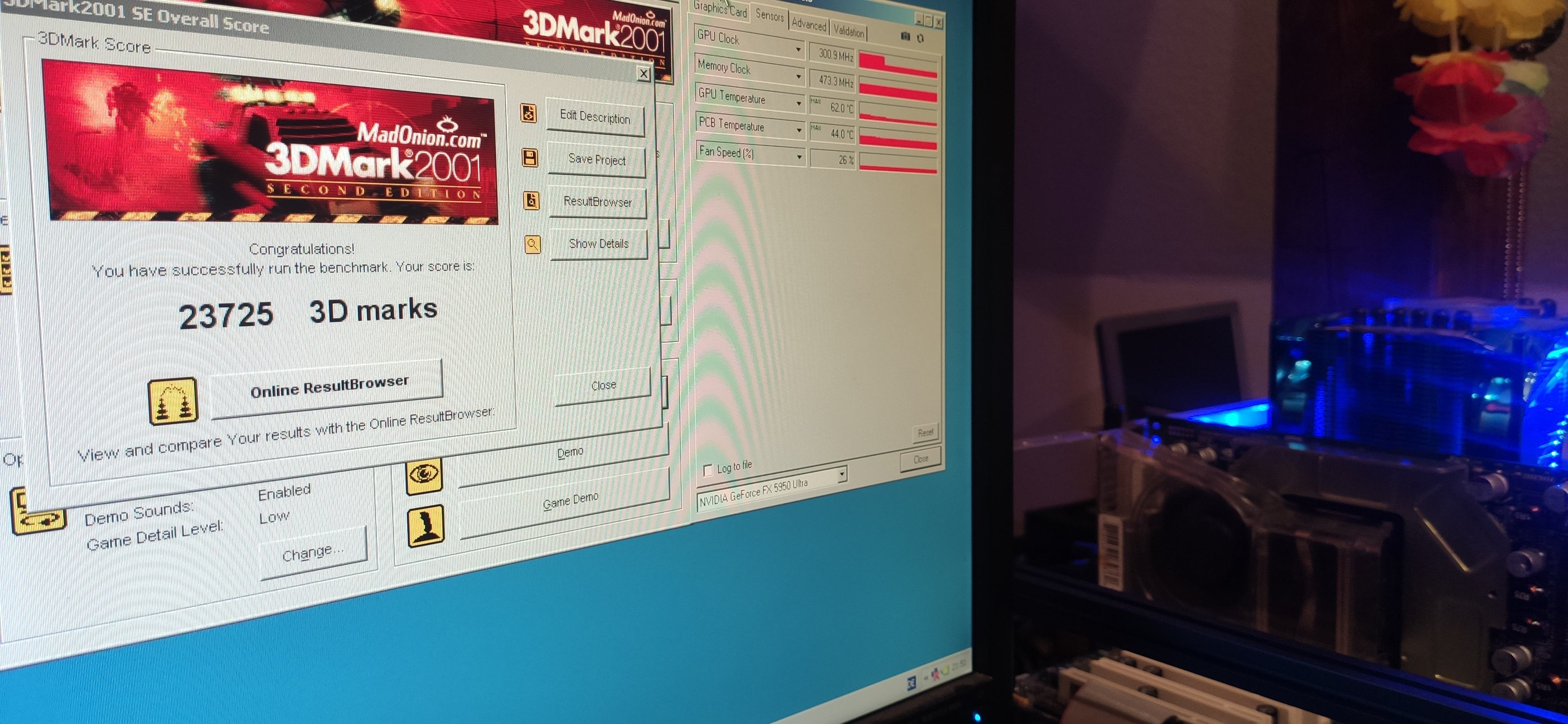

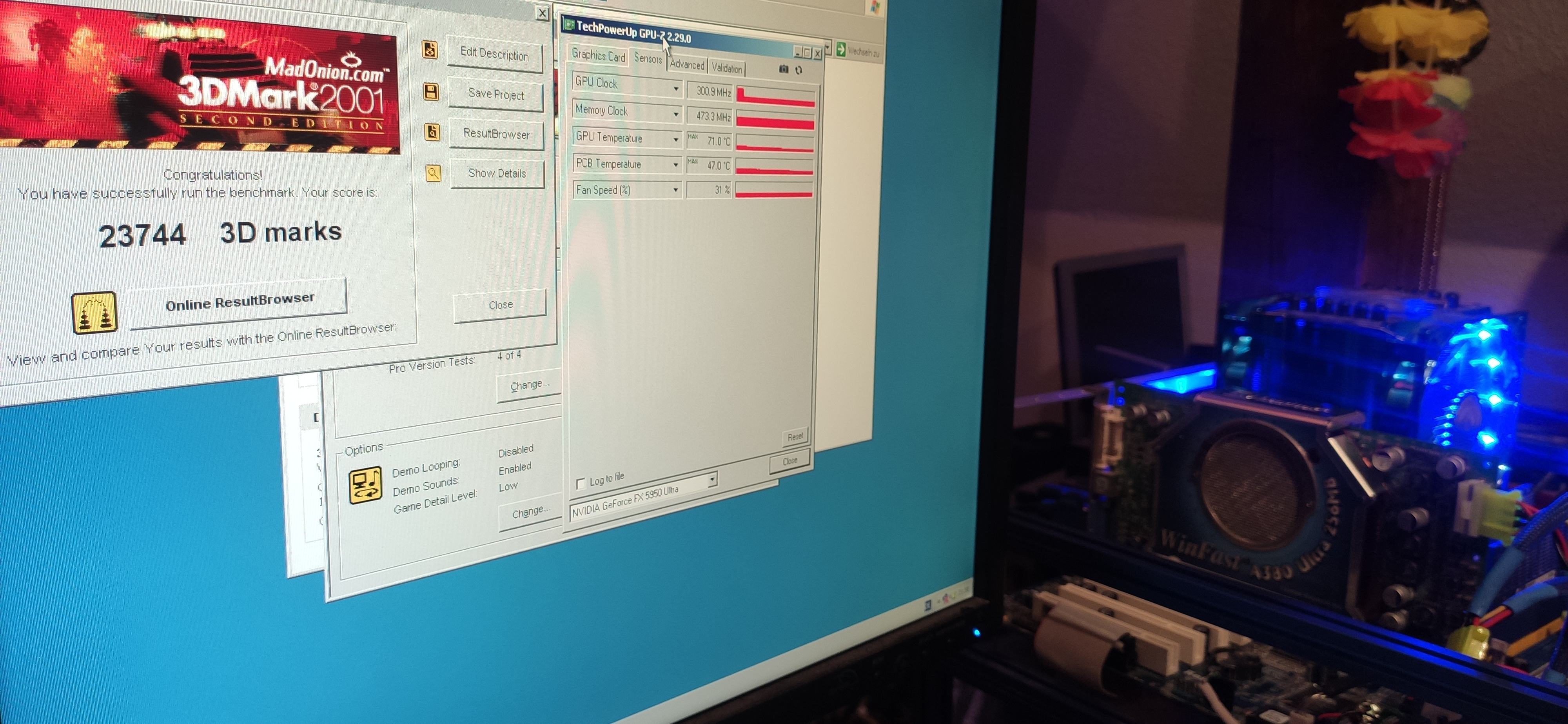

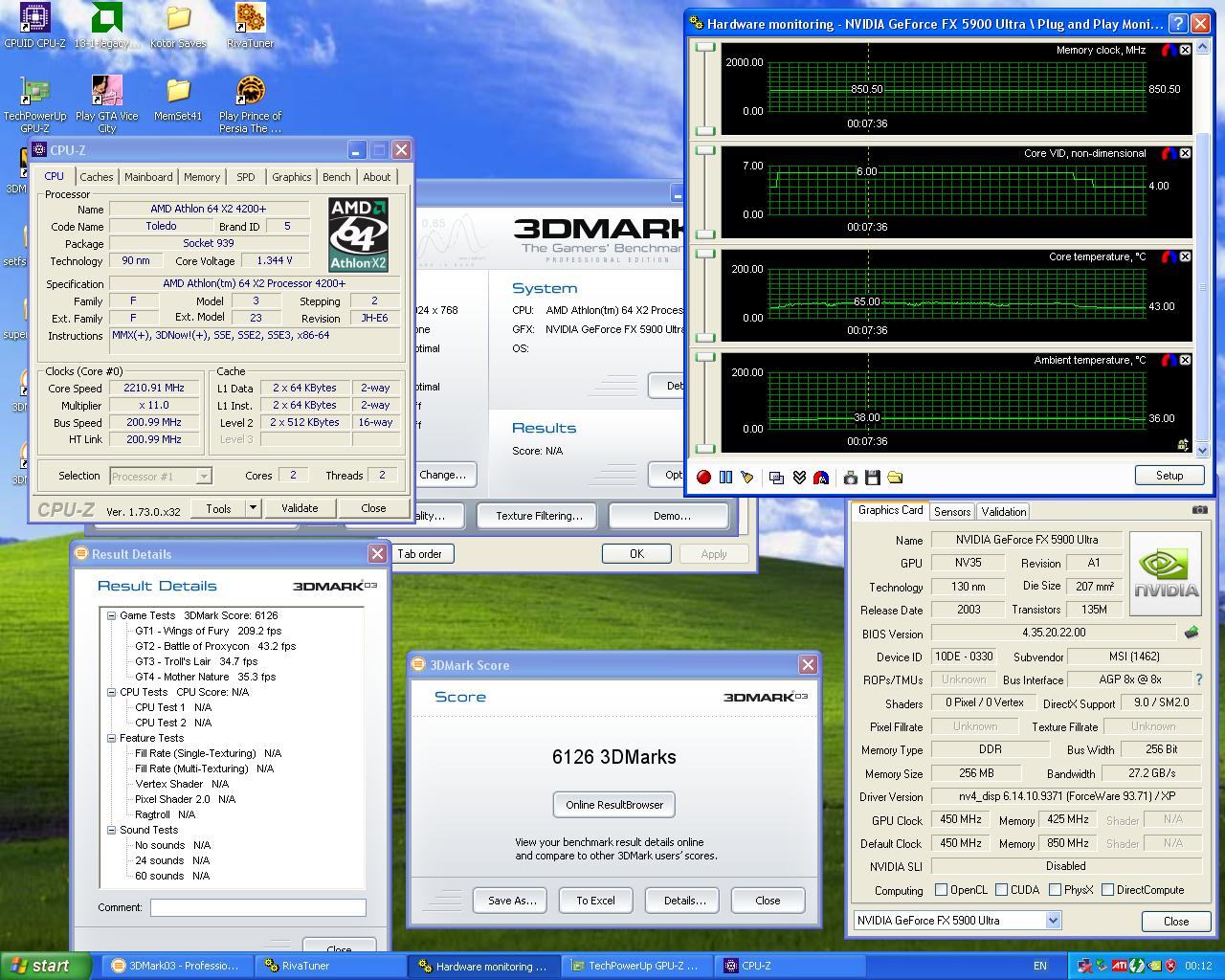

Benchmark:


So... Eine Runde San Andreas auf dem Teil gönne ich mir noch und dann ab ins Bett...
@MaexxDesign Da geht übrigens die Spenderkarte für deine Asus 5900 Ultra dahin, sorry ^^



[Stangelator]

Der nächste Streich. Nicht meine, geht zurück zum Besitzer.

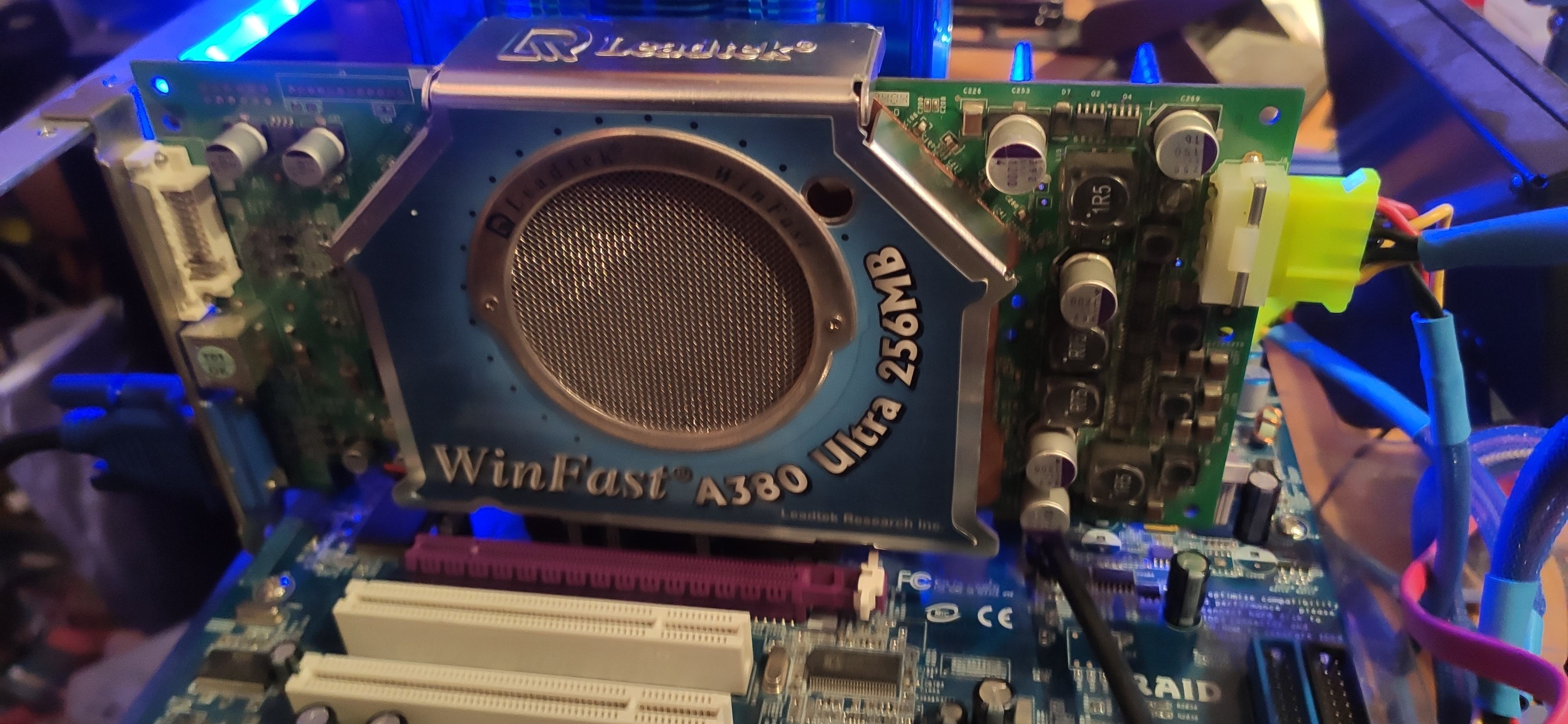

Leadtek A380 ultra

Mosfet schaden behoben. Danach kam Bild.

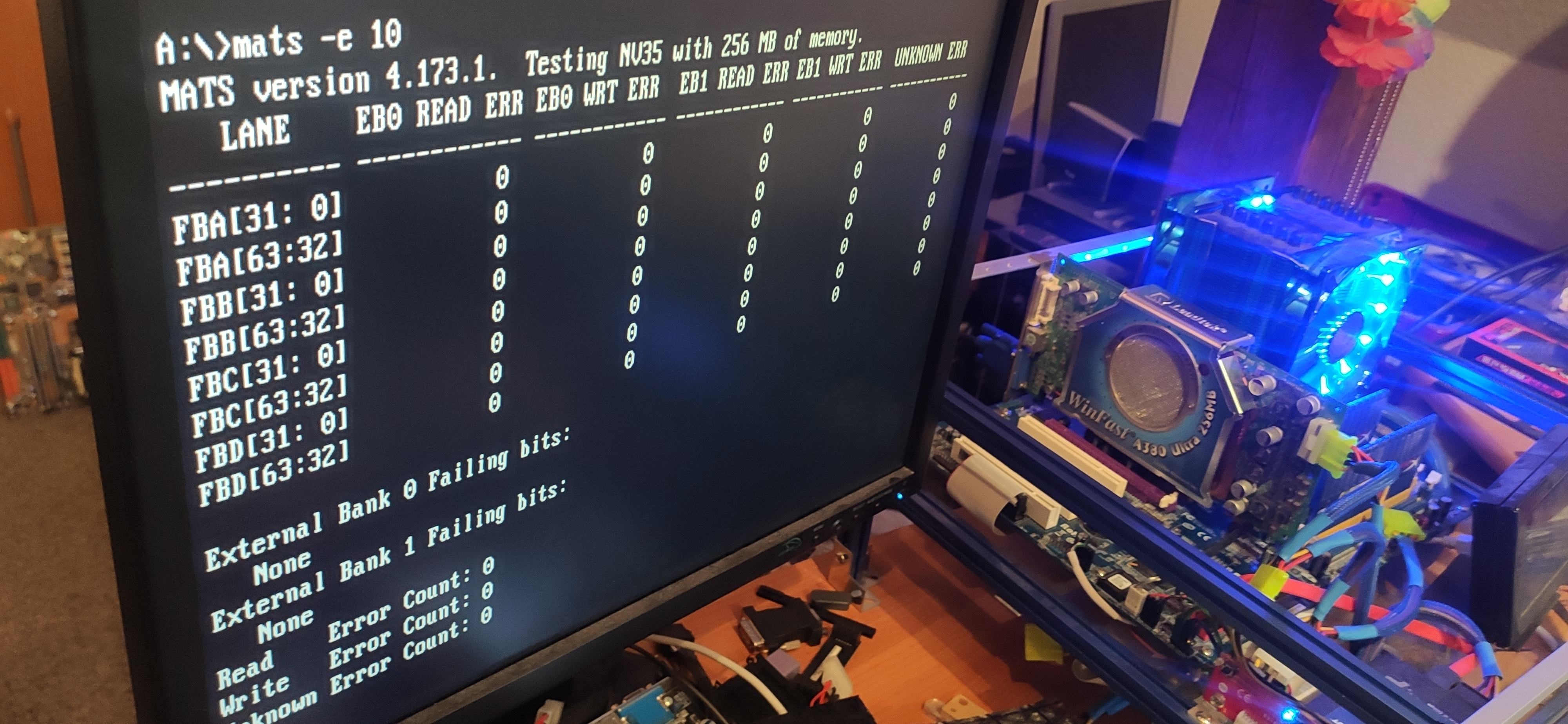

Fehler D1. Nur die Vorderseite gemacht und Glück gehabt.



[Strikeeagle1977]

rein theoretisch bestimmt, so meine Denke, hat sich aber gerade erledigt.

Ich gehe mit @maxpower1984 in eine stille Ecke und weine ... wenigstens nicht allein.

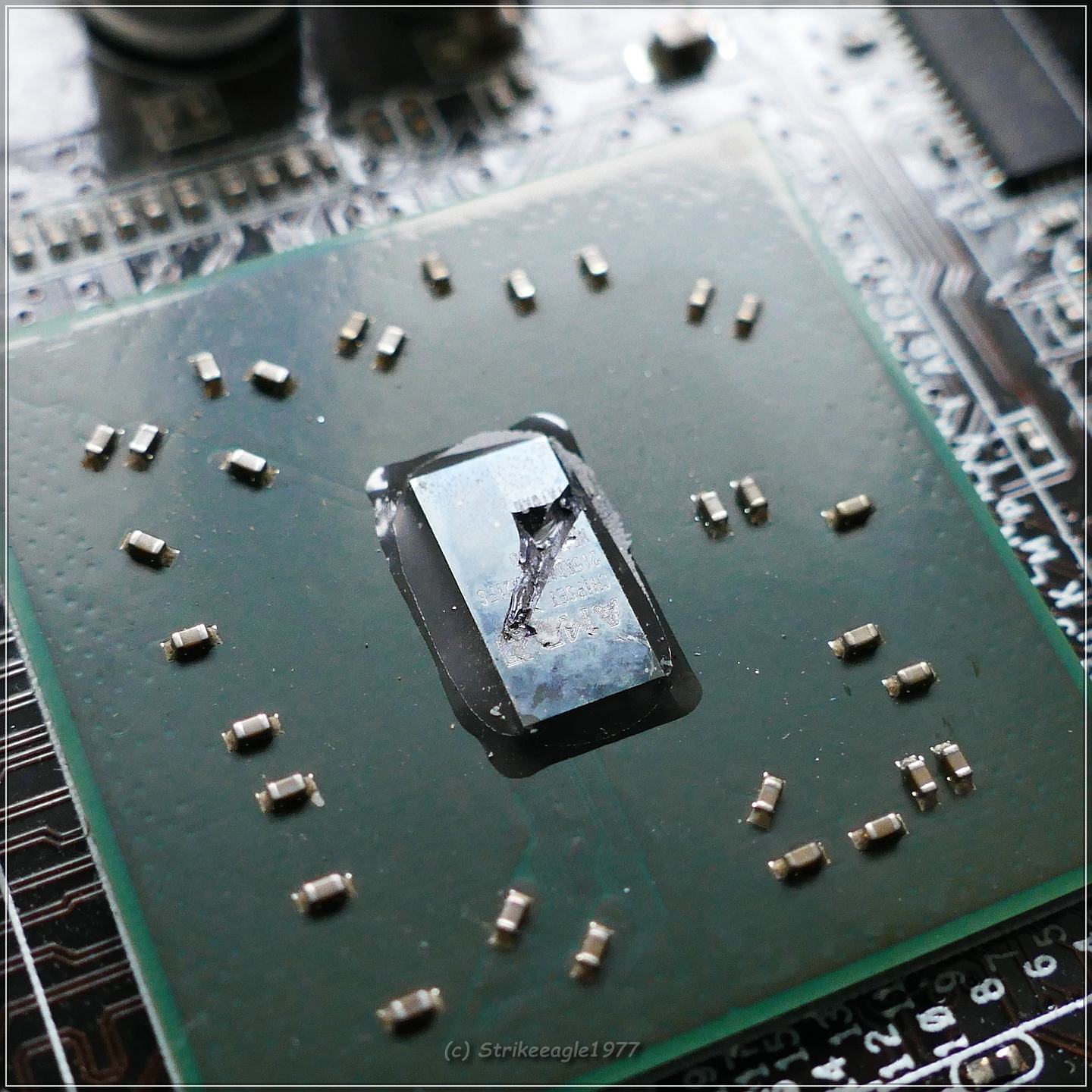

Anhang anzeigen 990875 Anhang anzeigen 990874 Anhang anzeigen 990873

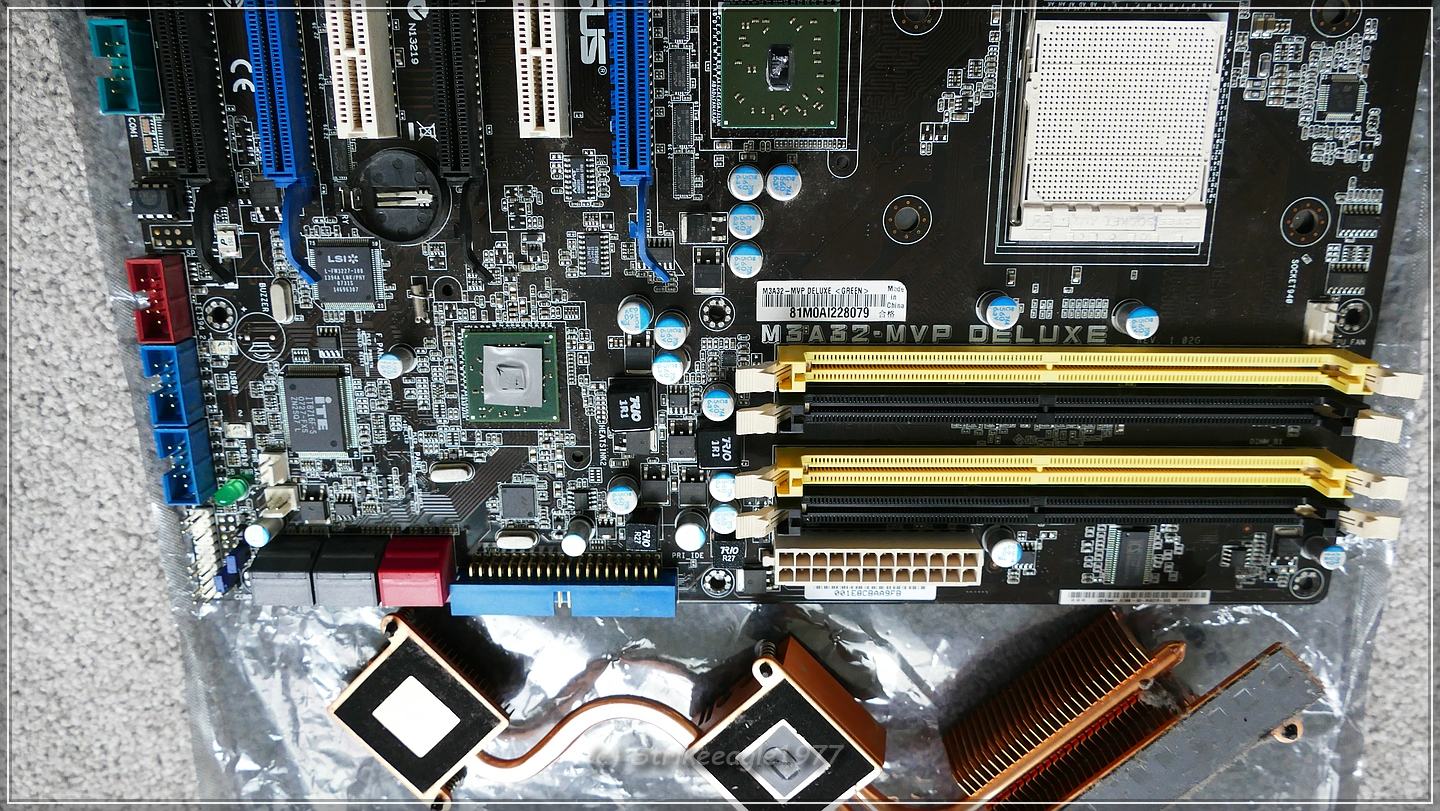

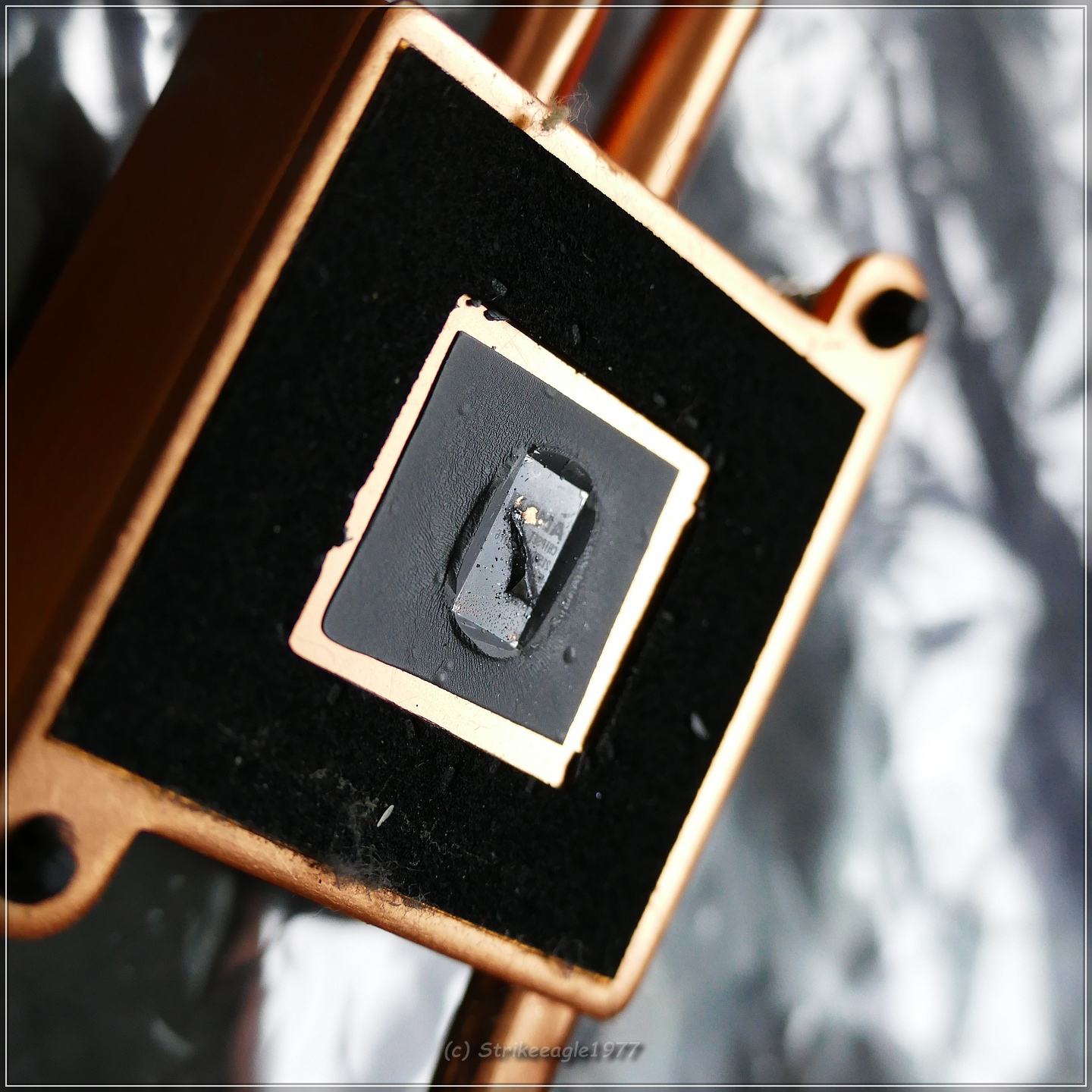

aber harte Paste kann ich nicht bestätigen, siehe SB600

Do you remember?

Es läuft nun, nach OP vom Mann mit den Chirurgiehänden, der scheinbar auch gerne KK-Nippel sammelt!

DANKE! 😍

Kann ich jedem nur empfehlen ... @maxpower1984

und jetzt muss ich mal 4 Crossfirekarten zusammen bekommen 😁



[maxpower1984]

Do you remember?

Es läuft nun, nach OP vom Mann mit den Chirurgiehänden, der scheinbar auch gerne KK-Nippel sammelt!

DANKE! 😍

Kann ich jedem nur empfehlen ... @maxpower1984

und jetzt muss ich mal 4 Crossfirekarten zusammen bekommen 😁

Ich hab meins damals in den ausguss gegeben.
Hab vom herrn WMDK mal eins mit teilweiser OVP geschenkt bekommen was natürlich sein dasein mit nichts tun fristet.



[N!TRO-10kV]

Ist Z77 schon Nostalgie?
Hab hier ein ASRock Z77 Extreme4-M und es macht von einem auf den anderen Tag keinen Mucks mehr...

Hab schon andere CPU und anderes NT getestet, nichts. Überhaupt gar nichts.

Jemand ne Idee oder ist es einfach gestorben?



[Mor'du]

Ist Z77 schon Nostalgie?
Hab hier ein ASRock Z77 Extreme4-M und es macht von einem auf den anderen Tag keinen Mucks mehr...

Hab schon andere CPU und anderes NT getestet, nichts. Überhaupt gar nichts.

Jemand ne Idee oder ist es einfach gestorben?

Nope....



[Masterchief79]

Ist Z77 schon Nostalgie?
Hab hier ein ASRock Z77 Extreme4-M und es macht von einem auf den anderen Tag keinen Mucks mehr...

Hab schon andere CPU und anderes NT getestet, nichts. Überhaupt gar nichts.

Jemand ne Idee oder ist es einfach gestorben?

Tausch mal BIOS-Batterie... Da sind die empfindlich. Würde auch zum plötzlichen Auftreten passen.



[digitalbath]

Hab hier ein ASRock Z77 Extreme4-M und es macht von einem auf den anderen Tag keinen Mucks mehr...

Ich hatte ein ASRock Z77 Pro4 da. Das hatte auch (beim Schwager) auf den anderen Tag nichts mehr gemacht. Ich habe das BIOS neu geflasht und eine neue Batterie gesetzt, dann lief es wieder.



[N!TRO-10kV]

Tausch mal BIOS-Batterie... Da sind die empfindlich. Würde auch zum plötzlichen Auftreten passen.

Danke!
Da hätte ich ja auch selber mal drauf kommen können... 🫣
Ich hatte die Batterie auch schon draußen, habe sie aber natürlich nicht gewechselt, weil ich nicht dachte, dass die von einem auf den anderen Tag den Geist aufgibt....

Jetzt geht er wieder!
